Самостоятельная заправка автомобильного кондиционера

При ухудшении работы автокондиционера можно обратиться на станцию техобслуживания с готовностью выложить круглую сумму или попробовать для экономии заправить систему своими руками.

Вначале надо уточнить объём хладагента в автомобиле, чтобы купить нужное число баллончиков. Для этого под капотом обычно имеется табличка с указанием типа и количества фреона в контуре.

Для работы потребуются:

вакуумный компрессор;
ёмкость с фреоном;
переходники;
регуляторы давления;
шланги.

Пошаговая инструкция предусматривает выполнение следующих действий:

Найти под капотом магистраль низкого давления (небольшая широкая труба с более узкой трубкой снизу) с заправочным штуцером под защитным колпачком, тщательно очистить их от грязи.
Открыть колпачок, надеть шланг на штуцер.
Запустить мотор, поддерживать 1500 оборотов для прокачки газа по магистралям (потребуется посторонняя помощь или накладка на педаль газа).
Включить максимальную рециркуляцию воздуха.
Медленно открыть вентиль перевёрнутого вниз баллончика со фреоном, и одновременно повернуть переключатель магистрали.
Постоянно контролировать показания манометра, которые не должны быть больше 275 кПа во избежание повреждения компрессора.
Правильность выполнения процедуры визуально наблюдается через окошко фильтра-осушителя в виде прозрачности жидкости с отсутствием пузырьков.
Завершить процесс при появлении холодного воздуха (до 10⁰ С) и глубоком охлаждении шланга рядом со штуцером.

Советы «бывалых»:

Рабочий контур не проверяется на предмет утечки с помощью вакуума. Для проверки герметичности применяется опрессовка азотом.
Для удаления масла надо промыть или полностью разобрать систему, включая снятие компрессора.
Вакуумирование эффективно удаляет влагу из контура при проведении процедуры в течение не меньше 40 минут, а не предусмотренных для этого на СТО 15 минут.
Автокондиционер функционирует с маслом PAG (полиалкилегликолевое). Не рекомендуется заливать вместо него недорогие синтетические масла POE (полиэфирные).

Удачных покупок. Берегите себя и своих близких!

17500 руб.

Комплект для заправки кондиционеров — это собранный комплект оборудования предназначенный для диагностики, заправки фреоном (хладагентом) автокондиционеров, бытовых и промышленных кондиционеров, а также различных климатических систем.
{“7”:{“id”:90,”name”:”\u041a\u043e\u043c\u043f\u043b\u0435\u043a\u0442 \u0434\u043b\u044f \u0437\u0430\u043f\u0440\u0430\u0432\u043a\u0438 \u043a\u043e\u043d\u0434\u0438\u0446\u0438\u043e\u043d\u0435\u0440\u043e\u0432 \u0421\u041c-99″,”slug”:null,”sku”:null,”price”:”17500″,”price_promotion”:”0″,”qty”:0,”qty_order”:2,”featured_image”:””,”gallery”:”\/product\/\u0421\u041c-99-1.jpg;\/product\/\u0421\u041c-99-2.jpg”,”status”:1,”product_order”:null,”product_type”:3,”tax_class_id”:1,”review_count”:0,”related_product”:null,”created_at”:null,”updated_at”:”2021-04-18 17:57:41″,”review_point”:0,”weight”:”0.00″,”weight_id”:1,”attribute_group_id”:3,”is_virtual_product”:0,”product_label”:null,”brand_id”:null,”configurable”:{“id”:1,”str_filter_id”:”6″,”str_filter_option_id”:”7″,”str_filter_option_label”:”\u0421\u041c-99″,”pc_product_id”:90,”product_id”:89},”final_price”:17500},”8″:{“id”:91,”name”:”\u041a\u043e\u043c\u043f\u043b\u0435\u043a\u0442 \u0434\u043b\u044f \u0437\u0430\u043f\u0440\u0430\u0432\u043a\u0438 \u043a\u043e\u043d\u0434\u0438\u0446\u0438\u043e\u043d\u0435\u0440\u043e\u0432 \u0421\u041c-99\u0410″,”slug”:null,”sku”:null,”price”:”26500″,”price_promotion”:”0″,”qty”:0,”qty_order”:1,”featured_image”:””,”gallery”:”\/product\/\u0421\u041c-99-1.jpg;\/product\/\u0421\u041c-99-2.jpg”,”status”:1,”product_order”:null,”product_type”:3,”tax_class_id”:1,”review_count”:0,”related_product”:null,”created_at”:null,”updated_at”:”2021-04-18 17:57:41″,”review_point”:0,”weight”:”0.00″,”weight_id”:1,”attribute_group_id”:3,”is_virtual_product”:0,”product_label”:null,”brand_id”:null,”configurable”:{“id”:2,”str_filter_id”:”6″,”str_filter_option_id”:”8″,”str_filter_option_label”:”\u0421\u041c-99\u0410″,”pc_product_id”:91,”product_id”:89},”final_price”:26500},”9″:{“id”:92,”name”:”\u041a\u043e\u043c\u043f\u043b\u0435\u043a\u0442 \u0434\u043b\u044f \u0437\u0430\u043f\u0440\u0430\u0432\u043a\u0438 \u043a\u043e\u043d\u0434\u0438\u0446\u0438\u043e\u043d\u0435\u0440\u043e\u0432 \u0421\u041c-100″,”slug”:null,”sku”:null,”price”:”20500″,”price_promotion”:”0″,”qty”:0,”qty_order”:8,”featured_image”:””,”gallery”:”\/product\/\u0421\u041c-99-1.jpg;\/product\/\u0421\u041c-99-2.jpg”,”status”:1,”product_order”:null,”product_type”:3,”tax_class_id”:1,”review_count”:0,”related_product”:null,”created_at”:null,”updated_at”:”2021-04-18 17:57:41″,”review_point”:0,”weight”:”0.00″,”weight_id”:1,”attribute_group_id”:3,”is_virtual_product”:0,”product_label”:null,”brand_id”:null,”configurable”:{“id”:3,”str_filter_id”:”6″,”str_filter_option_id”:”9″,”str_filter_option_label”:”\u0421\u041c-100″,”pc_product_id”:92,”product_id”:89},”final_price”:20500},”10″:{“id”:93,”name”:”\u041a\u043e\u043c\u043f\u043b\u0435\u043a\u0442 \u0434\u043b\u044f \u0437\u0430\u043f\u0440\u0430\u0432\u043a\u0438 \u043a\u043e\u043d\u0434\u0438\u0446\u0438\u043e\u043d\u0435\u0440\u043e\u0432 \u0421\u041c-101″,”slug”:null,”sku”:null,”price”:”29000″,”price_promotion”:”0″,”qty”:0,”qty_order”:15,”featured_image”:””,”gallery”:”\/product\/\u0421\u041c-99-1.jpg;\/product\/\u0421\u041c-99-2.jpg”,”status”:1,”product_order”:null,”product_type”:3,”tax_class_id”:1,”review_count”:0,”related_product”:null,”created_at”:null,”updated_at”:”2021-05-20 09:22:08″,”review_point”:0,”weight”:”0.00″,”weight_id”:1,”attribute_group_id”:3,”is_virtual_product”:0,”product_label”:null,”brand_id”:null,”configurable”:{“id”:4,”str_filter_id”:”6″,”str_filter_option_id”:”10″,”str_filter_option_label”:”\u0421\u041c-101″,”pc_product_id”:93,”product_id”:89},”final_price”:29000}}
Комплекты СМ
СМ-99
СМ-99А
СМ-100
СМ-101

В корзину

Почему для монтажа кондиционеров нужен специальный инструмент

Для монтажа кондиционеров нужен специальный инструмент по нескольким причинам. Во-первых, в трубках находится хладагент под высоким давлением (до 40 бар). Такое давление предъявляет серьезные требования не только к соединениям трубопроводов, но и к самим трубкам, местам их сгиба. Для этого применяется вальцовка, трубогибы, труборезы и другой инструмент.

Во-вторых, в холодильном контуре кондиционера не должна находиться вода, пары влаги, пыль, грязь и другие вещества – только хладагент и холодильное масло. Для этого применяется вакуумный насос.

В-третьих, количество хладагента в контуре должно строго соответствовать рекомендациям производителя. При этом его количество может разниться от монтажа к монтажу даже при установке одной и той же модели кондиционера. Масса хладагента зависит от длины трассы, высоты над уровнем моря, климатических условий и других параметров. Для точной заправки хладагента используют весы.

Наконец, важна и точность проведения измерений параметров хладагента – как температуры, так и давления. От этого зависит правильность определения перегрева и переохлаждения и других величин, которые необходимо знать в ходе монтажа. Для этого используют манометрические станции и коллекторы.

Итак, приведем примерный перечень оборудования, без которого качественное обслуживание холодильных аппаратов не представляется возможным на сегодняшний день.

Стандартная комплектация монтажного набора

Комплектация набора для установки кондиционера может сильно отличаться в зависимости от модели аппарата. К тому же, чем сложнее устройство кондиционирующей системы, тем больше элементов в этом комплекте будет. Что в себя включает комплект для установки кондиционера? По крайней мере, восемь компонентов:

для прокладки трассы потребуются медные трубы. Их диаметр ¼ и 3/8 дюймов. Необходимо приобрести минимум по пять метров каждой трубы;
для соединения проложенной трассы и блоков прибора потребуются гайки соответствующего размера. Для каждого диаметра трубы необходимо по две гайки;
нужно подготовить теплоизоляционные рукава двух видов: 6*6 и 6*10 миллиметров;
покупаем шланг для дренажа, предварительно рассчитав необходимую длину;
для крепления внешнего короба и короба защиты готовим кронштейны;
гофрированные рукава прекрасно подходят для защиты электрических проводов;
в комплект для установки кондиционера также должны входить герметики и электрические кабели;
дополнительный запас фреона также должен присутствовать в комплекте – на случай, если длина трассы окажется больше, чем стандартная.

Набор инструментов для монтажника кондиционеров

Клиент должен хорошо разбираться в том, что входит в комплект монтажа, иначе его могут обмануть. К примеру, если он приглашает установщиков, предоставляя им готовый комплект, а сам не очень-то разбирается в процессе работы, тогда «умные» специалисты могут посчитать в накладной те работы, которые они и не делали.

Необходимое оборудование и инструмент для заправки и чистки

Специализированные аппараты и приборы для самостоятельной заправки или дозаправки автомобильных кондиционеров представляют собой необходимый для проведения этой процедуры набор средств. Всем известно, что благодаря наличию системы кондиционирования в транспортном средстве можно значительно увеличить уровень комфорта, в частности, во время долгих поездок. Поэтому любой автолюбитель, у которого в машине есть «кондер», должен позаботиться о том, чтобы он работал исправно и не барахлил (автор видео — Ремонт холодильников Александровское).

Если вы не хотите столкнуться с необходимостью ремонта, автомобильный кондиционер нужно время от времени осматривать на предмет правильной работы. Разумеется, регулярно должна производиться чистка устройства и его заправка. Чтобы правильно выполнить этот процесс, может использоваться оборудование для заправки автокондиционеров со всеми необходимыми инструментами. Такие установки можно найти в любом тематическом автосервисе, где выполняют такую процедуру, либо же купить самостоятельно.

Комплект заправочного оборудования включается в себя такие элементы и инструменты, как:

непосредственно стенд, с помощью которого осуществляется процедура заправки;
коллекторы;
переходники и коннекторы;
патрубки и шланги;
кольца.

Оборудование для заправки и очистки

Все элементы и инструменты заправочного комплекта, начиная от стенда и заканчивая переходниками, шлангами и коннекторами, можно приобрести в любом специализированном магазине. Если вы не уверены, что дозаправить устройство своими руками у вас получится, то возможно есть смысл доверить эту процедуру специалистам.

В общем установки, оснащенные переходниками, коллекторами, патрубками и кольцами, а также инструментами, делятся на несколько типов, в зависимости от того, какие цели вы преследуете:

заправочные установки;
диагностические модели, необходимые для обнаружения причин, требующих ремонта;
и непосредственно ремонтные агрегаты, с помощью которых производится ремонт.

Автоматические станции

На сегодняшний день существует несколько типов установок для дозаправки автомобильных кондиционеров. К примеру, это также могут быть специальные станции — такие установки, к которым подключаются все необходимые переходники и баллоны, являются универсальными. Станция для заправки автокондиционеров может совмещать в себе несколько типов установок, иными словами, такие системы могут использоваться для диагностики, заправки, а также ремонта устройства. Как правило, для того, чтобы избавиться от проблем в работе систем кондиционирования, нужны специальные установки с баллонами, инструментом и шлангами, которое позволит сделать диагностику и заправить систему.

Использование автоматической станции для дозаправки

Почему нужно использовать такую систему, подключив к ней весь необходимые инструмент, баллон и шланги? Потому что в первую очередь с ее помощью можно сделать диагностику, которая при своевременном выявлении причин позволит избежать дорогостоящего ремонта. Согласитесь, визуальный осмотр далеко не всегда позволит выполнить точную проверку состояния. Чтобы избежать ремонта и вовремя выявить все поломки и причины, можно использовать специальный инструмент для диагностики. Именно такой инструмент позволит оперативно выявить места утечек фреона и разгерметизации системы, соответственно, правильно произвести ремонт устройства.

Если нужно выявить утечку, в наборе инструментов могут также находиться специализированные красители и ультрафиолетовая лампа. Краситель заливается в шланги системы, также заправляется фреон из баллона, после чего с помощью УФ-лампы выявляются места, откуда хладагент уходит.

Если в процессе диагностики с помощью инструментов вы выявили, что ремонт вам не нужен, то после нее можно приступать непосредственно к процессу заправки своими руками. Система позволит подключить баллон с хладагентом к устройству и заправить его по максимуму. Помните о том, что заправлять «кондер» всегда нужно заправлять правильно, поскольку недостаток фреона может привести к необходимости ремонта компрессора. Благодаря специализированным станциями вы всегда сможете правильно рассчитать необходимый объем фреона, который позволит кондиционеру работать правильно.

Инструмент и оборудование для заправки кондиционера

Для заправки кондиционера используется следующий инструмент:

Вакуумные насосы. Они применяются для вакуумирования холодильных систем (удаление из них воздуха и влаги). Бывают одноступенчатые и двухступенчатые насосы. Для хладагентов 400х серий и R32 необходимы двухступенчатые насосы.
Электронные весы. Весы предназначены для контроля перезаправляемого или до заправляемого количества хладагента в холодильный контур.
Манометрические коллекторы со шлангами. Аналоговые или электронные манометрический коллекторы необходимы для контроля рабочих параметров климатического и холодильного оборудований.
Быстро съёмы. Они позволяют минимизировать потери хладагента при установке и снятии заправочных шлангов на сервисные порты (шредеры).

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
Дрель для установки крепежа с набором сверл разного диаметра.
Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
Развальцовщик для медных труб.

Устройство для развальцовки труб

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом. Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего

Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли

Это очень важно. Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди Утеплитель для труб из технического каучука

Есть темно-серого или черного цвета

Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший. Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см. Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными. Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер. Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.

Инструмент для монтажа и сервиса кондиционеров

Список инструмента для монтажа и сервиса кондиционеров:

Электронные весы и автоматические дозаторы.
Вспомогательные инструменты.
Обжимной инструмент.
Труборезы.
Трубогибы.
Труборасширители.
Вальцовки.

Помимо перечисленного выше инструмента сервисные бригады должны быть оснащены слесарным инструментом, а монтажные бригады, занимающиеся установкой оборудования – ещё и строительным инструментом.

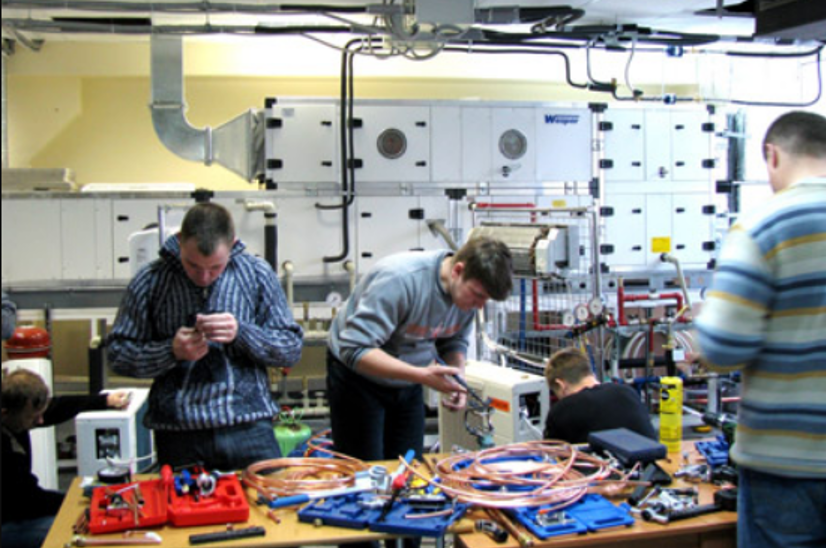

УКЦ «Университет климата» обладает всем необходимым инструментом для обучения монтажу, наладке и обслуживанию систем кондиционирования разных типов и архитектур. Ознакомиться с программами и записаться на занятия можно на сайте учебного центра.

Виды

Полуавтоматическая – способна выполнять сразу нескольких операций. Нужные объёмы устанавливаются оператором, а контролируются системой.

Автоматическая – задаёт программы – как установить извлечение вещества, вакуумирование контура, заправку газа и заливку масла. Отработанный газ не стравливается в воздух, а сливается в резервуар для повторного использования. Процесс выполняется автоматически после установки оператором марки и типа холодильного оборудования. В некоторых случаях программа содержит базу данных автомобилей, где для каждой модели указаны объёмы масла и фреона. При этом обеспечивается надёжная защита от высокого и низкого давления.

Наборы для самостоятельной заправки

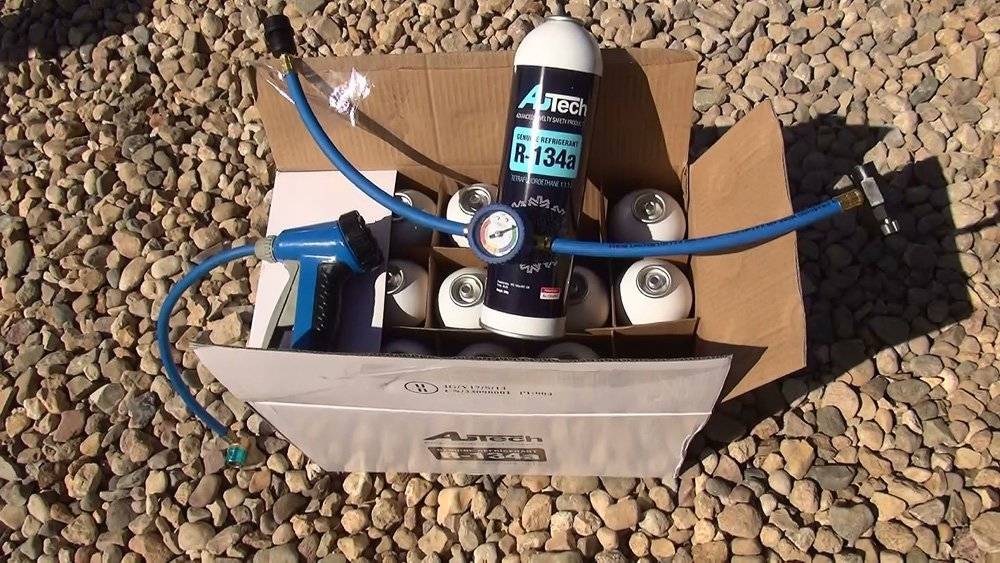

Autech-система

Autech-система для заправки

Итак, если вы не хотите столкнуться с необходимостью ремонта своими руками, осуществлять дозаправку устройств фреоном или полную замену можно с помощью специальных autech-наборов. Такие наборы, как показали результаты тестов, являются одними из наиболее оптимальных вариантов. Они включаются в себя баллоны с фреоном типа R-134a и обычно используются непосредственно для дозаправки. Благодаря таким autech-наборам с баллонами и шлангами можно свободно восполнить потери фреона, а также улучшить производительность климатической установки.

Чтобы результат дозаправки своими руками с помощью autech-набора был наиболее точным, установка оснащается манометром. Процедура осуществляется на функционирующем моторе и включенной климат-системе с помощью баллона, шланга и специального штуцера.

Если вы решили все сделать своими руками, то использование такого набора производится в несколько этапов:

Сначала необходимо найти заправочный штуцер, он всегда находится на шланге низкого давления. Как правило, штуцер оснащается специальным черным либо синим колпачком, на штуцере может быть отметка L, которая обозначает, что именно это элемент низкого давления.
Далее, необходимо завести мотор и активировать климатизер на несколько минут, пока устройство не сможет выдавать максимально холодный воздух. С помощью манометра необходимо проверить положение крана — его необходимо открутить против часовой стрелки. Далее, баллон с помощью шланга подключается к заправочному набору своими руками. Сама система подсоединяется к заправочному штуцеру, для этого необходимо отодвинуть фиксатор и надеть его на штуцер.
Далее, необходимо произвести проверку процесса заправки на устройстве с применением манометра. Деления могут различаться, но обычно белый цвет (до 25 PSI) говорит о том, что процесс необходимо продолжать. Голубой (до 55 PSI) свидетельствует о том, что устройство полностью заправлено (оптимальный вариант — до 40 PSI). Если появился красный, то это говорит о том, что в функционировании климатизера появились неполадки. Проверните кран запорного элемента и заправьте «кондер» фреоном. Во время процесса необходимо следить за соединением шлангов, а также придерживать баллон в немного перевернутом состоянии. Как сказано выше, необходимо, чтобы уровень давления в системе не превышал 40 PSI.
Когда процесс завершен, кран запорного компонента необходимо вывернуть. Фиксатор отодвигается, клапан системы нужно отсоединить. Не забудьте установить обратно пылезащитный колпачок.

Сам баллон, как показывают результаты тестов, может использоваться для дозаправки много раз, при этом он должен храниться отдельно от самой системы с манометром. Что касается дозировки, то как показывает практика, обычно для дозаправки устройства вполне хватает одного баллона. Если климат-система будет заправлена не полностью, устройство не сможет должным образом охлаждать салон автомобиля, тем более, что это может привести к масляному голоданию компрессора и его поломке. Если же после заправки давление в системе не повысилось, то это не значит, что нужно продолжать заправлять фреон — в первую очередь необходимо произвести диагностику системы.

Установки

Типы установок для автокондиционеров

Еще один вариант — установка с вакуумным насосом.

В этом случае принцип функционирования довольно простой:

Сначала необходимо проверить объем имеющегося фреона, так вы сможете точно узнать, сколько необходимо добавлять. Для точной проверки объема расходный материал выкачивается из системы и взвешивается с применением специальной установки. После этого масло из фреона необходимо отделить и перелить в другую емкость. Сам расходный материал восстанавливается для последующей эксплуатации.
Далее, используется вакуумный насос установки для того, чтобы произвести вакуумирование устройства. Такой этап осуществляется для того, чтобы произвести диагностику системы на предмет наличия утечек, так вы сможете избавить себя от возможным проблем в будущем.
В систему заправляется ультрафиолетовая краска (специальная), а также масло для компрессора. Как мы уже сообщали, ультрафиолетовая добавка позволит выявить утечку. В зависимости от типа установки, оборудование может быть оснащено специальной функцией, которая позволит выполнить этот этап автоматически.
Финальным этапом будет непосредственно заправка системы. Этот процесс осуществляется вручную, однако для этого можно использовать и установку. Благодаря оборудованию вы сможете правильно отрегулировать точный объем, поскольку система сама заправит необходимый объем.

Как решить, куда именно устанавливать кондиционер?

Чтобы определить, где в комнате устанавливать кондиционер, нужно учесть следующие факторы:

место напротив кондиционера не должно быть тем местом, где кто-то из членов семьи проводит много времени. Например, напротив рабочего стола или дивана. Это чревато постоянными простудами. Особенно осторожными нужно быть, если дома есть дети, которые очень любят сидеть на полу;
чтобы кондиционер в дальнейшем было удобно обслуживать, то между потолком и верхним краем аппарата должно оставаться свободных минимум пятнадцать сантиметров;
сразу под кондиционером не должны располагаться предметы высокой мебели, то есть шкафы, антресоли, книжные полки и тому подобное

Это связано с тем, что кондиционеру требуется это пространство для равномерного распределения воздушных масс и благоприятному формированию желаемой температуры.
Важно учитывать то, сколько человек будет проживать на данной площади;
к кондиционеру должен быть свободный доступ, это такая техника, которая ежемесячно нуждается в техническом обслуживании.

Сумка монтажника

Минимальная комплектация для монтажа

Для составления объективной картины стоит более детально проанализировать комплектацию установочного набора и целесообразность применения тех или иных его элементов.

Они разделяются на несколько групп в зависимости от области применения.

Электроинструмент

К ним относятся: дрель (шуруповерт), угловая шлифмашина («болгарка») и перфоратор. Последний необходимо для проделывания сквозного отверстия в наружной стене, через которое будет проложена магистраль подключения наружного блока к внутреннему. Причем, комбинированная дрель с функцией перфоратора не подойдет для такой работы – они в большинстве своем маломощные и не способы будут измельчить ж/б плиту или кирпичную кладку. Шлифмашина будет нужна для удаления арматуры, если прокладка осуществляется через бетонную стену. К ним необходимо добавить расходные материалы – бита по бетону для перфоратора, диски для резки металла к болгарке и набор сверл по бетону для дрели.

Измерительный инструмент

В обязательном порядке все навесные конструкции кондиционера должны устанавливаться с соблюдением уровня. Для этого необходим строительный уровень, рулетка и разметочные карандаши или маркеры.

Специальное оборудование

К нему относятся вакуумный насос, промышленный пылесос и набор инструментов для пайки медных труб.

Вакуумный насос необходим для осушения уже установленной магистрали перед запылением хладагентом. Без этого мероприятия эффективность работы кондиционера будет снижена.
Промышленный пылесос требуется для удаления мусора и пыли. Обязательно необходимо избежать ее попадание в элементы кондиционера.
Инструменты для соединения медных трубопроводов. Зачастую сварка происходит в низкотемпературном режиме. Для этого необходима газовая горелка и припой. Обрезание труб до нужного размера лучше всего делать труборезом. Если использовать стандартную ножовку по металлу, то часть стружки останется в магистрали, что может стать причиной поломки кондиционера. Также необходим вальцовочный инструмент и риммер для снятия фаски. С помощью трубкогиба делаются поворотные узлы в магистрали.

Прочие расходные материалы и инструменты

К ним относятся монтажные дюбеля, сверла, шурупы, нож для гипсокартона, пассатижи, набор отверток, ножницы по металлу, стремянка. Этот набор изменяется в зависимости от условий установки. Для высоких этажей в обязательном порядке нужна установка наружного блока с использованием оборудования для высотных работ – снаряжение альпинистов.

Это лишь минимальный набор инструментов, который потребуется для установки сплит-системы кондиционера. Кроме этого следует учитывать качество каждого элемента. Если в процессе установки выявится брак или возникнет поломка одной из вышеперечисленных комплектующих, то дальнейший монтаж будет невозможен.

Оборудование для заправки кондиционеров

Комплект инструментов для заправки кондиционера

Комплект оборудования для заправки кондиционеров позволяет сэкономить на оплате услуг представителя сервиса и выполнить работу самостоятельно. Ручная станция позволяет осуществить диагностику сплит-системы и заполнить контур хладагентом. Автоматические и полуавтоматические станки для заправки кондиционеров автомобилей отличаются высокой стоимостью и используются в коммерческих целях. Бытовые и полупромышленные климатические системы обслуживаются с применением стандартного переносного комплекта. В его составе:

манометрический коллектор;
вакуумный насос;
заправочные шланги;
переходники и адаптеры для фреона R410;
шаровой кран;
электронные весы.

Комплект помещается в удобный кейс, для работы с ним прилагается руководство по эксплуатации.

Измерительные приборы и инструменты для систем кондиционирования

После монтажа и запуска кондиционера выполняется изменение параметров воздуха на входе и выходе из внутреннего блока. Для этого применяется следующий инструмент:

Термогигрометры. С их помощью измеряют температуру, относительную влажность воздуха в охлаждаемом объекте и точку росы.
Термометры.
Анемометры. Они необходимы для балансировки воздуха в воздуховодах, измерения скорости воздушного потока. Для этого используют крыльчатые анемометры.
Шумомеры. Они предназначены для измерения эффективных значений уровней акустических шумов
Мультитесторы. Они служат для измерения электрических параметров (напряжение в сети, рабочие токи, сопротивление обмоток электрических двигателей и термисторов, пусковые ёмкости).

Критерии выбора

Специалисты советуют, на что обратить внимание для того, чтобы не совершить ошибки при выборе станции:

удобство эксплуатации – современные технологии экономят время и деньги;
производительность, скорость работы и цена;
возможность очистки от примесей;
объём бака – до 10 литров для обслуживания легковых автомобилей, больше 20 литров – при монтаже кондиционеров на большегрузных грузовиках или автобусах;
тип;
гарантия качества производителя;
наличие техподдержки;
цена техобслуживания.

Большинство специалистов считает, что при выборе подходящего оборудования не следует обращать особого внимания на дизайнерские решения или внешний вид.

Основные сведения

Промышленность производит около 40 разновидностей хладагентов. Однако для бытовых целей используются только безопасные для человека и окружающей среды. Сейчас самым распространённым является газ фреон – смесь метана с этаном. Он находится в контуре охлаждения в жидком или газообразном состоянии.

Включает:

вакуумный насос – создание вакуума, удаление воздуха и воды из контура;
устройство извлечения хладагента – откачка холодильного вещества в резервуары (отдельная ёмкость для каждой марки) с последующей сдачей на переработку; при наличии функции регенерации можно перерабатывать использованный газ сразу при заборе из кондиционера;
манометрический коллектор – контроль давления;
масляный цилиндр – заливка красителя-флуоресцента и масла компрессора;
шланги с быстросъёмными переходниками – обеспечение соединений между компонентами;
высокоточные электронные весы – дозирование вещества при загрузке;
резервуар, оснащённый нагревателем – сбор и хранение холодильного вещества;
панель управления – для размещения манометров, приборов управления.

Схема самостоятельной установки кондиционера

Конечно, установить кондиционер самостоятельно непросто, но результат стоит того! Перед установкой следует внимательно ознакомиться с инструкцией от производителя, а затем:

решить, в какое именно место в квартире будет производиться установка кондиционера;
в выбранной зоне нужно пробить отверстие для трубки, связывающей две части кондиционирующей системы. Это отверстие должно быть сквозным;
монтируем дренаж для кондиционера;
подключаем всю электрику согласно схеме, предоставленной в инструкции;
подводим фреон;
закрепляем на стенах дома блоки (внутренний и внешний);
запускаем кондиционер.

Так просто устанавливается моноблочный кондиционер. Для этого не потребуется заканчивать какие-то специальные курсы. Нужно просто иметь умелые руки и внимательно следовать инструкциям. Аккуратный подход к работе приведет к положительным результатам.
