Как выбрать короба для вентиляции пластиковые

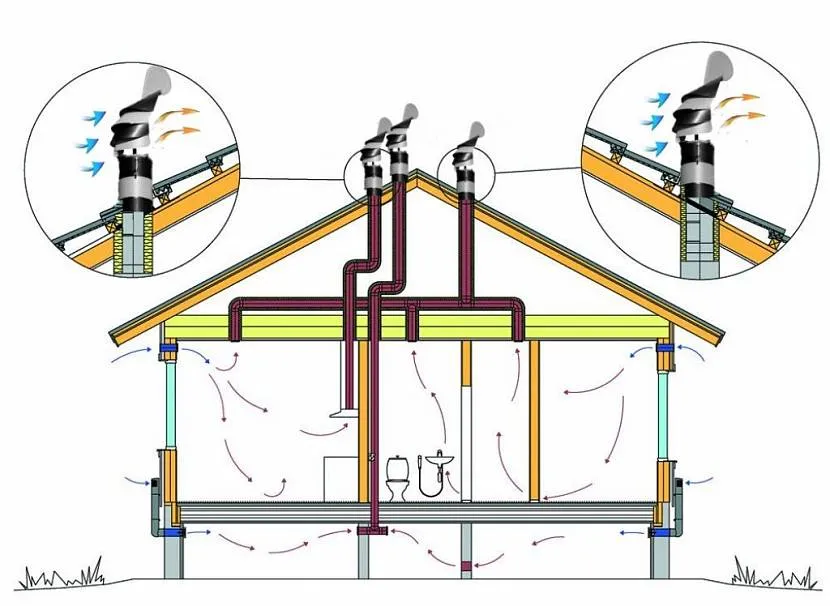

Основные параметры существующих систем

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Правила выбора сечения воздуховода

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха. Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства. Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха, увеличению силы трения и, как следствие, к следующим отрицательным эффектам:

• происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
• вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
• в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
• происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам. Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Виды форм и типовые размеры

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади. Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

• 80 мм, площадь сечения 50,3 кв. см;
• 100 мм, площадь сечения 78,5 кв. см;
• 125 мм, площадь сечения 122,7 кв. см;
• 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения, а также разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком. Наиболее распространены короба следующих размеров:

• 110 х 55 мм, площадь сечения 60,5 кв. см;
• 120 х 60 мм, площадь сечения 72 кв. см;
• 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметра от 200 мм и прямоугольной размера от 220 х 90 мм. Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобрести все элементы, позволяющие построить воздуховод для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Восстановление вентиляционного короба

Когда в помещении или здании нарушен процесс вентиляции, воздух не циркулирует и застаивается вследствие загрязнения коробов вентиляции, в таких случаях следует осуществить проверку и восстановление воздуховодов для организации достаточного воздухообмена.

Этапы восстановления коробов для вентиляции:

1. Организация тяги для выявления несоответствующих значений.
2. Определение участков каналов для очистки или замены.
3. Освобождение каналов для свободного подхода к вентиляционной шахте, избегая засорения строительным мусором.
4. Измерение размера сечения и подбор надлежащих материалов для ремонта: трубы, блоки или раствор.
5. Возведение стенок канала.
6. Измерение тяги в проверенном и очищенном коробе вентиляции.

https://youtube.com/watch?v=CcsOxZxCs9U

Что необходимо знать для монтажа качественной вентиляции

Вентиляция — это сложная инженерная коммуникация, на КПД которой влияет даже расположение плиты.

При устройстве воздуховода для кухонной вытяжки важно знать следующие правила:

1. Каждый поворот трубопровода уменьшает производительность вытяжки на 10%.
2. Максимальная длина для нормальной работы воздуховода — 3 м. С каждым лишним метром производительность системы уменьшается на 15%.
3. Тупые углы при поворотах трубопровода нарушают естественный отток воздуха.
4. В частных домах наружную вентиляционную трубу, ведущую на крышу, обязательно утепляют, чтобы в холода не образовывался конденсат.
5. На вход в вентиляционную шахту обязательно устанавливают обратный клапан для устранения обратной тяги.

Плита на кухне должна максимально близко располагаться к вентиляционному каналу, чтобы агрегат работал эффективно.

Как собрать пластиковый воздуховод

Принцип сборки пластикового короба (воздуховода) для вытяжки называется «раструб – труба», и он довольно прост. Главное — подобрать комплектующие правильных размеров, точно вымерять и отрезать фрагменты трубы.

Последовательность действий:

1. Сначала составляем проект-схему воздуховода с точным масштабом, чтобы определить количество поворотов, соединений и других элементов конструкции.
2. Закупаем комплектующие.
3. Начиная от вытяжки, собираем короб согласно маршруту, указанному в проекте.
4. Соединяем короб с вентиляцией.
5. Проверяем, правильно ли выполнена работа.
6. Герметизируем соединения.

Подготовительные работы

Есть несколько этапов работы по изготовлению короба на кухне из гипсокартона. Чтобы результат получился хорошим, нужно строго придерживаться плану, который будет описан ниже. Что нужно сделать:

• приготовить поверхности к монтажу;
• сделать схематический чертеж короба;
• на потолок нанести разметку;
• произвести расчет материала;
• закупить все необходимое;
• подготовить инструмент.

Теперь подробно разберем каждый этап:

1. Потолок, и стены, где будет монтироваться короб, очищаются от старого отделочного материала.
2. Поверхность грунтуется.

   Вариант дизайна и оформления короба из гипсокартона на кухне

3. Все неровности на месте прохождения направляющих нужно заштукатурить, заделать трещины и сколы в плите перекрытия, если в углах имеются большие щели, их запенивают.

Подготовку поверхности стоит произвести очень тщательно. Не стоит забывать, что кухня является влажным помещением, и старое покрытие со временем может отслоиться.

Восстановление

Восстановление вентиляционного короба – это обязательный процесс, который следует проводить регулярно для гарантирования длительного использования вентиляционной системы. Поводом для очистки воздуховода является ощущения застоя воздуха в помещении.

Восстанавливать систему можно как собственными усилиями, так и с помощью специалистов. Поскольку пластиковые конструкции довольно просто демонтировать и очищать, то справиться с таким заданием несложно и в домашних условиях. Однако если воздуховод труднодоступен или же после самостоятельного очищения проблема спертого воздуха не исчезла – самое время обращаться к профессионалам.

Современные технологии и наличие необходимого оборудования позволяет специально подготовленным работникам проводить тщательную диагностику системы вентиляции и точно определять проблемные участки, подлежащее замене.

Как выбирать диаметр для труб

Основная проблема при выборе воздуховода – это не ошибиться с размером по сечению у трубы. Прежде всего, нужно учитывать, чтобы диаметр канала для отвода отработанного воздуха не был меньше диаметра отверстия в вентиляционном колодце.

В противном случае, если вентиляционная труба для вытяжки подобрана с меньшим диаметром, будет создаваться дополнительное сопротивление. И в итоге производительность вытяжки ощутимо уменьшится. Исходя из этого, специалисты рекомендуют подбирать трубу согласно отверстию в вентиляционный колодец.

Порядок установки трубы от вытяжки до вентиляционного колодца

Работа вытяжки во многом зависти от правильного монтажа воздуховода до вентиляционного колодца.

При прокладке трубы необходимо учитывать, что:

1. Изгиб трубы под 90 градусов отнимает около 10% от производительности вытяжной системы, а если он меньше, то это часто является причиной для обратной тяги.
2. Нельзя делать более трех поворотов трубы под прямым углом. Если же без дополнительных изгибов не обойтись, то делать их нужно под углом больше 90 градусов.
3. Желательно устанавливать трубу не более 3 метров, помнить при этом о снижении производительности от каждого метра на 5-10%.

Монтаж воздуховода для отвода угарного газа, как правило, производится после установки самой вытяжки.

Причины засорения и порядок восстановления вентиляционного короба

Засорение канала может возникать по следующим причинам:

• повышенная запылённость или влажность помещения;
• неправильно подобранное сечение канала;
• отсутствие притока свежего воздуха, в результате чего образуются застои;
• несоответствие пропускной способности с расчётными значениями для данной системы;
• неправильная сборка стыков, в результате которых нарушена гладкость внутренней поверхности каналов;
• врезка дополнительного канала без проведения расчётов, нарушивших эффективность системы.

Для восстановления вентиляционного короба необходимо выполнить такие действия:

• убедиться в рабочем состоянии вентиляционного оборудования;
• проверить состояние шахты на наличие засоров, устранить их;
• заменить фильтры, почистить сетки;
• выполнить запуск системы и провести поиск негерметичных участков;
• при наличии неустранимых повреждений канала выполнить замену целого участка или отремонтировать локально.

При установке короба над кухонным гарнитуром рекомендуются использовать материалы с высокой влагостойкостью, отличными эстетическими свойствами. Многие выбирают материалы сходные по внешней отделке с гарнитурой.

Виды, размеры и комплектация

По форме, короба для изготовления воздуховодов, бывают круглого, прямоугольного и квадратного сечения. Наибольшей популярностью пользуются изделия прямоугольной формы. Они легко вписываются в любой интерьер и гармонируют с любой мебелью. Сегодня в продаже имеется большой выбор форм и размеров пластиковых вентиляционных коробов. Это позволяет найти им применение в помещениях с различной площадью и объемом.

Имея стандартную толщину стенок 3-4 мм, прямоугольные пластиковые вентиляционные короба имеют такие параметры:

• сечение — 110×55 мм, 120×60 и 204×60 мм;
• длина каналов — 50 см, 100 см, 150 см, 200 см и 250 см.

Цвет изделий может быть следующим:

Если ни один из вариантов окраски не подходит, то можно сделать следующее:

Элементы пластикового воздуховода

• покрасить воздуховод;
• оклеить короб обоями или клейкой лентой под цвет интерьера помещения;
• сделать для воздушной магистрали короб из гипсокартона с последующей отделкой;
• обшить воздуховод листами ПВХ-пластика под цвет потолка;
• поместить конструкцию воздуховода под пластиковым подвесным потолком.

Для удобства монтажа и придания нужной формы воздуховоду производители предлагают большой выбор дополнительных элементов.

Так, в комплекте с трубами можно приобрести такие детали:

1. Настенные пластины. Для присоединения воздуховода к вентиляционной шахте и декоративного скрытия монтажного отверстия.
2. Углы для прямоугольных труб. Предназначены для их соединения под прямым углом. Бывают вертикального и горизонтального исполнения.
3. Углы для прямоугольных и круглых коробов. Используются для соединения круглых и плоских фрагментов магистрали под прямым углом.
4. Углы для разных коробов. Служат соединением для прямоугольных деталей разного сечения.
5. Муфты для прямоугольных коробов. Для соединения отрезков прямоугольных магистралей.
6. Муфты для прямоугольных каналов с клапаном. Для соединения прямоугольных пластиковых деталей. Имеют обратный клапан для предотвращения попадания воздуха из вентиляционной шахты или с улицы в помещение.
7. Муфты универсальные. Предназначены для соединения вентиляционных пластиковых прямоугольных коробов размером 55×110 мм и 60×204 мм под любым углом.
8. Муфты для прямоугольных и круглых фрагментов. Используются для соединения прямоугольных и круглых коробов.
9. Держатели. Служат для присоединения к стенам или потолку пластиковых коробов для вентиляции размером 55×110, 60×122 и 60×204 мм.

Монтаж пластикового кабель-канала

Перед монтажом кабель канала необходимо определиться с размерами формой, количеством и цветом изделий, которые будут применяться при работе.

Составление проекта

Проектирование заключается в составлении схемы расположения электропроводки, телевизионных и оптических кабелей в помещении. Исходя из толщины одного провода или их пучка, подбирается тип и размер короба. На схеме подробно отмечаются все эти нюансы.

Угол внешний

Кроме этого, необходимо подсчитать сколько потребуется:

• соединительных планок;
• внутренних и внешних углов;
• монтажных ПВХ-коробов для разводки проводов;
• заглушек;
• тройников;
• крепежного материала.

Когда будет высчитано требуемое количество разного вида короба, можно узнать количество крепежа. Обычно, для крепления используются саморезы и пластмассовые дюбеля. Магистраль закрепляется на поверхности каждые 30 см. Следует умножить ее общий метраж на 3,3, чтобы получить количество саморезов.

Приобретение материала

Прежде чем отправляться в магазин за покупками, рекомендуется ознакомиться с ассортиментом товара и его ценами на сайтах строительных магазинов. Это поможет сэкономить не только деньги, но и время.

Если покупки придется делать в нескольких местах, то лучше нанять грузовое такси. Так товар будет в сохранности и под контролем. Возить изделия из ПВХ в багажнике легковой машины не рекомендуется — они могут сломаться или поцарапаться.

Во время покупки необходимо тщательно осмотреть, как панели, так и комплектующие.

Внимание нужно обратить на следующее:

1. Отсутствие деформации. При хранении деталей на коротких стеллажах или сложенных неровно, они искривляются и принимают неправильную геометрическую форму, которую невозможно изменить.
2. Наличие механических повреждений. Трещины в изделиях могут привести к поломке отдельных фрагментов в процессе монтажа.
3. Состояние покрытия. Оно не должно быть испачканным, потертым или выгоревшим на солнце. Такие дефекты будут сильно портить общий вид конструкции.

Приобретать следует материал с прочными стенками. Опробовать надежность замкового соединения можно на одном из фрагментов короба при осмотре — его крышка должна мягко, с небольшим усилием сниматься и, легко, без ударов по ней, закрываться. Отсутствие резкого щелчка говорит о качестве изделия.

Инструменты

Сам процесс устройства магистрали, после того, как этот процесс спроектирован и подготовлен, представляет довольно простое мероприятие. Все, что осталось — подготовить инструмент.

Один из инструментов для монтажа

Для работы потребуется:

• перфоратор;
• шуруповерт;
• ножовка по металлу;
• стусло;
• молоток;
• острый нож;
• плоскогубцы;
• карандаш или маркер.

Набор прост и есть в каждом доме. Собрав его и проверив исправность, можно приступать к работе.

Установка кабель-канала

Имея на руках проект, материал и нужный набор инструментов, работать легко и в удовольствие.

Этапы этой работы следующие:

Завершение установки

1. Проведение разметки на поверхности. Наносится место расположения магистрали, делаются отметки для сверления.
2. В поверхности делаются отверстия, в них вставляются пластмассовые дюбеля.
3. Прикручивается корпус короба.
4. Проводится укладка проводов и кабелей. Они могут укладываться по одному или в связке с использованием пластиковой стяжки.
5. Осуществляется разводка проводов.
6. Устанавливаются розетки, углы, заглушки и крышка корпуса.

Работа закончена.

Короб для вытяжки пластиковый: плюсы и важные моменты установки

Любая кухня полноценная только тогда, когда она будет оборудована всеми необходимыми приборами и системами. Удаление запахов, капель жира и масла в воздухе из комнаты осуществляет кухонная вытяжка. А вот за дальнейший вывод их в вентиляционную шахту отвечает воздуховод. Казалось бы это незначительная и не заслуживающая внимания деталь, но в действительности это не так. Ведь не зря существуют разные виды таких систем, так например короб для вытяжки пластиковый так же популярен, как например гофрированная модель или металлический. И даже несколько превосходит их в этом вопросе.

Вот сегодня в статье и выясним, чем она выгодно отличается от своих “сородичей” и покажем, что входит в ее комплект. А также выясним два важных момента, которые следует учитывать при ее монтаже.

Два важных момента при установке

Для качественной работы вентиляции важна ее правильная сборка. При проходе поток воздуха в коробе не должен встречать сопротивления. Соответственно система: воздуховод-переходник или соединитель, тройник, должны быть собраны таким образом, чтобы воздушная масса направлялась в сторону раструба. Если при сборке перепутать направление, поток будет встречать сопротивление, что может с течением времени нарушить герметичность всей вытяжной системы и как результат часть загрязненного воздуха будет попадать обратно в комнату.

Второй момент касается крепежной системы, без надлежащей сборки не будет жесткости в конструкции, а это в свою очередь тоже может со временем нарушить герметичность всей магистрали. Причина в том, что воздушный поток будет создавать движение конструкции, что в результате и приводит к расшатыванию стыков и частичному отсоединению деталей. Поэтому, чтобы такого не случилось опытные мастера рекомендуют на каждое соединение в конструкции устанавливать крепежный элемент.

Виды и отличия воздуховодов для вытяжек

Воздушные отводы для грамотного функционирования вытяжки существуют разные. Они производятся из различного материала и могут быть всякой формы. Все воздуховоды для вытяжек, в основном, делятся на жесткие и гибкие виды. Естественно, от этих параметров напрямую зависит их производительность и общая стоимость. Проанализируем более детально их характеристики и типы.

Особенности и преимущества металлических гофрированных воздуховодов

Гибкие (гофрированные) воздуховоды для вытяжки являются наиболее популярными при установке вытяжки от плиты. Обычно они делаются из алюминия, но иногда встречаются и из стали.

При этом они имеют следующие преимущества:

• их можно установить под всяким углом;
• в случае необходимости они растягиваются до определенной длины или сжимаются.
• имеют небольшую стоимость.

В то же время надо иметь в виду, что немало у гибких труб и минусов:

1. Гофр, не полностью вытянутый, создает большое сопротивление воздушному потоку. И это в результате может влиять на эффективность всей вытяжки (примерное уменьшение производительности на 5-10% от каждого метра длины). Поэтому не рекомендуется проводить отвод газов от плиты посредством гофрированного рукава более 3 метров.
2. Такие трубы быстрее загрязняются и портят эстетику на кухне. Часто приходится их прикрывать «облицовкой», на что требуются дополнительные расходы и пространство.
3. Алюминий, из которого изготовлены гофрированные трубы, сам по себе является непрочным материалом. При небрежном пользовании на нем легко нанести вмятины, проколы и другие механические повреждения.

К тому же этот металл очень теплопроводный, следовательно на такой трубе зачастую скапливается конденсат.

Особенности и преимущества пластиковых воздуховодов

Все вентиляционные трубы пластиковые для вытяжки изготавливаются из разного материала: ПВХ, фторопласта и полипропилена. Трубы такого исполнения выделяет простота при соединении и идеальная внутренняя поверхность. Также такие воздушные каналы для вытяжки подразделяют по форме трубы, которая бывает как круглой, так и квадратной.

Особенности изделий различных конфигураций:

• изделия квадратной формы легче спрятать над навесным потолком;
• трубы круглого сечения имеют наилучшую пропускную способность и минимальный уровень шума.

Разумеется, пластиковый воздуховод для вытяжки имеет более высокую цену, но его качество оправдывает расходы.

Какой вариант лучше

При выборе канала для вытяжки можно остановить свой выбор на любой отводной трубе – это решение не является критичным. В случае грамотного расчета трубы, вытяжка будет функционировать в любом случае.

При подборе необходимо иметь в виду лишь некоторые нюансы:

1. Простота при установке. Здесь лучше купить гофрированную трубу из алюминия.
2. Эстетика. В связи с этим пластмассовые изделия явно выигрывают. Хотя гофр также можно декорировать.
3. Стоимость. Тут гофр явно выигрывает.

Из этих соображений можно сделать вывод: если тянуть воздуховод нужно на расстоянии до 3 метров, то целесообразнее применять гофрированную трубу. Если же плита установлена больше этого расстояния, то в качестве канала для отвода воздуха лучше использовать пластик.

Короба для воздуховодов

Теперь несколько слов о коробах воздуховодов. В принципе, их можно делать из тех же материалов. Но это не всегда оправдано с точки зрения финансов, поэтому многие делают конструкции для вентиляционных труб из гипсокартона. Правда, для этого придется использовать влагостойкий материал. Собрать такой короб несложно, главное – точно вписать его в дизайн интерьера кухни, подгоняя отделку или под стены, или под мебель.

В настоящее время производители предлагают готовый пластиковый вентиляционный короб. По сути, это труба прямоугольного сечения, куда закладывается воздухоотвод от вытяжки. Такая конструкция является сборной, а значит, состоит из нескольких частей, которые соединяются между собой различными фитингами. Удобство данной модели заключается в том, что есть возможность подогнать короб под размеры вентиляционного воздуховода, подрезая элементы обычной ножовкой по металлу или электролобзиком. Соединение частей производится раструбным способом, это когда одна часть входит в другую с чуть расширенным торцом. Соединение получается герметичным за счет резиновых прокладок. Они же создают прижим двух частей между собой.

Правда, к пластиковым коробам для вытяжки надо подходить с позиции правильно подобранных размеров, в основном имеется в виду внутреннее сечение, чтобы в него могла поместиться вентиляционная труба. Не забываем и об оформлении внешнего вида, чтобы правильно вписать сам короб в интерьер кухонного пространства.

Как выбирать диаметр для труб

Основная проблема при выборе воздуховода – это не ошибиться с размером по сечению у трубы. Прежде всего, нужно учитывать, чтобы диаметр канала для отвода отработанного воздуха не был меньше диаметра отверстия в вентиляционном колодце.

В противном случае, если вентиляционная труба для вытяжки подобрана с меньшим диаметром, будет создаваться дополнительное сопротивление. И в итоге производительность вытяжки ощутимо уменьшится. Исходя из этого, специалисты рекомендуют подбирать трубу согласно отверстию в вентиляционный колодец.

Порядок установки трубы от вытяжки до вентиляционного колодца

Работа вытяжки во многом зависти от правильного монтажа воздуховода до вентиляционного колодца.

При прокладке трубы необходимо учитывать, что:

1. Изгиб трубы под 90 градусов отнимает около 10% от производительности вытяжной системы, а если он меньше, то это часто является причиной для обратной тяги.
2. Нельзя делать более трех поворотов трубы под прямым углом. Если же без дополнительных изгибов не обойтись, то делать их нужно под углом больше 90 градусов.
3. Желательно устанавливать трубу не более 3 метров, помнить при этом о снижении производительности от каждого метра на 5-10%.

Монтаж воздуховода для отвода угарного газа, как правило, производится после установки самой вытяжки.

Пластиковый вентиляционный короб: детали конструкции

Для установки среди различных углов, поворотов и других особенностей кухни, производители предусмотрели кроме основного воздуховода (трубы), множество дополнительных деталей, позволяющих маневрировать при монтаже короба.

Важная деталь из них – это поворот (их еще называют коленом), изготавливаются они на 45 градусов, реже встречаются на 90. При этом они могут быть угольными или округлыми, благодаря им можно изменить направление конструкции в нужном месте.

Переходники. они позволяют произвести соединение круглых и квадратных профилей. Часто бывает такое, что нужно квадратный воздуховод соединить с круглой выходной воронкой на вытяжке, в этом случае и используют переходник. Также он позволяет соединять воздуховоды разного диаметра и размера сечения квадратных и прямоугольных моделей.

Р азмеры пластикового короба для вытяжки (прямоугольного) следующие: самые маленькие 50 мм на 100 мм. Самые большие 200 мм на 400 мм.

Соединители. Когда не хватает длины одного воздуховода до вентиляционной шахты, используют дополнительный(ые), чтобы их собрать воедино, как раз и используют соединители. Они бывают, как и переходники для соединения труб, разного диаметра и разного профиля..

Тройник .Используется реже в домашних условиях, так как обычно его применяют для подсоединения к главному воздуховоду двух и более вытяжек.

Обратный клапан – позволяет предотвращать затягивание в квартиру воздух из вентиляционной шахты. Она пропускает воздух только в одном направлении. Когда вытяжка выключена и срабатывает обратная тяга, она плотно перекрывает выход в шахту.

Вентиляционный короб пластиковый прямоугольный, квадратный или круглый – все они нуждаются еще в решетке соединителе. Она крепится поверх отверстия в шахту, на которую и фиксируется в дальнейшем вся остальная конструкция короба.

Кроме этого понадобятся крепежные элементы, количество их зависит от того сколько будет соединений во всей выводящей системе.

Особенности обустройства

Вне зависимости от типа вентиляции, она состоит из двух составляющих:

• Приточный канал;
• Вытяжная труба.

Задача труб — обеспечить циркуляцию воздуха, которая осуществляется из-за разницы давлений снаружи и внутри строения, либо вентилятором.

Вентиляция состоит из приточной и вытяжной труб Источник moyavtomagazin.ru

Монтаж выполняется после составления плана разводки для всех помещений здания

При расчетах важно учитывать множество факторов: скорость потока, производительность системы, движение воздушных масс и т. д

После точного планирования и расчетов начинается монтирование пластиковых воздуховодов. Данный процесс достаточно прост, но имеет ряд особенностей:

1. Вертикальные (вытяжные) трубы не должны иметь горизонтальных ответвлений. Если таковые создаются, то они должны входить в расчет общей производительности системы.
2. Пластиковые детали должны герметично примыкать друг к другу. Все щели промазывают герметиком.
3. В трудных местах допускается использование гофров. Но часто их использовать не рекомендуется, так как у них низкие аэродинамические свойства. Гофры применяются без запаса, чтобы в процессе использования не изменялось сечение (влияет на общее сопротивление).
4. Пластмассовые детали монтируются после предварительной очистки места установки от пыли. Все соединения обрабатываются антистатиком, чтобы мелкие частицы не забивали свободное пространство.
5. При закупке материала надо рассчитывать на некоторый запас — как самих труб, так и крепежей. Весьма вероятно, что во время строительства некоторые участки надо будет дополнительно укреплять.

Гофры — полужесткие воздуховоды, которые состоят из проволочного каркаса и пластмассовой оболочки Источник ownerprofit.ru

Материалы для выбора коробов для кухни, преимущества и недостатки

Декоративные короба, скрывающие элементы вентиляционной системы, выполняют не только функцию декора, но и снижают шум электродвигателя вытяжки

Важно, из какого материала выполнен короб

Он должен быть стойким к воздействию влаги, перепадам температуры, не подвержен химическому и механическому воздействию при приготовлении пищи.

Короб из любого материала необходимо регулярно очищать от пыли, жира и грязи. Материалы, из которых изготавливают короба, имеют свои плюсы и минусы.

Поэтому при покупке или самостоятельном изготовлении необходимо это учитывать. Конструкции выполняются из следующих материалов: пластик, металл, дерево и гипсокартон.

Пластиковая конструкция

Пластик – это поливинилхлорид. Пластиковые короба имеют круглую и прямоугольную форму. Прямоугольный короб более органичный, и хорошо смотрится со шкафами на кухне.

Быстро и легко собирается. Материал обладает большой звукоизоляцией, прочный и имеет длительный срок службы, не подвержен коррозии. Легко режется и подгоняется по месту. Он очень легкий по весу.

К недостаткам пластика можно отнести то, что белый цвет со временем становится желтый, матовый, серый. Образовывает вмятины под тяжестью предметов или от механического воздействия.

Через некоторое время его поверхность становится пористой, куда проникает пыль и грязь, которую сложно удалять. При сборке соединений элементов из пластика нужно соблюдать последовательность.

Для герметичности, чтобы грязный воздух не попадал на поверхность короба и не проникал в помещение, следует наносить силикон на стыки. В продаже много различных стыковочных деталей для соединения.

С их помощью каналы соединяют в любых направлениях и под любым углом. Крепеж конструкции необходимо ставить часто по всей длине на расстоянии не менее метра, а также укреплять в местах стыка деталей между собой.

Конструкция из металла

Короб или вытяжка из металла более надежная конструкция. Нержавейка является идеальным исходным материалом. Обычный металл покрывается краской на порошковой основе.

Нержавейка легко моется, не впитывает грязь, прочная и долговечная. Отличается стильным современным дизайном. На ней не видно царапин. Материал не подвержен коррозии.

К недостаткам относятся – высокая цена и наличие однообразной гаммы цветов. Сложность сборки, необходимость соблюдения точности замеров. Конструкция тяжелая и требует надежного крепления.

Короб из этого материала не защищает от шума, а также на поверхности остаются отпечатки пальцев, которые сложно стирать. Он не всегда вписывается в интерьер мебели, смотрится громоздко.

При сборке каркаса из металла используют сварку и режут болгаркой. Если лист металла тонкий, заменяют сварку клеем по металлу. Листы накладывают внахлест.

Конструкции из гипсокартона

Дешевый легкий материал – гипсокартон отличается простотой сборки любой конфигурации и формы. Необходимо установить металлические профили для монтажа.

Позволяет собрать короб для скрытия воздуховода в течение короткого времени

При работе с гипсокартоном необходимо соблюдать осторожность, так как материал довольно хрупкий

Материал удобен и прост в обработке, поэтому короб можно изготовить и собрать самим, без лишних трат и привлечения мастера. Готовый короб можно обработать, зашпаклевать и применить финишную отделку плиткой, обоями, мозаикой и другим материалом для декора.

При правильной эксплуатации и предварительной обработке от воздействий, он прослужит долго.

Короб декоративный из древесины

Короб из древесины гармонично смотрится с кухонным гарнитуром из того же материала. Обладая теми же свойствами, он будет частью кухни, дополняя дизайн определенного стиля, исполняя еще и функциональное назначение.

Дерево – это экологический надежный добротный материал, требующий незначительного ухода. Недостаток – тяжесть готовой конструкции.

Конструктивные особенности короба

Есть два предложения относительно фасада короба. Это могут быть две распашные дверцы или одна, которая открывается снизу вверх. Выбор только за вами, но учитывайте возможность открытия дверцы из второго варианта, потому что многое будет зависеть от роста человека.

Сразу же надо оговориться, что нельзя использовать в качестве дверец от короба стекло или зеркало. В первом случае все будет видно, что находится в коробе. То есть, нет смысла его сборки и установки. Во втором случае зеркальная поверхность все время будет запотевать и пачкаться, что уже непрактично.

При этом рекомендуется, чтобы фасад короба ничем не отличался от фасада кухонного гарнитура. Поэтому постарайтесь или использовать для изготовления дверец тот же материал, что и в мебели, или подогнать его по отделке (цвету, фактуре).

Предназначение воздуховодов

Воздуховод – это один из основных элементов вентиляционной системы, предназначение которого – перераспределять воздух, обеспечивая как его приток в помещение, так и вытяжку из него. Вентиляция, при этом, может быть и естественной, и принудительной – с помощью специальных устройств.

Воздуховоды применяются не только для вентиляции, но и чтобы обеспечивать циркуляцию воздушных масс при:

• Воздушном отоплении.
• Кондиционировании воздуха.
• Транспортировании воздуха с технологической целью.

В зависимости от их предназначения, может использоваться разнообразный материал для воздуховодов – черная или оцинкованная сталь, алюминиевая фольга, армированная стальная проволока, полиэстеровая пленка, комбинированные материалы или пластик. Наиболее востребованными в домашнем обиходе являются именно пластиковые вентиляционные короба.

Финишная отделка

Заключительный этап имеет стандартную последовательность:

1. Армирование серпянкой стыков;
2. Укрепление ребер обшивки перфорированными уголками;
3. Нанесение грунтовки и шпаклевки на всю площадь поверхности короба;
4. «Выведение» углов ребер;
5. Шлифовка поверхности;
6. Декоративная отделка.

Традиционно для декоративной отделки гипсокартона используют стеклообои под покраску.

Процесс изготовления гипсокартонного короба для кухонной вытяжки не сложнее, чем создание любых других конструкций из ГКЛ — это один из самых простых и удобных в работе современных строительных материалов.
