Банные котлы на жидком топливе – грязно, но эффективно
Жидкое топливо очень ценится в промышленных целях, поскольку эффективность повышается при использовании дизельного топлива или отработанного масла, но в случае с банными котлами имеется один значительный недостаток, который значительно понижает популярность такого оборудования в частных постройках. Резкий запах, образуемый при сжигании топлива, несовместим с пребыванием посетителей в бане.
Также жидкие топливные составы сложнее закупать, транспортировать и хранить, поскольку для этих целей понадобятся дополнительные денежные средства, транспорт соответствующей грузоподъемности и отдельное помещение, в котором будут соблюдены нормы пожарной безопасности при работе с горюче-смазочными материалами.
Виды теплообменников для котла
Теплообменник — это устройство, выполняющее функцию нагрева воды. Чем больше его КПД, тем котёл лучше обогревает помещение. На уровень теплоотдачи теплообменника оказывает влияние материал изготовления и общая площадь данного устройства.
Самый высокий коэффициент теплоотдачи у меди, но это очень дорогой металл. Для изготовления эффективного теплообменника потребуется большое количество медного трубного проката с толстой стенкой, стоимость которого может сравняться со стоимостью заводского отопительного прибора. К тому же его сварка возможна только в среде инертных газов, организовать этот процесс в бытовых условиях нереально, а паяные соединения в условиях высоких температур имеют слишком низкие показатели прочности.
Оптимальным вариантом будет использовать для теплообменника трубы или листы углеродистой стали толщиной не менее 2,5 мм. Из листовой стали можно изготовить бачок с плоскими стенками и приварить к нему два патрубка, один снизу, а другой сверху. К ним будет подключаться трубы системы циркуляции теплоносителя.
Чтобы котёл работал на обогрев достаточно эффективно объём такой ёмкости придётся максимально увеличить, что скажется и на линейных параметрах топки. Установка отопительного прибора больших габаритов не всегда возможна в банных помещениях и слишком затратна по расходу материалов.
Добиться увеличения площади теплообменника, и соответственно скорости нагрева воды, можно, если использовать для его изготовления трубы из прочной стали или меди. Такое устройство будет компактнее по размерам, просто изготавливается, долго служит и способно работать под давлением.
Трубчатый теплообменник
Конструкция трубчатого теплообменника может иметь разную форму (змеевика, спирали, по типу труба в трубе и др.), но для изготовления своими руками лучше выбирать вариант попроще. Например, изогнуть две трубы в соответствии с внутренним диаметром топки и соединить их в единую каркасную конструкцию вертикальными элементами. С одного конца трубы заглушить, а ко второму торцу приварить штуцера для присоединения отопительной системы, один поставить внизу для входа холодной, второй сверху для выхода горячей воды.
Установка в бане
При желании поставить в парной устройство, работающее на газу, придется сначала получить разрешение в специализированной газоснабжающей компании.
Ее сотрудники проверят правильное расположение устройства в помещении и соблюдение всех мер безопасности.
При выборе места для банной печи необходимо выполнять следующие правила:
- стены вокруг печи тщательно закрываются огнестойким материалом, обязательно устанавливается негорючее основание на пол;
- высота огнестойкого основания на 10 см больше уровня пола;
- само устройство устанавливается не менее чем в полуметре от стен;
- наличие регулируемой тяги в топочной камере;
- самым лучшим вариантом будет расположить печь так, чтобы вся ее лицевая сторона оказалась в предбаннике, а не в помещении парной – это позволит защитить печь от воздействия влажной атмосферы, облегчит выполнение управления и повысит безопасность;
- в предбаннике обязательно налаживают качественную вентиляцию;
- все стыки трубопроводов проверяются на идеальную герметичность, чтобы избежать опасности утечки газа;
- трубы, соединяющие печь с дымоходом, изолируются особенно тщательно – при прохождении через перекрытия и крышу.
Важно! Соответствие всем требованиям позволит установить газовую печь с вентилируемой горелкой без больших сложностей. В случае использования атмосферной горелки риск возникновения опасной ситуации значительно выше, и проверка помещения будет более тщательной и строгой
Котел для бани из обрезка металлической трубы
Самым простым способом изготовления котла для бани на дровах является использование отрезка прочной металлической трубы большого диаметра. Существует два варианта изготовления котла из металлических труб: вертикальный и горизонтальный – оба они имеют свои достоинства и недостатки.
Для того, чтобы приступить к изготовлению – запаситесь следующими инструментами:
- Электрический аппарат для сварки металла,
- Угловая шлифовальная машина с набором дисков для резки металла.
Горизонтальный котел
В первом способе отрезок металлической трубы укладывается на землю и с одной стороны на нее устанавливается глухая заглушка. С противоположной стороны в заглушке организуется печная дверка. Также в районе глухой заглушки можно установить еще одну перемычку, которая образует нагревательный бак для горячей воды. Также бак для воды можно сделать в верхнем сегменте печки. В таком случае можно сделать систему постоянного подогрева воды, когда использованная горячая вода будет регулярно заменяться вновь поступающей прохладной, не нагретой.
Схема котла но дровах из трубы
В боковой части горизонтально лежащей трубы или в верхнем ее сегменте можно устроить также каменку, то есть полку в которую насыпается речной камень, что еще больше повысит мощность печки!
Вертикальная конструкция
С другой стороны обрезок трубы можно поставить и вертикально. Весь внутренний объем трубы будет разделен на две части: собственно топка в нижней части и бак для нагрева воды в верхней части. При строительстве такой конструкции полка для камней может быть размещена с боковой стороны.
При большой толщине стенки металлической трубы, топку и бак для нагрева воды можно изготовить отдельно. Так вам будет проще обращаться с массивными конструкциями. Учтите, что толстый металл необходим только для изготовления топки, а вот на нагревательный бак можно пустить металл потоньше. Толщина металла, используемого для изготовления топки прямо определяет срок ее дальнейшей службы: чем толще стенки – тем дольше срок безаварийной работы.
Каменка, то есть полка для камней в такой конструкции может быть также размещена между нагревательным баком и топкой. Дымоходная труба монтируется строго по центру топки. Особенно тщательно отнеситесь к обварке места соединения дымоходной трубы с топкой и нагревательным водяным баком. Для эффективной работы печки в трубе рекомендуется делать регулируемую заслонку.
Дымоходная труба в таком котле, использующим твердое топливо, может быть изготовлена и из комбинированных материалов, например из стали и асбеста. В ходе монтажа, при сочленении металлической и асбестовой трубы обязательно учитывайте различные коэффициенты температурных расширений данных материалов при их нагревании.
Такие котлы из обрезков металлических толстостенных труб верой и правдой прослужат вам несколько лет, пока вы не решитесь заменить из на более капитальное и дорогое сооружение. Да даже если не решитесь на замену, все будет отлично функционировать!
Как определиться какой котел вам подойдет?
Для того, чтобы правильно выбрать котел для своей бани, необходимо точно ответить для себя на такие вопросы:
- На какую сумму ежемесячных затрат вы планируете тратиться?
- Какова степень желаемого для вас комфорта?
- Насколько надежным вы готовы видеть свой котел?
- Как много вы сейчас готовы потратить на оборудование котельной в бане?
- Одноконтурные, которые используются только для отопления самой парной.
- Двухконтурные, которые служат и для отопления, и для нагрева воды в моечную.
- Трехконтурные, которые обогревают полы в бане и мини-бассейны.
Какой именно котел нужен в вашу баню, зависит и от материала ее стен, и от общей площади, и регулярности ее использования. А вот установка котла в баню – дело не простое, и лучше это делать вместе со специалистами.
Котел для бани – устройство
Это сооружение для бани представляет собой небольшую печку, сделанную из чугуна или стали. Внутри имеется топка, которая отделена от зольника решетчатым колосником. Через колосник воздух проникает в топку, где горят дрова. Также колосник выполняет другую функцию – через него зола поступает в зольник, откуда ее можно убрать без особых усилий.
Топка соединяется с дымоходной трубой для вывода газообразных продуктов горения. Печь также имеет крышку, на которой располагаются камни. Во многих котлах также встраивают водонагревательный бак, который располагается выше топки. Вода в этом баке разогревается под действием тепла, выделяющегося в результате горения топлива в топке.
О чем нужно знать?
Вначале следует определиться с топливом, которое будет использоваться, и, следовательно, с типом котла. Электрические и газовые приборы нежелательно изготавливать самостоятельно, но если выбор был сделан в пользу одного из них, то лучше купить готовый качественный котел. В противном случае возрастет риск возникновения аварийных ситуаций.
Котел для бани твердотопливный, схема
Также стоит отметить, что установленный котел на газу обязательно должен проходить проверку представителем соответствующих органов. Поэтому куда проще собрать и установить твердотопливный агрегат.
Где устанавливать теплообменники
Чаще всего теплообменники устанавливают в верхней части топки.
Схема возможной установки теплообменника
Схема установки теплообменника в вертикальную печь
Мы не рекомендуем такую компоновку по двум причинам.
- В верхней части топки дымовые газы содержат максимальное количество сажи. Она неизбежно откладывается на нижней плоскости теплообменники, эффективность теплопередачи значительно понижается, для повышения эффективности нужно часто очищать дно.
- Очень высокая температура пламени в этом месте негативно влияет на металл.
Гораздо продуктивнее размещать теплообменник по краям топки, изготавливать их в виде буквы П. Это даст возможность не только уменьшить количество сажи, но и увеличить общую эффективную площадь.
Теплообменник в топке
Чугунный котел для бани
Котлы следует считать отдельной темой, связанной с автономным отоплением и горячим водоснабжением дома, но, в силу того, что некоторые владельцы ставят отдельные бойлеры в бане, не желая отбирать тепло у банной печки, мы затронем и этот вопрос.
Итак, чугунный котел для бани — недешевое приобретение, поэтому хотелось бы, чтобы он был рентабельным
Он может быть основным или вторичным источником тепла, при этом важно, какую площадь он будет обогревать
Если помимо отопления котел используется для нагрева воды, то лучшим вариантом будет двухконтурный котел.
Обращайте внимание и на вид топлива — есть котлы, работающие на угле, на дровах и на обоих видах топлива. Ориентируйтесь на более доступный вам вид. При этом стоит уточнять, какой из двух будет основным для вашей модели
При этом стоит уточнять, какой из двух будет основным для вашей модели.
У дровяного котла длительность горения закладки зависит от объема топки, поэтому предпочтительны модели с большим объемом.
Есть котлы, чья работа зависит от электричества и независимые. Вторые пригодятся в местностях, где часто отключается свет.
+++ Вот такая правда о чугунных печах для бань. Надеемся, что информация пригодится вам на практике.
Конструктивные особенности самодельного котла
Для изготовления использована металлическая труба Ø 159 мм длиной 350 мм, с двух сторон приварены заглушки.
Заглушки на трубу
Вход и выход воды осуществляется металлическими трубами Ø 3/4″, нижняя заглушка имеет сливное отверстие, закрытое вентилем. Верхняя крышка имеет три муфты для установки электрических тэнов, диаметр муфт подбирается с учетом размеров резьбы тэнов. Мощность каждого нагревательного элемента 3 кВт. На верхней крышке вмонтирован предохранительный клапан для стравливания критического давления.
Предохранительный клапан
Тэны верхней компоновки, хотя все промышленные агрегаты имеют нижний монтаж нагревателей.
Почему мы изменили их расположение?
- Намного упрощается замена вышедших из строя нагревателей. В промышленных котлах приходится полностью сливать теплоноситель из системы, без потерь не обходится. Как мы уже упоминали, в качестве теплоносителей для обогрева бани нужно применять антифриз, выливать его на землю дорогое удовольствие.
- Есть возможность быстро заменить перегоревший элемент без полного отключения системы отопления.
Расстояние между верхней крышкой и местом фиксации нагревателей нужно сделать минимальным, это исключит оголение тэнов воздушной подушкой во время нагревания. Все электрическое управление располагается в щитке рядом с котлом. На каждый нагреватель нужен свой автомат мощностью 3 кВт, общий вход питания через разъединитель.
Автоматические выключатели Siemens
Вход и выход теплоносителя имеют отдельные шаровые краны.
Котел с тэнами крепится к стене кронштейнами и дюбелями
Он имеет небольшой вес, в заполненном теплоносителем состоянии примерно 5 кг, особых мер предосторожности во время фиксации принимать не стоит. Мощность нагревателей можно изменять в зависимости от объема обогреваемых помещений
Электрический котел отопления
Допускается установка специального электротехнического оборудования для контроля показателей температуры и давления теплоносителя. Это дает возможность задавать требуемые параметры и включение/выключение обогревателей будет выполняться самостоятельно.
После изготовления и проверки котла можно начинать работы по подключению обогревательных батарей.
Электрический котел отопления – фото
Система отопления с котлом – фото
Видео – Электрический котел своими руками
https://youtube.com/watch?v=9BKvpLl-V_Q
Принцип работы твердотопливных котлов и их устройство
Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:
- брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
- брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
- березовый уголь – такой же, как для мангала;
- переработанный мусор со свалок;
- топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
- обычные сухие опилки.
Различные варианты сырья для использования в твердотопливных котлах
Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.
Полезный совет!Самым доступным топливом, из перечисленных выше, являются древесные опилки. Если вы намереваетесь использовать их для отопления – следите, чтобы они были с влажностью менее 20%. Большие показатели этого параметра не позволят вырабатываться пиролизному газу, так как большая часть энергии нагрева будет идти на просушку топлива.
В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения. В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива. Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.
Принцип работы твердотопливного котла длительного горения
Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:
- закрытый цилиндрический бак, который имеет люк для закладки топлива, поддувало и отверстие для установки дымохода;
- внутри бака расположен распределитель воздуха, который создает завихрение пиролизного газа. Он крепится к подвижной телескопической трубе. Вся эта конструкция, похожая на поршень, давит на топливо сверху. Сгорание газа происходит над поршнем, а топливо тлеет под ним;
- теплообменник встроен в верхней камере, где достигается максимальная температура.
Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.
Схема системы отопления частного дома с использованием твердотопливного котла
Полезный совет!Не стоит использовать простейшую конструкцию для изготовления котла, который будет обогревать жилой дом на постоянной основе. Для этого нужно, либо приобрести готовое изделие, либо сделать более сложный и надежный вариант.
Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно. Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения. Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.
Водяное отопление частного дома своими руками, схемы конструкций. Плюсы и недостатки. Различие естественной и принудительной циркуляции воды.
Котел или печь: отличие конструкций
Иногда банный котел называют печью; путаница происходит, когда речь идет о наиболее простых изделиях, работающих на дровах или брикетах. В действительности котлы устроены сложнее: печь с дымоходом в них дополняется баком для подогрева воды и (иногда) теплообменником.
Чтобы эффект от банных процедур был максимальным, посещение бани обязательно включает мытье перед парилкой и ополаскивание после нее. Установка бака позволяет получить производительное водогрейное устройство; при этом модификация увеличивает стоимость незначительно.

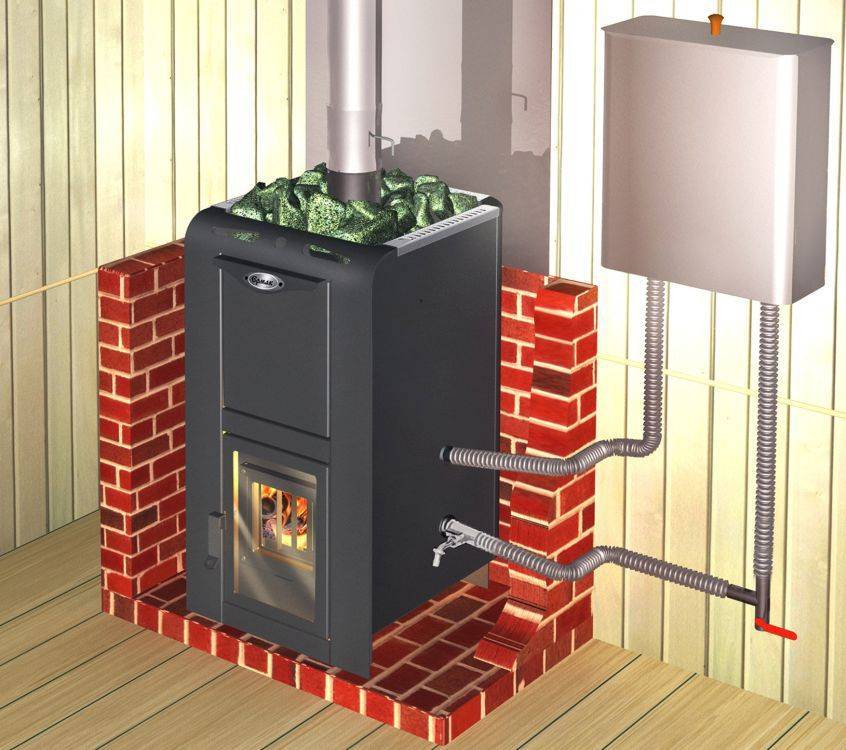

В комплектацию банного котла входит бак с водой. Он особенно практичен там, где парильное и моечное отделения совмещены. Он способен обеспечить быстрый нагрев воды благодаря теплообменнику. Чтобы теплоотдача была максимальной, циркуляция воды происходит в разных направлениях. Конструктивно резервуар может занимать несколько положений, но он всегда по максимуму использует потенциал отопительного оборудования.
Устройство дровяной печи с баком Источник aviarydecor.com
Виды котлов для бани
В зависимости от используемого топлива котёл для бани бывает газовым, электрическим, жидкотопливным, пиролизным и твердотопливным.
Газовый
Устройство, работающее на газе, более компактно и экономично. Во время работы не выделяет гарь и неприятный запах, для него не нужно запасать топливо на весь год. Однако установка такого котла целесообразна только на участках, где есть возможность подключения к централизованным коммуникациям газоснабжения.
Электрический
Электрокотёл является наиболее экологичным прибором. Он прост в установке и эксплуатации, так как не требует обустройства дымохода и дополнительной вентиляционной системы. Но удобно пользоваться таким прибором лишь в местах, где электроснабжение осуществляется в постоянном режиме и не имеет перебоев. Да и экономичным такой тип котлов назвать сложно, поскольку стоимость электроэнергии всё время увеличивается.
Обогрев с применением жидкого топлива
Прибор, использующий для работы дизельное топливо, керосин или отработку, по простоте эксплуатации практически не отличается от газового котла. На это в немалой степени оказывает влияние тот факт, что хранить жидкое топливо можно в любой, небольшой по объёму ёмкости, например, в канистре или бочке. Устанавливать такое устройство необходимо в отдельном помещении, не используемом для принятия банных процедур, так как при горении нефтепродукты выделяют токсичные пары с очень неприятным запахом.
Пиролизный
Пиролизный котёл имеет самую высокую производительность за счёт полного сжигания топлива. Древесный газ, образующийся при сгорании в топке дров или угля, не улетучивается в атмосферу, а попадает во вторую камеру дожига, где выгорает, выдавая дополнительную тепловую энергию. Для их изготовления используются сложные схемы и технологии, поэтому самостоятельно собрать такой прибор под силу не каждому.
Твердотопливный
Котёл, использующий для обогрева дрова, каменный уголь и другие виды твёрдого топлива, является универсальным, его надёжность проверена временем. Прибор отлично нагревается и длительно поддерживает оптимальный уровень температуры. К минусам такого типа печек можно отнести необходимость своевременной загрузки новой партии топлива, которое требуется запасать впрок.
Котлы длительного горения
Большинство любителей банных процедур задерживаются в бане не по часу, а намного дольше. При этом зачастую приходится периодически подбрасывать дрова в систему нагрева. Чтобы избавить себя от этой необходимости, можно сделать котёл длительного горения. Его плюс и в том, что для него подойдут не только дрова, но и уголь, пеллеты, брикеты торфа.
Принцип работы такого котла несложен – через отверстие для загрузки топлива закладывается нужное количество дров (или угля и так далее) и поджигаются сверху. В верхушку топлива упирается конический ограничитель, который со временем опускается ниже и сигнализирует о необходимости подбросить дрова.
Изготовление такого вида котлов несколько сложнее, но и его вполне реально выполнить собственноручно. Для этого потребуется толстостенная труба, инструменты, отрезок трубы с приваренной к нему крыльчаткой с 6 лопастями. Собирается такой котёл по тем же принципам, что и обычный. С той лишь разницей, что внутрь помещается ограничитель, не дающий поступать лишнему кислороду. Ещё одна особенность агрегата длительного горения в том, что снизу стоит сделать дверцу для периодического удаления остатков продуктов горения. Нагревается вода за счёт трубы дымохода, проведённой через бак с водой. К самому баку приваривают трубы водоотвода для удобства использования.
Создание котла для бани – не самое сложное дело, а если к нему ещё и подойти ответственно – то можно сэкономить существенную сумму, не тратясь на покупку заводского котла.
Как устроен самодельный котел длительного горения
Принцип работы
Схема работы таких котлов основывается на особенности твердого топлива тлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.
Чертеж котла
Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).
Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.
Схема котла
Основные преимущества
Котлы длительного горения выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:
- низкая стоимость топлива;
- автономность;
- возможность обогрева больших площадей при минимальных расходах;
- легкость монтажа и эксплуатации;
- безопасность;
возможность изготовления в домашних условиях.
Устройство прибора
Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.
Труба для корпуса
Вне зависимости от модификации котел состоит из трех основных зон:
- загрузочной зоны;
- зоны тления и теплообразования;
- зоны окончательного сжигания, где горит зола и выводятся дымные газы.
Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.
Котел на дровах длительного горенияКотел на дровах длительного горения
Котел длительного горения
Воздух может подаваться одним из двух способов:
- прямо из атмосферы;
- из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.
Для регулировки используется специальная воздушная заслонка.
Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.
Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.
Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.
Котел длительного горенияКотел длительного горения
Способ №1. К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.
Способ №2. Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.
Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.
