Котел для бани своими руками: делаем котел для бани из трубы, чертеж и поэтапный процесс изготовления

Принцип работы твердотопливных котлов и их устройство

Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:

• брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
• брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
• березовый уголь – такой же, как для мангала;
• переработанный мусор со свалок;
• топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
• обычные сухие опилки.

Различные варианты сырья для использования в твердотопливных котлах

Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.

Полезный совет!Самым доступным топливом, из перечисленных выше, являются древесные опилки. Если вы намереваетесь использовать их для отопления – следите, чтобы они были с влажностью менее 20%. Большие показатели этого параметра не позволят вырабатываться пиролизному газу, так как большая часть энергии нагрева будет идти на просушку топлива.

В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения. В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива. Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.

Принцип работы твердотопливного котла длительного горения

Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:

• закрытый цилиндрический бак, который имеет люк для закладки топлива, поддувало и отверстие для установки дымохода;
• внутри бака расположен распределитель воздуха, который создает завихрение пиролизного газа. Он крепится к подвижной телескопической трубе. Вся эта конструкция, похожая на поршень, давит на топливо сверху. Сгорание газа происходит над поршнем, а топливо тлеет под ним;
• теплообменник встроен в верхней камере, где достигается максимальная температура.

Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

Схема системы отопления частного дома с использованием твердотопливного котла

Полезный совет!Не стоит использовать простейшую конструкцию для изготовления котла, который будет обогревать жилой дом на постоянной основе. Для этого нужно, либо приобрести готовое изделие, либо сделать более сложный и надежный вариант.

Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно. Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения. Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.

Водяное отопление частного дома своими руками, схемы конструкций. Плюсы и недостатки. Различие естественной и принудительной циркуляции воды.

Как подключать радиаторы

В бане нужно обогревать максимум два помещения: комнату отдыха и душевую. Советуем использовать однотрубную байпасную систему, она в полной мере удовлетворяет технические условия, проста в монтаже и эффективна в пользовании, требует немного материалов и времени.

Однотрубная байпасная система отопления

Байпас в системе отопления

На схеме указано диагональное подключение радиаторов, но вы можете их подключать и в нижнем варианте: вход и выход располагаются на одном уровне у пола.

Каждый радиатор имеет запорную арматуру, что дает возможность регулировать температуру его нагрева. Если одна из батарей полностью отключена, то теплоноситель ко второй поступает через байпас. Практика показывает, что для душевой достаточно одной батареи, а в комнате отдыха желательно установить две. Холодно в душевой – и там поставьте два радиатора.

Байпас в радиаторе отопления

Закрытые расширительные бачки

Объем расширительного бачка следует подбирать с учетом объема теплоносителя. На сто литров теплоносителя нужен бачок объемом три литра. Используя эти данные, можете выбрать оптимальный вариант для своего конкретного случая.

Данная таблица поможет вам вычислить нужный объем бака

Расширительный бачок закрытого типа

Для того чтобы облегчить замену отопительных батарей, советуем установить запорную арматуру на входе и выходе. Закрыв два крана, вы полностью отключите радиатор от системы и можете заниматься его ремонтом, все остальные будут работать в обычном режиме. Воздух из системы удаляется при помощи кранов Маевского или обыкновенных спускных клапанов.

Кран Маевского

Декоративная отделка

Банная печь из трубы своими руками сделанная по чертежам опытных мастеров, с соблюдением всех правил сварки, не уступает эксплуатационным качествам заводским аналогам, но проигрывает в декоративном плане. Для улучшения внешнего вида рекомендуется покрывать печь огнеупорной краской (прочитайте: «Чем покрасить печь в бане – выбор подходящей краски»).

Еще один способ улучшить внешний вид самодельной печки — это обложить ее кирпичом. Кирпичная кладка увеличит теплоотдачу, защитит от жесткого инфракрасного излучения, которое излучает раскаленный металл, продлит срок службы печки (подробнее: «Как обложить печь в бане кирпичом – руководство по облицовке печи»).

Самодельная печь — не только способ сэкономить на покупке заводского изделия, но и возможность реализовать оптимальный проект в соответствии с конкретными условиями: площадью парильни, требованиями к качеству пара (сухой или влажный), личными предпочтениями.

Типы конструкций

Банные котлы обычно имеют вид металлического цилиндра или прямоугольника. Спереди у них находятся топочная и поддувальная дверца, сзади выводы контура отопления, сбоку — дверцу каменки, расположенной на выступающей горловине.

Цилиндрической формы

Для изготовления котла цилиндрической формы можно использовать металлические трубы диаметром не менее 50 см, бочки объёмом до 200 л, вырабатывавшие свой ресурс 50 — литровые баллоны для транспортировки пропана. Эти изделия бесшовные, уже имеют цилиндрическую форму, которая более предпочтительная, чем прямоугольная с точки зрения аэродинамики (обтекания воздухом) и теплоотдачи. Ориентация цилиндрических котлов может быть как вертикальной, так и горизонтальной.

Прямоугольные

Приборы такой формы имеют большое количество швов, да и раскрой их деталей должен выполняться с особой точностью. Для человека без навыков сварочных работ собрать такую конструкцию будет проблематично. Ориентация котла прямоугольной формы существенной роли не имеет. Для большей устойчивости его можно расположить горизонтально, если конечно позволит площадь. Вертикальное расположение позволит сэкономить место, но потребует дополнительных мероприятий для закрепления.

Виды теплообменников

Теплообменники

Теплообменник – устройство, служащее для нагревания воды. Чем эффективнее оно работает (чем больше КПД), тем лучше обогревает отопительная печь, тем выше может быть температура в помещениях. Коэффициент теплоотдачи зависит от материала изготовления и общей площади.

Пример медного теплообменника

Лучше всего делать теплообменники из меди, но этот вариант имеет три существенных недостатка:

• высокая стоимость меди. Для теплообменника нужно большое количество толстостенных медных труб, по существующим сегодня ценам стоимость такого материала может равняться стоимости всего котла;
• сложность изготовления. Сваривать медь можно только в среде инертных газов, сделать это в бытовых условиях невозможно. Еще один способ изготовления медного теплообменника – паяние. К сожалению, такие соединения не отличаются удовлетворительными показателями прочности, особенно в условиях высоких температур;

  Сварка (пайка) меди

• медь под воздействием открытого пламени быстро окисляется, становится непрочной и прогорает.

Теплообменник из медных труб

Для теплообменников в твердотопливных котлах оптимально использовать материалы из углеродистой листовой стали обыкновенного качества толщиной не менее одного миллиметра.

Толстостенные трубы

Важный фактор эффективности работы котла – площадь теплообменника. Здесь есть два варианта решения проблемы.

Трубчатый теплообменник

Цены на теплообменники

теплообменник

Первый. Увеличить внутреннюю площадь топки и за счет этого размеры теплообменника. Вариант хороший, но трудновыполнимый. Большая топка не всегда уместна в банной печи, увеличение ее габаритов вызывает значительные сложности во время изготовления, перерасход материалов и т. д.

Второй. Увеличить площадь теплообменника. Теплообменники могут иметь вид емкостей с плоскими стенками или быть трубчатыми. Второй вариант значительно увеличивает эффективную площадь теплообмена, вода нагревается быстрее, КПД заметно повышается.

Теплообменник – фото

Варианты изготовления

Существует несколько основных вариантов, как смастерить котлы для бани своими руками. Чертежи устройства нужно делаться максимально точными, чтобы избежать различных ошибок при сборке.

Из металлической трубы

Этот способ создания котла считается самым популярным и наиболее используемым. Чаще всего в качестве основного материала применяются толстостенные трубы из металла. Лучше всего использовать заготовки диаметром не менее 50 см и длиной примерно 1 м. С их помощью получится устройство, способное обогреть парную площадью 9 квадратных м.

Процесс изготовления котла прост и состоит из следующих этапов:

1. От арматуры отрезаются три одинаковых куска диаметром 1,4 см и длиной 30 мм. Эти детали будут использоваться в качестве опор для корпуса изделия.
2. Из листа стали вырезается круг (дно будущего устройства) такого же диаметра, как и труба.
3. Из кустка материала вырезается металлическая крышка для печки.
4. В середине проделывается отверстие. Его размер должен точно соответствовать диаметру дымохода.
5. В нижней части трубы формируется отверстие.
6. Затем изготавливается короб. Внутри него должна быть предусмотрена разделительная деталь, которая сформирует две камеры: для топки и золы.
7. На следующем этапе работы начинается сборка конструкции. Первым делом приваривается изготовленный короб, который должен выходить на улицу или в топочное отделение.
8. В предварительно проделанное отверстие вставляется труба дымохода.
9. Затем оборудуется фундамент под печь. В его качестве может быть бетонная стяжка либо железобетонная плита.
10. На него устанавливается устройство, а поверх крышки укладываются тяжёлые камни.
11. В самом конце строится тепловой экран из кирпича. Сделать его можно в виде небольшой стены либо обложить котёл целиком.

Из листов металла

Этот вариант изготовления отличается своей простотой и доступностью. В работе используется недорогая листовая сталь диаметром 5 и 10 мм, а также некоторые материалы, которые можно купить в любом строительном магазине города.

Порядок действий:

Рисуется чертёж будущего изделия с подробным представлением наиболее важных узлов. Из купленных листов металла вырезаются отдельные заготовки нужного размера. При этом они должны точно соответствовать изготовленной схеме банного котла. Кусок толстостенного материала загибается и формирует корпус устройства. Затем края привариваются друг к другу

При этом важно сделать шов как можно более ровным и качественным. Если нет возможностей или навыков проведения подобной работы, то лучше всего нанять квалифицированного специалиста

Во внутреннюю часть изготовленного корпуса вваривается отрезок трубы. Затем формируется бак для воды. В топочной камере делается широкое отверстие, в него устанавливается труба дымохода. К ней прикрепляется специальная задвижка, которая будет контролировать силу тяги. К конструкции приделывается топочная дверца. С обратной стороны котла крепится небольшая трубка для подсоединения крана. Вокруг устройства строится защитный экран из кирпича

Благодаря ему будет уменьшаться негативное воздействие высоких температур на людей. Кроме этого, он защитит от случайного прикосновения и сильного ожога.

Котлы цилиндрической формы

Проще всего сделать котел для бани из трубы с толстыми стенками (6—8 мм). Можно взять и тонкостенную трубу, а то и вовсе железную бочку, но долго такая печь служить не будет. Итак, труба диаметром 400—500 мм до 1 м в длину будет камерой сгорания. К ней следует приварить днище и крышку из стального листа толщиной не менее 5 мм. Такой котел в баню можно делать без колосниковой решетки, все операции производятся через загрузочную дверцу. Выносной канал для ее установки можно сделать прямоугольного или круглого сечения, длина его равна толщине стены бани.

Котел в баню из трубы

В центре крышки выполняется отверстие, к которому приваривается патрубок для дымохода. Регулировать интенсивность горения можно, установив в дымоходе заслонку, которая будет уменьшать тягу. Но чаще делают отверстие в дверце и врезают в нее патрубок с заслонкой, как показано на рисунке.

Бортик на котле

Самодельный котел в баню из трубы должен иметь каменку, здесь для нее приварен специальный бортик из стали толщиной 4 мм. Это простейшая модель печи, а трубу можно расположить и горизонтально, особенно если она имеет большой диаметр. Тогда дверцу нужно будет ставить с торца, а дымоход приваривать в конце трубы. Для устойчивости к корпусу топки нужно будет прикрепить опоры.

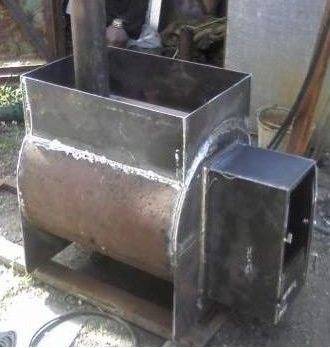

Самодельный котел для бани

Правила установки котла

Для строительства бани обычно используют горючий материал — дерево, поэтому соблюдение следующих правил пожарной безопасности является главным требованием при монтаже отопительного прибора:

• Котёл нельзя ставить сразу на деревянный пол, под него нужна опора из негорючего материала — кирпичное основание, бетонная плита или толстый лист металла.
• В комнате, где установлен котёл, должна быть оборудована хорошая вентиляция, чтобы исключить скапливание продуктов горения внутри помещения.
• Для защиты дымохода котла от конденсата рекомендуется выполнить теплоизоляционные мероприятия с использованием минеральных утеплителей.

С чего следует начать

Начинать следует, естественно, с приобретения всех необходимых материалов, которые потребуются вам в процессе строительства. Чтобы создать своими руками котел для бани, стоит обзавестись его заготовкой. Для этого подойдет металлическая бочка или отрезок трубы.

Выбирайте бочку, имеющую толстый металл, емкостью до двухсот литров. Если вы берете металлическую трубу, она не должна превышать ста сантиметров в длину, а в диаметре должна составлять чуть больше полуметра. Такую заготовку можно использовать для бани, площадь которой не превышает 12 метров — она отлично прогреет воздух в парной и будет поддерживать жар еще долгое время.

Не стоит брать для котла в баню металл из нержавеющей стали, поскольку она обладает низкой теплопроводностью. Это качество в разы повлияет на скорость прогрева воздуха в помещении, а следовательно, и на количество топлива.

Предлагаем ознакомиться Можно ли ходить в баню при насморке?

Чтобы изготовить своими руками дно, необходимо вооружиться металлическим кругом, имеющим толщину 5 см, а диаметр более 0.5 см. В качестве опоры хорошо подойдут круги из арматуры. Помимо всего прочего, необходимо сделать крышку котла, которая будет выполнять роль опоры над камнями. Подойдет также металлический круг, не превышающий в толщину 1 см. Кроме того, потребуются металлические листы, чтобы изготовить следующие важные детали котла:

• короб с перегородками;
• бак для воды ( подойдет нержавеющая или оцинкованная сталь);
• дверцу:
• дымоход.

Чтобы сделать колосник, необходимо взять заготовку из круга металла, имеющего толщину не менее 5 см. Чем выше толщина этого круга, тем лучше. Заготовка должна иметь параллельные прорези для того, чтобы обеспечить к топливу поступление воздуха.

Из инструментов необходимо взять:

• болгарку, имеющую круги для резки по металлу с диаметром 180 мм;
• сварочную технику.

Как правильно поставить печь в бане: правила для электропечей

Ничего сложного в таком монтаже печи для бани нет, потому что электрокаменки наименее требовательны к расположению, но и у них есть свои особенности.

Так как мы имеем здесь дело с электричеством, нужно грамотное заземление. Помимо этого электропечи могут предъявлять особые требования к сечениям и материалу проводов, а также к количеству фаз. Рекомендуем прочесть эту статью, где обо всем этом рассказывается весьма подробно.

В общем, справиться с установкой банной печи своими руками – задача вполне посильная, если действовать согласно паспорту агрегата и советам профессионалов.

Правила установки котла

Для строительства бани обычно используют горючий материал — дерево, поэтому соблюдение следующих правил пожарной безопасности является главным требованием при монтаже отопительного прибора:

• Котёл нельзя ставить сразу на деревянный пол, под него нужна опора из негорючего материала — кирпичное основание, бетонная плита или толстый лист металла.
• В комнате, где установлен котёл, должна быть оборудована хорошая вентиляция, чтобы исключить скапливание продуктов горения внутри помещения.
• Для защиты дымохода котла от конденсата рекомендуется выполнить теплоизоляционные мероприятия с использованием минеральных утеплителей.

Основные составные части банного котла

Любая печь, в том числе банные котлы, состоит из следующих элементов:

• Топка, в которой происходит процесс горения дров, угля и других видов топлива. Она изготавливается из толстого металла. Это обусловлено тем, что топка имеет самую высокую тепловую нагрузку, металл недостаточной толщины быстро прогорит, а самодельный котел для бани придет в негодность. Дровяной котел для бани, а именно топка, должен быть оснащен колосниками. Через них зола от сгоревшего топлива просыпается в зольник. Толщина металла, из которого они изготавливаются, должна быть не меньше 0,5 сантиметра.
• Дымоход, по которому происходит отвод дыма. Решая, как сделать котел для бань, нужно как следует разобраться с принципом работы дымоходной системы и тщательно рассчитать ее размеры. Малейшая ошибка при монтаже дымохода может привести к недостаточной эффективности печи (тепло будет уходить в трубу) или неспособности справляться с отводом продуктов горения. Дымоход должен быть снабжен задвижкой, с помощью которой регулируется уровень тяги. В зимний период времени плотно закрытая задвижка в значительной мере способствует сохранности тепла в помещении. Труба дымохода может проходить через каменку или быть частью теплообменной системы.
• Зольник, предназначенный для скапливания золы. Этот элемент котла расположен под топкой. Помимо своей основной функции, он отвечает за подвод воздуха, который является составным компонентом процесса горения. Мастеря котел для бани своими руками из труб, следует тщательно рассчитать размеры зольника. Он должен быть способен вмещать в себя достаточное количество продуктов горения, чтобы его можно было чистить один раз в день.
• Каменка, перераспределяющая и отводящая тепловую энергию. Она представляет собой встроенную или навесную емкость, в которой уложены камни. Ее объем зависит от размеров котла и парилки. Маленькая каменка не сможет прогреть помещение, а большая будет нагреваться слишком долго. За это время котлы для воды успевают закипать, что становится причиной заполнения помещения водяным паром. При этом в парилке станет некомфортно. Размер каменки и водяного бака не должны отличаться. Можно сделать котел без каменки, но это не совсем удобно. Нагрев помещения будет осуществляться только от стенок котла. Кроме того, не получится «поддать парку».
• Бак для воды, являющийся частью теплообменной системы. Чугунные котлы для бани с баком для воды – это наиболее распространенное решение.

После того как основные составные части устройства, дающего тепло, обозначены, следует перейти к главному вопросу: как сделать котлы для бани из подручных материалов?

Как улучшить характеристики металлической печки

В соответствии с особенностями основного материала конструкции, печь из металла имеет некоторые особенности эксплуатации, которые можно несколько улучшить или нивелировать на этапе изготовления.

Предварительная подготовка металла

Чтобы избежать тепловой деформации готового изделия, заготовки для него можно предварительно закалить. Делают это в специальных мастерских или кузницах, в домашних условиях подобной работой заниматься не только опасно, но и бессмысленно. Для сборки печи можно заказать специальные закаленные листы стали, уже подогнанные под требуемые размеры и подрихтованные мастером. Для этого предоставьте мастерской выбранный для работы чертеж печки для бани из металла с указанными размерами деталей.

Особенности конструкции топки металлической печи

Изменив конфигурацию топки, можно добиться большей энергоэффективности от печи из металла. Для этого рекомендуется отказаться от установки колосников и сжигать топливо прямо на дне печного короба. Правда, это добавляет мороки с дровами – золу и угли во время горения придется убирать кочергой вручную.

Также можно уплотнить дверцу топки асбестовым шнуром. Это замедлит приток кислорода и сделает горение более равномерным. В самой дверке нужно сделать отверстия для притока кислорода и регулировать этот процесс по время протопки бани.

Цены на листовую сталь

Для сборки печи нужен лист стали, толщина металла в котором составляет 8 мм. Лист такого металла параметрами 2х6 метров обойдется примерно в 10-12 тысяч рублей без учета дополнительной обработки. Одного такого листа хватит для сбора компактной металлической печи.

Печь из металлических листов

Печь из металлических листов

Рассмотрим еще один вариант печи для бани – открытую металлическую каменку, обложенную кирпичом.

Этап 1. Подготовка всего необходимого

Большую часть расходных материалов можно приобрести в строительном магазине, то вот составляющие топки продаются лишь в специализированных торговых точках. Итак, в работе необходимы:

• листовая сталь (5 мм) для стенок конструкции;
• сталь (10 мм) для дна – оно должно быть толще, т. к. нижняя часть котла обычно больше подвергается воздействию высоких температур;
• заводские элементы котла (дверки, краны, бак и проч.);
• пруты арматуры ø3 мм – из них будет сооружена сетка для камней;
• швеллеры;
• жесть толщиной 1,5 мм для изготовления дымохода (точнее нижней его части);
• асбест для верхней части трубы.

Этап 2. Сборка конструкции

Печи-каменки со встроенным баком для воды: а — каменка с одинарными стенками; б — каменка с боковой стенкой в виде бака для воды; в — каменка с баками для воды и воздушным зазором в стене

Шаг 1. Вначале создается чертеж будущего котла – это очень важный и обязательный этап работы. В чертеже должны быть: вид конструкции сверху, сбоку и в разрезе, основные параметры всех элементов по отдельности (в миллиметрах), зарисовки самых важных узлов и проч.

Для этого нужно четко представлять себе принцип работы котла, владеть специальными терминами и «языком» схемы.

Разметка металлического листа

Сварка корпуса из вырезанных по разметке листов стали

Сварка корпуса

Сварка корпуса

Шаг 2. Покупка всего необходимого (это было описано в предыдущем разделе).

Шаг 3. Выполняется нарезка металла. Из листовой стали формируется толстостенный бокс, который и послужит корпусом для котла.

Шаг 4. Нарезанные листы свариваются. Для этого нужно быть профессиональным сварщиком или нанять такового (за соответственную плату), ведь сварочные швы должны быть идеальными.

Ввариваем отрезок трубы внутрь корпуса печи

Ввариваем отрезок трубы внутрь корпуса печи

Формируем бак для воды. В топочной камере прорезаем отверстие для дымохода

Бак для воды и дымоход с задвижкой

Оборудуем печь топочной дверцей

Сзади к водогрейному котлу привариваем трубку для подключения крана

Шаг 5. Строится кирпичный экран. Он необходим для смягчения действия высоких температур, источником которых будет металлическая конструкция. Сооружается своего рода короб из кирпича с вентиляционными отверстиями по периметру (как в предыдущем варианте).

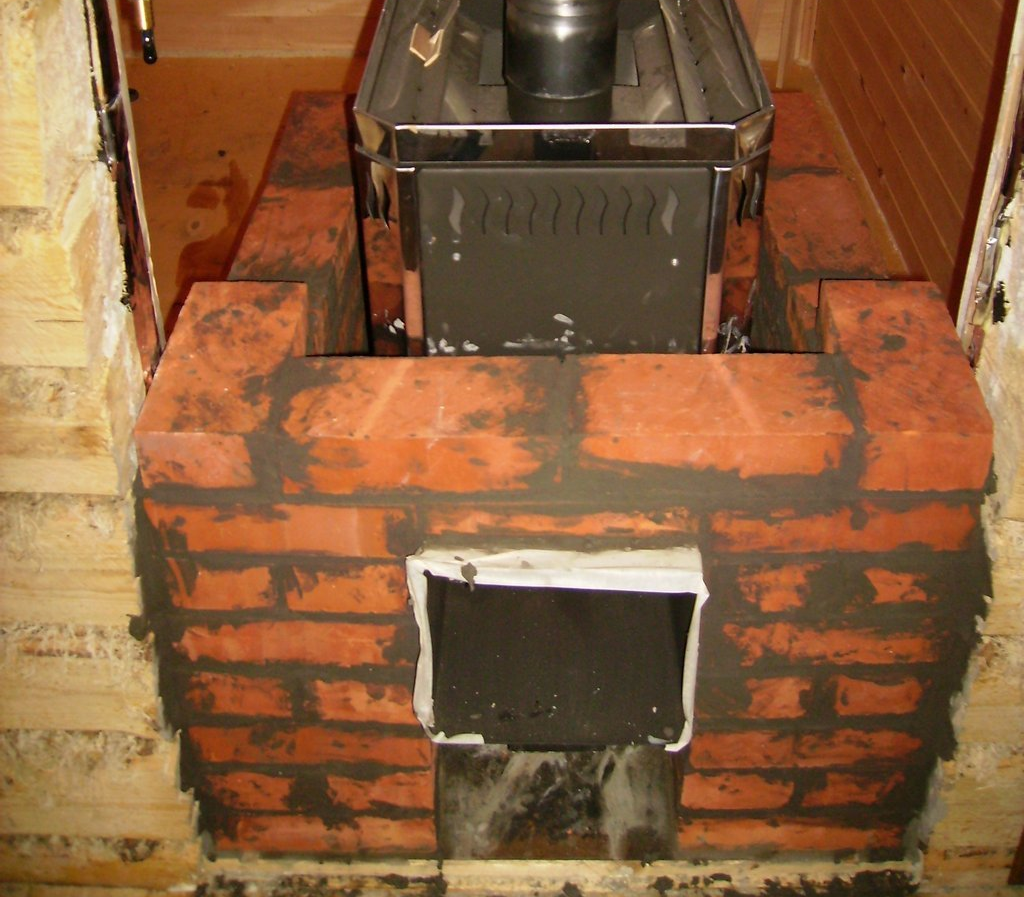

Пример обкладки печи в бане кирпичом

Пример обкладки печи в бане кирпичом

Пространственная схема и компоновка твердотопливного теплогенератора

Размеры твердотопливного котла зависят от габаритов и ориентации в пространстве камеры сгорания. Более широкое распространение получили вертикальные конструкции, поскольку такое расположение позволяет сэкономить место в котельной.

Традиционная схема вертикального твердотопливного котла:

• в нижней части размещается зольник с поддувалом;
• над зольником устанавливается чугунная колосниковая решётка;
• решётка встраивается в дно топки, которая должна быть оснащена надёжной дверкой;

• в над зоной топки в плоскости наибольшего теплового контакта располагается рабочая часть теплообменника.

Для настройки и контроля за работой агрегата в процессе эксплуатации вам понадобится специальное оборудование. К таковому можно отнести датчики температуры воды на входе и выходе из теплообменника и узлов системы отопления, датчики загрузки камеры сгорания, давления в ней и на отдельных участках котла и т.д.

Принцип естественной циркуляции теплоносителя реализовать его успешно удаётся далеко не всегда. Поэтому часто отопительный котёл оснащается дополнительным водяным насосом, который принудительно подаёт теплоноситель на теплообменник и/или в систему отопления.

Если в конструкцию твердотопливного котла включается насос, необходимо предусмотреть возможность регулировки его рабочих параметров, а также аварийного отключения. Твердотопливный котёл в случае поломки узлов и коммуникаций отопительной системы остановить невозможно. Поэтому необходима система отвода излишнего тепла – амортизационный бак с компенсационным клапаном или другое, уместное в вашем случае решение.

Обвязка твердотопливного котла

Приступаем к работе

Для того, чтоб самостоятельно соорудить надежный и несложный металлический котел, необходимо обзавестись следующими материалами:

• Полутораметровая труба диаметром более 0.5 м
• Метровая труба диаметром около 0.35 см
• Стальные петли, ручки и задвижки
• Листовой металл
• Арматура для изготовления колосниковой решетки или уже готовая решетка

Очень важно обратить внимание на толщину выбираемого металла – не менее 0.8 см. Чем меньше будет данное значение, тем быстрее материал начнет прогорать и придется задумываться над изготовлением нового котла. Все те, кто ценит надежность и долговечность, могут рассмотреть варианты кирпичных печей

Все те, кто ценит надежность и долговечность, могут рассмотреть варианты кирпичных печей.

Необходимо раскроить полутораметровую трубу на два отрезка:

1. Первый, длиной 0.9 м, будет предназначаться для изготовления топочной части
2. Второй, длиной 0.6 м, будет предназначаться для изготовления бака для воды

Если имеется возможность отыскать подходящего диаметра нержавеющую емкость для воды – это будет большим плюсом. Сталь, как и большинство иных металлов, в ближайшее время начнет покрываться ржавчиной.

Электрическое отопление в баню

Если имеется необходимость отапливать только парную, то идеальным решением является твердотопливная печь. В противном случае, когда нужно отапливать предбанник, душевую и прочие комнаты, имеющиеся в банном строении, это вариант можно смело отмести.

Для обогрева большой площади лучше использовать электрический котел. Его изготовление и монтаж не имеют технически сложных моментов. Все, что нужно, – это вварить водонагревательные ТЭНы в емкость с водой и грамотно обустроить теплообменную систему.

Преимущества банных котлов, работающих на электричестве очевидны:

• отсутствует необходимость обустраивать дымоходную систему;
• простота монтажа, эксплуатации и обслуживания;
• высокая эффективность.

Наравне с преимуществами имеется существенный недостаток: значительный расход электроэнергии.

Варианты изготовления

Существует несколько основных вариантов, как смастерить котлы для бани своими руками. Чертежи устройства нужно делаться максимально точными, чтобы избежать различных ошибок при сборке.

Из металлической трубы

Этот способ создания котла считается самым популярным и наиболее используемым. Чаще всего в качестве основного материала применяются толстостенные трубы из металла. Лучше всего использовать заготовки диаметром не менее 50 см и длиной примерно 1 м. С их помощью получится устройство, способное обогреть парную площадью 9 квадратных м.

Процесс изготовления котла прост и состоит из следующих этапов:

1. От арматуры отрезаются три одинаковых куска диаметром 1,4 см и длиной 30 мм. Эти детали будут использоваться в качестве опор для корпуса изделия.
2. Из листа стали вырезается круг (дно будущего устройства) такого же диаметра, как и труба.
3. Из кустка материала вырезается металлическая крышка для печки.
4. В середине проделывается отверстие. Его размер должен точно соответствовать диаметру дымохода.
5. В нижней части трубы формируется отверстие.
6. Затем изготавливается короб. Внутри него должна быть предусмотрена разделительная деталь, которая сформирует две камеры: для топки и золы.
7. На следующем этапе работы начинается сборка конструкции. Первым делом приваривается изготовленный короб, который должен выходить на улицу или в топочное отделение.
8. В предварительно проделанное отверстие вставляется труба дымохода.
9. Затем оборудуется фундамент под печь. В его качестве может быть бетонная стяжка либо железобетонная плита.
10. На него устанавливается устройство, а поверх крышки укладываются тяжёлые камни.
11. В самом конце строится тепловой экран из кирпича. Сделать его можно в виде небольшой стены либо обложить котёл целиком.

Из листов металла

Этот вариант изготовления отличается своей простотой и доступностью. В работе используется недорогая листовая сталь диаметром 5 и 10 мм, а также некоторые материалы, которые можно купить в любом строительном магазине города.

Порядок действий:

Рисуется чертёж будущего изделия с подробным представлением наиболее важных узлов.
Из купленных листов металла вырезаются отдельные заготовки нужного размера. При этом они должны точно соответствовать изготовленной схеме банного котла.
Кусок толстостенного материала загибается и формирует корпус устройства.
Затем края привариваются друг к другу

При этом важно сделать шов как можно более ровным и качественным. Если нет возможностей или навыков проведения подобной работы, то лучше всего нанять квалифицированного специалиста.
Во внутреннюю часть изготовленного корпуса вваривается отрезок трубы.
Затем формируется бак для воды.
В топочной камере делается широкое отверстие, в него устанавливается труба дымохода.
К ней прикрепляется специальная задвижка, которая будет контролировать силу тяги.
К конструкции приделывается топочная дверца.
С обратной стороны котла крепится небольшая трубка для подсоединения крана.
Вокруг устройства строится защитный экран из кирпича

Благодаря ему будет уменьшаться негативное воздействие высоких температур на людей. Кроме этого, он защитит от случайного прикосновения и сильного ожога.
