Котел Протерм: виды, особенности эксплуатации, достоинства и недостатки

Обзор котлов от производителя «Протерм»: «Медведь 50 KLZ»

Эта модель оборудования стоит 143 914 руб. Она представляет собой газовый напольный котел, который может работать на магистральном топливе. У потребителя будет возможность обеспечить подключение к сжиженному газу. Оборудование является двухконтурным и используется для отопления, а также для горячего водоснабжения. Конструкция обладает открытой камерой сгорания.

Для отвода продуктов сгорания необходимо подключение вентилятора. Этот котел «Протерм Медведь» имеет 10-литровый расширительный бак. В основе теплообменника лежит чугун, который увеличивает надежность работы и срок эксплуатации котла. Производитель позаботился о том, чтобы агрегат был защищен от перегрева теплоносителя в системе. Для этого инженеры снабдили модель охладительным контуром. Удобный пуск устройства обеспечивается электророзжигом.

Нюансы устройства газовых котлов

Газовые агрегаты Протерм оснащены защитными функциями, которые обеспечивают достаточный уровень безопасности и контроля за работой котла. Система включает:

…

защиту от замерзания;
предохранитель от блокировки насоса;
защиту от перегрева;
самодиагностику;
хорошую производительность горячего водоснабжения;
функцию вывода ошибок на дисплей.

Есть агрегаты комбинированного типа – способные работать на газе и на жидком топливе. Большая часть газовых устройств Протерм могут нагревать теплоноситель до 85ºC. При наличии теплообменника ГВС диапазон температуры жидкости составит от 40º до 65ºC.

Настройка газовых котлов Протерм

Неисправности газовых котлов Протерм и их устранение

Читайте здесь, как выбрать лучший навесной газовый котел?

Технические характеристики

Электрические котлы компании Protherm представлены компактными агрегатами, отличающимися высокой надёжностью и экономичностью. Благодаря широкому модельному ряду и возможности выбора моделей разной мощности котлы с успехом применяются как для небольших жилых помещений, так и для обширных общественных пространств, площадь которых может достигать 280 кв. м. Все приборы имеют очень небольшие размеры, что позволяет использовать их в любом интерьере, не опасаясь излишне загромоздить или визуально уменьшить пространство. Высота корпусов составляет всего 74 см, глубина – 31 см, а ширина – 41 см. Такие габариты характерны для всех моделей электрических котлов, что удобно при замене агрегата на новый или при планировании пространства перед приобретением прибора, в случае когда с моделью ещё не определились.

Вес котлов в среднем составляет 34 кг, что позволяет устанавливать их в любых помещениях, не опасаясь чрезмерной нагрузки на стены. Все котлы обладают высоким показателем КПД, максимальные значения которого достигают 99,5%, что говорит о полном исключении теплопотерь и направлении практически всей тепловой энергии на обогрев помещения.

Конструктивно электрокотлы Protherm представляют собой механическое устройство, состоящее из нагревательного элемента в виде ТЭНов, электронного блока управления, циркуляционного насоса, расширительного бака, воздухоотводчика и дин-рейки. Количество ТЭНов зависит от мощности модели и количества фаз. Так, маломощные однофазные приборы имеют один однофазный нагревательный элемент, в то время как мощные трёхфазные экземпляры оборудованы тремя однофазными ТЭНами. Блок управления состоит из промежуточного реле, предохранителей, клеммных зажимов и блока питания. От корректной работы именно этого прибора зависит своевременное отключение системы в случае аварийных ситуаций или скачков напряжения в сети.

Циркуляционный насос осуществляет нагнетание воды в систему и поддерживает в контурах рабочее давление. Дин-рейка служит основанием для установки модульного оборудования, включающего в себя реле, УЗО и стабилизатор напряжения. Воздухоотводчик работает в автоматическом режиме и нужен для выпуска скопившегося воздуха и пара, а также предотвращения взрыва корпуса в случае аварийного перегрева и закипания воды. Максимальные значения силы тока при включенных ТЭНах соответствуют 50 А, давление воды в системе равно трём атмосферам, температура теплоносителя может достигать 85 градусов.

Все модели оснащены терморегулятором, позволяющим самостоятельно выставлять необходимую температуру теплоносителя, а также отключать и включать прибор при достижении заданных параметров. Каждый котёл оснащён прибором, выполняющим эквитермический замер температуры, что позволяет значительно сократить расход электричества в зависимости от уличной температуры. Так, в холодные дни прибор автоматически повышает температуру теплоносителя в системе, а в тёплые – снижает.

Система безопасности представлена датчиками перегрева и давления, а также предохранительными клапанами с функцией антиблокировки насоса. Все модели оборудованы системой УЗО, защищающей людей и животных от удара током в случае прикосновения к неисправному прибору. Для автоматического снижения мощности котла при включении в домашнюю сеть других электроприборов система безопасности оснащена специальным регулятором нагрузки. Это предотвратит срабатывание автоматического отключения тока в случае перегрузки сети. Многие модели оснащены защитой от промерзания, автоматически включающей насос при понижении температуры до 8 градусов, и ТЭНы – при её опускании до трёх градусов.

Управление котлом осуществляется при помощи жидкокристаллического экрана с понятным и удобным интерфейсом. Приборы имеют одно- и трёхфазное исполнение и способны работать от сети с напряжением 220 и 380 Вт.

Устройство электрических котлов

Котел «Скат» оснащен всеми необходимыми модулями для обеспечения полноценного процесса отопления:

Теплообменник цилиндрической формы, выполненный из меди.
Также медные нагревательные элементы. Их мощность различна для возможности создания многоступенчатой системы нагрева.
Расширительный бачок, объемом 7литров. Выполняет функцию компенсации расширения теплоносителя в системе.
Для осуществления принудительной циркуляции теплоносителя в системе имеет в конструкции специальный насос с тремя скоростями.
Скопившийся в системе воздух в автоматическом режиме выводится через специальный воздухоотводчик.
В гидравлической группе имеется также клапан сброса давления для поддержания максимального давлений в 3 атмосферы.
Терморегулятор.
Группа датчиков, предохраняющих аппарат от замерзания, перегрева, блокировки циркуляционного насоса.

Нагревательные устройства для большей эффективности стоят снизу и сверху котла. Они объединены в блоки, количество которых в различных моделях неодинаково. Также и мощность блоков и отдельно взятых ТЭНов в устройствах различных модификаций отличается.

Ниже представлена схема устройства котла:

Отопительный блок.
Вентиль для сброса скопившегося воздуха в системе циркуляции теплоносителя.
Устройство теплообмена.
Индикатор давления.
Предохранительный клапан.
Ручка регуляции скорости насоса принудительной циркуляции.
Индикатор, отражающий деятельность насоса.
Заземление на обратке.
Заземление на стенках водонагревателя.
Насос для осуществления принудительной циркуляции.
Разъем для питания.
Контактор.
Электрическая плата контроля.
Датчик температуры.
Аварийный датчик температуры (аварийный ограничитель).

Устройство и принцип работы котлов Протерм

Рассмотрим подробнее наиболее популярные модели производителя Protherm.

Протерм Гепард 23 МТВ (MTV)

Эта модель настенного двухконтурного котла относится к среднему ценовому сегменту. Оснащена функцией нагрева жидкости для хозяйственных нужд, мощность устройства 23 кВт. На рынке существуют две модификации модели, естественный (МОВ) и принудительный (МТВ) отвод продукта сгорания.

Предусмотрено управление работой котла при помощи комнатного термостата или температурного наружного датчика. Конструкцией предусмотрен жидкокристаллический дисплей, при помощи которого и происходит контроль за работой устройства.

Гепард 23 МТВ не нуждается в подключении к дымоходной системе, поскольку имеет коаксиальную систему дымоотведения, что дает возможность монтажа в помещении без дымохода. Встроенный теплообменник выполнен из нержавеющей стали, предусмотрен датчик, контролирующий давление в системе.

Котел Протерм Гепард 23 МТВ

Работает в двух режимах зима/лето, регулировка мощности происходит благодаря модуляционной горелки. Вода приобретает заданную температуру по истечению 3-х секунд после открытия крана, КПД составляет 91%.

Предусмотрена функция защиты от замерзания и перегрева системы. Из плюсов — очень прост в эксплуатации, при работе не загрязняет окружающую среду, доступная цена.

Протерм Рысь

Способ монтажа настенный, котел предназначен для отопления помещения и подогрева горячей жидкости. В зависимости от площади помещения есть два варианта мощности 24 кВт и 28 кВт. Благодаря принудительному выводу продуктов горения, существует возможность монтажа в помещении без оборудованного дымохода, или если нет технической возможности его там обустроить.

Котел Протерм Рысь

Невзирая на небольшую стоимость, имеет хороший коэффициент полезного действия 94%, при этом расход топлива небольшой. Имеет два режима работы: экономный и комфортный. Благодаря встроенной электронике происходит автоматический розжиг, а также контролируется горение пламени.

Контроль температуры нагрева воды осуществляется при помощи датчика NTC, который установлен на выходе из вторичного теплообменника. Оборудован трехступенчатым циркуляционным насосом, предусмотрена защита от замерзания при понижении температуры ниже 5 градусов.

Протерм Скат

Модельный ряд 6 кВт, 9 кВт, 12 кВт, 18 кВт, электрический котел, имеет возможность ступенчатой регулировки мощности, работает очень тихо, подходит для отапливания небольших площадей.

Котел Протерм Скат

Устройство одноконтурное, предназначено для обогрева помещения, КПД составляет 98%, подключается к сети 220 В. Благодаря большому количеству функций, есть прекрасная возможность дистанционного управления.

Протерм Медведь 40 KLOM

Это наиболее популярная модель в данной линейке напольных чугунных газовых котлах, так же, как и модели Протерм КЛОМ 20, 30,40,50. Данная модель часто используется вместе с твердотопливным котлом, как дополнительный отопительный прибор.

Котел Протерм Медведь 40 KLOM

Несомненный плюс — это простота использования, высокий КПД 92%.Также в серии Медведь существует линейка Протерм 40 KLZ, который оснащен встроенным бойлером на 90 л, есть возможность замены отдельных чугунных секций, что значительно сокращает затраты, связанные с ремонтом.

Протерм Пантера (Panthera)

Предназначена для отапливания офисов, домов и обеспечения горячей водой. Возможны модификации с открытой камерой сгорания или герметичной. Пропускная способность горячей воды 13-15 литров, максимальная отапливаемая площадь помещения до 260 метров квадратных.

Может работать с низким давлением, наличие защиты от замерзания отопительной системы, имеет высокую степень безопасности. Благодаря дисплею, есть возможность отслеживать работу котла.

Котел Протерм Пантера

Конструкцией предусмотрены два теплообменника, один для обеспечения тепла в системе отопления, другой для горячей воды. Подходит для систем, где необходимо поддерживать минимальную температуру, есть режим “комфорт”, при его включении с крана течет горячая жидкость уже через 2 секунды. Есть система самодиагностики.

Протерм Ягуар

Относится к самым недорогим моделям настенных газовых котлов, предназначен для квартиры или жилого дома. Возможны два варианта мощности 11 и 24 кВт, пропускная способность 10 литров за минуту, наличие автоматической модуляции пламени, независимая работа двух контуров.

Котел Протерм Ягуар

Распространённые ошибки и неисправности

Некоторые наиболее распространённые неисправности газовых котлов вполне можно устранить самостоятельно, но исправление самых сложных ошибок необходимо доверить профессионалам сервисного центра.

Ошибка/неисправность	Код/обозначение	Способы устранения
Пониженный уровень давления в агрегате или отопительной системе	F0	Проверить работоспособность датчика давления, убедиться в отсутствии кабельных повреждений и целостности платы котлового управления
Отсутствие пламени в горелке	F1	Проверить работоспособность аварийного термостата и трансформатора розжига, убедиться в подаче газа и целостности газового клапана, произвести перезапуск
Быстрый перегрев газового котла	F3	Исключить засор в водяном фильтре и насосе, проверить работоспособность теплообменника, выполнить замену незамерзающей смеси
Обрыв в цепи температурного датчика	F4	Проверить показатели сопротивления на датчике, убедиться в целостности кабелей, соединяющих панель управления и датчик
Не распознаются входные сигналы	F7	Убедиться в работоспособности информационной панели, проверить панельные разъёмы
Размыкание цепи NTС-датчика и заземление ГВС-бойлера	F8	Прозвонить соединения, отсоединить и снова подсоединить элементы или полностью заменить датчик
Наличие короткого замыкания на тяговом датчике	F15	Выполнить разборку и очитку клеммных соединений, очистить трубки, при необходимости произвести полную замену узла
Низкий уровень давления внутри контура отопления	F22	Долить тепловой носитель до требуемого уровня, убедиться в полной герметичности системы и отсутствии течи
Стремительное нарастание температуры теплоносителя	F24	Заменить недостаточно производительное насосное оборудование и избавиться от завоздушивания в системе.
Неудачный первичный розжиг	F28	Для устранения ошибки/неисправности необходимо привлечь специалистов обслуживающего центра
Активизация противоморозной защиты вентилятора	F33
Повтор ошибки датчика на давление	F75

Современная отопительная техника от производителя из Словакии, к категории которой относятся одно- и двухконтурные газовые котлы Рrоthеrm, отличается высокой надёжностью и модельным многообразием. Эти добротные и недорогие котлы европейского качества из «среднего класса» вполне заслуженно пользуются популярностью и неизменно востребованы отечественными потребителями.

Серии модели

Ассортимент электрокотлов фирмы Protherm представлен одной модельной линейкой Скат.

Примечательно, что все серии котлов фирмы носят имена определенных животных. Например, газовые настенные котлы представляют собой «кошачью» серию (Рысь, Тигр, Пантера, Гепард и т.п.).

В серию Скат входят следующие модели:

Protherm Скат 6 КR 13 6 кВт;
Protherm Скат 9 КR 13 9 кВт;
Protherm Скат 12 КR 13 12 кВт;
Protherm Скат 14 КR 13 14 кВт;
Protherm Скат 18 КR 13 18 кВт;
Protherm Скат 21 КR 13 21 кВт;
Protherm Скат 24 КR 13 24 кВт;
Protherm Скат 28 КR 13 28 кВт.

Все котлы питаются от трехфазной сети напряжением 380 В. Исключением являются модели мощностью 6 и 9 кВт, способные работать от однофазной сети 220 В.

Агрегаты адаптированы к работе в России и странах бывшего СНГ. Они спокойно переносят колебания напряжения или перепады давления воды. Однако, все эти воздействия создают нежелательную нагрузку на узлы котла, преждевременно выводящую агрегат из строя.

Поэтому настоятельно рекомендуется пользоваться стабилизаторами напряжения и фильтрами для воды, чтобы сохранить котел в рабочем состоянии на максимально длительный срок.

ВАЖНО!

В 2021 году серия пополнилась новой моделью Protherm Скат RAY 12 KE /14 12 кВт, в которой появились некоторые улучшения компоновки узлов и повышено качество сборки.

Модельный ряд котлов Protherm — одноконтурные и двухконтурные

Газовое оборудование Протерм выпускается европейским производителем в нескольких модификациях, что позволяет подобрать оптимальную по функциональным возможностям, а также практичную и максимально удобную в эксплуатации модель.

Настенного типа

Настенное газовое оборудование обладает неоспоримыми преимуществами, среди которых компактные размеры, внешняя эстетичность, отличные эксплуатационные свойства, возможность адаптации к функционированию с разными энергоносителями посредством стандартной замены сопла, а также экономичность.

«Пантера». Недорогая модель с двумя теплообменниками для обогрева помещений и нагрева воды. Современный отопительный прибор с возможностью функционирования в системе закрытого типа. Обладает надёжной защитой от замерзания, автоматическим прекращением газовой подачи и контролем работы насоса.

Недорогой вариант отопительного прибора в линейке Protherm

«Ягуар». Бюджетный вариант оборудования, не имеющий режим зима/лето. Двухконтурный агрегат с закрытым типом камеры сгорания и управлением посредством ручек.

Простая модель с минимально необходимым набором функций

«Гепард». Двухконтурные турбированный котёл с мощностью 11–23 кВт и закрытым типом камеры сгорания. Даже маломощные модели способны нагревать 10–11 л воды за одну минуту. Настенный прибор, в котором движение теплового носителя осуществляется в принудительном порядке.

Турбированный котёл с высоким КПД

«Тигр». Отличается аккуратным внешним видом, информативным ЖК-дисплеем и очень простым управлением. Есть возможность программирования на разные режимы работы или функционирования в автоматическом режиме «комфорт». Есть возможность автоматического регулирование процесса горения, отличается особой системой зажигания.

Компактное оборудование с разными режимами работы

Основные характеристики котла

Напольного типа

Напольные одноконтурные и двухконтурные котлы имеют несколько достоинств, которые делают подобный вид оборудования востребованным у потребителей. Невозможно оставить без должного внимания высокие показатели производительности, максимальную эффективность тепловой отдачи, экономное расходование топлива, широкие функциональные возможности и гарантированную долговечность.

«Медведь». Чугунный высококачественный теплообменник делает агрегат долговечным и очень надёжным. Модель обладает режимом «Зима-лето» и удобным контролем тяги. Имеет автоматическое регулирование процесса горения и отличается особой системой зажигания.

Чугунный теплообменник предполагает долговечную эксплуатацию котла

«Бизон». Простой в использовании и долговечный котёл с высоким КПД, способный работать на разных видах топлива. Очень мощный агрегат с высокой степенью надёжности.

Мощное оборудоваение, которое может работать на разных видах топлива

Основные характеристики модели Бизон

Напольный котёл с надёжным теплообменником

Основные характеристики модели

Стационарный отопительный газовый котёл

Основные характеристики модели Медведь KLOM17

Режимы отопления Протерм Гепард

Газовый котел Протерм Гепард может работать в нескольких режимах:

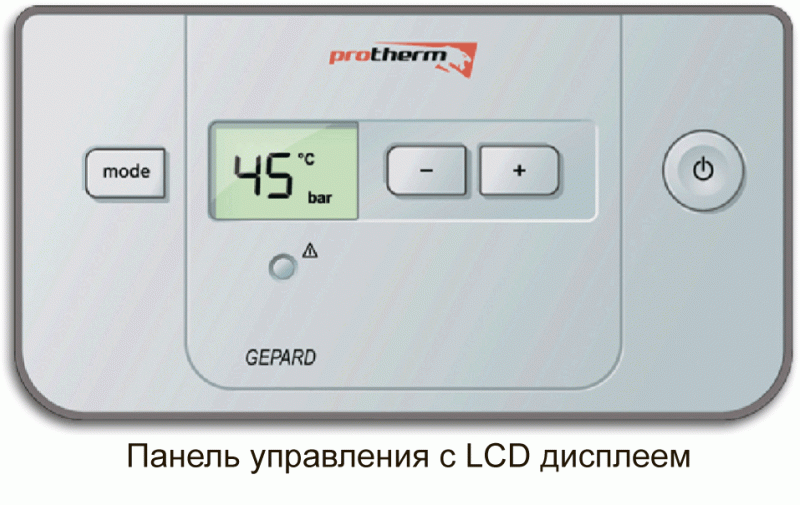

«Отопление» — необходимо нажать кнопку MODE один раз, и на дисплее отобразится символ «радиатор» с актуальным значением давления в отопительной системе. Находясь в этом режиме, агрегат работает только на производство отопления, ГВС при этом отключено.
«Лето» — активируется нажатием MODE дважды. На экране появится показатель давления в системе отопления вместе с символом «кран с каплей воды». В этом режиме котел работает только на снабжение горячей водой.
«Отпуск» — следует нажать кнопку MODE трижды, и на экране появляется символ OFF с показанием давления. В данном режиме отопление и ГВС не работает, но все защитные функции устройства активны.

Регулировку желаемой температуры отопления или горячей воды можно произвести с помощью кнопок «+» и «-». Настройку осуществляют следующим образом:

Температуру ГВС регулируют так: после нажатия кнопки «+» или «-» начинает мигать символ «кран с каплей воды» и «ºC». Необходимое значение температуры выставляется в диапазоне от 38ºC до 60ºC.
Температуру отопления выставляют также с помощью клавиш «+» и «-». После нажатия одной из них клацают на кнопку MODE, появляется мигающий символ «радиатор» и «ºC». Затем клавишами «+» и «-» выставляют оптимальное значение теплоносителя в диапазоне 38-85ºC.

Работа газового котла Протерм Гепард без терморегуляторов не слишком экономична. Для достижения максимальной экономии рекомендуется приобрести комнатный термостат.

Устройство

Газовые котлы состоят из следующих узлов:

Газовая горелка, совмещенная с первичным теплообменником.
Циркуляционный насос.
Трехходовой кран.
Газовый клапан.
Вторичный теплообменник.
Вентилятор турбонаддува.
Электронная плата управления с выводом органов настройки на внешнюю панель.
Система датчиков самодиагностики, замкнутая на плату управления.

Работа котла базируется на циркуляции теплоносителя с нагревом в первичном теплообменнике. Настройка температуры выполняется в трехходовом кране путем частичного смешивания с остывшим обратным потоком.

Подготовка горячей воды производится во вторичном теплообменнике от тепла только что нагретой ОВ. Режим горения поддерживается естественным образом, или с помощью вентилятора турбонаддува.

Все процессы постоянно контролируются датчиками, подающими сигналы о возникших проблемах.

Технические характеристики и особенности котлов Протерм
