Котел Protherm Скат: особенности, плюсы и минусы, установка, модельный ряд

Введение

Текст

Вы стали владельцем прямоточного электрического котла, предназначенного для систем центрального отопления, с возможностью регулирования теплового комфорта. Мы надеемся, что электрический котел Скат будет служить Вам долго и надежно. При его установке и обслуживании необходимо соблюдать определенные правила. Поэтому просим Вас внимательно ознакомиться с содержанием настоящего руководства по обслуживанию и при работе с котлом действовать согласно приведенным в нем рекомендациям и инструкциям. Мы верим, что электрический котел СКАТ поможет Вам создать у себя дома приятную атмосферу и оптимальный тепловой комфорт

Обратите, пожалуйста, внимание на следующие основные моменты:

Котел вместе с сопутствующим оборудованием должен быть установлен и использован в соответствии с проектной документацией, соответствующими действующими законами и техническими нормами, а также инструкциями изготовителя.

2. Котел должен быть установлен только в

специально предназначенных для этого помещениях.

3. Введение котла в эксплуатацию после его

установки может проводить только

аттестованный фирмой Protherm специалист специализированной организации.

Котел соответствует требованиям стандартов и нормативных документов, действующих на территории Российской Федерации, что подтверждается Сертификатом Соответствия, выданным уполномоченным органом, Разрешением на применение от Федеральной службы по экологическому, технологическому и атомному надзору.

В случае возникновения каких-либо неисправностей обращайтесь только в специализированную сервисную организацию – непрофессиональное

Введение

вмешательство может повлиять на гарантию оборудования.

Сотрудник сервисной организации, вводящий котел в эксплуатацию, обязан ознакомить пользователя с техникой безопасности при обслуживании оборудования и управлением работой котла; операциями, которые пользователь имеет право производить самостоятельно и операциями, проводить которые имеет право только квалифицированный специалист сервисной организации. Если указанная сервисная организация является одновременно и поставщиком котла, она обязана обеспечить сохранность оригинальной упаковки котла на случай его возможной транспортировки.

7. Проверьте целостность и комплектность

поставки.

8. Убедитесь, что поставленный вам тип

котла по своим входным параметрам (указаны на заводском шильдике), подходит для работы в данном регионе. Под входными параметрами понимают: напряжение электрической сети.

9. В случае, когда у Вас нет определенной

уверенности в правильности производимых Вами действий по обслуживанию котла, найдите и внимательно изучите соответствующие указания и рекомендации, содержащиеся в настоящем руководстве по обслуживанию, и действуйте исключительно в соответствии с ними.

10.

Не устраняйте и не повреждайте обозначения или надписи на котле.

Оригинальную упаковку котла, на случай его возможной транспортировки, сохраняйте нетронутой до тех пор, пока котел не будет запущен в эксплуатацию.

11.

Для ремонта пользуйтесь только оригинальными запасными частями. Запрещается вмешательство во внутреннее устройство котла и внесение в его конструкцию каких-либо изменений.

12.

В случае длительной остановки котла рекомендуется опорожнить его и отключить от электрической сети. Данная рекомендация дается с учетом общих

4.1

Облицовка в виде шкафа для изделия должна быть вы- полнена согласно соответствующим правилам.

Если вы желаете для вашего изделия облицовку в виде шкафа,обратитесь в специализированное сервисное предприятие.Ни в коем случае не облицовывайте изде- лие самостоятельно.

Попросите специалиста,установившего изделие, объяснить вам расположение запорных устройств и порядок обращения с ними.
Откройте сервисные краны в подающей и обратной линиях системы отопления.

Откройте запорный вентиль холодной воды.

Ввод изделия в эксплуатацию выполняйте только в том случае,если облицовка полностью закрыта.

Убедитесь,что включено электропитание изделия.

–Изделие включится сразу после подключения к электросети.На дисплее отобразится текущая температура в подающей линии системы отопле- ния.

Указание

Чтобы устройства защиты от замерзания и контрольные устройства продолжали рабо- тать,нужно включать и выключать изделие через опциональный регулятор.За подроб- ностями обратитесь к своему специалисту.

Указание

После каждого включения изделие запускается в предварительно выбранном режиме эксплуа- тации.

Данные на марки- ровочной табличке	Значение
	Читайте руководство!
6..Мощность
..KE /14Обозначение	типа
RU, UAСтрана постав	ки
RayОбозначение изде	лия
ww/jjjjДата производст	ва:месяц/год
PMSДопустимое общ	ее избыточное давле- ние в режиме отопления
Tмакс. (например, 85°C)	Макс.температура теплоносителя в подающей линии
В,Гц	Напряжение и частота тока в сети
Вт	макс.потребляемая электрическая мощность
IPТип защиты
	Режим отопления
PДиапазон	номинальной тепловой мощности
QДиапазон	тепловой нагрузки
	КодDataMatrixс серийным номером, цифры с7по16 =артикул изделия

Нажимайте до тех пор,пока на дисплее не по- явится нужный режим эксплуатации.

Символ	Режим эксплуатации
+	Режим отопления+режим ГВС
	Режим отопления
	Режим приготовления горячей воды и режим защиты от замерзания
(символ отсут- ствует)	Режим защиты от замерзания
	Если температура в подающей линии системы отопления и требуемая тем- пература горячей воды настроены на низкие значения,на дисплее появля- ется символ.

1.Нажмите кнопку или ().

◁ На дисплее отображается мигающая индикация температуры в подающей линии системы отоп- ления.

С помощью кнопки и кнопки настройте нужную температуру в подающей линии системы отопления.

Настройте на регуляторе нужную температуру пода- ющей линии системы отопления(→ Руководство по эксплуатации регулятора).

AТемпература в подаю- щей линии в°C

BОтопительные кривые

CТемпература наруж- ного воздуха в°C

DРасчётная темпера-

тура помещения в°C

Отопительная кривая отражает соотношение между тем- пературой наружного воздуха и расчетной температурой в подающей линии.

Настройка отопительной кривой возможна только при наличии датчика температуры наружного воздуха.

От правильного выбора отопительной кривой зависит уровень комфорта,эффективности и экономичности при эксплуатации системы отопления.Слишком высокая на- стройка отопительной кривой вызывает чрезмерное уве- личение температуры в системе отопления и,как след- ствие,повышенный расход электроэнергии.При слиш- ком низкой настройке отопительной кривой нужная тем- пература достигается только спустя долгое время или вообще не достигается.

Попросите вашего специалиста объяснить вам схему настройки отопительной кривой.

Настройка газового котла Протерм Медведь

Напольный газовый котел Протерм Медведь имеет простую конструкцию. В продаже есть модели, которые могут дать только отопление, а есть и те, что производят горячую воду. В зависимости от характеристик, настройку газового котла Протерм Медведь производят следующим образом:

Температура ГВС – нажимают кнопку MODE, начнет мигать лампочка в левом верхнем углу, а в правом нижнем будет гореть другой диод. При помощи кнопки с изображением двух стрелок, направленных вверх, устанавливают необходимую температуру в бойлере в диапазоне 40-70ºC. Подтверждают выбранную температуру нажатием кнопки MODE.
Температура теплоносителя – в режиме установки температуры отопления лампочка мигает в левом верхнем углу. С помощью кнопки с двумя стрелками, направленными вверх, устанавливают необходимую температуру теплоносителя в диапазоне 45-85ºC. Для активации выбранного значения нажимают кнопку MODE.

В перечне температур есть параметр —. При его выборе газовый котел переходит на работу в летнем режиме, когда отопление отключено, а режим горячего водоснабжения работает.

При подключении к котлу эквитермического регулятора температуры проводят дополнительные настройки.

Газовый котёл Protherm (Протерм) выпускается известной компанией Protherm, основанной в Словакии более четверти века назад. Модельный ряд этого производителя характеризуется удачным сочетанием уровня мощности нагрева и показателей экономичности энергопотребления.

Возможности электрических котлов Протерм

Целесообразно устанавливать электрокотел, если нет возможности подключения к газовой магистрали или в качестве дополнительного теплогенератора. Настенные электрические модели серии Скат выпускаются в широком диапазоне мощностей: 6, 9, 12, 14, 18, 21, 24, 28 кВт. При выборе модели необходимо учитывать теплопотери помещения.

Все электрические котлы Протерм изначально оснащены встроенным расширительным баком на 7 л. Кроме того, имеется трехскоростной насос, обеспечивающий принудительную циркуляцию воды в системе. При включении мощность наращивается постепенно, чтобы не допустить скачков напряжения в электросети.

Дисплей, размещенный на передней стенке, дает возможность следить за температурой и давлением воды в системе, а также в ручном режиме изменять температуру теплоносителя. Ко всем моделям может быть подключен внешний программатор. Возможно автоматическое изменение режима работы в зависимости от температуры воздуха внутри помещения или на улице.

Модели 6к и 9к (с мощностью 6 к Вт и 9 кВт) могут работать при напряжении как 220 В, так и 380 В. Одна из самых популярных моделей — электрический котел protherm скат 9к, об этом свидетельствуют отзывы потребителей (модели 6к, 14к и 24 кВт также пользуются большим спросом).

Так же, как и в других моделях, нагрузка на ТЭНы распределяется равномерно, что позволяет продлить их срок службы. Есть возможность легко подключить бойлер косвенного нагрева для горячего водоснабжения, причем температура может устанавливаться отдельно для отопительной системы и ГВС. Кроме того, есть возможность подключения тарифных счетчиков.

Технические характеристики

Настенные электрические котлы Протерм Скат предназначены для нагрева воды в системах отопления, в которых циркуляция происходит при помощи встроенного в котел насоса. Они имеют следующие характеристики:

Модели — 6к, 9к, 12к, 14к, 18к, 21, 24к, 28к;
Напряжение в сети — 220 В (для моделей 6к и 9к), 380 В (для всех остальных моделей);
Максимально допустимая температура воды в системе — 85 °С;
Максимальное давление насоса — 50 кПа;
Объем расширительного бака — 7 л;
Минимальное давление теплоносителя — 1 бар;
Максимальное давление теплоносителя — 3 бар;

Выход отопительной системы — G 3/4 ˮ;
Патрубок для заполнения и слива — G 1/2 ˮ;
Габаритные размеры (высота / ширина / глубина) — 740 / 410 / 330 мм;
Вес (без воды) — 34 кг;
Средний КПД — 99,5 %.

Поверхности имеют защитное покрытие из стали. Крепление производится задней поверхностью на стену. При работе агрегата не требуется постоянное присутствие, так как контроль и изменение режима работы происходит автоматически в соответствии с заданными параметрами. Каждый электрокотел имеет на панели управления включатели режимов мощности, обеспечивающие следующие показатели в зависимости от модели:

Мощность, кВт \ модель	6к	9к	12 к	14к	18к	21к	24 к	28к
I	6	6	12	12	14
I+II	3	3	6	9	12	15	18	21
I+III	3	3	6	12	12	18	18	21
I+II+III	6	9	12	15	18	21	24	28

Особенности электрокотлов Протерм

Устанавливая в своем домовладении такой электрический агрегат, вы делаете отличный выбор. Чем покупать оборудование от сомнительных брендов, лучше немного переплатить и взять действительно стоящую вещь от известного производителя – от качества используемого котла зависит работоспособность всей системы. Тем более что компания Protherm обладает большим опытом в области выпуска электрического отопительного оборудования.

Существует только один модельный ряд — Скат.

Обогрев жилья, не подключенного к газовым магистралям, это всегда большая проблема. Существующие на рынке электрические котлы обладают либо высокой стоимостью, либо не могут похвастаться достаточным функционалом

В этом случае всегда обращаешь внимание на малогабаритные и аккуратные газовые модели, работающие в автоматическом режиме и не загромождающие пространство. Компания Protherm готова предложить владельцам загородного жилья аналогичные решения, но работающие от электрической сети. Электрические котлы protherm – это уникальное решение, обладающее должной экономичностью

Они устанавливаются как в жилых, так и в нежилых здания, исправно генерируя тепло. Представлены единым модельным рядом под названием Скат – на выбор покупателей имеются образцы с тепловой мощностью от 6 до 28 кВт. Благодаря этому могут обогревать помещения площадью до 280 кв. м

Электрические котлы protherm – это уникальное решение, обладающее должной экономичностью. Они устанавливаются как в жилых, так и в нежилых здания, исправно генерируя тепло. Представлены единым модельным рядом под названием Скат – на выбор покупателей имеются образцы с тепловой мощностью от 6 до 28 кВт. Благодаря этому могут обогревать помещения площадью до 280 кв. м.

Простое одноконтурное исполнение – если вы любите простое и надежное оборудование, вам обязательно понравится продукция указанного бренда;
Широкий диапазон мощности – есть возможность выбрать аппарат, подходящий по мощности и по своей цене;
Высокий КПД – эффективность, по словам производителя, составляет 99,5%. Это означает, что практически вся затраченная электроэнергия превращается в тепло, без существенных потерь;
Абсолютно бесшумная работа – даже если оборудование будет стоять в спальне, оно не помешает как следует выспаться;
Наличие точной регулировки температуры – создайте в своем доме комфортную и уютную атмосферу;
Наличие универсальных моделей – они могут работать от однофазных и трехфазных сетей с напряжением 220 или 380 В;
Легкий монтаж – вы сможете справиться с установкой самостоятельно, не прибегая к помощи специалистов.

Стоимость оборудования может показаться высокой, но Protherm всегда отвечает за качество своей продукции.

3.2.1

4 Кнопка Режим:настройка ре- жима отопления(отоп-

ление+горячая вода, только отопление, только горячая вода, ожидание); OK:под- тверждение изменения значения в диагности- ческом режиме

5Кнопки настройки

режима приготовления горячей воды

( )

Настройка темпера- туры горячей воды в накопителе горячей воды(опция)

1Давление наполне- ния,код ошибки или дополнительная ин- формация

Индикация в зависи- мости от режима на- стройки

2Текущая температура

в подающей линии си- стемы отопления при наличии запроса на отопление,в осталь- ных случаях расчётная температура в пода- ющей линии системы отопления

3Расчётное значение температуры горячей воды

1Дисплей и элементы управления

2Кабельный ввод для подключения к элек- тросети

3Обратная линия си- стемы отопления

4Подающая линия

системы отопления

Заводская табличка находится внутри на дне корпуса.

Маркировка изделия единым знаком обращения на рынке государств-членов Евразийского экономического союза подтверждает соответствие изделия требованиям всех технических регламентов Евразийского экономиче- ского союза и всех представленных в нём стран.

При условии соблюдения предписаний относительно транспортировки,хранения,монтажа и эксплуатации, ожидаемый срок службы изделия составляет10лет с момента установки.

Как работает Протерм Гепард при подключении терморегуляторов?

Когда газовый котел Протрем Гепард работает без комнатного термостата, нагрев помещений зависит от настроек температуры теплоносителя.

При подключении к газовому котлу Протерм терморегулятора появляется возможность установить желаемую температуру отопления. Она должна быть такой, чтобы агрегат смог поддерживать ее, независимо от температуры на улице. Регулятор будет управлять нагревом только в выбранном диапазоне.

Обратите внимание! В комнате, где размещен комнатный регулятор, радиаторы не могут оснащаться термостатическими клапанами. Агрегат Протерм с двухпозиционным регулятором способен поддерживать заданную температуру отопления

Котел будет получать сигнал на включение или выключение в зависимости от температуры в комнате, в которой находится регулятор

Агрегат Протерм с двухпозиционным регулятором способен поддерживать заданную температуру отопления. Котел будет получать сигнал на включение или выключение в зависимости от температуры в комнате, в которой находится регулятор.

При подключении к газовому прибору регулятора непрерывного действия мощность будет изменяться плавно, чтобы поддерживать установленную температуру в помещении.

Комнатный регулятор будет контролировать температуру в помещении и посылать сигнал агрегату о выключении, если уровень тепла достиг заданного или о включении, если температура уменьшится.

Самым современным и точным является эквитермическое регулирование. Оно выполняется терморегулятором с датчиком наружной температуры. При подключении такого устройства к газовому котлу последний будет регулировать температуру теплоносителя в зависимости от условий на улице.

Если работой агрегата управляет эквитермический регулятор, не рекомендуется устанавливать максимальную температуру теплоносителя – это существенно снизит эффективность работы системы.

Неисправности газовых котлов Протерм и их устранение

Особенности розжига разных моделей газовых котлов

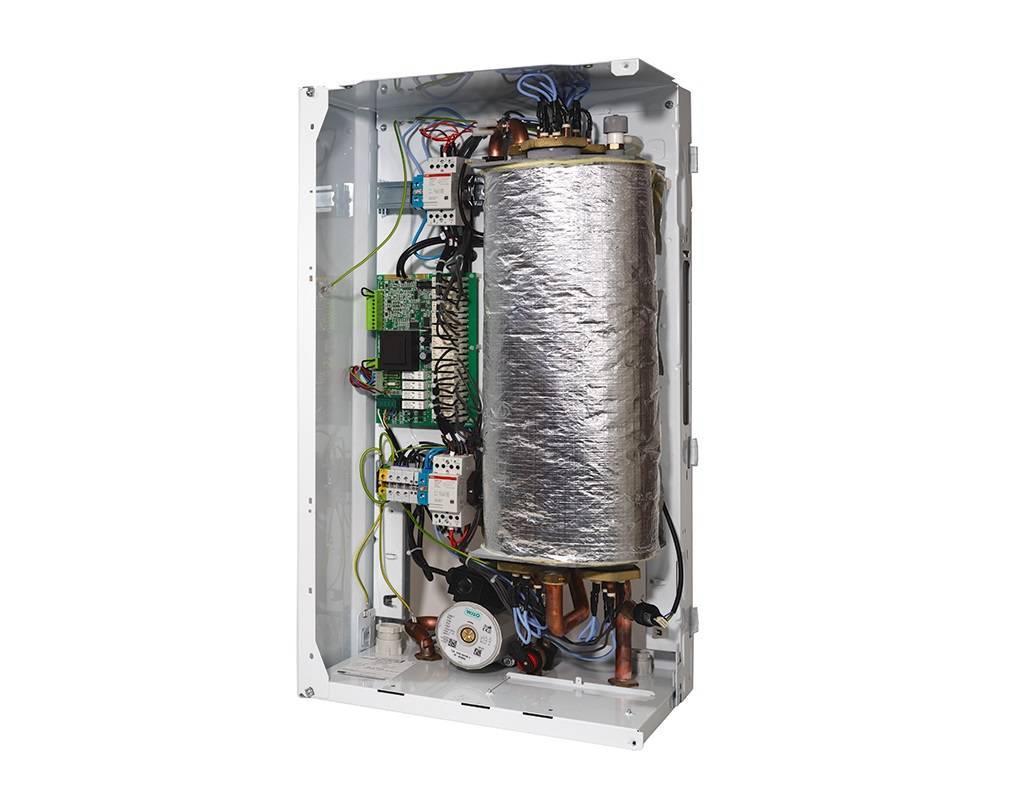

Электрический котел отопления Скат

Диапазон тепловой мощности: от 6 до 28 кВт

Электрокотел отопления Protherm СКАТ обладает целым рядом неоспоримых преимуществ по отношению к газовым котлам, и представляет разумную альтернативу газовому отоплению:

КПД 99,5%, при соблюдении правил эксплуатации остается неизменным в течение

всего срока использования;

простой монтаж; экологичность и бесшумность; удобство управления, регулировки и обслуживания; новый стильный корпус; нет необходимости в каких-либо разрешительных документах.

Особенности электрокотла Протерм Скат:

Удобство и простота комбинирования с накопительным водонагревателем

системы горячего водоснабжения; простой монтаж в комплекте с бойлером;

Возможность работы котлов мощностью 6 и 9 кВт от сети переменного напряжения

220 В.;

Широкий модельный ряд — 8 моделей от 6 до 28 кВт; Эквитермическое регулирование (погодозависимая автоматика); Защита от превышения и резких скачков напряжения; Плавное регулирование мощности; Возможность внешнего управления мощностью котла для предотвращения превышения нагрузки в сети (подключение реле разгрузки); Возможность работы в каскаде; Полная комплектация для начала работы без дополнительного оборудования — циркуляционный насос, расширительный бак; группа безопасности; Высокий КПД; Быстрый отклик на увеличение потребности в тепле; Современный дизайн;

На некоторых функциональных особенностях электрического котла Protherm Скат имеет смысл остановиться потробнее.

Плавная регуляция мощности котла

На наш взгляд, очень удобной функцией, реализованной в электрокотле Скат, является возможность плавного увеличения мощности. Данная особенность котла позволяет защитить электрическую сеть Вашего дома от резких скачков нагрузки при включении котла. Кроме того функция плавной модуляции мощности позволяет достичь высокого уровня теплового комфорта при отоплении.

Плавное регулирование мощности котла осуществляется за счет последовательного подключения или отключения отдельных нагревательных элементов теплообменника. К примеру, в электрическом котле Протерм Скат 9KR13 при установленных двух ТЭНах мощностью 6 и 3 кВт, функция постепенного увеличения мощности позволяет плавно увеличивать нагрузку с дискретностью всего в 1 кВт!

Защита от замерзания

В электрическом котле Протерм Скат реализована защитная функция от замерзания теплоносителя (воды) в котле. Данная функция не защищает от замерзания систему отопления или горячего водоснабжения.

Для предотвращения замерзания электрокотел Скат работает следующим образом:

При понижении температуры теплоносителя в теплообменнике электрокотла ниже 8°C, его насос автоматически включается и работает до тех пор, пока температура теплоносителя в электрическом котле не поднимется до +10°C. А при снижении температуры теплоносителя до +5°C электрокотел Скат включается на отопление и работает до достижения температуры теплоносителя +25°C. Но если температура теплоносителя всё-равно будет снижаться, то при понижении температуры ниже +3°C электрокотел блокируется.

Насущным вопросом для всех владельцев котлов электрических является проблема экономии электроэнергии. На некоторые вопросы отвечает наша статья о снижении энергозатрат при эксплуатации электрокотла

материалы на электрокотел «Скат»

Проспект 3.49 МБ

Паспорт 266.46 КБ

Инструкция 1.31 МБ

Сервисная Инструкция 10.2 МБ

Основные модели

Модельный ряд «Скат» довольно широк из-за различных мощностей котлов. Такой разброс необходим для полного обеспечения потребностей в отоплении любых помещений: начиная от маленьких комнат, заканчивая крупными производственными помещениями.

Настенные варианты — это преимущественно одноконтурные устройства (но имеются и двухконтурные с возможность подачи ГВС), созданные для обогрева квартир и жилых домов. Они просты и удобны в эксплуатации и монтаже.

Важно! Мощность колеблется в пределах от 6 до 24 кВт. Крепление на стену отметает необходимость оборудования дополнительной комнаты под отопительную систему

Скат 6 кВт

Котел с производственной мощностью в 6 кВт при правильной настройке и продуманной системе отопления способен обогревать дом площадью до 60 квадратных метров. Мощность делится между двумя блоками нагревательных элементов по 3 кВт каждый. Шаг многоступенчатой регулировки равняет 1 кВт. Масса модификации равна 34 килограмма. Это делает возможным установку котла прямо на стену. Рабочее напряжение 220 или 380 В (работает от трехфазных и однофазных сетей). Оборудование имеет собственное простейшее программное обеспечение, благодаря чему имеет возможность самостоятельно регулировать нагрев теплоносителя.

Электрокотел скат 9 квт

В плане энергопитания данная модель также универсальна: может питать от однофазной сети с напряжением 220 В либо от трехфазной в 380 В. Мощность в 9кВт между двумя блоками ТЭНов делится не на равные части: один из них 6 кВт, второй берет на себя оставшиеся 3 кВт.

Пропорционально мощности увеличивается и возможная площадь для обогрева — у этой модификации она равняется уже 90 квадратным метрам. На панели котла установлен дисплей. На котором отображаются основные данные о системе и состоянии теплоносителя.

12 кВт

Этот вариант работает исключительно на питании от трехфазной сети в 380 В, имеет два отдельных блока нагревательных элементов, каждый по 6 кВт.

Таким котлом обеспечивается обогрев жилища площадью до 120 квадратных метров. Несмотря на довольно высокую мощность, является настенной моделью.

24 кВт

Режим питания — от сети с напряжением 380 В. Нагрев обеспечивают четыре блока ТЭНов по 6 кВт. Наибольшая площадь помещения для отопления составляет 240 квадратных метров. Оснащен дисплеем на передней панели, на который выводятся подробные данные о состоянии системы отопления и окружающей среды. Также котел оборудован чувствительной пошаговой настройкой мощности. Это позволяет не только выбрать подходящий температурный режим, но и обеспечить значительную экономию электроэнергии.

К аппаратам любой мощности и модели имеет возможность подключения дополнительного контура для нагрева ГВС. На оборудование любой модификации производителем дается срок гарантии равный одному году.

Важно! Для экономии средств за оплату электроэнергии рекомендуется покупка двух электрических счетчиков на ночной и дневной тариф (в случае, если предусмотрена отдельная оплата)

Устройство газового котла Протерм

Различные модификации газового оборудования имеют индивидуальные особенности устройства.

Изготовление котлов с применением низкотемпературного чугуна способствует эффективной минимизации тепловых потерь. Особенностью устройства отопительных приборов бренда «Протерм» является также необычный, достаточно экологически чистый способ сжигания топлива.

Основные узлы газового отопительного оборудования представлены:

системой розжига;
горелкой;
теплообменником.

Источник тепла представлен пламенем горелки, в которой сжигается газ, а за нагрев теплового носителя отвечает теплообменник. Процесс газовой подачи регулируется посредством термостата, при этом продукты сгорания, представленные преимущественно водяными парами и углекислотой, выводятся через дымоходную систему.

Котлы Протерм используются для отопления и горячего водоснабжения
