Как установить радиатор отопления своими руками?
Выбрав отопительную систему, следует внимательно ознакомиться со всеми технологическими документами, прилагающимися к ней. Именно от этих, казалось бы ненужных бумажек, будет зависеть тип крепления, материал, используемый для него, и, естественно, долговечность самих радиаторов.
Схема системы отопления( установка системы отопления)
Для начала проведите все подготовительные работы, предшествующие монтажу радиаторов. Определите, какая разводка установлена в вашем жилом помещении: двутрубная или однотрубная, от этого также зависят некоторые моменты, о которых будет рассказано позже. Подберите весь необходимый для вас арсенал инструментов и займитесь расчетом. Выясните, сколько вам кронштейнов понадобится, какой тип кронштейна будет наиболее подходящим под ваш тип отопления.
Помните, что кронштейн для радиатора очень важен, и эту маленькую деталь нельзя упускать из виду. Обычно расчет ведется так: один кронштейн на один условный м2. Плюс один кронштейн для радиатора. Заблаговременно подготовьте их и проверьте их качество, дабы в конце система попросту не сорвалась, и вы могли получить чудное купание в горячих источниках не выходя из квартиры.
Известная ошибка котел baxi — ошибка e01 и ее решение. Измеряем вес чугунной батареи отопления сюда.
Самые надежные это инфракрасные обогреватели карбоновые. Подробнее о них: https://prootoplenie.com/sistemy-otopleniya/chastnyjj-dom/infrakrasnye-obogrevateli-dlya-dachi.html
Перед монтажом обязательно слейте из системы воду и воспользуйтесь насосом, который позволит избежать даже малейших остатков воды. Перекройте весь отопительный контур. Проверьте с помощью уровня уже установленную батарею на кронштейн для радиатора. Будьте внимательны: все должно быть ровно и чётко, даже если это только пробные замеры.
При непосредственной установке используйте динанометрические ключи, чтобы все технические моменты были выполнены идеально точно; подготовьте дополнительные расходные материалы:
- Пакля;
- Герметик;
- Специально пропитанная масляная краска;
- Уплотнительная лента, созданная специально для таких целей.
А так же инструменты:
- Динамометрические ключи;
- Строительный уровень;
- Дюбеля;
- Функциональные и соединительные элементы;
- Байпас;
- Муфта;
- Ниппели;
- Уголки.
- Запорные вентили с соответствующими радиатора резьбой и диаметром;
- Специальные втулки и сгоны.
Только правильная установка и эксплуатация может гарантировать длительную и качественную службу как радиаторов, так и кронштейнов
Теперь процесс установки будет происходить с максимальной точностью. Распределите секционные радиаторы, а также кронштейны для радиаторов так, чтобы после ничего не искать. Отключенная и очищенная перед монтажом система не требует особой подготовки.
Но важным моментом будет именно соблюдение технической стороны установки батарей. Только полное соответствие технологии может гарантировать адекватную работу радиаторов.
Инструкция для очумелых ручек! Инструкция, как делается печь буржуйка чугунная. Самые экономичные электрокотлы для отопления дома своими руками! Быстрее смотри здесь.
Итак, радиаторы подготовлены, а кронштейны для радиаторов отопления подобраны. В случае, если отопительная система однотрубная, следует ещё и подобрать байпас, который будет своеобразной защитой от различного рода неприятностей. Занимаясь расчётами местоположения радиаторов, помните, что лучше всего устанавливать с незначительным уклоном в сторону теплоносителя, чтобы не «завоздушить» радиатор и трубу/батарею, то есть, не допустить попадания ненужного воздуха в батарею.
Перечень моментов, отклонение от которых невозможно
- Расстояние между стеной и батареей должно быть 3-5 см.
- Расстояние от пола до радиатора минимум 6 см, в идеале от 10 см.
- Детали подводки к устройствам отопления должны быть расположены так, чтобы уклон составил 0,005, но лучше его увеличить до 0,01.
- Один метр трубопровода обязан быть наклонен в сторону циркуляции как минимум на 0,5 см.
- Рассчитывать угол наклона нужно по длине, устанавливаемых трубных отрезков.
После можете смело начинать установку радиаторов, но обязательно учитывайте, что изделия из стали, биметалла и алюминия нельзя распаковывать до самого начала использования.
Как подключить радиатор отопления с нижним подключением?
Существует несколько способов подключения секционных батарей к отопительной системе. У каждого из них есть свои плюсы и минусы. Диагональное подключение идеально подходит при горизонтальном положении трубопровода, боковое позволяет осуществить соединение с одной стороны, а нижнее сочетается с интерьером и эстетично выглядит.
Особенности
Радиаторы с нижним подключением популярны за счет того, что помогают скрыть наличие труб.
Чаще всего данный способ встречается в частных домах, поскольку трубопровод находится непосредственно под строением.
Уходящие вниз трубы значительно освобождают полезную площадь и не бросаются в глаза. Однако стоимость секционных радиаторов, использующих нижнее подключение значительно выше других.
На данный момент производится только два вида батарей такого типа: стальные и панельные. Стальные радиаторы легко монтируются и имеют небольшие размеры. В панельных батареях используется термостатическая арматура с узлами подключения. От количества секций зависит быстрота нагрева помещения. Для маленьких комнат достаточно 3-6 панелей. Просторные помещения требуют большего количества секций.
Панельные радиаторы отопления
https://youtube.com/watch?v=esXEbda3_qg
Стальные батареи во многом превосходят панельные, поскольку имеют возможность установки в любом положении и вода поступает в последнюю секцию напрямую. Что очень удобно в случае замены старых конструкций на новые. Они соответствуют всем типам подключения, в отличие от современных радиаторов, которые могут не подходить для многих старых систем отопления.
Стальные радиаторы отопления
Проблему старых двухтрубных батарей можно решить перекладкой. Правда такая операция обходится дороже и отнимает большое количество времени.
Монтаж
Во время проведения работ не стоит снимать производственную упаковку. В процессе установки радиаторы часто подвергаются механическому воздействию, что сказывается на внешнем виде конструкции. Наличие защитной пленки помогает избежать царапин и других повреждений поверхностей.
Устанавливать радиаторы стоит на высоте не менее семи сантиметров от пола и десяти сантиметров от окна. Это обеспечит правильную циркуляцию воздуха и легкость монтажа.
Точно определите, какая из труб является питательной, а какая дает обратную связь. С батарей разобраться проще, они имеют маркировку на торцах обозначающую узел подключения.
У каждого радиатора, использующего нижнее подключение имеется термостатический вкладыш. Он применяется для правильной регулировки температуры. Правда, за счет этой особенности, цена на радиаторы данного типа выше в среднем на 10%.
Виды подводки
Существует два способа подводки отопительной системы к батарее. Если обе трубы расположены с одной стороны, горячая вода поступает в верхнюю пробку батареи. Охлажденная вода выводится через нижнюю. Обе пробки располагаются рядом. Такой способ называется односторонним.
Радиатор отопления с односторонней нижней подводкой
Разносторонний способ предполагает подводку горячей воды с противоположной стороны от вывода холодной. Такой вариант отлично подходит к персональным системам отопления. Основное преимущество данного метода заключается в возможности движения воды в любом направлении. К тому же, протяженность линий ввода и вывода жидкости значительно меньше, как в двухтрубной батарее.
Радиатор отопления с разносторонней нижней подводкой
Биметаллические радиаторы
Сплавы, из которых производятся данные батареи, используют сталь и алюминий. Сталь используется в качестве материала, контактирующего с теплоносителем. Алюминий же исполняет роль теплопроводящего элемента.
Все биметаллические радиаторы могут быть разборными либо цельными. Преимущество монолитных батарей заключается в возможности работы при высоком давлении. Это обеспечивает безопасную эксплуатацию конструкции.
Выбор подключения
Во время определения способа подключения в первую очередь необходимо учитывать схему отопления и соединение узлов системы. Правильный подбор, позволить использовать батареи с максимальной эффективностью. Нарушение же приведет к потере мощности.
Учитывайте, что нижнее подключение понизит КПД системы отопления. Однако удобства, создаваемые таким способом, могут иметь решающее значение при выборе. Главное учитывать все особенности отопительной системы и тогда радиатор прослужит долгое время без лишних вложений средств.
Как правильно разметить и установить кронштейны для нового радиатора отопления?
Несколько дней назад мне позвонил мой старый клиент, назовем его Андрей, которому я не так давно менял батареи, с необычным вопросом.
Суть вопроса была такова: он и его друг решили самостоятельно заменить старые батареи. Как, и что для этого нужно, они в двух словах знали, да и Андрей в целом наблюдал за моими действиями, когда я работал. Если было что-то непонятно он всегда спрашивал, да и я особо не скрывая, подробно рассказывал ему особенности работы. Но, вот как правильно сделать разметку и сделать так,чтобы центры осей радиатора и трубы совпадали — они не доглядели. Поэтому и обратились ко мне.
Честно сказать, такого я никак не ожидал. Не ожидал, что когда-нибудь, это кому-то потребуется и придется объяснять по телефону как сделать разметку. Я никогда не задумывался, что это так сложно. Конечно, для меня все выглядит просто: снял старую батарею, разметил, просверлил отверстия, вбил в них кронштейны и подвесил радиатор. Но все просто только для меня, человека, практически каждый день меняющего батареи, как, например, для каждого из нас по утрам умываться
Вечером Андрей прислал письмо с благодарностью и фотографиями проделанной работы. Получилось отлично, не хуже чем у меня.
Этот жизненный эпизод крепко засел в моей памяти. Наверное, Андрей не единственный человек который столкнулся с такой проблемой. Поэтому, я решил более подробно рассказать, как размечаю и устанавливаю кронштейны для алюминиевых или биметалических радиаторов.
Как подготовиться к замене радиатора, что нужно для замены и какой нужен инструмент я писал здесь. Повторяться не стану, а сразу перейду к делу. Демонтировав старую батарею, увидим такую картину :
На горизонтальной трубе откручиваем муфты, если муфт нет нарезаем резьбу и устанавливаем переходные соединения. В данном случае замена производится на полипропиленовые трубы. В качестве уплотнительного материала для резьбы использую лён и пасту «Унипак».
Теперь подставляем радиатор к окну. Кому-то нравится, когда радиатор висит по центру окна, кто-то сдвигает ближе к краю. Как именно ставить — выбор за вами.
Лично мне нравится, когда радиатор висит по центру.
Далее, на стене между секциями делаем отметки для установки кронштейнов. Всего их три: центр и между двумя крайними секциями.
Кстати, часто задают вопрос: сколько кронштейнов необходимо для радиатора? Практика показала, что для алюминиевого радиатора до 12 секций- достаточно трех точек креплений: два сверху и один снизу. А если секций больше двенадцати, то точек креплений понадобится четыре. И еще, биметалические радиаторы тяжелее, поэтому такие радиаторы до 10 секций устанавливают на три кронштейна. Ну, а если более 10 секций, то на четыре.
Убираем радиатор в сторону, он нам пока не понадобится. Берем строительный уровень, подставляем его к центру горизонтальной трубы, на которую ранее установили переходную муфту, и на стене делаем отметку. Высчитывать центр с линейкой не нужно, достаточно определить на глаз.
Примерно на один сантиметр, ниже нашей метки проводим горизонтальную черту. На этой черте будут устанавливаться кронштейны. Почему ниже? Для того, чтобы центры осей радиатора и трубы совпадали.
Теперь до этой черты проводим вертикальные линии. Получится так:
Остается отметить расположение нижнего центрального кронштейна. От верхней черты отмечаем 50 см и делаем метку.
Сверлим отверстия, вставляем дюбеля и закручиваем в них кронштейны. Конечно, кронштейны можно и просто забить молотком, ведь как гласит народная мудрость: «Забитый саморез держит лучше, чем закрученный гвоздь»
Кронштейн для радиатора лучше всего выбирать плоский, с дюбелем. В отличии от других кронштейнов, эти- без проблем позволяют регулировать расстояние радиатора от стены и выравнивать его в плоскостях.
Далее устанавливаем радиатор
При необходимости выравниваем радиатор подгибая вверх или вниз кронштейн.
Регулируя радиатор, не забывайте следить за осями радиатора и трубы, они должны быть на одном уровне.
Конечно, перед тем как на кронштейны повесить радиатор, его нужно «собрать», т.е. установить футорки, краны и переходные муфты.
После всех манипуляций получится правильно установленный по осям радиатор. Готовый к подключению и дальнейшей эксплуатации, но это уже совсем другая история
Крепеж для радиаторов: чугунных, секционных, панельных
Порядок установки радиаторов не зависит от их типа: правила остаются такими же, изменяется только крепеж. Если предполагается установка под окно, необходимо соблюдать следующие расстояния: от пола должно быть не менее 80-120 мм, до подоконника не мене 60-100 мм, до стены — 30-50 мм. Необходимо также определиться с количеством и местом расположения крепежа.
Количество кронштейнов (крюков) на одну батарею зависит от ее длины. Если секций немного — до 8-10 штук, то вверху требуется два держателя, и внизу еще как минимум один. Если секций больше 10, устанавливают сверху три опоры, а снизу две. Для каждых следующих пяти-семи секций чугунных радиаторов и десяти трубчатых и алюминиевых, количество крепежа увеличивается: добавляется один держатель сверху и один снизу.
Способы использования разного рода крепежа для секционных радиаторов
Разметка мест установки кронштейнов
Так как радиатор лучше располагать строго посредине оконного проема, на стене находите середину, чертите вертикальную линию. После чего есть два варианта: при нижней разводке рисуете горизонтальную черту, которая будет отмечать верхний край установленного радиатора
При замене радиатора с боковым подключением важно расположение подводящих труб. Потому в этом случае проводим горизонтальную линию, которая идет от верхней (подающей обычно) трубы
Замеряете расстояния между крепежами на батарее, и относительно нанесенных линий откладываете их. Иногда приходится приложить крепеж, и так замерять: зависит и от типа отопительного прибора и от вида используемых кронштейнов или держателей.
Чтобы надежно закрепить радиатор, важно правильно подобрать крепеж. Есть большое количество кронштейнов, предназначенных для радиаторов разных типов
Крепеж для чугунных батарей
Так как это самые тяжелые отопительные приборы, то и держатели для них самые массивные: они должны годами удерживать немалый вес. Это могут быть отдельные или закрепленные на планке изогнутые штыри. В любом случае при изготовлении крепления для чугунных батарей используют более толстый металл. В прайсах он обычно идет с добавкой «усиленный». Могут быть окрашены (стандартный цвет — белый) или нет. Некоторые производители по заказу красят в нужный цвет (оговариваете при заказе радиатора тип крепежа и его окраску).

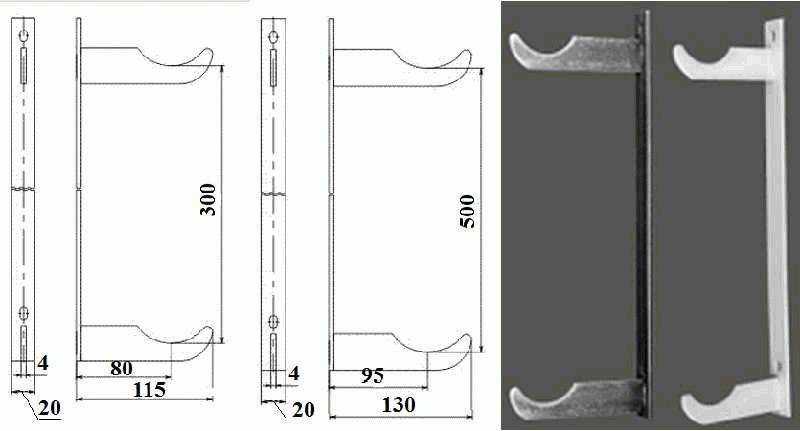

Крепление для чугунной батареи делают усиленным: из более толстого металла
При покупке нужно будет учесть размеры: крепление для секций разной глубины делается специально, так как необходимо обеспечить расстояние до стены не менее 3-5 см.
Кроме кронштейнов для чугунных радиаторов выпускают еще и крюки. Они продаются в паре с дюбелями. Устанавливаются стандартно: сверлится отверстие, в него вставляется дюбель, а в дюбель вкручивается крюк (на одной его стороне имеется резьба).
Есть такие монтажные планки для чугунных радиаторов, которые делают установку легче

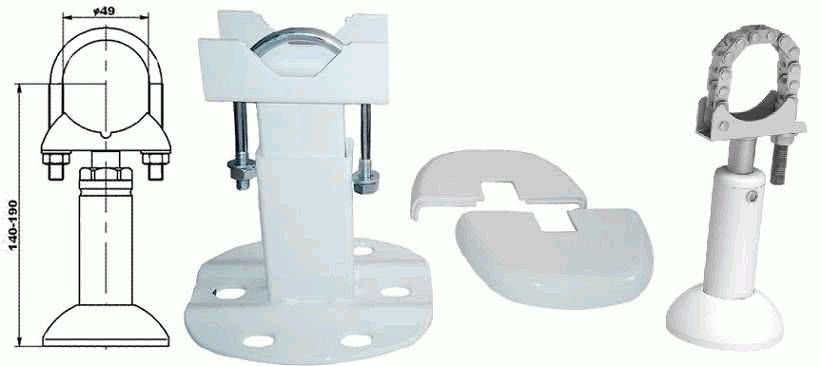

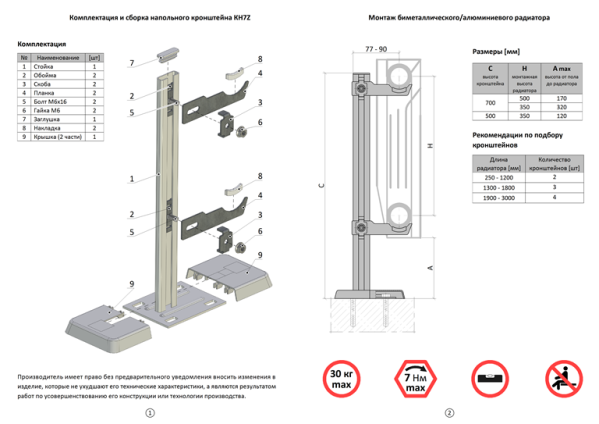

Кроме настенного крепления есть ножки для напольной установки. Они есть с регулируемой высотой или нет. Разные также верхние дуги, фиксирующие секцию на упоре: есть дуга из стальной проволоки, а есть цепь из подвижно соединенных звеньев. В обоих случаях фиксируются батареи к опоре при помощи этих дуг и болтов.
Стойки для напольной установки секционных радиаторов — любую настенную батарею можно установить на пол
Крепления для стальных радиаторов
Стальные батареи выпускаются в нескольких вариантах конфигурации – они могут быть трубчатыми или панельными. В связи с этим, держатель для радиатора отопления нужно подбирать индивидуально, исходя из типа фиксации.
Для крепления на стену панельных отопительных батарей производятся специальные кронштейны, которые выглядят как металлические уголки. Одно крыло настенного кронштейна для радиатора отопления закрепляется на стене при помощи анкеров, а другое – оборудовано особыми крючками для навешивания батареи. На самом радиаторе панельного типа предусмотрены скобы, которыми он крепится на крюках.
Некоторые модели стальных панельных радиаторов не содержат крепежных скоб, поэтому их монтаж производится на вертикальных планках с фиксаторами. Поскольку вес у таких батарей невелик, данный тип крепления вполне приемлем.
Трубчатые стальные радиаторы крепятся немного по-другому. Благодаря малой массе конструкции, для ее фиксации достаточно всего 2 верхних опор. В нижней части радиатора устанавливают пластиковые клипсы, которые упирают в стену, чтобы удерживать батарею в вертикальном положении.
Функции и виды креплений для радиаторов
Крепежные системы предназначены для жесткой фиксации радиаторов, благодаря чему предотвращается повреждение отопительных магистралей.
Надежное крепление сохраняет работоспособность отопительных контуров и арматуры в течение всего времени эксплуатации.
Батареи, которые закреплены в вертикальном положении, будут иметь максимальную эффективность и создадут плотную тепловую завесу, отделяющую помещение от потоков холодного воздуха из окна.
Чугунные приборы имеют большую массу и оказывают нагрузку 10-20 килограмм на один крепеж и точку на стене, поэтому изделия важно выбирать с учетом предполагаемого способа установки радиаторов. Комбинированные крепежные системы станут отличным вариантом для частных домов и многоквартирных зданий
Чугунные кронштейны
Крепления из цельнолитого чугуна отличаются прочностью, долговечностью и способностью выдерживать очень большую массу. Кронштейны из этого материала востребованы при монтаже чугунного оборудования и тяжелых систем обогрева зданий.
Важно! Помимо того, что штыри из чугуна должны быть высокого качества, надо правильно их установить на стене для обеспечения надежной работы отопительных контуров
Стальной крепеж на полосе и со штыревым усилением
Крепежи на полосе из стали являются довольно простыми в установке и обеспечивают надежную поддержку радиаторов в течение всего периода эксплуатации.
Полоса может крепиться на бетонные и деревянные стены. Для установки батарей, состоящих из менее чем 10 секций, будет достаточно всего двух крепежных полос из стали.
Стальные крепления со штыревым усилением монтируются в стену при помощи специальных дюбелей, обеспечивающих повышенную износоустойчивость и стойкость к изменению формы и провисанию. Прочные детали из стали отлично подойдут для крепления как облегченных батарей, так и чугунных радиаторов.
Регулируемые стальные крепления
Эти крепежные системы очень удобны в эксплуатации и позволяют изменить положение радиатора не снимая его.
Важно! При приобретении стальных регулируемых креплений следует учитывать толщину металла и предполагаемую нагрузку на них
Технология работы
Хозяева частных домов могут производить замену радиаторов в любое удобное для них время. Для этого достаточно лишь отключить котел и слить воду из отопительного контура. А вот в квартире многоэтажного дома замену радиатора придется предварительно согласовывать с обслуживающей коммунальной организацией.
Если все монтажные работы будут проводиться летом, когда отопление отключено, затруднений будет меньше. Однако все равно придется уточнить, спускали ли воду из системы или нет.
От того, насколько качественно будет выполнено крепление радиаторов к полу или к стене, будет зависеть эффективность их работы. Крепежные элементы должны быть установлены абсолютно ровно, поскольку в случае перекоса могут возникнуть проблемы при подключении системы.
Используя подручные средства – карандаш, уровень, отвес и рулетку – выполняют первоначальную разметку. Отмечают центральную ось окна, которая должна совпадать с серединой радиатора. Через эту точку проводят горизонтальную линию, по которой будут крепиться верхние опоры.
В тех случаях, когда нижний опорный элемент только один, он монтируется на центральной оси. Если же их несколько, параллельно верхней линии проводится еще одна горизонталь. После разметки приступают к сверлению отверстий и монтажу кронштейнов.
Расчет размеров
Сделать самостоятельно трубный прибор отопления не очень сложно. Но здесь есть один важный момент – правильно провести расчет размеров прибора. Ведь именно от них будет зависеть такой показатель, как теплоотдача.
Необходимые показатели
Расчет непростой, потому что для его проведения требуются некоторые критерии самого помещения. К примеру: площадь остекления, количество входных дверей, какие окна установлены, проведена ли теплоизоляция пола, стен и потолка.
Все это учесть сложно, поэтому существует более простой вариант, в котором учитываются всего лишь два показателя:
- площадь комнаты.
- высота потолка.
Как это может помочь при сборке самодельного прибора отопления? Для этого придется провести сравнение с обычным чугунным радиатором марки МС-140-500. Теплоотдача его одной секции – 160 Вт, объем – 1,45 л. Что это нам дает?
Можно точно определить, сколько секций будет необходимо, если использовать чугунный прибор. Из количества секций определяется общий объем теплоносителя, который будет помещаться в одной батарее. А зная это число, можно приблизительно установить объем трубного радиатора.
Все дело в том, что теплопроводность стали равна 54 Вт/м*К, а чугуна – 46 Вт/м*К. То есть, небольшая погрешность в меньшую сторону не окажет никакого влияния на качество отдачи тепла.
Пример расчета
Условно будем считать, что восьмисекционный чугунный отопительный прибор соответствует вышеописанному соотношению. Его объем – 8х1,45=11,6 л.
Теперь можно подсчитать длину трубы диаметром 100 мм, которую будем использовать для сборки самодельной батареи. Площадь сечения труб стандартная – 708,5 мм². Делим объем на сечение, получаем длину (литры переводим в мм³): 116000:708,5= 1640 мм. Или 1,64 м.
Небольшое отклонение в обе стороны не будет сильно влиять на теплоотдачу. Поэтому можно выбрать или 1,6 или 1,7 м.
