Потолочное крепление для проектора

Установка крепления

Прежде всего, нужно выбрать место, в котором техника будет крепиться к потолку. Уже на этом этапе планируется крепление проводов, место их размещения, способы маскировки. Мириться с кабелем, который свисает сверху подобно лиане в джунглях, согласятся на все. Обычно провода прячутся под потолочные конструкции.

Но что делать, если вверху кирпич или бетон? Выход только один – методично делать штробирование поверхности. После укладки кабеля нужно будет заделать прорехи. Теперь вы понимаете, почему кронштейн и экран для проектора лучше всего устанавливать во время ремонтных работ, установки натяжных или подвесных потолков?

Что касается правил монтирования, они остаются едиными и не зависят от того, какие именно кронштейны для проекторов вы хотите использовать.

Из инструментов понадобятся:

1. Карандаш, дюбеля из пластика, перфоратор.
2. Несколько саморезов, шуруповерт и отвертка.

Монтаж проектора на потолок выполняется так:

• Достаньте из упаковки детали и проверьте, соответствуют ли они друг другу.
• Приложите панель к потолку, маркером отметьте будущие отверстия. Делайте это через отверстия панели во избежание нестыковок.
• Сделав отверстия перфоратором, начинайте устанавливать дюбеля.
• Саморезы наживляются отверткой, вкручиваются шуруповертом.

Потолки из гипсокартона легко выдержат вес до 5 кг. Когда своими руками устанавливаются более массивные проекторы, кронштейн можно прикрепить к металлическим профилям. Их совсем не сложно найти, и обычный магнит поможет вам в этом.

При установке на потолок типа «армстронг» достаточно аккуратно вынуть одну или две плиты, установить розетку рядом с панелью кронштейна и присоединить одетый в гофре силовой провод. После этого наносится разметка на элемент, сквозь который выходит штатив, вырезается отверстие. Плиты ставятся на место.

Много хлопот вам доставят разве что натяжные потолки. Лучше заранее сказать мастерам, где планируется установить экран для проектора и сам кронштейн. В идеале, они устанавливаются заранее, потому что выполнить монтаж на уже смонтированном натяжном потолке невозможно.

В завершение хотелось бы дать вам еще несколько полезных советов:

1. Высоту комнаты, в которой планируете установить проектор на потолок, нужно знать до сантиметра.
2. Также вам нужно знать точное расположение экрана и его параметры.
3. Всегда учитывайте возможности потолка, а также наличие необходимых инструментов.
4. По возможности, запаситесь декоративными деталями. Они помогут вам спрятать провод.

Как выбрать кронштейн

Кронштейн позволяет надежно прикрепить проектор к потолку и отрегулировать его положение. От выбора зависит не только сама фиксация устройства, но и его условия эксплуатации. Например, можно купить модель, которая будет перекрывать вентиляционные отверстия своими комплектующими, в результате регулярный перегрев устройства приведет к поломке.

Виды потолочных кронштейнов

Есть два основных типа кронштейнов:

• специальный;
• универсальный.

Специальное крепление имеет набор отверстий для винтов, которые идеально совпадают с отверстиями определенной модели или марки. Универсальные обладают стандартным количеством соединительных элементов. Их особенность – это наличие подвижных пластин, с помощью которых можно регулировать отверстия для крепления любого проектора.

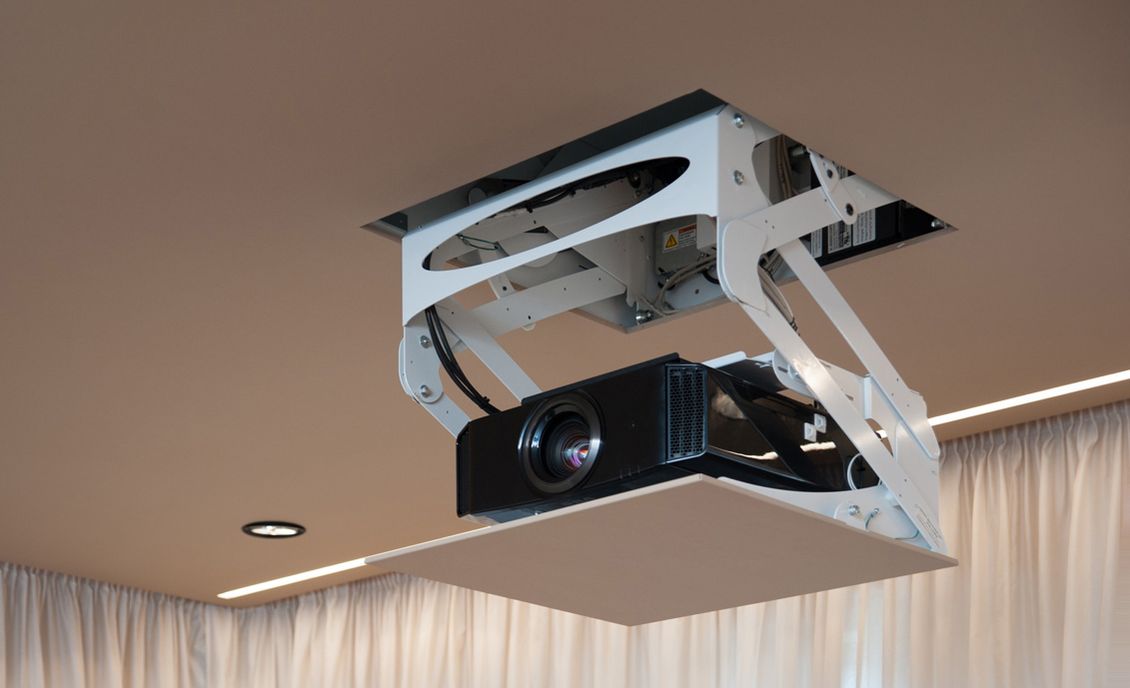

Также существуют лифтовые площадки – выдвигающуюся из потолка платформу. Она работает за счет электрического моторчика, управлять которым можно с помощью дистанционного пульта. Такой вид кронштейнов дороже других и подходит исключительно к подвесным потолкам, которые имеют возможность спрятать устройство подобных размеров.

Основные критерии выбора

Главными критериями выбора являются:

• максимальный вес;
• конструкция крепления;
• наличие дополнительных функций;
• материал изготовления.

От максимального веса напрямую зависит, сможет ли крепежный элемент выдержать проектор. Если проигнорировать этот параметр, кронштейн сломается.

Крепежная конструкция – это набор соединительных элементов и петель

Важно перед покупкой рассмотреть все комплектующие и удостовериться в том, что они подойдут к конкретному устройству

При наличии дополнительных функций конструкцию можно будет регулировать по высоте, по наклону и по горизонтали.

От материала напрямую зависит не только максимальная высота, но и возможность устройства отводить выделяемое тепло – проекторы в процессе работы сильно разогреваются, из-за этого крепежные элементы могут расширяться и сжиматься, что может повлиять на работоспособность устройства. Рекомендуется выбирать изделия не из стали, а из алюминия, так как он способен эффективно отводить высокие температуры.

Главные технические характеристики потолочного крепления

Для того чтобы понять, что вообще предоставляет собой потолочное крепление, рекомендуется учесть определенную информацию.

Чаще всего потолочное крепление представляет собой:

• Трубчатая или прямоугольная штанга из высококачественного металла.
• Специальная металлическая пластина для установки проектора непосредственно к поверхности потолка.
• Регулируемый узел крепления для подвеса проектора на нужную высоту.
• Поворотный механизм для трансляции материала в нужном ракурсе.
• Разные соединительные элементы, в комплект которых входит и специализированный набор для крепления изделия к бетонным поверхностям.

Штанга

Длина штанги, которая входит в потолочный крепеж для установки проектора, также играет немаловажную роль в процессе обустройства просматриваемой зоны во время эксплуатации. Да и подбирать такое изделие рекомендуется с учетом следующих параметров:

• Помещение.
• Экран для демонстрации материалов.

Помните, что установка крепления для проектора и монтаж самого экрана проводится одновременно, для того чтобы исключить некоторые несовпадения в процессе уже использования установленных систем.

Именно поэтому производители постарались разделить все предоставляемое оборудование на два типа:

• Потолочное крепление для проектора с жесткой штанги уже фиксированной длины.
• Универсальное крепление с возможностью регулирования длины штанги.

В первом случае покупатели выбирают оптимальные для них варианты крепления для проектора с нужной длиной штанги, рассчитанной самостоятельно. А вот в комплекте с универсальным креплением используется телескопическая штанга.

Узел крепления проектора

Кроме всего прочего, немаловажным параметром является специальный узел, отвечающий на присоединение проектор к конструкции подвеса, и называется он регулируемой пластиной крепления

При выборе данного изделия обратите внимание на минимальный и максимальный разлет лапок

Специалисты рекомендуют подбирать изделия, которые могут регулировать параметры присоединения, поскольку только так обеспечивается надежное крепление проектора и удобство его использования, вне зависимости от создаваемого ракурса

Вес некоторых моделей порой может достигать и двадцати килограмм, поэтому правильно подобранное крепление – это крайне ответственное и важное мероприятие, гарантирующее безопасность использования

Установочная металлическая пластина

Установочная металлическая пластина для крепления проектора считается невероятно важным элементом еще и по той причине, что вес всей конструкции вместе с проектором порой может превышать двадцать килограмм, и поэтому установка должна гарантировать безопасность всех людей, находящихся внутри помещения.

А во многом использование зависит от следующих параметров:

• Вид потолочного перекрытия, то есть это может быть дерево, бетон или же прочный металл.
• Присутствует ли декоративная поверхность, к примеру, гипсокартонный потолок, подвесная потолочная конструкция и так далее.
• Ориентация перекрытия, ведь оно может быть, как ровным, так и под небольшим наклоном.

Если вам нужно будет установить проектор на стандартный вид потолка, то в таком случае вам подойдет и простая модель

Если же вам нужно будет установить проектор на потолок, несколько отличающийся от стандартного вида потолка, то в таком случае обратите внимание на модели с вертикальной регулировкой штанги во время использования

Как правильно рассчитать параметры помещения для просмотров

Чтобы правильно выбрать кронштейн для крепления проектора на потолок, нужно учесть несколько факторов:

• Вес проектора. Это очень значимый пункт. Да и покупать крепление раньше, чем оборудование, по меньшей мере неразумно. Если же монтажные работы требуют установки крепления, а аппарат пока не приобретен, нужно определиться, какую модель вы будете устанавливать, и узнать ее характеристики — тип крепления и массу.
• Далее необходимо учесть такой показатель, как высота потолка. Это поможет рассчитать нужную длину кронштейна, поскольку проектор должен располагаться на уровне верхнего края интерактивного полотна.
• Третье, что следует учесть — это размер экрана. От него зависит местоположение оборудования в помещении. А в многоуровневых конструкциях перепады потолка могут быть достаточно значительными.

Регулирование высоты

Вопрос веса затронут неслучайно, ведь этот показатель может колебаться от пары до нескольких десятков килограммов. При приобретении есть смысл взять кронштейн с прочностью, превышающей ваш показатель на несколько килограммов. Например, при весе проектора в 14—16 кг разумно приобрести крепление с показателем в 20—22 кг. Слишком мощные держатели не очень желательны, поскольку их стоимость значительно повышается с ростом показателя прочности.

Еще одно важное замечание. Если вы будете использовать потолочный экран или крепить его под самым потолком, то брать регулируемый кронштейн нет никакого смысла — верхняя часть полотна всегда будет находиться на уровне проектора

В этом случае можно остановиться на самой простой и недорогой конструкции, поскольку никакие регулировки не требуются

В этом случае можно остановиться на самой простой и недорогой конструкции, поскольку никакие регулировки не требуются.

Особенности монтажа кронштейна для проектора на разные типы потолков

Крепление подобной техники обычно не вызывает сложностей при качественном изучении инструкции. Также необходимым условием является выбор правильных деталей для создания прочной и надежной конструкции. Монтаж предполагает несколько способов, зависящих от типа потолка:

Подвесной гипсокартонный потолок

В данном случае определяющее значение имеет вес стойки и проектора в комплекте. Когда данная величина не превышает 5 кг, причины для волнения отпадают вовсе. Потолок из гипсокартона с легкостью выдержит груз платформы с крепежами.

Закрепленный проектор на гипсокартонном потолке

Более тяжелые конструкции должны крепиться на каркас, монтированный при возведении гипсокартонного потолка. Его металлическое основание с легкостью выдержит массивные кронштейны.

Еще один вариант – проделать отверстие в гипсокартоне, и закрепить устройство к черновой потолочной поверхности. Данный метод имеет неоспоримое преимущество – возможность спрятать все провода под навесным потолком, если ранее этого не было сделано. Отверстие потом можно скрыть под декоративной розеткой из полиуретана.

Лучшее крепление для устройства к металлическому профилю – дюбель-бабочки.

Натяжной потолок

С ними ситуация намного сложнее. Порядок установки и возможные варианты должны быть предусмотрены до того, как завершится окончательный монтаж полотна.

На фото установленный проектор на натяжном потолке

Прежде отмечают место в помещении, где будет располагаться крепящаяся монтажная панель. И просверливают в черновом потолке отверстия для крепежей. После этого монтируют тканевое полотно или ПВХ-пленку. В отмеченном месте аккуратно вырезается отверстие для штанги. Его края фиксируют удерживающим кольцом.

Ситуация меняется, если монтаж полотна завершен до установки проекторного крепления. Тогда в месте крепежа придется произвести его демонтаж. Поэтому оптимальным вариантом будет установка подвесного кронштейна до окончательной отделки потолочной поверхности полотном.

Потолок армстронг

Съемная плита с креплением под проектор на потолке армстронг

Этот вид потолочного покрытия вызывает трудностей меньше остальных благодаря съемным плитам. Чтобы монтировать потолочное крепление для проектора под такой потолок, необходимо соблюдать следующую последовательность:

• Убрать из потолочной конструкции необходимое количество плит.
• Просверлить отверстия в черновом потолке для монтажной панели.
• Монтировать розетку, подключить кабель, спрятать его в гофр и завести под каркас потолка.
• Карандашом на плите нарисовать места выхода штанги, вырезать отверстие необходимого диаметра.
• Монтировать плиты обратно.

Таким образом, современные проекторы находят все большее применение в домашних условиях. А для комфортного просмотра и экономии пространства в комнате стоит воспользоваться потолочным кронштейном для проектора. Правильно выбранная конструкция и качественный монтаж добавят приятных впечатлений от просмотра фильмов или телепередач.

Производители потолочных держателей для проектора

Наиболее качественные подвесы для проекционной техники производятся немецкой , получается дорого, очень надежно и долговечно. В среднем цена на 15% выше, чем у ближайших европейских производителей.

Хорошие отзывы о потолочных держателях , однотипные модели с «Sunne» обходятся дешевле на 15-20%, а качество и надежность держателя практически такие же.

Оригинальную модель потолочного кронштейна легко отличить от дешевой подделки по качеству краски. Большинство держателей окрашиваются порошковыми красками и специальными антистатическими эмалями. Товар производства Юго-Восточной Азии почти всегда окрашен алкидной эмалью.

Особенности настройки проектора

Любой проектор, независимо от модели, после установки на место необходимо настроить. Делается это в пошаговой последовательности.

1. Необходимо включить устройство и сделать так, чтобы в помещении было темно.
2. Если в проекторе есть возможность настройки, то с их помощью производится регулировка положения изображения. Если же данная возможность отсутствует, то это делается вручную. Достаточно просто менять положение самого проектора или проекционного полотна.
3. Провести регулировку фокусировки, контрастности и яркости.

Меню настройки проектора Benq

Многие владельцы данной техники предлагают воспользоваться автоматическими вариантами настроек. Можно выбрать подходящий для себя и использовать его для просмотра. Когда все готово, следует выполнить подключение источника сигнала и начинать просмотр видео.

Варианты установки проектора дома, в учебном кабинете или офисе

1. На специальном столе или подставке. Вариант простой только на первый взгляд, так как после окончания презентации нужно будет каждый раз куда-то убирать подставку, отключать проектор. Есть риск задеть или как-то повредить технику во время проведения больших мероприятий.
2. Монтаж проектора на стене. Используются специальные кронштейны для данного вида техники. Настенный способ применим для малогабаритных классов, небольших офисных помещений, где высота установки на потолок не совпадает с техническими характеристиками устройства.
3. На потолок. Считается самым современным и универсальным методом. Тип потолка не имеет значения — это может быть Armstrong, гипсокартон, бетон, натяжной. Для работы с системой используется пульт дистанционного управления.
4. Над экраном. Благодаря такому типу размещения, докладчик не попадает в луч проектора, и презентации проходят на качественно ином уровне. Применяется для техники с ультракоротким проекционным расстоянием.

Как выбрать?

Потолочные кронштейны для проекторной техники необходимо подбирать очень внимательно, ведь от вашего выбора будет зависеть уровень безопасности эксплуатации аппаратуры.

Сначала необходимо посмотреть, какова допустимая нагрузка той или иной модели подставки для техники. Этот показатель обязательно должен соответствовать весу проектора. Если вы не знаете, сколько весит ваше устройство, загляните в сопроводительную документацию: здесь вы найдете все необходимые значения

Только при соблюдении этого простого правила можно не волноваться за то, что кронштейн не выдержит массы изделия.
Обратите внимание на размещение всех отверстий подключения: они должны быть одинаковыми с техникой. Если покупается простая универсальная конструкция, ее требуется подбирать таким образом, чтобы платформа настраивалась по максимуму верно и точно

Это еще один фактор безопасности

Это еще один фактор безопасности.

Размеры штанги крепежа должны соответствовать проекционному расстоянию. Именно поэтому перед походом в магазин необходимо сделать все необходимые измерения, чтобы не ошибиться с покупкой держателя.
Не забывайте о функциональности изделий: возможности вращения, наклона. Если кронштейн имеет подобные способности, пользователи смогут беспрепятственно подстраивать всю конструкцию под себя. При необходимости получится поменять зону размещения экрана.
В поисках идеально подходящего крепежа нельзя не учитывать особенности потолочного основания, на котором он будет устанавливаться. Так, в условиях мансардного помещения крыша имеет угловое строение, поэтому сюда есть смысл покупать только те типы кронштейнов, угол наклона которых возможно самостоятельно регулировать.

Выбрав подходящее для техники крепление, необходимо внимательно его осмотреть. Конструкция кронштейна должна находиться в идеальном состоянии. Изделие не должно иметь повреждений и дефектов, выглядеть слишком хлипко и ненадежно. Если вы заметили в подобранном кронштейне похожие недочеты, покупать его не следует, поскольку он не будет безопасным.

Потолочный кронштейн для проектора своими руками

Простой бюджетный вариант держателя можно вполне изготовить своими руками. В его конструкции не будет систем регулировки углов и высоты подвеса, но зато потолочный подвес получится прочным, надежным, и главное – дешевым.

Для постройки кронштейна потребуется:

• Алюминиевая труба;
• Уголок из оцинковки;
• Монтажная перфорированная пластина по размеру проектора;
• Крепеж, болты и саморезы.

Схема потолочного держателя представлена на фото.

Для подвешивания к потолку на верхней части стойки на болтах прикручены два уголка.

Аналогичным способом труба соединена с пластиной. Если нижнюю пару уголков закрепить на барашковых гайках, то появится возможность регулировать угол наклона аппарата. Наличие перфорации на пластине обеспечивает надежный и эффективный отвод теплого воздуха от видеопроектора, поэтому время работы прибора практически неограниченно.

Наиболее сложный этап в сборке заключается в точном совмещении оси стойки с центром масс проектора. Приходится подбирать точку крепления опытным путем. Оптимальная высота стойки 60-70 см. Так как рекомендаций по установке нет, длину потолочной штанги для самодельного кронштейна тоже приходится подбирать опытным путем.

Сетевой провод и кабель от компьютера уложены внутри трубы и выведены по гофрированному шлангу в угол комнаты. В целом потолочная система обошлась чуть дороже 500 руб.

Производители потолочных держателей для проектора

Наиболее качественные подвесы для проекционной техники производятся немецкой , получается дорого, очень надежно и долговечно. В среднем цена на 15% выше, чем у ближайших европейских производителей.

Хорошие отзывы о потолочных держателях , однотипные модели с «Sunne» обходятся дешевле на 15-20%, а качество и надежность держателя практически такие же.

Оригинальную модель потолочного кронштейна легко отличить от дешевой подделки по качеству краски. Большинство держателей окрашиваются порошковыми красками и специальными антистатическими эмалями. Товар производства Юго-Восточной Азии почти всегда окрашен алкидной эмалью.

Техника крепления

После того как первый шаг к созданию домашнего кинотеатра сделан, проектор приобретён и доставлен к месту назначения, приходится размышлять по поводу того, как установить проектор, какой крепёж для проектора следует обязательно приобрести.

Хорошо, когда техническое средство приобретается до проведения ремонтных работ. Также не возникает проблем с тем, как повесить проектор на потолок, если во время проведения ремонта задолго до приобретения технического средства, владельцы всё-таки предвидели вероятность приобретения проектора, поэтому позаботились о создании мини-зоны, ориентированной на крепление к потолку проектора.

Если же вы входите в число тех, кто ещё несколько лет назад не мечтал о приобретении такого аппарата, а теперь находится перед дилеммой, не понимая, как правильно установить проектор, тогда вам будет полезно ознакомиться с рекомендациями тех, кто уже проделал этот путь.

Первоначально следует посетить торговое заведение, чтобы выбрать подходящий крепёж для проектора потолочный. В магазине вам могут предложить несколько разновидностей кронштейна, отличающихся друг от друга по нескольким параметрам.

Прежде всего, следует решить, из какого материала вы желали бы видеть потолочный кронштейн. Чаще всего пользователи приобретают металлические или пластиковые конструкции, хотя имеется возможность приобрести и деревянные модели.

Кронштейн, при помощи которого удаётся осуществлять монтаж проектора, состоит их трёх составных частей:

• монтажной площадки;
• штанги;
• платформы.

Особое внимание важно обратить на модификацию платформы, которая может быть ориентирована под конкретную модель проектора, а может быть универсальной. Если вы приобретаете кронштейн с универсальной платформой, тогда можно устанавливать не только проектор, сопровождающийся любым весом и конфигурацией, но и крепить даже телевизор

Как бы вас ни убеждал продавец в магазине, что конкретная модель кронштейна идеально подойдёт для установки проектора на потолок своими руками, не поддавайтесь на такие уговоры, а лично исследуйте поверхность, убедитесь в точном совпадении мест крепления на корпусе проектора и площадки кронштейна

Как бы вас ни убеждал продавец в магазине, что конкретная модель кронштейна идеально подойдёт для установки проектора на потолок своими руками, не поддавайтесь на такие уговоры, а лично исследуйте поверхность, убедитесь в точном совпадении мест крепления на корпусе проектора и площадки кронштейна.

Поскольку крепление для проектора настенное или потолочное следует зафиксировать единожды, а не участвовать в проведении таких манипуляций постоянно, важно обратить внимание и на модификацию штанги. Отлично, если она подлежит беспрепятственной регулировке. К сожалению, не все модели обладают такими характеристиками, поэтому заранее показано определиться, на какой высоте следует зафиксировать техническое средство, чтобы впоследствии изображение качественно отражалось на экране, не сопровождаясь искажениями

К сожалению, не все модели обладают такими характеристиками, поэтому заранее показано определиться, на какой высоте следует зафиксировать техническое средство, чтобы впоследствии изображение качественно отражалось на экране, не сопровождаясь искажениями

К сожалению, не все модели обладают такими характеристиками, поэтому заранее показано определиться, на какой высоте следует зафиксировать техническое средство, чтобы впоследствии изображение качественно отражалось на экране, не сопровождаясь искажениями.

Опытные пользователи акцентируют внимание на том, что крепление для проектора на стену или на потолок можно приобрести в полном комплекте, но при желании можно каждую составляющую купить по отдельности, тем самым подбирая то, что по вашему разумению максимально подходит для вашего проектора. Пусть вас особо не тревожит тот момент, что потолок в комнате не сопровождается горизонтальной поверхностью. Приобретая специальный адаптер, проектор можно даже закрепить на потолке, состоящем из балок или имеющем форму купола

Приобретая специальный адаптер, проектор можно даже закрепить на потолке, состоящем из балок или имеющем форму купола

Пусть вас особо не тревожит тот момент, что потолок в комнате не сопровождается горизонтальной поверхностью. Приобретая специальный адаптер, проектор можно даже закрепить на потолке, состоящем из балок или имеющем форму купола.

Потолочный кронштейн для проектора своими руками

Простой бюджетный вариант держателя можно вполне изготовить своими руками. В его конструкции не будет систем регулировки углов и высоты подвеса, но зато потолочный подвес получится прочным, надежным, и главное – дешевым.

Для постройки кронштейна потребуется:

• Алюминиевая труба;
• Уголок из оцинковки;
• Монтажная перфорированная пластина по размеру проектора;
• Крепеж, болты и саморезы.

Схема потолочного держателя представлена на фото.

Для подвешивания к потолку на верхней части стойки на болтах прикручены два уголка.

Аналогичным способом труба соединена с пластиной. Если нижнюю пару уголков закрепить на барашковых гайках, то появится возможность регулировать угол наклона аппарата. Наличие перфорации на пластине обеспечивает надежный и эффективный отвод теплого воздуха от видеопроектора, поэтому время работы прибора практически неограниченно.

Наиболее сложный этап в сборке заключается в точном совмещении оси стойки с центром масс проектора. Приходится подбирать точку крепления опытным путем. Оптимальная высота стойки 60-70 см. Так как рекомендаций по установке нет, длину потолочной штанги для самодельного кронштейна тоже приходится подбирать опытным путем.

Сетевой провод и кабель от компьютера уложены внутри трубы и выведены по гофрированному шлангу в угол комнаты. В целом потолочная система обошлась чуть дороже 500 руб.

Как определить место установки

Место установки проектора напрямую зависит от расположения экрана. Его следует размещать на стене, которая не подвергается воздействию прямого солнечного света. Рекомендуемая высота от пола составляет от 0,6 до 0,9 метров, однако этим параметром можно пренебречь, если в помещении нет возможности установить таким образом экран (например, в школьном классе или университетской аудитории).

Чтобы правильно установить проектор на потолок необходимо принимать во внимание сразу несколько параметров:

• расстояние до экрана;
• вертикальное смещение;
• горизонтальный сдвиг объектива.

На выбор места может повлиять расположение розеток, электрических сетей и светильников. Также следует заранее позаботиться о прокладке кабелей.

Расстояние до экрана

Для определения расстояния существует такой параметр как проекционный коэффициент. Он говорит, на каком расстоянии должен находиться проектор, чтобы его линза развернула картинку на ширину в 1 метр. Однако, большинство устройств обладают специальной функцией – масштабированием изображения. С ее помощью можно увеличивать или уменьшать изображение без необходимости перемещать проектор.

Если в технических характеристиках указан параметр “проекционный коэффициент”, устройство не обладает возможностью масштабирования картинки. Наиболее популярное значение составляет 1,2. Таким образом, чтобы рассчитать расстояние и правильно прикрепить проектор к потолку, необходимо умножить ширину экрана на этот самый коэффициент. К примеру, если ширина экрана составляет 2 метра, а коэффициент 1,2, то при умножении получается 2,4 метра. Это и будет нужным для установки расстоянием. Также не стоит забывать, что все измерения ведутся от объектива проектора до полотна настенного экрана.

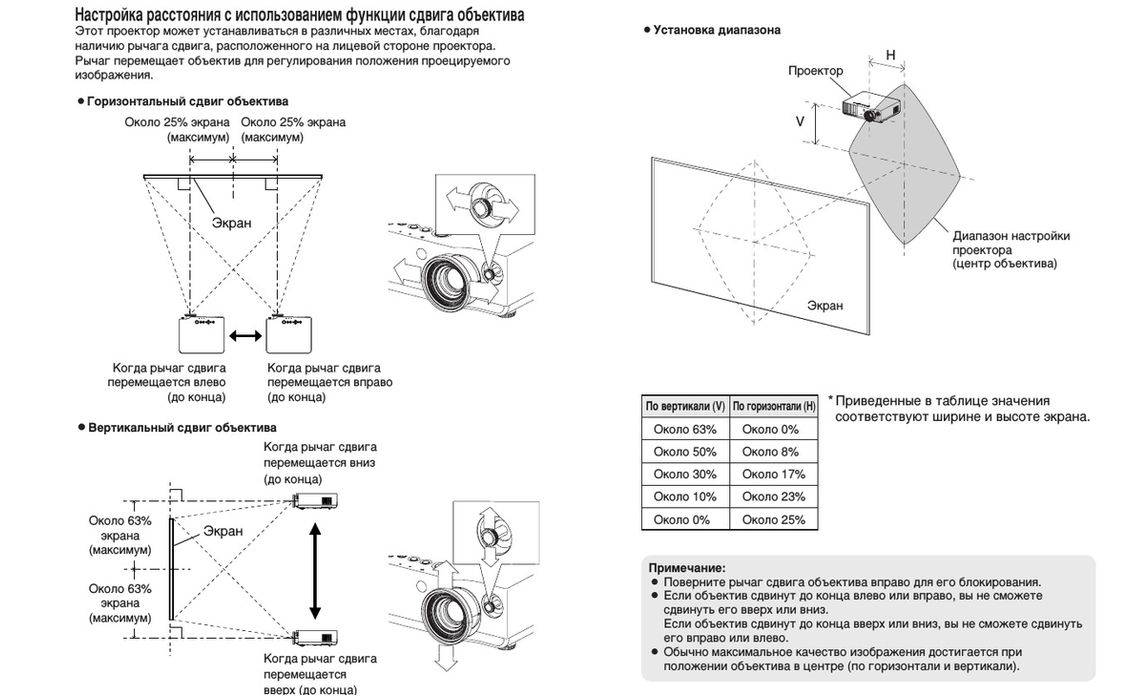

Вертикальное смещение

Вертикальное смещение – это параметр, который указывает, как низко или высоко необходимо размещать устройство, что изображение проецировалось верно. Практически все проекторы имеют функцию вертикального сдвига линз, чтобы у пользователя была возможность регулировать картинку вверх или вниз.

Для определения высоты необходимо включить проектор и зафиксировать его в нужном положении, а затем с помощью регулировки настроить изображение. В некоторых случаях потребуется немного опустить проектор для корректного выравнивания.

Некоторые устройства не имеют возможности регулировки вертикального смещения, и приходится досконально рассчитывать высоту. Для этого необходимо умножить высоту экрана на смещение проектора, которое выражается в процентах – от -96,3% до +96,3%. Это значение указывается в технических характеристиках устройства, а плюс и минус говорят о смещении вверх или вниз относительно объектива. Например, если умножить 200 см высоты экрана на 0,963, то получится 192,6 см. Это означает, что установка проектора на потолок должна осуществляться в пределах 192,6 см выше или ниже центра экрана.

Горизонтальный сдвиг объектива

Горизонтальный сдвиг работает по аналогии с вертикальным, однако его регулировка встречается редко, особенно у дорогих моделей. Поэтому необходимо снова провести расчет по предыдущей формуле, но только с небольшими изменениями. Вместо высоты экрана необходимо взять ширину, а процент смещения посмотреть в технических характеристиках.

Крайне редко возникают ситуации, когда пользователь не может установить проектор таким образом, чтобы он точно был выровнен по горизонтали, так как вертикальные и горизонтальные сдвиги линз взаимодействуют между собой. Чем больше меняется значение одного, тем меньше можно регулировать другое. Таким образом, следует аккуратно настраивать один из сдвигов, чтобы не допустить проблем со вторым.

6 лучших моделей потолочных кронштейнов различной конструкции

Основываясь на оценках и отзывах покупателей, мы отобрали несколько моделей разного типа. Производители, о которых пойдет речь далее, уже завоевали доверие потребителей, вероятность порчи оборудования при их использовании крайне мала.

Kromax PROJECTOR-300

Эта универсальная модель подходит для большинства видеотрансляторов. Она выполнена из стали и выдерживает вес аппаратуры до 10 кг. Положение плавно регулируется за счет наклона (максимальный угол — 30°) и вращения на 360°. Штанга удлиняется в диапазоне от 65 до 100 см.

Kromax PROJECTOR-30

Еще одна универсальная модель того же производителя. Имеет простую регулировку по горизонтали: угол вращения составляет 360°, наклона — 30°. Расстояние от потолка — 12,5 см. Эта и предыдущая модели имеют пожизненную гарантию на сварные и механические соединения, оснащены защитой от падения.

Arm Media PROJECTOR-4

Кронштейн бренда Kromax можно использовать как на потолке, так и на стене. Расстояние до основы регулируется двумя положениями и составляет 15 и 40 см. Вращение на 360° и наклон 30° тоже имеется. Держатель выдерживает нагрузку до 20 кг.

CHIEF RSMEUw

Компактное крепление предназначено для проекторов серии RPA Elite. Кронштейн обеспечивает удобную замену ламп и фильтров. Установка легко отсоединяется за счет системы Q-Lock Quick Release. Технология Centris позволяет быстро отрегулировать оборудование. Для труб серии СРА предусмотрен съемный адаптер. Кронштейн выдерживает вес до 11,3 кг. Доступно вращение на 360°, разворот по вертикали — 15°, по горизонтали — 4 °.

iTech PRB-07

Продукт китайского производителя рассчитан на максимальный вес 13,5 кг. Поворотный узел делает возможным вращение и наклон на 15°. В комплект входит ключ и болты нескольких размеров. Держатель совместим с разными видеопроекторами.

Потолочный лифт для проектора Vogels PPL 1070

Устройство выдвигается на 70 см и выдерживает нагрузку до 10 кг. Пользователь может задать 4 позиции через реле или интерфейс от систем автоматизации помещений. Опционально в комплект входит пульт дистанционного управления.

Покупать кронштейны лучше у известных производителей. Некачественные крепления со временем разбалтываются. От этого меняется позиционирование объектива относительно экрана, страдает изображение, портится впечатление от фильма или презентации. Но самая неприятная ситуация — когда оборудование падает с высоты. Восстановить его редко удается, чаще приходится покупать новый проектор.
