Как правильно повесить радиатор отопления на кронштейн

Разметка мест монтажа крепления

Самый простой способ требует помощи друга. Он предусматривает такие действия:

1. На пол под окном ставят своими руками деревянный брусок толщиной 8-12 см.
2. На брусок ставят радиатор. При этом его центр должен совпадать с центром проема окна.
3. Немного наклоняют верх радиатора вперед и между секций просовывают конец одного кронштейна. Второй процесс должен делать помощник.
4. Ставят радиатор вертикально. Кронштейн (его должен поддерживать помощник) должен коснуться стены.
5. Карандашом отмечают точки, где нужно сделать отверстия под дюбели. Эти метки должны находиться на правильной горизонтальной линии. Горизонтальность нужно проверить уровнем.

Что касается количества верхних кронштейнов, то на 10 секций должно быть 2 крепления. Далее на каждые 10 секций добавляют по одному кронштейну. Ситуация с нижними немного иная: разрешается использовать 1 кронштейн на 2 верхних. Это потому, что основное давление будут испытывать верхние. Нижние предназначены только для поддержки вертикальности. Если уже есть готовая трубная разводка, то метку делают после того, как радиатор был приложен к ней ( учитывают еще расстояние, которое отберет запорная арматура). При этом нужно не забывать, что верхняя труба должна иметь малый наклон в направлении батареи. Нижняя должна быть наклоненной в направлении от биметаллической конструкции. Это позволит воздуху легко входить в секции и выходить из них. Неправильный наклон труб будет способствовать накоплению воздуха внутри радиатора. Это уменьшит теплоотдачу.

Монтаж чугунных радиаторов

Процесс установки отопительного оборудования требует специальных навыков и должен производиться в соответствии с европейскими стандартами. Монтаж чугунных радиаторов отопления лучше доверить профессионалам. Специалисты учтут особенности помещений, в которые монтируются батареи, и осуществят установку в соответствии с нормами. К общим правилам установки отопительных систем относятся такие пункты:

1. Радиаторы должны занимать 70-75% оконного проема.
2. Середина батареи должна совпадать с вертикальной осью окна. Допускается отклонение до двух сантиметров.
3. Изделие крепится на расстоянии 2,5 см от стены, 6 см от пола и 5 см от подоконника. Для обеспечения наилучшей теплоотдачи и минимизировании теплопотерь при обогреве стены следует установить настенную теплоотражающую панель.

При монтаже батарей важно подобрать крепления, которые выдержат вес изделия, и не изменят своих свойств в течении всего периода эксплуатации. Наиболее популярными способами крепления оборудования на стену являются кронштейны из чугуна, стальные фиксаторы и штыревые крепления

При неправильном подборе крепления возможно создание аварийной ситуации и деформация отопительной системы. Монтаж изделий из чугуна не вызовет сложностей при установке на кирпичную и бетонные стены. Процесс крепления заключается в том, что делаются отверстия, забиваются дюбеля и устанавливаются кронштейны. В случае, когда стена выполнена из гипсокартона или дерева, наилучшим вариантом будет использование специальных подставок и подпорок, которые перенесут нагрузку на пол

Наиболее популярными способами крепления оборудования на стену являются кронштейны из чугуна, стальные фиксаторы и штыревые крепления. При неправильном подборе крепления возможно создание аварийной ситуации и деформация отопительной системы. Монтаж изделий из чугуна не вызовет сложностей при установке на кирпичную и бетонные стены. Процесс крепления заключается в том, что делаются отверстия, забиваются дюбеля и устанавливаются кронштейны. В случае, когда стена выполнена из гипсокартона или дерева, наилучшим вариантом будет использование специальных подставок и подпорок, которые перенесут нагрузку на пол.

Установка чугунных приборов в помещении позволяет создать в нем наиболее уютный и комфортный микроклимат. Цена на чугунные батареи несколько выше, чем на аналогичные отопительные приборы из другого материала, но это оправдывается преимуществами изделий и их устойчивостью к различным факторам. Цена на установку чугунных радиаторов отопления является достаточно низкой, а работа сертифицированных мастеров обеспечит надежность отопительной системы на протяжении более чем двадцати лет.

Низкие батареи отопления для панорамных окон

Говорить об этом классе батарей нужно особо. Дело в том, что обычные модели с небольшой высотой для расположения под открытыми панорамными оконными конструкциями не всегда подходят. Поэтому для установки под ними выбираются радиаторы высотой 15-25 см.

Низкие батареи из чугунного литья представляют собой маленькие произведения искусства. Миниатюрные чугунные регистры оформляются художественными элементами и размещаются на специальных подставках. А если учесть что такие батареи выполняются по индивидуальному заказу и покрываются эмалью, то оформление окна от этого только выигрывает.

Можно установить радиаторы из нержавеющей стали. Холодный блеск матовой поверхности придаст помещению особой изысканности, а полированные панели создадут иллюзию бесконечности.

Ну а для динамичного стиля современного города для панорамных окон можно использовать низкие радиаторы из алюминия или биметаллические батареи. Здесь кроме традиционного белого цвета можно подобрать любой цвет из палитры производителя, даже заказать декорирование под цвет оформления пола.

Подключение к трубопроводам

Заключительным этапом при установке батарей отопления в квартире своими руками является подключение к системе трубопроводов. Оно может осуществляться боковым либо нижним способом, в зависимости от того, как предусмотрено производителем отопительного устройства.

В свою очередь, боковое подключение радиатора к трубам может осуществляться в нескольких вариантах:

• Односторонний способ. Может быть однотрубным (чаще всего) или двухтрубным. Помимо самих труб, для их подсоединения к радиатору потребуются два шаровых или запорных крана, два тройника и два сгона. При однотрубном способе подключения обязательной является установка байпаса, позволяющего отключать батарею без остановки системы в целом. Резьбовые соединения должны быть уплотнены лентой фум либо льняной подмоткой, поверх которой наносится сантехническая паста. При наличии технических возможностей байпас можно соединить с трубами посредством сварки.
• Диагональное подключение. Такой вариант оптимален, поскольку обеспечивает максимальную теплоотдачу. С одной стороны радиатора, в верхней его части, осуществляется подача теплоносителя, а в нижней части с противоположной стороны – его обратный выход. Возможен и такой вариант, когда теплоноситель подается снизу, а выходит сверху. Диагональное подключение тоже может быть однотрубным или двухтрубным, и опять же при однотрубном способе необходима установка байпаса.
• Седельное подключение. Этот способ наиболее удобный в осуществлении, и внешне самый малозаметный в жилом помещении. Как подача, так и обратный выход теплоносителя осуществляются в нижней части радиатора, но с разных сторон. Как и в предыдущих случаях, система может быть однотрубной или двухтрубной. При однотрубном седельном подключении предпочтительной является установка байпаса, однако возможен монтаж и без него. При отсутствии байпаса, если возникает необходимость в снятии радиатора, между подающим и обратным кранами ставится временная трубная перемычка.

Разметка радиаторов с кронштейнами

По причине того, что у радиаторов секционное устройство, это дает возможность точного определения количества секций, какие потребуются для нагрева комнаты с конкретными условиями. Информация о правильном расчете и разметке этого количества требуется к ознакомлению еще перед приобретением батарей.

Фото схемы разметки радиаторов

При следовании правилам пошаговой установки радиаторов, то один квадратный метр площади нагревательной поверхности батареи будет оснащен одним кронштейном.

Отопительный радиатор обязан размечаться при учете таких особенностей:

1. Для начала производится разметка радиаторов с кронштейнами и точки установки, учитывая вышеуказанные правила.
2. Перед высверливанием дырок, требуется еще одна проверка всех расстояний.
3. В высверленные дырки производится вставление дюбелей, а затем в них производится вкручивание креплений.
4. При условии правильно выполненной разметки, батарея должна плотным образом лечь на все опоры, какие смонтированы и надежно опереться на все из них.
5. В последующих работах будет производиться подсоединение самодельной отопительной батареи к коммуникационной системе.

Выбираем кронштейн для нового радиатора отопления

При самостоятельной установке или замене батарей появляется необходимость в подборе сопутствующего оборудования. Одним из элементов крепежа является кронштейн, позволяющий надежно зафиксировать радиатор отопления и тем самым обеспечить исправность работы всей системы. Фиксатор представляет собой оцинкованный стальной крюк с круглым или прямоугольным сечением, на другом конце которого имеется крепежная пластина или резьба.

Правильный выбор кронштейнов очень важен, поскольку нельзя допустить, чтобы оборудование однажды просело, рухнуло от внезапной сейсмической активности или от случайного удара.

Виды и применение держателей для радиаторов

Батареи изготавливают из меди, алюминия, чугуна и биметалла (их внутренний слой – из стали, наружный – алюминиевый). Они либо подвешиваются к стене, либо опираются на напольные установки, возможно совмещение этих вариантов. Некоторые крепежи могут регулироваться по высоте, длине. Существует множество видов кронштейнов, разделяющихся на 2 большие группы:

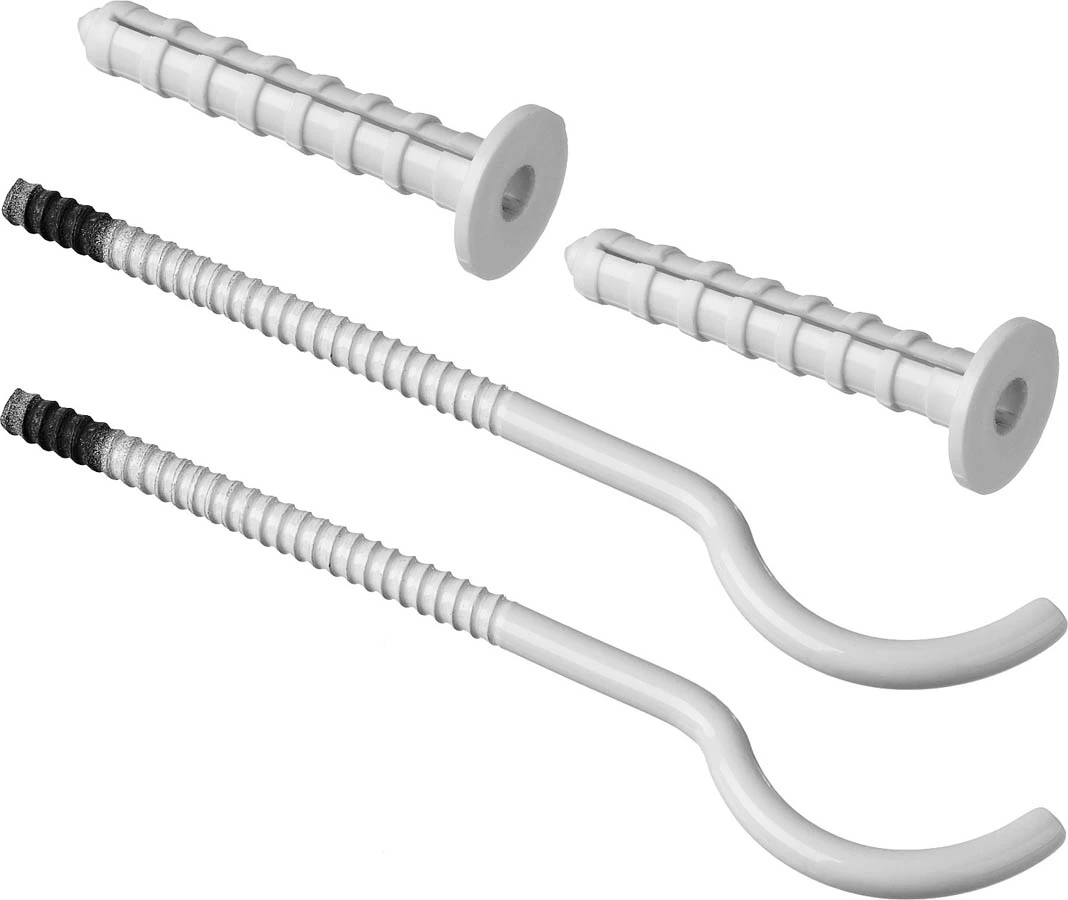

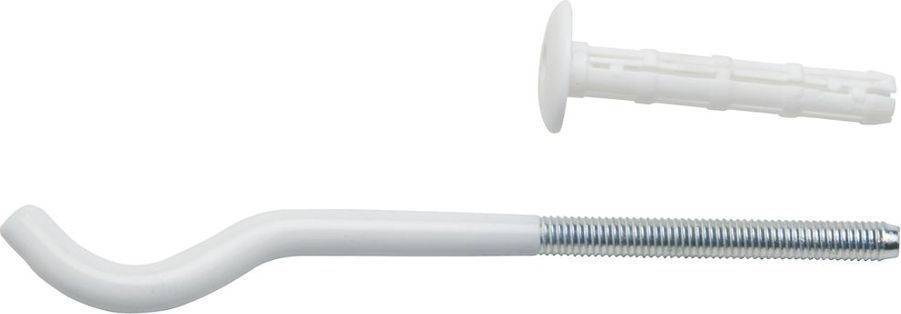

• штыревые (анкерные) фиксированные (короткие и длинные) держатели для биметаллических или стальных радиаторов;
• регулируемые по высоте (диапазон изменений около 20 мм) с крепежной пластиной, позволяют скрывать ошибки монтажа, неравномерности поверхности или вывешивать идеально по горизонтали батареи с большим количеством секций (более 6);
• угловые – для небольших или нетяжелых отопительных элементов.

Существуют также антишумовые держатели, со специальным покрытием (прорезиненные). Технические характеристики этого кронштейна для крепления радиаторов: материал – сталь, диаметр — 7 мм, выдерживают вес до 82 кг. Их обычно берут для спален, чтобы не было слышно небольшого постукивания, возникающего в оборудовании при нагревании.

2. Обзор кронштейнов для крепления напольного радиатора.

Они бывают в виде:

• самостоятельной подставки с подошвой, применяется для массивных конструкций, которые нецелесообразно подвешивать, например, возле слишком тонкой (гипсокартонной) перегородки или витринных окон;

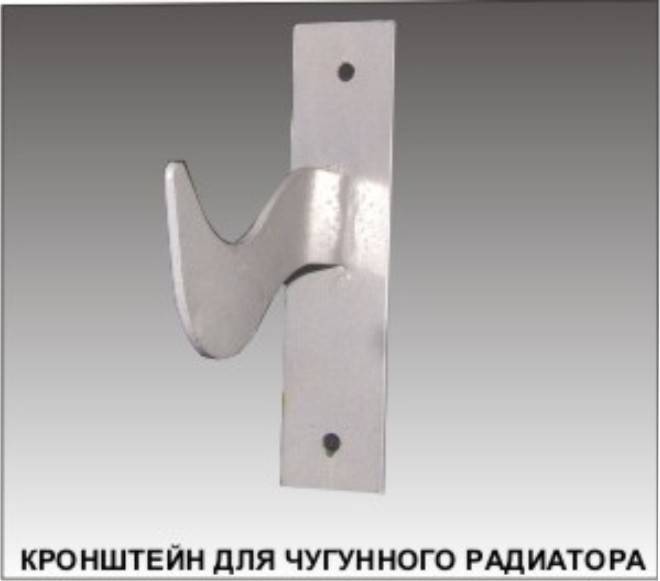

• дополнительной для прикрученных к стене батарей – это наиболее подходящие кронштейны для чугунных радиаторов;
• стойки с крюками, которую можно привинтить к полу и к стене; предназначена также для габаритного оборудования, но применяется с целью распределения нагрузки между плоскостями (например, в деревянном доме).

Напольные держатели также могут быть регулируемыми по высоте. Бывают варианты:

• в виде подставки без фиксации радиатора;
• с дополнительными удерживающими элементами: с цепочкой или хомутом;
• на подошве или на треноге, могут прикручиваться к полу или просто ставиться на него.

Как правильно подобрать кронштейн

Главное правило при покупке фиксатора: он должен выдерживать возложенный на него вес. Максимальная нагрузка обычно указывается в прилагаемой инструкции. Легче всего подобрать кронштейн для алюминиевого радиатора, так как он мало весит и для него подойдут любые типы.

Для очень мощных батарей берите напольные подставки. Но если покрытие в доме деревянное, то необходимо позаботиться о том, чтобы фиксаторы были снабжены дополнительными крепежами к стене. Это нужно для того, чтобы уменьшить нагрузку на доски. Для легких обогревательных элементов, которые будут находиться в глубокой нише под окном, лучше купить длинный кронштейн.

Рекомендуется для чугунных радиаторов брать держатели с возможностью немного менять высоту, в противном случае могут возникнуть трудности с установкой. Цена регулируемого кронштейна не настолько высокая, чтобы отказаться от удобств монтажа.

Важно, чтобы в составе сплава не было токсичных веществ, выделяемых при нагревании. Не стоит покупать детали с рук, особенно без соответствующих сопроводительных документов

Обратите внимание, что самый легкий – угловой кронштейн – предназначен только для алюминиевых и медных радиаторов

Производители

Среди производителей комплектующих к отопительным устройствам можно выделить следующие торговые марки:

• Компания Lion занимается выпуском и реализацией крепежных деталей для биметаллических и алюминиевых обогревательных конструкций, кронштейнов для чугунной продукции, напольных кронштейнов для тепловых экранов. Универсальные кронштейны напольного типа рекомендованы для использования со всеми типами радиаторов, высота которых варьируется в пределах от 400мм до 554 мм.
• Итальянская торговая марка Omec предлагает антишумовые, настенные и стальные крепежные элементы.
• Китайская продукция Konner примечательна своим ассортиментом, среди которого можно выделить напольные кронштейны, используемые для укрепления нижней части устройства. Изделия выпускаются из стали.

• ООО «Вяткаспеццентр» – российская компания, которая реализует продукцию, среди которой представлены крепежные детали для панельных, алюминиевых и чугунных радиаторов таких популярных торговых марок: Alukal, Baykan, Elegance, General, Sira.
• Кронштейны компании Royal Thermo могут быть использованы как для отопительной продукции одноименной марки, так и для других биметаллических батарей, вес которых будет не более 70 кг.
• Российское предприятие Tiarun реализует анкерные крепежные детали для отопительных устройств, выполненных из оцинкованной стали. Изделия окрашиваются эпоксидной эмалью.

Как повесить радиатор отопления на кронштейны

Перед тем, как повесить радиатор отопления на кронштейны, следует полностью изучить этот вопрос. Во-первых, нужно учитывать, что используемый тип крепежа должен точно соответствовать материалу, из которого изготовлен отопительный прибор. Так, например, устанавливать наиболее тяжелые радиаторы (чугунные) можно с применением креплений, которые обладают достаточной толщиной, а также возможностью регулировки расстояния до поверхности стены. Причем может потребоваться дополнительная подставка, если стены выполнены из гипсокартона или древесины. Более легкие секции (алюминиевые) обычно навешиваются при помощи креплений с фиксированной длиной. Их невысокий показатель массы не затрудняет проведение монтажа. К тому же допускается использование кронштейнов этого типа со стенами из любого материала.

Устанавливаем радиатор

Первым делом необходимо сделать так, чтобы центр отопительного прибора совпал с центром оконной конструкции. Такое расположение неслучайно, ведь через окна помещение может терять порядка 60-65% тепла. Следует проследить, чтобы расстояние:

• от радиатора до пола было не менее 60 мм;
• от радиатора до подоконника — не менее 50 мм.

Учитывая это, отопительный прибор следует приложить к поверхности стены и отметить места, в которых будут установлены крепления. Кстати говоря, эту работу можно проводить, не извлекая прибор из упаковки. Отметки на поверхности стены нужно выровнять по уровню. Кроме того, следует проследить, чтобы ребра радиатора были расположены строго вертикально. Все устройства, которые будут отапливать одно помещение, нужно располагать на одном уровне.

При работе с кронштейнами действует следующее правило: каждому квадратному метру обогреваемой площади свой кронштейн. Разметить места установки креплений поможет специальная доска (шаблон). Ее располагают горизонтально (по отвесу) и делают в ней отверстия в точках, где будут размещены крепления. На месте каждой отметки просверливается отверстие, полностью соответствующее длине и ширине части кронштейна, которая входит в поверхность стены. Обычно глубина таких отверстий составляет 120 мм. После того, как крепления вставлены, их следует замуровать, используя обычный цементный раствор. Выждав время, необходимое для затвердения цемента, можно спокойно навешивать радиатор на подготовленное место.

Как установить радиатор отопления своими руками?

Выбрав отопительную систему, следует внимательно ознакомиться со всеми технологическими документами, прилагающимися к ней. Именно от этих, казалось бы ненужных бумажек, будет зависеть тип крепления, материал, используемый для него, и, естественно, долговечность самих радиаторов.

Схема системы отопления( установка системы отопления)

Для начала проведите все подготовительные работы, предшествующие монтажу радиаторов. Определите, какая разводка установлена в вашем жилом помещении: двутрубная или однотрубная, от этого также зависят некоторые моменты, о которых будет рассказано позже. Подберите весь необходимый для вас арсенал инструментов и займитесь расчетом. Выясните, сколько вам кронштейнов понадобится, какой тип кронштейна будет наиболее подходящим под ваш тип отопления.

Помните, что кронштейн для радиатора очень важен, и эту маленькую деталь нельзя упускать из виду. Обычно расчет ведется так: один кронштейн на один условный м2. Плюс один кронштейн для радиатора. Заблаговременно подготовьте их и проверьте их качество, дабы в конце система попросту не сорвалась, и вы могли получить чудное купание в горячих источниках не выходя из квартиры.

Известная ошибка котел baxi — ошибка e01 и ее решение. Измеряем вес чугунной батареи отопления сюда.

Самые надежные это инфракрасные обогреватели карбоновые. Подробнее о них: https://prootoplenie.com/sistemy-otopleniya/chastnyjj-dom/infrakrasnye-obogrevateli-dlya-dachi.html

Перед монтажом обязательно слейте из системы воду и воспользуйтесь насосом, который позволит избежать даже малейших остатков воды. Перекройте весь отопительный контур. Проверьте с помощью уровня уже установленную батарею на кронштейн для радиатора. Будьте внимательны: все должно быть ровно и чётко, даже если это только пробные замеры.

При непосредственной установке используйте динанометрические ключи, чтобы все технические моменты были выполнены идеально точно; подготовьте дополнительные расходные материалы:

• Пакля;
• Герметик;
• Специально пропитанная масляная краска;
• Уплотнительная лента, созданная специально для таких целей.

А так же инструменты:

• Динамометрические ключи;
• Строительный уровень;
• Дюбеля;
• Функциональные и соединительные элементы;
• Байпас;
• Муфта;
• Ниппели;
• Уголки.
• Запорные вентили с соответствующими радиатора резьбой и диаметром;
• Специальные втулки и сгоны.

Только правильная установка и эксплуатация может гарантировать длительную и качественную службу как радиаторов, так и кронштейнов

Теперь процесс установки будет происходить с максимальной точностью. Распределите секционные радиаторы, а также кронштейны для радиаторов так, чтобы после ничего не искать. Отключенная и очищенная перед монтажом система не требует особой подготовки.

Но важным моментом будет именно соблюдение технической стороны установки батарей. Только полное соответствие технологии может гарантировать адекватную работу радиаторов.

Инструкция для очумелых ручек! Инструкция, как делается печь буржуйка чугунная. Самые экономичные электрокотлы для отопления дома своими руками! Быстрее смотри здесь.

Итак, радиаторы подготовлены, а кронштейны для радиаторов отопления подобраны. В случае, если отопительная система однотрубная, следует ещё и подобрать байпас, который будет своеобразной защитой от различного рода неприятностей. Занимаясь расчётами местоположения радиаторов, помните, что лучше всего устанавливать с незначительным уклоном в сторону теплоносителя, чтобы не «завоздушить» радиатор и трубу/батарею, то есть, не допустить попадания ненужного воздуха в батарею.

Перечень моментов, отклонение от которых невозможно

• Расстояние между стеной и батареей должно быть 3-5 см.
• Расстояние от пола до радиатора минимум 6 см, в идеале от 10 см.
• Детали подводки к устройствам отопления должны быть расположены так, чтобы уклон составил 0,005, но лучше его увеличить до 0,01.
• Один метр трубопровода обязан быть наклонен в сторону циркуляции как минимум на 0,5 см.
• Рассчитывать угол наклона нужно по длине, устанавливаемых трубных отрезков.

После можете смело начинать установку радиаторов, но обязательно учитывайте, что изделия из стали, биметалла и алюминия нельзя распаковывать до самого начала использования.

2 вопроса по поводу установки радиаторов отопления

Здравствуйте, хотел проконсультироваться у форумчан по поводу установки батерей отопления. Вчера в квартире коммерческая фирма заменила древние конвекторы на биметаллические батареи, после установки у меня возникли вопросы:

В рекомендациях в интернете, и в паспорте батареи написано, что зазор между батареей и стеной должен быть 3-5 см, насколько это требование критично? Мне установили батареи практически вплотную к стене, зазор меньше 5 мм. Правильно ли я понимаю, что при такой установке задняя поверность радиатора обогревает исключительно стену и улицу за ней, а не воздух в помещении?

Вопрос про кранам маевского — где-то в интернете читал, что они должны устанавливаться выпускным отверстием вертикально вниз, опять же, насколько это критично? Потому что у меня они смотрят куда угодно — в комнату, на стену, но не вниз. И еще хотел спросить когда именно ими надо пользоваться?

Заранее спасибо за помощь

выпускная штука на маевском кране- крутится. не переживайте. а как умудрились вплотнуюповесить батареи? стандартный крепеж автоматом даст расстояние.

сложно сказать, как так получилось, видимо просто до упора загнали крепежные кронштейны в стену

a381794 написал : видимо просто до упора загнали крепежные кронштейны в стену

дэбилы обыкновенные, как бы сказали юные натуралисты. А вообще заказчик диктует условия, выполняет операционный контроль и производит оплату после подписания акта выполненных работ. Как-то так.

altruist777 Воистину! Просра. ли Вы свое счастье.

a381794 написал : Вчера в квартире коммерческая фирма заменила древние конвекторы на биметаллические батареи

а почему конвекторы на биметалл а не на конвекторы? В общем случае, это разные типы отопительных приборов ,и в лоб один на другой не всегда меняются. (фирма должна была бы об этом предупредить) Фотографии подключения покажите, если не трудно.

a381794 написал : В рекомендациях в интернете, и в паспорте батареи написано, что зазор между батареей и стеной должен быть 3-5 см, насколько это требование критично?

3.20. Радиаторы всех типов следует устанавливать на расстояниях, мм, не менее: 60 — от пола, 50 — от нижней поверхности подоконных досок и 25—от поверхности штукатурки стен. В помещениях лечебно-профилактических и детских учреждений радиаторы следует устанавливать на расстоянии не менее 100 мм от пола и 60 мм от поверхности стены. При отсутствии подоконной доски расстояние 50 мм следует принимать от верха прибора до низа оконного проема. При открытой прокладке трубопроводов расстояние от поверхности ниши до отопительных приборов должно обеспечивать возможность прокладки подводок к отопительным приборам по прямой линии. 3.21. Конвекторы должны устанавливаться на расстоянии: не менее 20 мм от поверхности стен до оребрения конвектора без кожуха, вплотную или с зазором не более 3 мм от поверхности стены до оребрения нагревательного элемента настенного конвектора с кожухом, не менее 20 мм от поверхности стены до кожуха напольного конвектора. Расстояние от верха конвектора до низа подоконной доски должно быть не менее 70 % глубины конвектора. Расстояние от пола до низа настенного конвектора с кожухом или без кожуха должно быть не менее 70 % и не более 150 % глубины устанавливаемого отопительного прибора. При ширине выступающей части подоконной доски от стены более 150 мм расстояние от ее низа до верха конвекторов с кожухом должно быть не менее высоты подъема кожуха, необходимой для его снятия. Присоединение конвекторов к трубопроводам отопления следует выполнять на резьбе или на сварке.

Установочный процесс

Работы по инсталляции радиаторов отопления таким способом могут быть осуществлены своими руками. Особых отличий, если сравнивать с традиционным монтажом, практически нет. Разница лишь заключается в том, что крепежные элементы фиксируются не к стене, а к нижней плоскости.

Примерно так осуществляется крепление.

Необходимые инструменты

• Шуруповерт потребуется для закручивания саморезов, с помощью которых фиксируется деталь.
• Простой карандаш будет нужен для нанесения разметки в местах установки крепежных элементов.
• Рулетка понадобится для измерений, ведь придется определять расстояние между кронштейнами.
• Электрическая дрель необходима для просверливания отверстий, если установка производится на бетонный пол.
• С помощью молотка будут забиваться дюбели, которые используются для удержания саморезов.

При монтаже на бетонный пол потребуются дюбели.

Последовательность действий

Устанавливая напольное крепление для чугунных радиаторов отопления или алюминиевых аналогов, необходимо правильно подбирать кронштейн.

В первом случае приборы будут весить гораздо больше, а значит, для их удержания потребуются более прочные детали.

1. На начальной стадии осуществляется разметка. При помощи рулетки измеряется расстояние между элементами. Простым карандашом отмечаются места инсталляции.
2. При помощи электрической дрели подготавливаются отверстия, после чего в них молотком забиваются дюбели. При установке следует соблюдать аккуратность, чтобы не сломать вспомогательные крепежи.
3. С использованием шуруповерта держатели надежно прикручиваются. Обычно фиксация каждого кронштейна осуществляется двумя или тремя саморезами. Их нужно хорошо затянуть.
4. На зафиксированные детали навешиваются отопительные приборы. Гайки на держателях хорошо закручиваются. На последнем этапе просто подсоединяются трубы отопительной коммуникационной системы.

Длинный радиатор смотрится очень интересно в интерьере.
