Сферические (купольные) дома: конструкции, особенности планировки

Проект геодезического купольного дома

Тело такого дома строится из треугольников по схеме, созданный известным математиком Бакминстером Фуллером.

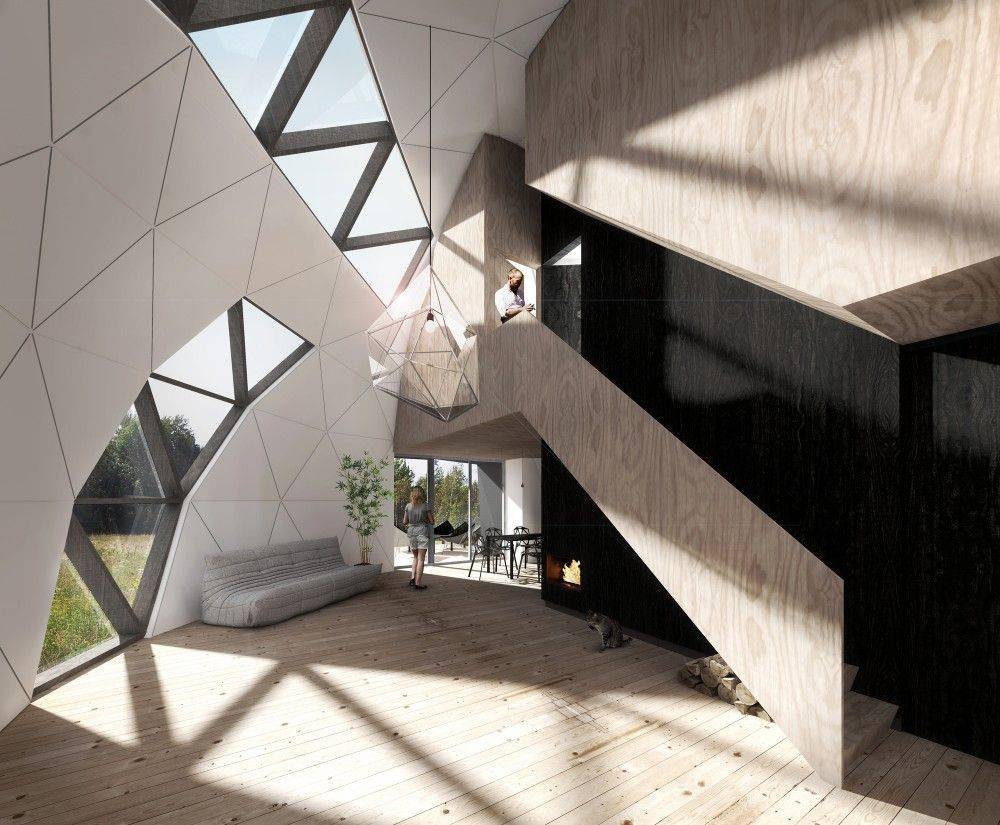

В представленном проекте гостиная с камином совмещена с просторной столовой и кухней, предусмотрен выход к веранде. Длинный коридор ведет к одной из спален, имеется доступ так же в техническую комнату, где располагаются котельная и электрощитовая.

Если подняться по угловой лестнице, окажемся на 2 этаже. Здесь размещается кабинет и небольшой балкон. Слева от лестницы есть коридор ведущий на веранду. Под сводом купола расположены две спальни и один санузел.

Характеристики проекта

Площадь — 297,3 кв. м
1 / 2 этаж: 195,1 / 102.2 кв. м
Фундамент — морозозащищенный, мелкого заложения
Наружные стены сферы и кровля из битумной черепицы.
Перекрытия — дерево, гипсокартон.
Отделка фасада — алюминиевый софит и фасадная лента.

Порядок сооружения каркаса

На первом этапе необходимо будет установить крайние стропила, которые выступят частью фронтона фасадов. С помощью отвеса нужно проверить вертикальность. С помощью подпорок осуществляется фиксация стропил. Нижние углы фиксируются металлическими накладками и болтами. Теперь можно заняться разметкой зоны фиксации рамы и монтажом рамы с помощью гвоздей.

На заключительном этапе производится установка стропил под коньком. Как только будут завершены вышеперечисленные работы, в верхней части каркаса нужно будет укрепить ветровые связи. Их крепят к стропильным ногам. Временные подпорки исследуют убрать. По такой же технологии соединяются все три рамы каждого края.

Проекты и особенности планировки

Круглое здание далеко нелегко распланировать так, чтобы было рационально, красиво, да еще и удобно. Есть несколько основных приемов, которых придерживаются большинство. Первое, что бросается в глаза, в таком доме просто не может быть коридоров. Им просто некуда вести. Это неплохо, но планировка дома становится от этого сложнее. Начнем с простого — как оформить вход в дом.

Это тоже дом, выполнены по купольной технологии

Входная группа

Для нашего климата желательно чтобы входные двери выходили в небольшое помещение, а не в большую комнату. Спасает в этом случае небольшой тамбур. О может быть выделенным из общей площади или пристроенным. Примерно те же задачи выполняет крытая веранда. Это более «цивильный» способ решить проблему.

Не всем подобный подход нравится. Сегодня в мире другие тенденции — из входной двери попадают в большой просторный холл/гостиную. Такая планировка тоже возможна, но необходимы дополнительные меры по отсечению холодного воздуха — тепловая завеса возле входа. Ее делают при помощи встраиваемых в пол конвекторов или установив возле двери несколько мощных радиаторов. Первый способ эффективнее, второй проще в исполнении. Все эти нюансы характерны и для купольных домов. С той лишь разницей, что придется поломать голову, как вписать встроенный тамбур. Два остальных способа решаются проще.

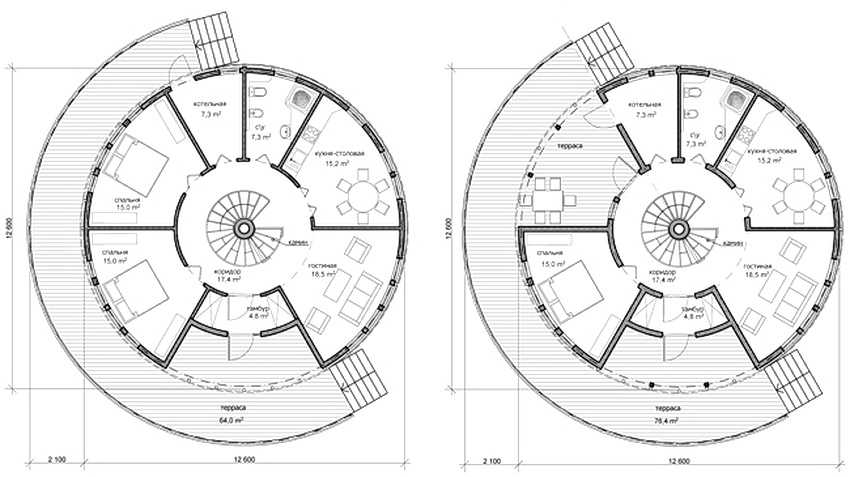

Планировка купольного дома: рассматриваем способы организации входной группы

Давайте рассмотрим варианты устройства входной группы на примерах. На картинке вверху, правый проект, входные двери выходят в гостиную/столовую. Такое решение характерно для Европы и Америки. У нас постепенно приобретает популярность, но в связи с более суровым климатом часто приносит неудобства — каждое открывание дверей в зимний период приносит значительную порцию холодного воздуха, что снижает комфорт.

Вариант слева — с пристроенным тамбуром. Из тамбура два выхода — один в зимний сад, другой — в кухню/столовую. Решение не менее современное, но решена проблема поступления холодного воздуха в жилые помещения. Так что подобную идею стоит взять на вооружение.

Если тамбур решено делать встроенным, очевидно, придется выделить какую-то площадь дома. Минимально — это три квадрата (на левом проекте). Логично, если дальше будет располагаться гостиная/столовая.

Два варианта встроенного тамбура/прихожей

Еще дин способ — выделить большую площадь и использовать ее как прихожую. Разместить тут гардероб, вешалку для вещей «на сейчас» (проект права). Если позволит площадь, можно будет установить небольшой диванчик. Для частого дома наличие прихожей — практически необходимость. Грязь и песок меньше таскаются в дом. И это — еще один довод в пользу выделенной входной группы. Пристроенной или отгороженной — это уже ваш выбор. Но помещение для входа — это удобно. Во всяком случае, в наших реалиях.

Организация пространства

Чаще всего центральная часть пространства купольного дома выделяется под помещение общего пользования. Из этой центральной зоны можно попасть во все другие комнаты, которые расположены по кругу. Вообще, центральное помещение получается неудобным, так как оно «очень проходное».

Центральная часть будет слишком активно использоваться, так что функциональной эту зону не сделаешь

В нем не удастся расслабиться, если это гостиная, в нем не очень удобно готовить, если придет идея использовать это помещение как кухню, как столовая оно тоже не самый лучший вариант. Проекты, которые именно так используют это пространство, представлены выше. На картинке выглядит замечательно, а вот в жизни рассчитывать на камерную обстановку тут не получится. Так что проходные комнаты — не самые обитаемые.

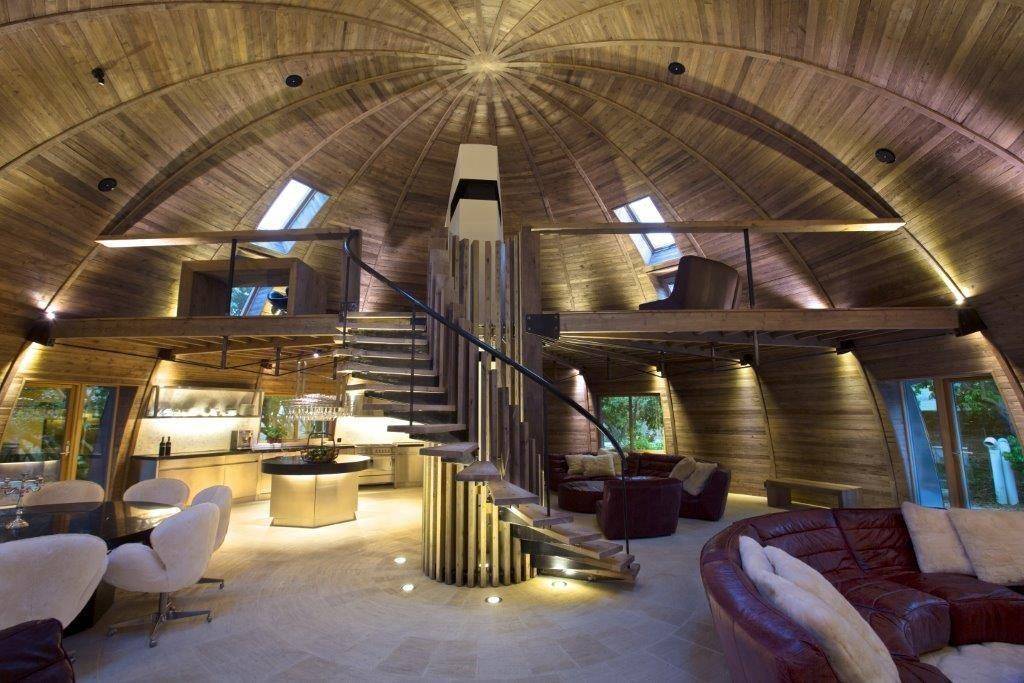

По центру можно поставить лестницу

Не самый плохой способ использования этой проходной зоны — установка лестницы. Ведь большая часть купольных домов имеет два этажа, а сюда просто просится винтовая лестница. Только надо учесть, что если ее просто закручивать вокруг столба, пользоваться будет неудобно — слишком крутые повороты получаются. Если же конструировать лестницу по типу «колодца», ее трудно построить самостоятельно. Так что эту часть придется кому-то передоверить.

В остальном купольные дома планируются также, как и обычные. Основное правило, которое надо запомнить: чтобы инженерные системы были не очень дорогими, все «мокрые» помещения размещаются недалеко друг от друга. Расположение спален, кабинетов и других «сухих» помещений — на ваш вкус.

Купольные дома: проекты и особенности конструкции

Так как купольные дома – это явление редкое, то наши соотечественники практически ничего не знают о такого рода сооружениях. Купольный дом строится по особой технологии, которая подразумевает выполнение каркаса в виде многогранника, приближенного по внешнему виду к сфере.

Благодаря купольной форме дом намного лучше прямоугольного выдерживает снеговую и ветровую нагрузку. Стоит отметить, что ни одной прямоугольной или квадратной комнаты внутри такого здания нет. В каждой хотя бы одна стена будет неровной.

Строительство купольного дома ведется по каркасной технологии из выбранного материала. Обычно такой каркас выполняется из легкого материала, к примеру, из бруса или металлических труб. Следующим шагом возведения дома идет обшивка листовым материалом и утепление. Никаких отличий в плане материала от обычного дома, купольный не имеет.

За рубежом встречаются купольные дома из монолитного бетона, но в нашей стране технология из названного материала выходит слишком дорогой. К тому, же купольный дом такого типа нужно еще и качественно утеплить надежным материалом, чтобы эксплуатировать и в зимние месяцы. Существует несколько типов каркасов для купольных домов:

геодезический;
стратодезический.

С каждым из этих видов необходимо ознакомиться подробней, чтобы понимать специфику купольных строений.

Геодезический каркас

Многогранник дома разделен на составные части, выполняемые в виде треугольников. Главной особенностью такой технологии купольного дома является соединение нескольких балок в одной точке. Надежная фиксация всех деталей дома осуществляется при помощи металлических коннекторов – крепежных устройств. Стоимость коннекторов начинается от 600 рублей. Если учитывать, что соединений в конструкции множество, то выходит значительная сумма.

Важно! Некоторые при купольном строительстве пытаются сделать соединения своими руками или вовсе их не использовать для удешевления конструкции, но некачественное соединение может привести к обрушению купольного дома. Стоит отметить достоинство данного типа купольного каркаса дома – это устойчивость к разрушению. При соблюдении технологии строительства в случае, если разрушится 35% конструкции, то дом все равно будет стоять

При соблюдении технологии строительства в случае, если разрушится 35% конструкции, то дом все равно будет стоять

Стоит отметить достоинство данного типа купольного каркаса дома – это устойчивость к разрушению. При соблюдении технологии строительства в случае, если разрушится 35% конструкции, то дом все равно будет стоять.

Еще очень удобно, что геодезический купол позволяет делать окна и двери для дома в любом количестве и в любом месте. Только стоит учесть тот факт, что окна будут иметь форму треугольника.

Стратодезический каркас

Такой купольный дом собирается из секций, имеющих форму трапеции. Это говорит о том, что можно внедрять в купольный дом такого типа стандартные окна и двери. Убирать какие-либо элементы из такого каркаса дома можно только после тщательного расчета несущей способности, поэтому перенос проема может затянуться надолго.

Обшивка каркаса такого купольного дома листовым материалом проводится по мере его возведения. То есть при выполнении второго ряда элементов первый уже должен быть обшит выбранным материалом. Это объясняется малой устойчивостью к скручивающего типа нагрузкам готового каркаса купольного дома, которая влияет на возможность обшивки облицовочным материалом.

Для соединения элементов в купольной конструкции не требуются коннекторы, здесь для фиксации служат специальные замковые соединения

Стоит обратить внимание, что материала на такой купольный дом уйдет больше в силу большого количества обрезков

Остекление и облицовка

Куполообразная форма дома дает грандиозные возможности отвести большую площадь под остекление, что придаст постройке легкий воздушный вид

В таком случае важно правильно выбрать стеклопакеты, конструкция которых составлена из специального стекла с теплозащитным напылением. При этом окна могут быть стандартными прямоугольными или треугольными

Очень необычно и оригинально смотрятся пакеты из пяти- и шестиугольных оконных систем с двойным остеклением.

Что же касается облицовки дома, чаще всего для этих целей используют штукатурку, натуральный и декоративный камень, кирпич, пластиковые, металлические панели и другие современные материалы.

Беседка в виде полуоткрытой полусферы

Беседка, выполненная в виде полуоткрытой полусферы, станет самым привлекательным местом на дачном участке. Собирается это воздушное сооружение в течение одного рабочего дня. Монтаж каркаса производится из профильной трубы. Диаметр купола при этом должен составлять 6 метров, а высота объекта – 2,5 метра. При таких размерах удается получить 28 квадратных метров полезной площади, достаточной для размещения друзей и родственников. Расчет конструктивных элементов 3V купола проводится также с помощью онлайн-калькуляторов. В результате автоматического подсчета получается, что для строительства беседки понадобится:

30 штук ребер по 107,5 см;
40 штук ребер по 124 см;
50 штук ребер по 126,7 см.

Концы ребер, выкроенных из профильной трубы, сплющивают, просверливают и загибают на 11 градусов. Для удобства сборки решетки геокупола по схеме помечают одинаковые по длине ребра одним и тем же цветом. В итоге получится три группы элементов, которые крепят друг к другу согласно схеме с помощью шайб, болтов и гаек. Завершив монтаж каркаса, производят настил укрывного материала, в качестве которого можно рассматривать:

фанерные листы;
полотна цветного поликарбоната;
вагонку;
мягкую черепицу и др.

Если закрыть только верхнюю часть каркаса, то получится оригинальная полуоткрытая беседка. С помощью штор можно задекорировать оставшееся свободным пространство по боковым сторонам беседки. Добиться неординарного оформления купольного сооружения позволит ваша фантазия.

Сборно-разборный металлический каркас может быть демонтирован в любое время. При необходимости конструкция в разборном виде вывозится на природу, где быстро собирается и накрывается чехлом, изготовленным из влагоотталкивающей ткани.

Дополнительно о выборе материалов

При составлении проекта дома, важно выбрать материалы. Например, в основе фундамента могут лежать винтовые сваи, длина ствола при этом составит 2500 мм

Что касается диаметра, то он может быть равен 108 мм. В основе силового каркаса будут перекрытия, которые составляются из досок хвойных пород. Материал должен быть калиброванным и обработанным огнебиозащитой. Сечение балок может составить 45×195 мм.

Несущие внутренние стены можно возвести из доски, сечение которой будет равно 45×145 мм. В качестве кровельного покрытия может выступить гибкая черепица с опорными элементами

При укладке важно обеспечить вентиляционный зазор, который формируется из контрбруса естественной влажности. Он должен иметь квадратное сечение со стороной в 50 мм

Достоинства и недостатки купольных домов

Помимо уникальных внешних характеристик, дом купол обладает рядом неоспоримых плюсов:

доступная стоимость;
не требуется массивная бетонная площадка;
экономия на скорости сборки;
минимум строительного мусора;
на дом купол потребуется не так много строительных материалов;
площадь внешней поверхности у купольных строений меньше, а внутренний объем пространства больше (срезаются углы), за счет этого понижаются потери тепла зимой и поглощения летом;

Видео описание

Строительство купольного дома смотрите на видео:

прочность, повышенная сейсмоустойчивость, прекрасная аэродинамика;
купол выдерживает высокие снеговые нагрузки;
хорошая звукоизоляция и вентиляция;
оригинальность и эстетичность на высшем уровне;
превосходные световые характеристики.

Дом-сфераИсточник pinterest.ru

К недостаткам купольных домов специалисты относят:

очень мало профессиональных компаний на российском рынке, тема довольно новая, энтузиасты куполостроители только пытаются покорить нашу страну;
необходим опыт в расчетах, абсолютная точность при изготовлении деталей;
поставщики качественного сырья «на вес золота», хороший пиломатериал найти сложно;
период полезного использования дома уступает каменным и блочным зданиям;
нестандартные окна, делаются по специальному заказу, определенные сложности при установке.

Но эти недостатки быстро сводятся на нет, если не пытаться соорудить дом самостоятельно, а сразу обратиться в строительную компанию, которая хорошо зарекомендовала себя на строительном рынке. Так вы сэкономите уйму времени и сил, а в итоге получите качественный купольный дом, в котором будет уютно и комфортно жить

А все ваши пожелания, касаемо планировки специалисты обязательно примут во внимание

Дом-сфера на основе геодезического куполаИсточник kapus.ru

Фото-примеры сферических домов

Двухуровневый дом на основе стратодезического купола с гонтовой облицовкойИсточник proteh.org

Купольный дом с элементами дерева в наружной отделкеИсточник pinterest.com

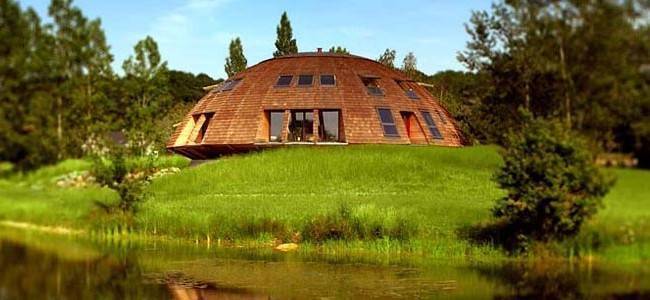

Деревянный гонт естественно смотрится на сферическом зданииИсточник lenta.ru

Дом-сфера, покрытый битумной черепицейИсточник kapus.ru

Оригинальное решение: купольный дом в виде летающей тарелкиИсточник stroygram.ru

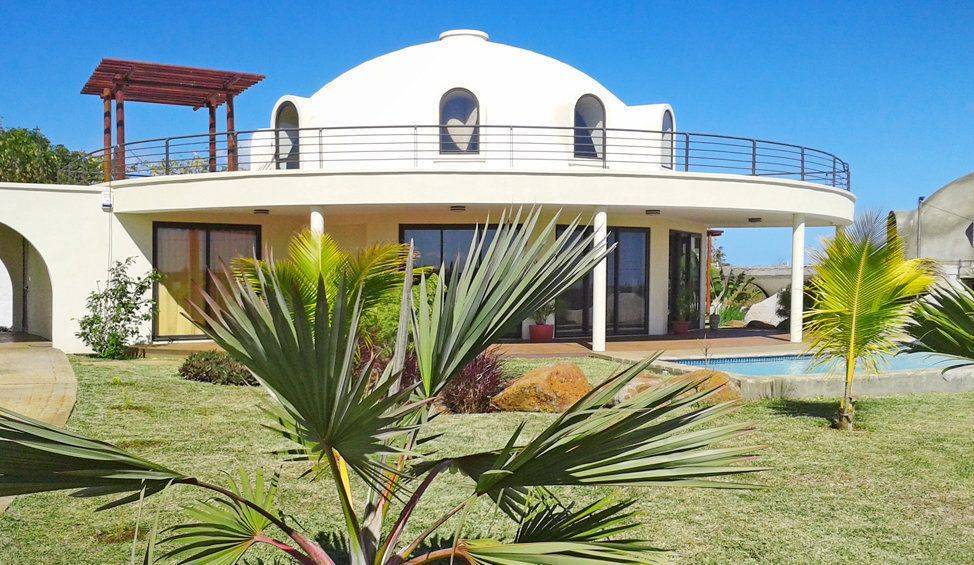

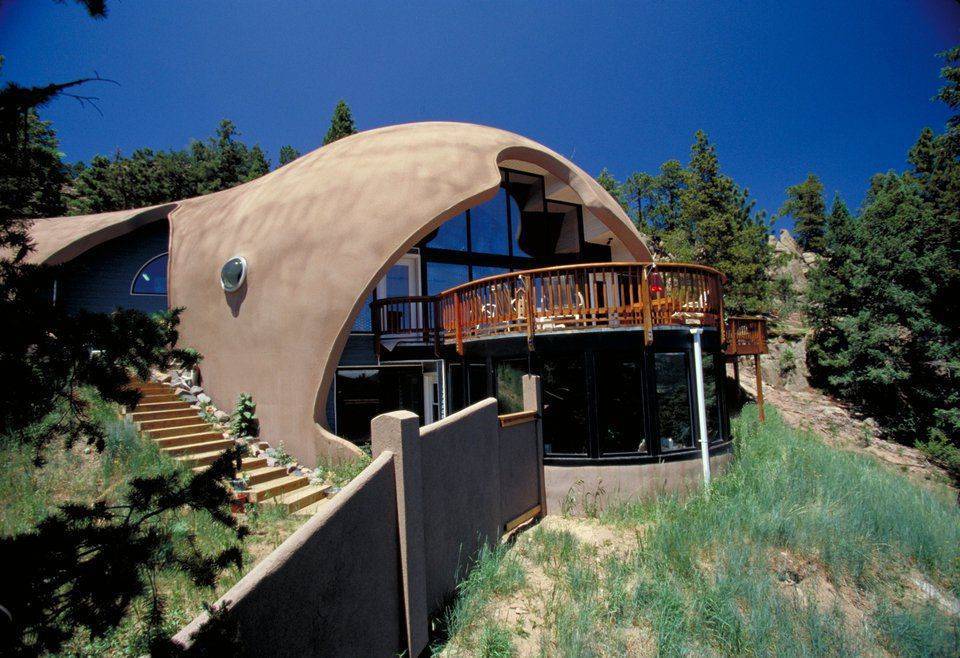

Дом-сфера из бетонаИсточник stroygram.ru

Кровельное покрытие купольного дома из черепицыИсточник stroygram.ru

Покрытие купольного дома медной черепицейИсточник svoya-izba.ru

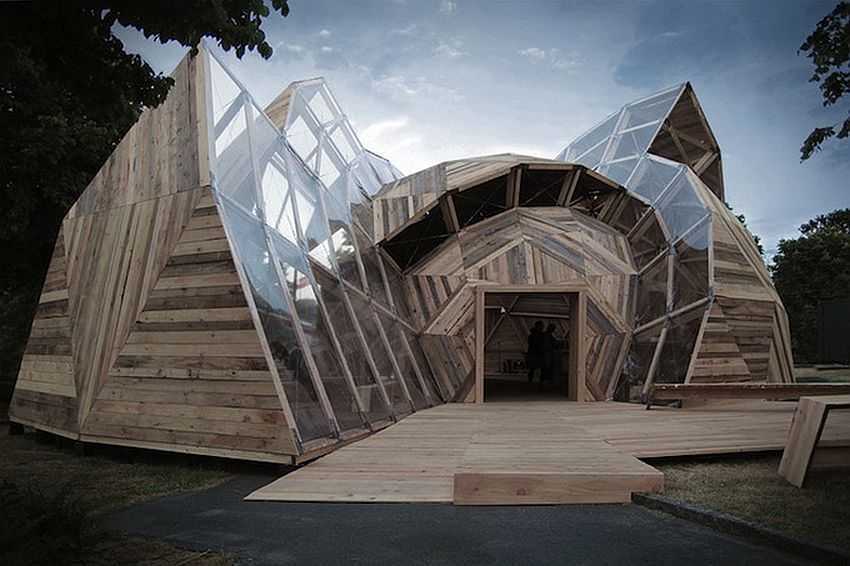

Сложный, но красивый и оригинальный проект купольной конструкцииИсточник pinterest.com

Заключение

Рассматривая в качестве постоянного жилья купольные дома, проекты и цены на них можно перебирать бесконечно, ведь, несмотря на то, что такие постройки появились на строительном рынке относительно недавно, разнообразию проектов уже нет предела. Вы можете выбрать для себя самый простой купольный дом, проекты таких построек стоят недорого, или составить особый, по собственным пожеланиям и предпочтениям. Для примера можно взять купольные дома Добросфера, проекты и цены, фото каждого из них можно рассмотреть подробнее на сайте. А профессиональные архитекторы и дизайнеры вам в этом с удовольствием помогут.

Недостатки сферических конструкций

Главная проблема это психологический стереотип людей, многие не доверяют всему новому, стремятся обезопасить себя от возможных ошибок, но всегда находятся те, кто разделяет и поддерживает наши начинания.

Подробнее о проблемной стороне и аспектах влияющих на качество строительства:

Очень и очень мало профессиональных компаний на российском рынке, тема довольно новая, энтузиасты куполостроители только пытаются покорить нашу страну.
Необходим опыт в расчетах, абсолютная точность при изготовлении деталей.
Поставщики качественного сырья «на вес золота», хороший пиломатериал найти сложно.
Период полезного использования дома уступает каменным и блочным зданиям.
Нестандартные окна, делаются по специальному заказу, определенные сложности при установке.
Большой процент отходов на производстве.

Все особенности за и против раскрыты, купольные дома имеют явные перевес достоинств, но помните, не грамотный монтаж может легко затмить все преимущества.

Темы для размышления

Почему большинство церквей и храмов имеют сферическую форму?

Как так вышло, что практически все живые существа предпочитают существовать в округлых жилищах, а у человека сформировались другие предпочтения?

Земля создана в форме шара, мы же строим прямоугольные дома…

Купольные дома – относительно новое слово в строительстве, быстро завоевывающее популярность благодаря использованию нетрадиционной формы для дома.

Строительство быстровозводимых купольных домов известно и востребовано во всем мире. Сегодня такой дом – уже не просто следование моде или гонка за оригинальностью, но и желание получить в результате строительства максимально рациональное и экономное жилище. Некоторые специалисты называют купольные конструкции вариантом эко-домов.
