Ленточный фундамент два в одном: строим и утепляем с ПЕНОПЛЭКС®

Отличия для разных видов оснований

• При утеплении плитного фундамента слой пеноплекса укладывается до заливки и выступает в качестве внешней изоляции. Изнутри такой тип основания требуется утеплять по всему периметру пола и стен цокольного помещения.

  Если слой пеноплекса будет только внутри, то конструкция плитного фундамента будет уязвима к пучению, холоду и влаге.

• Для свайного основания утепление тоже имеет свои отличия. Изоляция самих столбов не приведет к какому-либо результату, так как потеря тепла происходит через пространство между полом и почвой. Чтобы утеплить такой фундамент нужно закрыть эту пустоту специальным ограждением по наружному периметру.

Утепление стен изнутри

Пеноплекс является достаточно популярным материалом, используемым для утепления, так как он отличается лучшими характеристиками, чем пенопласт, который обычно используется для этих целей. Если работы выполняются собственными руками, необходимо как можно больше узнать обо всех этапах утепления

Особое внимание следует уделить гидроизоляции стен. Утепление происходит в несколько этапов:

Подготовка поверхности. На данном этапе необходимо тщательно выровнять поверхность и устранить дефекты. Если на стене имеются облицовочные материалы, их следует удалить в первую очередь. Только после этого можно приступать к выравниванию. Вмятины на стенах необходимо заштукатурить.
Нанесение грунтовки. Это необходимо для улучшения адгезии поверхности с пеноплексом.

Создание гидроизоляционного слоя. Так как пеноплекс является влагонепроницаемым, данный этап можно пропустить.
Закрепление пеноплекса. Монтаж может производиться при использовании дюбелей, но удобнее применять клей. Чтобы крепление было более надежным, стоит использовать и дюбели и клеящие составы. Наносить их нужно как на стены, так и на утеплитель.
После закрепления пеноплекса комфорт на стене необходимо проверить все стыки, так как появление даже небольшого зазора может стать причиной возникновения мостика холода. При обнаружении таких мест их необходимо заполнить герметиком

На данном этапе важно проверить примыкания утеплителя к окнам и дверным проемам, так как именно эти места являются более проблемными.
Закрепление пароизоляционной пленки. Несмотря на то что утеплитель является водонепроницаемым материалом, пленка необходима для предотвращения попадания влаги в стыки между листами данного материала.
Отделочные работы

Чаще всего поверх пеноплекса закрепляется армирующая сетка, после чего происходит выравнивание слоя клеящего состава. После этого стена готова к монтажу облицовочного материала.
Чтобы упростить процесс отделки стен многие владельцы домов закрепляют гипсокартон, который и служит основанием для отделочных материалов.

Утепление фундамента деревянного дома снаружи

Утепление нижних венцов сруба в доме

При отсутствии подвала в доме ничего не остается, как отсыпать фундамент изнутри, утеплить пол на первом этаже и сделать завалинку. Срубы в старину утепляли с помощью отсыпки нижних венцов деревянного дома. Избы ставились на столбы по углам сруба, а на расстоянии полметра от стен дома сооружали опалубку, которую наши предки засыпали землей вперемешку с опилом или соломой.

Если деревянный дом стоит на столбчатом или свайном фундаменте, то рекомендуется сразу сделать отсыпку внутри фундамента до уровня пола теплоизоляционным материалом (грунтом или керамзитом). Не забывайте, что все деревянные конструкции необходимо обработать антисептиком или мастикой. Рассмотрим далее утепление фундамента деревянного дома пенопластом и пеноплексом.

Утепление фундамента в доме пеноплексом

Если дом уже построен, то для теплоизоляции фундамента необходимо выкопать по периметру стен траншею, а затем нужно нанести жидкую гидроизоляцию на бетон. Если производится утепление ленточного фундамента, то слой теплоизоляции должен быть на уровне грунта, также можно вокруг дома сделать утепленную отмостку.

В чем преимущества наружного утепления

Утепление фундамента дома снаружи — наиболее простой и вместе с тем результативный способ избежать неприятных или даже опасных явлений:

• переувлажнения и промерзания железобетона;
• коррозии арматуры;
• деформаций, спровоцированных пучения грунта;
• теплопотерь через основание и цоколь;
• сырости в подвале;
• нарушения гидроизоляции.

Теплоизоляция фундамента и отмостки позволяет уменьшить глубину заложения до 30-40 см, что актуально на участках с пучинистыми грунтами или высоким УГВ. Благодаря этому удается эффективно снизить затраты на строительство, особенно малоэтажных или каркасных зданий.

Подготовка и гидроизоляция

Подготовительный процесс имеет свои нюансы для каждого типа фундамента. «Ленту» стандартной глубины следует вручную окопать траншеей шириной до одного метра и на глубину промерзания. Техника при этом не применяется, чтобы случайно не «травмировать» фундамент. Поверхность очищается и выравнивается – выступы скалывается, а трещины заделываются цементом.

Гидроизоляция

Затем кладётся гидроизолирующий слой: битумная мастика при помощи валика или жидкая резина – из пульверизатора

Важно, чтобы материал для гидроизоляции наносился сплошным слоем и не содержал органических растворителей, разрушительно воздействующих на ЭППС

Ещё более эффективную защиту ленточному фундаменту обеспечит сочетание битума и рулонного материала. Рубероид, стеклоэласт и т.п. накладываются на мастику в нагретом состоянии с нахлёстом до 150 мм, стыки промазываются битумом. Точно так же можно изолировать от влаги и плитный фундамент.

Если фундамент на сваях

При свайном фундаменте для защиты от грунтовых вод требуется комбинация гидроизолирующего состава и дренажной системы. Дренаж монтируется в такой последовательности:

• выкапывается неглубокая траншея;
• дно траншеи засыпается щебнем;
• поверх щебня укладывается геотекстиль;
• трубы для отвода воды укладываются под наклоном от дома;
• поверх труб – ещё слой геотекстиля;
• кладётся верхний слой щебня.

Коротко о технологии

Российская компания ПЕНОПЛЭКС в 1998 году начала производство теплоизоляционных плит из экструзионного пенополистерола. Группа предприятий в городах Кириши, Пермь и Новосибирск выпускает строительные и декоративные материалы на итальянском высокотехнологичном оборудовании под контролем качества аккредитованной лабораторией. Пеноплэкс Фундамент — эффективный плитный утеплитель, широко применяемый в нашей стране для теплоизоляции капитальных сооружений как в частном, так и в промышленном строительстве. Защита оснований от промерзания повышает энергосбережение на 20%.

Пеноплэкс Фундамент: листы Источник vdom36.ru

Пеноплекс КОМФОРТ

Габаритные размеры: Длина-1185 мм, ширина-585 мм, толщина 20; 30; 40; 50; 100 мм.

ТУ 5767-006-54349294-2014

Цвет: оранжевый.

Поверхность: гладкая.

Плиты ПЕНОПЛЭКС упаковываются в термоусадочную УФ-стабилизированную плёнку.

Применение Пеноплекс КОМФОРТ

Применяется для теплоизоляции сен, цоколей , скатных кровель. Категорически не применяется:

в нагружаемых конструкциях.

Сферы применения Пеноплекс КОМФОРТ:

• Кровли, стены, балконы, лоджии.
• Теплоизоляция инженерных коммуникаций.
• Утепление животноводческих ферм, коровников.
• Для утепления теплиц.

Преимущества Пеноплекс КОМФОРТ:

• Коэффициент теплопроводности – 0,032, следовательно высокая теплоизоляция.
• Инертность ко гниению, то есть стойкость к грибкам, плесени, микроорганизмам.
• Стойкость к перепадам температур.
• Экологичность, то есть не выделяет вредных веществ в окружающую среду.
• Долговечный, до 50-ти лет эксплуатации.
• Простой монтаж, удобные габариты.
• Плохая паропроводность.
• Выбранная четверть(г-образная кромка). Позволяет состыковывать плиты как конструктор.

Пеноплекс КОМФОРТ технические характеристики

Наименование	Метод испытаний	Показатель плит
Прочность на сжатие при 10% линейной деформации, не менее	ГОСТ EN 826-2011	0,15 (1,5; 15) МПа
Водопоглощение за 24 часа, не более	ГОСТ 15588-86	0,4 % по объему
Водопоглощение за 28 суток	0,5 % по объему
Категория стойкости к огню, группа горючести	Ф3-123	группа Г4
Расчетный коэффициент теплопроводности при условиях эксплуатации «Б»	СП 50.13330.2012	0,032 Вт/(м×°К)
Звукоизоляция перегородки (ГКЛ-ПЕНОПЛЭКС 50 мм-ГКЛ), Rw	ГОСТ 27296-87	41 дБ
Индекс улучшения изоляции структурного шума в конструкции пола	ГОСТ 16297-80	23 дБ
Коэффициент паропроницаемости	0,005 мг/(м.ч.Па)
Плотность	от 20 кг/м3
Модуль упругости	15 МПа
Удельная теплоемкость	1,45 кДж/(кг.°С)
Предел прочности при статическом изгибе	0,25 МПа
Стандартные размеры	Ширина	585 мм
Длина	1185 мм
Толщина	20, 30, 40, 50, 100 мм
Температурный диапазон эксплуатации	ТУ	-70 … +75 °С

Варианты утепления

Технология устройства фундамента, утепляемого пеноплексом,предусматривает три вида теплоизоляции:

• горизонтальную – для отмосток, плит и мелкозаглубленных лент;
• вертикальную – для столбчатого фундамента, цоколей и наружных стен подвала;
• комбинированную.

Плиты пеноплекса фиксируют на утепляемых стенках фундамента посредством специального клея. При необходимости материал дополнительно крепят дюбелями. Сухие смеси изготавливают на полимерной или цементной основе. Их разводят водой своими руками, используя строительный миксер или электрическую дрель с насадкой. Делать это необходимо непосредственно перед началом работы, так как раствор вторичному замесу не подлежит.

Горизонтальный способ монтаж утеплителя предусматривает укладку пеноплекса под подошву или основание фундамента. При устройстве утепляемой отмостки, плиты ПЕНОПЛЕКС ФУНДАМЕНТА используются в качестве одного из ее слоев.

Частые ошибки

При утеплении пола иногда встречаются ошибки, которые отрицательно сказываются на его качестве.

В случае сгнивших лаг деревянного пола и пришедшей в негодность минеральной ваты, необходимо заменить лаги перед заменой утеплителя

Рассмотрим наиболее частые из них:

• не заполнены зазоры между утеплителем. В результате появляются мостики холода, препятствующие сохранению тепла в доме;
• не заменены ветхие перекрытия или сгнившие доски. Нельзя утеплять пол на старые лаги или сгнившие доски;
• деревянные части конструкции пола не обработаны антисептиком, поэтому риск появления грибка максимален;
• отсутствует гидроизоляция. Независимо от того, что пеноплэкс влагоустойчив, гидроизоляционный слой обязателен, особенно в местах близкого залегания грунтовых вод.

Коротко о технологии

Российская компания ПЕНОПЛЭКС в 1998 году начала производство теплоизоляционных плит из экструзионного пенополистерола. Группа предприятий в городах Кириши, Пермь и Новосибирск выпускает строительные и декоративные материалы на итальянском высокотехнологичном оборудовании под контролем качества аккредитованной лабораторией. Пеноплэкс Фундамент — эффективный плитный утеплитель, широко применяемый в нашей стране для теплоизоляции капитальных сооружений как в частном, так и в промышленном строительстве. Защита оснований от промерзания повышает энергосбережение на 20%.

Пеноплэкс Фундамент: листы Источник vdom36.ru

Где применяют утеплитель

Кроме того, что пеноплекс укладывают под малозаглубленный и плитный фундамент, его активно используют в качестве:

• несъемной опалубки;
• среднего теплоизолирующего слоя в сэндвич конструкциях;
• утеплителя для вертикальных поверхностей столбчатого и ленточного фундамента;
• теплой подушки под полом первого этажа или отапливаемого подвала;
• дополнительного защитного слоя при устройстве отмостки в случае неудовлетворительного утепления подземной части строения;
• предохранения цокольной части от воздействия минусовых температур и атмосферных осадков;
• элемента дренажной системы.

Характеристики пеноплекса, выпускаемого под утепление фундамента, позволяют применять материал даже в зонах с суровым, морозным климатом. Утеплитель обеспечивает соблюдение повышенных требований, предъявляемых к теплоизоляции подземных и цокольных частей строений, возводимых в северных регионах страны.

Варианты утепления

Технология устройства фундамента, утепляемого пеноплексом,предусматривает три вида теплоизоляции:

• горизонтальную – для отмосток, плит и мелкозаглубленных лент;
• вертикальную – для столбчатого фундамента, цоколей и наружных стен подвала;
• комбинированную.

Плиты пеноплекса фиксируют на утепляемых стенках фундамента посредством специального клея. При необходимости материал дополнительно крепят дюбелями. Сухие смеси изготавливают на полимерной или цементной основе. Их разводят водой своими руками, используя строительный миксер или электрическую дрель с насадкой. Делать это необходимо непосредственно перед началом работы, так как раствор вторичному замесу не подлежит.

Горизонтальный способ монтаж утеплителя предусматривает укладку пеноплекса под подошву или основание фундамента. При устройстве утепляемой отмостки, плиты ПЕНОПЛЕКС ФУНДАМЕНТА используются в качестве одного из ее слоев.

Технологии утепления деревянного пола пеноплэксом

Существует несколько технологий утепления пола пеноплексом:

• по грунту;
• под стяжку;
• по лагам.

Познакомим с особенностями каждой технологии, представив пошаговый план исполнения.

Под стяжку

Под стяжку полы утепляют в следующем порядке.

1. Если утепление проводится на бетонное основание, то щели и трещины на нем нужно заделать, наплывы стесать.
2. Поверхность пола грунтуют грунтовкой глубокого проникновения.
3. По периметру основания приклеивают демпферную ленту.
4. Укладывают гидроизоляционную пленку с заходом на стены на 10 см. Она необходима для того, чтобы уберечь деревянный настил от влаги. Дело в том, что бетон имеет поры, через которые влага может подняться от земли вверх.
5. Настилают утеплитель с помощью замковой системы «шип –паз». Его можно также приклеить к основанию или прикрепить зонтиками.
6. Сверху утеплителя кладут еще один слой гидроизоляции.
7. Затем монтируют арматурную сетку. Она придаст чистовой стяжке жесткость.
8. Стяжку выравнивают с помощью маяков, которые устанавливают на расстоянии 60 см и закрепляют шурупами или ляпами раствора.
9. Между маяками заливают бетон или цементно-песчаную смесь и выравнивают правилом.
10. Когда стяжка наберет прочность маяки убирают и пустые места заделывают.
11. Демпферную ленту и остатки полиэтиленовой пленки, которые располагаются выше стяжки срезают.
12. После высыхания стяжки на нее укладывают напольное покрытие: паркет, массивную доску или ламинат.

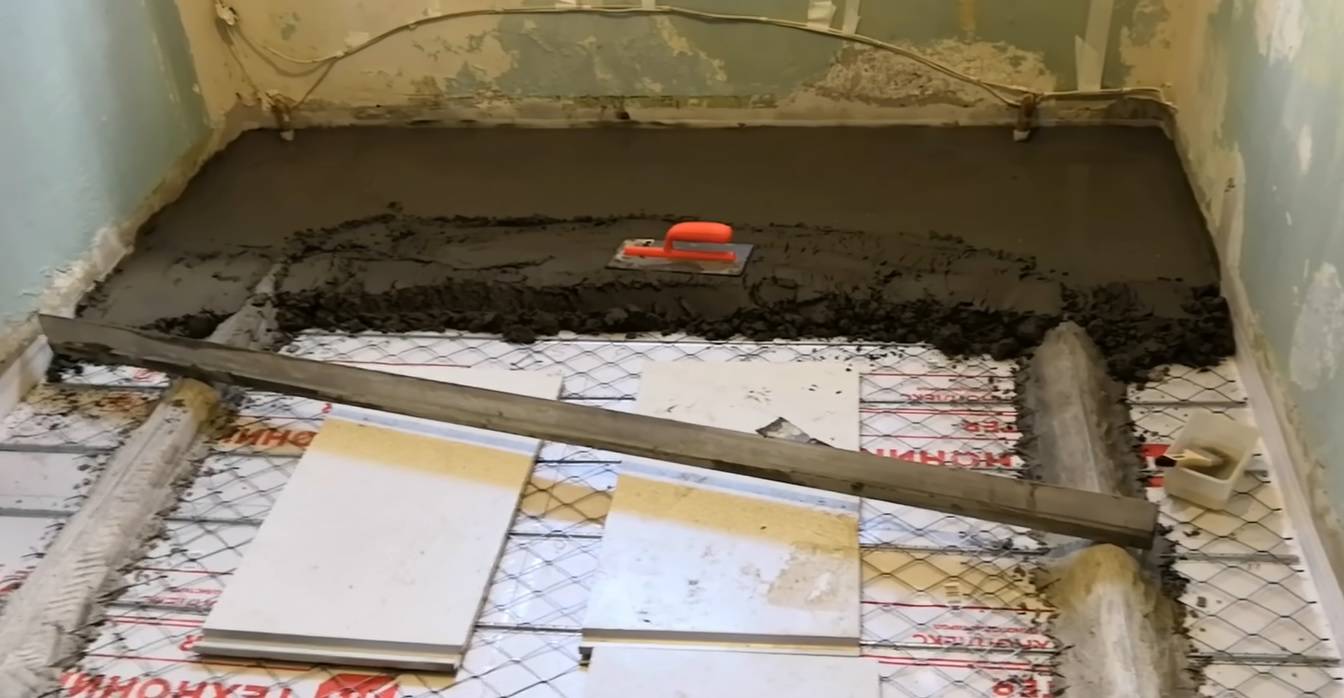

Цементно-песчаная стяжка, выполненная по Техноплексу выравнивается правилом по направляющим

На грунт

Рассмотрим, как правильно утеплять пол по грунту в своем доме.

1. Плодородный слой почвы убирают, грунт трамбуют.
2. Насыпают слой щебня или гравия. Трамбуют подушку. Толщина слоя должна быть 10-15см.
3. Поверх щебня насыпают речной песок, который смачивают и уплотняют. Чтобы влага снизу не подошла к утеплителю и напольному покрытию, слой песка должен быть 30 см.
4. Укладывают плиты пеноплекса, желательно в два слоя, в шахматном порядке.
5. Монтируют гидроизоляционную пленку. Полосы пленки настилают внахлест с проклеиванием стыков строительным скотчем.
6. Далее монтируется армирующая сетка.
7. Сверху заливается цементно-песчаная или самонивелирующаяся стяжка. Слой стяжки должен быть 5 см. Сохнет стяжка от 14 до 28 дней.

Пеноплэкс для полов по лагам

Чтобы утеплить пол пеноплексом по лагам, необходимо осмотреть финишное покрытие. Если доски или лаги сгнили, то нужно заменить их новыми. В случае покрытия лаг плесенью, их дезинфицируют: очищают рубанком или полируют шлифмашиной. Деревянные элементы обрабатывают антисептиком.

Для фиксации утеплителя снизу лаг прибиваются доски. На них настилается гидроизоляционная мембрана. Полосы накладываются друг на друга внахлест. Расстояние нахлеста 15 см. Края мембраны стелются с заходом на стены на толщину утеплителя.

На гидроизоляцию укладывается утеплитель плотно друг к другу, чтобы не было щелей и мостиков холода. Швы заделываются строительной пеной.

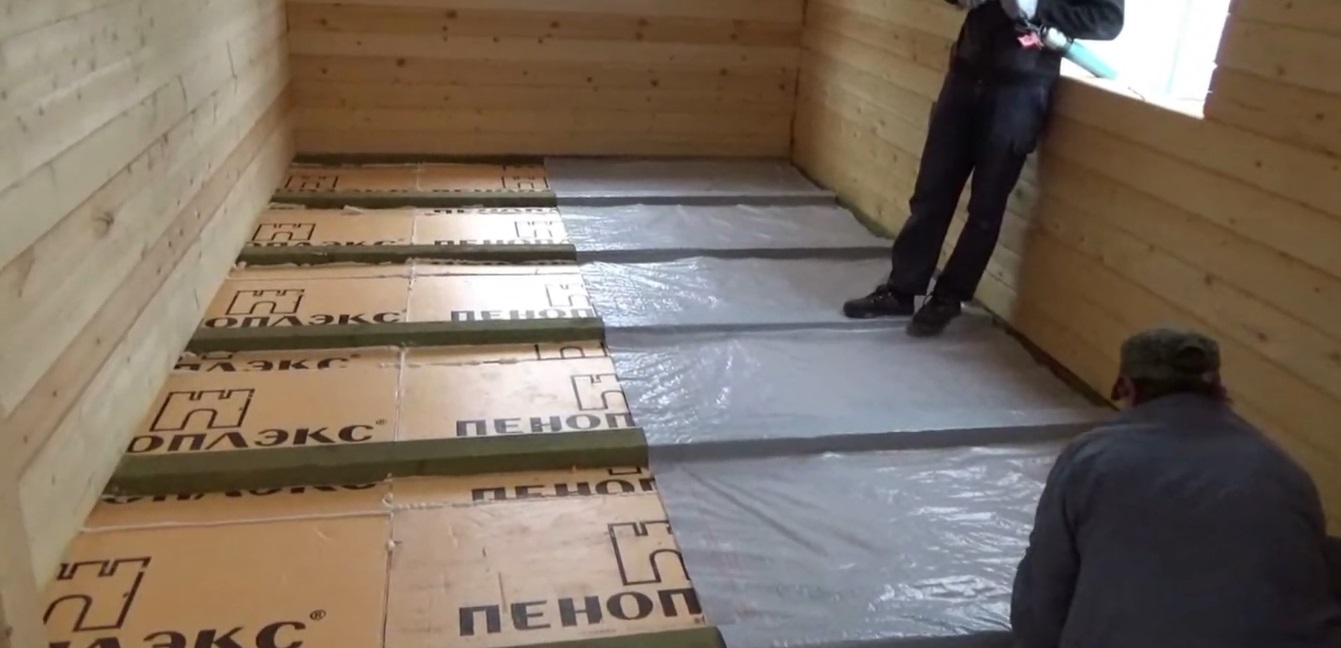

Сверху пеноплекса кладется пароизоляционная пленка. Она выполняет роль пароизоляции. На пароизоляцию монтируются листовые материалы: фанера или ОСБ. На них кладется напольное покрытие. Это может быть половая доска, ламинат и т.д.

Укладка пароизоляционного материала на пеноплэкс

Нужно ли утеплять свайный фундамент?

Утепление строительных конструкций производится с единственной целью — прекратить образование конденсата. Бытующее среди большинства людей мнение о том, что дома утепляют ради снижения теплопотерь — ошибочно.

Основная проблема заключается в намокании стен, перекрытий, гниении деревянных деталей, коррозия металлических элементов. Процесс не обходит стороной и бетон — он пропитывается водой, в результате чего образуется грибок или плесень.

Рано или поздно влага замерзает и, расширяясь, «взрывает» бетонные конструкции изнутри, что опасно для состояния всей постройки.

Поэтому говорить о пользе или целесообразности утепления бессмысленно — это абсолютно необходимая процедура, позволяющая нормализовать микроклимат внутри помещений, исключить разрушение материалов, продлить срок службы постройки.

Однако, нередко встречаются ситуации, когда вместо утепления надо установить отсечку, прекращающую контакт фундамента с теплым внутренним воздухом.

Поэтому, перед принятием решения об установке теплоизолятора, следует тщательно проанализировать физическую суть текущих процессов и определить, насколько эффективно в данном случае утепление, или требуются другие действия.

Где применяют утеплитель

Кроме того, что пеноплекс укладывают под малозаглубленный и плитный фундамент, его активно используют в качестве:

• несъемной опалубки;
• среднего теплоизолирующего слоя в сэндвич конструкциях;
• утеплителя для вертикальных поверхностей столбчатого и ленточного фундамента;
• теплой подушки под полом первого этажа или отапливаемого подвала;
• дополнительного защитного слоя при устройстве отмостки в случае неудовлетворительного утепления подземной части строения;
• предохранения цокольной части от воздействия минусовых температур и атмосферных осадков;
• элемента дренажной системы.

Характеристики пеноплекса, выпускаемого под утепление фундамента, позволяют применять материал даже в зонах с суровым, морозным климатом. Утеплитель обеспечивает соблюдение повышенных требований, предъявляемых к теплоизоляции подземных и цокольных частей строений, возводимых в северных регионах страны.

Технология вертикального утепления фундамента Пеноплексом

Этот способ можно применять как на строящемся фундаменте, так и для уже построенных зданий. В случае утепления фундамента существующего здания необходимо сначала откопать его на глубину залегания.

Процесс вертикального утепления фундамента пеноплексом

1. Фундамент очищают от остатков грунта, пыли и других загрязнений. Если поверхность неровная – выравнивают ее с использованием цементного раствора. Выполняют обмазочную гидроизоляцию фундамента с использованием полимерной или битумной мастики на водной основе. Использовать мастику на основе растворителей нельзя – Пеноплекс от соприкосновения с ней разрушается.
2. Разводят клей для пенополистирола по инструкции на упаковке. Тщательно перемешивают его и оставляют для созревания. На фундаменте отмечают по уровню нижнюю линию укладки плит. Если основание фундамента неровное – утеплитель можно заглубить ниже уровня подошвы, это не повредит.
3. Наносят клей на плиту Пеноплекса точечно в нескольких местах. Полностью разравнивать клей можно только для абсолютно ровной плоскости, подлежащей утеплению. Прижимают плиту Пеноплекса к фундаменту на несколько секунд, после чего выравнивают при необходимости. Следующую плиту крепят, совмещая монтажный паз. Если необходимо закрепить несколько слоев Пеноплекса, их располагают в шахматном порядке, так, чтобы второй слой перекрывал шов первого. Это способствует лучшей теплоизоляции. Второй слой крепят на тот же клей, технология также не отличается.

   Утепление фундамента

4. В подземной части фундамента дополнительное крепление Пеноплекса к фундаменту не требуется – при засыпке он будет плотно прижат грунтом. В цокольной части Пеноплекс после высыхания клея необходимо закрепить с помощью специальных дюбель-гвоздей. Дюбеля для крепления утеплителя имеют широкую пластиковую перфорированную шляпку, позволяющую плотно удерживать утеплитель на стене, не возвышаясь над его поверхностью. В плитах сверлят отверстия насквозь, заходя в бетон на 3-4 см, после чего забивают дюбель-гвозди. Длину бура необходимо выбирать в зависимости от толщины плиты утеплителя.

   Дюбель гвозди используются для крепления пеноплекса

5. При необходимости в декоративной отделке цоколя прямо на плиты утеплителя можно наносить штукатурку или плиточный клей, армировав их сеткой.

Утепление плитного фундамента Пеноплексом

Утепление плитного фундамента и утепление подошвы ленточного фундамента, производят с помощью плит Пеноплекса толщиной 5-10 см.

Утепление плитного фундамента пеноплексом

1. Размечают площадку под фундамент и снимают верхний слой грунта на глубину, предусмотренную проектом на строительство. При выемке грунта стараются делать дно ровным, для чего последние 20-30 см убирают вручную. Засыпают подготовленную площадку песком и трамбуют его.

   Площадку под фундамент засыпают песком и трамбуют

2. Выполняют временную опалубку и готовят бетонное основание – заливают опалубку тонким слоем бетона. Армировать основание не нужно.
3. После застывания бетонного основания укладывают на него плиты Пеноплекс, совмещая монтажный паз и стараясь не оставлять зазоров. На Пеноплекс кладут толстую полиэтиленовую пленку, проклеивая стыки полос скотчем. Пленка создает гидроизоляционный слой, кроме того, она препятствует протеканию бетона сквозь стыки плит утеплителя.
4. Выполняют опалубку, армирование и заливку плитного фундамента. После его застывания снимают опалубку и дополнительно теплоизолируют боковые его стенки плитами Пеноплекс.
5. Подошву мелкозаглубленного ленточного фундамента утепляют по той же технологии.

   Укладка теплоизолирующих пластов

Теплоизоляция грунта Пеноплексом

Теплоизоляция грунта – строительный прием, позволяющий значительно уменьшить расчетную глубину заложения фундамента, а значит и затраты на его строительство. Утепление грунта выполняют с помощью устройства утепленной отмостки.

Теплоизоляция грунта пеноплексом

1. После вертикальной внешней теплоизоляции фундамента производят обратную засыпку песком и гравием до уровня на 10-15 см ниже уровня грунта. Отступив 1 метр от стен, выполняют опалубку из досок. Высота опалубки – 20-30 см.
2. Дно отмостки дополнительно трамбуют и выравнивают. Укладывают плиты Пеноплекса по периметру фундамента.
3. На Пеноплекс кладут полиэтиленовую пленку с небольшим нахлестом на цоколь, после чего заливают в опалубку бетон. Выравнивают бетон так, чтобы образовался небольшой уклон на внешнюю сторону. Впоследствии, после застывания бетона, опалубку снимают, а отмостку отделывают тротуарной плиткой или декоративным камнем.

Подготовительный этап

Пенополистирол ПСБ-С

Для начала следует рассчитать, сколько плит утеплителя понадобится для фундамента. Размеры стандартной плиты пенополистирола – 600х1200 мм, толщина от 20 до 100 мм. Для фундамента жилого здания обычно используют плиты толщиной 50 мм, укладывая их в два слоя. Чтобы узнать, сколько плит понадобится, общую длину фундамента умножают на его высоту и делят на 0,72 – площадь одного листа пенополистирола.

Например, если утепляется фундамент высотой 2 м в доме 10х8 м, площадь теплоизоляции равняется 72 квадратам. Поделив ее на 0,72, получаем количество листов – 100 штук. Поскольку утепление будет выполняться в два слоя, необходимо покупать 200 плит толщиной 50 мм.

Это, правда, очень усредненный расчет, основанный на том, что толщина утепления будет именно 100 мм. Но эта величина может быть и больше — все зависит и от климатических условий региона, и от материала фундамента, и от типа утеплителя.

Существует специальная система система  расчета толщины, для которой требуется знать показатель R — это постоянная величина  требуемого сопротивления теплопередаче, установленная СНиП для каждого региона. Ее можно уточнить в местном отделе архитектуры, или же взять из предлагаемой таблицы:

Калькулятор расчета толщины утепления фундамента

Чтобы не утруждать читателя формулами расчета, ниже размещен специальный калькулятор, который позволит быстро и точно найти требуемую толщину термоизоляции. Полученный результат округляют в большую сторону, приводя к стандартной толщине панелей выбранного утеплителя:

Перейти к расчётам

Помимо пенополистирола понадобится:

• мастика или рубероид;

  Рубероид

• гравий;

• клей;

  Клей для пенополистирола

• дюбели-грибки;

  Дюбель-грибок

• шпатлевка или монтажная пена;
• уровень;
• зубчатый шпатель;
• цементный раствор;
• песок;

• армирующая сетка;

  Армирующая сетка

• валик.

Когда все материалы заготовлены, по периметру фундамента выкапывают траншею. Копать нужно до уровня промерзания, то есть на глубину 1,5-2 м. Чтобы в траншее удобно было работать, ее ширина должна равняться 0,8-1 м. Разумеется, выемка грунта производится исключительно вручную, поскольку техника может повредить фундамент. Стенки основания нужно тщательно очистить от земли, неровности и трещины заделать раствором.

Консервация на зиму

Даже большинство профессионалов не знают, что оставлять недавно залитый фундамент в зиму опасно. Основание без нагрузки не способно уравновесить силы пучения собственной массой. При этом отсутствует обогрев периметра по причине не установленного отопительного оборудования.

Временная защита МЗЛФ выглядит следующим образом:

• периметр (фундамент + 1 м грунта вокруг него) укрывается двойным слоем пленки (не рекомендуется полиэтилен, лучше выбрать ПВХ);
• конструкции защищаются теплоизолятором (керамзит, солома, минвата, шлак, опилки) рис. 4;
• монтаж элементов снегозадержания – щиты по периметру пятна застройки.

Рис.6. Консервация МЗЛФ на зиму.

Плотность почвы можно уменьшить механическими способами, вспахав, перекопав грунт на участке. Глубины 15 см (штык лопаты) для этого вполне достаточно. Рис. 5;

Рис.5. Консервация МЗЛФ на зиму.

Утепление свайного фундамента

Этот вид оснований представляет собой колонновидные опоры, заглубленные в грунт и соединенные сверху ростверком. Поскольку сами опоры (сваи) утеплять не имеет смысла, термоизоляцию устраивают только для ростверка. Плиты пенополистирола укладывают на нем снизу и с наружной стороны так, чтобы максимально защитить поверхность от промерзания.

Если этих мер не достаточно для качественного утепления, устраивают ограждающую конструкцию от нижнего венца или ростверка до грунта с небольшим заглублением в него, которую и утепляют листами пенополистирола.

Щели между плитами в этом случае заполняют монтажной пеной, а ограждение снаружи облицовывают. Отлично подходят для облицовки панели с имитацией кирпичной кладки или дикого камня, они создают полную видимость ленточного фундамента.

Стоит отметить, что такое подполье, при наличии хорошей трамбованной подушки из песка и гравия вокруг свай на глубину не менее 30 см подходит для хранения продуктов и вещей, не боящихся кратковременного замерзания. Если зима не «радует» критично низкими температурами, воздух в таком подполье остается достаточно теплым за счет обогрева жилыми помещениями сверху.

Схема устройства такого утепления свайного фундамента на основе буронабивных или бетонных свай показана ниже.

На этой схеме показан «низкий» ростверк, фактически лежащий на грунте, причем уровень чистового пола также очень низкий. Обязательной мерой в этом случае является устройство отмостки, лучше также утепленной. Если этого не сделать, промерзший грунт будет слишком активно «отбирать тепло» у стен и ростверка.

Как утеплить свайно винтовой фундамент своими руками

Процесс можно разделить на 5 основных этапов: гидроизоляция металлической конструкции, изготовление каркаса для крепления теплоизоляции, монтаж утеплителя с гидроизоляционной пленкой при необходимости, крепление декоративных панелей на цоколь дома, устройство утепленной отмостки по периметру дома, отсыпка грунтом или керамзитом внутри фундамента дома. Рассмотрим далее подробнее эти этапы.

1. Гидроизоляция свайного фундамента

Независимо от материала ростверка – древесины или металла, необходима тщательная гидроизоляция, чтобы влага от грунта не проникала в конструкцию, приводя к коррозии металла и гниению дерева. Необходимо защитить рулонной или жидкой гидроизоляцией все части конструкций, где будет производиться теплоизоляция. Дерево следует обработать антисептиками, а металлический каркас обработать битумной мастикой.

Чтобы создать между грунтом и фасадом дома теплосберегающую облицовку, необходимо создать конструкцию, имитирующую цоколь дома. Данную конструкцию сделать можно из легкой кирпичной кладки на мелкозагубленном фундамента. Кирпичный цоколь утепляется снаружи плитами пенопласта или пеноплэкса и обшиваются сайдингом или панелями. Можно создать каркас из бруса или металлических направляющих.

2. Изготовление цоколя дома

Фото. Схема утепления свайного фундамента

Чтобы сделать цоколь из кирпича, необходимо залить мелкозаглубленный армированный фундамент до 20 см. После застывания бетона выкладывается цоколь из красного кирпича. Крепление плит теплоизоляции снаружи проводится на кирпичную кладку монтажной пеной и клеем для пенополистирола. Утепленная кирпичная кладка свайного фундамента обшивается декоративными панелями, имитирующими природный камень или кирпичную кладку.

Второй способ, каркас из бруса или металла – более простой и недорогой метод. Заключается он в креплении горизонтальных направляющих к сваям при помощи болтов или сварки. Между направляющими закрепляются плиты теплоизоляции, стыки следует обработать монтажной пеной. Далее на направляющие снаружи монтируются декоративные панели или сайдинг. На нашем сайте вы сможете рассчитать толщину утеплителя для цоколя на теплотехническом калькуляторе .

3. Теплоизоляция цоколя дома

Обшивка цоколя дома пвх панелями

При самостоятельном утеплении фасада минватой или цоколя дома на свайно винтовом фундаменте между направляющими следует оставлять расстояние на 10-15 мм меньше ширины утеплителя. В этом случае минвата будет плотно садиться между направляющих, не оставляя мостиков холода. Минеральную вату следует закрыть гидроизоляцией, напоминаем, что класть пароизоляцию на утеплитель следует правильной стороной.

При утеплении фундамента на винтовых сваях пеноплексом или пенополистиролом, швы между плитами следует пропенивать монтажной пеной. Если характеристики пеноплекса гарантируют, что материал не будет впитывать влагу и не пострадает от грызунов, то плиты пенопласта следует защитить от грызунов и возможных механических повреждений. Облицевать утеплитель на цоколе дома можно виниловым или металлическим сайдингом.

4. Крепление декоративных панелей

Для облицовки цоколя снизу необходимо закрепить по уровню стартовый профиль для сайдинга по всему периметру дома. Затем снизу вверх от стартового профиля крепятся панели сайдинга или декоративные ПВХ панели. Этот облицовочный материал убережет утеплитель на свайном фундаменте от осадков, механических повреждений и проникновения грызунов. Не забудьте про проведение дополнительной гидроизоляции фасада под сайдинг.

5. Отсыпка грунтом или керамзитом

Фото. Продухи в цоколе дома (вент. отверстия)

Изнутри утепленный свайно винтовой фундамент можно отсыпать грунтом или керамзитом – это дополнительно утеплит подпольное пространство дома. Снаружи здания следует устроить утепленную отмостку, чтобы уменьшить промерзание грунта под домом и снизить теплопотери дома в отопительный период. В противоположных сторонах цоколя следует сделать вентиляционные отверстия (продухи), закрытые от грызунов и насекомых решетками.

Вентиляционные отверстия служат для удаления влаги из подпола дома, на зиму вентиляционные отверстия следует закрывать ветошью. В конце материала мы разместили видео инструкцию от опытных строителей по рассматриваемому вопросу, как самостоятельно утеплить фундамент на винтовых сваях бани или загородного дома, чтобы снять все возможные вопросы.

Достоинства и недостатки

Преимущества утеплителя:

• Хорошие теплоизоляционные свойства.
• Низкая паропроницаемость.
• Практически нулевое водопоглощение согласно Госту 15588-86. Материал не впитывает влагу и испарения, поэтому может применяться для утепления бань и саун.
• Высокая прочность. Пеноплекс выдерживает значительные нагрузки на разрыв и сжатие.
• Хорошая звукоизоляция.
• Срок службы материала – до 50 лет, в течение которых утеплитель сохраняет все свои свойства и начальную форму.
• Даже при длительном сроке эксплуатации материал сохраняет свою химическую структуру и не разлагается на ядовитые компоненты, тем самым не нанося вреда человеку и окружающей среде.
• Биологическая стойкость. Пеноплекс Основа не подвержен гниению и плесени.
• Простота резки и монтажа. Материал неплохо режется малярным ножом и не потребует применения специальных инструментов для работы с листами.
• Утеплять жилище пеноплексом Основа можно при любой температуре дома или на улице.
• Небольшой вес материала.

Недостатки пеноплекса Основа:

• Ненатуральное происхождение.
• Высокая стоимость.
• Сильная дымность.

Заключение

Деньги, «сэкономленные» на теплоизоляции фундамента, придется неоднократно отдать впоследствии в виде дополнительной платы за газ или электроэнергию. Однако, целесообразность наружного утепления фундамента пеноплексом связана не только с повышением класса энергосбережения, но и с увеличением ресурса постройки.

Работы не требуют специальных навыков и под силу любому физически здоровому мужчине

Важно выполнять рекомендации, соответствующие типу здания и вашей климатической зоне, а также быть внимательным к потенциальным моста холода — и вы справитесь с этой важной задачей
