Преимущества и недостатки
Подобное сооружение получается очень компактным, не занимающим много места в ширь или длину, а также разрешается увеличение угла уклона до 55 градусов.
По размеру сами проступи достаточно удобны, а за счет зауженных частей отлично просматриваются следующие ступеньки.
Если все этапы работ от составления чертежа до финишной отделки выполнены правильно, то такая необычная постройка получается безопасной, вполне пригодной для регулярной эксплуатации.
Отличие от винтовой формы
Непривычный большинству людей вид ступенек отлично оживляет интерьер, добавляет необычную нотку в какой-либо отдельно взятый стиль, может запросто стать главным украшением дома.
С другой стороны, потребуется быть всегда внимательным, чтобы наступить на широкий участок, иначе быстро теряется равновесие, простая смена порядка шагов приводит к вероятности обретения травм.

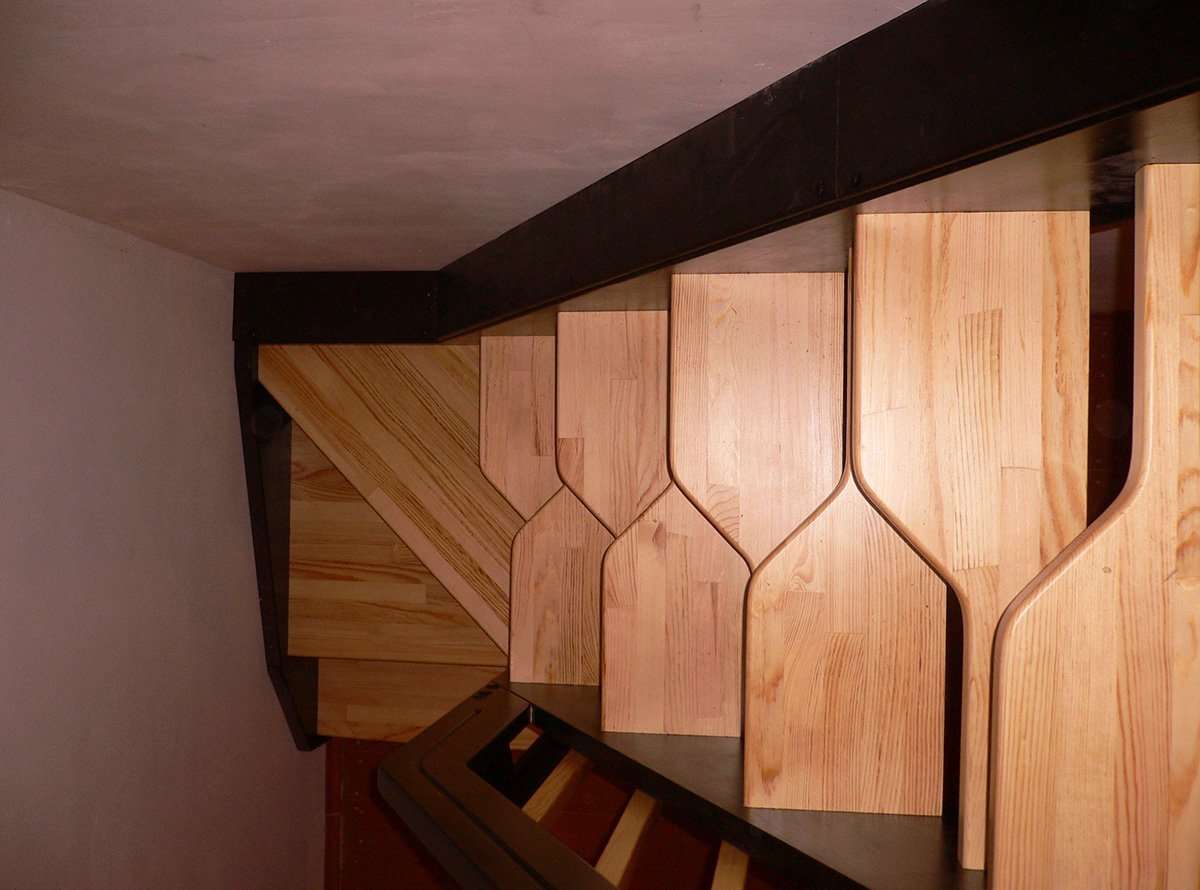

Вид сверху
Размеры воздвижения совершенно не подходят для перемещения крупной мебели или техники, так как малые проходы, непривычные ступени всячески препятствуют подобным действиям.
Ввиду особенностей конструирования, не рекомендуется к строительству внутри дома с пожилыми людьми или детьми.
Бетонные лестницы
Бетонные лестницы, изготавливаются использованием готовых железобетонных изделий. Их собирают с помощью кранов на несколько часов.Такие лестницы имеют одну особенность – их возводят только вместе с основным зданием. Поэтому такие лестницы нужно спроектировать заранее. Монтаж бетонных лестниц, происходит так:
- сначала устанавливается каркас из арматуры;
- готовый каркас устанавливается между этажами;
- бетонная смесь замешивается и выливается в готовый каркас;
Опалубка снимается через 7 суток, а время затвердевания лестницы в целом происходит в течение 28 дней. Перед украшением, эти лестницы отшлифовывают.
Мотыльковый тип лестницы
Лестницы «гусиный шаг» изготавливаются на косоурах или тетивах. При установке необходимо грамотно выбрать древесину: она должна быть хорошо просушенной и не иметь сучков. Оптимальным выбором будет лиственница, дуб или бук. А вот сосна или липа в число рекомендуемых пород не входят.
Лестницу «гусиный шаг» можно изготовить и на косоуре из металла. После установки сборного косоура на нём необходимо закрепить металлический каркас ступенек. Основную нагрузку воспринимают края лестницы, а не центральная часть. Поэтому от ширины конструкции напрямую зависит плечо и нагрузка на место крепления. Эти параметры пропорционально увеличивают. Закрепляют ступени только после корректировки с помощью уровня, чтобы не нарушить их горизонтальность.
Изготовление тетивы начинают с выбора двух балок из дерева с сечением 30х6см (ширина и толщина, соответственно). Длина тетивы определяется по теореме Пифагора. Высоту лестницы и длину её проекции принимаем за катеты. Далее приступают к разметке тетивы
Важно сохранить горизонтальность размещения ступеней. Для этого сначала монтируют одну тетиву, закрепляя её верхний конец на перекрытии, а другой крепится к полу. Место для вырезки пазов лучше отмечать при помощи уровня
Место для вырезки пазов лучше отмечать при помощи уровня.
Разметка ступени лестницы «гусиный шаг»
Учитывая особенности вырезки ступеней, имитирующих гусиный шаг, необходимо чередовать стороны с широкими и узкими концами.
Пазы для ступеней вырезают с использованием фрезы глубиной 2,5 см. Для того, чтобы сделать детали идентичными, необходимо разметить другую тетиву только после окончания работ с первой путём переноса размеров. В этом случае исключается возможность перекоса ступеней.
К ступенькам для лестницы «самба» с конструкцией на косоурах разметку можно сделать при помощи двух лекал. Одно в виде прямоугольного треугольника, где первый катет соответствует высоте ступеньки, а второй — глубине ступени в широком месте. Другое лекало вырезают в виде прямоугольного треугольника с катетами равными высоте и глубине узкой части проступи. И опять же не стоит забывать про чередование вырезов. Если на первом косоуре вы начинаете разметку с использованием первого лекала, то для второго начинать надо с другого лекала.
Ступеньки для лестницы «гусиный шаг» делают из заготовки, которую делят пополам на несколько равных сегментов. Выпиливают их с помощью электролобзика, после чего фрезеруют. А если возникает необходимость и заштукатуривают.
Чертёж ступени
Сборку лестницы производят с помощью деревянного или резинового молотка. Это необходимо для того, чтобы обойтись без механических повреждений древесины. Для работы используют твёрдую и ровную поверхность. Одну тетиву укладывают пазами наверх, далее вставляют ступени. Места стыков необходимо промазать с помощью специального герметика для дерева. Возможно использование клея. Когда ступени установлены, на них сверху укладывают вторую тетиву
При это надо обратить внимание на то, чтобы пазы совместились с торцом ступенек
Лестница «гусиный шаг» – вид сбоку
Стяжки для лестницы необходимы, чтобы ступеньки не прогибались под действием веса человека, а тетивы не расходились. Устанавливают стяжки в нескольких местах (обычно достаточно три-четыре). Выполняют их обычно металлическими или деревянными.
Схема выполнения стяжек
Для того чтобы поставить стяжки из дерева, предварительно подготавливают несколько сквозных отверстий. Далее их заклинивают и фиксируют с помощью деревянных вставок.
Если же стяжки выполняются металлическими, то для этих целей подойдут шпильки, которые вставляют в проделанные насквозь отверстия и закрепляют гайками. Шпильки нужно подобрать соответствующей длины.
Когда лестница собрана, приходит время установить её на место, фиксируя один конец на опорный брус. А сверху перед началом монтажа нужно подготовить пазы. Их выпиливают в балке перекрытия. С помощью анкерных болтов закрепляют тетиву. После установки необходимо ещё раз убедиться, что ступени горизонтальны.
Обязательной является установка перил для такой конструкции. В варианте, если лестница устанавливается около стены, можно изготовить ограждения с одной стороны. Чтобы это сделать, устанавливают входные столбы в двух местах лестницы — в начале и в конце. Крепятся они при помощи шпилек металлических или шкантов из дерева. Для усиления перил столбы иногда «топятся» в специальные углубления, которые подготавливают заранее. Балясины монтируют на несущие элементы или ступени. Закрепляют поручни с помощью саморезов. Необходимо промазывать все стыки клеем.
Плюсы и минусы
Как и любая конструкция, лестница со ступенями, напоминающими утиные лапки, имеет свои преимущества и недостатки. Среди достоинств отмечают:
Компактность. Позволяет экономить пространство, так как занимает мало места в длину и ширину, за счет чего можно увеличить угол ее наклона.
Удобство. Создаются удобные по размеру ступени, при этом сохраняется обзор последующих ступеней.
Безопасность. Несмотря на необычную конфигурацию, при правильном конструировании является вполне безопасной для перемещения.
Оригинальность. Непривычные формы украсят любой тип интерьера, задавая помещению особый стиль.
Простота монтажа. Соорудить конструкцию несложно своими руками, обладая лишь элементарными навыками и знаниями в данной сфере.
Статья по теме: Лестничные перила и поручни: основные разновидности, изготовление и установка (+86 фото)
Самодельная лестница ничем не уступает готовым модульным решениям
Если говорить о недостатках, то лестница с «утиными лапками» все же не так удобна, как конструкция с привычным прямым маршем и обычными ступенями. При подъеме или спуске требуется внимательность, так как нарушение последовательности шага может привести к падению. Из явных минусов также выделяют тот факт, что поднять габаритные предметы мебели или интерьера по такому строению крайне затруднительно.
На видео: какой должна быть деревянная лестница.
Требования к конструкции
Для удобного использования лестницы ее конструктивные особенности должны отвечать усредненным эргономическим характеристикам пользователей и конструкции здания. Стандартные принятые в строительстве термины, описывающие конструкцию лестницы:
- ступень – опорная поверхность для ноги. Ступени бывают прямыми (ширина одинакова по всей длине), забежными (ширина по внешнему и внутреннему краю различаются, нормальная ширина сохраняется по центральной линии подъема), имеют нормальную или измененную высоту и ширину. Выделяют консольные, закрепленные посредине или с обеих сторон варианты. Ступени состоят из проступи (горизонтальная часть) и подступенка (вертикальная часть, расположенная между двумя проступями). СНиП нормирует ширину проступи и подступенка для жилых помещений 30 и 18 см соответственно, для чердачных и подвальных – 26 и 17,1 см;
- лестничный марш – ряд ступеней, идущих с постепенным повышением, связывающий две площадки (два этажа);
- косоур – наклонная балка, на которую укладываются ступени, может быть один, два или более, в зависимости от ширины и нагрузки конструкции;
- тетива – наклонная балка аналогично косоуру, но крепление ступеней идет не сверху, а сбоку, с помощью пазов или крепежных элементов;
- больцы – металлические (обычно) элементы, соединяющие ступени в единую конструкцию;
- опорный столб – центральная часть винтовой лестницы, на которую опираются одним концом забежные ступени или в которую вмонтированы консольные ступени;
- лестничная шахта (проем) – ограниченное несущими стенами пространство в здании, где располагаются лестничные марши;
- перила – ограничивающие лестницу с внешней и/или внутренней стороны элементы, используются для опоры при движении, обеспечивают безопасность эксплуатации. Могут быть функциональными или декоративными, состоят из поручней и стоек. При оформлении декоративной деревянной конструкции опоры поручней называются балясинами, а ряд перил с одинаковым углом наклона – баллюстрадой;
- лестничная площадка – разделяет марши лестницы, может быть только на этажах или межэтажной;
- уклон лестницы – отношение высоты подступенка к ширине проступи, выражается дробным числом или в градусах (реже в процентах).
При выборе размеров конструктивных элементов лестницы, следует учитывать не только конфигурацию помещения, но и комфорт использования. При этом расчет лестницы на второй этаж ведется на основании таких параметров:
- нагрузка на конструкцию – 180…220 кг на ступень, не менее 100 кг на перила. При активном использовании подъема или весе пользователей выше нормы прочностные параметры лучше увеличить;
- высота ступени. Данные СНиПа (30 см) основаны на том, что для человека удобным является подъем в пределах 15…20 см, то есть четверти шага (для взрослого человека среднего для европейцев роста нормален шаг длиной 60…80 см);
- ширина проступи – стандарт в 30 см основан на среднем размере ступни (26…32 см) и данных о том, что для комфортного опирания требуется размещение 90% площади ступни на проступи;
угол наклона лестницы. Средний, принятый для домашнего и общественного пользования, параметр составляет 26…33 градуса исходя из оптимальных размеров проступи и подступенка (ниже приведена схема, как сделать лестницу с учетом оптимального угла);
- ширина конструкции – 90…100 см. Данные приняты с учетом возможности разойтись на спуске/подъеме двум людям, пронести габаритные вещи;
высота прохода – не менее 200 см. «Психологический минимум», то есть спокойно воспринимаемое человеком расстояние от макушки до свода (проема) составляет 10…20 см.
Также при выборе конструктивных элементов необходимо учитывать соответствие дизайна изделия общему стилю оформления здания изнутри, возможности отделки и использование подходящих материалов.
Особенности конструкции
К основной особенности следует отнести вид ступенек, которые кардинально отличаются от привычного варианта. Ширина проступи изменяется по всей ее длине, постепенно расширяясь и сужаясь. Это значительно уменьшает размеры марша, сохраняя удобство перемещения. Благодаря специфике конструкции и своеобразному способу передвижения ее назвали «гусиной лестницей».
Изделие содержит следующие детали:
- несущие элементы;
- ступеньки;
- дополнительные стяжки;
- перила;
- крепления;
- балясины.
Исполнение из древесины значительно облегчает обработку элементов и сборку конструкции. Такие лестницы могут быть как поворотными, так и прямыми, на больцах, тетивах или косоурах. Использование последнего варианта предусматривает установку ступеней на выступы, специально пропиленные в несущей балке. При этом перила фиксируются непосредственно на ступенях. Учитывая, что косоуры обладают достаточно сложной конфигурацией, для их изготовления необходимо подготовить лекалу.
Подобную лестницу без особых усилий может сделать самостоятельно даже новичок
Вариант с тетивами предусматривает монтаж ступеней в специальные пазы, прорезанные на боковых балках. Глубина их должна быть не менее 20, но не более 30 мм. Выполняя разметку пазов по шаблону, следует помнить о необходимости чередования широких и узких сторон ступеней. Для увеличения прочности, конструкцию стягивают деревянными либо металлическими тяжелями, которые располагаются под ступеньками. Крепление перил осуществляется на тетивах, попутно примеряя и подрезая балясины.
Больцами называются самонесущие элементы, которые стягивают ступеньки, принимая на себя нагрузку. Это довольно сложная конструкция, и спроектировать ее самостоятельно практически невозможно.
При изготовлении ступенек используется древесная доска, толщина которой должна превышать 35 мм, а ширина – 30 см. Учитывая особую конструкцию лестницы, ее общая ширина не должна превышать 80 см.
Определение необходимых геометрических размеров
Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:
- высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
- длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
- ширина – расстояние конструкции от стены или промежуток между двумя поручнями.
На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками
Необходимо учитывать ширину маршевой конструкции:
- 1÷1,2 метра – обеспечит комфортное передвижение;
- 1,5 метра – высокий уровень комфорта;
- 0,8÷1 метр может применяться для лестницы, установленной у стенки;
- менее 0,8 метра – для вспомогательных моделей.
Пример расчетных данных
Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.
В видео ниже представлен простой способ расчета лестницы:
Угол наклона лестницы (крутизна)
Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.
На схеме изображены разные углы наклона
К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.
Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме
Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.
Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.
Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:
2h + b = 600÷640, где
- h – высота ступеньки;
- b – ширина проступи;
- 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.
Рекомендации по размерам ступеней
Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.
Стандарты ступенек
Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.
Методика тригонометрического расчета размеров ступени
Чтобы определить расстояние между краями ступеней применяется следующая формула:
G / sin 63° = (0,5 × L) / sin (27° + α),
Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.
Отсюда:
- h = G × sin α= G × cos (90 – α);
- b = G × cos α= G × sin (90 – α).
Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.
Калькулятор расчета оптимальных размеров ступеней маршевой лестницы
Простой способ расчета ступеней представлен на видео ниже:
Определение оптимального угла наклона лестницы
Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.
Рассмотрим основные углы наклона:
- у бытовых лестниц угол варьируется от 30 до 45 градусов;
- для пологих конструкций и пандусов – 30;
- у приставных и крутых вариантов – 45÷75;
- хозяйственные лестницы – более 75.
Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:
D = H / tg α, где
- D – длина горизонтальной проекции лестницы;
- H – высота лестничного марша;
- α – угол крутизны.
Расчет лестницы
Чтобы сделать расчет конструкции, необходимо определить следующие параметры:
- высоту, на которую будет подниматься лестничный марш, Н;
- высота (подъем) ступеньки, j;
- глубина проступи в широкой и узкой части, е1 и е2;
- длина объекта в проекции, Е;
- количество ступенек, k;
- длина марша, Е1.
Для расчета руководствуются специальными формулами из СНиПа. Рекомендуется придерживаться размеров проступи в широкой стороне от 25 до 40 сантиметров и в узкой части – от 12 до 22 сантиметров. По бокам устанавливают ограждения, поэтому к ширине лестничного пролета с каждой стороны нужно добавить по 10 сантиметров.
Этого вполне достаточно, чтобы при движении по лестнице держаться за поручни и не создавать больших теплопотерь через проем. Толщина проступи принимается равной одной двадцатой части ширины ступени.
А можно воспользоваться онлайн-программой – калькулятором для расчета подъемного марша, которая предоставит не только количество необходимых ступеней, но и длину несущего элемента, угол наклона пролета, высоту и глубину ступеней, а также даст заключение об удобстве лестницы.
Выбор материалов
Чаще всего лестница изготавливается из древесины, но при желании можно использовать другие материалы. Деревянная лестница хорошо смотрится визуально, а стоимость готовой конструкции сравнительно невысока. Кроме этого, дерево легко обрабатывается. При постройке лестницы не стоит выбирать древесину мягких пород, например, осину. Этот материал может не выдержать высокие нагрузки. Оптимальным выбором станут твердые породы — дуб, лиственница либо бук. Перед использованием древесину необходимо хорошо просушить. В материале не должно быть сучков.
Металлическая лестница имеет ряд преимуществ:
- быстрота сборки;
- способность выдержать большие нагрузки;
- долговечность.
Однако для ее изготовления необходимо уметь пользоваться сваркой. В противном случае придется обратиться за помощью к специалистам. К этой конструкции относятся по-разному. Некоторые считают ее компактной и удобной в использовании, а другие недовольны особенностями эксплуатации. Чаще всего негативные мнения связаны с проблемой переноса по лестнице крупногабаритных предметов. Однако, если выполнить все необходимые расчеты, то недостатки конструкции будут нивелированы.
Проектирование лестницы «гусиный шаг»
Чтобы конструкция получилась безопасной, при проведении расчетов за основу берут параметры лестниц, определенные строительными нормами и ГОСТами:
- глубина проступи — 22-25 см. Максимальная величина — наполовину или на 2/3 ширины марша;
- высота шага — 12-22 см. Системы делают открытыми, чтобы подступенки не мешали при передвижении;
- количество ступеней — зависит от расстояния между этажами, ширины проступи, высоты шага;
- высота от проступи до потолка проема по всей длине — не менее 2 м;
- высота ограждений — от 90 см. Для установки перил в ширину марша дополнительно закладывают 8-10 см. Если лестница стоит у стены, перила ставят только с одной стороны — по внешней стороне.
Сделать правильный расчет «утиного шага» самостоятельно довольно сложно, поэтому лучше заказать проектирование специалистам или использовать проектную программу, которая выполнит расчет на основании замеров, составит чертежи будущего лестничного марша.
Правильные расчеты снижают риск расшатывания и появления дефектов конструкции в процессе эксплуатации, повышают безопасность перемещения по ней.
Крепкая «мотыльковая» лестница — хорошая альтернатива травмоопасным приставным конструкциям, поэтому ее чаще всего ставят на чердак, в подвал. Если в семье нет детей и пожилых людей, «утиный» марш составит конкуренцию традиционным маршевым в малогабаритной двухуровневой квартире или небольшом доме. Конструкции делают из разных материалов, учитывая место установки и назначение, например, металл уместен в хозяйственном помещении, дуб — украсит жилую комнату. Универсальный вариант — металлический каркас с отделкой деревом. Все элементы можно купить отдельно у производителя лестниц и собрать из них конструкцию своими руками. В этом отношении удобны модульные системы, которые продаются в комплекте из модулей, крепежа и с инструкцией для сборки.
Поручни и ограждения
Чтобы подъем на второй этаж по такой лестнице, сделанной своими руками, был безопасным. Дополнительно нужно обеспечить наличие поручней. Так как ширина марша чаще всего сводится к минимальному значению, отдельно нужно просчитать необходимое пространство для ограждений и перил. Лучше всего выносить их монтаж на косоуры.
Требования к таким ограждениям остаются стандартными. Их высота должна соответствовать нормам для среднестатистического роста человека. Ориентировочно этот показатель равен 90 см от поверхности ступени.
Для лестниц, расположенных у стены, вполне достаточно будет одного ограждения с перилами, закрепленного по внешней стороне конструкции. Для надежной фиксации рекомендуется использовать болты и шпильки. Если вы устанавливаете выносные поручни, понадобятся специальные уголки.
Лестница, построенная по принципу «гусиного шага» может стать отличной альтернативой габаритным маршам или небезопасным приставным конструкциям. С её помощью можно обустроить комфортный проход в помещение как жилого, так и хозяйственного типа
Если вы делаете такую работу впервые, обратите внимание на наиболее популярные вариации, так как для них есть уже готовые образцы проектов
Описание лестницы
История его появления начинается в 10 веке, когда нужно было подниматься на высокие башни замков, колокольни церквей. Соответственно, конструкция получила второе название «лестница монаха», а поскольку ступени чередуются одна за другой и вы не ошибетесь, существует третье толкование названия — «самба».
Эта конструкция имеет некоторые особенности
Ступени выполнены в виде срезанной под углом пластины, поверхность которой покрыта специальным противоскользящим лаком или накладками. Подъемник оборудован двусторонними поручнями, позволяющими безопасно подниматься или спускаться.
