Как выбрать монокосоур
Точный расчет основания — это залог надежности лестницы. Нужно проверить материал, из которого сделаны ступени, толщина и вид стального профиля или трубы в основе каркаса. Также можно проверить расчетную нагрузку на шаг подъема. если потребуется переносить тяжести. Если у помещения где будет стоять конструкция нестандартной формы, то нужно убедиться, что форма каркаса подойдет к нему.
Поскольку лестница на металлическом косоуре состоит из нескольких модулей, при покупке важно убедиться в качестве их соединений, включая надежность скрытых креплений. В нашей компании контролируется весь цикл производства, от выбора стали, до проверки качества сварки, и финальной отделки
Таким образом, купленная у нас лестница будет соответствовать изначальному проекту, и подойдет именно вашему дому
В нашей компании контролируется весь цикл производства, от выбора стали, до проверки качества сварки, и финальной отделки. Таким образом, купленная у нас лестница будет соответствовать изначальному проекту, и подойдет именно вашему дому.
Устанавливаются: В дом, таунхаус, квартиру, коттедж.
Проектируем в первуюочередь удобную лестницу
Допустимая погрешность не более 2 мм
За 2018 год мы установили 903 этажа лестниц
Гарантия 10 лет На все наши металлокаркасы
Цена: 60 000 руб. / 3 дня под ключ с покраской
Цена: 70 000 руб. / 3 дня под ключ с покраской
Цена: 120 000 руб. / 14 дней под ключ с покраской в любой цвет
Цена: 100 000 руб. / 14 дней под ключ с покраской в любой цвет
Цена: 100 000 руб. / 14 дней под ключ с покраской в любой цвет
Цена: 140 000 руб. / 14 дня под ключ с покраской в любой цвет
Цена: 120 000 руб. / 14 дней под ключ с покраской в любой цвет
Цена: 350 000 руб. / 30 дней под ключ с покраской в любой цвет
Цена: 350 000 руб. / 30 дней под ключ с покраской в любой цвет
Цена: 350 000 руб. / 30 дней под ключ с покраской в любой цвет
Цена: 330 000 руб. / 30 дней под ключ с покраской в любой цвет
Цена: 350 000 руб. / 30 дней под ключ с покраской в любой цвет
Цена: 410 000 руб. / 30 дней под ключ с покраской в любой цвет
Цена: 400 000 руб. / 30 дней под ключ с покраской в любой цвет
Цена: 70 000 руб. / 3 дня под ключ с покраской
Руководство по монтажу
В последнее время обрели популярность деревянные лестницы на второй этаж, снабженные поворотными ступенями. Они отнимают немного комнатного пространства и относительно просты в сборке, поэтому мы дадим пошаговую инструкцию по монтажу такого сооружения. Первым делом приготовьте необходимый инструментарий и стремянку либо простую лесенку для временного доступа на второй этаж. Дальше действуйте в таком порядке:
- Выполните разметку заготовок согласно вашему чертежу. Для удобства можете смастерить деревянный шаблон, чтобы по одному образцу расчертить линии отрезов по косоурам. Вырежьте детали электрическим лобзиком.
- Установите опорный столб и прикрепите, как это показано ниже на картинке. Проделайте в нем пазы для крепления забежных ступенек и тетивы.
- Закрепите оба косоура – первый прикрутите к стене, а второй – к вертикальному столбу и торцу межэтажного перекрытия.
- Для опирания забежных ступенек установите на стене горизонтальные бруски. Смонтируйте 2 тетивы для короткого марша – входа на лестницу.
- Смонтируйте все ступеньки, двигаясь снизу вверх. Разметьте на них точки крепления балясин.
- Закрепите балясины на шкантах или шпильках, поставьте перила.
Схема крепления центральной опоры и сборки лестничного пролета
Подступенки самодельной лестницы имеет смысл делать закрытыми, если вы планируете зашивать пространство под маршем (например, для кладовой). В остальных случаях проемы между ступенями заделывать не обязательно. Для продления срока службы выполните отделку лестничного пролета – обработайте древесину антисептическим составом и покройте лаком. Как правильно собрать поворотную лесенку самому, рассказано в очередном видео:
Какая должна быть ширина лестницы на второй этаж в частном доме – правильные размеры?
Данный вопрос является сугубо личным. Не смотря на оптимальную ширину пролета в 800-1000мм, данное значение может серьезно варьироваться в зависимости от личных предпочтений человека. Надо учитывать, что чем шире будет проем, то тем больше потребуется затрат ресурсов.
Примеры ширины разных видов лестниц
Стоит отдельно установить минимальную границу в 500мм – более узкая конструкция будет полностью неудобной для использования, да и какие-то вещи или мебель по ней переместить будет довольно проблематично. Максимальная граница зависит исключительно от помещения, но все же, не стоит делать ширину больше 2000-2500мм, особенно в тех случаях, если лестница не является главной в холле.
Далее предлагаем вам изучить проекты лестниц на второй этаж – в заключительном разделе представлено 10 чертежей с размерами. Надеемся, один из них подойдет для закрытия вашей потребности.
Схема косоура
Некоторые правила дизайна интерьера в доме требуют определённых решений. Это относится и к лестничной конструкции. В тех случаях, когда используют косоуры разных типов, главным требованием остаётся их надёжность и расположение под ступенями. Если смотреть сбоку, то должны быть видны только торцовые части ступенек. Для достижения нужного результата представим несколько схем, которые помогут выполнить работы по установке самостоятельно.

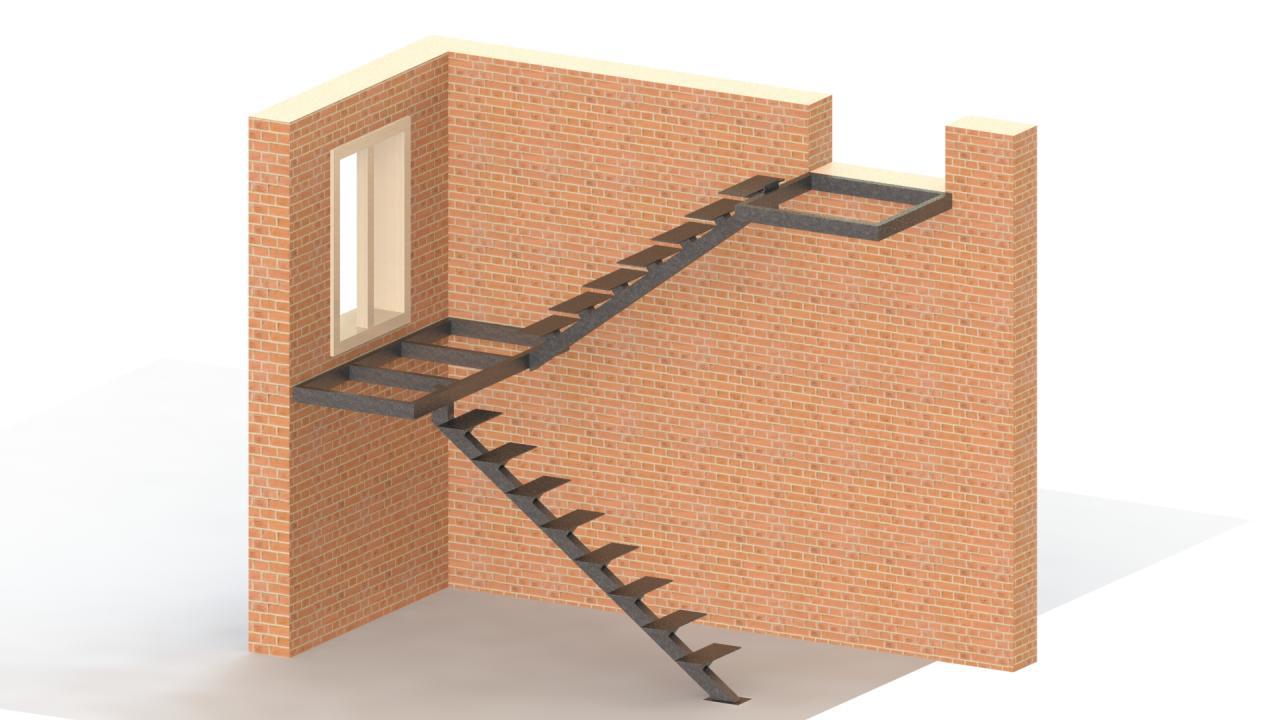

С одним
Многие пользователи облюбовали лестничный марш, который устанавливается с одним стальным косоуром. В частных строениях такой тип опоры используется для винтовых, прямых, поворотных и прочих видов лестниц. Материалы также различны. Изделия могут быть выполнены как из металла, так и из дерева или бетона. Одиночный косоур располагается непосредственно по центру марша под лесенкой. В качестве него может быть обыкновенная металлическая труба.
С двумя
Лестница, опирающая на два косоура – это самая распространённая конструкция. Чаще всего изготавливают опоры из дерева и располагают их по бокам конструкции параллельно друг другу. В исполнении такой тип лестничного перехода не составляет труда. Схема с двумя косоурами используется как для одномаршевых лестниц, так и для двух и более маршей.
С тремя
Для лестниц, которые имеют значительные габариты, к примеру, при ширине более 1,5 м, применяется опора, состоящая из трёх косоуров. Это так называемая комбинация из двух боковых и одного центрального элемента. Один боковой косоур может выступать в качестве тетивы
В этом случае важно делать точные расчёты. Ниже представлен пример схемы деревянной лестницы на трех косоурах
Разновидности металлических лестниц на косоурах
До момента перехода к практической реализации утвержденного проекта, необходимо тщательно все проанализировать. В большей степени это касается параметров косоуров. По своей сути они играют роль своеобразной поддержки для ступеней.
Ее изготовление производится из дерева и метала. Значительно реже применяется сочетание бетона и упомянутых выше материалов. Делается это в тех случаях, когда необходимо сделать большую толщину ступеней.
В зависимости от формы конструкции, выделяют следующие ее виды:
- Винтовая;
- Зигзагообразная – ее еще называют ломанной;
- Прямая.
Помимо прямого варианта, в архитектуре применяется винтовой и ломаный. Для их успешной реализации требуется наличия определенного опыта и теоретических знаний.
Расчёт конструкции
Сначала конструкцию надо спроектировать, привязать к условиям места расположения, точно рассчитать размеры, исходя из следующих правил:
- Высота лестничной конструкции не может составлять менее 2-х метров, замеряется от пола нижнего этажа до верхнего пола.
- Размер отведённого под лестницу места диктует длину её проекции по полу.
- Параметры лестничного проёма определяются в соответствии с конструктивными особенностями перекрытия.
- Глубина проступи обычно соответствует эргономическим нормам в 25-30 см, возможны варианты на усмотрение хозяина.
- Подступенок не должен быть выше 22 см.
Пример расчёта размеров:
- А – высота конструкции: 240 см;
- Б – длина проекции: 380 см;
- В – ширина ступени: 27 см;
- Б : В = 380 : 27 = 14 ступеней;
- А : 14 = 240 : 14 = 17,1 см – высота подступенка;
- по теореме Пифагора находим длину косоура (К) : А2 + Б2 = К2, которая составит 45 см.
Это интересно: особенности расчета деревянных лестниц.
Материалы исполнения
Есть несколько материалов, которые можно использовать для создания косоуров, не нарушая при этом технологию строительства.
Косоурные лестницы могут изготавливаться из дерева, что делает их лучше тетивы, поскольку вес значительно уменьшается. Это может быть бревно, брус или доска. При небольшой лестничной шахте вариант является преимущественным. Кроме дерева, необходимо выделить несколько видов материалов.
Металл:
- профилированная труба;
- металлопрофиль;
- двутавр.
Полимеры:
- пластик, в составе которого находится древесное волокно;
- металлопластик.
Композитный материал:
- дерево-металл;
- металл-полимер.
Небольшая стоимость и надежность сделали металл и дерево наиболее востребованными при организации лестниц. Комбинированные модели необходимы при формировании сложной конструкции, когда проект нельзя назвать стандартным, а его внешняя привлекательность не перекрывает требования к безопасности. Стальные конструкции пользуются особой востребованностью благодаря прочности и надежности.
Особенности деревянных лестниц
Дерево для изготовления лестниц в частных домах выбирают чаще других материалов, так как оно экологичное, удобное для обработки и недорогое. Конечно, речь не идет об экзотической древесине – вряд ли неспециалист возьмется за этот дорогой и неподатливый материал.
А вот изготовление и сборка лестницы из дерева распространенных у нас сортов вполне по силам людям, знакомым со столярными инструментами и имеющими некий опыт обработки древесины.
Конструкции
План сборки деревянной лестницы будет зависеть от её конструкции. Она в свою очередь выбирается в соответствии с размерами и формой площадки, отведенной под лестницу. А также от дизайна дома, предпочтений хозяев и других параметров.
Существует два основных вида лестничных конструкций: винтовые и маршевые:
Винтовые лестницы обычно выбирают, когда приходится ограничивать размеры пространства, выделяемого для подъема на второй этаж. Визуально они довольно эффектны, но не слишком удобны для перемещений, особенно с габаритным грузом. И намного сложнее в изготовлении.
Винтовые конструкции экономят пространство
Маршевые лестницы комфортнее и проще в исполнении. К тому же они бывают самых разных форм и конструкций: на косоурах или на тетивах, одномаршевые или двухмаршевые, с поворотом на 90 или на 180 градусов, с промежуточной площадкой или забежными ступенями.
От выбранной конструкции и будут зависеть все расчеты, проектирование, изготовление отдельных деталей, из которых состоят деревянные лестницы и схема сборки.
Детальный чертеж всей конструкции и каждого элемента в отдельности поможет в дальнейшей работе
Из чего состоит лестница
И самодельные, и сборные лестницы деревянные состоят из множества элементов, которые соединяются между собой, образуя цельную конструкцию. У каждого из них свое название и назначение.
Начнем с опорных элементов, к которым относятся тетивы и косоуры:
Тетива – это несущая балка, к которой ступени крепятся своими торцами при помощи накладных уголков, брусков или вырезанных в теле тетивы пазов. Крепление выполняется саморезами или болтовыми соединениями и усиливается столярным клеем.
Схема сборки деревянной лестницы на тетивах – различные варианты
Косоуры – это несущие балки с запилами, на которые укладываются проступи и фиксируются крепежными элементами. Это более надежная и распространенная конструкция.
На этой картинке хорошо видна разница между тетивой и косоуром
Для самостоятельного изготовления косоуры и тетивы одинаково просты. Главное – выбрать качественный пиломатериал и сечение опор, обеспечивающее расчетную несущую способность.
Также к несущим элементам можно отнести опорные столбы винтовых лестниц и столбы, поддерживающие поворотные площадки двух- или трехмаршевых лестниц.
К другим элементам, из которых состоит сборная деревянная лестница, относятся:
- Проступи – горизонтальные поверхности ступеней;
- Подступенки – вертикальные части ступеней. Закрывают пространство между ними и служат дополнительной опорой для проступей.
Фото деревянной лестницы без подступенков
- Балясины – вертикальные элементы ограждения, крепящиеся к ступеням и перилам. Служат для безопасности хождения по лестнице и придают всей конструкции дополнительную прочность и жесткость.
- Поручень – элементы ограждающей конструкции, крепятся к балясинам.
Также в конструкции лестниц могут использоваться различные декоративные элементы, не несущие никакой функциональной нагрузки.
Все конструктивные элементы деревянных лестниц
Основные параметры для расчета
Чтобы лестницы деревянные в сборе были удобны для передвижения по ним и безопасны, она должна соответствовать следующим нормам:
Угол наклона – около 30-45 градусов;
Изменение угла наклона в зависимости от назначения лестницы
- Высота подступенка – 15-21 см;
- Глубина проступи – 25-33 см;
Рекомендуемая глубина и высота ступеней
Ширина марша – не менее 80 см, лучше больше;
Рекомендуемая ширина марша для лестниц разного назначения
Высота ограждений – 90-100 см, расстояние между балясинами до 15 см. Дополнительные детские перила устанавливаются на высоте 50-60 см;
Параметры лестничных ограждений
Минимальное расстояние между ступенями и потолком не должно быть меньше 200 см.
Размер проема по вертикали должен быть таким, чтобы при подъеме не приходилось наклонять голову
Проектируя сборные деревянные лестницы, нужно постараться соблюсти все эти нормативы. Так как каждый из них имеет некоторую «вилку» значений, путем их подбора в разных вариантах можно создать максимально удобную конструкцию.
Типы ступеней
Стандартные и поворотные ступени
Если в конструкции прямые марши, используют прямоугольные ступени с подступенками (рекомендуется для безопасности, прочности) или без них. Горизонтальные плашки делают не меньше 25-30 см в глубину и от метра в длину. В местах изгиба лестницы устанавливают ступени неправильной формы — поворотные. Желательно, чтобы их было как можно меньше — до трех.
Забежные ступени
Если конструкция изгибается по всей высоте, устанавливают забежные ступени с зауженным внутренним краем. Одну из их сторон можно уменьшать до 10 см. Конструкция с трапециевидными ступенями занимает меньше пространства, но сложнее в проектировании и изготовлении, при монтаже требует времени и профессионализма.
Ступени «гусиный шаг»
Если места в доме немного, а винтовую систему устанавливать не хочется, можно использовать лестницу типа «гусиный шаг» — например, для подъема на чердак, в мансарду. Ступени в ней расположены в шахматном порядке. Название конструкция получила из-за особенностей подъема с акцентированным переносом веса. При максимальной экономии пространства лестница «гусиный шаг» может быть травмоопасной. Поэтому нужно:
- организовать хорошее освещение у лестницы;
- установить ограждения;
- надежно закрепить все элементы.
Особенности подготовки
Как сделать простую деревянную лестницу своими руками, если ты новичок? С этим вопросом, в той или иной степени сталкиваются все начинающие мастера. Так вот, сначала разбираемся в том, какая конструкция нужна, потом рассчитывает элементы и параллельно изучаем профессиональную терминологию.
Перед тем как самому сделать деревянную лестницу, убедитесь, что вам это сооружение по плечу, а главное по карману
Виды деревянных лестниц
Винтовая лестница – как при расчетах, так и в процессе возведения для любителя винтовая конструкция считается самой сложной, если вы абсолютный новичок, то здесь лучше пригласить профессионала;
Винтовая деревянная лестница считается самой сложной в сборке
Маршевая лестница – здесь мы имеем дело с прямолинейным маршем, эти конструкции еще называют лестничными пролетами. Высота и ширина марша зависят от индивидуальных особенностей помещения, но сам по себе он прямой, без поворотов и изгибов. Для любителя, самый лучший вариант;
Самым доступным вариантом для любителя считается сооружение одномаршевой конструкции
Поворотные лестницы – в данном случае имеются в виду прямолинейные конструкции с одним или несколькими поворотами. С виду они кажутся сложными, но в действительности, если вы разберетесь, как сделать деревянную лестницу с одним маршем, то соединить несколько маршей через площадки будет несложно.
Любителю лучше монтировать поворотные конструкции через площадку
Профессиональная терминология
Без знания специальных терминов вам будет очень тяжело получить совет от мастера или объяснить продавцу в магазине, что именно вам нужно.
Расчет деревянной лестницы
В сети сейчас достаточно калькуляторов для расчета лестниц, но если доступа к интернету под рукой не оказалось, можно все прикинуть своими руками. Как рассчитать деревянную лестницу мы рассмотрим на примере.
Таблица соотношения величин ступеней, подступенков и наклона конструкции
- Замеряем расстояние между чистовым полом первого и второго этажей, предположим у нас получилось 2850 мм;
- Для расчета ступеней нам необходима высота подступенка. По правилам она составляет 15 – 20 см, мы возьмет 17 см. После чего делим 285 см, на 17 и у нас выходит 16,76;
- Для расчета глубины ступени существует 2 формулы – 2а+в= 64см, или другой вариант а+в= 47см. ( а – высота подступенка, в – глубина проступи);
- По нормам глубина проступи составляет 22 – 40 см. Подставляем наши 17 см подступенка и по формулам высчитываем. В нашем случае глубина проступи получится 30 см (с округлением);
Ориентировочные величины наклонов лестниц в разных помещениях
Замечено, что определенные соотношения величин конструкции дают весьма комфортную в эксплуатации лестницу
Разновидности и особенности конструкций косоуров
Косоур – это балка, которая своими концами упирается в межэтажные перекрытия, соединяя собой верхний и нижний уровни здания. По сути, это несущий элемент лестничной конструкции, на котором лежат ступени и крепятся все части подъемной системы.
Конструкцию на косоуре легко отличить от системы с тетивой – несущие элементы располагаются только под ступенями
Существует несколько разновидностей косоурных лестниц, которые отличаются друг от друга количеством балок.
Одинарные. Это конструкции, в состав которых входит один косоур, расположенный посередине пролета.
Одинарные косоурные лестницы визуально очень легки за счет ажурности

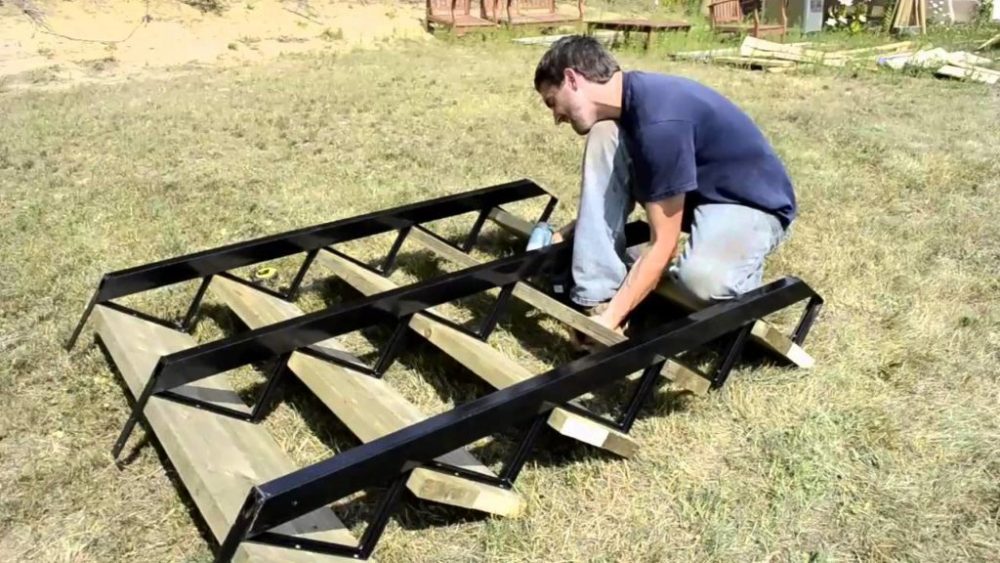

Двойные. Это две опорные балки, на которые сверху устанавливаются ступени. Часто встречаемый вариант, особенно когда лестницы изготавливаются из дерева. Кстати, очень похожа на них конструкция на тетивах. Только здесь ступени располагаются между балками в специальные пазы.
Конструкция на двух косоурах – самый популярный и простой в изготовлении вариант
Сами косоуры могут располагаться относительно ступеней строго по краям или с небольшим смещением вовнутрь.
Тройные. Это когда устанавливаются три несущие балки: две по краям, одна посередине. Такую конструкцию имеет смысл собирать лишь в том случае, когда длина ступеней превышает 2 м.
Очень прочная и надежная конструкция: промежуточная балка исключает прогиб ступеней с широким пролетом
И еще несколько терминов, которые используются специалистами в процессе изготовления лестниц на косоурах:
- кобылки – это небольшие приспособления, с помощью которых формируется опора для ступенек.
На схеме №4 – это кобылки
- гребенка – это сам косоур, который по форме представляет собой ступенчатую конструкцию из отдельных частей несущего профиля.
Зигзагообразная гребенка
Что касается материала, из которого собираются лестницы на косоурах, то чаще всего применяется стальная труба или швеллер
Здесь важно понимать, что оба профиля должны обладать повышенной несущей способностью, особенно это касается моделей с одним косоуром. Сама же лестница собирается при помощи электросварки, поэтому для самостоятельной работы необходимо владеть этим навыком
Это интересно: Как правильно выбрать бетономешалку — разъясняем во всех подробностях
Действующие нормативы
Согласно действующим СП (свод правил), актуализированным советским СНиП (строительные нормы и правила), при проектировании лестниц необходимо придерживаться следующих значений.
Параметр
Допустимые значения
Принимается как 1:2 для надземных этажей
Ширина лестничного марша (м)
Не менее ширины марша
Количество ступеней в 1 марше между площадками (за исключением криволинейных лестниц)
Количество ступеней в одномаршевой лестнице (лестницах в пределах первого этажа из двух-трех маршей)
Размер проступей (м)
0,3 (допустимо от 0,28 до 0,35)
Размер подступенок (м)
0,15 (допустимо от 0,13 до 0,17)
Одинаковые, на протяжении всего марша
Хотя при проектировании лестниц в частных домах строгое следование нормативам рекомендовано, но не обязательно, параметры лестниц, выведенные народным «методом тыка», от нормативов практически не отличаются. Но можно добавить несколько рекомендаций.
- Оптимальный угол наклона – 23-37˚, предельное значение 45˚, если больше, об удобстве говорить не приходится.
- Оптимальный просвет – 1,9-2 м для домочадцев среднего роста, при необходимости можно и пригнуться, но опять же, только когда ситуация безвыходная.
Материал для изготовления
В качестве материала для изготовления деревянной лестницы можно использовать различные породы древесины:
- наиболее долговечны изделия из твёрдых пород: дуб, кедр, лиственница;
- хвойные породы ниже по характеристикам прочности, но значительно легче в обработке;
- независимо от породы, влажность древесины должна быть примерно равна влажности помещения, где расположена лестница;
- необходимо учитывать, что стоимость дуба и сосны различаются примерно в 3 раза, а цена красного дерева – в 6 раз выше, чем у изделий из хвойных пород древесины;
- для ступеней необходимо использовать твёрдые породы либо наносить дополнительные лаковые покрытия на изделия из сосны и ели.Это интересно: особенности лестниц из дуба.
Установка и крепление левого косоура
Когда правый косоур установлен, можно приступать к работе по установке и креплению левого косоура. Принцип его установки и порядок работ такой же, как и при установке правого косоура, только ориентиром уже будет служить уже не стена дома, а установленный правый косоур.

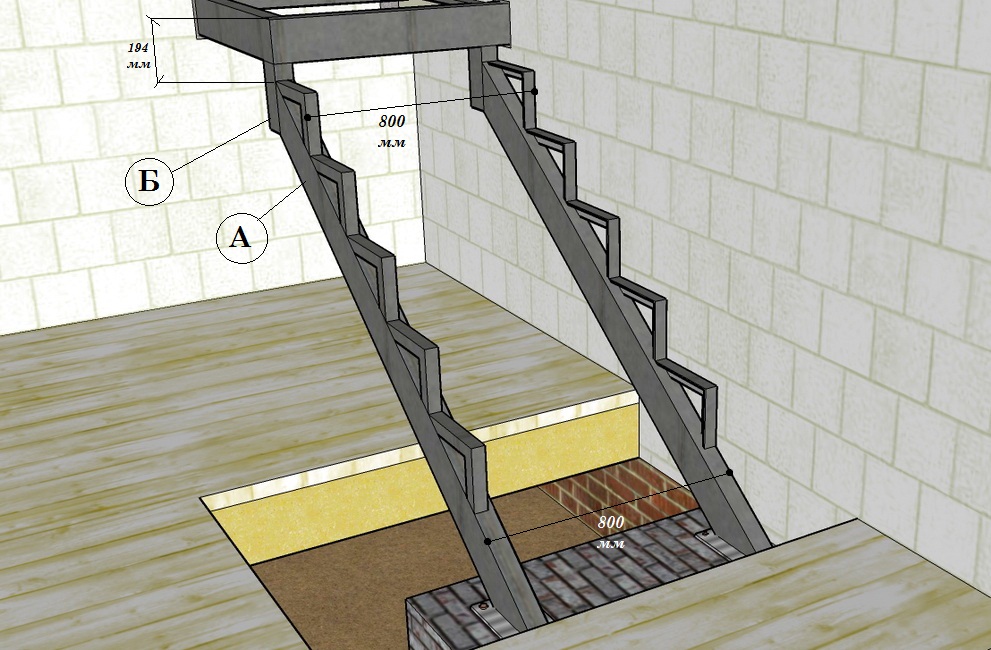

Так как принцип установки не имеет различий, то обозначим размеры, которые необходимо выдерживать во время монтажных работ. При установке левого косоура контролируем размер 194 мм — это высота подъема верхней фризовой ступени она должна быть равная у обоих косоуров.
Так же нам необходимо выдержать расстояние равное 800 мм между косоурами, это расстояние от наружных торцов косоура (ширина лестничного марша). Как и при установке левого косоура, необходимо чтобы торцы (А и Б) надставки и косоура находились в одной плоскости.

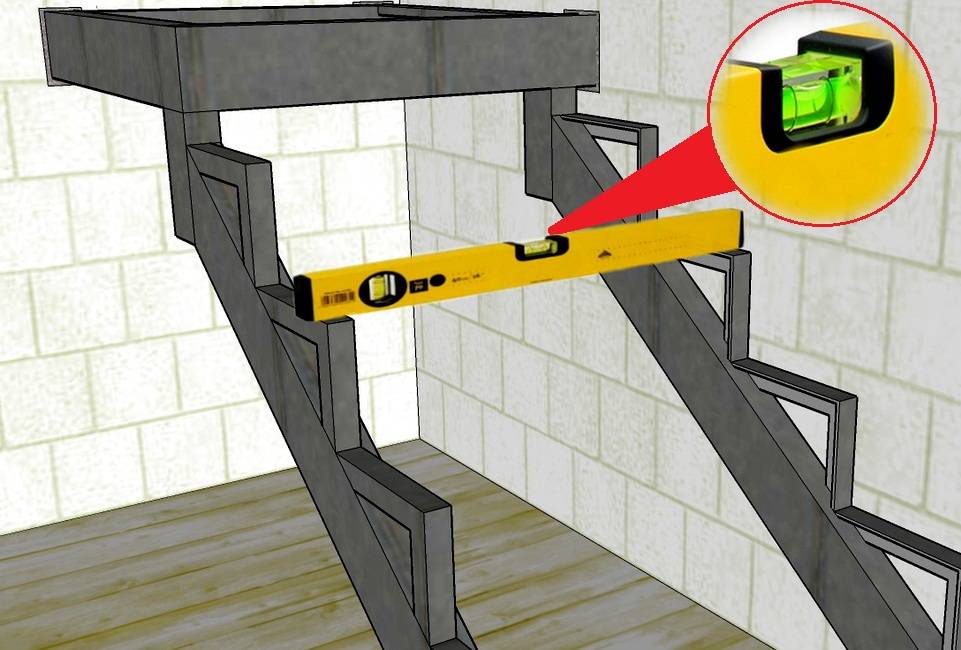

Также рекомендую еще один способ контроля установки косоуров. С помощью строительного уровня, в нашем случае длина инструмента должна быть не менее 800 мм, определяем горизонтальность опорных сторон косоура для установки ступеней.
Если имеются отклонения от линии горизонта, их необходимо устранить, в противном случае ступени будут иметь уклон или перекос и это может вносить определенный дискомфорт при перемещении по таким ступеням. Далее приступаем к установке опорных уголков (перемычек) для ступеней лестницы.
Возводим металлический косоур для лестниц
Несмотря на внешнюю привлекательность древесины, металл продолжает оставаться наиболее востребованным материалом для формирования будущей основы. Обусловлено это износостойкостью материала и не восприимчивостью к внешним воздействиям.
Для начала необходимо зафиксировать все размеры. Собранная информация поможет с большей степенью вероятности определить требуемое количество материала.
Сделать процесс измерений более точным помогут следующие рекомендации:
- Зафиксировать высоту конструкции;
- Правильно определить угол наклона лестницы;
- Отметить на чертеже параметры ступенек и подступенков.
Как показывает опыт, достаточно зафиксировать параметры только цельного косоура. Чуть сложнее обстоит дело с конструкциями DWG. В этом случае перечисленные выше параметры фиксируются в разрезе.
Расчеты – строительные нормы и формулы
Покажем на примере маршевой лестницы, как спроектировать изделие. Чтобы не наделать ошибок, следует ознакомиться со строительными нормами для возведения лестниц. Они выработаны многолетней практикой и гарантируют безопасность и удобство эксплуатации изделия. Основные нормы, которых следует придерживаться, выполняя все расчеты в дальнейшем:
- наклон маршей не больше 45°;
- по ширине не меньше 90 см;
- высота ступеней не превышает 20 см, глубина – не менее 25 см;
- размеры всех ступеней одинаковы;
- ограждение с минимальной высотой 90 см;
- расположение балясин в доме с маленькими детьми через 10–12 см.
Дальнейшая работа над проектом продолжается на бумаге. Вычерчиваем план первого этажа с указанием всех размеров. На нем отмечаем различные выступы, ниши, окна, двери, коммуникации. Проектируя, стараемся, чтобы они не перекрывались несущими конструкциями. Указываем место начала марша на первом этаже и выход на второй. Стараемся проставить возможно больше размеров, что облегчит в дальнейшем монтаж изделия.
Дальше работаем с замерами, которые выполнили раньше. Рассчитываем количество ступеней: высоту проема (расстояние между полами первого и второго этажей) делим на высоту одной супени. Пример: проем 290 см, ступенька 18 см. Разделив, получим 16 ступенек.
Схема расчета размеров ступеней
Узнаем длину изделия: количество проступей (у нас 16) умножаем на их оптимальную глубину — 25 см. В результате получаем 4 метра. Длина такая, что в небольшом помещении может не хватить площади. Если разделить на 2 марша по 8 ступенек, понадобится, с учетом минимального размера площадки 75 см, почти вдвое меньшая площадь.
Напоследок узнаем длину опор, безразлично, для косоуров это или тетивы. Применяем теорему Пифагора: c2=a2 b2. В данном случае a – длина изделия (4 м), b – проем (2,9 м). Требуется узнать c – длину опор. Додаем квадраты a и b: 16 8,41=24,41. Извлекаем корень квадратный из 24, 41, получаем 4, 94 м – это необходимая длина одной опоры. Если делать 2 марша, длина составит 3,5 м.
Все расчеты наносим на чертеж.
Классификация лестниц по способу сооружения
- маршевые;
- консольные ;
- хребтовые;
- винтовые;
- комбинированные.
Маршевые лестницы
Маршевые лестницы из дерева отличны наиболее простой конструкцией, состоящей из отдельных маршей. Могут быть такие лестницы и прямыми и поворотными. Монолитную лестницу с прямыми маршами «деревянной» в прямом смысле слова не назовёшь: перила, балясины и ступени для лестниц из дерева, а основа бетонная.
Консольные лестницы
Конструкция консольной лестницы сложнее, расположение вдоль стены и отсутствие массивных поручней и видимых опор создаёт мнимое впечатление «висящей в воздухе» конструкции. На самом деле надёжное крепление деревянных ступеней анкерами к несущей стене обеспечивает необходимую стабильность и прочность. Замена напольного покрытия в помещении с такой лестницей не требует демонтажа оной, что можно назвать бесспорным преимуществом.
Винтовые лестницы
Винтовые лестницы нельзя назвать самыми удобными в эксплуатации, но этот вариант наиболее подходит для помещений с дефицитом места. Комбинированная лестница обычно включает элементы криволинейного, прямого и винтового маршей.
Хребтовые лестницы
Хребтовые лестницы названы так за некоторое сходство с хребтом: действительно, состоящую из отдельных элементов конструкцию, соединённую посредством последовательной вставки иначе как хребтовой назвать сложно.
Применение такой конструкции позволяет чередование планировочных решений (прямых, спиральных, поворотных лестниц с забежными ступенями), что даёт возможность получить лестницу практически любой геометрии. Форма ограждения, естественно, повторяет форму конструкции деревянных лестниц, отсюда необходимость применения гибких поручней. Изготовление и монтаж лестницы деревянной хребтового типа обойдётся в полтора-два раза дороже классического варианта.
Поворотные лестницы – в данном случае имеются в виду прямолинейные конструкции с одним или несколькими поворотами. С виду они кажутся сложными, но в действительности, если вы разберетесь, как сделать деревянную лестницу с одним маршем, то соединить несколько маршей через площадки будет несложно.
Разновидности металлических лестниц на косоурах
До момента перехода к практической реализации утвержденного проекта, необходимо тщательно все проанализировать. В большей степени это касается параметров косоуров. По своей сути они играют роль своеобразной поддержки для ступеней.
Ее изготовление производится из дерева и метала. Значительно реже применяется сочетание бетона и упомянутых выше материалов. Делается это в тех случаях, когда необходимо сделать большую толщину ступеней.
В зависимости от формы конструкции, выделяют следующие ее виды:
- Винтовая;
- Зигзагообразная – ее еще называют ломанной;
- Прямая.
Помимо прямого варианта, в архитектуре применяется винтовой и ломаный. Для их успешной реализации требуется наличия определенного опыта и теоретических знаний.
