Линейные светильники

Монтаж встраиваемого линейного светильника

Технология монтажа встраиваемых линейных светодиодных и люминесцентных светильников не имеет принципиальных отличий. Если необходимо сделать подсветку в потолке из гипсокартона, конструкция каркаса должна предусматривать углубление шириной от 5 см (зависит от высоты корпуса встраиваемого прибора). Потолок с линейной подсветкой, расположенной в такой нише, называют «парящим».

Процесс установки светильника состоит из нескольких этапов. Первый из них – проектирование схемы подключения

Для того чтобы не упустить ни одного важного момента, все задачи выполняют в соответствии с пошаговой инструкцией

Составляем схему подсветки потолка

Шаг 1. Исходя из приведенных выше норм освещения, определяют мощность и количество светильников.

Шаг 2. Выбирают вариант освещения потолка: «парящий», подсветка центральной части, боковая подсветка или др.

Цены на светодиодные светильники

светодиодные светильники

Подготовка к установке линейных ламп

Шаг 3. Берут лист бумаги и рисуют на нем схему, которая учитывает пропорции и размеры, а также расположение ярусов и фигурных выступов потолка.

Шаг 4. Используя свою фантазию или фото наиболее удачного дизайна освещения натяжных и подвесных потолков, определяют местоположение каждого осветительного прибора. Указывают все необходимые размеры и расстояния.

Шаг 5. Берут рулетку, угольник и маркер, делают разметку на потолке, ориентируясь на составленную схему.

Шаг 6. Далее нужно решить, как будет работать дополнительное освещение потолка — одновременно с люстрой или понадобится свой отдельный выключатель. После чего определяют местоположение выключателя на стене и делают отметку маркером.

Шаг 7. Соединяют все точки на потолке и стене прямыми линиями, которые послужат ориентиром для установки электрического кабеля (провода).

Шаг 8. Следующий этап – монтаж проводки. Вначале замеряют расстояние от базового потолка до нижнего уровня профиля (на этом уровне будут располагаться светильники).

Шаг 9. Согласно точкам разметки к потолку крепят пластиковые или металлические хомуты, которые будут удерживать провод.

Крепление кабеля дюбель-хомутами

Шаг 10. Укладывают провод через хомуты, формируя в местах монтажа приборов петлю, длина которой соответствует показателю, полученному в пункте №1.

Шаг 11. Разрезают каждую петлю в ее нижней части, снимают изоляцию с проводов, устанавливают клеммы.

Шаг 12. Подключают провод к электросети, устанавливают выключатель. Отключают помещение от электросети.

Шаг 13. Теперь остается только установить сами линейные светильники. Для этого снимают верхние панели светильников. Каждый прибор присоединяют к уложенным на потолке проводам в соответствии со схемой подключения, указанной в инструкции производителя.

Линейные светильники установлены, теперь остается только смонтировать подвесной или натяжной потолок

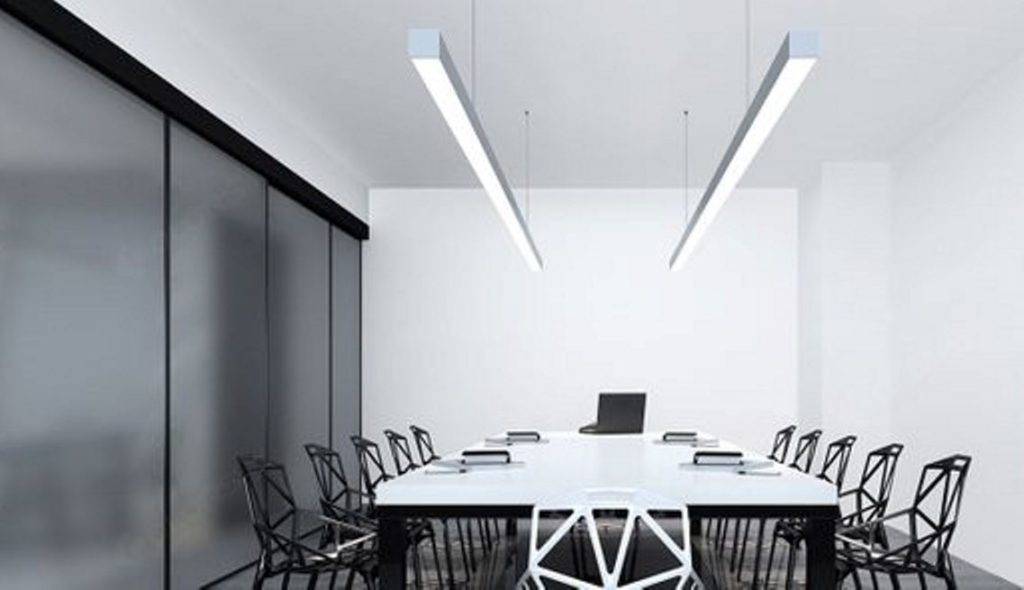

Альтернативный вариант — подвесные линейные светильники

Далее приступают к монтажу натяжного потолка или к обшивке металлического каркаса подвесной конструкции гипсокартоном. Во втором случае предусматривают отверстия для вывода точек освещения. Если монтируют натяжной потолок, после установки полотна в местах установки светильников вырезают отверстия нужного размера. Далее выводят светильники на уровень потолка и устанавливают на них верхние панели (рассеиватели).

Цены на LED-ленты

led лента

На этапе составления схемы подключения необходимо предусмотреть возможность доступа к прибору для замены ламп. Все соединения должны быть выполнены максимально надежно. Для обеспечения защиты контактов используют пайку или клеммные колодки.

Как выбрать подходящий товар

На рынке представлен огромный ассортимент светодиодных светильников: угловые и накладные, обычные и с дополнительными функциями, отличающиеся характеристиками и сферой использования. Какой фирмы лучше выбрать продукцию, зависит от личных предпочтений. Тут советы специалистов не всегда уместны. Одни останавливают выбор на недорогих изделиях от малоизвестных компаний, другие рассматривают продукцию от именитых зарубежных брендов вне зависимости от того, сколько она стоит.

Прежде, чем принимать окончательное решение, желательно разобраться в классификации выпускаемого товара, ознакомиться с характеристиками, используя сравнительную таблицу, выложенную в интернете

Специалисты рекомендуют в процессе покупки обращать внимание на следующие параметры изделий:

Размер светильника. От данного показателя и количества светодиодов зависит яркость и мощность приспособления, что влияет на его возможности. Ширина продукции стандартная, а длина разнится. В продаже можно встретить размер профиля от 30 сантиметров и до 2 метров. Для коридоров, больших залов подойдут длинные устройства. Малогабаритные квартиры освещаются компактными конструкциями. Внешний вид и цвет. На функционал никакого влияния не оказывают, но должны вписаться в уже имеющийся в помещении интерьер. Мощность. Показывает, сколько электроэнергии потребляет оборудование. Желательно приобретать изделия небольшой мощности, если нет необходимости в постоянном ярком освещении. Энергоэффективность. Играет немаловажную роль в экономии семейного бюджета. Оптимальные модели рассчитаны на 80 люмен на ватт. Чем больше показатель, тем лучше конструкция. Количество света. Показатель измеряется в люменах. Чем больше люменов, тем ярче будет светить приспособление. Оттенок света. Нельзя упускать из вида данный нюанс. Он бывает желтоватым, голубоватым, белым. Оказывает влияние на атмосферу в комнате. Для офиса голубой оттенок не подходит, а для гостиной – в самый раз. Температура света. Важная характеристика. Чтобы создать рабочую атмосферу в офисе, нужно выбирать изделия на 5000 – 6500 К. Для создания уютной атмосферы в квартире нужно выбрать нейтральный или холодный свет. Материал изготовления корпуса. Самым распространенным считается пластик

Нужно обращать особое внимание на оттенок. Чисто белый корпус изготовлен из первичного пластика. Смотрится эстетично, обладает повышенной прочностью

Наличие сероватого или желтоватого оттенка свидетельствует об использовании вторичного сырья. Такая продукция достаточно хрупкая и долго служить не будет. Металлическая конструкция самая прочная и долговечная. Отменно отводит тепло от осветительных элементов. При изготовлении используется алюминий или алюминиевые сплавы. Поверхность покрывается порошковой краской. Производитель. Рынок наполнен продукцией от отечественных и иностранных производителей. Есть малоизвестные компании. К такому товару стоит относиться с настороженностью. Он может не соответствовать требованиям СНиП и не иметь сертификата качества. Лучше отдать предпочтение известным брендам, которые на рынке не один десяток лет и дорожат своей репутацией. Ежегодно выпускаются новинки

Смотрится эстетично, обладает повышенной прочностью. Наличие сероватого или желтоватого оттенка свидетельствует об использовании вторичного сырья. Такая продукция достаточно хрупкая и долго служить не будет. Металлическая конструкция самая прочная и долговечная. Отменно отводит тепло от осветительных элементов. При изготовлении используется алюминий или алюминиевые сплавы. Поверхность покрывается порошковой краской. Производитель. Рынок наполнен продукцией от отечественных и иностранных производителей. Есть малоизвестные компании. К такому товару стоит относиться с настороженностью. Он может не соответствовать требованиям СНиП и не иметь сертификата качества. Лучше отдать предпочтение известным брендам, которые на рынке не один десяток лет и дорожат своей репутацией. Ежегодно выпускаются новинки.

Рейтинг лучших накладных конструкций

Q-80 подвесной накладной 70 Вт, 2045*80*80 мм, 4000К, IP40, с рассеивателем опал DALI

Красивый и функциональный настенный прибор. Яркость 7200 люмен. Обеспечивает помещение дневным светом. Крепится на стену. Работает от напряжения в 220 В. Потребляемая мощность 70 W. Датчик отсутствует. Корпус сделан из прочного алюминия. Выглядит интересно. Поверхность матовая. Своим присутствием дополнит любой интерьер. Производитель оснастил свое детище регулятором яркости.

Цена приобретения – 18434 рубля.

светильник Q-80 подвесной накладной 70 Вт, 2045*80*80 мм, 4000К, IP40, с рассеивателем опал DALI

Достоинства

• практичность;
• универсальность;
• надежность;
• безопасность;
• возможность регулировки яркости;
• простота установки.

class=’s-article__points-list’>

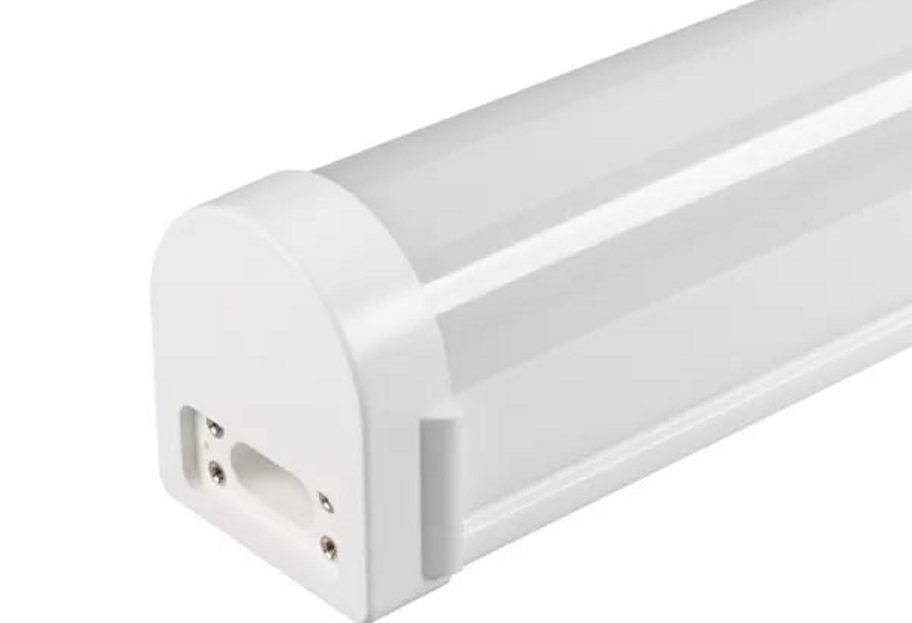

ALT-Largo-1500-40W Day4000 (WH, 120 deg, 230V) (ARL, IP65, пластик, 5 лет)

Линейный осветительный прибор с двумя способами установки: накладным и подвесным. Защита от пыли и влаги на высоте. Можно монтировать в помещениях с повышенным уровнем влажности. Яркость – 5500 люмен, угол свечения – 120 градусов. Необходимо питание 220 Вт. Форма изделия прямоугольная со сторонами 1500*68 мм. Корпус белого цвета. Драйвер встроенного типа. Идеальный вариант для оснащения складских, промышленных, производственных комплексов, торговых помещений и сельскохозяйственных объектов. Несмотря на то, что производством занимается китайское предприятие, претензии к конструкции отсутствуют. Брак в продажу не поступает. Отзывы только положительные.

Средняя цена – 6907 рублей.

светильник ALT-Largo-1500-40W Day4000 (WH, 120 deg, 230V) (ARL, IP65, пластик, 5 лет)

Достоинства

• прочность корпуса;
• надежность;
• долговечность;
• пятилетняя гарантия от производителя;
• функциональность.

class=’s-article__points-list’>

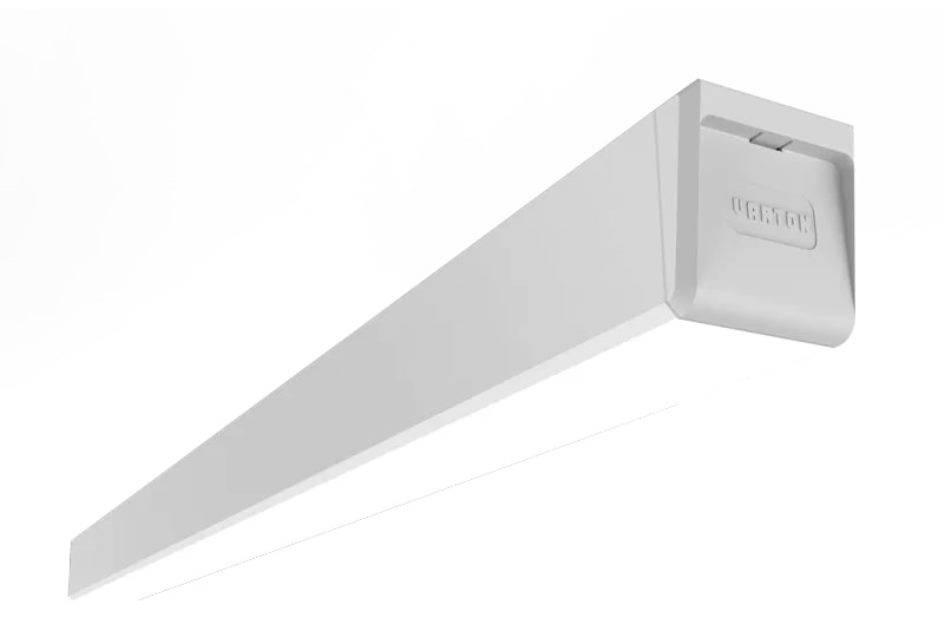

Snap-Starline-Flat-S1200-26W Day4000 (WH, 120 deg, 48 V)

Интересный и стильный линейный светильник. Обеспечивает помещение дневным светом. Способ установки – накладной, класс защиты – IP40.  Индекс цветопередачи – 80. Потребляемая мощность 28 W. Форма изделия квадратная. Корпус белого оттенка, прочный. При изготовлении используется качественный алюминий. Драйвер в наборе отсутствует и поставляется отдельно. Параметры – 1200*25*28 мм. Выпускается китайской компанией. Претензии к изделию отсутствуют.

светильник Snap-Starline-Flat-S1200-26W Day4000 (WH, 120 deg, 48 V)

Достоинства

• интересный дизайн;
• универсальность;
• простота монтажа;
• соотношение цены и качества;
• трехлетняя гарантия от производителя;
• положительные отзывы;
• можно заказать онлайн в интернет – магазине.

class=’s-article__points-list’>

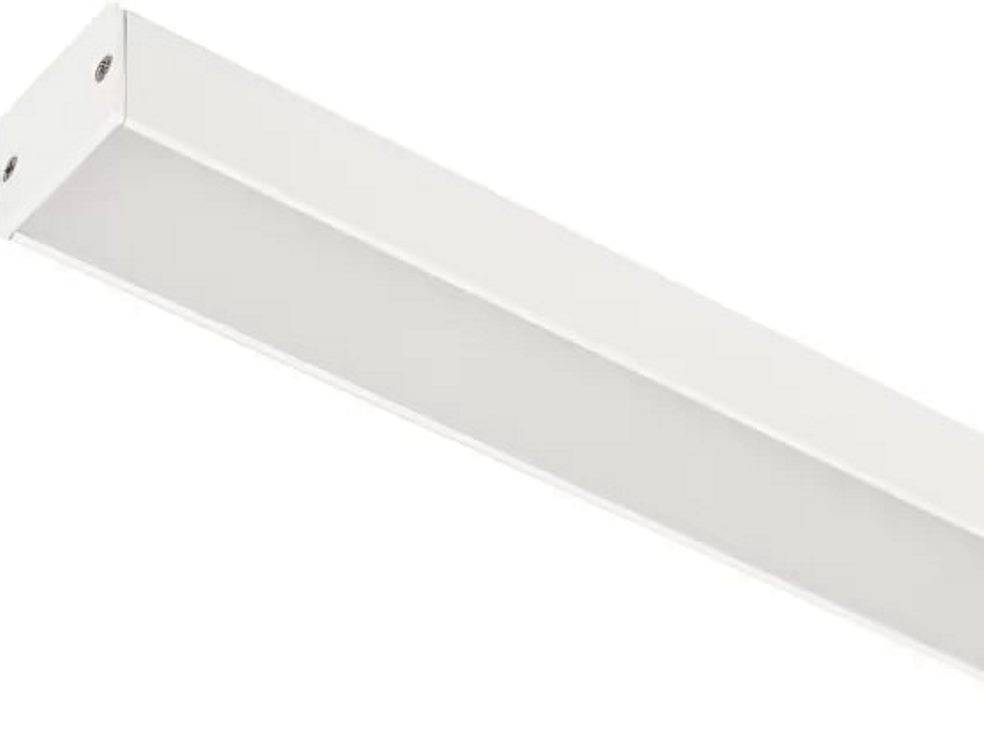

Накладной линейный светильник пользуется повышенным спросом у отечественного потребителя благодаря привлекательному внешнему виду, прочности используемого материала, качеству сборки, простотой установки. Место размещения – стена. Используется накладной способ установки. Выдает дневной свет. Яркость – 1400 люмен. Необходимое напряжение – 220 вольт. Плафон интересной цилиндрической формы. Своим присутствием украсит любой интерьер. Параметры – 570*60*30 мм. Корпус пластиковый, белого цвета, что говорит о качестве используемого материала.

Цена приобретения – 1002 рубля.

светильник Gauss IP65 570*60*55 mm 18 Вт 1400 Lm 4000 К Universal линейный матовый с возможностью соединения в линию 1/21

Достоинства

• возможность соединения в одну линию;
• удобство в использовании;
• качественное освещение помещения;
• надежность;
• современный внешний вид;
• долгий срок службы;
• малый вес.

class=’s-article__points-list’>

Конструкция

Линейный светильник – симметричный световой прибор с компактным вытянутым, узким, плоским или трубчатым корпусом.

Части осветительного прибора:

• корпус;
• отражатель;
• светорассеиватель;
• встроенный блок питания.

В осветительных приборах с люминесцентным освещением на металлическом или пластиковом основании, которое является частью корпуса, расположены стартер, дроссель (в новых моделях это пускорегулирующий аппарат), конденсатор (см. Люминесцентные светильники). Светодиодные светильники не нуждаются в вышеперечисленной комплектующих.

Корпус устройства неразъемный, литой или сварной. Это гарантия надежности соединения стыков – уязвимых мест для коррозии.

Он изготавливается из материалов:

экструдированного П-образного алюминиевого профиля

Его отличает прочность, легкость и устойчивость к коррозии, что важно при эксплуатации в уличных условиях; листовой прокатной стали; монолитного ударопрочного поликарбоната, который делает вес изделия легким.. Для защиты от неблагоприятных атмосферных воздействий корпус, выполненный из алюминия и стали, дополнительно покрывают порошковой эмалью. Корпус закрывает прозрачный или матовый светорассеиватель, изготовленный из пластика

Выпускаются и бескорпусные устройства

Корпус закрывает прозрачный или матовый светорассеиватель, изготовленный из пластика. Выпускаются и бескорпусные устройства

Для защиты от неблагоприятных атмосферных воздействий корпус, выполненный из алюминия и стали, дополнительно покрывают порошковой эмалью. Корпус закрывает прозрачный или матовый светорассеиватель, изготовленный из пластика. Выпускаются и бескорпусные устройства.

Некоторые модели возможно собрать в линию до 120 метров.

Цена точечных встраиваемых светодиодных потолочных светильников: обзор производителей

Цена осветительных приборов зависит от нескольких факторов: материалов, дизайна и производителя. Если вам необходимо купить светодиодные потолочные накладные тонкие светильники или другие модели, то стоит внимательно изучить производителей продукции. Доля отечественной продукции на рынке не такая большая. Чаще всего в продаже можно увидеть импортные изделия.

Вот основные производители из Европы:

• модели от мирового бренда Phillips могут стоить 600-1800 рублей;
• изделия немецкой компании Osram отличаются качеством, а цена на них варьируется в пределах 500-1600;
• свето-техническая компании из Англии Foton Lighting предлагает модели до 700 рублей.

Эргономические конструкции светодиодных потолочных светильников с пультом управления можно приобрести у японских производителей. Как вариант рассмотрите модели компании Nichia. Такие светодиоды известны высокой яркостью.

Стоит отметить и отечественную продукцию:

• Gauss предлагает широкий спектр светодиодных изделий. Стоимость варьируется от 400 до 2000 рублей;
• компания Оптоган имеет полный цикл производства. При этом модельный ряд регулярно обновляется;
• ASD предлагает более миллиона изделий в месяц. Приобрести подобную продукцию можно от 100 рублей.

Из китайских производителей стоит отметить Camelion, продукция которого обладает высоким качеством. Гарантия на изделия составляет около трех лет. Компания Селекта предлагает модели ультратонких встраиваемых светильников.

Чтобы узнать цену светодиодных потолочных встраиваемых светильников Армстронг или других моделей можно посмотреть таблицу.​

Изображение	Модели	Характеристики	Цена, руб.
	Армстронг Эконом	Размер 595*595*40 Угол излучения 120 градусов	1470
	Светильник линейный Эра	Прозрачное стекло, цветовая температура 4000	770
	Светильник Ферон	Размер 1175*28*35 Мощность 14 Вт.	1120
	Солярис LO 30	Для жилых и офисных помещений.	3300
	Круглый светильник Gauss	Теплый белый цвет Матовая или глянцевая поверхность плафона	1480
	Встраиваемый светильник Eglo Pineda	Круглый плафон. Световой поток 500 лм	1800
	Novotech Sade	Акриловый круглый плафон.	1130

Варианты встраиваемых и накладных приборов можно посмотреть в ролике:

Watch this video on YouTube

В видео можно посмотреть, как проверяют светодиодный прибор:

Watch this video on YouTube

Как выбрать прибор для натяжного потолка можно посмотреть в ролике

Watch this video on YouTube

Предыдущая ОсвещениеУстанавливаем точечные светильники для гипсокартонных потолков: устройство, монтаж и возможные неисправности Следующая ОсвещениеСам себе электрик: схема подключения двухклавишного выключателя

Производители линейных потолочных светильников

Лучшими считаются светильники производство компании Osram, Philips, Gauss, Feron, Camelion. В этом случае репутации фирм способствует хороший контроль за качеством светодиодных матриц и процессом сборки линейных светильников.

Из российских компаний можно назвать компании «Космос» и «Эра». Из китайских производителей заслуженным авторитетом полузуются фонари Xiaomi.

Сенсор находится под колпаком

Судить о качестве линейных фонарей достаточно сложно, так как практически 80-90% светодиодов изготавливается в Китае. Огромное количество небольших производителей, как российских, так и СНГ, используют недорогие китайские светодиодные ленты для сборки наиболее дешевых и простых линейных приборов освещения.

Качество такой сборки достаточно среднее, поэтому лучше всего приобретать брендовые светодиодные фонари, либо те модели, на которые дают как минимум годовую гарантию.

Основные особенности

Сразу стоит отметить, что сделать полосы на потолке намного сложнее, чем повесить люстру или поставить точечные светильники. Поэтому чаще всего работу поручают профессионалам. Что касается особенностей, они таковы:

В качестве источника света применяются только светодиодные лампы и ленты. Это связано с тем, что данный вариант не сильно нагревается при работе и дает яркий ровный свет без мерцаний. Еще один большой плюс – длительный срок службы, не придется лезть в конструкцию и менять источники света через пару лет после установки. Проще всего делать композиции, состоящие из прямых линий. Тут может быть много вариантов – от одного прямого элемента до ломаных и узоров с пересекающимися линиями Можно сделать подсветку с овальными контурами, но она намного сложнее в реализации, поэтому встречается редко

Линии служат оригинальным декором, привлекают к себе внимание и являются одним из главных акцентов обстановки. Но если сделать их широкими, а внутри расположить источники света большой яркости, то можно применять этот вариант и как основной свет, главное – соблюдать нормы освещенности для конкретного помещения Световые полосы как дополнение к основному свету

Чаще всего используется белый свет, который может быть разным – от теплого до естественного или холодного спектра. При этом цвет подсветки зависит не только от ламп, но и от характеристики светофильтра или натяжного полотна, если световой поток идет сквозь него. Чтобы менять оттенки подсветки, лучше ставить RGB-ленту

Если важно качественное освещение, то больше подойдет одноцветный вариант большой мощности с частым расположением светодиодов

Частые неисправности их причины и решение

Неисправности дроссельных светильников с люминесцентными лампами. Выход из строя стартера, дросселя. Для устранения неисправности придется заменить вышедшие из строя элементы.

Лампа «моргает», но не включается. Придется заменить лампу, если после этого дефект не исчез – замкнута проводка светильника.

Свечение лишь на концах прибора без полноценного его включения сигнализирует о неисправности стартера, патрона или проводки.

Если лампы быстро перегорают, чернеют на концах, значит неисправен дроссель или электронный блок.

Неисправности светильников со светодиодами.

Выход из строя блока питания, где сгорел резистор или конденсатор. Потребуется замена блока питания на новый.

Неисправность в драйвере (устройство для питания светодиодов) – нужна замена на новое устройство.

Прежде чем ремонтировать прибор самостоятельно, следует проверить гарантийный срок его эксплуатации. Возможно, имеет смысл сдать его в сервисную организацию.

Как выбрать LED-светильник?

При выборе линейных LED-светильников ориентируйтесь на их технические характеристики. Параметры светодиодных устройств существенно отличаются от показателей ламп накаливания, поэтому неподготовленному пользователю они не понятны.

Производитель

Сегодня в продаже можно найти светильники от отечественных, китайских и западных производителей. Последние обходятся дороже, но обещают большее качество.

Покупая такую высокотехнологичную вещь, как светодиодные светильники, полезно предварительно ознакомиться с компанией-производителем.

Напряжение

Напряжение питания обычно указывают в виде диапазона, в рамках которого производитель гарантирует бесперебойную работу устройства. Если на приборе написано «от 176 до 264 В», это значит, что он справляется практически с любыми перепадами при подключении в сеть 220 В, и при этом не теряет яркости.

Широкий диапазон входных напряжений обусловлен наличием драйвера. LED-лампы могут питаться от сети переменного/постоянного тока 220 В/12 В.

Мощность

Мощность светодиодных ламп и светильников на порядок ниже, чем у других видов осветительных приборов. На упаковке имеется сравнительная таблица, по которой пользователь может определить, какой мощности лампы накаливания соответствует светодиодный светильник.

В продаже встречаются линейные лампы с самыми разными мощностями: 4, 6, 8, 16, 18 и т. д. К примеру, LED-светильник мощностью 8 Вт соответствует обычной лампе накаливания на 60 Вт.

Цветовая температура

Этот показатель называется ещё цветом свечения и определяет оттенок подсветки. Цветовую температуру измеряют в градусах Кельвина. Она соответствует цвету стали, нагреваемой до определённых температур. Чем больше значение, тем более синий оттенок свечения.

Для офисов и общественных помещений подбирают светильники с более высокой цветовой температурой – от 4 500 К. Они способствуют мобилизации внимания человека, его настрою на работу. Для жилых помещений берут модели с более низкими показателями – около 3 600 К. Они дают мягкий желтоватый оттенок.

Яркость

Количество света, от которого зависит яркость светильника, называют световым потоком. Этот показатель измеряют в люменах (Лм). Подбор осуществляют индивидуально, ориентируясь на сравнение с лампами накаливания.

Для примера, светопоток светильника в 220 Лм соответствует световой отдаче обычной лампочки накаливания мощностью 25 Вт. Светопоток в 415 Лм соответствует лампе накаливания в 40 Вт и т. д.

Степень защиты ІР

Выбирая прибор, учитывают технические показатели конкретного устройства и условия, при которых его предполагается эксплуатировать. Степень защищённости прибора от влаги и инородных тел определяет индекс IP. Чем он выше, тем надёжнее светильник.

Для установки на улице и в помещениях с высокой влажностью подбирают модели с коэффициентом влагозащиты ІР 65 или 67. Для бытовых и жилых помещений, офисов и учреждений подходят светильники с более низким ІР.

Назначение

Назначение линейных светильников определяют по уровню влаго- и пылезащиты. Все предлагаемые модели разделяются на две большие группы – для улицы и помещений. Первые отличаются повышенным ІР.

Все предлагаемые модели бывают предназначены специально для:

• административных помещений (офисы, бизнес-центры, учебные учреждения);
• уличного освещения;
• магазинов и гипермаркетов;
• жилых помещений.

Размеры

Никаких стандартов в отношении габаритов на LED-приборы не предусмотрено, поэтому заранее подберите светильники и подготовьте для них место

Это особенно важно при установке встраиваемых моделей

Преимущества и особенности линейных моделей

1. Универсальность. Подбирая размеры, мощность, цветовую температуру или цвет, ты можешь организовать как общее или локальное освещение, так и выделить отдельную зону комнаты или подсветить элементы интерьера.
2. Возможность создания бестеневого освещения. В отличие от точечных приборов и даже люстр, создающих световое пятно, линейные светильники позволяют качественно и равномерно осветить все помещение.
3. Дизайн. Линейные светильники имеют своеобразный строгий дизайн и впишутся в любой интерьер.
4. Безопасность. В отличие от люминесцентных приборов, светодиоды не содержат токсичных веществ и абсолютно безопасны для человека. Никакой ртути и никакого жесткого ультрафиолета. Светодиодные светильники и лампы не нужно сдавать на утилизацию – за ненадобностью их можно выбросить в обычное мусорное ведро.
5. Модульная конструкция. Большинство линейных светильников имеют модульную конструкцию. При необходимости такие приборы можно соединять в нужном количестве и под любым углом, расставляя нужные акценты в освещении.

Прелесть линейных устройств заключается в том, что они открывают абсолютно новый стиль подсветки и освещения, который при использовании ламп любых других типов реализовать невозможно.
