Какие существуют виды?
Различают два основных типа ливневых очистных конструкций:
- Открытого типа (поверхностных). Сточные воды проходят по открытым трубам, канавам и желобам к водосборным лоткам с решетками для последующей очистки. Основной задачей установок является предотвращения размыва грунта и защита дома от осадков.

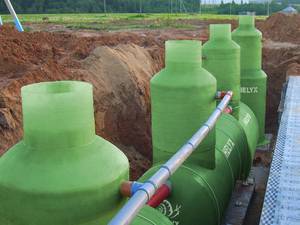

- Закрытого типа (подземных). Комплекс подземных инженерных сетей с дождеприемниками, пескоуловителями (системами задержки твердых частиц), нефтеуловителями и пр. Устанавливается в общественных местах, на предприятиях для очистки дождевых, талых вод от загрязнений.
Продажей установок данных типов и их последующей установкой занимается компания ПромСток.
Выбор автономной системы очистки
Подбор оборудования, которое будет включено в ливневые очистные сооружения сточных вод, производится по результатам исследований и расчетов:
- исследуется грунт в месте предполагаемого расположения очистного сооружения для подбора параметров установки (глубины промерзания, залегания сточных вод и так далее);
- исследуются химический состав дождевых осадков, а так же наличие в них иных не растворяемых частиц для определения фильтров, необходимых для очистки жидкости;
Вышеперечисленные исследования проводятся в лабораториях квалифицированными специалистами.
- рассчитывается объем осадков в регионе нахождения сооружения. Это требуется для определения объема составляющих элементов очистного сооружения;
Для самостоятельного определения объема дождевых вод применяется формула:
Объем = q20 ∙ F ∙ φ, где
- F – площадь участка, с которого требуется собирать дождевую воду для очищения;
- φ – коэффициент, основывающийся на приоритетном покрытии участка (представлен в таблице ниже);
- q20 – величина, характеризующая средний уровень осадков в регионе (примеры в таблице ниже).
Таблица коэффициента φ
| Покрытие на участке | Значение коэффициента |
| Асфальт | 0,95 |
| Песок или гравий | 0,4 |
| Бетонная плитка | 0,85 |
Таблица значений величины q20
| Регион | q20 |
| Москва | 80 |
| Нижний Новгород | 90 |
| Саранск, Мордовия | 80 |
| Казань | 80 |
| Самара | 70 |
| Пенза | 80 |
- определяется место сброса очищенных стоков. Здесь могут рассматриваться варианты для сбора чистой воды и дальнейшего ее использования или утилизация в придорожные канавы или другие водоемы;
- составляется схема расположения элементов очистной системы.
Примерная схема расположения элементов очистного сооружения
Проект очистных сооружений и выбор места их установки желательно составлять специалистам или при их непосредственном содействии.
Виды сооружений
В таблице охарактеризовано оборудование, которое применяется на разных этапах очистки стоков.
Для механического этапа:
| Установка | Что собой представляет | Принцип работы |
| Песколовки | Горизонтальные или вертикальные установки продолговатой формы. | Вода движется по оборудованию со скоростью 0,15-0,3 м/с. При таком темпе минеральные примеси диаметром от 0,25 мм оседают на дне, а мелкие частицы органики остаются в воде. |
| Отстойники | Резервуары, где вода стоит или очень медленно двигается. | Механические примеси оседают на дно под силой земного притяжения. |
| Решетки | Фильтрующее полотно из металлических стержней, которые находятся на расстоянии 2-8 мм друг от друга. | Вода проходит через стержни, а крупный мусор задерживается. |
| Нефтеловушки и нефтепескоуловители | 3-4 отдельных камеры, соединенных между собой. | В камерах стоки отстаиваются, проходят через решетку и коалесцентный фильтр, сорбционные материалы. |
Для физико-химического этапа:
| Установка | Что собой представляет | Принцип работы |
| Флотаторы | Резервуары, в которых образуются пузырьки газа. Они генерируются электронасосом / в процессе электролиза / вращающимися турбинами. | Пузырьки газов поднимаются и захватывают с собой мелкодисперсные частицы. |
| Флокуляторы | Система труб, в которых коагулянт смешивается со стоками, и происходит химическая реакция. | Коагулянты объединяются с загрязнениями, образуют крупные хлопья и выпадают в осадок. |
Для биологического этапа:
| Установка | Что собой представляет | Принцип работы |
| Аэротенки | Прямоугольный резервуар, по которому протекают стоки, смешанные с активным илом. | Аэробные бактерии в присутствии кислорода расщепляют органику. О2 подается механическими или пневматическими аэраторами. |
| Мембранные биоректоры | Аэротенк с мембраной, которая задерживает активный ил после переработки органики. | Аэробные бактерии в присутствии кислорода расщепляют органику. О2 подается механическими или пневматическими аэраторами. |
| Биофильтры | Резервуар с загрузочным материалом, на поверхности которого образуется пленка из микроорганизмов. | Воды проходят через пористый фильтр-загрузку. Биологическая пленка на гранулах расщепляет загрязнения. |
| Установка | Что собой представляет | Принцип работы |
| Неподвижные перегородки | Установки с фильтрующим полотном разной пористости. | Вода проходит через фильтры, и загрязнения остаются за разделительным полотном. |
| Зернистые фильтры | Гранулированные пористые материалы, которые засыпаются в трубы, резервуары, колбы. | Вода проходит через гранулы абсорбирующего материала, и загрязнения накапливаются на их поверхности. |
| Ультрафильтрационные системы | Фильтры, оснащенные мембранами – материалами с размером пор до 0,2 мкм. | Мембраны пропускают воду, а высокомолекулярные загрязнения (99,9% примесей) задерживают. |
Оборудование для дезинфекции:
| Установка | Что собой представляет | Принцип работы |
| Озонаторы | Электрические установки с длинными шлангами. Приборы генерируют озон, который по трубкам проникает в воду. | Озон окисляет липиды и липопротеины клеточной стенки бактерий. Это приводит к структурным изменениям, несовместимым с жизнью клеток. |
| УФ-обеззараживатели | Аппараты, оборудованные несколькими лампами. Они погружаются в воду и там излучают УФ-лучи. | Лампы генерируют волны длиной 200-280 нм. Они разрушают генетический аппарат вредоносных бактерий и вирусов, что не дает им размножаться. |
Специфика проектирования
В процессе составления проекта очистных конструкций обязательно просчитываются все риски, способные повлиять на эффективность системы. Учета требует и существующая законодательная база, где прописаны все основные требования по защите природной среды. Очистные сооружения разрешается размещать исключительно в пределах санитарно-защищённых зон.
По ходу работы над проектом следует иметь в виду следующие моменты:
- Габариты и объём системы.
- Наиболее подходящая модель.
- Глубина прохождения грунтовых вод.
- Уровень промерзания земли на участке.
- Производительность модуля.
- Тип очищающих приспособлений.
- Специфика монтажных мероприятий.
Во избежание претензий со стороны санитарно-разрешительных инстанций, следует обзавестись рядом документов:
- Договором о приобретении или аренде земли.
- Чертежом установки коммуникаций и блоков системы.
- Результатами проверок и инспекций.
- Техническими условиями эксплуатации водных ресурсов.
- Информацией о количестве расхода воды.
- Подробным описанием очистных сооружений.
Разработка проекта ливневой канализации
Чтобы выполнить грамотный расчет дождевой канализациинеобходимо иметь информацию по следующим вопросам:
Линейная система ливневой канализации на участке
- Статистические данные по количеству осадков в определенном регионе (средние и максимальные значения).
- План местности с указанием высотных отметок, позволяющий определить рельеф местности и выбрать наиболее оптимальный маршрут отведения дождевой воды.
- Сведения о наличие близлежащих водоемах, уровне грунтовых вод.
На основании этих данных осуществляется определение площади водосбора, направления прокладки отдельных линий канализации (выполняется трассировка линии). В зависимости от рельефа местности и предполагаемой обильности осадков определяются места, где будут установлены приемные камеры и колодцы дождевой канализации.
Данный эффект получают за счет оптимизации сети, выбора минимально необходимого количества дождеприемников, оптимального диаметра труб.
Проектировка ЛОС
Схема ливневой канализации
На территориях промышленных объектов и заправочных станциях в резервуарах накапливаются талые и дождевые воды, затем их откачивают и вывозят за пределы для слива в грунт или водоемы.
Проектировка очистных локальных сооружений начинается с определения объема выпадающих осадков и равномерности их поступления. На выбор модулей влияет состав примесей в стоках, глубина промерзания грунта и уровень почвенных вод. Ошибка в проектировании может привести в будущем к подтоплению участка и разрушению структуры грунта. Учитывается наличие подземных коммуникаций в данном районе.
Составляется схема ливневой канализации: расположение каналов и желобов для отведения осадков, трубопроводов для перенаправления стоков на очистные модули. Если система проектируется по принципу самотёка, без установки перекачивающего оборудования, монтаж должен производиться с углом наклона, в зависимости от диаметра труб.
В соответствие со СНиП при проектировании очистных сооружений дождевых стоков учитывается санитарно защитная зона (СЗЗ) для обустройства канализации. Она призвана защитить трубопровод от повреждения, так как опасные стоки могут попасть в источники питьевой воды и на поверхность земли. Расстояние до источников должно быть не менее 50 м, а охранная зона с двух сторон канализационного трубопровода по 5 м.
В частных строениях стали устанавливать проточные септики. Их делают из нескольких соединённых отстойников и дренажного участка, или покупают готовое изделие.
Выбор и проектирование
Проектирование ЛОС будет заключаться в составлении схемы, в которой будет определено место для каждого элемента системы. Однако, прежде чем приступить к проектированию ЛОС, необходимо уточнить некоторые моменты:
- изучить грунт (состав, глубину промерзания, близость к грунтовым водам);
- изучить возможные загрязнения стоков, чтобы подобрать необходимые фильтры;
- рассчитать возможный объем осадков;
- выбрать место, куда будут сливаться очищенные стоки (например, ближайшее водохранилище).
Чтобы рассчитать возможный объем осадков, т. е. необходимую пропускную способность ЛОС, нужно знать площадь обрабатываемого участка, местный коэффициент уровня средних осадков и коэффициент преобладающего грунта (к примеру, для асфальта этот показатель равен 0,95, для плитки — 0,85, а для песка — 0,4). Специалисты советуют при расчете предусматривать небольшой запас, чтобы в дальнейшем система быстро справлялась с отводом стоков во время сильных ливней.
Общее назначение
Ливневые очистные сооружения необходимы для дождевой и талой воды. Здесь же же происходит её очистка от вредных нерастворимых веществ, после чего вода поступает в водоём. В противном случае, находящиеся в ней нефтепродукты, песок, химические вещества будут загрязнять реки и озёра, нанося колоссальный вред природе.
Ливневые очистные сооружения используются для очистки промышленных, бытовых и ливневых стоков. Они могут иметь различные габариты и конфигурацию.
В зависимости от количества сточных вод, очистные сооружения могут быть индивидуальными и локальными. В первом случае происходит очистка канализации одной постройки, а во втором — нескольких, объединяясь в очистительную станцию.
Что представляет собой ливневая канализация?
Это инженерная сеть, предназначение которой – сбор с определённой территории избытка влаги с последующим отводом. Требования по сооружению ливневой канализации (ливнёвки) установлены СНиП 2.04.03-85.
Именно этим документом необходимо руководствоваться на всех этапах: при предварительных расчётах, проектировании и собственно строительстве
Важно обратить внимание, что СНиП 2.04.03 – именно такое написание иногда встречается – на деле не существуют, это неверное написание норм, номер которых указан выше
Порой возникает вопрос в необходимости соблюдения СНиП: разве канализация на небольших участках не может быть построена без сложных расчётов и проектирования, «на глазок»?
Нет, поскольку несоблюдение определённых правил часто оборачивается нарушением работы всей системы, проблемами из-за застоя воды, а также убытками. Отсюда вывод: если на участке действительно необходима ливневая канализация, СНиП – документ обязательный.
Требования и нормативные документы
Сточные воды должны очищаться до уровня ОДУ или ПДК, особенно если их возвращают в рыбохозяйственные водные объекты. Такое правило прописано в СанПиН 2.1.5.980-00 «Гигиенические требования к охране поверхностных вод».
После биологической очистки БПКп должно снизиться до 15 мг/л, а взвешенные вещества – до 70 мг/л.
После глубокой очистки показатель БПКп не превышает 3-5 мг/л, а концентрация взвесей – 1-2 мг/л.
Другие требования и нормативные документы:
- ГН 2.1.5.689-98 «Предельно-допустимые концентрации (ПДК) химических веществ в воде водных объектов хозяйственно-питьевого и культурно-бытового водопользования»;
- ГН 2.1.5.690-98 «Ориентировочно допустимые уровни (ОДУ) химических веществ в воде водных объектов хозяйственно-питьевого и культурно-бытового водопользования».
Гидравлический расчёт систем водоотведения
Данная методика базируется на СНиП 2.04.03-85
Поверхностный сток образуется дождевыми и талыми водами, а также водой от поливки и мойки улиц. При этом осадки дождевых и талых вод в городах дают сток при слое более 2 мм ввиду наличия значительных по площади водонепроницаемых покрытий (покрытий дворов, проезжей части улиц, крыши домов).
Гидравлический расчет водоотводной системы должен производиться для каждого участка и площади индивидуально, такие расчеты лучше всего доверить специалистам проектирующим системы водоотведения и канализаций. Системы поверхностного водоотвода Gidrolica предназначены для сбора и отведения вод с поверхности дорожных покрытий, а также от фундаментов зданий и сооружений. Специалисты нашей компании могут дать Вам рекомендации по подбору систем водоотведения Gidrolica.
Рассмотрим один из упрощенных вариантов расчета. Для того чтобы правильно выбрать водоотводной лоток, необходимо рассчитать количество осадков, выпавших на расчетной площади. Рассчитывается расход воды Q л/с c площади по формуле:
Q = q20 × F × ϕ
где: q20
– интенсивность осадков (л/сек) на Га (Га = 10 000 м2);F – расчетная площадь стока в м2;ϕ – коэффициент, водопоглащения поверхности покрытия;
Пример:
Необходимо подобрать водоотводной лоток Gidrolica Тип покрытия (ϕ ): асфальт – 0,95 (см. таблицу коэффициент поверхности стока). Интенсивность осадков (q20 ) – регион Москва – 80 (л/сек) на Га (см. таблицу интенсивность осадков).
- Площадь – F = 20×30/10000 = 0,06 (Га)
- Класс нагрузки согласно EN1433 – C250
|
| |||||||||||||||||||||||||||
| Подставив имеющиеся данные в формулу, получаем количество осадков в данном регионе, которое необходимо собрать. Q = 80 × 0,06 × 0,95 = 4,56 (л/сек) | ||||||||||||||||||||||||||||
| По полученному показателю Q (пропускная способность) подбираем водоотводной лоток по каталогу, согласно классу нагрузки. В нашем случае подходят лотки DN 100, кл. С250 (см. общие характеристики лотка) |
Общие характеристики лотков
| № по каталогу | Класс нагрузки | Наименование | Гидравлическое сечение, мм | Длина, L | Ширина, C | Высота, H | Вес, кг | Проходное сечение, см2 | Пропускная способность, л/сек |
| Уклон 0,5% | |||||||||
| 801 | A, B, C | Лоток водоотводной ЛВ-10.14,5.12 — пластиковый | DN 100 | 1000 | 145 | 120 | 1,4 | 93,3 | 5,12 |
| 406 | A, B, C | Лоток водоотводной ЛВ-10.16.18,2 — бетонный | DN 100 | 1000 | 160 | 182 | 36 | 136 | 5,2 |
| 903 | A, B, C | Лоток водоотводной ЛВ-10.14.13 — полимербетонный | DN 100 | 1000 | 140 | 125 | 14 | 92,1 | 5,01 |
| 700 | A, B, C | Лоток водоотводной ЛВ-10.14.13 — полимерпесчаный | DN 100 | 1000 | 140 | 130 | 12,8 | 102 | 5,69 |
Для эффективного выпуска воды в канализационные сети необходимо учитывать пропускную способность труб (см. пропускную способность труб при различных уклонах, л/сек).
Тип основания под трубы необходимо принимать в зависимости от несущей способности грунтов и нагрузок (см. СНиП 2.04.03-85)
Пропускная способность труб при различных уклонах, л/сек
| Диаметр трубы, мм | Уклон | ||||||
| 0,05 | 0,1 | 0,15 | 0,2 | 0,3 | 0,5 | 1 | |
| 110 | 4,37 | 6,19 | 7,58 | 8,75 | 10,71 | 13,83 | 19,56 |
| 160 | 9,72 | 13,8 | 16,84 | 19,44 | 23,81 | 30,74 | 43,5 |
| 200 | 16,92 | 24,0 | 29,39 | 33,94 | 41,57 | 53,66 | 75,9 |
Особенности установки КНС
Учитывая серьезность функционирования такого оборудования и высокие требования по технике безопасности, стоит доверить монтаж КНС профессионалам.
- Перед установкой выбирают место для бака в соответствии с нормами ГОСТ.
- Для установки канализационной насосной станции готовят траншеи для труб, яму для резервуара. Уровень залегания труб и глубина ямы зависит от особенностей грунта. Специалисты компании проводят анализ почвы и определяют допустимую глубину для закладки коммуникаций.
- Стыковые соединения должны быть герметичны.
- Корпус и трубы должны быть сделаны из прочного, экологически чистого материала.
Специалисты компании «Флотенк» выберут оптимальный проект системы, определят место установки в соответствии со стандартами действующего ГОСТа. Наши мастера обеспечивают полную герметизацию системы, наладку всех модулей, подключение к сети. Перед сдачей системы заказчику проводится пробный пуск. Клиента обучают правилам управления КНС, обеспечивают техническое сопровождение работы КНС.
Система очистных сооружений для ливневки
Схема очистки включает в себя несколько этапов.
- Механическая очистка. На данном этапе в ливневых стоках задерживаются крупные примеси и мусор, для чего используются обычные решетки с разным сечением ячеек. Сюда же входят всевозможные отстойники и пескоуловители. Именно на этом этапе ливневые воды очищаются на 30%.
- Второй этап – это удаление нефтепродуктов: технические масла, бензин, солярка и прочее. Для этого используют специальные емкости, которые называются нефтеуловителями.
- И последний – биологическая очистка ливневых вод. По сути, это полная переработка органических нечистот, после чего чистота воды составляет 98%.
Чтобы весь этот процесс происходит в единой системе, необходимо достаточно большое количество различного оборудования, емкости разного типа и назначения, трубопроводы, насосы, станции обеззараживания и так далее.
Разновидность очистительных сооружений для ливневки
Особенности выполнения проектных работ
Проектируя очистные канализационные сооружения, следует предусмотреть возникновение различных ситуаций, которые впоследствии могут отразиться на эксплуатационных характеристиках системы. Также необходимо учитывать существующую законодательную базу.
Её основой являются охранные функции по защите природной среды. Система очистки должна находиться в санитарно-защищённой зоне
В процессе проектирования следует обратить внимание на следующие показатели:
- размеры и объём канализационной конструкции;
- оптимальный вид устройства;
- расположение грунтовых вод;
- уровень промерзания почвы;
- производительность системы;
- используемый способ очистки;
- оптимизацию выполнения монтажа канализационного устройства.
Схема очистных сооружений
Чтобы впоследствии не возникло конфликта с санитарно-разрешительными службами, перед строительством системы канализации необходимо подготовить ряд документов:
- договор о праве собственности или аренды на земельный участок;
- схему расположения места, где предполагается разместить очистную конструкцию;
- соответствие существующим санитарным нормам;
- технические условия использования водных ресурсов;
- данные об объёме потребляемой и утилизируемой воды;
- общую схему проекта;
- описание системы фильтрации и утилизации сточных вод.
Разрешение санэпидстанции должно присутствовать обязательно. Следует помнить, что при нарушении санитарных норм размещения объекта, собственник может быть привлечён к административной ответственности.
Применение блочных и модульных конструкций
Блочные и модульные канализационные сооружения осуществляют глубокую очистку стоков. Они чаще используются в промышленных и производственных областях. С помощью подобных устройств решаются следующие задачи:
- обеспечивается высокий уровень очистки сточных вод;
- снижается содержание ила в очищенной жидкости;
- окружающая среда защищается от воздействия вредных веществ;
- предоставляется возможность повторного использования воды.
Такие системы обладают повышенной производительностью. Они могут применяться для обслуживания целых районов. Используются в широких температурных диапазонах.
Общие сведения
Способы образования сточных вод
Сточные воды образуются различными путями, в результате выделяют три вида стоков:
- 1.атмосферными сточными водами либо дождевыми считаются стоки, образованные в результате стекания воды с крыши зданий, дорожных покрытий на улице после дождей и таяния снега. Вода, протекая по естественным преградам, собирает с собой мусор, поэтому атмосферные стоки требуют очистных мероприятий. Отвод атмосферных вод происходит через систему ливневой канализации.
- 2.производственными сточными водами называют стоки, образованные в результате деятельности разных предприятий, также в результате технологического процесса. Сюда относится стоки, образованные во время добычи угля или нефти. Отведение стоков происходит через промышленную либо общесплавную систему канализации.
- 3.бытовыми сточными водами считаются воды, стекающие от жилых сооружений, образованные в результате жизнедеятельности человека. Вода отводится от санузлов, ванной комнаты, моек и раковины.
https://youtube.com/watch?v=EGLM_v1oOko
Индивидуальный расчет уклона
Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:
V√H/D ≥ K, где:
- К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
- V – скорость прохождения сточных вод;
- H – наполняемость трубы (высота потока);
- D – сечение (диаметр) трубы.
Уклон канализационных труб можно рассчитать самостоятельно
Пояснения:
- коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
- показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
- соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.
Внутренние и внешние канализационные системы
Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.
Внутренние системы
При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза. Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:
- поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
- в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
- на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
- на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.
Внешние (наружные) системы
Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.
Поэтому следует обратить внимание на следующие моменты:
- прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
- при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
- заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
- после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.
Ливневая канализация
Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.
Прокладка ливневой канализации
При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:
- для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
- при 200 мм сечении – 0,005 до 0,007.
На частных подворьях можно обойтись и открытыми ливневыми водоотводами.
Но и при такой системе отведения воды уклон должен присутствовать:
- для водоотводных канав – 0,003;
- для лотков из бетона (полукруглых или прямоугольных) – 0,005.
Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?
Схема устройства ливневой канализации для частного дома
Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.
Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.
Коллектор
Коллектором оснащаются системы ливневой канализации закрытого и смешанного типа. Этот элемент представляет собой емкость для накопления основного объема воды. В зависимости от дальнейшего использования воды конструкция коллектора может быть выполнена из колец, установленных на бетонной подушке. В этом случае собранная вода может использоваться для полива растений на участке или наполнения искусственных водоемов. Если не планируется использовать собранные осадки, то можно сделать колодец без дна. В этом случае необходимо тщательно выбирать место для установки коллектора, при попадании в водоносный слой бездонный коллектор станет обычный колодцем.
Можно воспользоваться готовыми формами из поливинилхлорида, такой коллектор рекомендуется установить на участке с поверхностным залеганием грунтовых вод.
Если на участке преобладают песчаные почвы, то можно обустроить дренаж для выведения воды. Для этой цели в грунт закапывают специальную пластиковую емкость, стенки которой имеют множество отверстий. Стоит заметить, что использование дренажной системы на глинистой почве не даст результатов, так как такой грунт практически не впитывает воду.
Также существует возможность присоединения коллектора к центральной канализационной системе, в этом случае вода будет уходить в специальные хранилища и очистные сооружения.
