Монтаж стропильной системы
Стропильная система под укладку гибкой черепицы может быть наслонной или висячей. Монтаж системы выполняется в следующем порядке:
- Проведение подготовительных работ.
- Необходимо осмотреть все стены и подправить неровности, если необходимо. Для кирпичных и блочных домов можно использовать выравнивающий раствор для выравнивания, а для деревянных – рейки или брусья. Выполнить эти действия необходимо, так как монтаж стропил должен производиться на ровной поверхности;
- Устройство гидроизоляции. Далее следует произвести монтаж мауэрлата. Если необходимо, то устроить лежень;
- 2 слоя рубероида следует уложить под лежень. Прикрепить его можно скобами или же анкерными болтами к стенам дома. Лежень должен быть установлен горизонтально;
- Необходим монтаж стоек, если на крыше нет лежня. Предварительно требуется продумать место установки прогона и стоек. Закрепить их нужно вертикально возле стропильных ног. После того как горизонтальные поверхности стен были выровнены, то можно сделать стойки одной длины. Обычно устанавливают коньковый прогон, но в некоторых случаях делают дополнительные по бокам системы;
- Перед началом монтажа стропил следует подготовить леса. Произвести разметку ног стропил можно при помощи шаблона после выполнения вышеописанных действий. Если все-таки не удалось выровнять стены и углы, то каждую стропильную ногу следует разметить отдельно. В первую очередь необходимо приступить к устройству крайних стропил, затем следует натянуть шнур для точности укладки следующих элементов. При помощи саморезов, гвоздей и скоб можно своими руками соединить узлы стропильной системы. Для поддержания свесов карниза требуется установить кобылки. Свес может иметь длину до 0,6 м., но оптимальным вариантом является 0,5 м. После этого необходимо зашить соответствующим материалом эти элементы;
- Стропильная система для мягкой кровли должна иметь шаг стропил от 60 см. до 2 м. В зависимости от нагрузки и сорта древесины можно рассчитать шаг. Для того чтобы крыша не повредилась из-за ветра, следует прикрепить стойки к дому анкерными болтами и проволокой. В интернете можно посмотреть видео по проведению таких работ.
После изучения статьи, Вы узнали, как правильно подготовить крышу под мягкую кровлю. Сделать это можно своими силами без привлечения квалифицированных рабочих.
Виды и особенности гибких стройматериалов
Мягкая кровля – это, по сути, модифицированный старый добрый рубероид. Его приемники настолько же гибкие и легкие, не впитывают влагу и намного дольше служат за счет улучшенного состава.
Если рубероид в качестве основного кровельного материала способен прослужить 10 лет, то битумные кровельные настилы порядка 30
В зависимости от способа монтажа, мягкая кровля имеет несколько видов:
- Рулонная кровля, к которой относятся битумные модернизированные разновидности рубероида и полимерные мембраны. На крышу материал укладывается полосами, крепится путем наплавления или приклеивания (в зависимости от типа). Материал пригоден для плоских кровель и крыш с уклоном ската не более 9°.
- Мастика – жидкий кровельный материал, поставляемый в готовом или охлажденном виде. Вещество напыляется на поверхность или наносится толстым слоем, образуя бесшовную монолитную плоскость. Перед нанесением мастики, на крышу укладывается армирующая сетка, укрепляющая конструкцию. Применяется данная разновидность лишь на плоских кровельных системах.
- Битумная черепица штучный материал, имеющий вид гибких плиток (гонт). Кровля представляет собой тот же рубероид, только в улучшенной форме по внешнему виду и составу. Края гонт имеют фигурные вырезы с имитацией керамической черепицы. На тыльной стороне штучных элементов имеется клеящая полоса, предназначенная для крепления к деревянному основанию. Клеится материал поштучно, для более жесткого крепления могут использоваться кровельные гвозди или саморезы. Когда только уложенная новая битумная черепица впервые нагревается под воздействием солнечных лучей, штучные элементы подплавляются, спекаются между собой и образуют сплошную поверхность.
Битумные мастики напыляемого типа используются в качестве дополнительной гидроизоляции, а наливные – как основной кровельный материал
В строительстве частных домов особенно востребованной стала последняя разновидность. Битумную черепицу удобно укладывать, и при своей доступности она эстетически привлекательна. Еще данный тип кровли особо популярен по той причине, что другие разновидности подходят для ровных или низко скатных конструкций, которые в частном малоэтажном строительстве применяются крайне редко.
Пример укладки битумной черепицы
Крыши плоского типа или с низким уклоном возводятся в основном на индустриальных или хозяйственных постройках, но, как правило, на благоустройстве кровли сарая для лопат или кур дачники стремятся сэкономить, а не делать все по технологии. Поэтому рассмотрим самый распространенный мягкий кровельный материал для частных домов более подробно.
Монтаж мягкой черепицы: основные правила
Давайте определимся ещё с одним понятием, раз начали разбирать эту тему. Кровля из мягкой черепицы подразумевает такое определение, как гонт. Что это такое? Гонтом изначально называли отдельные деревянные пластины для кровли.
Технология монтажа мягкой черепицы
Так как сейчас дерево не используется в кровельных работах, это понятие перекочевало в сферу битумной черепицы. Гонт – это отдельная штучная пластина гибкой мягкой черепицы. Они бывают разных форм, размеров, текстур и цветов. Кстати, перед монтажом обязательно перемешайте гонты из разных пачек, так как цветовой оттенок у них может быть разный.
Монтаж мягкой черепицы начинают с разметки кровли. Меловым шнуром отмечают горизонталь и вертикаль в размер гонта, с учётом нахлёста. Эта разметка будет примерным ориентиром для укладки. Затем крепят стартовую полосу по нижней карнизной части крыши. Гонты проклеиваются битумной мастикой и прибиваются гвоздями.
Монтаж рядовых компонентов
После этого ведётся укладка рядовой черепицы (основной). С тыльной стороны удаляется защитная плёнка, и гонт укладывается на стартовую полосу. Смещение вверх по отношению к стартовой полосе делается 1-1,5 см. Получается один гонт практически весь лежит на другом.
Так как черепица имеет разные конфигурации, второй ряд укладываем со смещением в сторону согласно инструкции именно для данного рисунка. Гонты приклеиваются и прибиваются кровельными гвоздями. Если уклон крыши меньше 45 градусов, то используется 4 гвоздя на гонт. А если крыша круче 45 градусов, то применяются уже 6 гвоздей. Места крепежа гвоздями указаны в инструкции к черепице. Из-за разной конфигурации они имеют разные места фиксации. Последующие верхние ряды укладываем также внахлёст и со смещением в сторону относительно нижнего ряда.
Укладка коньковой черепицы
Эту процедуру оставляют напоследок. Применяется здесь стартовая полоса или режется рядовая черепица. Начинают закрывать конёк с подветренной стороны, чтобы ветер не задувал воду в стык кровельных кусочков. При необходимости применяют термофен (если черепица не совсем эластичная).

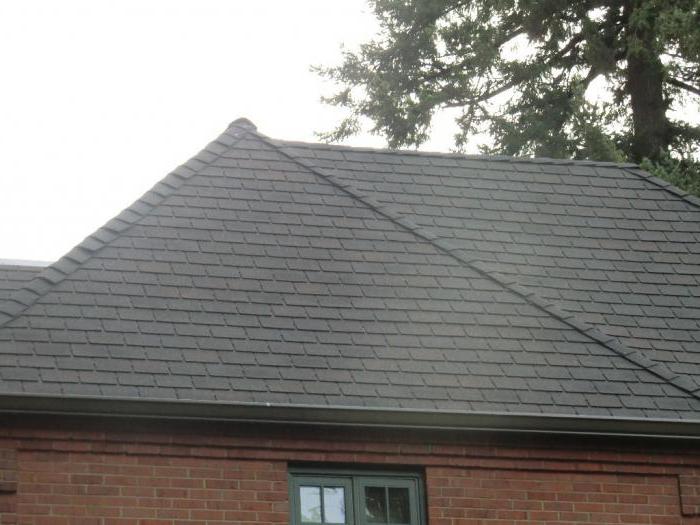

Когда выполнена вся работа, крыша из мягкой черепицы выглядит весьма солидно и богато. При нагреве солнышком она со временем спекается в одно целое и о протечках можно совсем забыть. В завершении всей проделанной работы ещё следует смонтировать водостоки. Они придадут постройке серьёзный статус, так как современные водосточные системы выглядят очень красиво и привлекательно. Но а самое главное — выполнят свою прямую функцию.
В заключении хочу порекомендовать познавательное видео, так как в статье не отражены все тонкости и нюансы. Там показаны работы с материалом «Шинглас», но технология укладка мягкой черепицы других фирм примерно такая же.
Желаю Вам удачно и продуктивно поработать, а кто желает не пропускать выхода новой информации, рекомендую подписаться на наш паблик VK. Статья была познавательной? Тогда порекомендуйте её друзьям, а если нет — оставьте свои замечания. Всем удачи, пока!
Цитата мудрости: Когда не знаешь, что сказать, говори правду.
https://youtube.com/watch?v=4BaXg5tjZeY

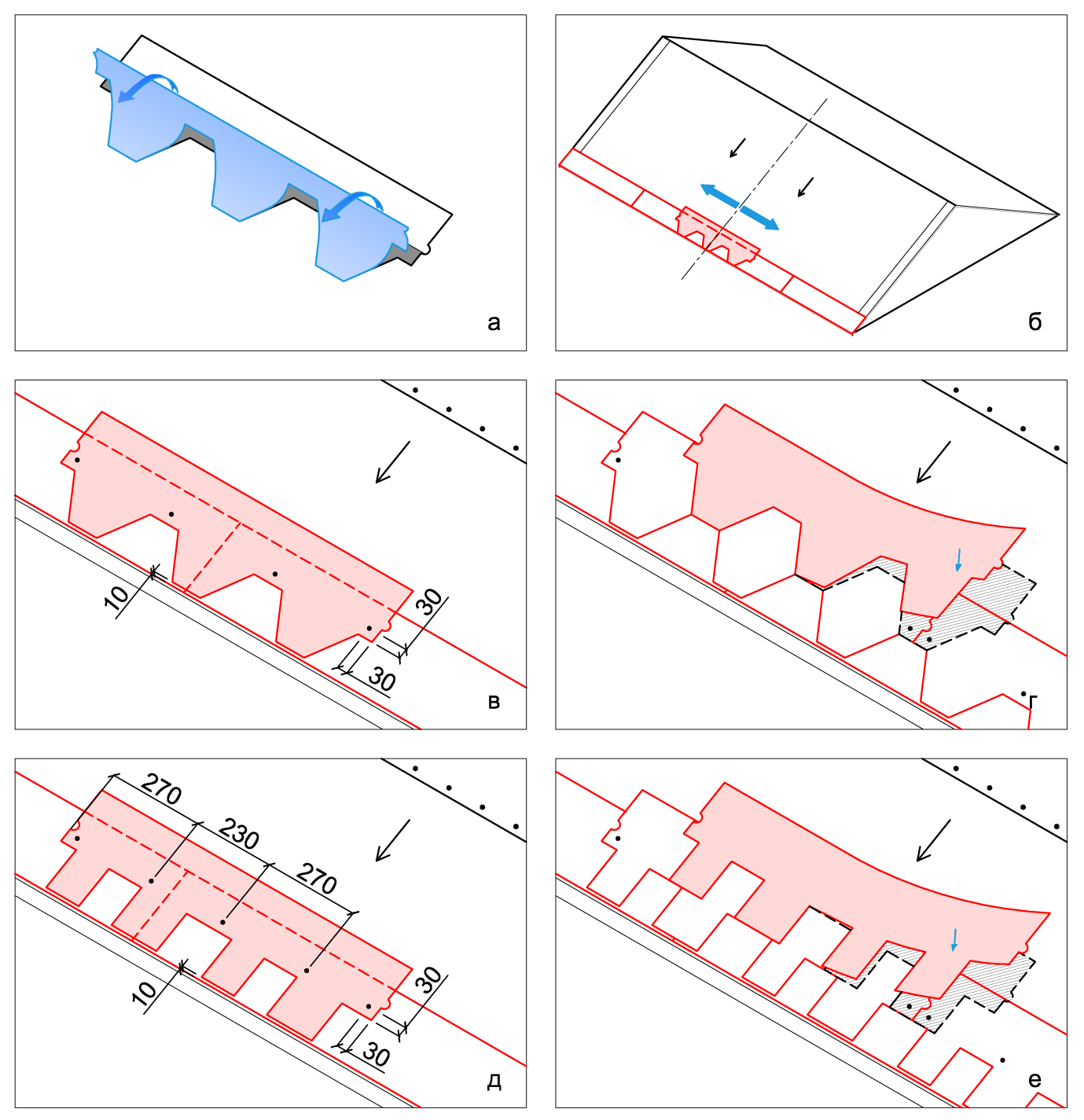

Монтаж рядовой гибкой черепицы
В первую очередь следует отметить, что черепица может отличаться по цвету, даже если она из одной партии. Поэтому желательно перемешать несколько упаковок кровельного материала перед монтажом.

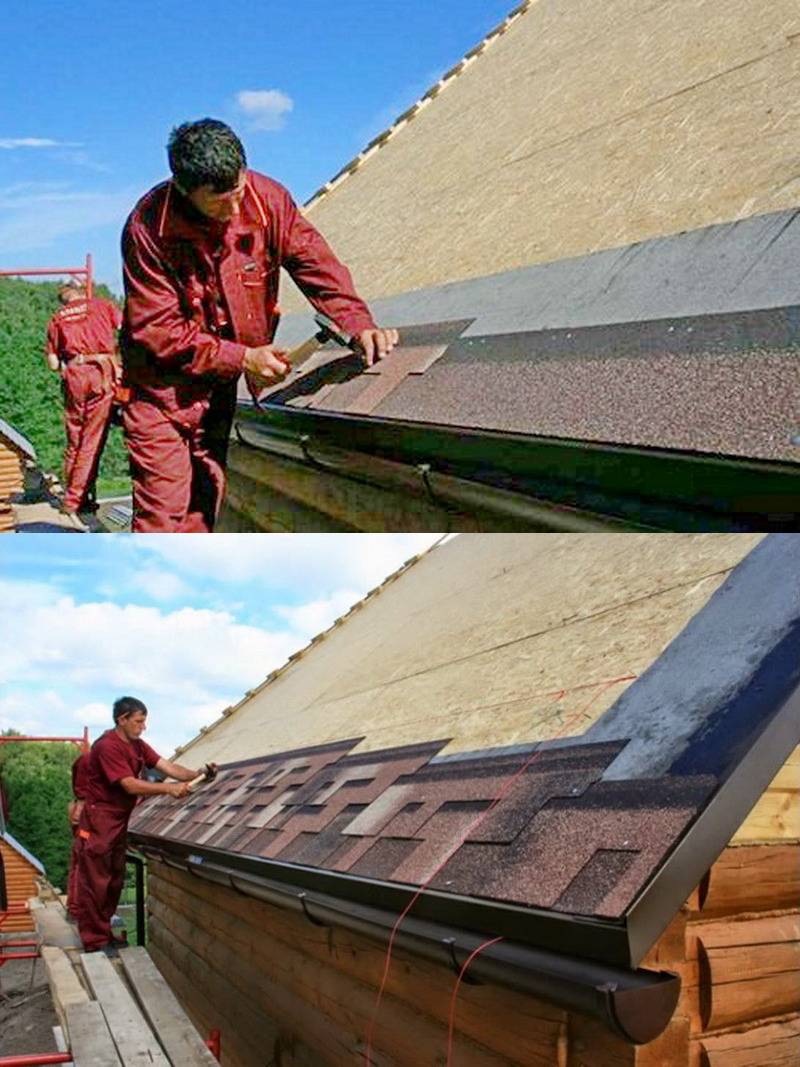

Монтаж гибкой черепицы начинают с центра свеса кровли. Полотна укладываются в обе стороны.
Снимать защитную пленку с черепицы нужно непосредственно перед укладкой. Кровельный материал фиксируется с помощью гвоздей (по 4 штуки на каждый гонт). Если же наклон кровли составляет более 45 градусов, то рекомендуется использовать 6 крепежей.
Края первого ряда материала должны отступать на 10- 15 миллиметров от кромок карнизного свеса. Стыки между полотнами черепицы перекрываются лепестками.
Укладка второго ряда битумной черепицы осуществляется таким же образом. Однако здесь лепестки перекрывают вырезы предшествующего.
Далее по достижении краев кровельный материал обрезают по кромке, а затем проклеивают. При этом нужно оставить прослойку шириной в 100 миллиметров.
Точно такая же процедура выполняется и в ендовых. Сначала битумную черепицу обрезают таким образом, чтобы получилась полоса шириной в 15 сантиметров, а затем промазывают клеем края на 7-8 сантиметров.
Обрезку кровельного материала лучше выполнять на куске фанеры. В противном случае можно нанести повреждения слою, расположенному ниже.
Известные производители
Ниже приведен перечень компаний-производителей битумной черепицы, которые пользуются самым большим спросом.
IKO
Производство находится в Бельгии, Словакии, Канаде. Основное сырье для черепицы ‒ мягкий битум.
Формы для отлива материала разработаны в собственной лаборатории.
Выбор цветов очень большой. Цены на продукцию на среднем уровне.
DOCKE
Представляет собой группу компаний, у которых в России есть два завода. Начало деятельности ‒ 2005 год. Официальные представительства есть в каждом регионе страны.
Для создания элементов мягкой кровли используют СБС-модифицированный, окисленный битум.
На бюджетные варианты продукции гарантия 20 лет, на дорогие ‒ 50 лет.
ТехноНИКОЛЬ (Shinglas)
Объединение предприятий изготавливает битумную черепицу под торговыми марками ТехноНИКОЛЬ Shinglas (Шинглас), Tilercat.
В продаже есть как однослойные, так многослойные элементы кровли. Выпускаются несколько модельных рядов черепицы. Качество высокое.
Срок гарантии на отдельные виды черепицы достигает 50 лет.
Icopal
Крупная финская компания-производитель. Основа материала ‒ СБС-модифицированный битум. Собственные формы для отлива. Ассортимент цветов. Цены на среднем уровне.
Tegola
Производство ‒ Италия. Начало деятельности компании ‒ 1973 год. Постоянно держит лидирующие позиции по объему продаж в Европе. Официальные представительства, производство есть в 73 странах, в России – в Рязанской области.
Особое внимание уделяется декорированию гонтов. Есть гонты с разными видами напылений, что позволяет оформлять постройки в разных стилях (кантри, шале, прованс)
Цена доступна.
CertainTeed
Американская компания-изготовитель. Готовая продукция есть в продаже и на российском рынке. Модельный ряд черепицы по форме и цвету не имеет аналогов среди конкурентов. Цены высокие.
Katepal
Катепал ‒ крупная финская компания-производитель мягкой кровли. В продажу поступает под торговой маркой Ruflex. Начало работы ‒ 1949 год.
При создании гонтов применяется битум повышенной морозостойкости. Производится и многослойная черепица, но по ассортименту в разы уступает итальянскому заводу.
Конструкция кровельного пирога
Многослойная структура делает гибкую черепицу не только прочной, но и долговечной — отдельные производители дают на свою продукцию гарантию сроком до 25 лет. Как правило, мягкие кровельные материалы с лёгкостью преодолевают этот рубеж. Разумеется, мы говорим о тех случаях, когда основание мягкой кровли соответствует принятым нормам, а укладка материала ведётся строго по предусмотренной технологии.
Изучая устройство крыш с покрытием из битумной черепицы, сразу же разделим их на два типа:
- холодные,
- тёплые.
Первые сооружаются для холодных чердаков. Множество сайтов и печатных изданий грешат тем, что указывают на нецелесообразность обустройства упрощённых кровельных пирогов для жилых зданий. Мол, если дом предназначен для круглогодичного проживания, то его крыша обязательно должна быть тёплой. Это утверждение является в корне неверным — большинство частных домов старого жилищного фонда были холодными. Мало того, в холодной кровле есть свои плюсы. И самый весомый из них — долговечность. Зимой на такой крыше практически не образуется наледь, которая, как известно, является одним из злейших врагов гибкой черепицы. Кроме того, простейший кровельный пирог отлично вентилируется, а это значит, что деревянный каркас всегда будет сухим. Что же касается энергоэффективности, то для теплоизоляции надо будет всего лишь утеплить чердачное перекрытие. Как вы сами понимаете, его площадь в любом случае будет меньше, чем у кровли.
При использовании холодной кровли на жилом здании необходимо утеплять чердачное перекрытие, площадь которого заметно меньше, чем у кровельной конструкции
Итак, структура кровельного пирога для холодных крыш включает:
- шаговую (разреженную) обрешётку из деревянного бруса или стальных профильных труб;
- сплошной настил (из фанеры, OSB или доски-шалёвки);
- изоляционную подкладку;
- битумное покрытие.
Кровельщики, работающие в составе профессиональных бригад, нередко рекомендуют устанавливать под подкладочный ковёр супердиффузионную мембрану, аргументируя это более высокой защищённостью деревянного основания от влаги. Довольно спорное утверждение, которое я лично иначе как расточительством назвать не могу. Обычная водонепроницаемая подкладка практически не оставляет шанса на то, чтобы деревянный каркас намок из-за попадания снега или дождя. Объяснить подобные действия со стороны специалистов можно лишь стремлением заработать определённую сумму за операцию, требующую минимальных трудозатрат. Что же касается тёплой кровли, то в этом случае монтаж влагостойких покрытий обязателен ввиду использования теплоизоляции.
Тёплый кровельный пирог позволяет использовать для круглогодичного проживания любое чердачное помещение
Для утепления чердака чаще всего используются волокнистые материалы, которые при намокании могут потерять бо́льшую часть своих уникальных способностей — вот их-то и требуется защищать. Снизу — от влажного воздуха, а сверху — от протечек. В этом случае кровельный пирог должен иметь следующую структуру:
- рейки для монтажа обшивочных панелей;
- пароизоляционная гидрозащитная плёнка;
- слой теплоизоляции;
- гидроизоляционная ветрозащитная паронепроницаемая мембрана;
- контрбрус;
- разреженная обрешётка;
- сплошной настил;
- подкладочное основание;
- гибкое битумное покрытие.
Вы можете возразить, что устанавливаемые со стороны чердака рейки к кровельному пирогу не имеют никакого отношения, и будете совершенно правы. Однако мы всё же указали их ввиду того, что в нашем случае они выступают ещё и в качестве крепежа для нижнего слоя пароизоляции.
Преимущества
Одним из популярных современных материалов является – мягкая кровля, технология монтажа которой настолько подробно изучена, что каждый сможет сделать то же. Мягкое кровельное покрытие изготавливается из листов стекловолокна, которые пропитывают битумом с обоих сторон. Верхний слой дополнительно покрывают резинобитумом, это повышает устойчивость материала к механическим повреждениям, осадкам и ультрафиолетовому излучению.
Преимущества мягкой кровли:
- Небольшое количество отходов (около 5 процентов). Для сравнения: некоторые виды кровельных материалов оставляют после монтажа большое количество отходов (даже около 40-50 %). Поэтому расчет материалов будет точным.
- Возможность покрывать кровли даже сложной конфигурации с криволинейными поверхностями. Материал очень эластичный и гибкий, поэтому работать с ним просто и удобно.
- Легкость и скорость монтажа.
- Относительно небольшой вес листов мягкой кровли. Это дает возможность без труда поднять материал на нужную высоту и не создает дополнительной нагрузки на стены и балки.
- Приемлемая цена. Это обусловлено простотой возведения крыши, кроме этого нет нужды приобретать специальные инструменты.
Подготовительный этап
Из инструментов нужно подготовить острую ножовку, рулетку, строительный карандаш, нож, мастерок (для нанесения клеящего состава), меловый шнур. Чтобы не пачкать руки, их нужно защитить рабочими перчатками.
Поверхность должна быть ровной, чистой и сухой. Гибкая кровля подразумевает наличие сплошной двухслойной обрешетки. При этом стуки верхнего и нижнего слоя не должны совпадать. На обрешетку стелют фанеру, устойчивую к влаге, или ОСП. При настиле нужно быть аккуратным и не допускать прогибов, иначе это может спровоцировать преждевременное разрушение кровли. От качества подготовленного основания напрямую зависит срок службы и надежность кровельного покрытия.
Угол наклона кровли должен составлять не менее 11-12 градусов, в противном случае возрастает нагрузка на крышу. Перед тем, как поднимать материал наверх, нужно его внизу распаковать и проверить расцветку всех листов. Небольшое различие оттенков некритично, их просто монтируют в хаотичном порядке, и никакой разницы не будет видно.
Мягкая кровля имеет отличные гидроизоляционные свойства, но для пущей безопасности под материал можно уложить дополнительный слой гидроизоляции. Чаще всего выбор останавливают на самоклеющихся материалах, пропитанных битумом и укомплектованных полиэтиленовой и антиадгезионной пленкой. Рулонный материал укладывают строго параллельно карнизу с обязательным нахлестом в 10 см по горизонтали и в 20 см по вертикали.
Важным этапом является устройство вентиляции. Вентиляционные отверстия располагают под карнизом по всей длине конька. Следующий этап – укладка паронепроницаемой пленки и утеплителя. Пленку стелют вдоль стропил таким образом, чтобы их стуки приходились на стропила.
Монтаж кровли
Нужно учитывать, что мягкую кровлю предпочтительнее стелить в жаркое время года. Под воздействием солнечных лучей листы намертво соединяются друг с другом, образовывая цельную поверхность без швов и стыков. Зимой такого сделать не получится, листы утрачивают свою гибкость, становятся хрупкими и не могут образовать прочное покрытие.
Инструкция по обустройству гибкой кровли выглядит так:
- Монтаж первого листа и ряда вдоль карнизных свесов.
- Крепление следующих рядов.
- Монтаж элементов мягкой кровли по коньку.
Непосредственно перед укладкой поверхность гидроизолируют с помощью ендовного ковра. Затем приступают к монтажу ряда вдоль карниза, предварительно сняв защитную пленку. Карнизный ряд нужно проклеить битумной мастикой. Каждый элемент фиксируют специальными гвоздями (достаточно 4 штуки). Если угол наклона превышает 24-25 градусов, фиксацию осуществляют с помощью 6 гвоздей. Гвозди забивают на расстоянии не менее чем 25 мм от края листа. Укладка следующего после карниза ряда производится таким образом, чтобы кромка этого ряда располагалась на 1 см выше нижней части карнизного ряда. Излишки обрезают, а края проклеивают мастикой.
Особого внимания требуют примыкания, дымоходы и трубы. Нужно исключить даже минимальные щели, чтобы не допустить проникновение влаги внутрь.
Если остались еще вопросы по технологии монтажа, можно просмотреть видео и еще раз выяснить все нюансы. Мягкая кровля прекрасно справится со всеми своими функциями, только нужно грамотно произвести ее установку.
Монтаж планок
Для защиты обрешетки от дождевой влаги монтируются фронтонные и карнизные планки. Установка карнизных планок (капельников) выполняется поверх подкладочного слоя.
Инструкция требует монтажа элементов с нахлестом не менее 200 мм. Крепежные элементы должны располагаться зигзагом (в шахматном порядке) с шагом 10 см. Фронтонные планки предназначены для торцов кровельных скатов. Крепление также осуществляется при помощи кровельных гвоздей, установленных с шагом 10 см.
установка карнизной планки своими руками
Гидроизоляционный ковер ендовы укладывается после установки планок на скаты. Цвет ковра подбирается с учетом цвета битумной черепицы. Материал фиксируется гвоздями с шагом 10 см. При наличии вертикальных конструкций на скатах кровли, вокруг них также укладывается гидроизоляционное покрытие.
Если обустройство узла прохода дымохода через кровлю планируется выполнить после монтажа финишного покрытия, при планировании крыши следует отметить место, где он будет располагаться.

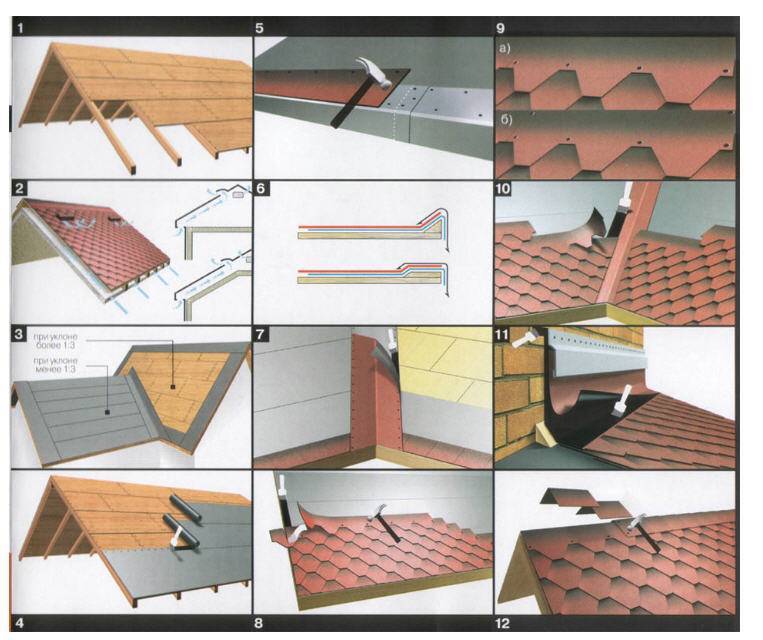

Технология монтажа мягкой кровли
Инструкция укладки мягкой кровли, которую я приведу ниже, будет на примере битумной черепицы и включает в себя несколько последовательных этапов, без которых невозможно добиться полноценного результата.
Монтаж обрешетки
Обрешетка – основа, на которую крепится мягкая черепица.
Изготовление обрешетки возможно из нескольких материалов:
ДСП – довольно прочный и доступный материал. Его преимущество в плотности плит ДСП, в исключение образования прогибов и идеально ровной поверхности;
Фанера – при выборе данного материала необходимо убедиться, чтобы он был влагостойким и имел обозначение ФСФ. Фанера весьма тонкая сама по себе, поэтому при исполнении обрешетки этим материалом расстояние между лагами должно быть сокращено в два раза;
Доска обрезная – также достаточно прочный и доступный материал
При выборе следует обращать внимание на влажность материала, что в процентном значении должно быть не менее 20.
Подробнее об обрешетке для мягкой черепицы я писал в статье Обрешетка под мягкую кровлю.
Контробрешетка выполняется из того же материала, что и сплошная, но только с применением брусков.
Оборудование вентиляции
Состав и качество мягкой черепицы представляют собой полностью отсутствие пор. Это позволяет исключить любое проникание влаги от дождя или воздуха под кровлю, что, естественно, является большим плюсом. Но с другой стороны (в прямом смысле этого слова – с обратной стороны кровельного пирога) это будет способствовать образованию конденсата под крышей из мягкой кровли. Именно для этого и оборудуется вентиляция под крышей, чтобы обеспечить свободную подачу свежего воздуха естественным путем, во избежание образования плесени и грибка от избыточной влаги.
Оборудование вентиляции возможно несколькими способами. Зачастую оправдано применение нескольких вентиляционных вариантов одновременно:
- Продухи – открытые части в области соединения обрешетки и контробрешетки. Обеспечивают свежим воздухом нижние слои пространства под кровлей и прохождение его к верхней части;
- Специально оставленные отверстия между черепицей и утеплителем, который располагается над пароизоляционным слоем. Таким способом обеспечивается вентиляция самого утеплителя, не давая возможности образованию влаги;
- Специальные отверстия в верхней части крыши. Их можно расположить в районе ската, оборудовав отверстие пластиковой трубкой соответствующего диаметра. Внешне это будет выглядеть как миниатюрная труба дымохода. В зависимости от площади поверхности кровли возможно оборудование нескольких подобных отдушин.
Подробнее о вентиляции мягкой кровли читайте в статье Вентиляция мягкой кровли
Пароизоляционный слой
Выбор материала для пароизоляции зависит от разновидности мягкой кровли и обычно поставляется в комплекте или прописывается в инструкции. Не существует единой пароизоляции для всех типов битумной черепицы. Рассмотрим два основных способа монтирования:
- Рулонная пароизоляция – монтаж начинается с нижнего ряда и продвигается вверх путем наложения пластов рулона внахлест примерно 10 см. Крепится материал к обрешетке с помощью гвоздей с широкими шляпками;
- Частичная изоляция – представляет собой монтаж пароизоляции лишь в местах стыков кровли – коньки, трубы и другие выступающие места. Кроме этого, частичный вариант предполагает прокладку пароизоляционного слоя по периметру крыши. Применение данного метода мало популярно и используется только при крутых и высоких скатах крыши. Но даже с таким видом кровли я всегда объясняю заказчику плюсы сплошного пароизоляционного слоя и пытаюсь склонить его к нему. Качество работы важнее экономии.
Укладка подкладочного слоя
Если производится монтаж гибкой черепицы своими руками, инструкция вами предварительно должна быть изучена. В роли укрепляющего подкладочного слоя под укрывной материал применяют кровельный ковер. Нужно застелить его на торцевые части, карнизные свесы, а также коньки. Если уклон меньше 1:3, то кладочный слой должен находиться на всей площади поверхности. Его следует застилать, продвигаясь снизу вверх. При этом нужно обеспечить нахлест, ширина которого равна 10 см. Швов не должно остаться, их следует герметизировать с помощью клея. Края нужно фиксировать с помощью гвоздей, устанавливаемых с шагом в 20 см.
Система вентиляции под мягкую черепицу
Для обеспечения воздухообмена и предотвращения конденсата нужно позаботиться о вентиляционной системе. Она в разы увеличит срок службы конструкции и убережет ее от гниения, образования сосулек и наледи в зимний сезон.
Для организации естественного проветривания чердака рекомендуется делать отверстия для вентиляции равномерно по всей протяженности конька под свесом карниза, а вытяжку – в верхней части кровли.
В систему вентиляции входят выходы, продухи, располагающиеся в свесах карнизов и специальный зазор. Последний представляет собой промежуток между гидроизоляционным слоем и основанием. Зазор должен быть равен 5 см и более.
Битумная мягкая черепица Шинглас фото и видео
Мягкая битумная черепица наиболее популярна. Она представляет собой небольшие пластины, которые нарезаются из листов битума.
Гибкая черепица фото покрытия кровли современного коттеджа
Сверху поверхность покрыта мелкой каменной крошкой, снизу – самоклеящимся слоем. Основные преимущества – маленькая масса покрытия и возможность монтажа без дополнительных навыков и инструмента. Каждый лист приклеивается к крыше, а гвозди не применяются вообще.
Битумная черепица фото: крыша коттеджа в замковом стиле
Битумную черепицу можно использовать не только для новой кровли, но и для ремонта старой. При этом реконструируемая поверхность должна быть зачищена от старого покрытия. При укладке битума швы обрабатывают герметиком.
Ремонт кровли фото: главное преимущество черепицы Шинглас — легкость замены и монтажа
Форма битумной черепицы может иметь вид прямоугольника, шестиугольника, ромба, волны, треугольника, овала.
Шестигранная мягкая кровля Шинглас фото
Красители позволяют создать различную цветовую гамму и текстуру:
- натуральное покрытие из черепицы;
- искусственно состаренную поверхность, обросшую мхом или лишайником.
Мягкая кровля фото домов с разноцветной черепицей
Срок службы битумной черепицы составляет от 15 до 20 лет без износа.
Кровля Шинглас фото: укладка на плавных скатах крыши
Её главное достоинство — возможность использования на конусах или куполах, для сложных структур крыш, к примеру, ломаных. Следует учитывать, что её следует укладывать на скаты, находящиеся под углом не менее 10 градусов.
Крыша из черепицы фото: волнообразное битумное покрытие
Инструкция по наклеиванию мягкой кровли
Наклеивание мягкой кровли – несложный процесс. Но для того чтобы выполнить его качественно, необходимо «набить» руку. В целях «тренировки» стоит выполнять для начала, монтаж мягкой кровли на небольшом подсобном строении. К примеру, возможна укладка гибкой черепицы на беседку, сарай или уличный туалет. Приведём подробное описание поклейки черепицы на жёсткую основу.
Планки-капельницы
Капельницы – крайние со стороны карниза кровельные элементы. Они изогнуты под определённым углом. После укладки на край кровли образуются свес, по которому дождевая вода сливается вниз, а не течёт по стене дома. Планки-капельницы фиксируют гвоздями. Поверх них укладывают битумную кровлю. Её наклеивают и также фиксируют гвоздями.
Аналогичным образом обустраивают край крыши со стороны торцов. Монтируют торцевые планки, которые образуют свес и обеспечивают стекание воды вниз, а не по стене дома.
Скат крыши
Наклеивание гибкой кровли продолжают с перехлёстом верхнего ряда над нижним. При этом последующий ряд кровли кладут так, чтобы его нижние лепестки закрывали гвозди крепления предыдущего нижнего ряда.
На заметку
Для ровного наклеивания основание крыши расчерчивают, обозначая места расположения кровельных элементов. Такая наглядная схема укладки гибкой черепицы особенно актуальна для сложных форм крыш.
Углы примыкания
Примыканием называют внутренний угол между поверхностью кровли и вертикальной стеной или между кровлей и печной трубой. Особенности приклеивания кровли в местах расположения труб и вертикальных стен следующие:
- В угол примыкания кладётся треугольный брусок, это позволяет скруглить его;
- Гибкое покрытие приклеивается на примыкающий скат крыши;
- Далее кровельным покрытием оклеивается вертикальная поверхность трубы\стены — не менее чем на 30 см. Его нижний край наклеивается поверх кровли на скате, с перехлёстом на 10 см;
- По краю наклеенной на трубу кровли крепится металлическая фиксирующая планка – так называемый фартук.
Ендова
Ендова — место стыка соседних скатов, одно из самых нагруженных мест кровельного покрытия. Во время слива дождевой воды в углах ендовы собирается поток с двух скатов крыши. Поэтому в этих местах кровлю усиливают дополнительной обрешёткой и металлическим желобом. Их укладывают под битумное покрытие. Ниже посмотрите обустройство ендовы и укладку гибкой черепицы на видео.
Конёк и хребет вальмы
Хребет вальмы – внешний угол стыка соседних скатов на вальмовых крышах. Конёк – верхний угол крыши, место стыка двух противоположных скатов. При остром угле хребет вальмы обустраивается аналогично коньку крыши.

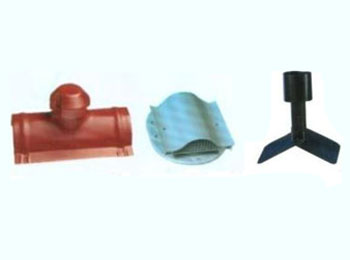

Для монтажа конька используют специальные кровельные элементы, называемые аэраторами. Чем они отличаются?
- Изготавливаются из более жёсткого материала — пластика.
- Имеют отверстия (перфорацию) – для выхода влажного воздуха и естественной вентиляции герметичной битумной крыши.
Аэраторы монтируются под коньковые элементы мягкой кровли. Поверх них наклеивают непосредственно мягкую кровлю. Нахлёст кровельных элементов на коньках и ендовах составляет 5 см и выбирается по преимущественному направлению ветра осенью и зимой.
Шаг 1. Устройство кровельного пирога
Если чердак будет холодным, то вся влага из него выйдет сама, при помощи естественной вентиляции. А вот в случае с жилой мансардой необходима пароизоляция. Она укладывается с внутренней стороны, защищая утеплитель от влаги. Пароизоляционную пленку монтируют с нахлестом и проклеивают специальным скотчем (обычный не подходит).
Далее, с наружной стороны на пароизоляционную пленку уложите выбранный утеплитель, желательно вразбежку. Поверху накройте ветрозащитной мембраной и зафиксируйте брусками, которые также позже послужат для создания вентиляционных каналов.
В итоге у вас должен получиться вот такой «слоеный пирог», как его любят называть кровельщики:

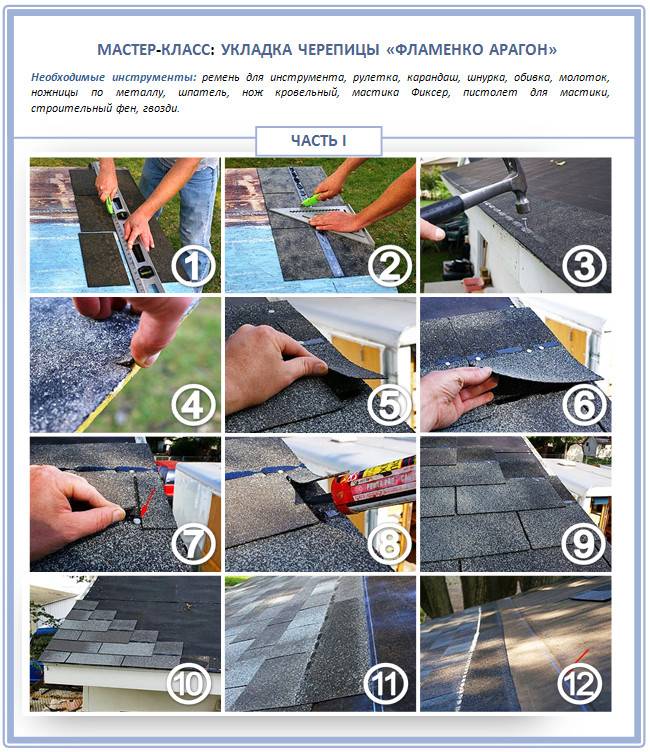

Мы подготовили для вас подробный мастер-класс, как и в каком порядке все должно происходить:
Система вентиляции под мягкую черепицу
Для обеспечения воздухообмена и предотвращения конденсата нужно позаботиться о вентиляционной системе. Она в разы увеличит срок службы конструкции и убережет ее от гниения, образования сосулек и наледи в зимний сезон.
Для организации естественного проветривания чердака рекомендуется делать отверстия для вентиляции равномерно по всей протяженности конька под свесом карниза, а вытяжку – в верхней части кровли.
В систему вентиляции входят выходы, продухи, располагающиеся в свесах карнизов и специальный зазор. Последний представляет собой промежуток между гидроизоляционным слоем и основанием. Зазор должен быть равен 5 см и более.
Технология монтажа мягкой кровли из еврорубероида
Еврорубероид представляет собой наплавляемый рулонный материал. Он, как и битумная черепица, относится к мягкой кровле. Еврорубероид отличается от битумной черепицы тем, что его можно использовать в качестве кровельного материала для плоской кровли.
Основание под кровельный материал
Еврорубероид следует укладывать на твердое и сухое основание. Оно должно быть очищено от грязи и пыли перед укладкой кровельного покрытия. В качестве основы могут выступать бетонные плиты или монолитные перекрытия. Но для этого они должны иметь водосток и цементно-песчаную стяжку.
Также рубероид можно наплавлять и на OSB-плиты. Подготовленное к укладке кровли основание обрабатывают битумно-полимерной мастикой. Она продается в готовом к использованию состоянии либо в виде концентрата. Если укладка еврорубероида будет производиться на старое кровельное покрытие, то мастика не требуется.
Укладку кровельного материала следует начинать с линии водостока(снизу). Эта линия параллельна линии уклона. По этой причине стекающие осадки не будут попадать на стыки полос кровельного материала.
Укладка еврорубероида
Рулон рубероида нужно разматывать так, чтобы на нем не было складок. Затем его нужно как следует натянуть. Для фиксации одного края еврорубероида нужно его разогревать горелкой до тех пор, пока индикаторная пленка не расплавится. Затем край кровельного материала нужно приклеить к основе. Когда край застынет, размотанный еврорубероид снова свернется до закрепленного места.
На следующей стадии монтажа мягкой кровли выполняется само наплавление. Чтобы все сделать правильно, необходимо соблюдать следующие правила обустройства мягкой кровли из еврорубероида:
- Категорически запрещается перегревать кровельный материал. В противном случае нужно будет приобретать новый. При перегреве рубероид перестает приклеиваться.
- У готовой поверхности кровли не должны быть пустоты, черные пятна и места без специальной защитной посыпки. Кровельное покрытие, выполненное качественно всегда однородное.
- Не следует забывать про нахлест при укладке еврорубероида. Он должен быть, как минимум, 10 сантиметров. В качестве ориентира можно использовать специальную полосу, нанесенную по всей длине полотна кровельного материала.
Особое внимание нужно уделить проблемным участкам кровли: парапетам, вентиляционным каналам и прочим элементам, расположенным на крыше здания. На эти участки нужно нанести кровельную мастику, которая после высыхания обладает такими же защитными свойствами, что и рубероид
Также следует обработать примыкания, в которые может попасть снег в зимние месяцы. Для кровли с большим углом уклона следует устанавливать снегозадержатели. Для предотвращения наледи в зимний период необходимо правильно установить капельники и системы водоотвода.
