Как сделать мангал из газового баллона, бочки, трубы

Делаем жаровню из металлического баллона

Для начала следует определиться, будет ли создание мангала из такой тары лучшим вариантом. Все-таки сделать стационарное барбекю можно практически из любых подручных материалов: буржуйки, бочки, листов ненужного металла, кирпича — вариантов море.

Преимущества

Первое и главное достоинство, которое отличает самодельные мангалы, — экономичность по сравнению с покупными готовыми барбекю. Даже если старого газового баллона в хозяйстве не нашлось, приобрести такую емкость можно по низкой цене. Останется лишь правильно его подготовить к превращению в мангал.

К другим достоинствам жаровни из баллона относятся:

• простота изготовления — имея нужный инструмент и чертежи, сделать мангал своими руками сможет даже человек, обладающий лишь базовыми навыками;
• функциональность — использование дополнительных приспособлений позволит готовить не только шашлыки, но и гриль, а также коптить мясо и рыбу;
• прочность и надежность — при изготовлении баллонов применяется высококачественная сталь, такой мангал прослужит долго даже при активной эксплуатации;
• удобство использования — из-за прочности стали дно не прогорит, поэтому угли после завершения готовки не нужно тушить, достаточно закрыть крышку жаровни;

• многообразие дизайна — реализовать можно разные идеи, изготовить мангал переносным или стационарным, придать дымоходу для копчения форму трубы паровоза, декорировать жаровню в винтажном стиле и др.

Стоит отметить и размеры конструкции: на мангале из баллона можно приготовить в два раза больше мяса, чем на дешевом покупном барбекю из металла.

Пользователи часто ищут:

• Самодельный мангал из металла
• Вертикальный мангал для шашлыка

Недостатки

К минусам использования такого изделия относятся:

1. Неприглядный внешний вид стандартного баллона, особенно если он старый. Облезлая красная краска, вмятины и следы от сварки испортят эстетику барбекю, если не поработать над его отделкой. Лучше использовать термостойкое покрытие — это дополнительно защитит от ожогов при готовке.
2. Большая масса конструкции — переносным такой мангал будет лишь условно. Брать изделие с собой на природу точно не получится, так что подходит этот вариант только для использования на придомовой территории.
3. Если навыков работы со сварочным аппаратом недостаточно, пострадает надежность конструкции.
4. Совершение ошибок при изготовлении мангала, несоблюдение технологии приведет к низкой эффективности, а то и неработоспособности жаровни.

Фото: при резке баллона помните про технику безопасности

Разборка баллона

Резать газовый баллон под требуемые размеры и формы сразу, не проверив его содержимое, нельзя. Надо в первую очередь опустошить баллон, вдруг в нем остался газ. Поэтому вентиль надо просто открыть, выпустив остатки содержимого.

Затем надо открутить кран. Делают это газовым ключом. Обычно он легко откручивается, но иногда это становится проблемой для тех, кто впервые сталкивается с подобной ситуацией. Просто в некоторых моделях баллонов кран застопоривается двумя шпильками. Их надо удалить пассатижами. После чего кран легко откручивается.

Следующий этап – промывка. Баллон заполняют водой наполовину, трясут его или перекачивают, затем сливают воду. Сам по себе газ имеет специфичный запах, который ему придает специальная добавка – одорант. Чтобы избавиться от этого запаха, в воду для промывки добавляют моющее средство или хлорку.

Кран газового баллона откручивают газовым ключом Источник pochini.guru

Подготовительные мероприятия

Прежде чем взять в руки сварочный аппарат, необходимо подобрать газовый баллон и подготовить его к работе, составить примерный эскиз будущего мангала и запастись необходимым инструментом и материалами.

Какой баллон можно использовать

Для изготовления мангала подходят любые газовые баллоны цилиндрической формы. Оптимальным вариантом является достаточно вместительная и самая распространённая 50-литровая ёмкость для бытового пропан-бутана. При желании получить более мобильную и лёгкую конструкцию, которую можно будет перевозить в багажнике легкового автомобиля, можно взять стандартный баллон на 27 литров. При этом надо учитывать, что ширины рабочего пространства переносного мангала может быть недостаточно из-за сферической формы боковин.

Идеальным вариантом для стационарного барбекю будет автомобильный газовый баллон на 50–80 литров. Он имеет увеличенный диаметр, поэтому разжигать дрова будет намного удобнее. Кроме того, такой сосуд обладает повышенной вместительностью. Его ширина даёт возможность задействовать всю длину стандартного шампура, а это позволит приготовить обед на большую компанию. Единственным нюансом является то, что найти ненужный автомобильный газовый бак будет непросто, а покупка нового будет нецелесообразной с финансовой стороны.

Мангалы, построенные из автомобильных газовых баллонов, отличаются увеличенной шириной, а следовательно, и большей вместительностью

Газовые баллоны изготавливаются из высококачественной легированной стали толщиной 3 и более миллиметров, поэтому, даже если ёмкость длительное время стояла под открытым небом, она, скорее всего, будет пригодной к использованию. Если же сосуд сильно проржавел, то не стоит тратить на него время — найти заготовку в хорошем состоянии не составит труда.

Как обезопасить себя от взрыва

Даже если вентиль используемой ёмкости полностью откручен и газ из неё не выходит, не спешите браться за болгарку. Несмотря на то что внутри баллона давление сравнялось с атмосферным, в нём, скорее всего, остались небезопасные вещества — пропан-бутан и конденсат. Последний сливают, переворачивая сосуд вверх тормашками, а чтобы полностью удалить взрывоопасное содержимое баллон доверху наполняют водой и оставляют на несколько часов. Только после того, как будет выполнено это требование и слита жидкость, можно приступать к резке и сварке металла.

Приступать к работе можно только после полного удаления остатков газа

Схемы и чертежи

Мангал из газового баллона является настолько простым сооружением, что не требует тщательного проектирования. Тем не менее на подготовительном этапе рекомендуется составить небольшой чертёж или эскиз будущей конструкции с указанием размеров всех её элементов. Это даст возможность определить, сколько и какого металлопроката потребуется, а также позволит правильно спланировать отдельные процессы. Возможно, в работе над мангалом вам помогут чертежи и схемы, представленные в нашей галерее.

Галерея чертежей и схем

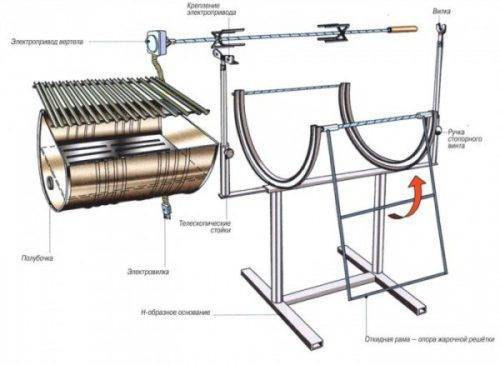

Схема мангала с опорной конструкцией

Чертёж мангала из 50-литрового газового баллона

Конструкция мангала из газового баллона

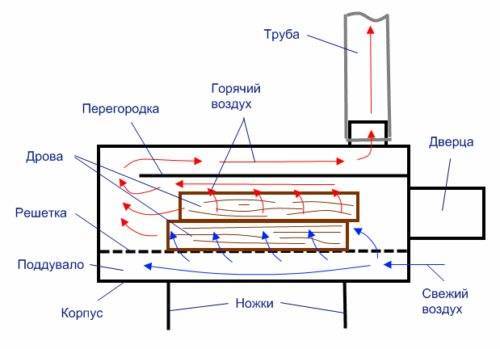

Схема движения разогретого воздуха

Материалы и инструменты, необходимые для работы

Кроме, собственно, самого газового баллона, понадобятся:

• отрезки стальных труб и уголков;
• металлические ручки для крышки мангала;
• дверные или мебельные петли;
• труба диаметром 100 мм с 90-градусным коленом, если планируется устанавливать дымоход;
• решётка, которая понадобится для барбекю;
• болты с гайками или заклёпки.

Кроме того, следует подготовить декоративные элементы, предназначенные для облагораживания конструкции, а также грунтовку, краску и растворитель, которые понадобятся для её окрашивания.

Если же говорить об инструментах, то мы уверены в том, что они найдутся у каждого интересующегося вопросом постройки самодельного мангала:

• сварочный трансформатор или инвертор;
• УШМ — угловая шлифмашина (в просторечье «болгарка»);
• электроды Ø3–4 мм;
• отрезной и зачистной диск к УШМ;
• дрель электрическая;
• набор свёрл для работы по металлу;
• струбцины для фиксации металлических деталей;
• длинная металлическая линейка;
• чертилка;
• кёрн;
• разводной и газовый ключ;
• набор гаечных ключей.

Если после изготовления мангал будет подвергнут окраске, то дополнительно подготавливают насадку-щётку на дрель или «болгарку», а также кисти или распылитель с компрессором.

Мангал, барбекю, коптильня из газового балона своими руками

Барбекю с использованием кирпичной кладки и готового переносного прибора подходит для тех, кто не слишком стремится погружаться в дебри конструирования. Применение же таких заготовок, как использованная емкость для газа — стихия народных умельцев, увлеченных своим делом. Благодаря упорству и изобретательности им удается не просто создать печь с разными функциями — гриль, мангал, коптильня, но и красиво оформить ее, сделать удобной для применения в разных условиях.

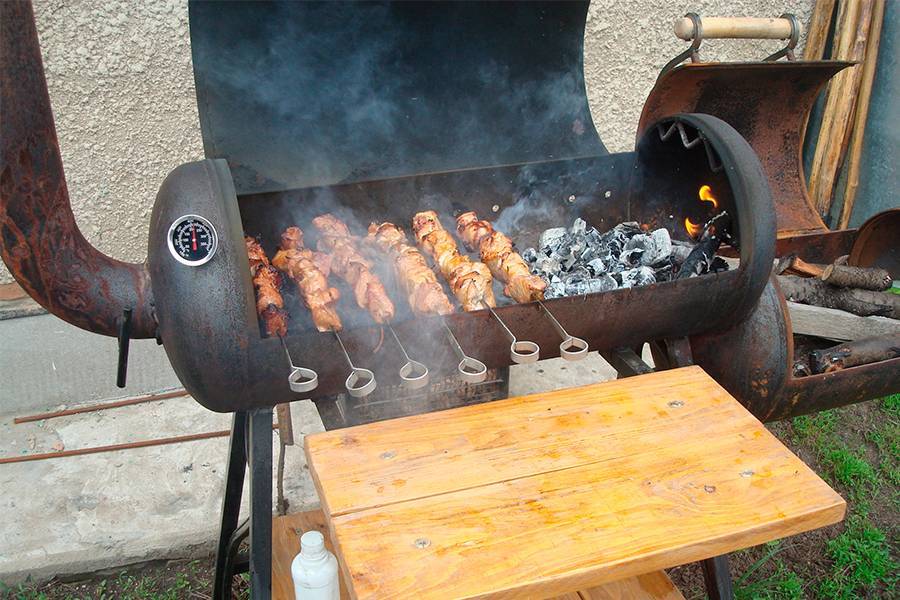

Фото 1. Готовое барбекю из газового баллона с двумя отделениями: маленьким и большим. Рядом с устройством приделан деревянный столик.

В многочисленных записях на видеосервисах показано, какие газовые баллоны пригодны для использования, чем их обрабатывают и что из них получается. Рассказы мастеров сопровождаются демонстрацией чертежей, инструментов, материалов и приемов обработки печей для барбекю. Бывает, что умельцы используют даже не одну, а несколько камер для создания универсальных конструкций, что позволяет приготовить еще больше разных блюд.

Интерес к газовому баллону не случаен. Он продиктован возможностями конструкции заготовки, а также характеристиками материала, из которого она сделана. Это хороший вариант приспособить отслужившую емкость для других полезных целей. Создание печи барбекю своими руками из баллона позволяет учитывать собственные желания, например, возможность передвигать конструкцию с места на место или зафиксировать ее на специально выбранной территории.

Справка. Для изготовления печей-барбекю подходят газовые баллоны, которые использовались на даче. Многие сдают их на металлолом, не подозревая, что они могли бы еще пригодиться в хозяйстве. Толщина стен у таких емкостей составляет 3 мм. Металл, из которого они сделаны, способен выдерживать высокое давление.

Плюсы и минусы использования баллонов для барбекю

Конструкция из отслуживших газовых емкостей удобна и надежна. К ее достоинствам относятся:

• прочность;
• небольшие размеры;
• мобильность;
• универсальность;
• доступность для обработки.

Материал для сооружения достается практически даром. Остается лишь правильно его обработать. Для этого нужны инструменты, умение ими пользоваться и желание мастерить.

Изготовленный прибор способен продержаться более десяти лет, так как баллон сделан из стали марок 45, Д или 30 ХГСА устойчивых к коррозии, рассчитанных на высокое давление.

При создании надежной конструкции из такого металла необходима качественная сварка.

В роли сопутствующих аксессуаров — заслонки, решетки, ручек, элементов декора, лучше всего использовать устойчивые к горению и нагреванию материалы.

Сложности, которые возникают при обработке и эксплуатации баллона, преодолимы. Они вряд ли являются препятствиями к созданию собственной печи-барбекю, но учесть их стоит. К ним относятся:

• взрывоопасность в начале изготовления;
• внушительный вес баллона;
• необходимость сварочных работ;
• трудности в обработке из-за толстых стенок;
• дополнительные усилия для транспортировки.

Последнее можно решить за счет установки конструкции на платформу с колесами, так как другим способом пустой баллон весом 22,5 кг передвигать будет непросто. Колеса уместны при создании мобильной системы из двух или нескольких баллонов, что значительно увеличивает вес всей конструкции.

Техника безопасности при работе

В каждом баллоне пропана, даже с виду пустом, присутствуют конденсат и остатки газа. Они представляют опасность, потому что взрываются при контакте с искрой, образующейся при работе болгаркой или сверлении корпуса. Поэтому перед работой с емкостью необходимо тщательно удалить остатки газа, а также исключить искрение.

Удаление газа и конденсата

Емкость устанавливают на улице, вентиль полностью открывают, если есть возможность – выкручивают.

Переворачивают вверх дном, сливают конденсат, ждут, чтобы газ вышел. Периодически емкость поворачивают и проверяют при помощи мыльной пены: если пузырьки перестали появляться – можно работать дальше.

Выпуск остатков газа из перевернутого баллона

Если вентиль ранее выкрутить не получилось – укладывают баллон на бок и, осторожно отпиливают ножовкой кран, поливая место резки водой, чтобы не образовывалась искра

Промывка водой

При помощи шланга под напором емкость полностью заполняют водой, оставляют отстояться от несколько часов до нескольких суток. За это время вода впитывает остатки газолина, газа, запах.

Можно использовать компрессор с пистолетом. Тогда вода выходит примерно вот так.

После этих мероприятий емкость разрезают болгаркой.

Можно разрезать, полностью заполнив сосуд водой. Вместо вентиля забивают деревянную заглушку. Укладывают на наклонную поверхность и выполняют прорез. При резке вода не дает образовываться искре.

Где разместить?

Правильное размещение барбекю – это вопрос не только удобства и красоты, но в первую очередь безопасности. Основные требования к месту расположения барбекю являются одинаковыми для всех моделей, а именно:

• ровная поверхность;
• вблизи не должно быть легковоспламеняющихся объектов (строений, растений, автомобиля и прочего);
• отдаление от жилого строения на 5–15 метров;
• предусмотрение защиты от дождя под средством навеса или крыши;
• роза ветров (направление дыма должно быть в противоположную сторону от жилого строения).

Не стоит также забывать, что сильный жар от барбекю может навредить любой растительности, поэтому не нужно располагать его в окружении клумб или огородных грядок. Пострадает не только внешний вид ландшафта, но и урожай. А также лучше заранее продумать путь к барбекю от дома и зоны отдыха.

Нюансы использования полученного изделия

• Даже если поверхность мангала покрыта антикоррозийными красками, не рекомендуем подвергать его дополнительным испытаниям и оставлять на улице под открытым небом. Лучше всего летом и весной ставить его под навес, а осенью и зимой убирать в гараж или в помещение хозяйственной постройки.
• Если после того как вы сделали все необходимые мероприятия по устранению запаха из баллона он всё равно остался, то необходимо просто несколько раз провести обжиг внутренней части мангала и запах исчезнет навсегда.
• Во избежание вылета искры из жаровни и возникновения пожара следует эксплуатировать изделие на безопасном расстоянии от быстровоспламеняющихся предметов. Также после окончания процесса приготовления не стоит высыпать золу, так как она может тлеть ещё около двух дней и стать причиной возникновения огня.
• При необходимости мангал можно использовать как барбекю, если установить обычную металлическую решётку от холодильника.
• Крышка мангала не только защищает внутреннюю поверхность изделия от атмосферных осадков, но и является основной частью при превращении мангала в коптильню.

Мангал, который изготовлен из газового баллона, может служить также коптильней и барбекю. Если на обычной стандартной жаровне мясо просто жарится, то в данном случае оно ещё и печётся благодаря особенной конструкции изделия. Даже при использовании небольшого количества углей стенки мангала хорошо прогреются и мясо полностью прожарится.

Мангал из баллона будет служить вам долгие годы при условии его правильной эксплуатации и при должном уходе. Это прекрасная многофункциональная конструкция, которая позволяет не только жарить шашлыки, но и делать прекрасные домашние копчёности. И если вы подошли к изготовлению такого изделия серьёзно и основательно, то в будущем мангал будет радовать вас и вашу семью «своими» шашлыками и копчёными вкусностями.

Виды мангалов

Мангал — излюбленный способ приготовления различных блюд на углях, который используют многие люди давным-давно. Все мангалы можно разделить на три вида:

1. Портативные. Чаще всего складные модели, которые удобно перевозить с собой в поездках.

   Складной мангал

2. Переносные. Более массивные конструкции, которые можно перемещать на малые расстояния (например, передвигать по дачному участку).

   Переносной металлический мангал

3. Стационарные. Мангалы установленные на фундамент или имеющие слишком большой вес.

Материал для строительства мангалов разнообразен. Стационарные часто выкладывают из камня или кирпича. Переносные и портативные делают из металла

При выборе мангала необходимо обращать внимание на некоторые нюансы:

• материал должен быть жаростойким;
• должен хорошо удерживать тепло;
• габариты соответствуют вашим запросам.

Умельцы придумали массу моделей мангалов, при изготовлении которых используются самые необычные подручные материалы. Большое распространение получили мангалы, выполненные из газовых баллонов.

Сварка петель, крышки, ручки

Закрепив мангал на прочном основании, переходят к следующему этапу. Чтобы не пришлось мучиться с открыванием горячей крышки, рекомендуется ее приварить к днищу конструкции. Если она будет несъемной, используют петли. Их приваривают или крепят с помощью болтов и гаек. Заклепки — не слишком подходящий вариант, потому что они выдерживают средние температуры и могут расплавиться под воздействием открытого пламени.

Если расположить петли в одном направлении, крышку в будущем при желании можно снять. Приваривая их в противоположном направлении, действуют иначе:

• выполняется крепление петель по одной стороне;
• затем надевают крышку;
• устанавливают петли на крышку с другой стороны и начинают приваривать к барбекюшнице.

В этом случае конструкция будет неразборной. Чтобы свободно пользоваться мангалом-барбекю, закрепляют ручку. Она располагается по центру металлической крышки. Этот элемент можно приварить, что надежнее, или соединить посредством стандартного крепежа. Второй вариант предполагает необходимость сверления двух отверстий на крышке. Здесь устанавливается ручка. Желательно, чтобы она была из металла. Деревянные элементы быстро прогорят и могут подгнить, так как готовое изделие будет постоянно находиться под открытым небом.

Если конструкция используется только в качестве барбекю, можно приварить и решетку. Она обычно располагается непосредственно над округлым днищем. Конструкцию можно использовать и в виде мангала, тогда решетку лучше не крепить. На ребра бывшего баллона устанавливают магазинную барбекюшницу с ручкой. В таком положении закрыть крышку будет сложно из-за выступающих элементов крупногабаритной решетки. Ее также делают съемной, но тогда нужно рядом с кромками приварить уголки. На их нижние полочки укладывают решетку.

Ну, и видео всей проделанной работы.

Можно даже постараться все сделать в виде паровоза, как на фотографии ниже.

Чтобы избежать полного распахивания крышки, можно приварить металлический прут или цепь. Благодаря этому данный элемент ограничивается в движении. Разрешается окрасить барбекю, но лучше делать это снаружи. Внутренняя часть все равно остается скрытой от глаз. Используют краски, устойчивые к воздействию высоких температур. Они должны выдерживать до 800?С. Краску рекомендуется наносить только после того, как поверхность будет покрыта специальной грунтовкой.

Мангал из газового баллона или бочки своими руками

Варианты изготовления мангала их этих емкостей разнообразны, в том числе с крышкой и ручками. Из баллона выпупускается весь газ. Для проверки отверстие открытого вентиля смачивается мыльным раствором. Если он не пузырится — газа нет. После этого баллон, после снятия вентиля, нужно перевернуть и удалить конденсат. Для надёжности не помешает залить его водой и подержать пару дней.

Мангал из бочки

Изготовление начинается с того, что баллон или бочку разрезают по высоте на две половинки или выпиливается только часть, оставляя торцы нетронутыми. Из неё потом делается крышка. Подставка изготавливается из согнутой дугой трубы с приваренными к ней ножками. Или из уголков собираются две стойки в виде буквы М и соединяются прутками. Получившуюся полку используют для хранения дров и аксессуаров.

Мангал из газового баллона

После установки ёмкости на стойки места среза прикрываются уголками, на которых разместятся шампуры. Если будущий мангал предполагается использовать как гриль, то по бокам под него крепятся стойки. Чтобы готовить барбекю, внутри привариваются кронштейны под решётку.

Крышка из вырезанного сектора крепится на петлях. Её наличие позволяет использовать мангал в качестве коптильни, если с торца установить дымовую трубу. Если бочку разрезать правильно, можно её подсоединить к заливной горловине. У баллона используется отверстие, где был установлен вентиль. Чтобы все угли не скатывались в центральную часть, рекомендуется на дно, по длине, приварить два уголка.

Стадии изготовления мангала из газового баллона

Инструменты подготовлены, баллон безопасен, можно начинать работы.

Как уже было замечено, лучше взять ёмкость на 50 л. В меньшей таре сложно манипулировать углями. И здесь можно создавать приличные тиражи еды. Допускается применение тары больших параметров.

1. Производится резка металла строго по линии шва. Боковые стенки не трогайте. Они будут создавать защиту от ветра.

2. Под швами есть фиксирующие кольца. Они ставятся на заводе. Так правильно стыкуются дно и корпус. Их удалять не следует. Они затем станут полками для крышки.

3. Таким способом из одной тары образуется две составляющие мангала.

4. Монтируются петли. Сначала они крепятся на заклёпки. Затем привариваются к баллону. Ведь одних заклёпок не хватит для удержания крышки в условиях высоких температурных параметров.

Должно получиться следующее:

После работы сварочной техникой металл должен остыть. Затем идёт следующая стадия работ.

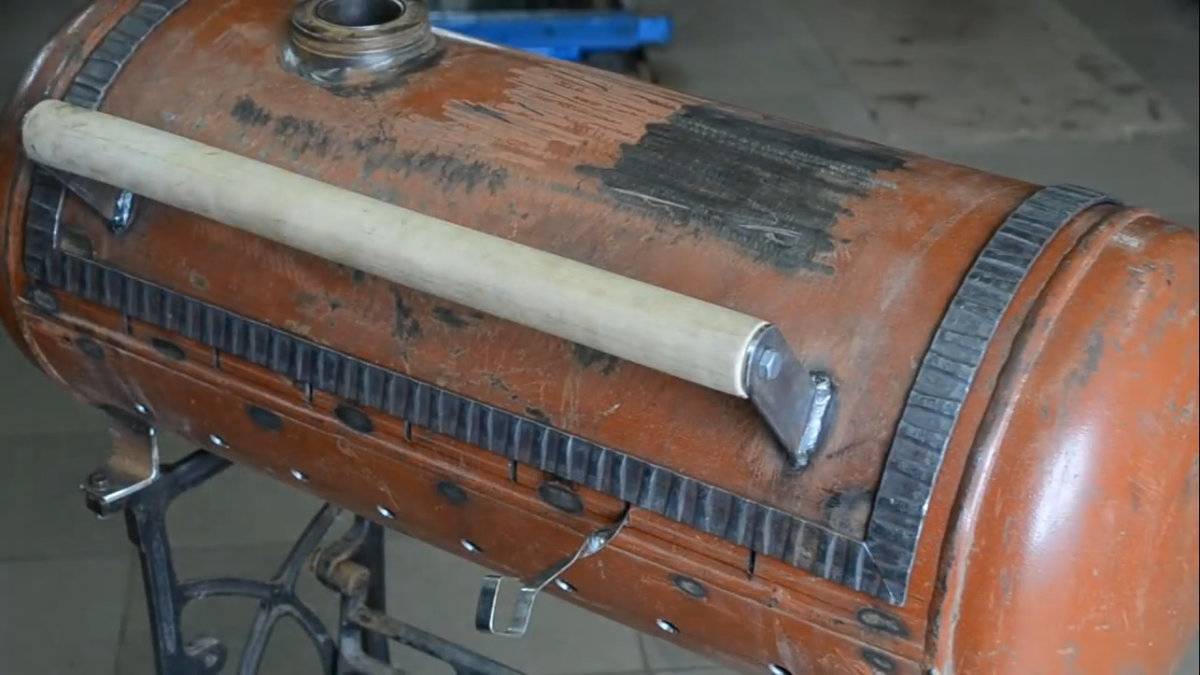

5. Создание ручек. Лучше взять стандартные металлические варианты. Они стоят мало и стойки к крайним температурам.

6. Присоединение уголка методом сварки. Он устраивается по периметру крайних сторон среза. Это защита от пошатывания баллона из-за мощных температур. Здесь вполне сгодится уголок 32 х 32. С помощью струбцин он прижимается к корпусу. И при этом почти нет зазоров. При последующей эксплуатации уголок станет опорным элементом для решётки и шампуров. Его нужно приварить внутри корпуса около петель.

7. Создаются основания. Лучше их сделать короткими, чтобы в последующем их развивать до нужной высоты. Если конструкция будет мобильной, пригодятся сборные ножки.

8. К корпусу присоединяются петли. Их нужно приварить и к крышке. Необходимо решить вопрос с форматом крышки. Если желаете сделать её несъёмной, петли монтируйте друг к другу. Если понадобится снимать крышку, варите их в едином направлении.

9. Ручки привариваются, а потом плотно закручиваются.

10. На созданные петли нанизывается крышка из верхней зоны баллона. Действия выполняются без отличий. При этом не важны позиции петель.

11. Для крышки нужны ограничители. Но перед этим замеряется угол и длина.

12. Проверка положения аппарата в состоянии с открытой крышкой. Если он устойчив слабо, то ножки можно усилить металлическим уголком.

13. Так как аппарат нуждается в хорошей тяге и сгорании горючего, по всей длине его корпуса просверлите дырки. Они также станут путями устранения воды и угля. Если вы монтируете статичную крышку, то проделайте отверстия ещё до её монтажа.

14. По боковым сторонам корпуса устройте надрезы. Работайте болгаркой. Надрезы нужны для фиксаторов шампуров.

Просверлив указанные отверстия, завершаете финальную фазу создания мангала из пропанового баллона.

Затем баллон нужно тщательно прочистить и неоднократно протопить. Это дополнительная мера безопасности и гарантия тотальной ликвидации запаха газа.

Окрасить конструкцию можно термоустойчивой краской. Можно ничем не покрывать. Это дело эстетического подхода. Через несколько использований агрегат всё равно закоптится и почернеет.

Дополнительные работы

Качественный мангал из газового баллона своими руками должен оснащаться дымоходом. Этот элемент хорошо развивает тягу. Он устанавливается так: в торце аппарата следует вырезать отверстие круглой формы. Затем туда приваривается стандартная водосточная труба. Её диаметр должен соответствовать отверстию.

На дно помещаются чугунные колосники. Хватит двух штук. Обычно их задействуют в буржуйках и разных котлах. Благодаря ним аппарат будет обеспечен дополнительной вентиляцией. Ещё они создадут экономию угля и становятся участниками готовки блюд.

Вопрос размещения такого домашнего мангала сводится к таким вариантам:

• Кирпичная беседка.
• Открытая зона.

Для удобного использования внутреннее пространство мангала можно разделить на две зоны. В первой устраиваются выступы. Во второй – прорези. На выступы поместятся решётки. Прорези нужны для шампуров.

О ножках здесь было сказано. Но без них изготовление мангала неполноценно. Перед их производством определитесь, как часто вы будете брать аппарат с собой или он будет эксплуатироваться только на участке. Если будете часто выбираться на природу, то организуйте удобные складные ножки. Вначале привариваются 4 основы небольшой длины. Их в будущем можно располагать на конструкцию с более внушительной длиной.

Материал изготовления ножек – прочная труба. Их можно монтировать сварочным или болтовым методами. Во втором случае понадобятся отверстия. В них болты и помещаются. Установив ножки, завинтите болты гайками.

Особенности такого устройства

Простейший металлический мангал имеет форму коробки без крышки, на дне которой тлеют угли, а на борта в поперечном направлении укладывают шампуры. Такие сооружения просты и недолговечны, поскольку их чаще всего изготавливают из обычной листовой стали. Она быстро прогорает, и мангал выходит из строя.

Если в качестве донора использован газовый баллон, форма жаровни меняется. Вместо лотка прямоугольного сечения возникает полукруглый желоб.

К нему можно собрать подставку, которая крепится жестко или является съемным элементом. К верхней части (где вентиль) приваривают дымоход, который подключают к дымовой трубе.

Если в закрытую жаровню уложить продукты и заткнуть дымоход, получается компактная и весьма эффективная коптильня. Кроме того, крышка позволяет сохранить внутреннюю часть в сухости, если вдруг начался дождь.

Сам процесс изготовления мангала достаточно прост. Основные усилия прилагаются для создания привлекательного внешнего вида. Как правило, старые баллоны выглядят весьма печально и нуждаются в очистке и нанесении финишного покрытия.

Здесь могут использоваться различные варианты, некоторые пользователи создают весьма выразительные и оригинальные изделия в виде подводных лодок, паровозов и т. п.

Подготовительные действия

На этом этапе выбирают газовый баллон, готовят схемы или чертежи с размерами, материалы и инструменты.

Схема мангала

Это довольно простое сооружение. Для его создания не нужны сложные чертежи, но схему с размерами желательно сделать. Это поможет определить количество требуемых материалов и спланировать порядок выполнения действий.

Можно также рассмотреть чертежи, предлагаемые в сети: они помогут внести полезные изменения в предлагаемый вариант мангала, улучшить его или упростить процесс изготовления

Что потребуется

Кроме самого баллона потребуются такие материалы:

• отрезки уголков и труб из стали;
• дверные петли;
• металлические ручки (они нужны для крышки);
• для дымохода: труба с коленом (под углом 90 градусов) — диаметр 100 мм;
• болты и гайки;
• материалы для украшения и финишной обработки конструкции — грунтовка, растворитель, краска, выбранный декор и т. д.

Из инструментов нужны:

• сварочный трансформатор;
• болгарка (угловая шлифовальная машина), а также зачистной и отрезной диски для неё;
• электроды диаметром 3–4 мм;
• электродрель и свёрла по металлу;
• струбцины — необходимы для закрепления деталей из металла;
• длинная металлическая линейка;
• керн;
• кисти для окрашивания мангала (также можно использовать насадку в виде щётки на дрель, чтобы упростить процесс покраски);
• газовый, разводной ключи и набор гаечных.

Выбор баллона

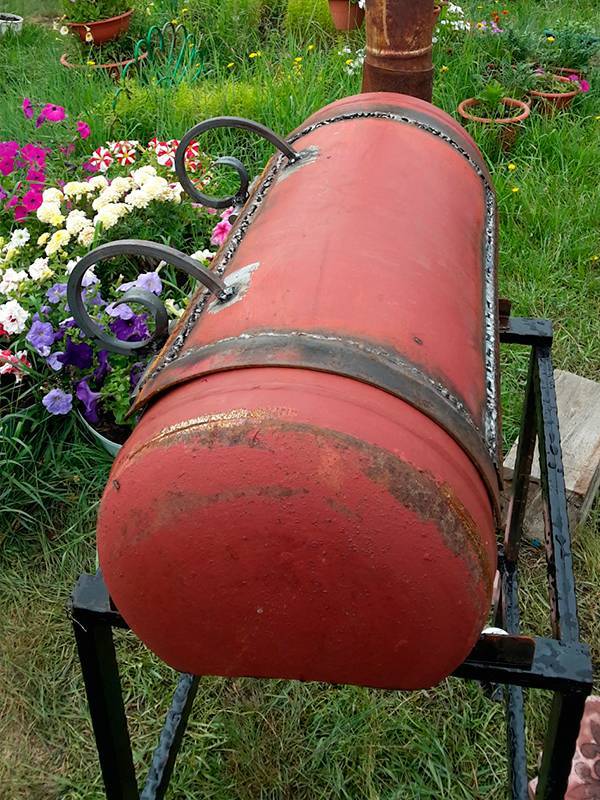

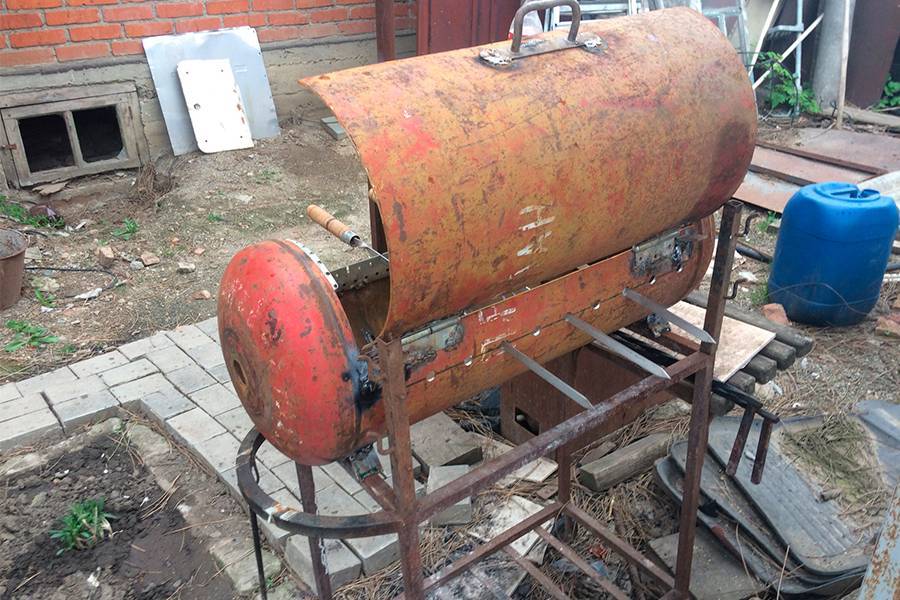

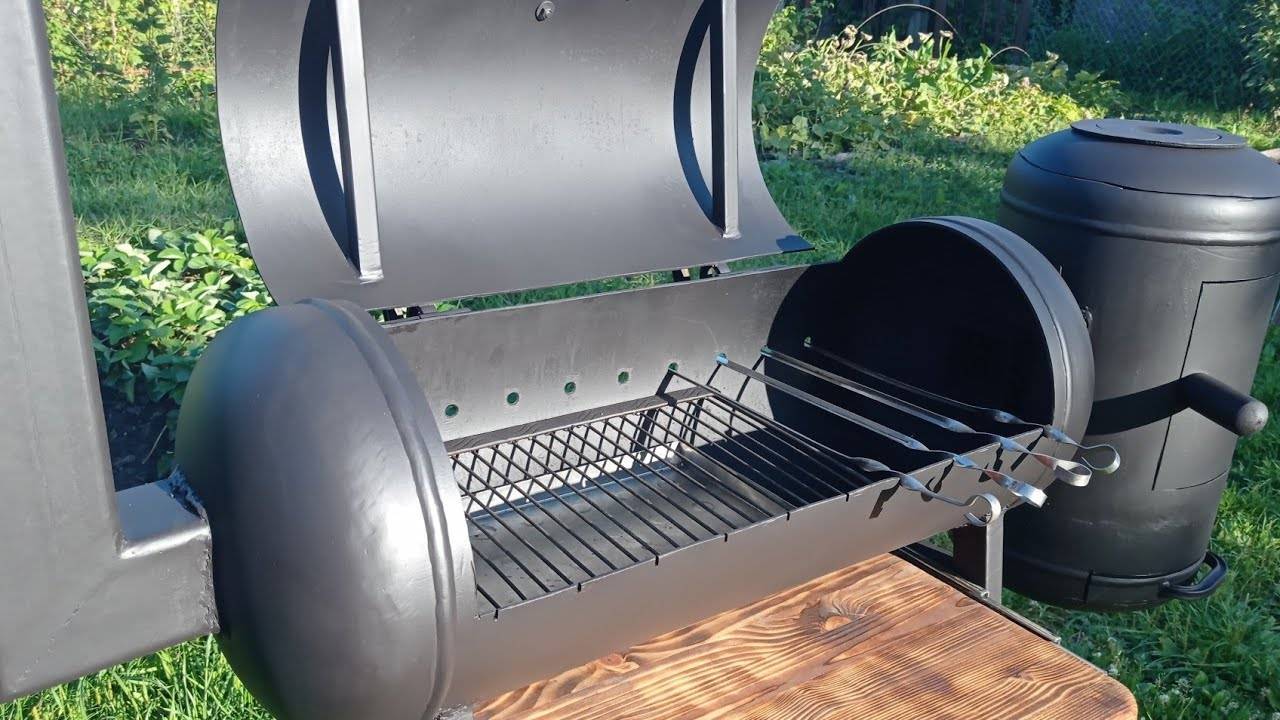

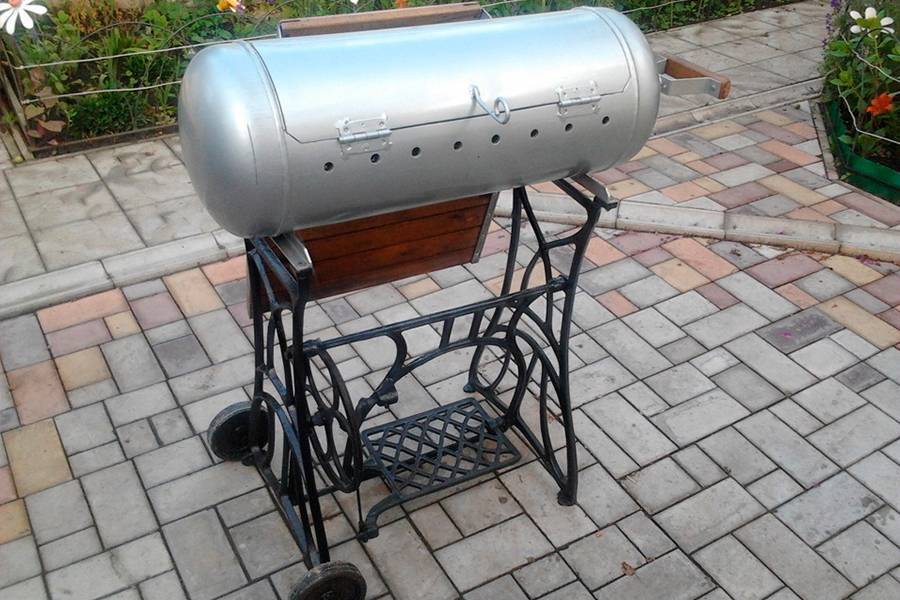

Подойдёт баллон вместительностью 50 л. Его конструкция позволяет использовать шампуры на всю длину, а потому быстрее готовить для большого количества людей.

Толщина стенок у таких ёмкостей — не менее трёх миллиметров, поэтому даже те изделия, которые долго находились на улице, скорее всего, можно использовать. Главное — проверить на наличие коррозии. Если она есть, лучше такой баллон не брать.

Правила безопасности при работе с баллонами

Работая с газовыми баллонами, соблюдайте три простых правила безопасности:

1. Не используйте болгарку, пока не убедитесь в отсутствии опасных веществ внутри баллона. Открученный вентиль ёмкости и отсутствие газа в ней — это признак того, что давление внутри уже равно атмосферному, но не всегда того, что баллон безопасен. Часто в нём остаются конденсат и газолин. Убрать эти вещества необходимо. Делают так:
   • переворачивают ёмкость, чтобы слить возможные остатки опасных веществ;
   • возвращают в нормальное положение и наполняют водой;
   • ждут 2–3 дня;
   • сливают жидкость — после этого баллон становится полностью безопасным для работы с ним.

Перед вскрытием баллона необходимо удалить из него всё содержимое

Что нужно приготовить для работы?

Для начала работ необходимо подготовить инструменты, а также вспомогательные расходные материалы.

✹ Инструменты для выполнения работы:

• углошлифовальная машинка (УШМ, болгарка) с набором отрезных и зачистных дисков;
• сварочный аппарат с электродами. Практика доказала, что современные инверторные устройства могут производить сварку при постоянном токе в тонкостенных изделиях;
• рулетка и другие измерительные приборы помогут разметить заготовки;
• токарный станок позволит выточить петли и рукоять. Можно и купить необходимые приспособления;
• электродрель со сверлами по металлу;
• электрошуруповерт позволяет быстро собирать отдельные детали в узлы и целую конструкцию;
• заклепочник вытяжного типа применятся для создания неразъемных соединений;
• карандаш и чертилка, а также мел помогут размечать заготовки;
• защитные приспособления: маска сварщика, фартук, перчатки, очки или маска для выполнения слесарных работ, респиратор.

✹ Материалы для работы:

• баллон на 50 л газовой смеси;
• катаные уголки, профильные трубы;
• металлический прут диаметром 8…16 мм;
• метизы: саморезы, винты и болты с гайками;
• краска огнеупорная, жидкость для смывания загрязнений и жира;
• черенок от лопаты или иного садового инструмента.

Что требуется для создания мангала из бочки

Перед началом изготовления следует подобрать материалы и инструменты, а также подготовить место выполнения работы. Вы можете поискать оставшиеся после строительства детали у себя дома или на даче, а также сходить в магазин и приобрести недостающие элементы. Для создания мангала потребуется купить следующий набор инструментов и материалов:

• основным элементом является бочка на 200 литров, которую можно приобрести в магазине;
• солярка для очищения и термостойкая краска при необходимости окрашивания бочки;
• металлическая лента шириной 25 мм и толщиной в 1,5 мм;
• несколько стальных уголков для укрепления конструкции;
• квадратная трубка со стороной 25 мм;
• электрическая болгарка с диском по металлу и сварочный аппарат;
• шлифовальная машинка с набором шлифовальных дисков;
• дрель и свёрла;
• рулетка, линейка, маркер для нанесения отметок.
