Строительство мансардной крыши своими руками

Сколько стоит построить мансарду

Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.

Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.

Во-вторых, придется выложить немалую сумму на утепление и пароизоляцию мансардной крыши. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.

Устройство мансардных окон в крыше

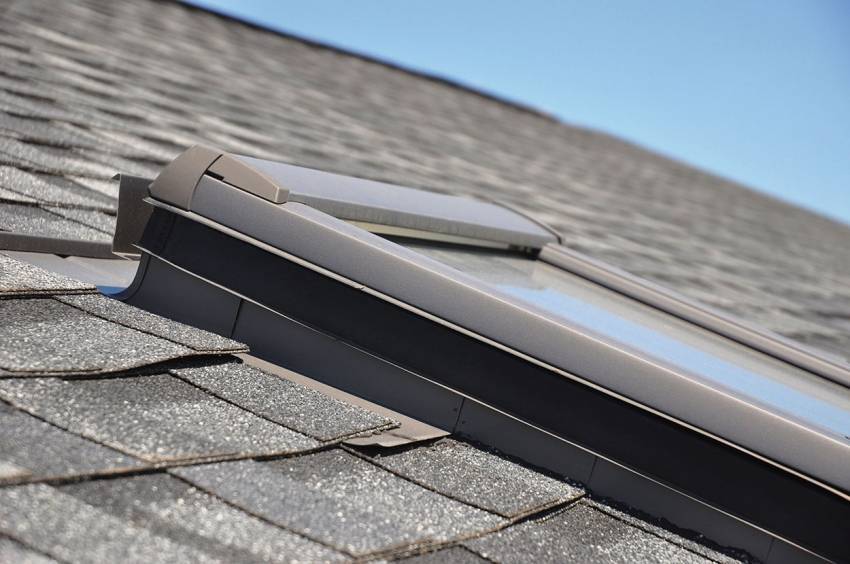

Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.

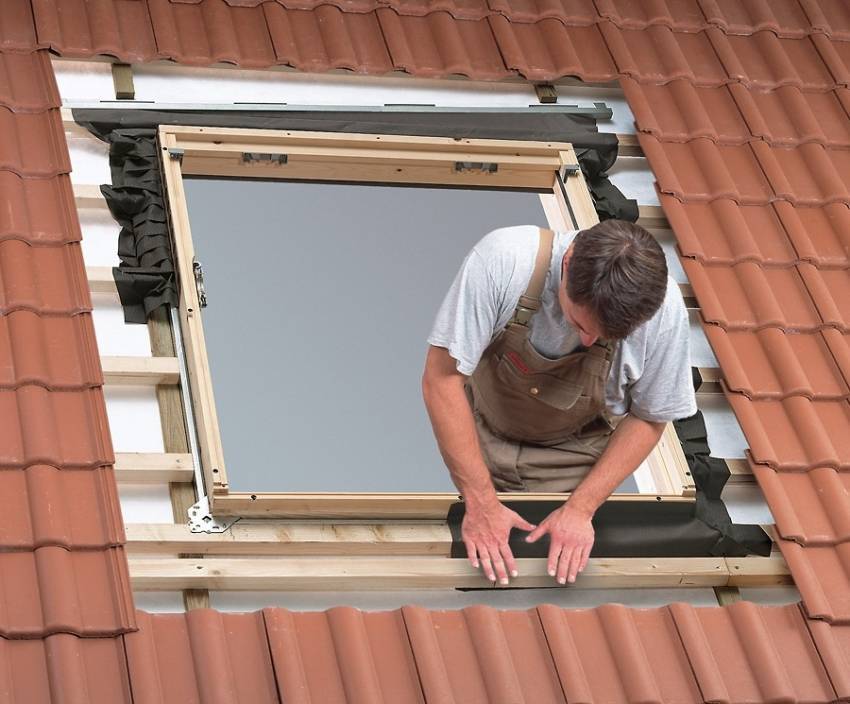

Что нужно для установки мансардного окна и порядок монтажа составляющих

В мансарде ставят два типа окон — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже удачный пример такой комбинации. Точно не скажете, что дом незапоминающийся. А сколько еще может быть вариантов?

Мансардная кровля в несколько уровней — это тоже распространенный прием

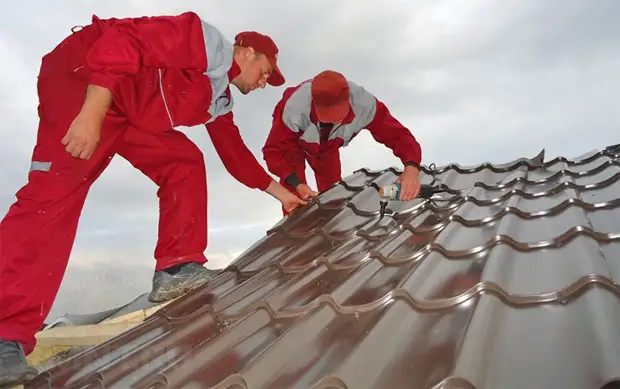

Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа  — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:

1. Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
2. Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.

Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:

• Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
• При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
• Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.

Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.

Внутренняя отделка мансардного помещения

Наиболее удобным и доступным материалом для такой работы являются гипсокартонные панели, применение которых позволяет создать идеально ровную поверхность, на которую, в свою очередь, можно нанести любое средство для отделки, будь то краска или обои.

Структура этих листов является многослойной, а основу ее составляет гипс, с обеих сторон огражденный картоном.

Существует определенная классификация такого облицовочного материала, а применение того или иного вида связано в первую очередь с тем, как планируется использовать чердачное помещение и какие требования предъявляются к нему в соответствии с проектным планом.

Довольно часто отделочными элементами для стен и потолка мансарды выступают также декоративные образцы, сделанные из пластика, ДСП, ДВП, а также различные панели с полимерным покрытием. Все они обладают прекрасной устойчивостью к влаге, имеют множество форм и размеров, а также могут отличаться способом крепежа и соединения. На сегодняшний день ассортимент подобных моделей является большим, поэтому проблем с выбором возникнуть не должно.

С чего начать

Как же собирается двускатная крыша? Стропильная система под профнастил получится надежной, а сама кровля аккуратной только в том случае, если предварительно будет составлен подробный проект конструкции. При разработке последнего нужно:

рассчитать нагрузку на крышу;

• определиться с углом наклона скатов;
• определиться с видом необходимых для строительства материалов;
• рассчитать шаг между стропилами и элементами обрешетки;
• сделать подробные чертежи каркаса с указанием способа соединения всех узлов.

Если все эти операции буду выполнены без ошибок — в конечном итоге получится прочная двускатная крыша. Стропильная система под профнастил, чертеж которой можно сделать с использованием, к примеру, специального ПО на компьютере, прослужит максимально долго.

Вальмовые мансардные крыши

Вальмовая, крыша отличается от тех, что были описаны в предыдущем разделе: два треугольных малых ската и два в форме трапеции – большие. Малые скаты называются «вальмы», отсюда и название этой крыши.

Коротко видах и преимуществах вальмовых конструкций

Вальмовые крыши особенно хороши для возведения в областях со сложными погодными условиями. Форма конструкции обеспечит защиту постройки от ветров. Это достигается за счет отсутствия на мансардном этаже фронтонов, или, как их еще называют, щипцовых стен. А свесы крыши отлично защищают дом от осадков, на стены попадает меньшее количество влаги. На рисунке – простая вальмовая мансардная конструкция, прямоугольная в основании.

Крыши домов с мансардой. Фото простой вальмовой конструкции

Еще одно преимущество вальмовой мансардной крыши – жесткость конструкции. Во время эксплуатации деформация крыши не происходит благодаря тому, что угловые ребре сходятся на коньковой балке. Кроме того, дома с крышей вальмовой конструкции визуально выглядят ниже, чем есть. Это качество сыграет вам на руку, если появится необходимость возвести дом среди одноэтажной застройки.

Далее – шатровая вальмовая крыша. Конструкция ее очень схожа с предыдущей: два треугольника + две трапеции. Однако в основании такая четырехскатная мансардная крыша имеет квадрат. Название она свое получила из-за сходства с шатром.

Шатровая конструкция мансардной крыши

В описанной выше конструкции торцевые скаты – вальмы заканчиваются на том же уровне, что и боковые. А следующая система имеет укороченные малые скаты — «полувальмы», и название у нее соответствующее: полувальмовая. В проектировке и возведении система довольно сложна, однако она позволяет сделать высокими фронтоны, что, в свою очередь, увеличивает полезную площадь построенной мансарды.

Мансардная крыша. Фото полувальмовой конструкции

Что это такое

Если говорить с точки зрения строительства, то это эксплуатируемый верхний ярус жилой постройки. Часто, из-за внешнего сходства, ее путают с чердаком в классическом его исполнении. Однако это ложное суждение — она хоть и причисляется к чердачным помещениям, но может быть отапливаемой и вносится в документацию, как функциональная часть жилья с определенным назначением. Такой тип надстройки из-за своих конструктивных особенностей одновременно является и кровлей, и стенами последнего уровня строения.

Названа конструкция была в честь своего отца-основателя – известного французского архитектора Ф. Мансара. В XVII веке он предложил инновационное, на тот период, решение по использованию высокого крова – селить там прислугу и не слишком важных гостей. Со временем эта идея усовершенствовалась и получила широкое распространение по всему миру. На сегодняшний день она имеет различные конструктивные особенности, форму и дизайн.

Узлы

Как своими руками выполнить монтаж соединений стропильной системы? К вашим услугам — описание способов монтажа основных узлов.

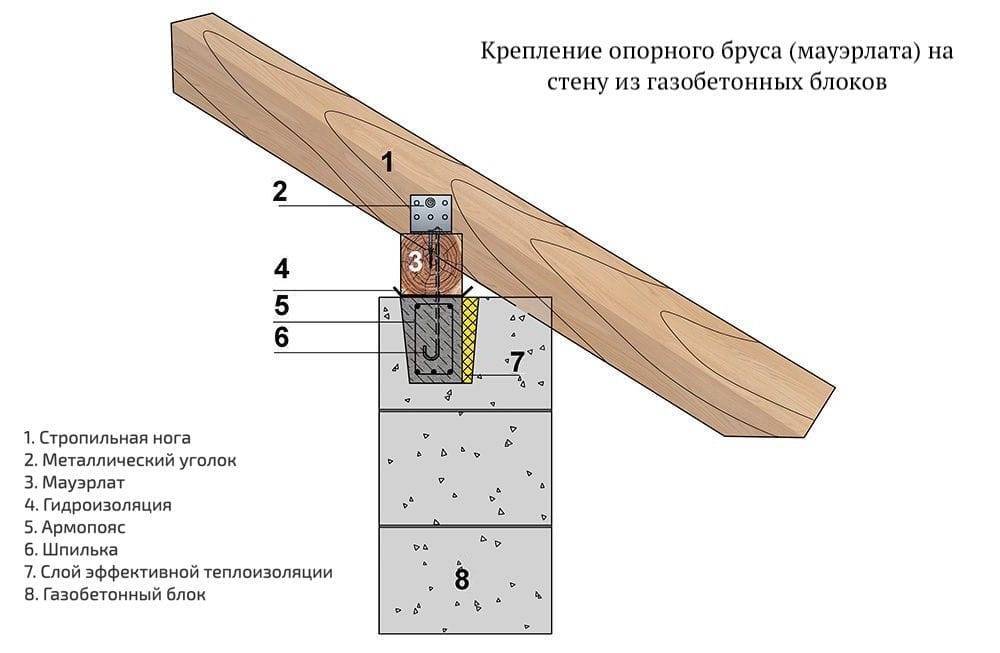

Крепление мауэрлата к стенам

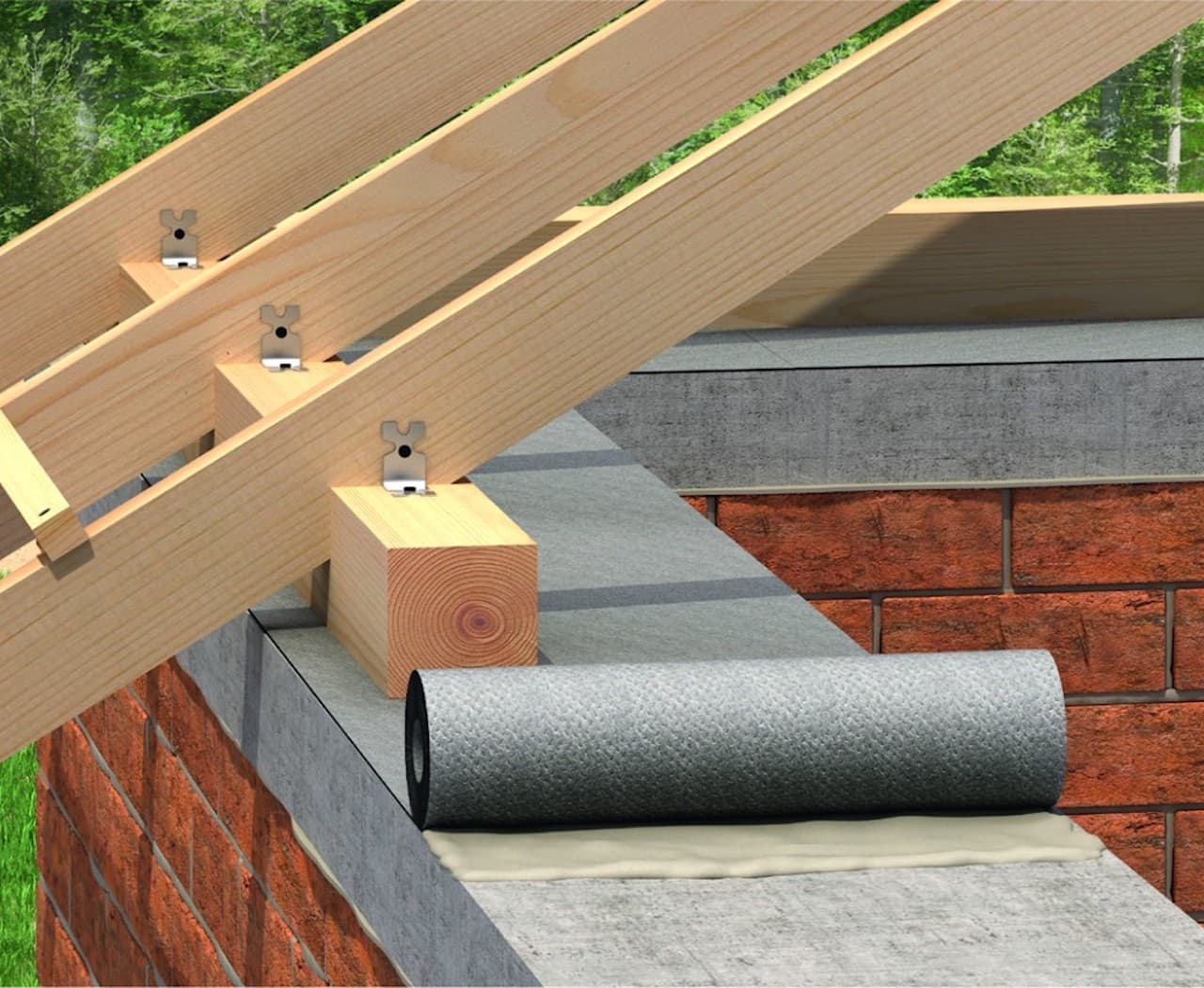

Мауэлрлат изготавливается из бруса сечением 100х100 — 150х150 мм. Брус должен быть в обязательном порядке обработан антисептиком. Стены под ним гидроизолируются во избежание капиллярного подсоса воды древесиной; обычно роль гидроизоляции выполняет пара слоев рубероида.

Для крепления мауэрлата обычно используются анкерные шпильки, установленные при заливке армопояса по периметру стены. Под них в брусе сверлятся отверстия, а после укладки брус притягивается к армопоясу гайками с широкими шайбами.

Анкерные шпильки под мауэрлат установлены при заливке армопояса.

Мауэрлат закреплен гайками с широкими шайбами.

Крепление стропил к мауэрлату

Для максимальной жесткости соединения стропильных ног с мауэрлатом в них обычно делается вырез на треть ширины стропила. Для крепления могут использоваться:

Стальные скобы. Они вбиваются в оба бруса с двух сторон;

Крепление стропильных ног скобами.

Оцинкованные уголки. Они крепятся к обоим брусьям несколькими саморезами с длиной не менее 2/3 толщины стропила.

Оцинкованные накладки обеспечивают прочное и долговечное соединение.

Каждое соединение стропила и балки перекрытия усилено с двух сторон оцинкованными накладками.

Крепление ригеля к стропилам

Соединение ригеля со стропилами двускатной или ломаной крыши испытывает наиболее сильные нагрузки зимой, когда на кровле лежит снег. Сделать его максимально прочным поможет простая инструкция: ригель соединяется со стропилом внакладку и крепится к нему парой болтов с гайками и широкими шляпками через предварительно просверленные отверстия.

Соединение стропильной ноги с ригелем временно зафиксировано саморезами, затем стянуто болтом.

Планировка

Лестница – ключевой момент. Её положение нужно увязать с будущими балками перекрытия. Если позволяет шаг стропил – просто ориентируем её между балками. В противном случае проектируем на мансарду надёжный удобный вход.

На стадии планирования полезно продумать интерьер. На этом этапе принимаются решения о перегородках и дополнительном естественном освещении – мансардных окнах. Конечно, о декорировании думать рано, но инженерная часть должна проясниться – какой функционал будет реализован.

На мансарде можно обустроить кабинет с уголком для занятий музыкойИсточник pinterest.co.uk

Ведь особенности таких помещений: ломаные-наклонные потолки, их уменьшенная высота, необычные стены и нестандартное освещение.

Поэтому необходима конкретная планировка помещений, а в них, правильно распределение – зонирование пространства:

• Для основной жизнедеятельности, отводятся светлые и хорошо проветриваемые помещения.
• Некомфортные участки оборудуются под места хранения.
• «Необычные условия» отдать в распоряжение детей.

Дизайн интерьера и окончательный уют создаются умелым использованием потенциала отделочных материалов, мебели и аксессуаров.

Расчёт стропильной системы шатровой крыши

За основу расчёта принимают такие исходные данные:

• длину дома;
• ширину дома
• высоту конька.

Рассмотрим порядок и формулы расчёты на условном примере, пользуясь геометрическим изображением шатровой крыши (см. выше):

• длина дома: AB = DC = 9 м;
• ширина дома: AD = BC = 8 м;
• высота конька, расположенного в геометрическом центре кровли: KF = 2 м.

Расчёт длин стропильных элементов

1. Длина балок мауэрлата.

AB + DC + AD + BC = 9 + 8 + 9 + 8 = 34 м

2. Центральные стропила (без учета свесов). Являются гипотенузой прямоугольного треугольника, в котором один катет — высота конька, а второй — половина ширины (8 / 2 = 4 м) или длины (9 / 2 = 4,5 м) дома.

Вспоминаем теормему Пифагора:

3. Накосные стропила (без учёта свесов). Являются гипотенузой прямоугольного треугольника, в котором один катет — половина ширины или длины дома, а второй — соответствующее центральное стропило. Для кровли с коньком в геометрическом центре кровли длины накосных стропил одинаковы.

4. Нарожники. Укороченные стропила расположены параллельно центральному, с шагом, зависящим от длины стропил. Рассмотрим таблицу, составленную с учётом погодных нагрузок для Московской области.

Таблица 1. Данные соответствуют атмосферным нагрузкам Московского региона

Шаг стропил, см	Длина стропил, м
3,0	3,5	4,0	4,5	5,0	5,5	6,0
215	100х150	100х175	100х200	100х200	100х250	100х250	—
175	75х150	75х200	75х200	100х200	100х200	100х200	100х250
140	75х125	75х125	75х200	75х200	75х200	100х200	100х200
110	75х150	75х150	75х175	75х175	75х200	75х200	100х200
90	50х150	50х175	50х200	75х175	75х175	75х200	75х200
60	40х150	40х175	50х150	50х150	50х175	50х200	50х200

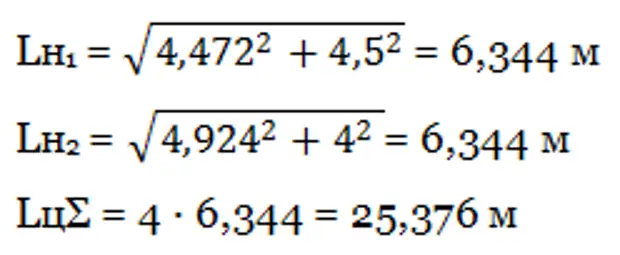

Наши центральные стропила имеют длину 4,472 м и 4,924 м. Нарожники будут короче, поэтому можно смотреть на столбец — 3,5 м.

Для расчёта длин нарожников вспомним школу и воспользуемся свойствами подобных треугольников.

Если на рисунке AB — центральное стропило, то MN — нарожник, AC — половина длины стены (4,0 и 4,5 м соответственно), AM — шаг в зависимости от числа нарожников. MC для каждого нарожника вычисляется отдельно.

MN = (АВ · MC) / АС

Выполним расчёт вариантов для выбора самого экономичного расположения укороченных стропил, результаты которого сведём в таблицу.

Таблица 2. Расчёт пиломатериалов на нарожники

Шаг нарожников, см	Сечение бруса, мм	Нарожники длинной стороны: АС = 4,5 м, АВ = 4,472 м	Нарожники короткой стороны: АС = 4,0 м, АВ = 4,9242 м
кол-во в полускате	AM, м	длины в полускате, м	объём пиломатериалов на два ската, м3	кол-во в полускате	AM, м	длины в полускате, м	объём пиломатериалов на два ската, м3
215	100х175	1	2,25	2,356	0,165	1	2,0	2,461	0,172
175	75х200	2	1,5	2,981 + 1,491	0,268	1	2,0	2,461	0,148
140	75х175	2	1,5	2,981 + 1,491	0,235	2	1,333	3,282 + 1,641	0,258
110	75х150	3	1,125	3,354 + 2,236 + 1,118	0,302	3	1,0	3,693 + 2,462 + 1,231	0,332
90	50х175	4	0,9	3,578 + 2,683 + 1,789 + 0,894	0,313	3	1,0	3,693 + 2,462 + 1,231	0,259
60	40х175	6	0,643	3,834 + 3,195 + 2,556 + 1,917 + 1,278 + 0,639	0,376	6	0,571	4,218 + 3,515 + 2,812 + 2,109 + 1,406 + 0,703	0,413

Очевидно, что менее затратными для нашего примера являются варианты с длинными шагами. Однако следует также учитывать требования к крепежу кровельного материала и затраты на обрешётку. С этой точки зрения ответ не будет столь очевидным.

Расчёт площади кровли с учётом свесов

Так как предыдущий расчёт был выполнен без учёта карнизного свеса, который в нашем примере выполняется с использованием кобылок, рассмотрим эту часть кровли опять как простую геометрическую фигуру.

Карнизный свес

Примем длину свеса (DC) равной 0,5 м. Для определения площади ската снова воспользуемся знаниями о свойствах подобных треугольников:

EF / BC = AG / AD

BC — 8 и 9 м для короткой и длинной стен соответственно.

AD — 4,924 и 4,472 м для короткой и длинной стен соответственно.

AG — 4,924 + 0,5 = 5,424 м и 4,472 + 0,5 = 4,972 м для короткой и длинной стен соответственно.

• EF = (AG ∙ BC) / AD
• EF = (5,424 ∙ 8) / 4,924 = 8,812 м — для короткой стороны
• EF = (4,972 ∙ 9) / 4,472 = 10,006 м — для длинной стороны

Площадь ската рассчитывается по формуле:

• S = (EF ∙ AG) / 2
• S = (8,812 ∙ 5,424) / 2 = 23,9 м2 — для короткой стороны
• S = (10,006 ∙ 4,972) / 2 = 24,88 м2 — для длинной стороны

Общая площадь кровельного материала:

2 (23,9 + 24,88) = 97,56 м2.

Совет! При расчёте материала учитывайте раскрой, особенно в случае, если это листовой материал, как шифер или профнастил.

Внимание! В статье рассмотрен расчёт только основных элементов стропильной системы, который может помочь в составлении предварительного бюджета стройки. рмнт.ру

рмнт.ру

Стропильная система мансардной крыши: инструкция

Если высота мансарды позволяет, можно сделать не ломаный потолок, а ровный. Однако, как правило, этот вариант самый оптимальный. Можно устанавливать оконные блоки таким образом, что естественное освещение помещения будет максимальным.

Конструкция стропильной системы состоит из обязательных элементов:

• Стропила.
• Мауэрлат (несущие балки).
• Стойки.
• Обрешетка.
• Металлический крепеж.
• Коньковый брус.
• Внешнее покрытие.
• Утеплитель и паро/гидроизоляция.

Стропильная система примерно выглядит следующим образом как на фото:

Стропильная система мансардной крыши

Совет! Чтобы мансардная крыша была максимально прочно закреплена на коробке дома, мауэрлат дополнительно усиливаются металлическими элементами.

Крепление мауэрлата

Итак, устройство мансардной крыши частного дома начинается с установки мауэрлата. При этом желательно проложить гидроизоляционный материал между балкой и стеной. Далее к мауэрлату крепятся стропила следующим образом:

Чтобы разгрузить стропила нижнего ската устанавливают боковые внутренние прогоны. Основная стропильная система называется «фермой» (шаблоны). Установить ее можно двумя способами: собрать на земле и поднять на коробку, либо собирать наверху.

Самое трудоемкое мероприятие – изготовить и смонтировать первый шаблон и последний. Далее уже по заданным размерам при помощи строительного уровня и натянутых нитей устанавливаются следующие конструкции. При монтаже классической мансарды нужно ориентироваться на 3 точки: мауэрлат, стык скатов и конек.

Крепление стропил к опорному брусу

Естественно, что все линии должны быть четко выверены и располагаться под одним углом. Шаг шаблонов рассчитывается исходя из будущих ветровых и снеговых нагрузок и возможностей коробки дома. Чем чаще – тем лучше, однако следует учитывать итоговый вес на несущие стены строения.

После окончания установки фермы приступают к обрешетке, как показано на видео в этой статье. Это поперечные брусья, которые придают жесткость системе.

Далее на обрешет устраивается «кровельный пирог», состоящий из нескольких слоев:

• Пароизоляция.
• Утеплитель.
• Гидроизоляция.
• Дублирующий (контр) обрешетки.
• Кровельный материал.

Пароизоляционный материал прибивается или «пристреливается» к обрешетке стропил. Далее идет утеплитель, сверху крепится гидроизоляция, контробрешет и последний этап – кровельный материал. Внутреннее пространство мансарды также необходимо утеплить и изолировать. Далее можно приступать к отделке стен и потолка.

Кровельный пирог крыши

Совет! Перед монтажом стропильной системы нужно продумать, где будут располагаться окна, чтобы не пришлось впоследствии нарушать целостность конструкции.

Следует учесть, что стропильная система сделана из досок, соответственно подвержена разрушительному влиянию влажности, грибков, насекомых. Поэтому нужно обязательно обработать древесину антибактериальными составами, грунтовками.

Также требуется обратить внимание на устройство хорошей вентиляции. Особенно, если на мансарде не планируются окна

Самый простой способ – установить стеновые приточные клапаны. Или использовать при наличии окон современный вариант воздухообмена: установить стеклопакеты с вмонтированными вентиляционными каналами.

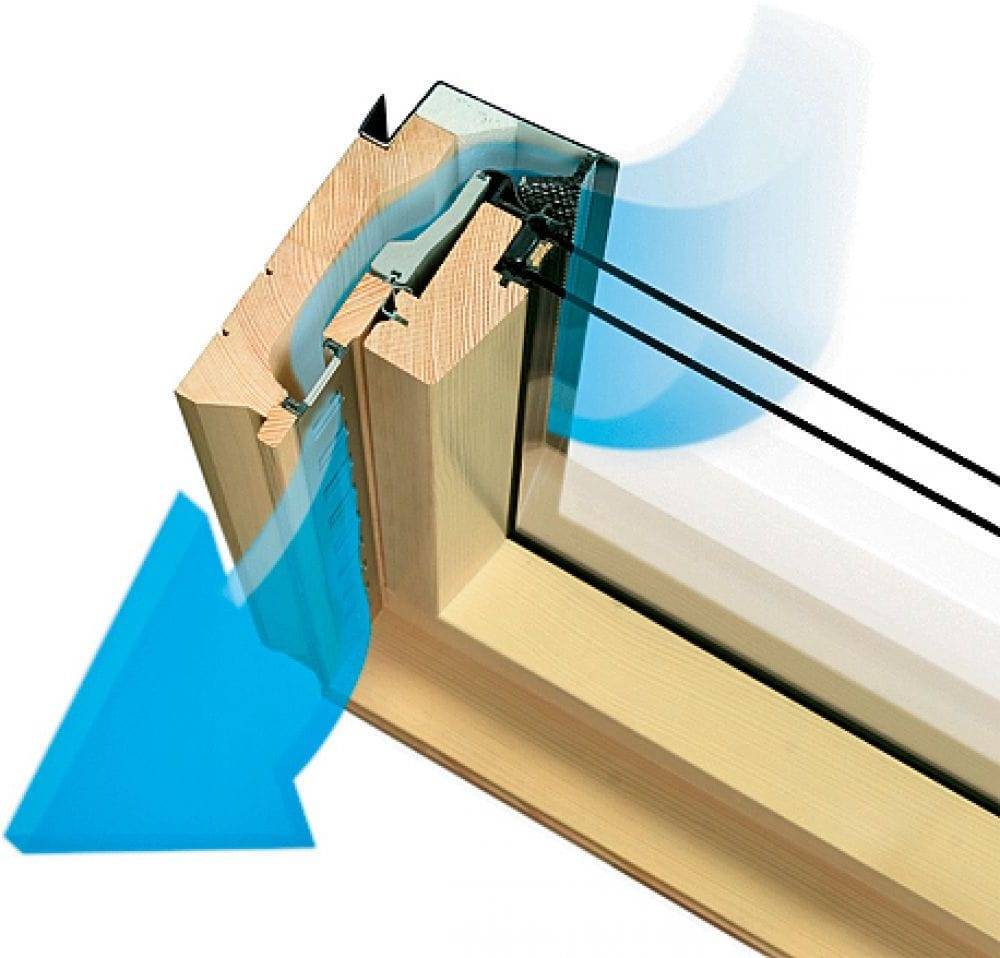

Схема устройства вентилируемого окна

Расчет стропильной системы

Стропила мансарды, построенной своими руками, должны в течение всего срока эксплуатации выдерживать такие нагрузки:

• собственный вес;
• массу кровельного покрытия и утеплителя;
• максимальные для данной местности порывы ветра;
• давление снегового покрова.

Результатом расчетов должны стать 2 параметра – сечение стропил с балками (иначе – затяжками) и шаг их установки. Ошибочно думать, что размеры деревянных брусьев крыши растут вместе с нагрузками на нее. Максимальная жесткость конструкции достигается за счет применения стропильных ферм из бревен диаметром 120—200 мм либо пиломатериалов толщиной от 40 до 200 мм, устанавливаемых с шагом 50—120 см. Если вы не являетесь инженером – строителем, точнее определить эти значения не сможете, поскольку методика довольно сложная.

Онлайн-калькуляторы, размещенные в интернете, вопрос не решают, потому что их расчеты все равно нужно проверять. Выход такой: воспользуйтесь готовыми данными, которые давно посчитаны. Для этого вам потребуется таблица №1, где приведены сечения стропильных ног при различной длине и нагрузке:

Методику вычислений поясним на примере. Предположим, что снеговая нагрузка на плоскую поверхность (проекцию скатной крыши) в вашей местности составляет 100 кг/м², уклон равен 60°, длина пролета – 4,5 м (до подкоса), шаг стропил – 120 см. Кровельное покрытие – шифер. Считаем:

1. Реальный вес снегового покрова: 100 х 0,32 = 32 кг/м². Коэффициент уклона 0,32 взят из таблицы №2, представленной ниже.
2. Удельный вес шиферного покрытия с обычным профилем равен 25 кг/м².
3. Общий удельный вес – 32 + 25 = 60 кг/м².
4. Вычисляем удельный вес на 1 погонный метр стропил, умножив 60 кг/м² на шаг установки 1,2 м. Получаем 72 кг.
5. Возвращаемся к таблице №1 и подбираем сечение бруса по длине пролета. Принимаем нагрузку 100 кг на 1 м. п. стропила (с запасом). Подходит бревно диаметром 140 мм, доска 40 х 200 мм и остальные материалы, чьи размеры находятся в той же горизонтальной строке.

Правильно определить интервал установки стропильных ферм вам поможет последняя таблица №3:

Предложенная методика подойдет для небольших домиков прямоугольной формы размерами 6 х 6 м. Чтобы построить мансардную крышу на большом коттедже, за расчетами настоятельно рекомендуется обратиться к специалистам – проектировщикам.

Особенности стропильной системы крыши

Наиболее важным во всех отношениях элементом мансарды является стропильная система крыши. Правильное исполнение данного элемента конструкции здания позволяет не только реализовать решение относительно устройства мансарды, но и обеспечить правильную эксплуатацию всего здания.

Как показывает практика, сегодня возможно устройство мансардного помещения практически при любом типе кровельной конструкции. В зависимости от проекта здания, мансарда может с успехом оборудоваться как под односкатной крышей, двускатной, вальмовой или многощиповой крышей.

Однако, наиболее приемлемым является вариант мансардной кровли, основным отличием которого является наличие увеличенного пространства под кровлей за счет изменения угла наклона ската.

Такое решение наиболее оправданно с архитектурной точки зрения, но в то же время оно более затратное по количеству материалов и несколько сложнее в техническом плане, чем обычная двускатная кровля.

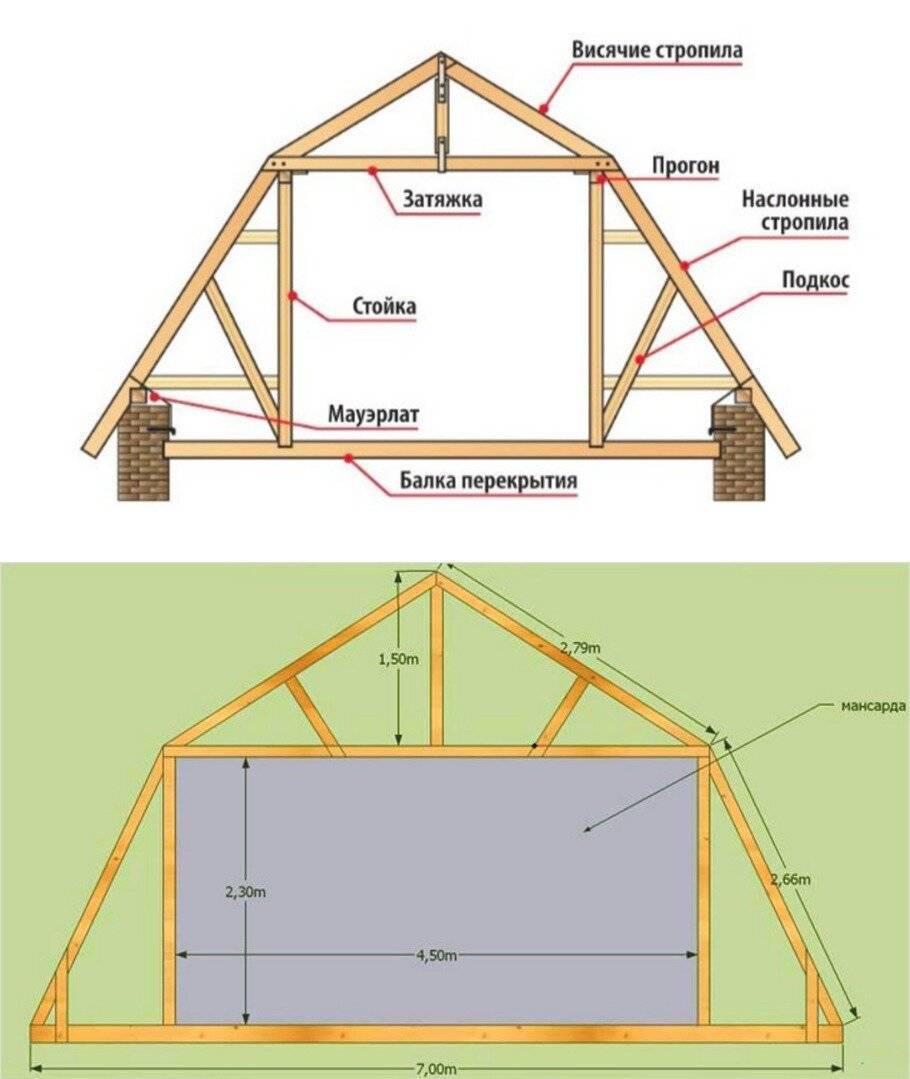

В целом стропильная система мансардной кровли состоит:

• боковые торопила;
• коньковые стропила;
• обрешетка боковых стропил;
• обрешетка коньковых стропил;
• стойки;
• подкосы;

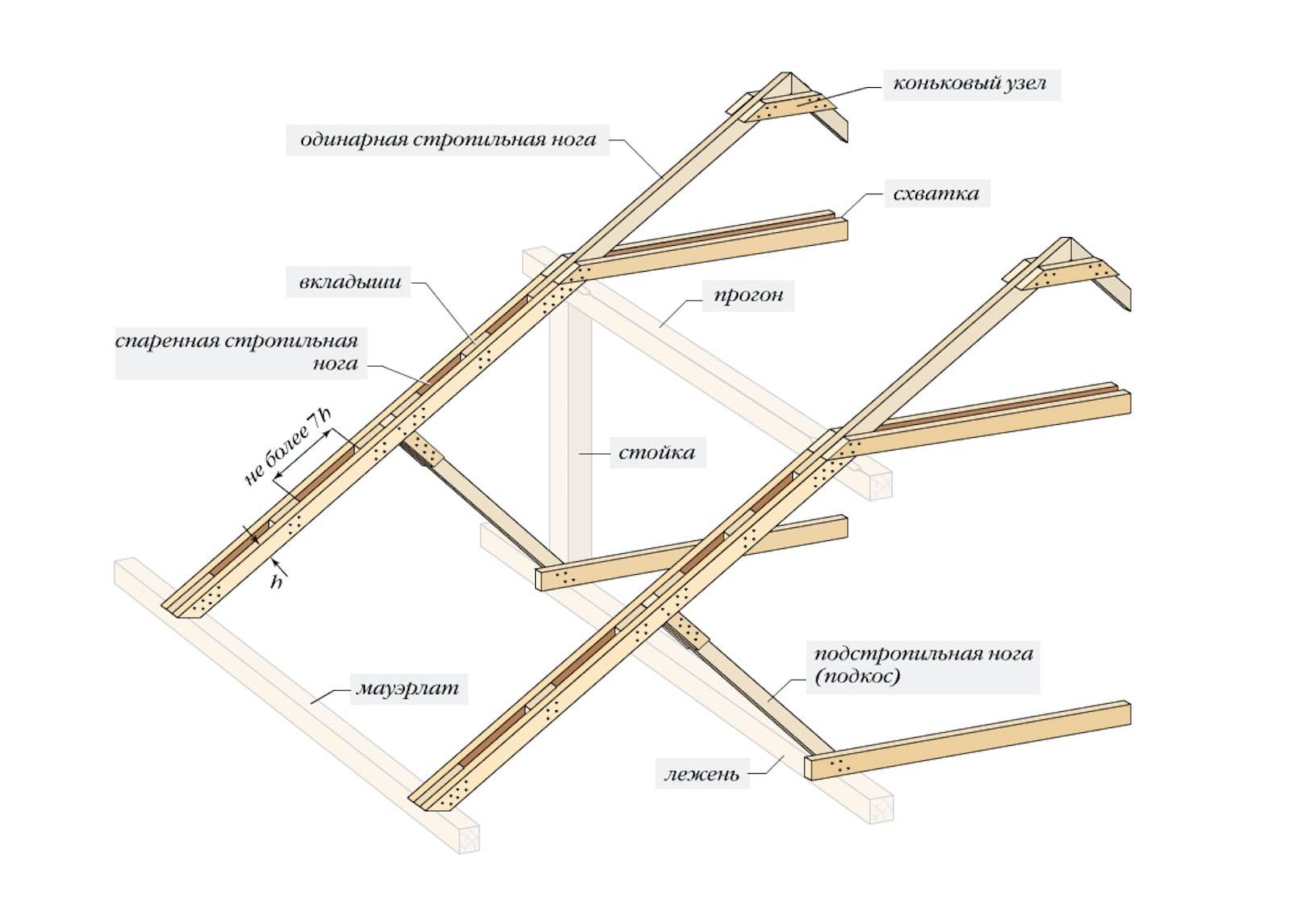

Различают два вида стропил – наслонные и висячие. Первые применяются там, где есть в проекте промежуточная несущая стена. Проще говоря, одна сторона стропила упирается в мауэрлат по наружной стене, а второй во внутреннюю стенку.

Висячие стропила имеют два яруса: нижний – боковые стропила и верхний – коньковые стропила. Для создания жесткости конструкции висячих стропил, как правило, устраиваются перемычки и стойки.

Чертеж, который поможет нам при расчетах

Его вершины:

— точка «а» – это внешняя точка пересечения стропила с мауэрлатом. К этой вершине прилегает угол «А», определяющий крутизну ската кровли.

— точка. b» — вершина конька.

— точка «с» — пересечение отвесной линии от конька с перекрытием илди просто верхним уровнем стены.

Известная исходная величина –. D» длина основания треугольника. Для симметричной крыши – это половина пролета. Для асимметричных вариантов – может быть и иной, это несложно определить.

«Н» — высота конька над основанием (перекрытием);

.L» – длина стропильной ноги, которая при желании может быть увеличена на величину «m» для формирования карнизного свеса.

По известным тригонометрическим соотношениям:

Н = D × tgA

Таким образом, можно или от заданного значения угла А определить высоту конька, или же, наоборот, заранее планируя определенную высоту чердачного помещения, определиться с крутизной ската.

Все это позволяет легко сделать размещенный ниже калькулятор. Меняя значение угла «А» можно прийти к оптимальному значению высоты «Н».

Калькулятор расчета высоты конька

Перейти к расчётам

Длина стропильных ног

Чтобы рассчитать длину стропильных ног для конкретной системы крыши, легче всего воспользоваться теоремой Пифагора. Две стороны прямоугольного треугольника (катеты. D» и. H») уже известны, и осталось найти только гипотенузу. L», то есть, собственно, длину стропила.

L = √ (D ²+ Н²)

Можно сразу, при желании, прибавить «довесок» «m» для создания карнизного свеса.

Все это позволяет быстро и точно расчитать размещенный ниже калькулятор.

Калькулятор расчета длины стропильной ноги

Здесь необходимо сделать уточнение. Как правило, самая большая длина стандартного бруса — 6000 мм, поэтому для карнизного свеса, возможно, придется его удлинять до нужного размера «кобылкой».

Окна для мансардной крыши

Мансарда отличается от обычных помещений тем, что ее стенами является стропильный каркас, который состоит из определенных кровельных поверхностей, что наглядно показано на чертежах мансардных крыш. Это влияет и на конструкцию окна для данного помещения, которое должно хорошо пропускать естественный свет, и одновременно удерживать нагрузку в виде сильных порывов ветра или обильных атмосферных осадков. Это связано с тем, что влияние погодных условий на наклонную часть крыши намного сильнее, чем на массивные несущие элементы здания.

Важно! Согласно СНиП, площадь окна должна составлять не менее 10% от общей площади пола. Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды

Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение

Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды. Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение.

При монтаже и обустройстве кровли, стоит уделить особое внимание утеплению окон чтобы избежать образования «островков холода»

Наиболее популярным и простым в установке является наклонное окно в плоскости крыши. Оно способно пропустить максимальное количество естественного дневного света. После его монтажа поверхность крыши не меняется, а остается ровной. Однако такой вариант требует создания должной гидроизоляции примыкания. Здесь следует использовать специальные модели с армированным стеклом и усиленной металлопластиковой рамой.

Площадь оконного проема подбирается пропорционально углу наклона кровли. Ширина окна должна быть подобрана таким образом, чтобы элемент вписывался в расстояние между стропилами, не нарушая целостность конструкции. Если окно будет намного шире, тогда придется установить усиленную балку, которая будет соединять разрезанные стропила для установки окна. В этом случае, если одного неширокого окна недостаточно, лучше установить два соседних нешироких элемента, что обеспечит целостность стропильного каркаса.

Для установки окна-дормер требуется усложнение геометрии крыши, а именно требуется монтаж боковых и верхних ендов с последующей их тщательной гидроизоляцией. Также усложняется укладка кровельного покрытия.



Установку и утепление мансардного окна следует проводить по инструкции, чтобы избежать конденсата и появления влажности внутри помещения

Вертикальное окно, утопленное в помещение, целесообразно устраивать лишь, когда через него будет осуществляться выход на балкон. В остальных случаях это неоправданные значительные финансовые затраты (усложнение геометрии крыши) с получением минимального эффекта (недостаточное естественное освещение).

Самым простым, практичным и дешевым вариантом является установка окна в торце крыши. Это особенно актуально для дачных домов с мансардной крышей.

Составление схемы

В зависимости от особенностей кровли (одно- или двускатная, форма и т. п. ) составляется проектная документация.

Эта работа проходит в несколько этапов:

• составляется эскиз будущей кровли (на этом этапе чертеж должен иметь готовый вид кровли с проработкой стилевого оформления строения);
• прорабатываются основные кровельные элементы (на чертеже отображается степень нагрузки и количество материалов);
• схема отображает строительство кровли.

Стоит учесть, что отличия в скатных конструкциях связаны с типом стропил (висячие или наслонные), с неравномерностью углов наклона, с размерами свеса карниза. Также стоит учесть и ошибки при проектировании. Одной из наиболее распространенных из них считается ошибка с расчетом расходования материалов на весь комплекс. Процесс составления чертежных схем лучше всего доверить специалистам. Кровельная конструкция возводится в соответствии с принятыми строительными нормами

Кроме того, важно минимизировать возможные ошибки и дефекты. Так, если выбор типа кровли и способ монтажа выбраны неверно, это послужит причиной обрушения кровельной конструкции. При неверно начерченном уклоне и его возведении есть риск увеличения нагрузки на крышу

Хотя допускаются ошибки при конструкции вентиляционных элементов. Сам по себе чертеж не должен быть сложным, однако следует соблюдать правила установки всех кровельных элементов, соответственно, они должны быть прописаны. Профессионально выполненный план кровли увеличивает безопасность конструкции

При неверно начерченном уклоне и его возведении есть риск увеличения нагрузки на крышу. Хотя допускаются ошибки при конструкции вентиляционных элементов. Сам по себе чертеж не должен быть сложным, однако следует соблюдать правила установки всех кровельных элементов, соответственно, они должны быть прописаны. Профессионально выполненный план кровли увеличивает безопасность конструкции.

Разновидности мансард

Мансардные крыши бывают нескольких разновидностей — из всего списка вы можете подобрать подходящий вариант. Главные аспекты постройки общие для всех видов крыш.

Самой популярной считают односкатную мансарду, которая имеет некоторый уклон. Этот вид является самым простым и экономичным.

Двускатная мансардная крыша сооружается по аналогичному принципу, но обеспечивает больше пространства. Подвидом двускатной конструкции являются ломаные крыши. Они часто используются в домах с небольшой площадью.

Состоящие из четырех скатов вальмовые кровли относятся к усложненным конструкциям, для постройки которых потребуется некоторый опыт.

Любителям оригинального дизайна подойдет пирамидальная или коническая разновидность кровли. Они гармонически смотрятся на зданиях, имеющих множество углов или форму круга. Этот вид мансарды легко сочетается с любым видом крыш.

Заключение

Важно учитывать, что площадь, сечение и тип обрешётки выбираются для каждого кровельного материала индивидуально. Еще более важно понимать, что данные, предоставляемые онлайн калькуляторами любого типа неточны, они пригодны только для того, чтобы владелец дома смог сориентироваться при выборе строительной фирмы подрядчика. Еще более важно понимать, что данные, предоставляемые онлайн калькуляторами любого типа неточны, они пригодны только для того, чтобы владелец дома смог сориентироваться при выборе строительной фирмы подрядчика

Еще более важно понимать, что данные, предоставляемые онлайн калькуляторами любого типа неточны, они пригодны только для того, чтобы владелец дома смог сориентироваться при выборе строительной фирмы подрядчика
