Мансардная крыша своими руками пошагово + видео

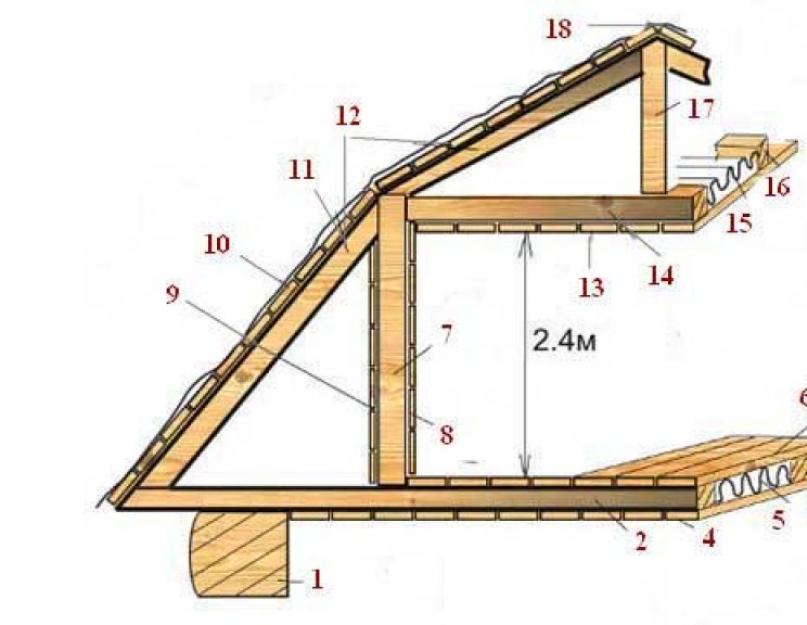

Устройство мансарды

Мансардные крыши очень похожи на простые скатные крыши. У каждого вида подобных крыш имеются свои особенности в конструкции, но в целом все они имеют общие элементы, рассмотрим их:

1. Кровля. Поверхность крыши, которая находится снаружи, служит для защиты от дождя, снега и другой непогоды;
2. Обрешетка. В основном это доски из дерева, к ним прикрепляется кровля;
3. Коньковый прогон. Внешняя часть всей конструкции крыши;
4. Стропила. Это наслонные или висячие ребра жесткости всей конструкции. Для мансарды используют именно наслонные стропила;
5. Внутренние опоры. Вертикальные балки служат для обеспечения прочности и устойчивости крыши;
6. Изоляционный слой. Между стенами помещений и кровлей кладется изоляционный пирог из нескольких слоев, что позволяет соблюдать температурный режим во всем помещении мансарды. Изоляция включает в себя шумоизоляцию, пароизоляцию, а также толстый слой теплоизоляции. Безусловно, сохранность самой кровли напрямую зависит от правильной изоляции крыши.

Видео, которое поможет при работе:

Этапы строительства мансардной крыши

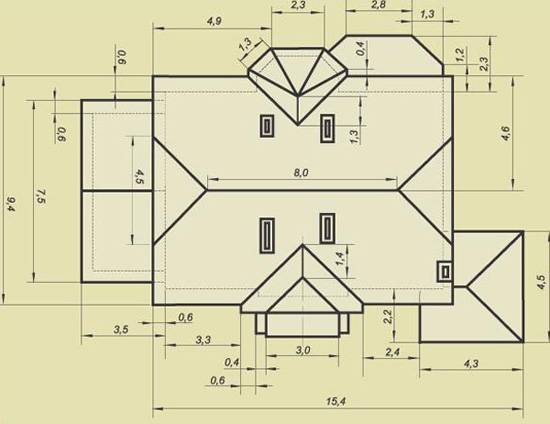

В первую очередь нужно составить подробный проект. Если мансарда строиться в новом возводящимся доме, то обычно все расчеты имеются в проекте дома.

Строительство мансарды в построенном доме проходит в несколько этапов:

Составление плана постройки (проекта)- один из самых важных этапов, без правильного проекта приступать к работам не рекомендуется;
Обследование несущих конструкций дома — для выявления состояния строительных конструкций

Данная информация нужна для определения возможностей здания выдержать выбранный тип мансарды;
Демонтаж старой крыши – производиться в случаях возведения мансарды в старых зданиях;
Установка проектной стропильной конструкции — для выдерживания всех нагрузок (снега, ветра) требуется строго придерживаться проекта;
Теплоизоляция и гидрозащита потолочных перекрытий – для жилого помещения очень важно выбрать качественный утеплитель;
Установка торцовых стен – стены обшивают листовыми материалами подобными к фанере или гипсокартону;
Установка кровли мансардного типа – лучше всего использовать легкие кровельные покрытия.

Мансардные крыши виды

Различают несколько разновидностей кровельных систем, которые отличаются формой, количеством скатов.

Односкатная система

Это самая простая конструкция, но при строительстве мансарды она используется редко, поскольку не позволяет обустроить под ней большое помещение. Односкатная крыша мансардного типа надежна и устойчива, но характеризуется отсутствием вертикальных стен, низким наклонным потолком.

Двухскатная система

Данный тип кровли наиболее часто применяют при строительстве мансард. Состоит он из двух разнонаправленных скатов

Устройство мансардной крыши с двумя скатами позволяет получить полноценные высокие стены, что немаловажно для оформления помещения, его меблировки. Такая система весьма надежна и проста в монтаже

Ломаная конструкция

Это усложненная разновидность крыши двускатной. Дизайн такой кровли более интересный, позволяет создать большое чердачное пространство, а также придать дому необычную форму. Преимущество крыши с ломаным контуром — значительное сокращение расходов на приобретение материалов. Недостатком данного варианта является то, что соединение элементов стропильных систем очень сложное.

Ломаная мансардная крыша своими руками

Вальмовая система

Довольно таки просторное чердачное пространство можно получить при сооружении вальмы, или полувальмы. Это четырехскатная мансардная крыша с торцевыми скатами треугольной формы.

Совет: в каждом из фронтонов можно дополнительно установить окна.

Проекты красивых загородных домов с вальмовой и полувальмовой крышей

Коническая крыша

Красивую форму дому придаст кровля конической или пирамидальной формы. Она создает достаточно простора внутри, но требует тщательного проектирования и навыков в строительстве. Остроугольная конструкция мансардной крыши проста в монтаже, дом становится похожим на настоящий замок, но при этом повышаются расходы на приобретение строительных материалов.

Особняк сложной архитектурной формы с несколькими коническими навесами

Иногда проект дома может предполагать фасад несимметричной формы, когда один скат короче другого — такая крыша называется полумансардной.

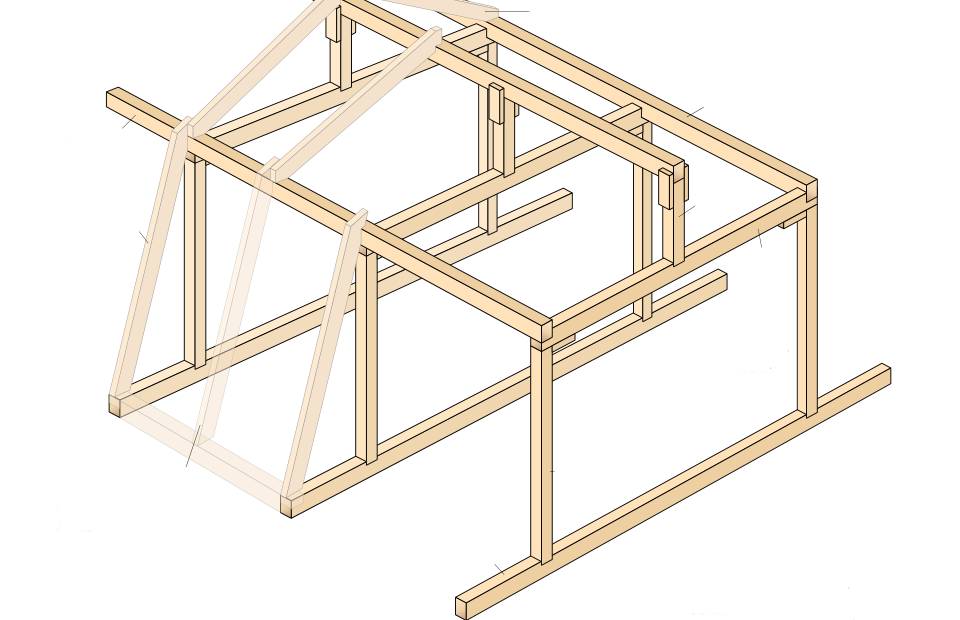

Возведение опорной конструкции

Устройство каркаса ломаной мансардной крыши начинается с укладки опор под стойки, которые должны располагаться строго симметрично относительно оси здания. Расстояние между опорами равняется ширине будущей мансарды. В первую очередь монтируются П-образные арки на фронтонах сооружения. Каждая арка состоит из двух опорных стоек, связанных перемычкой. Для изготовления стоек используется брус, сечение которого должно быть не меньше, чем сечение опоры под ним.

Стойки устанавливаются по отвесу, строго вертикально. К ним крепится перемычка, горизонтальность которой следует проверять в процессе монтажа. По размерам первой арки на другом фронте изготавливается вторая

Важно выполнить нивелировку конструкции. Между П-образными арками натягивается шнур, который должен быть расположен строго горизонтально

При необходимости одна из арок демонтируется и подгоняется точно под размер. Ориентируясь на натянутый шнур, следует установить остальные арки. Их количество и шаг зависит от запроектированного шага стропил, так как верхним концом каждое стропило крепится к соответствующей стойке. Это обеспечивает необходимую жесткость каркаса мансардной крыши.

Стойки П-образных арок могут крепиться к опоре металлическими скобами, гвоздями или шиповыми соединениями. Об основных способах соединений элементов стропильной конструкции можно узнать из видео инструкции. Чтобы обеспечить вертикальность стоек под нагрузкой, которую будет испытывать кровля в процессе эксплуатации, рекомендуется дополнительно установить раскосы. Арки в верхней части соединяются между собой перемычками параллельно длинным стенам дома.

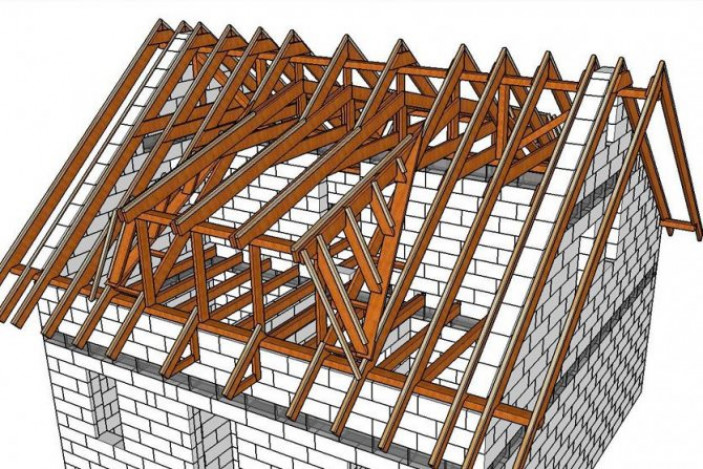

Мансардная крыша: стропильная система

Мансардная стропильная система может быть различной конфигурации, при правильном монтаже отличается надежностью, функциональностью. Стропильная конструкция является мощнейшим каркасом, способным выдерживать нагрузку не только всей кровли, но и влияние внешних природных факторов.

Каркас из стропильных досок — основа всей кровельной мансардной конструкции, которая способна выдерживать вес всей кровельной системы. Перед тем, как обустраивать кровлю для мансарды, необходимо знать, в каком порядке устанавливать все необходимые элементы стропильной конструкции.

К элементам строения стропильной системы крыши, предназначенной для мансарды, являются:

Перечень необходимых материалов и инструментов

Многие материалы, в частности стропила, будут изготавливаться из дерева. Это значит, что необходимо заранее купить средство для обработки деревянных элементов (огнебиозащита).

Как правильно сделать мансардную крышу, чтобы все условия безопасности были соблюдены, разобраться несложно

Важно учитывать следующие аспекты:

• экологичность (непроверенные материалы лучше не покупать – берите в специализированных точках продажи, крупных гипермаркетах или в известных складах);
• высокий уровень пожаробезопасности (аналогично предыдущему пункту, материалы нужно покупать в магазинах, предоставляющих сертификацию);
• отсутствие неровностей, повреждений, дефектов, которые потенциально повлияют на надежность конструкции и дома в целом.

Какие понадобятся материалы:

• брус из дерева (сечение минимум 5х10 см);
• необрезная доска;
• доска 15х5 см;
• крепежи (могут быть саморезы, гвозди);
• отвес;
• уровень;
• проволока отожженная с толщиной примерно 4 мм;
• ножовка;
• рулетка;
• молоток;
• топор;
• нож.

Чем лучше, качественней и легче применение инструмента и материалов, тем проще и быстрее будет провести все работы. Как сделать крышу мансардного типа с качественным материалом, рассмотрим ниже.

Устройство мансарды

Мансардные крыши очень похожи на простые скатные крыши. У каждого вида подобных крыш имеются свои особенности в конструкции, но в целом все они имеют общие элементы, рассмотрим их:

1. Кровля. Поверхность крыши, которая находится снаружи, служит для защиты от дождя, снега и другой непогоды;
2. Обрешетка. В основном это доски из дерева, к ним прикрепляется кровля;
3. Коньковый прогон. Внешняя часть всей конструкции крыши;
4. Стропила. Это наслонные или висячие ребра жесткости всей конструкции. Для мансарды используют именно наслонные стропила;
5. Внутренние опоры. Вертикальные балки служат для обеспечения прочности и устойчивости крыши;
6. Изоляционный слой. Между стенами помещений и кровлей кладется изоляционный пирог из нескольких слоев, что позволяет соблюдать температурный режим во всем помещении мансарды. Изоляция включает в себя шумоизоляцию, пароизоляцию, а также толстый слой теплоизоляции. Безусловно, сохранность самой кровли напрямую зависит от правильной изоляции крыши.

Видео, которое поможет при работе:

Вентиляция мансардной крыши

Прежде всего стоит отметить разновидности систем вентиляций, которые устанавливают вообще в доме и в частности в конструкции мансарды:

• Естественный приток и вытяжка;
• Принудительный приток и вытяжка;
• Естественный приток и принудительная вытяжка;
• Принудительный приток и вытяжка.

Самым простым решением, требующем минимальное количество затрат является первый вариант системы вентиляции. Для обеспечения в такой разновидности конструкции постоянного притока воздушных масс можно применить оконные или стеновые устройства-клапана.

Вентиляция в пространстве крыши для мансарды проходит естественным образом, воздушные потоки самопроизвольно передвигаются под материалами кровли.

Направлены потоки воздуха с нижней части системы (от карниза) к верхнему (к коньку). В некоторых случаях для обеспечения крыше вентиляции достаточно соорудить грамотно всю конструкцию и в дополнительных устройствах не будет необходимости.

В такой системе также имеются слои, которые обеспечивают вентиляцию мансардной крыши.

Представлены такие слои:

• Перекрытием;
• Каркасом здания;
• Карнизом;
• «Подошвенной» доской;
• Стропильной системой;
• Направленным движением воздуха.

Вентиляция

Мансардная стропильная система своими руками

Ввиду того, что конструкция кровли напрямую зависит от расположения несущих стен, ширины или асимметричности пролётов, площади перекрытия, мы приведём только общие правила монтажа. Все рекомендации по применению врубок и затяжек RMNT.RU уже давал в статьях «Стропильная система», «Двускатная стропильная система», «Стропильная система двускатной крыши своими руками», «Вальмовая стропильная система». Методы крепления и сочленения элементов справедливы для любого вида кровли на основе деревянной рамы.

Правило № 1

При прямых скатах проекция рабочей части стропил (расстояние от опоры до опоры) не должна превышать 2 метра.

Таблица нормы пролёта (длины стропилы) для разной толщины стропильной ноги

В данном случае подстропильная затяжка (ригель), которая соединяет стропилы в средней или верхней части, считается опорой.

Правило № 2

Шаг стропил мансардной стропильной системы зависит от толщины и конструкции стропильных ферм.

Таблица зависимости шага от толщины

Примечание. Все приведённые величины и пропорции зависимости взяты из нормативно-справочной литературы.

Правило № 3

При ширине пролёта пологой (верхней) части ската более 3 метров обязательны промежуточные опоры. Пологий скат будет так или иначе аккумулировать снег, который весной и осенью имеет вес воды. Даже хорошо раскреплённая ферма со временем будет деформироваться на значительных пролётах под действием гравитации (от своего веса).

Правило № 4

Даже короткие стропильные ноги следует обязательно усиливать откосами и тягами везде, где это возможно. Любая стропильная система работает как одна сплошная рама и таким образом держит форму. Чем больше элементов раскрепления, тем выше её устойчивость к деформации. Особенно это актуально для пологих скатов и «карманов» стен.

Правило № 5

Старайтесь избегать креплений «внакладку», особенно если нагрузка передаётся не через силу трения на поверхность другого элемента, а на стержень, предназначенный для затяжки.

Цель стяжки элементов резьбовыми тягами и турбовинтами не в том, чтобы усилить деревянный узел металлическими стержнями, а в том, чтобы сильнее прижать плоскости, создав максимальную силу трения, которая и будет удерживать их в связке. Так же работают саморезы и турбовинты. Идеально, если на плоскости нанести столярный клей.

Постоянные вертикальные стойки устанавливайте на врубки. Это займёт больше времени на монтаж, но прибавит 5–7 лет жизни конструкции. Самые слабые места мансардной фермы — соединения переломов ската. Они обязательно должны иметь вертикальную опору.

Мансардный этаж — разумное решение для реконструкции любого здания. Перед принятием такого решения обязательно убедитесь в несущей способности стен. Увеличение жилой площади дома почти вдвое даст ему новую жизнь, причём за небольшие средства (в сравнении с фундаментным строительством).

Виды крыш мансардного типа

Дать полную классификацию невозможно, в каждом проекте допускаются индивидуальные изменения, конкретные решения принимает застройщик. Рассмотрим лишь главные виды крыш мансардного типа по общепринятой классификации.

Односкатные

Самые простые конструкции, встречаются нечасто. Мансардные помещения с ограниченными размерами из-за низкой высоты, противоположные стены располагаются на различных уровнях. Такие мансардные крыши рекомендуется ставить на небольших дачах, банях, гаражах и иных хозяйственных пристройках.

Односкатная мансардная крыша

Двускатные

Наиболее распространенные, имеют огромное количество вариантов, могут быть симметричными (конек посредине здания) или асимметричными. Фронтоны на линии фасадных стен или смещены внутрь чердака для обустройства балкона мансарды. Угол наклона скатов должен обеспечивать удобную для проживающих высоту помещений. Двускатные крыши могут быть простыми и ломанными.

Двускатная кровля мансардная

Ломаные имеют более сложную конструкцию, но дают возможность значительно увеличивать полезный объем чердачных помещений. Именно это тип в настоящее время имеет самую широкую популярность среди застройщиков. Ломанные крыши для мансарды используются не только при строительстве коттеджей, но и относительно небольших построек.

Ломаная крыша мансардная

Вальмовые (четырехскатные)

Самые сложные по конструкции крыши, устанавливаются на домах с большой площадью. Отличаются увеличенными параметрами устойчивости к ветровым и снеговым нагрузкам, могут быть простыми четырехскатными и сложными многощипцовыми. Такие типы крыш применяются только на престижных зданиях, к строительству привлекаются самые квалифицированные кровельщики.

Вальмовая крыша с мансардой

Четырехскатная крыша с мансардой

Мансардные крыши с балконами

Рекомендует ставить на больших домах, несколько ограничивают внутренние чердачные помещения. Балконы могут быть открытыми и закрытыми, размеры и материал изготовления площадок зависит от материала изготовления фасадных стен.

Балкон в крыше мансарды

Каркасный дом с балконами

Фото мансардной крыши с балконом

Если вы учли вышеизложенные факторы, закупили материалы и доборные комплектующие, решили вопросы со строителями, то можно начинать возведения мансардной крыши.

Технология строительства помещения чердачного типа

Технология строительства мансарды заключается в качественном и последовательном выполнении таких работ:

1. Разработка проекта строительства мансардного этажа или его переоборудования.
2. Демонтаж старых кровельных конструкций.
3. Укрепление стеновых конструкций верхнего этажа.
4. Устройство гидроизоляции и теплоизоляции потолочных перекрытий.
5. Строительство торцевых стен мансардного помещения.
6. Возведение мансардной кровли, ее утепление и отделка.
7. Установка чердачных окон.
8. Обустройство нового жилого помещения.

Для работы понадобится приобрести материалы и инструменты. Обычно необходимо иметь стеновые панели (или другой материал) для обшивки торцевых стен чердачного помещения, теплоизоляционные материалы для стен и скатной кровли, кровельные материалы, балки для конструкции кровли, отделочные материалы и т. д.

После подготовки всего, что потребуется для строительства, разработки проекта можно начинать основные работы. Сначала необходимо сделать каркас для крыши. Стропила можно сделать из брусьев размером 50х150 см. Конструкцию необходимо хорошо закрепить, установить стропы, опорные блоки, возвести стены мансарды и установить стропила. Стропильная конструкция должна быть смонтирована надежно и точно. После этого устанавливают ступенчатые скосы стен, перегородки мансардного помещения, и выполняются работы по утеплению и гидроизоляции чердака. Далее следует соорудить обрешетку для крыши мансарды, уложить теплоизолятор на нее, укрепить его и потом отделать крышу кровельным материалом. После этого выполняется установка дверей и окон, внутренняя отделка и обустройство помещения.

Крыша мансарды

Для того чтобы понимать, как сделать крышу на мансарде правильно, не лишними будут знания об особенностях такого помещения. Протечки в крыше и другие дефекты кровли скажутся негативно на всем здании в значительно большей степени, чем те же дефекты обычной чердачной крыши. В этом случае вода будет поступать в жилую комнату, что, скорее всего, приведет к ремонту помещения.

Основной особенностью мансардной кровли является то, что она подвергается воздействию влаги как снаружи и сверху (снег, дождь и т. д.), так и снизу (образование конденсата из влаги воздуха жилых помещений нижних этажей). Для устранения этой проблемы технология строительства мансарды предусматривает устройство специального парозащитного слоя, который препятствует проникновению влажного и теплого воздуха из жилых комнат к черепице.

Ломаная крыша

В этом случае линия скатов преломляется и разделяется на два участка — верхний под максимально острым, а нижний под максимально тупым углом к горизонту. Нижний участок ската зачастую делают почти вертикальным, до 80°. К такой конструкции чаще всего прибегают при надстройке или на домах малой площади. Перекрытие используется на 80–85% и это хороший показатель, если невозможно (или невыгодно) поднимать стены до «1,5 этажа».

Преимущества:

1. Простая и лёгкая конструкция из дерева.
2. Относительно высокая эффективность реализации жилого пространства.
3. Меньшее скопление снега на скатах.
4. Более удобное расположение окон и их проще монтировать.
5. Стропильные фермы для небольших пролётов можно изготовить на полигоне или в цеху.
6. Сохраняется возможность устройства чердака.

Недостаток: неказистый (стандартный, узнаваемый) внешний вид.

У всех вышеперечисленных видов есть общий признак — в мансардных этажах можно использовать только мансардные окна.

Примечание. В строительстве нет нерешаемых задач. Можно добиться вертикальной (стандартной) установки окон, но это приведёт к существенному усложнению конструкции и удорожанию работы.

При выборе мансардного устройства стропил достигаются следующие цели:

1. Надстройка жилого этажа на существующем здании.
2. Лёгкая конструкция жилого помещения.
3. Комбинированная функция (кровля и комната) экономит время на возведение.
4. Наружные стены — элементы кровли — выполнены из каркаса стропил, который обычно дешевле стенового материала.
5. Относительная лёгкость готовой конструкции не требует существенного усиления фундамента.
6. Уменьшается площадь скатов, расположенных под острым углом к горизонту, т. е. уменьшается площадь скопления снега.

Выбор формы крыши

С силу разнообразия форм для мансардной кровли сложно выбрать наиболее оптимальный вариант. Основным критерием выбора станет не только бюджет на строительство, но и общий архитектурный проект дома. Типы мансардной крыши следующие:

• Односкатный – простейший тип кровли для частных домов, который легко воплощается своими руками. Но для проекта с мансардой не всегда подходит, поэтому редко используется.
• Двускатный, или щипцовый, – тип конструкции, когда каждый “смотрит” в противоположные стороны, соединяясь коньком. Такая крыша мансардного типа проста в исполнении, не требует сложных расчетов. Каждый свес такой конструкции позволяет избежать скопления воды или снега, обеспечивая самоочищение. Такая мансардная крыша идеальна для дома из бруса или кирпича.
• Ломаный тип конструкции требует больших трудозатрат и финансов на строительство. Стропила в таком случае состоят из нескольких частей, образуя ломаные линии. Такой тип крыши используется для увеличения подкровельного пространства или для придания пространству нестандартной формы. Как правило, такая кровля дает возможность создания внутреннего пространства без покатых стен, что не отличит комнату в мансарде от обычного жилого помещения.
• Вальмовый тип конструкции считается наиболее надежным и долговечным. Внешне это классический двухскатный силуэт, а внутри – обширное подкровельное пространство.

Способы монтажа мансардной крыши

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

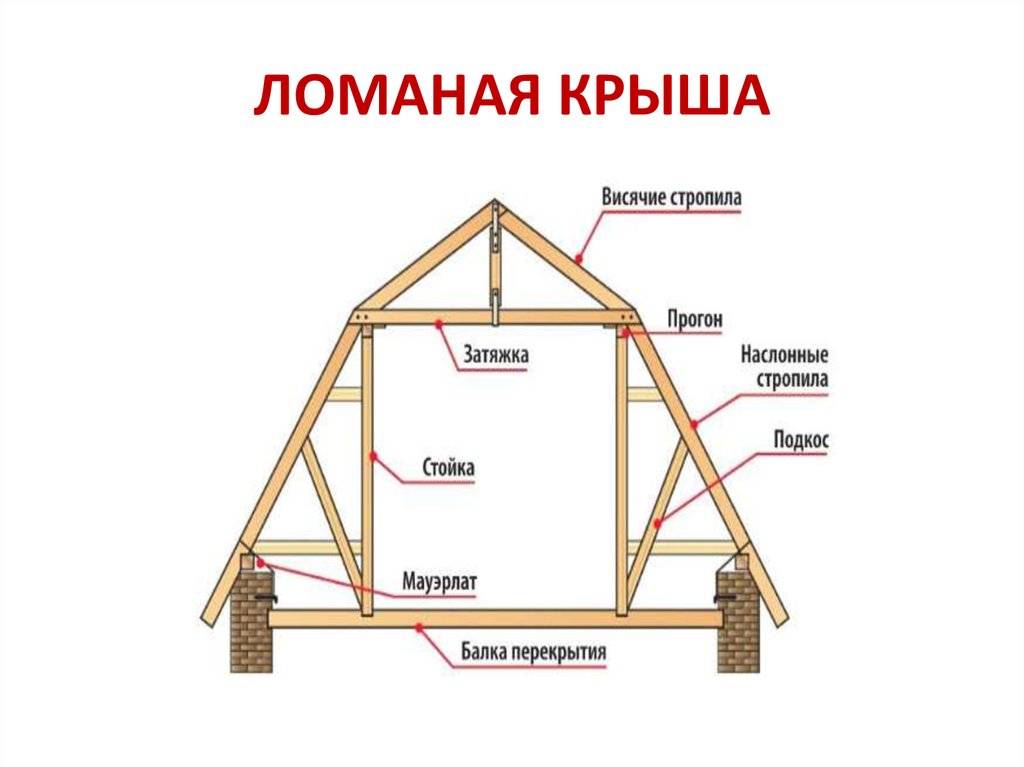

Стропильная система мансардной крыши. Расчет и возведение

Схема стропильной системы ломаной двускатной кровли достаточно проста. Состоит она из таких элементов, как:

• Мауэрлат – брус, прикрепленный к стенам, на который опираются ноги;
• Наслонные (нижние) стропила;
• Висячие стропила (верхние);
• Стойки, подкосы и затяжки.

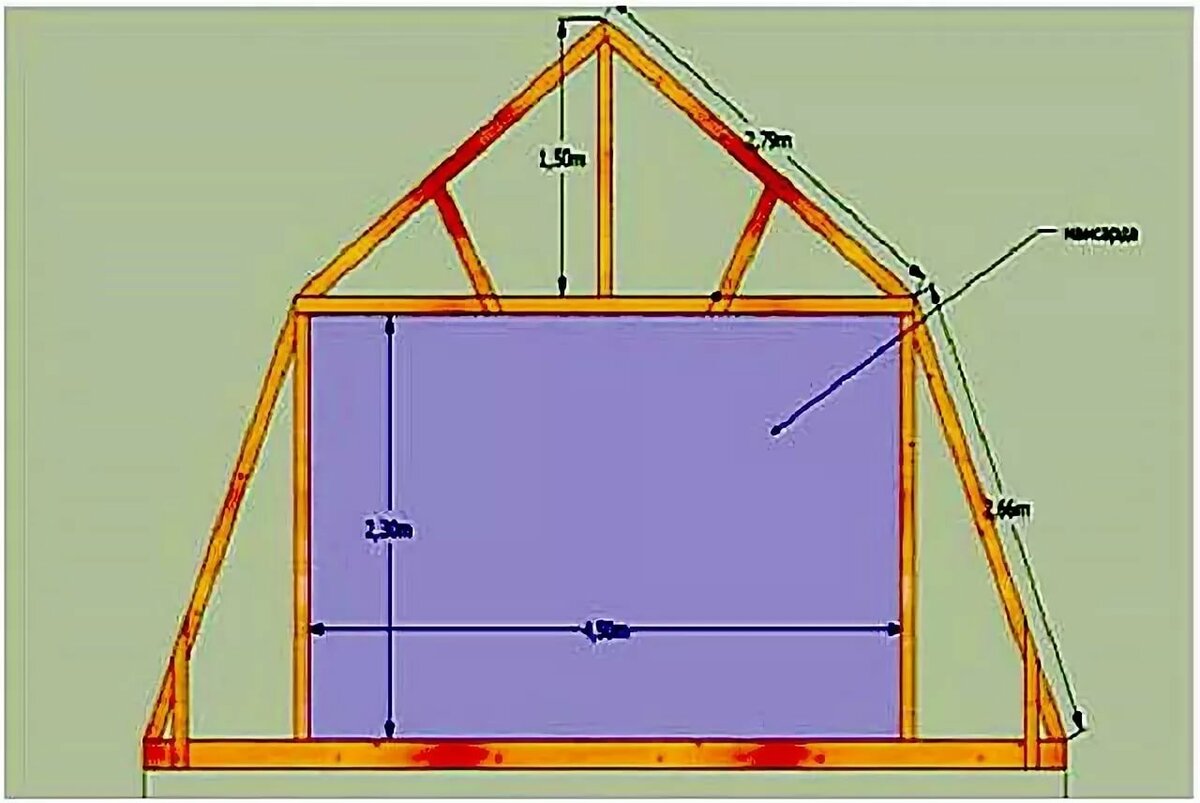

Строительство мансардной крыши стоит начинать только после составления проекта и расчета длины всех необходимых элементов стропильной системы. Прежде всего следует выбрать угол наклона скатов (для нижней части он обычно больше, чем для верхней), а также высоту будущей комнаты в мансарде. После этого длину элементов можно будет рассчитать по формулам:

Длина наслонного стропила	С=A/sin β, где С-длина наслонного стропила, А-высота комнаты в мансарде, β-угол ската. К полученному результату С в этом случае необходимо будет добавить еще сантиметров 40-50 на козырек.
Длина затяжки (ригеля)	Е=С2-А2, где Е-ширина «глухого» угла. D=N-2E, где D-длина затяжки, N-ширина здания.
Длина висячего стропила	I=D/2, W=I/cos β, где W-длина висячего стропила Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Итак, все расчеты выполнены. Теперь посмотрим, как возводится мансардная крыша своими руками, а вернее ее стропильная система:

1. 1) В первую очередь на анкерные болты, залитые в стены при возведении, крепится мауэрлат;
2. 2) Далее выставляются стойки (их длина равна высоте жилого помещения в мансарде). Фиксируют их с помощью временных распорок;
3. 3) Затем монтируют прогон;
4. 4) На него кладут затяжку;
5. 5) На следующем этапе устанавливают нижние стропила. Расстояние между ними обычно составляет ;
6. 6) Монтируют верхние стропила;
7. 7) Обшивают фронтон.

Составляющие стропильной системы чаще всего крепятся друг к другу посредством оцинкованных уголков. Раскраивать ноги лучше всего по шаблону. Делается он из тонкой доски, ширина которой равна ширине самих стропил.

Кровельный пирог крыши мансарды

Крыша мансарда своими руками должна возводиться с соблюдением всех положенных технологий. Для кровельного пирога они таковы:

Важно: Гидроизоляционная пленка должна быть прикреплена с провисом. Дело в том, что кровля подвержена разного рода подвижкам

В случае сдвига элементов в результате усадки или по каким-либо другим причинам, установленная внатяг пленка может просто порваться.

Утепление крыши

Совет: Окна мансарды устраиваются между стропилами. В том случае, если предполагается использовать заводской вариант рамы, стоит сделать расстояние между ногами в 80см. Именно на такой шаг рассчитано большинство покупных окон. Надеемся, теперь вам более или менее понятно, как построить мансардную крышу. При наличии хотя бы минимума опыта в строительстве, разобраться во всех тонкостях сборки этой конструкции будет не сложно.

Видео по теме “Крыша мансарда своими руками”:

Расчеты, которые нам понадобятся при строительстве

Приступая к вычислениям, помните: большой угол наклона предполагает значительное уменьшение площади скатов. Это, в свою очередь, сводит к минимуму сопротивляемость крыши к ветровым нагрузкам. При сильных порывах кровля может быть подвержена значительным повреждениям

Поэтому так важно соблюсти баланс между желаемой высотой крыши и ее способностью выдерживать нагрузки

Уклон скатов

Регионы с сильными ветрами требуют небольшого наклона кровли: 15-20°. Угол в 35-40° подойдет для местности с умеренными ветрами. В регионах, где выпадает значительное количество снега, требуется больший наклон – оптимально будет от 45°. Полные данные о снеговых и ветровых районах содержатся в СНиП 2.01.07-85, пункты 5 и 6. Там же указаны условия расчетов нагрузок на мансардную крышу: чертежи нужно будет делать опираясь на них.

Расчет площади крыши

На основе информации, приведенной выше, необходимо рассчитать и спроектировать стропильную систему, на которую будет опираться крыша. Далее, чтобы определиться с количеством кровельного материала и мансардных окон, нам необходимо сделать расчет мансардной крыши, а точнее, ее площади.

Вариант размеров мансарды под двускатной крышей

Длина дома пусть будет 8м, стропильная нога – 3,68м, а свесы – по 0,5 метров, как боковые, так и фронтальные. При вычислениях не нужно учитывать дымоходы, воздуховоды, мансардные и слуховые окна.

Выбор кровельного материала и расчет его количества

Выбор кровельного материала зависит от величины уклона скатов. В силу некоторых технических и физических особенностей каждый материал требует определенного градуса наклона. Необходимые данные для выбора кровли приведены в следующей таблице:

Таблица соответствия видов материалов уклону скатов

Теперь о подсчете количества нужного материала. Он делается на основе параметров стропильной системы, как то: ширина, толщина стропил и расстояние между ними. Также учитываются аналогичные сведения, касающиеся обрешетки, размер свесов и листов покрытия. Чтобы не биться над формулами, можно воспользоваться вот таким онлайн калькулятором: http://www.zhitov.ru/roof2/

Строительство крыши-мансарды

Строительство мансардной крыши включает в себя монтаж стропил, укладку слоев гидро- и теплоизоляции, строительство обрешетки и финишную отделку крыши кровельным материалом.

Шаг 1. После того как будут построены стены дома, начинается создание стропильной системы мансарды. Стропила устанавливаются с выбранным шагом, опираясь на мауэрлат и коньковый брус.

Установка стропил

Стропила опираются на коньковой брус

Стропильная система

Шаг 2. Если дом строится по каркасной технологии, то проще всего элементы кровли собрать на земле, а потом поднять на крышу. Сборка конструкции производится из брусьев (100х50 мм – для каркасной части и 150х50 мм – для основания). Нижний элемент конструкции делится на два – находится середина. В каждую сторону от нее откладывается расстояние, равное половине ширины комнаты-мансарды.

Сборка элементов производится на земле

Нижний элемент конструкции разделен на две части

Шаг 3. Бруски такой же длины, как и высота будущей комнаты, приколачиваются к нижнему брусу в районе нанесенных крайних отметок.

Крепится брусок 220 см

Шаг 4. Приколачивается брусок, обозначающий потолок комнаты.

Элемент, обозначающий потолок комнаты

Шаг 5. На потолочном брусе снова находится середина, в районе которой приколачивается опора для стропил крыши. Чем этот брусок длиннее, тем круче будет скат крыши.

Опора для стропил

Шаг 6. На вертикальном брусе отмечается середина. Производится установка стропил-скатов крыши. Они будут идти от этого бруска, касаясь «стен» комнаты, до края крыши. Формируется конек крыши.

Устанавливаются стропила

Формируется конек крыши

Шаг 7. Система устанавливается на мауэрлат крыши над крыльцом. Такая же конструкция собирается и крепится с другой стороны крыши. По подобной схеме собираются другие части стропильной системы, которые также устанавливаются на предназначенное им место с определенным шагом.

Установка готовой конструкции

Стропильная система собрана

Шаг 8. Каркас мансарды обшивается пароизоляционным материалом, отдельные полосы которого укладываются внахлест, соединяясь между собой скотчем.

Стыки полос изоляционного материала проклеиваются скотчем

Шаг 9. Гидроизоляционный материал при помощи брусков и гвоздей фиксируется на стропильной системе.

Крепление материала к стропильной системе

Шаг 10. Кровля утепляется минеральной ватой, которая укладывается на гидроизоляционный материал между стропилинами.

Утепление крыши минеральной ватой

Шаг 11. Сверху утеплитель тоже закрывается гидроизоляционным материалом, полотна которого укладываются с нахлестом друг на друга не менее 15 см. Фиксация производится при помощи брусков.

Фиксация гидроизоляционного материала

Шаг 12. «Пирог» крыши зашивается плитами OSB или другим выравнивающим материалом. После этого производится монтаж кровельного материала.

Обшивка кровельного пирога плитами OSB

Как сделать расчет кровли

Для того, чтобы сделать расчет количества кровельного материала, утеплителя, гидро- и пароизоляционной пленки следует прежде всего определить площадь будущей кровли. Особенно сложно выполнить необходимые расчеты в том случае, если кровля ломаная и имеет сложную конфигурацию. При этом рисуется схема мансардной крыши и разбивается на простые геометрические фигуры. Далее вычисляется площадь каждой фигуры. Полученные результаты складываются.

Площадь треугольника вычисляется по формуле S=(bxh)/2, где b – длина основания треугольника, h – его высота. Формула расчета площади трапеции – S=((a+b)/2)xh, где a и b – основания трапеции, h – ее высота. Формула круга – S= пxr2, где r – радиус круга. Число п=3,14
Мансардная крыша. Чертежи позволяют без проблем рассчитать площадь кровли

Как рассчитать угол наклона скатов крыши частного дома? Для этого необходимо учитывать следующие факторы:

1. Используемый кровельный материал. Производители всегда указывают какой минимальный и максимальный угол наклона допустим для того или иного его вида;
2. Климатические условия. Мансардная крыша своими руками устраивается с учетом того, в каком регионе расположено здание. Чем круче угол наклона, тем большую нагрузку на кровлю будет оказывать ветер. Но при этом нагрузка от снега и льда на кровельный пирог и стропила будет меньше;
3. Назначение постройки. Конструкция мансардной крыши в нашем случае должна разрабатываться с учетом того, что в последующем это будет жилое помещение. Поэтому рекомендуется выбирать такой угол, чтобы высота от балки перекрытия до верхней точки кровли была не менее 2,5 м с учетом толщины теплоизолятора и обшивки.

Расчет стропильной системы мансардного этажа (шаг, сечение брусьев, наличие ригелей и т.д) выполняется с учетом максимально допустимого прогиба стропил по длине. При этом должны быть соблюдены нормативы СНиП.
