Мансардная крыша своими руками: чертежи и этапы, как строится мансардная крыша дома

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Статья по теме:

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

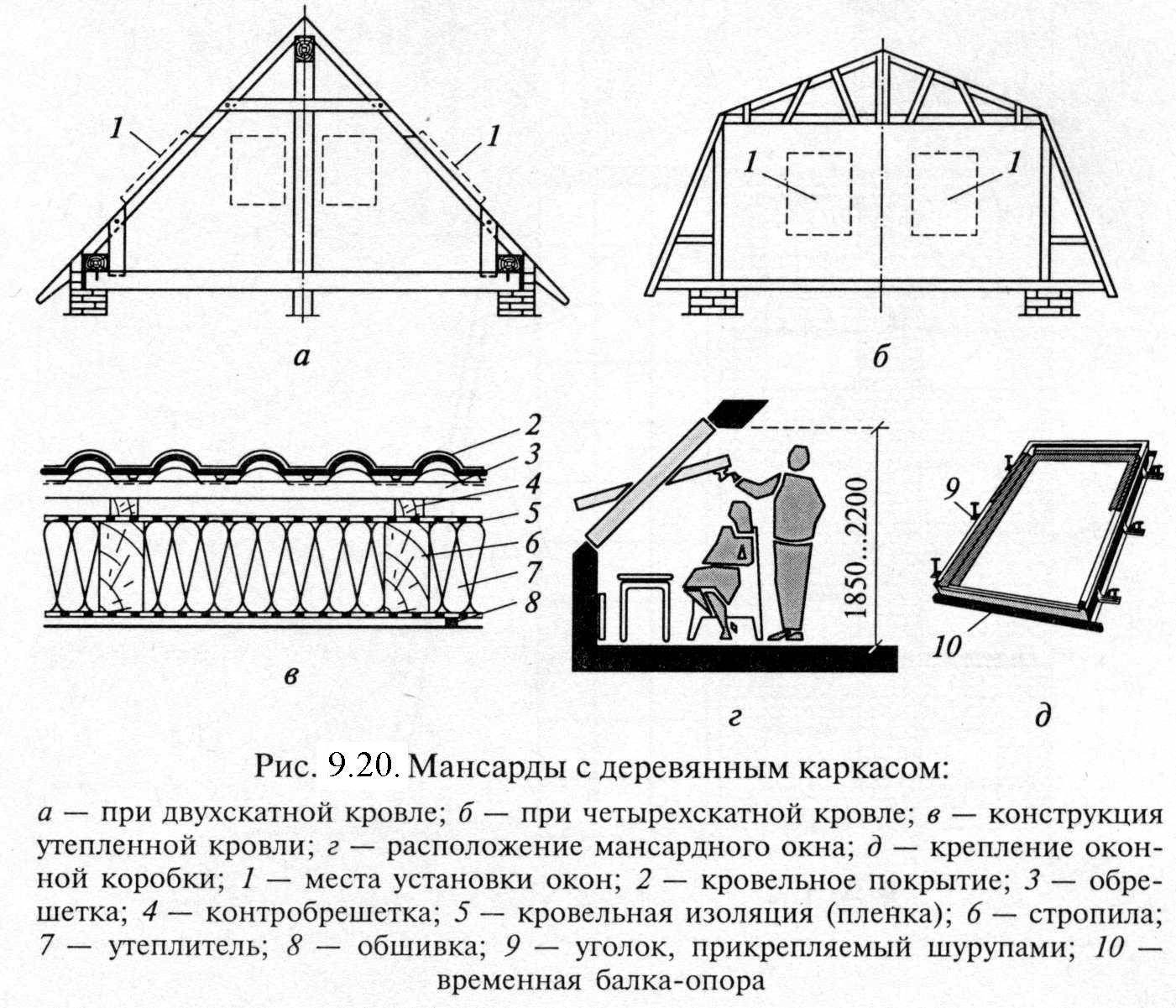

Классическая схема устройства стропильной системы мансардной крыши

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Сооружение фронтонов

Фронтон — часть стены, ограниченная скатами крыши, а снизу карнизом. У ломаной крыши он имеет пятиугольную форму. Для строительства фронтона необходимо усилить первую стропильную ферму, дополнить конструкцию стойками, так чтобы получился каркас.

• Если на фронтоне будут располагаться окна, для них оставляют проемы. Все остальное пространство обшивается «дюймовкой».
• Фронтон ломаной крыши можно монтировать до кровельных работ или же после. Первый способ хорошо тем, что скаты не будут затруднять работу, а второй тем, что геометрия скатов уже задана.
• Щипцовое пространство также нуждается в утеплении, которое чаще всего осуществляется внутри.
• Профессиональные кровельщики советуют для термоизоляции ломаной крыши использовать базальтовую минеральную вату или утеплители на основе пенополистирола.

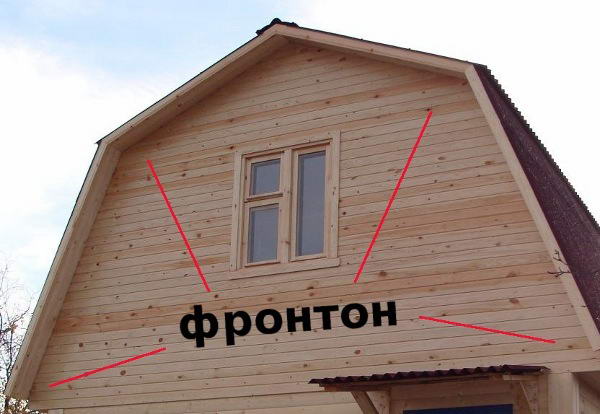

Фронтон мансардной крыши

Следующим шагом будет монтаж досок карниза по периметру строения. Размер пиломатериала может составлять 25х150 мм. Далее приходит время монтажа водосточной системы, в которой нуждается ломаная крыша.

Своими руками установить конструкцию не сложно, однако после настила кровельного материала сделать это будет сложнее. Если используются металлические фиксаторы желоба, то их нужно закрепить прямо на стропила под гидроизоляцию, а если пластиковые — на лобовую доску.

Работа со стропилами

Чтобы разобраться, как сделать крышу мансардного этажа, нужно оценить выбор стропильных ног, которые будут крепиться. Если речь идет об установке ломаного типа, то нужны два типа. Те стропила, которые монтируются внизу, должны крепиться к опорам, выдвигаемым за периметр здания. Также можно осуществлять монтаж к мауэрлату.

Верхняя часть должна устанавливаться на арку.

Изготовление мансардной крыши своими руками предполагает определение мест монтажа стропил. Для этого с помощью красящих материалов нужно сделать предварительную разметку. Срезы должны четко становиться на опоры – не допускаются трещины, несостыковки, неровности.

Простая мансардная крыша своими руками пошагово может предполагать укрепление. Его делают обожженной проволокой – фиксируют ей основные элементы, закрепляемые между собой.

После установки каркаса делается обрешетка, крепится, затем монтируется утеплитель

Важно рассчитать его размер заранее, продумать вид материала. Крепится утеплитесь в зависимости от особенностей – применяются клей, крепежи

Также необходимо учитывать необходимость гидроизоляции, поскольку утеплительный материал без таковой портится. В ее качестве выступает прочная пленка, другие материалы, совместимые с утеплителем.

При монтаже не должны допускаться открытые полости – без утеплительного материала они будут пропускать холодный воздух, могут просачивать влагу, если гидроизоляция повредится из-за разной нагрузки. Это в целом способно свести на «нет» всю установку утепления, если крыша мансардного этажа своими руками частично не утеплена.

Также важно подобрать место для вентиляции, но ее обустраивают так, чтобы гидроизоляция хорошо покрывала теплоизоляционный материал. Обшивка кровельным материалом осуществляется на последнем этапе

Как видите, устройство мансардной крыши своими руками – несложное занятие, если знать все этапы и понимать специфику установки.

Мансардная крыша своими руками, чертежи с размерами, подробности и правила необходимо учитывать для достижения высокого уровня надежности установки и длительного срока службы.

Достоинства и недостатки мансардной крыши

К преимуществам строительства мансарды стоит отнести:

• наличие дополнительного пространства. Даже при слишком узкой кровле, одноэтажный домик можно увеличить в полтора раза, сделав в нем дополнительную жилую комнату;
• дополнительное место для хранения вещей. Здесь можно обустроить не просто кладовку, но и место отдыха, комнату для хранения наград, медалей, обустроить рабочий кабинет или мастерскую;
• красивый вид из окон;
• эстетичный вид постройки. Сложная кровля с красивыми и различными формами гармонично вписывается в любой ландшафтный дизайн;
• возможность красиво обыграть интерьер помещения. Здесь можно разместить балки, сделать комнату в стиле лофт;
• большое количество света в помещении за счет окон, расположенных в крыше.

К сожалению, мансардная крыша имеет и некоторые недостатки:

• необходимость заказать нестандартные окна, стоимость которых довольно высокая;
• необходимость проведения дополнительных теплоизоляционных работ;
• дополнительные расходы на покупку стройматериалов;
• подведение коммуникаций.

Что лучше мансарда или второй этаж

В пользу мансарды говорят такие факты: ниже стоимость строительства, лучшее утепление жилой площади, меньшая нагрузка на фундамент. В целом же, мансарда является изюминкой дома, придает ему определенный колорит.

Если по существу, то полноценный 2-й этаж практичнее и проще в плане реализации, чем мансардный. Тут всё зависит от ситуации, если дом проектируется, то лучше сразу предусмотреть второй этаж, т.к. устройство мансарды более хлопотная задача. А если дом жилой и имеет крышу мансардного типа, то будет разумно оборудовать в ней жилую комнату вместо чердака «для нужных вещей».

Отличие мансарды от второго этажа – сравнительные характеристики

Если попытаться сравнить что лучше, мансарда или второй этаж, то получится примерно следующая картина.

Параметр	Мансарда	Второй этаж
Стоимость	Ниже. Величина экономии зависит от вида мансарды	Выше
Длительность работ	Ниже по сравнению со строительством этажа	Высокая
Высота вертикальных стен	До 1,5 м.п.	Свыше 1,5 м.п.
Нагрузка на фундамент и несущие стены	Ниже	Выше
Объем воздуха	Ниже за счет скошенных стен	Выше
Площадь	Полезная площадь меньше за счет «глухих» зон в месте примыкания кровли к стене	Выше
Планировка помещения	Планировка мансардного этажа осуществляется с учетом наличия глухих зон	Свободная
Площадь участка	Не изменяется	Не изменяется
Освещенность	Лучше, за счет наклонных окон света проникает больше	Зависит от количества и места расположения окон. Кроме того, глубокий откос окна задерживает 2/3 солнечного света
Площадь остекления	На 25% меньше, нежели при использовании вертикальных окон	Минимум 1:8 к площади поверхностей стен (зависит от месторасположения)
Окна	Наклонные мансардные	Вертикальные
Температурный режим	При правильном выполнении всех этапов работ практически одинаковый	При правильном выполнении всех этапов работ практически одинаковый
Потери тепла	Выше	Ниже
Потребность в теплоизоляционном материале	Ниже	Выше. Перекрытие над этажом нужно утеплять
Эстетичность строения	Дом с мансардным этажом смотрится более элегантно и необычно	Типовая конструкция

Однако стоит отметить, что есть случаи, когда нельзя строить мансардный этаж. Например:

несущие стены и фундамент могут не выдержать дополнительной нагрузки;

стены построены из пористых материалов, которые могут разрушиться.

малые габариты дома. При обязательной высоте в 2,3 м. (по санитарным нормам, СНиП ограничивается 1,5 м) трудно обустроить полноценное жилое помещение при незначительной площади поверхности. Если ширина дома менее 5 м.п. возводить мансарду нет смысла. Полученная площадь будет незначительна, а затраты на нее велики.

Конструкция стропильной системы

Составные части стропильного каркаса мансардной крыши ничем не отличаются от конструкции других видов скатных крыш. В него входят:

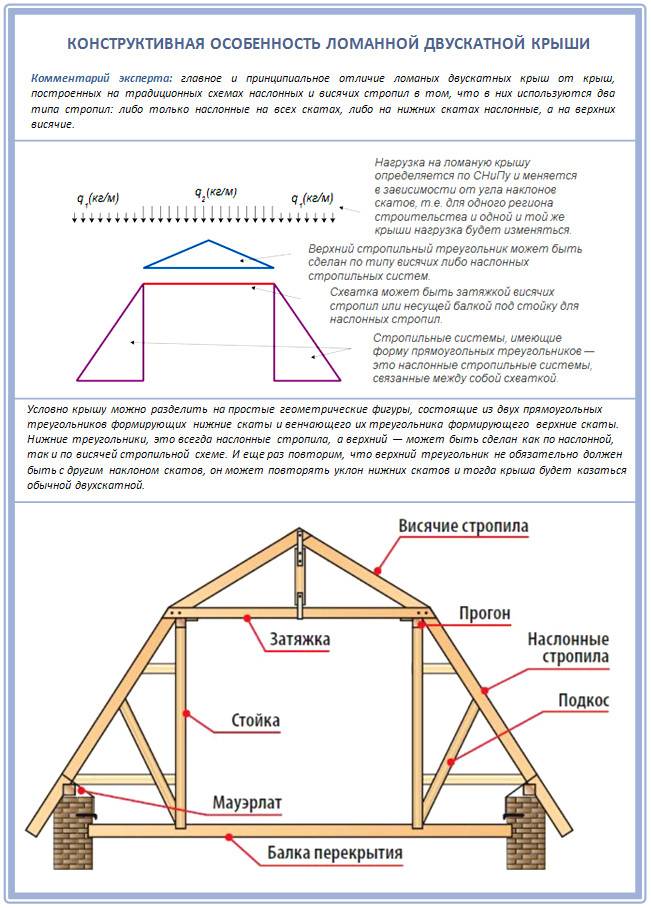

Схема устройства стропильной системы

• Мауэрлат. Основание крыши, своего рода фундамент, который берет на себя вес крыши и распределяет по периметру опорных стен. Его изготавливают из бруса размером 150х150 мм или толще. Установка мауэрлата выполняется с помощью анкерных болтов или шпилек, вмонтированных в армобетонный пояс. Межу поверхностью стены и брусом прокладывают гидроизоляционный слой или обрабатывают его битумной мастикой. Очень важный момент крепежа заключается в расчете мест установки шпилек, расстояние между ними выбирают так, чтобы не попасть под стропильные ноги.

• Стропила. Это элементы стропильной системы, которые формируют уклон крыши. Верхушка стропильной ноги закрепляется на коньковый брус, а низ – на мауэрлат или стойку, если речь идет о верхних стропилах ломанной крыши. Ноги изготавливают из досок 50х150 мм или 100х150мм. Расстояние между ними называют шагом, оно варьируется от 50 до 120 см в зависимости от веса кровельного материала. Взаиморасположение и сечение стропильных ног описывает схема стропильной системы, облегчающая монтаж.

• Стойка. Стойки поддерживают конек или, что более распространено в , среднюю часть стропильных ног. Стойки изготовляют из бруса, сечение которого совпадает с размером мауэрлата. Их размещают на балки перекрытий, поэтому расстояние между стойками соответствует их шагу.
• Подкос. Подкосами принято называть элемент, поддерживающий стропильные ноги, имеющий угловое расположение. Основная задача подкоса – снижение прогиба стропил под тяжестью собственного веса.
• Затяжка. Затяжку выполняют из прочных досок сечения, соответствующего размеру стропил. Ее крепят горизонтально, стягивая пару стропильных ног в верхней или нижней части. Чем меньшее расстояние между затяжкой и коньком, тем толще должен быть этот элемент, так как нагрузка на него больше. Установка затяжки снимает распирающую нагрузку, которая воздействует на стропила.

В большинстве случаев элементы стропильной системы выполняют из древесины высокого качества. Чтобы избежать деформацию в процессе эксплуатации, ее необходимо высушить до влажности 15-18%, обработать антисептической пропиткой глубокого проникновения и антипиреном, если вы планируете вывод дымохода на крышу.

Подготовительный этап

Начать строительство стоит с разработки проекта или схем, на которых будет нарисована будущая конструкция. Чаще всего кровля, которая применяется для мансардного этажа — двухскатная, но возможно использование и вальмовой четырех скатной. Двухскатная конструкция позволяет предусмотреть во фронтонах полноценные окна.

Конструкция двускатной мансардной крыши

В случае применения вальмы для освещения помещений возможно установить только мансардные оконные проемы. Такой вариант может стать более трудоемким в плане установки элементов крыши и разработки внутренних интерьеров. Снижение затрат при вальмовой кровле достигается за счет отсутствия фронтонов (особенно экономия будет заметна в кирпичном доме, где достаточно велика стоимость материалов и самих работ по монтажу стеновых ограждений).

Строительство мансарды своими руками начинается с определения геометрических размеров и форм кровли. Ранее уже говорилось о выборе типа стропильной системы дома (двускатная, вальмовая), после чего нужно будет определиться с тем, будет скат прямым или ломаным. Ломаная конструкция имеет такие недостатки как повышение стоимости и трудоемкости. Ее применение обосновано необходимостью увеличения высоты помещения за счет изменения угла наклона кровли.

Перед тем как сделать мансарду, необходимо также рассчитать все ее несущие элементы на прочность и изгиб, подобрать состав пирога кровли, выполнить теплотехнические расчеты и определиться с материалами. Об этом далее подробно.

Как сделать мансардную крышу из металлочерепицы: краткое описание

Мансардная крыша на основе металлочерепицы отличается ломаной линией ската, два из них расходятся вниз под небольшим углом от центрального конька и переходят к двум нижним. Благодаря такой конструкции объем под кровлей может быть максимально задействован.

Ломаная крыша своими руками может быть создана под вполне обустроенное жилое помещение на мансарде, также помещение на втором этаже загородного дома может быть использовано в качестве творческой студии, игровой комнаты или комнаты для гостей.

Строительство двускатной ломаной крыши будет нелегким, но вальмовую крышу построить своими руками куда сложнее. Даже внешняя громоздкость ломаной крыши станет ее преимуществом, если представить ее как элемент дизайна строения.

А если подобрать правильно материал для кровли, то можно даже визуально уменьшить ее габариты. Кроме того, следует учитывать, что ломаная крыша будет органично вписываться в дизайн дома в виде квадрата. А если строение длинное и узкое, то мансарда под ломаной крышей не сможет быть задействована в полной мере под жилое дополнительное помещение.

Для постройки ломанной мансардной крыши, следует провести такие расчеты:

1. вес кровли;
2. ожидаемая нагрузка от снежного покрова;
3. вес обрешетки и контробрешетки;
4. вес паро- и гидроизоляционных материалов;
5. вес утеплителя;
6. общая длина пролета;
7. углы скатов;
8. шаг обрешетки и стропил;
9. возможные периодические нагрузки.

Способы монтажа мансардной крыши

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

Мансардные крыши, какие они?

Существуют одно-, двухскатные, ломаные, а также многоскатные мансардные крыши. Все они, за исключением, пожалуй, односкатной, довольно привычны нам. А двухскатные крыши можно даже считать символом русской деревни, настолько они популярны.

Типы популярных конструкций

Крыши с одним скатом – самые простые в проектировании и строительстве. Однако при строительстве мансардного этажа особенности конструкции не позволяют рационально использовать все пространство внутри помещения. Односкатные конструкции не приобрели популярности в домостроении на территории России: в зимнее время на них будет скапливаться большое количество снега. Здесь они чаще употребляются для бань и надворных построек: летние кухни, гаражи, сараи и т.д.

Строительство мансардной крыши с одним скатом не имеет большой популярности

А вот двускатные крыши в Росии распространены повсеместно. Такая популярность конструкции обеспечена простотой ее возведения и отличными эксплуатационными качествами в дальнейшем. За счет сильного наклона скатов обеспечивается хороший отток дождевой воды, кроме того, в зимнее время на крыше не так сильно накапливается снег.

Для мансардных этажей крыши с двумя скатами подходят, однако помещение внутри получается небольшое и вытянутой формы. Увеличить пространство можно за счет возведения дополнительных боковых стен. На следующей схеме такие стены отсутствуют.

Каркас мансардной крыши с двумя скатами

Многоскатные мансардные крыши относятся к категории сложных. Их проектирование – довольно трудоемкий процесс. Ошибки, допущенные в проектах мансардных крыш с несколькими скатами, чреваты разрушением мауэрлатов, чрезмерным прогибом стропил мансарды и т.д. Но в остальном многоскатная конструкция будет хорошим решением: большое пространство для мансарды внутри и отличный внешний вид строения снаружи.

Многоскатная мансардная крыша своими руками

Двускатная ломаная конструкция имеет еще название: крыша мансардного типа. Стропильная система сильно отличается от традиционной двускатной крыши, которая описана выше. Самое главное преимущество ломаной конструкции – удобство использования внутреннего пространства – доля «мертвых» зон, которые невозможно использовать рационально, очень невелика. Поэтому при строительстве мансард выбор очень часто падает именно на ломаные конструкции.

Ломаная мансардная крыша своими руками

Важно: ломаные двускатные крыши целесообразно возводить над домами, ширина которых не привышает шести метров. Такое расстояние гарантирует надежность стропильной системы и правильное распределение нагрузок

При работе с большим метражом потребуется изменение обычной для ломаной крыши конструкции.

Мой опыт

При строительстве мансарды я выбрал ломаную крышу. На монтаж стропильной системы был закуплен сосновый брус сечением 50х100 мм. Шаг между стропильными ногами — 90 см, наибольшая длина пролета — 3 метра. Угол наклона кровли — 30 градусов для верхних скатов и 60 для нижних.

Темные закоулки мансарды. Лежень и стойки изготовлены из бруса 100х50 мм.

Обрешетка под кровельный материал (профлист) собрана из необрезной доски толщиной 25 мм. Именно из необрезной — просто потому, что ее цена ниже, а внешний вид при укладке под кровлю не имеет никакого значения. Шаг обрешетки — 25 см.

Ригель стягивает верхние стропила примерно в середине их длины. Подвесной потолок из ГКЛ собран на потолочных профилях, закрепленных к стропильным ногам и ригелям прямыми подвесами.

Благодаря высокому расположению ригеля потолок имеет наклонные участки. Высота мансарды в центре — 2,6 метра, внизу наклонного участка потолка — 1,9 м.

Конструкция стропильной системы доказала свою прочность: четыре сезона она успешно противостоит типичным для севастопольских зим сильнейшим ветрам.

Виды крыш мансардного типа

Дать полную классификацию невозможно, в каждом проекте допускаются индивидуальные изменения, конкретные решения принимает застройщик. Рассмотрим лишь главные виды крыш мансардного типа по общепринятой классификации.

Односкатные

Самые простые конструкции, встречаются нечасто. Мансардные помещения с ограниченными размерами из-за низкой высоты, противоположные стены располагаются на различных уровнях. Такие мансардные крыши рекомендуется ставить на небольших дачах, банях, гаражах и иных хозяйственных пристройках.

Односкатная мансардная крыша

Двускатные

Наиболее распространенные, имеют огромное количество вариантов, могут быть симметричными (конек посредине здания) или асимметричными. Фронтоны на линии фасадных стен или смещены внутрь чердака для обустройства балкона мансарды. Угол наклона скатов должен обеспечивать удобную для проживающих высоту помещений. Двускатные крыши могут быть простыми и ломанными.

Двускатная кровля мансардная

Ломаные имеют более сложную конструкцию, но дают возможность значительно увеличивать полезный объем чердачных помещений. Именно это тип в настоящее время имеет самую широкую популярность среди застройщиков. Ломанные крыши для мансарды используются не только при строительстве коттеджей, но и относительно небольших построек.

Ломаная крыша мансардная

Вальмовые (четырехскатные)

Самые сложные по конструкции крыши, устанавливаются на домах с большой площадью. Отличаются увеличенными параметрами устойчивости к ветровым и снеговым нагрузкам, могут быть простыми четырехскатными и сложными многощипцовыми. Такие типы крыш применяются только на престижных зданиях, к строительству привлекаются самые квалифицированные кровельщики.

Вальмовая крыша с мансардой

Четырехскатная крыша с мансардой

Мансардные крыши с балконами

Рекомендует ставить на больших домах, несколько ограничивают внутренние чердачные помещения. Балконы могут быть открытыми и закрытыми, размеры и материал изготовления площадок зависит от материала изготовления фасадных стен.

Балкон в крыше мансарды

Каркасный дом с балконами

Фото мансардной крыши с балконом

Если вы учли вышеизложенные факторы, закупили материалы и доборные комплектующие, решили вопросы со строителями, то можно начинать возведения мансардной крыши.

Ломаная крыша

В этом случае линия скатов преломляется и разделяется на два участка — верхний под максимально острым, а нижний под максимально тупым углом к горизонту. Нижний участок ската зачастую делают почти вертикальным, до 80°. К такой конструкции чаще всего прибегают при надстройке или на домах малой площади. Перекрытие используется на 80–85% и это хороший показатель, если невозможно (или невыгодно) поднимать стены до «1,5 этажа».

Преимущества:

1. Простая и лёгкая конструкция из дерева.
2. Относительно высокая эффективность реализации жилого пространства.
3. Меньшее скопление снега на скатах.
4. Более удобное расположение окон и их проще монтировать.
5. Стропильные фермы для небольших пролётов можно изготовить на полигоне или в цеху.
6. Сохраняется возможность устройства чердака.

Недостаток: неказистый (стандартный, узнаваемый) внешний вид.

У всех вышеперечисленных видов есть общий признак — в мансардных этажах можно использовать только мансардные окна.

Примечание. В строительстве нет нерешаемых задач. Можно добиться вертикальной (стандартной) установки окон, но это приведёт к существенному усложнению конструкции и удорожанию работы.

При выборе мансардного устройства стропил достигаются следующие цели:

1. Надстройка жилого этажа на существующем здании.
2. Лёгкая конструкция жилого помещения.
3. Комбинированная функция (кровля и комната) экономит время на возведение.
4. Наружные стены — элементы кровли — выполнены из каркаса стропил, который обычно дешевле стенового материала.
5. Относительная лёгкость готовой конструкции не требует существенного усиления фундамента.
6. Уменьшается площадь скатов, расположенных под острым углом к горизонту, т. е. уменьшается площадь скопления снега.
