Обзор производителей и моделей
Маты для теплых водяных полов выпускают многие зарубежные и отечественные компании. Однако лидирующие позиции занимают только четыре бренда, чья продукция пользуется наибольшим спросом среди покупателей.
Высокие качественные и эксплуатационные показатели имеют утеплители немецкой торговой марки « Oventrop». В модельном ряду присутствуют профильные маты с бобышками, плиты для сухой укладки, монтажные рулонные и складные утеплители в полипропиленовой пленке.
Еще один немецкий производитель теплоизоляции – компания Rehau, чьи маты также вызывают повышенный интерес потребителей. Основная продукция – маты из пенополистирола с бобышками, оснащенные слоями термо- и звукоизоляции.
Среди российских производителей наиболее известна продукция компании Энергофлекс. Модельная линейка включает несколько наименований: пенополистирольные плиты с фольгированным покрытием, тонкий рулонный утеплитель с фольгой, плиты из пенополистирола с бобышками. На всех теплоизоляторах нанесена координатная сетка с шагом 50 мм.
Отличными потребительскими и эксплуатационными характеристиками обладают утеплители для водяного пола, выпускаемые российской торговой маркой Экопол.
Производитель предлагает гладкие плиты из пенополистирола и маты с бобышками. Панели снабжены замковым соединением и покрыты пленочной гидроизоляцией.
Основные виды утеплителей, подходящих для монтажа системы водяного пола. Выбирая тот или иной материал, необходимо ориентироваться на его исходные характеристики и особенности помещения (+)
Вес системы водяного теплого пола на 1 кв.м. составляет порядка 200 кг, толщина слоев – примерно 150 мм. Основная нагрузка приходится на нижний слой. Высокая плотность пенополистирола обеспечивает прочность матов и позволяет им удерживать на себе тяжелую конструкциюПодбор теплоизоляции в немалой степени определяется тем, для какого отопления (основного или дополнительного) она предназначается (+)Рулонный утеплитель самый простой и недорогой вид теплоизоляции, однако он может применяться только при определенных условиях.Плиты выпускаются толщиной 2.5 см. Ширина матов составляет 100 см, длина рулона – 5 метров. В некоторых моделях на край панелей нанесен самоклеющийся слой для удобной стыковки матовВ производстве матов используется пенополистирол с плотностью не менее 40 кг/м3, который прекрасно справляется с любыми нагрузками.Высота выступов – 20-25 мм, что вполне достаточно для прокладки труб диаметром до 20 мм, которые обычно используются для теплого пола. Общая толщина утеплителя в зависимости от модели составляет 40-50 мм. На приведенной схеме видно, из каких величин складывается общая толщина слоев водяного пола, и какую высоту помещения может он забрать
Монтаж профильных матов осуществляется достаточно легко, специальные замки способствуют быстрой и качественной сборке теплоизолирующего материалаЗамковое соединение позволяет просто и очень быстро скрепить между собой плиты из полипропиленаДля скрепления рулонного материала используется специальная фольгированная лента, которая фиксирует полотна и герметизирует стыки между нимиПлиты с бобышками имеют размеры 100 х 100 см, они выпускаются двух видов: с термо- и шумоизолирующими свойствами, а также без термоизоляции.Плиты имеют размер 145 х 85 см и подходят для прокладки трубопровода диаметром от 14 до 17 мм. Общая толщина утеплителя составляет 50 мм. В комплект поставки входят фиксаторы для закрепления труб.Фольгированные плиты покрыты защитной пленкой, они выпускаются в виде рулона или книжки, имеют размеры 100 х 500 см, толщина утеплителя составляет 2.5 смМаты выпускаются в трех вариантах: с теплоизоляцией 20 и 30 мм и без теплоизоляции. Размеры плит 115 х 85 мм, общая толщина слоев составляет 38 мм
Плюсы использования матов
Маты являются современным теплоизоляционным изделием, изготавливаются по новейшим европейским технологиям, и отвечают последним требования по качеству и безопасности. В них сочетаются все положительные стороны существующих утеплителей. При этом отсутствуют недостатки присущие другим теплоизоляторам.
Положительные стороны матов:
- высокие эксплуатационные показатели:
- повышенная термо- и звукоизоляция;
- возможность укладки «пирога» пола любым способом — со стяжкой или без;
- не подвержен деформации при длительном использовании;
- простота в монтаже — оснащается замковым механизмом;
- обладают разметкой (большинство моделей) — упрощает процесс укладки контура;
- не гниют и не образуют благотворной средой для размножения микроорганизмов;
- не впитывают воду;
- не наносят вред человеку — не выделяют токсичных веществ;
- способны выдержать большие температуры — от +180 до -180 градусов;
- эксплуатационный срок до 50 лет.
Такая продукция имеет маркировку «С».
Типы утеплителей для теплого пола
В общей системе утеплитель для теплого пола выполняет несколько функций. Он не допускает лишних теплопотерь, обеспечивает равномерное распределение тепла. Кроме того, любой материал становится дополнительным шумобарьером.
При просмотре вариантов важно учитывать ключевые особенности теплоизоляции полов с подогревом:
- низкий коэффициент теплопроводности;
- сопротивляемость динамическим и статическим нагрузкам, которые будут возникать в процессе эксплуатации;
- стабильность формы;
- длительный срок эксплуатации.
Кроме того, теплоизоляция для теплого пола должна быть огнестойкая и безопасная.
Производители предлагают широкий ассортимент утеплителей, которые отличаются структурой, толщиной и характеристиками. При выборе следует учитывать особенности помещения, где обустраивается система теплого пола, возможное увеличение высоты конструкции, характеристики теплоизоляции.
Популярные материалы
Пенополистирол. Вспененный полимерный материал. Он отличается хорошими теплотехническими показателями, небольшим весом и демократичной ценой. Плиты не гниют и не пропускают влагу. Недостатком пенополистирола можно считать сравнительно небольшие звукоизоляционные показатели.
Ведущие производители предлагают специальный утеплитель под теплый пол с бобышками. Благодаря специальным выступам укладка труб водяного пола не представляет особого труда. Материал отличается повышенными прочностными показателями, имеет защиту от конденсата. Также в продаже имеются фольгированные маты.
Фольгированная минеральная вата. Утеплитель под водяной теплый пол предлагается в виде рулонов или плотных плит. Он изготавливается из природного сырья и относится к классу негорючих материалов. Особой популярностью пользуются базальтовые маты, которые отличаются высокой стабильностью формы. При работе с ними выделяется минимальное количество вредной для организма пыли. Главным недостатком минераловатных утеплителей считается повышенная чувствительность к влаге. При намокании они теряют свои изоляционные свойства. Наличие фольгированного слоя снижает эту вероятность.
Натуральная пробка. Теплоизоляцию для водяного теплого пола изготавливают из коры пробкового дерева. Методом прессования получают тонкий рулонный материал толщиной 3-4 см и плотные маты. Утеплитель характеризуется:
- безопасностью – утеплитель экологичен и гипоаллергенен;
- хорошими показателями тепло- и звукоизоляции;
- устойчивостью к процессам гниения и разрушения грызунами;
- стабильностью геометрии;
- водонепроницаемостью.
Практически единственный недостаток натуральной пробки – высокая стоимость.
Пенофол. Этот вид теплоизоляции для теплого водяного пола изготавливается на основе вспененного полиэтилена. Слой полимера покрывается с одной (тип А) или двух (тип В) сторон алюминиевой фольгой. Также предлагается самоклеящаяся модификация (С). Если планируется заливка бетонной стяжки, то в системе теплого пола следует использовать разновидность ALP – фольгированный слой ламинирован покрытием из полиэтилена.
Имеющийся в структуре воздух препятствует потерям тепла, а металлическая поверхность способствует его отражению в помещение. Общая толщина утеплителя не превышает 10 мм. Компактные рулоны легко транспортировать и укладывать.
Металлизированная лавсановая пленка. Негорючий утеплитель для пола, который отличается идеальными отражающими показателями. Материал инертен к агрессивным химическим веществам и микроорганизмам.
Гидроизоляционные показатели гарантируют защиту системы от проникновения влаги из подвального помещения или грунта. Пленка отличается упругостью, имеет достаточную прочность к деформации, переносит высокие нагрузки.
Металлизированный слой часто дополняется вспененным полиэтиленом толщиной от 2 до 10 мм. Это улучшает теплоизоляционные показатели, но снижает класс горючести материала. Лавсановая пленка выдерживает без разрушения и деформации температуры до +90 °С. Это позволяет укладывать трубы непосредственно на нее.
Основные характеристики утеплителей приведены в таблице:
| Утеплитель Показатели | Пенополистирол | Минвата фольгиров | Пробка | Пенофол | Лавсановая пленка |
|---|---|---|---|---|---|
| Теплопроводность, Вт/м·К | 0,0336-0,035 | 0,035-0,045 | 0,036-0,042 | 0,037 — 0,052 | 0,031-0,037 |
| Влагопоглощение % | 0,2-0,4 | 0,1-0,2 | 1 | 0,35-0,7 | 0,1-0,2 |
| Паропроницаемость, мг/м·ч·Па | 0.05 | 0,49-0,60 | 0,2-0,6 | 0.001 | 0.001 |
| Горючесть, класс | Г1-Г4 | НГ | Г1 | Г1 | Г1 |
| Срок службы, лет | 50-100 | более 50 лет | 20-25 | ||
| Диапазон рабочих температур, °С | -50 – +85 | от -200 до +700 | от -200 до +130 | от -40 до +95 | -60 — +100 |
| Коэффициент звукопоглощения, % | 85-90 | 52 | |||
| Шумопоглощение, дБ | 23-28 | 10-12 для черной, 16-20 для белой | 20-32 | ||
Укладка и монтаж профильных матов с бобышками
Рассмотрим, как происходит монтаж пирога теплого пола с использованием пенополистирольных матов с бобышками.
Шаг 1. Первым делом нужно произвести подготовку обустраиваемой поверхности
Так, в комнате, где будет монтироваться теплый пол, важно выровнять основание настолько, чтобы перепады высот на расстоянии 1-2 м были совсем незначительными. Также рекомендуется предварительно произвести гидроизоляционные мероприятия – например, нанести специальную мастику
Основание нужно подготовить
Шаг 2. Далее укладывают слой плотного теплоизоляционного материала – это может быть пенопласт, пенполистирол. Укладка производится без склеивания стыков – просто листы укладываются плотно и без щелей.
Укладка теплоизоляционного материала
Стыки не склеиваются
Шаг 3. При необходимости материал можно резать обычным острым ножом. Это может понадобиться, если, например, в последнем ряду утеплителя цельные плиты не вмещаются в оставшееся пространство из-за своих размеров.
Резка плит
Шаг 4. Далее к стене по ее периметру нужно прикрепить демпферную ленту. Она необходима для того, чтобы избежать деформации стяжки в будущем. Демпферную ленту можно купить готовую, а можно нарезать из пористого материала. Зафиксировать ее в данном случае проще всего при помощи саморезов.
Крепление демпферной ленты
Дополнительные функции демпферной ленты
Шаг 5. Затем начинается укладка матов с бобышками. Они имеют специальные замки для стыковки отдельных листов между собой. Листы укладываются так, чтобы ряды в них совпадали друг с другом.
Укладка матов с бобышками
Процесс укладки матов

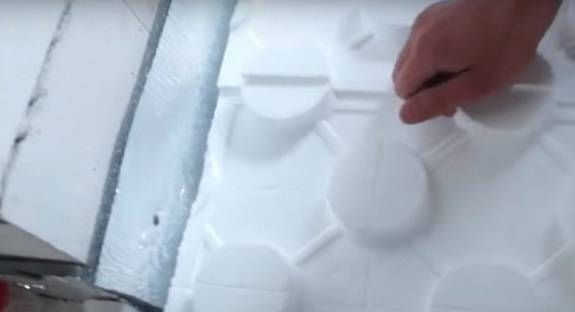

Шаг 6. У каждого листа, который будет идти вдоль стены, замок со стороны стены нужно срезать. Обрезать его можно также при помощи острого ножа.
Срезается замок
Шаг 7. При необходимости маты тоже можно подрезать под необходимый размер, например, для укладки в последнем ряду. Лежать они должны плотным сплошным слоем.
Подрезка матов
Шаг 8. Затем требуется просверлить в стенах отверстия, через которые будут заводиться в помещение трубы для теплого пола. Отверстия должны быть сделаны определенного диаметра – под диаметр трубы. И изготавливаются они сразу над уровнем матов.
Далее сверлятся отверстия
Шаг 9. Трубу теплого пола нужно протолкнуть в отверстие в стене со стороны комнаты, в которой ведется подготовка к обустройству теплого пола. Далее ее нужно будет подключить к коллектору, когда сам контур будет уже проложен.
Труба проталкивается в отверстие
Шаг 10. После этого можно формировать тепловой контур. Укладка труб производится между бобышками, в данном случае – с шагом 20 см между отдельными рядами. Требуется сформировать укладку по типу «улитка».
Укладка труб
Формирование теплового контура
Шаг 11. Когда будет уложен первый ряд, требуется начать укладывать второй, который формируется из той же трубы. В центре комнаты ее нужно начать укладывать как бы в обратную сторону – вода будет циркулировать по контуру и возвращаться в котельную для следующего нагрева.
Укладка второго ряда
Шаг 12. В целом, должна в итоге получиться вот такая картина. Второй конец трубы также следует протолкнуть через отверстие в стене в котельную, предварительно измерив количество трубы – ее должно быть столько, чтобы в котельной получилось подключить трубу к коллектору.
В итоге должно получиться следующее
Шаг 13. После этого требуется подать воду и проверить систему на работоспособность. Если нигде не были отмечены неполадки, то можно делать цементную стяжку. Стяжка делается по уровню – в результате должно получиться горизонтально ровное основание. Кстати, заливать стяжку нужно только при заполненных водой трубах. В противном случае они могут быть деформированы.
Устройство цементной стяжки
Основание должно получиться ровным
Шаг 14. После того как стяжка была изготовлена, ее требуется просушить в течение 28 дней. После этого можно производить дальнейшие работы по обустройству дома. Но на этапе, когда стяжка немного подсохнет, ее можно затереть при помощи специальной шлифовальной машины. Эта процедура позволит сделать основание максимально ровным и аккуратным.
Затирка цементной стяжки
Планирование водяного теплого пола – расчет отопительных контуров и объема труб по программе
Во многих квартирах сегодня устанавливают водяные теплые полы по соображениям экономии. Температура подачи подогрева в этих системах намного ниже, чем при использовании радиаторов. Перед тем, как спроектировать и спланировать систему отопления, необходимо определить потребность в теплоэнергии, мощности и нагрузку для обогрева каждой комнаты в здании. Чтобы провести расчет водяного теплого пола по программе, нужно определиться с параметрами будущего покрытия.
Расчет с помощью программы
В программах расчета используется упрощенный метод для определения тепловой нагрузки на жилые здания в соответствии со стандартными нормативами. На этапе планирования возникают следующие вопросы:
- Каковы требования к материалам для такой системы отопления.
- Сколько нагревательных контуров должно быть установлено.
- Какое количество труб нужно для рекомендуемой мощности обогрева.
Одним из решений является программа расчета теплого пола Valtec. Чтобы использовать ее правильно, требуется достаточно обширная информация. Первый шаг – выбор расстояния между трубами, если это не задано выбранной системой подогрева. В Валтек программе расчета теплого пола вы также должны отметить употребляемый теплогенератор для обогрева помещения:
- При применении насоса нужно выбрать расстояние установки немного меньше, чтобы поддерживать температуру потока в трубах как можно ниже. Рекомендуется шаг в 10 см.
- При использовании другого источника обогрева помещения, который работает с более высокой температурой подачи, следует выбрать шаг в 15 см.
Как только программа для расчета теплого пола определит правильное расстояние, вторым шагом будет проектирование отопительных контуров в помещении. Убедитесь, что размер трубы на них не слишком длинный. Трубы в системе не должны превышать 100 м плюс соединительный контур, иначе потеря давления будет слишком высокой, и отопительный контур будет слабо реагировать или вообще не прогреваться.
В программе расчета теплого пола для разных расстояний требуются использовать следующие количества труб в помещении:
| Расстояние | Труб на квадратный метр |
| 15 см | 5,8 м |
| 12,5 см | 6,8 м |
| 10 см | 8,8 м |
Теперь вы можете легко вычислить число требуемых отопительных контуров в каждой комнате на основе стандартных значений программы для расчета теплого водяного пола.
Пример расчета количества труб в помещении площадью 24 кв. м (6 м х 4 м):
Расстояние укладки 15 см – 24 кв. м х 5,8 м = 139,2 м труб
Принимая во внимание максимальную длину в 100 м, согласно программе для раскладки теплого пола, должны быть запланированы 2 отопительных контура для напольной системы в помещении. Для них круги обычно устанавливаются одинаковой длины, так они прогреются равномерно, быстро достигнув нужной мощности и температуры
Таким образом, с помощью программы для раскладки теплого водяного пола можно легко оценить потребность в материалах, определить стоимость работ и количество нужных шагов для выполнения работы
Тип установки системы труб, будь то «улитка» или «змейка», не имеет значения
Таким образом, с помощью программы для раскладки теплого водяного пола можно легко оценить потребность в материалах, определить стоимость работ и количество нужных шагов для выполнения работы. Тип установки системы труб, будь то «улитка» или «змейка», не имеет значения.
Расчет системы напольного отопления в интернете
Сегодня можно использовать программы для теплого пола, существует много вариантов на различных сайтах. Применение таких калькуляторов освобождают от сложных вычислений. Для правильного подсчета раскладки теплого пола в программу нужно вводить все требуемые данные.
Полностью полагаться на онлайн-калькулятор не стоит, все предоставленные рекомендации приблизительны. Однако с помощью полученной информации можно проводить раскладку труб теплого пола, программа оценит объемы будущей работы в помещениях.
Мы с удовольствием определим требуемые количества для вас. Просто отправьте запрос с вашим планом или сведениями о размерах комнаты по электронной почте или через форму запроса на сайте. Мы рассчитаем мощность системы напольного отопления, рекомендуемое количество труб и вышлем предложение по установке системы.
pol-hot.ru
Ведущие производители матов для укладки водяного тёплого пола
Чтобы не сомневаться в качестве приобретённых матов для укладки водяного тёплого пола, стоит выбрать продукцию ведущих производителей
Мы советуем обратить внимание на изделия:
- Oventrop, демонстрирующие высокие эксплуатационные характеристики. Немецкая компания предлагает маты с «бобышками», для сухой укладки, рулонные и складные теплоизоляторы. Первый вид может быть с термо- и шумоизоляцией, а также без неё;
- Кнауф. Производитель предлагает качественные плиты с высокими эксплуатационными характеристиками;
- Рехау. Несмотря на цену, маты для тёплого водяного пола, изготовленные в Германии, пользуются устойчивым покупательским спросом. Наиболее востребованы пеностирольные маты с «бобышками». Поставляются вместе с фиксаторами для крепления труб;
- Энергофлекс. Отечественный производитель предлагает широкий модельный ряд, в котором обязательно найдётся подходящий вариант для водяного тёплого пола;
- Экопол. Российская компания предлагает гладкие маты и с «бобышками». Замковое соединение и наличие гидроизоляционного слоя обеспечивает формирование прочной и надёжной основы. Уровень теплоизоляционных характеристик зависит от толщины теплоизоляционного слоя. Последний может быть 20, 30 мм либо отсутствовать в принципе.
Кнауф – проверенное качество
Основные плюсы матов
При использовании специальных матов владелец получает такие достоинства материала:
- На всю продукцию производитель предоставляет сертификаты качества, соответствие пожарной безопасности, нормам санитарии. Это свидетельствует о высоком качестве изделий, соответствующем европейским стандартам.
- Маты производят на основе самозатухающего сырья, которое на 90% делается на европейском оборудовании. А значит, процесс также соответствует критериям качества.
- Основа материала – пенополистирол, отличающийся отличной плотностью. Все его параметры сохраняются на протяжении всего срока эксплуатации.
- Маты по сравнению с обычной подложкой оснащены дополнительной ламинированной, кашированной плитой. На верхнем слое кэшируют пленочное покрытие, которое также способствует правильной работе теплоизоляции.
- Присутствие дополнительных участков для сцепления, где располагаются трубы теплового пола.
- Наличие на матах разметки облегчает укладку, увеличивая эффективность обогрева.
Какие бывают маты для теплого пола
Основное преимущество матов для теплого пола, изготовленных промышленным способом, являются их эксплуатационные качества. Немаловажную роль в этом играет материал изготовления поверхности. В настоящее время применяется несколько типов полимеров для производства матов.
Фольгированные
Это изделия, изготовленные из пенофола с фольгированный покрытием с одной стороны. По своим техническим характеристикам он подходит только для полов, устроенных в качестве дополнительного обогрева. Поэтому, к примеру, для полов с подогревом, устроенных на первом этаже над подвальным помещением, они малоэффективны.
Отопительные трубы укладывают на фольгированную сторону изделия, причем для их закрепления необходимы дополнительные аксессуары, скажем, крупноячеистая металлическая сетка, скобы, хомуты и т. д. Это, конечно, создает определенные неудобства.
С пленкой
Маты этого типа состоят из слоя пенополистирола, фольгированного слоя и пленки, выполняющей защитную функцию. Теплоизоляционный материал достаточно плотный – порядка 30–35 кг на м3. Для облегчения монтажа труб на пленку наносится разметка. Благодаря высоким показателям плотности обеспечена надежность крепления скоб, фиксирующих трубы к поверхности. В отличие от фольгированных, их можно использовать под теплый пол, служащий основным источником отопления.
Плоские из пенополистирола
Толщина этих пенополистирольных изделий достигает 40–50 мм, а плотность их должна быть порядка 40 кг на м3. Они достаточно устойчивы к деформациям. Для крепления труб используют специальные скобы из пластика. На плоских матах перед монтажом необходимо выполнить разметку, что несколько усложняет монтаж труб.
Плоские маты с бобышками
Их изготавливают по технологии гидропеллентной штамповки, в процессе которой образуются фигурные выступы, расположенные по поверхности мат ровными рядами. Эти выступы называют бобышками. Более усовершенствованная конструкция дает возможность просто и быстро укладывать трубы водяного пола.
Профильные
В основе монтажных изделий этого типа лежат пенополистирольные плиты для теплого пола, имеющих прямоугольную форму. На поверхности плит расположены цилиндрические выступы высотой в 20–25 мм. Такой высоты достаточно, чтобы хорошо зафиксировать плотно уложенные между ними обогревательные трубы (ᴓ14–20 мм) и полностью исключить вероятность сдвига этих элементов в процессе заливки стяжки. Толщина самих плит составляет 10–35 мм. Для подогрева полов, расположенных на грунте или цокольных этажах, теплоизоляционный материал должен иметь большую ширину.
Выпускают маты двух типов: обычные или ламинированные, покрытые специальной пароизоляционной пленкой. Для последних нет необходимости в укладке дополнительного паробарьера.
На заметку
На такую основу невозможно укладывать теплый пол из труб нестандартного диаметра.
Боковые поверхности плит оснащены особыми замками. Нанесенная специальным образом линейка облегчает подгонку плит друг к другу, что в совокупности с замками обеспечивает создание сплошного поля из плит, на котором нет термоаккустических швов. Они полностью исключают возможность потерь тепла.
Толщина плит должна быть пропорциональна толщине финишной стяжки и напольного покрытия. При этом учитывается возможный слой утеплителя в перекрытии. При ее достаточной толщине можно ограничить вариантом с бобышками, основной функцией которых является надежное удержание труб, а не теплоизоляция. Помимо ламинирующего покрытия от воздействия влаги также защищают центрирующие замки, находящиеся в торцевой части панелей. Великолепная сцепляемость плит друг с другом исключает возможности теплопотерь.
