Введение в тему
Эксперты в строительной сфере утверждают, что для постройки небольшого дома в несколько комнат нет смысла закладывать глубокое основание. Для такого варианта здания нет смысла тратить бюджет, зарывая его в землю. Необоснованное применение глубоких ленточных конструкций сказывается негативно на окружающей среде: тормозит нормальное течение почвенных процессов, изменяет рельеф. Поэтому, рассчитывая параметры здания, нужно учесть не только практичность, но и экологичность процесса.
Малозаглубленные фундаменты бывают нескольких видов:
- Ленточный – предпочтительно использовать на пучинистой почве;
- Столбчатый – применим на твердых, устойчивых почвах;
- Плитный – монолитная конструкция по грунту просадочного типа.
ФМЗЛ при пучинистой почве нужно зарывать на уровне промерзания. Это связано с принципом расширения воды во время замерзания. То есть, когда зимой вода в грунте замерзает, то выталкивает все, что находится выше. Поэтому нужно обеспечить погружение такого фундамента на уровень, где температура не бывает отрицательной, тогда он выдерживает все воздействия.
Есть вариант: мелкозаглубленный фундамент с плитой. То есть на уровень пола над фундаментом заливается бетонная стяжка. Она является основанием будущей постройки. Конструкция, размещенная на фундаменте такого типа не должна быть большого веса, так как основание уже значительно давит на почву.

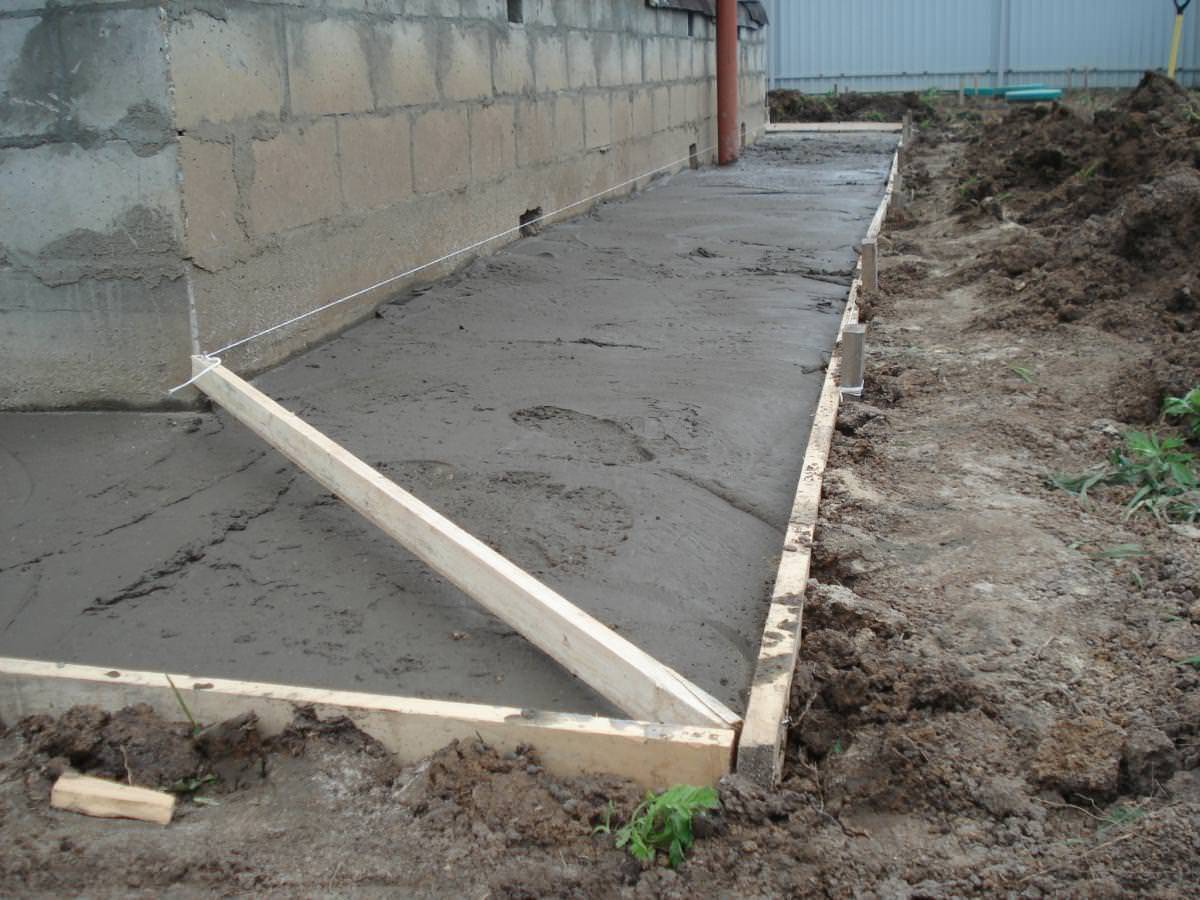

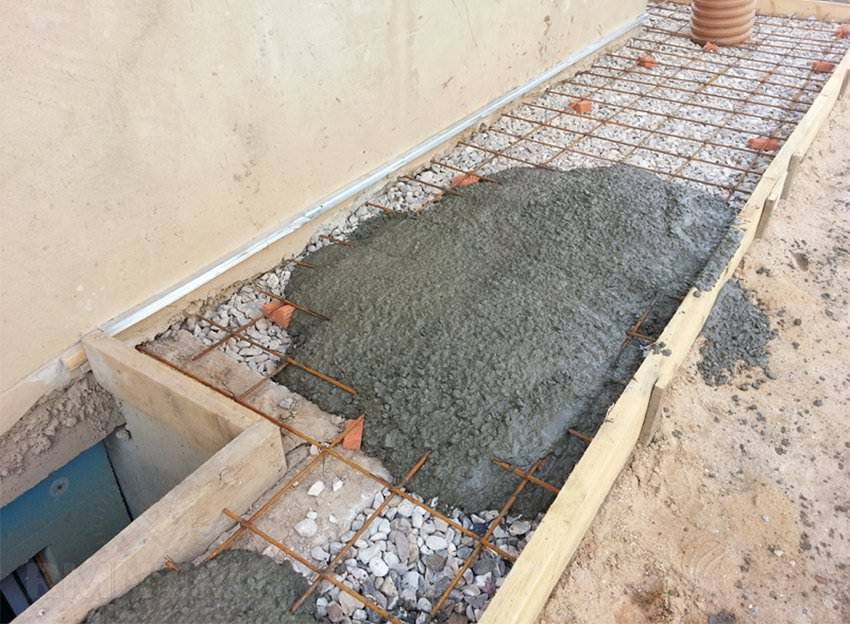

Значение отмостки
Если фундамент считается основой любого строения и без него практически невозможно что-либо построить, то значение отмостки заключается в том, что она исполняет роль щита, защищающего не только дом, но и фундамент, крыльцо и вообще все что примыкает к строению.
Она выполняет целый набор функций:
- Декоративную, облагораживая внешний вид всей постройки и придавая ей основательность и завершенность.
- Защитную, представляя собой барьер, не допускающий подтопления фундамента, а значит и дома талыми водами. Благодаря ей нет прямого контакта между основой конструкции в виде фундамента и влагой от таяния снега, дождя или небольшого подтопления, а значит, сильно уменьшается как риск разрушения фундамента, так и скорость его деформации по сроку службы. Система отмостки строится таким образом, чтобы благодаря уклону ее поверхности любые сточные и другие воды максимально быстро стекали в канализационную систему, не застаиваясь возле строения.
- Теплоизоляционную, так как сильно уменьшает степень промерзания почвы, а значит и фундамента и дома на нем.
- Не дает вспучиваться грунту, уменьшая возможности его движения под конструкцией, что могло бы навредить ее целостности.
Конструктивно такая система состоит из двух слоев: подстилающего нижнего и верхнего:
- Первый выполняет функцию плотного основания для верхнего слоя. Этот слой может выполняться как с уклоном, так и без него. Насыпают его из щебенки, гравия и песка. Оптимальная его толщина – около 2 см.
- Второй является собственно защитным чистовым покрытием, защищающим фундамент от воды и по совместительству обеспечивающим более эстетичный вид всего сооружения и близлежащей территории вокруг него. Его толщина составляет около 100 мм. Выполняют его из разных материалов: асфальта, брусчатки, бетона и пр.
Для эффективного выполнения всех задач, возложенных на конструкцию, ее нужно сразу сооружать с оптимальными характеристиками:
- В ширину отмостка обязательно должна быть больше выступа кровли, благодаря чему вода с крыши будет капать на нее и быстро стекать в сторону стока. В противном случае вода будет попадать сразу на голую землю и, впитываясь в нее совсем рядом с домом, создавать условия повышенной сырости для фундамента и стен здания. При ее устройстве на песчаном грунте, запас по отношению к кровле должен составлять от 25 до 30 см, что в сумме с ее остальной частью дает полосу не менее 60 – 80 см, но при обустройстве дома на пучинистом грунте это значение желательно довести до 100 см. Непременным ее спутником, опоясывающим по периметру должен быть ливнеотвод, представляющий собой не очень глубокую канавку, по которой вода отводится от самой отмостки. Это поможет предотвратить ее преждевременное разрушение.
- Делается она обязательно с уклоном в направлении от стен здания. Точный параметр уклона в градусах в зависимости от особенностей верхнего покрытия будет разным. Например, в случае бетонирования это значение колеблется от 3 до 10 градусов. Минимальный уклон необходимый независимо от типа финишного материала отмостки составляет 1,5 градуса.
- Защитное покрытие должно быть цельным по всему периметру здания, то есть опоясывающим его непрерывной лентой вплоть до самых ступенек на крыльце. Любые промежутки крайне нежелательны, так как сильно снижают общее качество и срок службы конструкции.
- Такую защитную конструкцию нельзя соединять «намертво» с фундаментом здания из-за того что они существенно отличаются степенью осадки, а значит между домом, оседающим сильнее и быстрее и отмосткой, в любом случае возникнет трещина по всему периметру фундамента. В процессе ее образования и фундаменту и защитному покрытию будет нанесен дополнительный ущерб. Поэтому между основой поддерживающей стены конструкции и обводящей ее полосой должен быть предусмотрен компенсационный шов, то есть промежуток от 1 до 1,2 см. Чтобы через него опять-таки под дом не заливалась вода, его рекомендуется заливать битумом, герметиком, геотекстилем или, в крайнем случае, песком.
Где устанавливается
Диф-автомат устанавливается только на DIN-рейку в распределительном щитке квартиры или дома. К автомату подключаются блоки розеток или отдельные мощные электроприборы – стиральная машина, электропечь, электродуховка или водонагреватель.
Стиральная машина, морозильная камера, насос – эти приборы имеют в своей конструкции электродвигатель, поэтому их пусковая потребляемая мощность может превышать заявленную фирмой – производителем в несколько раз. Приводим таблицу с указанием коэффициентов возрастания токов в начале работы прибора:
Время действия пусковых токов в бытовых приборах
Таким образом, стиральная машина при включении может потреблять 12,5 кВт в течении первых 4х секунд, а если дифавтомат для нее не рассчитан на такую мощность – каждый раз при включении он будет выбивать. Но это не означает, что нужно выбирать дифференциальный автомат, мощностью 12,5 кВт!
Виды мелкозаглубленного ленточного фундамента (мелкого заложения)
В зависимости от вида МЗЛФ будет отличатся технология его устройства. Поэтому, следует коротко ознакомится с главными из них:
Заливается непосредственно на строительной площадке, в результате получается бесшовная лента

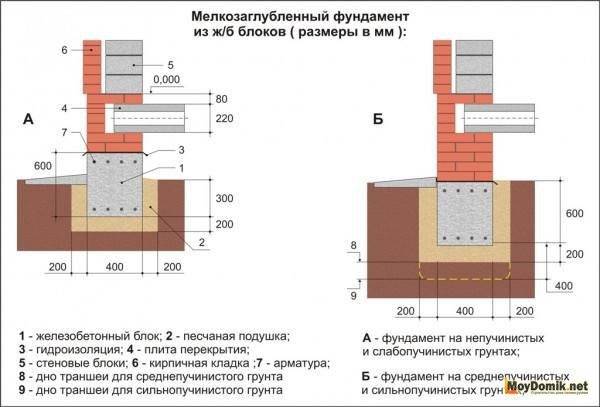

Ленточный блочный мелкозаглубленный фундамент
Блоки покупаются в готовом виде, или изготавливаются отдельно, а на стройплощадке только собираются. В качестве крепежного материала используется раствор цемента.
Ленточный блочный мелкозаглубленный фундамент — схема
Каждый из них имеет свои достоинства и недостатки. Но, в целом, срок эксплуатации второго в три раза меньше, нежели первого. Поэтому, в этой статье мы остановимся подробно на таком виде, как монолитный МЗЛФ.
Статья по теме: Выравнивание стен гипсокартоном на клей или каркас
Требования к фундаменту
Главное требование – достаточная несущая способность. Монолитная бетонная призма обязана удерживать в неподвижном положение каждый элемента здания. Несущая способность зависит от ширины и глубины фундамента, а также от типа грунта.
При расчете статистической нагруки следует учесть две группы факторов:
- массу дома – вес оштукатуренной стеновой конструкции с перекрытиями, полами, кровлей;
- полезную массу – вес предметов обстановки, бытовой техники и всех обитателей.
Толщина стенок бетонной ленты обычно выбирается равной сечению стен здания. СНиПы разрешают уменьшить толщину призмы на 25%. Однако уменьшение не должно идти во вред прочности. Глубина залегания фундамента, качество армирования должны обеспечить уровень несущих характеристик.
Мнение эксперта Виталий Кудряшов строитель, начинающий автор
Задать вопрос
Фундамент с уменьшенной стенкой необходимо утеплить. В качестве теплоизолятора можно применять экструдированный пенополистирол: в Московской области толщина изоляции должна быть не менее 80 мм.
К основаниям газобетонных домов предъявляются повышенные требования: ведь газобетон очень чувствителен к изгибающим нагрузкам. Такие нагрузки могут возникнуть под боковым воздействием грунта при пучении.
Чтобы максимально избежать рисков, МЗЛФ для таких домов делают с увеличенным основанием. Это значит, что пятка ленты должна быть шире ее вершины. Добиваются этого одним из двух способов:
- бетонному основанию придают форму усеченной пирамиды;
- при подготовке траншеи для пятки устанавливают дополнительную опалубку – с более широким интервалом.
Этап 3: Армирование основы
Качественное армирование – залог целостности и долговечности всей конструкции мелкозаглубленного фундамента, поэтому данный шаг нельзя пропускать ни в коем случае.
Армирование
Для начала соорудите армированный каркас. Для этого подготовьте металлические прутья 14-18 мм в диаметре. Их длина может быть любой, но специалисты рекомендуют использовать длинные изделия – 2-5 м. Помните: чем длиннее прутья, тем меньше соединений и тем крепче основа фундамента. Металлические изделия укладываются по всему периметру фундамента на подушку, тем самым формируя каркас.
Для обустройства армированного скелета обычно применяются прутья меньшего сечения – до 10 мм. Длина изделий должна быть немного шире траншеи. Вся арматура устанавливается строго перпендикулярно по отношению к элементам каркаса. Соединять их можно двумя способами: более надежный – электросварка, а более доступный – перевязка проволокой. Последняя должна быть очень гибкой, чтобы с ней легко работалось.
Совет. Для удобства монтажа арматурного скелета можно использовать обрезки пластиковых труб: напилите их на циркулярке, чтобы получились колечки по 5 см высотой, установите полученные изделия на основание и зафиксируйте на них армированную конструкцию.
ППУ
В современном мире большую популярность получил ППУ – пенополиуретан. Напыляемая теплоизоляция считается одной из лучших среди остальных материалов благодаря тому, что она образует влагонепроницаемое покрытие без швов с высоким уровнем утепления и стойкости. Но позволить себе пенополиуретановую изоляцию могут не все: она достаточно дорогостоящая и для ее выполнения нужно приобретать специальное оборудование.
Сам процесс утепления основы пенополиуританом прост. Сначала основание очищается от почвы, в нем заделываются все трещинки. На выравненную поверхность базиса наносится ППУ. После его высыхания равняется почва и под наклоном укладывается бетонная отмостка. Это делается для того, чтобы фундамент не подтапливался.
Усиление мелкозаглубленных ленточных фундаментов
Со временем в результате внешних воздействий фундамент может начать разрушаться, в его конструкции появляются трещины. При этом надфундаментная часть здания сохраняет хорошее состояние. Укрепить конструктив своими силами можно следующими способами:
- стягивание фундамента обоймой из металлических профилей с натяжкой болтовыми соединениями и дополнительным устройством железобетонной рубашки. Для надёжного сцепления нового бетона, на существующей поверхности делается глубокая насечка, в бетон забивается анкерная арматура, на которой закрепляется армирующая сетка. После установки опалубки рубашка бетонируется;
- расширение бетонного основания. Для чего фундаментная лента отрывается ниже подошвы участками не более 1,5 м, вместо удалённого грунта укладывается армированный бетон.
Эффективно применение буроинъекционных свай, но для этого придётся привлечь специализированную организацию.
Мелкозаглубленный ленточный фундамент — технология возведения
Строительство мелкозаглубленного ленточного фундамента начинается с разметки территории. Для этого используются колышки из обрезков арматуры и бичевка, посредством которых на земле размечается контур будущего основания согласно проекту.
Далее начинаются работы по рытью котлована, глубина которого определяется исходя из размеров самого основания и толщины уплотняющей подушки.
Земельные работы
Если стенки котлована в процессе рытья осыпаются, необходимо делать временные подпорки из досок
Также крайне важно следить за вертикальностью дна траншеи, поскольку любые уклоны будут увеличивать расход материалов для создания уплотняющей подушки
По завершению рытья и выравнивания стенок котлована приступаем к обустройству подсыпки. Первым шаром идет песок. Высыпать его необходимо послойно, по 3-5 сантиметров, причем каждый слой необходимо проливать водой и утрамбовывать, чтобы песок получил максимальную плотность.
Рис. 1.4.1: Формирование песчаной подсыпки
Поверх песка насыпается слой щебня, который также нужно уплотнить посредством ручной трамбовки.
Монтаж опалубки
Для создания опалубки используются доски толщиною в 20 мм, которые скрепляются между собой с помощью брусков и саморезов либо металлического уголка.
Рис. 1.5: Опалубка под мелкозаглубленный ленточный фундамент По внешнему контуру опалубки устанавливаются распорки из деревянного бруса, шаг распорок — 50 сантиметров, они необходимы для того, чтобы опалубка не деформировалась от веса бетона.
| Совет эксперта! высота опалубки должна быть на несколько сантиметров выше высоты фундамента, чтобы избежать разбрызгивания бетона в процессе заливки. |
Внутри опалубки доски необходимо оббить клеенкой, так как цементное молочко жидкого бетона может протекать в щели между ними. По завершению монтажа на опалубке отмечаем уровень, по которому будет выполнятся заливка.
Армирование
Технология армирования мелкозаглубленного основания согласно требованиям СНиП не требует обязательного укрепления средней части фундамента, поскольку она не испытывает критических нагрузок. Достаточно обустроить каркас по верхнему и нижнему контуру ленты.
Такой каркас состоит из двух вертикальных поясов арматуры А3 диаметром 13 мм, которые соединяются вертикальными перемычками из гладкой 8-ми миллиметровой арматуры. Фиксация каркаса выполняется вязальной проволокой.
| Совет эксперта! Использование сварки для соединения элементов каркаса нежелательно, так как в таком случае конструкция потеряет эластичность. |
Ручной вязку проволоки удобнее всего выполнять с помощью вязального крючка. На фиксацию одного узла требуется 20-25 см. перегнутой вдвое проволоки.
Рис. 1.6: Схема расположения арматуры в каркасе для укрепления ленточного фундамента Каркас из арматуры вяжется в удобном для вас месте, а уже потом готовая часть конструкции размещается внутри опалубки
Крайне важно выполнить правильное соединение арматуры на углах фундамента, поскольку именно в этом месте несущие и деформационные нагрузки на фундамент максимальны
В местах угловых соединений нужно устанавливать дополнительные Г-образные усиления из арматуры диаметром 13 мм. Не менее надежным являются П-образные соединения, увидеть которые вы можете на нижеприведенном изображении.
Рис. 1.7: Схема соединения углов армокаркаса
Заливка бетона
Для заливки фундамента бетоном рекомендуется заказывать готовую смесь в требуемом объеме, поскольку одномоментная заливка обеспечивает лучшую итоговую прочность основания. Если вы лишены такой возможности и вынуждены готовить бетон самостоятельно, ориентируйтесь на приведенные на изображении пропорции цемента, песка и щебня.

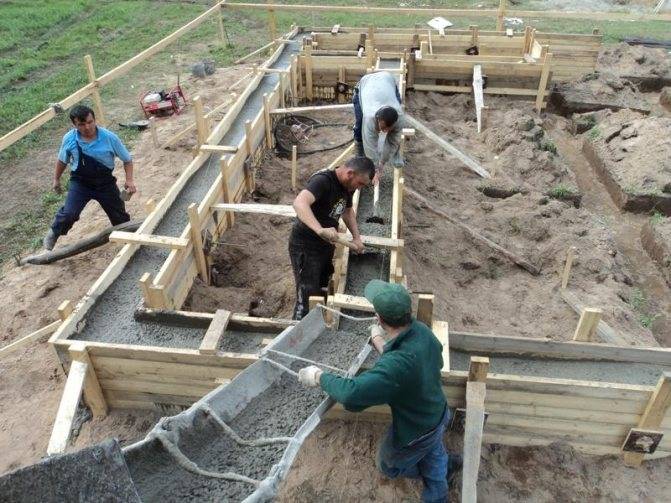

Рис. 1.8: Заливка бетона в мелкозаглубленный ленточный фундамент После заливки бетона в опалубку его необходимо обработать виброуплотнителем либо перфоратором с соответствующей насадкой. Уплотнение позволяет удалить из бетона пузырьки воздуха, которые негативно сказываются на итоговой прочности фундамента.
По завершению уплотнения бетон выравнивается с помощью правила и накрывается клеенкой либо брезентом. Если фундамент строится в жаркое время года, во избежание растрескивания бетон в процессе созревания необходимо регулярно увлажнять. Свою проектную прочность бетонный фундамент получает через 3-4 недели.
Рассчитываем МЗЛФ
Чтобы изготовить мелкозаглубленный ленточный фундамент своими руками необходимо определиться с типом фундамента и его габаритами. Допустим, мы планируем построить основание площадью в 15 м2, с шириной 5,5 м и длиной 6,5 м, с 4 горизонтальными рядами арматуры и 2 вертикальными.
Исходя из этого, мы получаем следующий примерный чертеж, будущего фундаментального основания.
Для такой постройки потребуется:
- 402 м арматуры (120 м для горизонтальных рядов, 192 м – для вертикальных и 90 м уйдет на соединительные стержни);
- 2,02 «куба» пиломатериалов для опалубки;
- 153 мешка цемента (по 50 кг в каждом);
- 19 100 кг песка;
- 27 550 кг щебня.
Это пример стандартной конструкции МЗЛФ, высотой 1 600 мм. Расчет глубины производится по следующим параметрам:
- 0,4 м, если основа защищена от пучинистых почв;
- 0,45 м для песчаного грунта с низким уровнем грунтовых вод;
- 0,5 м если преобладает глинистая почва с уровнем промерзания в 1 м;
- 0,75 если отметка промерзания доходит до 1,5 м;
- 1 м для почв с глубиной промерзания 2,5 м.
Кроме этого, обратите внимание на другие типы фундамента
Утепление мелкозаглубленного фундамента
Профессиональные строители рекомендуют обязательно утеплить МЗЛФ. Делать это рекомендуется сразу в момент возведения конструкции
Утепленный фундамент позволит защитить полы дома от сырости и холода, что особенно важно при обустройстве пола «по грунту». В этом случае при отсутствии термоизоляции все тепло от пола будет уходить в землю
Различают наружную и внутреннюю теплоизоляцию МЗЛФ. Наружная — когда утеплитель крепится на внешней стороне монолитной ленты, внутренняя — изнутри. Обязательным считается наружное утепление, а внутреннее обычно делают, если дом будет с подвалом-погребом. Какой утеплитель использовать? Вариантов очень много. Самыми популярными являются:
Использовать утеплители на основе минеральной ваты для теплоизоляции фундамента категорически запрещается! Минвата хорошо впитывает влагу, поэтому утепление быстро отсыреет и потеряет свои теплоизолирующие свойства.
Технология утепления зависит от выбранного материала. Плиты теплоизолятора крепятся к монолитной ленте при помощи клея, а затем армируются специальной сеткой. Сверху наносится слой штукатурки. Отделка цоколя производится вместе с монтажом отмостки.
Этапы строительства и их особенности
Этап I. Закладка подушки
Как только траншея выкопана, необходимо уплотнить грунт. В случае, когда строятся мелкозаглубленные фундаменты на пучинистых грунтах, дедовский метод пропитки водой уже не оправдан – здесь однозначно нужна виброплита. Где грунт нормальный – она будет идти хорошо, а где смешанный – остановится, и ее невозможно будет даже толкнуть – вот в этом месте землю желательно заменить. А вот подушку на участке, где один мелкий и пылеватый песок, желательно защитить геотекстилем – чтобы не было заиления материнским грунтом. Он также защитит подушку от сорняков, которые могут прорасти в нее, и от проникновения в нее воды.
Устройство мелкозаглубленного фундамента таково, что ширина подушки у него должна быть на 30 см шире него самого. Сначала засыпается песок, на него – 10 см гравия и рубероид (желательно, на геотекстиль). Но, если необходимо утепление мелкозаглубленного фундамента, то лучше воспользоваться несъемной опалубкой и пенополистирола – она сейчас особо популярна среди банщиков.
Этап II. Строительство опалубки
Опалубку для мелкозаглубленного фундамента строить лучше из опорных стоек в виде досок 10х2 см и опорных стоек в виде брусков 50х50, которые стоят каждые 60 см. Обязательно нужно отделать опалубку пергамином.
Этап III. Армирование фундамента
Армировать такой фундамент лучше так: по 5 арматурных прутков в нижнем и верхнем поясе. Больше всего для этого подходит продольная арматура 12 мм и поперечная в 20 мм. Расстояние между продольной арматурой нужно оставлять около 15 см. Углы армируются в этом случае в перехлест и связываются проволокой.
Чтобы удобно было ставить арматуру, под нее можно сделать специальные подставки – из обрезков пластиковых труб. Их не сложно напилить на домашней циркулярке в виде колечек высотой 50 мм, после чего и расставить под арматуру.
Этап IV. Заливка бетона
Лучшая марка для мелкозаглубленного ленточного фундамента – это бетон В15 F100 П4 М200. Для самой заливки часто используют миксер и бетононасос – это существенно облегчит весь процесс.
Самого бетона для заливки фундамента заготовить лучше больше, чем меньше – а для возможных излишек не сложно заранее подготовить плитку для укладки чего-нибудь. Таким же способом строится и мелкозаглубленный столбчатый фундамент.
К слову, если грунт – пучинистый, то готовый фундамент на зиму нужно обязательно нагрузить.
Если грунт на участке практически непучинистый, то мелкозаглубленный фундамент устраивается на специальной выравнивающей подсыпке из песка, а если пучинистый – то на подушке из мелкого щебня, котельного шлака и песка, но крупного или гравелистого.
