Технология установки мембранной кровли
Толщина, к примеру, обычной ПВХ мембраны — 0,7-2 мм. Удельный вес — 1,5 кг/м2. Бригада рабочих за один день может покрыть более 500 м2 крыши. Существует несколько способов соединения полос материала.
Монтаж с помощью теплосварки
Один из наиболее надежных и популярных способов, так как сварка швов обеспечивает высокую прочность всего соединения. Края полос наплавляют друг на друга горячим (400-600 °С) воздухом. Ширина шва может варьироваться от 15 до 120 мм. В местах неправильной формы или, которые расположены вертикально, сварка выполняется вручную.
Балластное крепление
Экономный способ, который применяется на плоских крышах. Материал для кровли лежит на основании и затем крепится по всему периметру в местах его примыкания к вертикальным поверхностям. Чтобы материал не унесло ветром, его закрепляют к основе балластом. Рекомендуемая масса — не меньше чем 50 кг/м2. В качестве нагрузки используют плитку для тротуаров, крупный щебень или камни, а также блоки из бетона или другие неострые и тяжелые предметы. Для установки крыши таким способом необходимо, чтобы она было достаточно крепкой и могла выдержать такую нагрузку.
Механический способ крепления
Применяют в том случае, когда недопустима установка дополнительной нагрузки или на крыше нет сливов и парапетов. Тогда кровлю крепят в местах швов саморезами, а если она имеет вычурные формы используют специальный клей для монтажа.
Для укрепления краев и выступающих элементов, часто применяют специальные уплотняющие рейки. Для крыш с уклоном больше 10° применяют дисковые держатели.

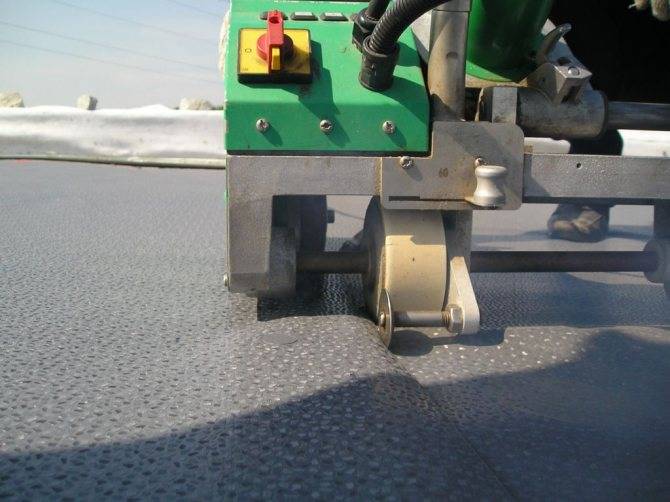

Сварка мембраны сварочной машиной
Сварочная машина избавляет строителей от трудной физической работы и улучшает качество шва. Перед началом сварки нужно выставить температуру нагрева воздуха и скорость движения машины. Выбор режимов зависит от материала изготовления мембраны и окружающей температуры. После того как данные введены на пульте управления, следует немного подождать, пока все элементы машины прогреются до заданных величин.
Использование сварочной машины
Далее нужно действовать в таком порядке.
Отведите сопло максимально в сторону, перенесите машину на сварочный шов.
Установите ее таким образом, чтобы ведущая лента располагалась строго на кромке перехлеста.
Осторожно рукой приподнимите один слой мембраны, в образовавшуюся щель ставьте сопло и зафиксируйте его на корпусе до момента щелка. Щелчок свидетельствует о том, что сопло установлено в нужном положении.
Немедленно включите привод движения сварочной машины
Направляющий ролик должен боковой поверхностью упираться о кромку шва, он контролирует автоматическое передвижение сварочной машины.

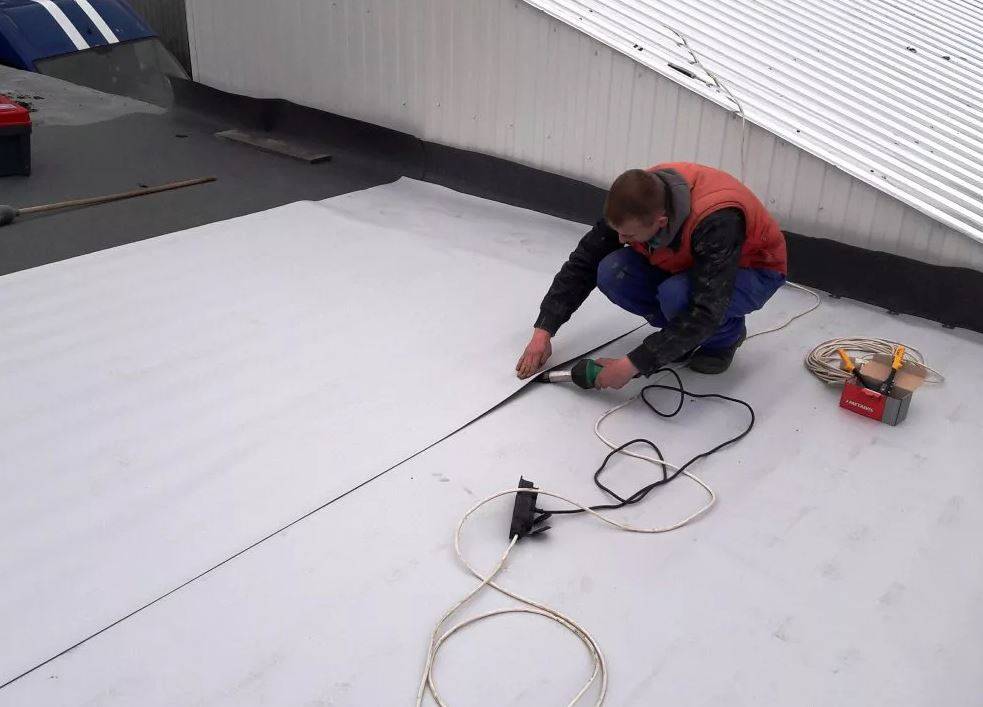

Фото процесса монтажа
Во время работы с таким агрегатом оператор должен постоянно находиться рядом с ним, одну руку держать на ручке и при потребности немного корректировать направление движения. Следует добиться не только равномерного и прямолинейного движения, то и полного прижатия роликами разогретой мембраны.
Если вам нужно перейти с автоматической сварки на ручную, то обязательно немного подорвите сделанный шов. За счет этого удастся не оставлять пропусков, насадка паяльника будет прогревать линию сваривания по всей длине без мертвых зон. Одновременно проверится и прочность всего шва, при обнаружении проблем их можно своевременно исправить.

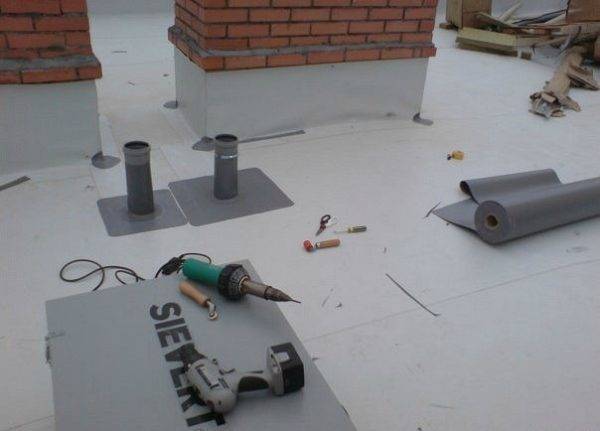

Сварочный аппарат в работе
Особенности эксплуатации крыши с мембранным покрытием
Мембранная кровля является относительно новым строительным материалом, поэтому она требует особого подхода к обслуживанию.
Срок службы мембранной кровли
Минимальный срок службы мембранной кровли — 10 лет. При соблюдении всех требований обслуживания этот параметр может быть увеличен в 5 и более раз. Уход за кровлей нужно осуществлять в соответствии со следующими требованиями:
- Во время монтажа кровли ни в коем случае нельзя обувать обувь с выступающими металлическими деталями. Они могут повредить тонкий кровельный материал.
- При очистке крыши от снега нельзя использовать скребки, у которых есть острые рабочие кромки. Лучше выполнять эту процедуру пластиковыми лопатками.
- В первые два года эксплуатации после дождя на поверхности мембраны могут появляться полосы. Удалять их не нужно. Это явление носит кратковременный характер и проходит самостоятельно. Удалению должны подвергаться цветные пятна, которые могут свидетельствовать о наличии плесени. Убрать её можно кислородным отбеливателем.
Ремонт ПВХ-мембраны на кровле
При соблюдении технологии монтажа мембранной кровли её ремонт требуется гораздо реже, чем при использовании других материалов. Но иногда всё же возникают дефекты, устранить которые можно и своими руками. Наиболее частыми проблемами, требующими быстрого реагирования, являются:
Механические повреждения, в частности, разрыв гидроизоляции или прокол мембраны разными способами. Основной метод устранения повреждения — наложения заплатки. Для этого нужно тщательно очистить поверхность в области повреждения, удалив весь крупный мусор, обработать повреждённый участок специальным очистителем и припаять заплатку из аналогичного кровельного материала с помощью строительного фена.
Расслоение сварных швов. Такая проблема может возникать по разным причинам, например, после монтажа с неправильно выставленной температурой сварочного аппарата или из-за недостаточной силы прижатия валиком мест стыка полотен. Для устранения дефекта проблемное место нужно тщательно очистить специальным средством и заново спаять шов. Есть и другой способ устранения дефекта — наложение заплатки.
- Протечки и намокание утеплителя. Подобные дефекты приводят к потере теплоизоляционным материалом своих эксплуатационных характеристик: он становится жёстким (если была использована минеральная вата), а кровля — мягкой. Решить эту проблему можно только одним способом — заменой теплоизоляционного слоя полностью. А для этого нужно сначала демонтировать кровельное покрытие (использовать его повторно не получится), смонтировать новый утеплитель по имеющейся обрешётке, а затем уложить мембранную кровлю снова.
Видео: наложение заплатки на мембранную кровлю
Мембранная кровля ценится за устойчивость к перепадам температур, а значит, проводить её укладку можно в любое время года на любом типе крыши. Но при этом нужно строго соблюдать все правила, определённые технологией монтажа. Только так можно добиться максимально длительного срока эксплуатации кровельного материала.
ТПО-мембрана
Отличительная особенность – наличие в составе армированной сетки, которая обеспечивает большую устойчивость к повреждениям. Для монтажа нужно употреблять строительный фен для мембранной кровли, так как склейка швов проходит за счет горячего воздуха.
У материала на основе полиофелина самая большая из всех кровельных мембран прочность. При этом цена на него превышает стоимость всех остальных. Причины не только в технических характеристиках: ТПО абсолютно экологичен, служит более 50-ти лет и подходит для применения в холода – он не только не теряет гибкости на морозе, но и разрешает проводить зимой монтаж.
Представление и описание
Мембраны, использующиеся для кровли, представляют собой пленочный материал, который состоит из полимеров. Точный состав назвать нельзя по той причине, что каждый производитель использует свои составляющие компоненты, которые дают возможность создать наиболее качественные мембраны. В материал могут добавляться различные пластификаторы, модифицированный битум, стекловолокно и другое.
На данный момент существуют три вида мембранной кровли:
- ПВХ мембраны – материал мембранной кровли, состоящий из пластифицированного поливинилхлорида, который для повышения прочности армируется полиэфирной сеткой. Для эластичности в состав вводится до 40% летучих пластификаторов. Листы свариваются в одно полотно струей горячего воздуха специальным оборудованием. На данный момент этот тип мембранного материала имеет девять цветов, он устойчив к воздействию ультрафиолетового излучения и огнестоек. Недостаток – выгорание раскрасок ярких цветов, неустойчивость к растворителям и битумным материалам.
- ТПО мембраны– основой является термопластичные олефины, армированные тканью из сетки или стекловолокна из полиэстера. В составе данного материала не содержатся летучие пластификаторы, срок эксплуатации около 60 лет. Свариваются струей горячего воздуха. Достоинства – надежен в условиях низких температур, возможен монтаж в зимний период, обладает высокой прочностью. Недостаток – менее эластичен на фоне других видов мембранной кровли.
- ЭПДМ мембраны – основа данного материала — синтетический каучук, для прочности армируются полиэфирной сеткой. Достоинства – водонепроницаемость, обладает наиболее высокую эластичность и имеет сравнительно низкую цену.
Одними из самых важных характеристик мембранной кровли являются:
- Долговечность. Срок службы составляет более 50 лет.
- Быстрота монтажа кровли в связи с тем, что выкладывается в один слой.
- Рулоны существуют разной ширины, что дает возможность возведения кровли различной конфигурации с наименьшим количеством швов.
- Высокое качество и однородность шва благодаря способу сварки горячим воздухом.
- Обладает высокой эластичностью.
- Морозоустойчива.
- Стойкость перед ультрафиолетом, то есть не выгорает.
- Отсутствуют летучие пластификаторы (исключение появления трещин).
Имея множество плюсов относительно других видов кровли, мембранное покрытие имеет и минус, такой, как цена — в полтора-два раза дороже своих собратьев.
Таблица 1. Характеристика мембраны
Показатель | Величина |
| Плотность, г/ | 135 |
| Размер, м | 1,5*50 |
| Горючесть, DIN 4102 | 82 |
| Паропроницаемость, (г/ )/24ч | 1000 |
| Прочность поперечная/продольная, Н/5см | 160/266 |
| Растяжимость поперечная/продольная, % | 60/50 |
| Масса рулона, кг | 11,75 |
Продолжительность жизни материала
Самый важный критерий при покупке строительных материалов. Никто не захочет регулярно касаться крыши, чтобы заложить новый слой гидроизоляции. Поэтому выгоднее приобретать подходящий и долговечный материал с самого начала.
Лучшие мембраны с точки зрения срока службы — это те, в которых производители добавили специальные компоненты, повышающие производительность и долговечность. Такие мембраны включают, например, современные армированные плёнки.
Мембрана на крыше должна выдерживать и ливни, а весеннее таяние снега, что накапливается на крыше. Поэтому материал должен выдерживать достаточное давление воды. Этот показатель становится особенно важным, когда мембрана приобретается для дождливых мест и для тех регионов нашей страны, где часто встречаются тяжёлые и длительные снегопады.
Лучше всего купить плёнку, которая смонтирована без частей — она минимизирует количество «уязвимых» мест, где вода может проникать. Мембраны в нескольких слоях — лучшее решение для высококачественной изоляции.
Типы мембран
На основе синтетического каучука
Эту группу мембран обозначают аббревиатурой ЭПДМ (Э – этилен, П – пропилен, Д – диен, М – мономер). Наиболее покупаемые, так как при высокой эластичности стоят дешевле аналогов. В процессе эксплуатации не выделяют токсичных веществ. Обладают полной водонепроницаемостью, поэтому используются и в качестве гидроизоляционных покрытий резервуаров, подземных сооружений, колодцев и тому подобное.
Однако есть и недостаток. При соединении полотен применяется не сварочный метод, а склеивание с помощью специальной ленты. Это снижает прочность на разрыв. Однако некоторые виды мембран ЭПДМ соединяются способом вулканизации, что устраняет этот недостаток.
Композиционные
«Доработанные» ЭПДМ. Являются двухслойными, Верхний – тот же каучук, нижний – полимерно-битумный состав. В качестве армирующего промежуточного слоя укладывается стеклотканевая сетка. Такие мембраны более прочные, кроме того, для закрепления на поверхности можно использовать не только клей, но и жидкий битум. Стыки отдельных частей скрепляются горячим воздухом, как при работе с рубероидом.
Мембраны ПВХ
Их монтаж производится при помощи специального сварочного аппарата. Основа мембраны – поливинилхлорид, для придания прочности которому применяется армирующая сетка из полиэфиров. Такие покрытия имеют большую гамму цветов, но со временем все-таки они выгорают. Имеют хорошую паропроницаемость.
Их отрицательные качества – слабая устойчивость перед растворителями и лакокрасочными составами на их основе. Кроме того, эти мембраны под действием температуры выделяют вредные вещества, да и их механическая прочность в процессе эксплуатации ухудшается. Поэтому и гарантия – не более 10 лет. Стоимость – порядка 260 руб/м2.
Мембраны ТПО
Во многом схожи с изделиями ЭПДМ, однако повышенное содержание полипропилена делает их еще устойчивее к различной «химии». Выпускаются более узкими полосами 95 и 180 см, что позволяет укладывать их на самых сложных участках. Хотя по эластичности несколько уступают другим видам мембран.
Вывод
Кровельные мембраны выполняют не только роль мягкого покрытия, но и надежно защищают крышу от проникновения влаги. Кроме того, на проведение работ потребуется примерно в 2 раза меньше времени, чем при использовании других материалов.
Особенности монтажа
- При использовании «сварки» получается тонкий крепкий шов за счет температуры горячего воздуха (400 – 600 С). При этом аппарат ведет ее ровно по всей длине края мембраны. Желаемую ширину шва можно установить в диапазоне от 2 до 10 см. В «трудных» местах сварка делается вручную, или используются клеящие составы.
- Соединение полос может производиться и двухсторонней клеящей лентой. Но это не подходит для поверхностей, которые могут испытывать динамические нагрузки.
- Для плоских или имеющих небольшой уклон крыш применяется крепление с помощью балласта (галька, тротуарная плитка или что-то другое). При этом закрепление всего полотна на основании осуществляется по периметру. При больших размерах – и в нескольких точках примыкания к поверхности. Однако под балласт стоит подложить полотно во избежание повреждения мембраны.
- При отсутствии на крыше парапетов и швов покрытия «пристегивают» саморезами (по шву).
- С помощью специального клея.
Пошаговая инструкция по укладке мембранной кровли
Перед монтажом мембранного покрытия необходимо полностью подготовить основание.
Шаг 1. Осмотрите поверхность крыши. Она должно быть ровной и иметь наклоны в сторону отвода дождевых и талых вод. Большие углубления и выступы убираются, щели заделываются. Работу по укладке кровли можно начинать только после полного застывания ремонтных материалов. Чаще всего мембранные кровли монтируют на утепленных крышах, в качестве утеплителя применяются плиты экструдированного пенополистирола повышенной прочности. Такие покрытия не только отлично сохраняют тепло в помещениях, но и гасят шум. Прочность пенополистирола позволяет без опаски ходить по нему во время выполнения кровельных работ.
Монтаж производится на заранее подготовленное основание из пенополистирола
Шаг 2. Уложите на подготовленное основание специальный разделительный слой. Он необходим для минимизации рисков механических повреждений мембранной кровли. В качестве разделительного слоя можно применять геотекстиль или стеклохолст. Разделительный слой должен быть ровным по всей поверхности крыши, перегибы исключаются.
Пример уложенного разделительного слоя
Шаг 3. Раскатайте первый рулон мембраны, при этом одновременно делайте загиб на вертикальные элементы (парапеты) крыши. Высота загиба примерно 10 см. Выровняйте все складки материала, а если есть необходимость, то вручную немного натяните его, так можно удалить небольшие волны, образовавшиеся из-за длительного хранения мембраны в рулоне.
Мембрана должна лежать ровно
Шаг 4. Зафиксируйте прижимную планку к вертикальным элементам крыши. Прижимная планка может быть из любого металлического профиля, выбор метизов для крепления зависит от материала изготовления вертикальной ограды, но чаще всего используются дюбели или специальные саморезы для бетона, они вкручиваются сразу в отверстия, пластиковые элементы не используются.
Мембрана закреплена прижимной планкой
Шаг 5. Зафиксируйте мембранное покрытие к основанию. Есть два способа фиксации: к бетонному основанию или к экструдированному пенополистиролу. Чаще всего используется второй метод фиксации, несмотря на то, что он менее прочный. Инженеры объясняют такой выбор тремя причинами. Первая
Нагрузки на отрыв покрытия не столь значительны, чтобы принимать их во внимание во время расчетов прочности фиксации мембраны к основанию. Нагрузки возникают вследствие порывов ветра, но даже существенная скорость воздушных масс не может создавать значительного разрежения над поверхностью мембраны
Вторая. Этот метод менее затратен, фиксация делается быстро и без значительных физических усилий. Третья. Некоторые виды бетонных оснований крыши имеют дополнительные материалы гидроизоляции, их повреждение дюбелями категорически запрещается.
Способы крепления ПВХ мембраны при монтаже мягкой кровли
Для фиксации мембраны применяются специальные пластиковые метизы с увеличенным шагом резьбы и большим диаметром головки. Вкручиваются они электрической дрелью, предварительные отверстия сверлить нет надобности.
Пластиковые шурупы с увеличенным шагом резьбы, которые используются для крепления мембраны к пенополистиролу
Шаг 6. Рядом с закрепленной мембраной опять раскатайте материал прослойки, все действия аналогичны вышеописанным.
Шаг 7. Поверх прослойки раскатайте второй рулон кровельного материала с нахлестом примерно 5–8 см от мест крепежа. Следите, чтобы полосы были идеально параллельными, если заметили перекосы, то их следует немедленно поправлять.

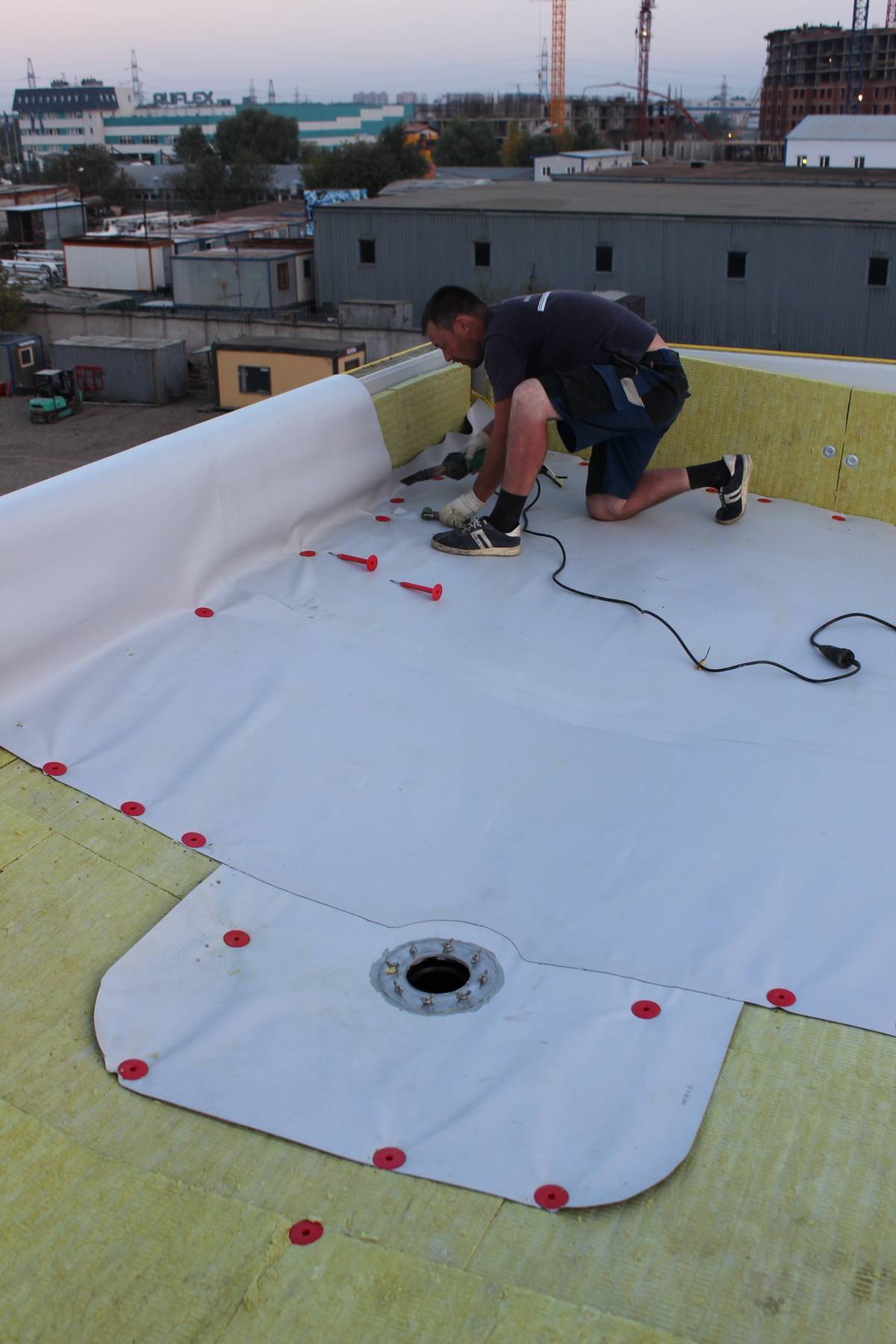

Мембрана закреплена, укладка следующего рулона
Шаг 8. Прикрепите свободный край мембраны, противоположный в дальнейшем будет привариваться.
Фиксация мембраны, используется электрическая дрель
По такому же алгоритму продолжайте укладывать покрытие по всей площади крыши.
Водосточная воронка с электроподогревом
Воронка уже в собранном виде

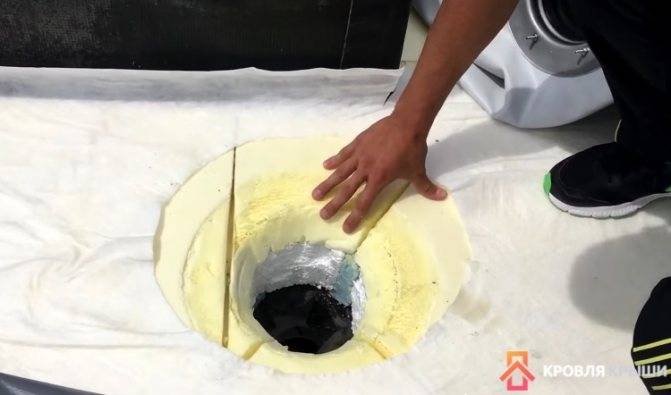

Отверстие в кровельном пироге
После того как мембрана будет полностью уложена, еще раз проведите визуальный осмотр поверхности кровли. Все в норме – начинайте сварку нахлестов.
Особенности мембранной кровли
Такой вид кровли используется на плоских крышах как промышленных и торговых зданиях, так и гаражей и иных хозяйственных пристроек. Современные технологии и материалы позволяют строить эксплуатируемые крыши, полезная площадь в дальнейшем может использоваться под зоны отдыха и игр, зимние сады, автостоянки и т. д.
Мембранная кровля — что это?
В чем главные преимущества мембранной кровли?
Самый легкий вес. Масса одного квадратного метра кровли в пределах 1,3 кг, по этому показателю ей нет равных среди всех используемых типов кровельных покрытий.
Мембранная кровля весит немного
Технологичность. Несмотря на то что технология монтажа требует использования специального оборудования, настилать кровлю можно и самостоятельно. Под специальное оборудование можно без проблем переоборудовать обыкновенный строительный фен.
Укладку кровельной мембраны можно выполнить своими руками
Длительный период пользования. Некоторые виды мембранных кровель при соблюдении рекомендаций производителя гарантируют герметичность покрытия на протяжении ста лет. К примеру, мягкая черепица и металлочерепица имеют гарантированный срок эксплуатации не более 25 лет.
Кровельная ПВХ мембрана
- Устойчивость к негативным внешним воздействиям. Материал не только не боится резких перепадов температур, но и очень устойчив к жестким ультрафиолетовым лучам. Еще один плюс – для тяжелых условий эксплуатации используются мембранные покрытия со специальными армирующими слоями. Это дает им возможность не только гасить неизбежные температурные линейные колебания основания, но и противостоять значительным динамическим и статическим усилиям. Показания прочности на разрыв гарантируют устойчивость покрытия от механических повреждений.
Устройство мягкой мембранной кровли
В качестве гидроизоляции на данном объекте применялась полимерная мембрана ПВХ ECOPLAST со специальным тиснением
Кроме этих общеизвестных технических параметров, мембранные кровли имеют еще одно уникальное преимущество – паропроницаемость. Абсолютное большинство утеплителей крайне негативно реагирует на повышение относительной влажности, при увеличении этого параметра теплопроводность значительно возрастает, фактические теплоизоляционные характеристики помещений далеки от планируемых значений. Все ранее используемые рулонные кровельные покрытия для плоских крыш не пропускали пар со всеми вытекающими негативными последствиями. Мембранные крыши не допускают намокания утеплителей.

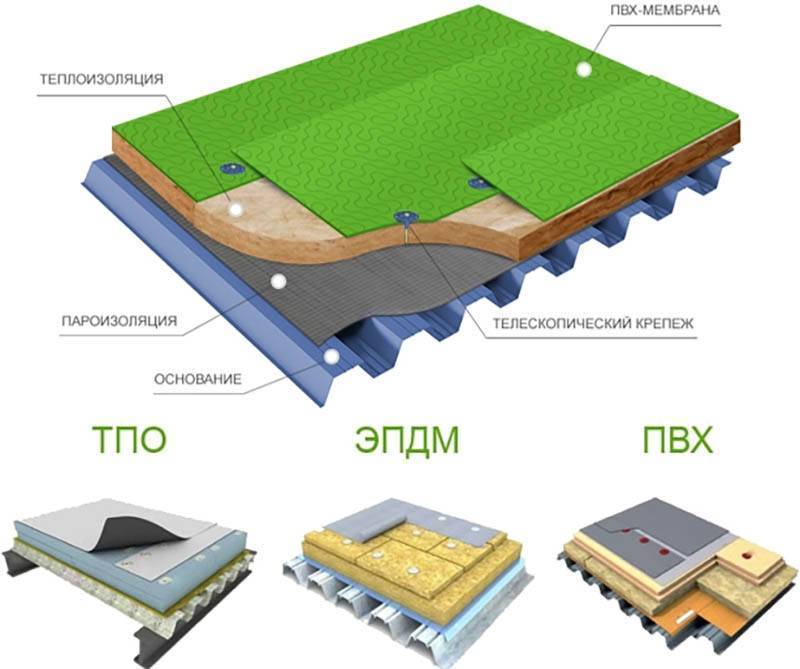

Устройство мембранной кровли
Как и чем монтировать мембранную крышу
Мембранные кровельные покрытия применяются для плоских и имеющих малый угол наклона конструкций крыш. При этом возможна укладка финишного материала поверх уже имеющейся старой кровли при производстве ремонта. Это значительно снижает трудоёмкость выполнения таких работ.
Мембранную плёнку можно укладывать поверх старого кровельного покрытия, предварительно выровняв его и очистив от грязи
Использование для плоских кровель мембранного материала создаёт высоконадёжное в отношении водонепроницаемости покрытие. Это относится в первую очередь к плёнкам, соединённым теплосварным способом. Срок службы мембранной кровли составляет до 50 лет, если всё сделано правильно. Для устройства такой крыши применяются:
- мембраны из ПВХ — поливинилхлорида — наиболее популярный материал;
- плёнки ЭПДМ на основе синтетического каучука (пропилен-диен-мономер);
- мембраны ТПО — полиолефин термопластичный, содержащий до 70% этиленпропиленового каучука и порядка 30% полипропилена.
Кроме того, для повышения основных характеристик многие производители вводят в состав материала мембран стекловолокно или полиэфирные нити.
Основными свойствами, позволяющими успешно использовать мембраны для кровель, являются их пластичность и гибкость. Поэтому их можно применять на любых уклонах скатов. Такие кровли огнестойки, имеют длительные сроки эксплуатации и способны выдерживать большие нагрузки.
Материалы для мембранной кровли
Существует несколько разновидностей кровельных мембран. Каждая из них имеет свои отличительные особенности, свои достоинства и недостатки.
Среди наиболее популярных разновидностей кровельных мембран можно выделить:
- Мембраны из ПВХ производятся из пластифицированного поливинилхлорида, армированного полиэфирной сеткой. Для придания мембранам большей эластичности в ПВХ добавляют летучие пластификаторы. Из ПВХ-мембран получается достаточно прочная и надежная мембранная кровля — монтаж поливинилхлоридных кровельных мембран производится с помощью сварки, и стыки между полотнами по прочности не уступают целостным участкам. Среди недостатков кровельных мембран данного типа – наличие летучих соединений, выделяющихся во внешнюю среду, и низкая устойчивость мембранного полотна к маслам, растворителям и битуму.
- ЭПДМ-мембраны изготавливают на основе синтетического каучука. Армирование этих мембран также проводится с использованием полиэфирных нитей. ЭПДМ мембраны отличаются относительно невысокой стоимостью, долгим сроком эффективной эксплуатации, высокой эластичностью. Среди недостатков – необходимость применения клея для соединения мембранных полотен. В итоге стыки мембран становятся наиболее «проблемным» местом, и ремонт мембранной кровли из ЭПДМ мембран необходимо производить чаще, так как именно на стыках возникают протечки.
- ТПО-мембраны производятся из термопластичных олефинов. Мембраны ТПО выпускают как неармированными, так и с армировкой из стекловолокна или полиэстера. Соединение ТПО-мембран между собой производится с помощью сварки горячим воздухом, что дает возможность получить достаточно прочный шов. Единственным недостатком этих мембран является их меньшая (по сравнению с мембранами из ПВХ и ЭПДМ) эластичность.
Устройство мембранной кровли из этих материалов для крыши можно проводить по различным технологиям. Ниже мы рассмотрим наиболее часто используемые.
