Можно ли ставить металлопластиковые трубы на отопление

Диаметры металлопластиковых труб и характеристики, таблицы с параметрами

В наше время ремонтные работы не обходятся без применения металлопластиковых труб. Прочность и надежность конструкций из этих многослойных изделий доказана годами. Только правильно нужно подбирать диаметры металлопластиковых труб, чтобы не возникало аварийных ситуаций.

Состав металлопластиковых труб

Металлопластиковые изделия состоят из нескольких слоев (рис. 1):

• Верхний слой – сшитый полиэтилен;
• Промежуточный слой – алюминий;
• Внутренний слой – сшитый полиэтилен.

Между этими слоями есть также клеевые прослойки. Сшитый полиэтилен – это прессованный материал, который отличается высокой прочностью. Внешний слой обработан дополнительно химическими веществами для большей стойкости, а внутренний выполнен из пищевого пластика. Алюминиевый внутренний слой нужен для защиты и стойкости.

Рис. 1 Слои металлопластиковой трубки

Характеристики металлопластиковых патрубков

Одним из главных параметров является внутренний диаметр металлопластиковых труб. Эта характеристика означает показатель пропускной способности у трубы. Его нужно точно знать при выборе других комплектующих, например, фитингов (рис 2).

Рис. 2 Фитинги для металлопластиковых конструкций

Следующим важным фактором при выборе металлопластиковых труб является их наружный размер. Также важным показателем размера металлопластиковых труб является толщина стенки патрубка. Она может быть от 2 до 3,5 мм. Можно посмотреть соотношение размеров в таблице.

Вес 1 погодного метра, грамм

Объем жидкости в 1 погонном метре, литры

Размеры труб из металлопластика

Это патрубок с внешним диаметром 16 мм, толщиной стенки – 2 мм, а внутренним диаметром – 12 мм. Алюминиевый слов в этой трубе 0,2 мм толщиной. Такая труба является самой актуальной для обустройства отопительной системы и водного контура в домах. То есть такие изделия используют для отводов воды к смесителям, для счетчиков и т.д. Фитинги к этому диаметру дешевле других. 1 погонный метр патрубка из металлопластика 16*12 мм равен 115 г.

Внешний размер становит 20 мм, размер толщины стенки – 2 мм, внутренний диаметр становит – 16 мм. Толщина алюминиевой прослойки становит 0,25 мм. Такие металлопластиковые трубы часто служат для обустройства теплых полов. Также их используют для водоснабжения, если плохой напор и конструкция при этом достаточно длинная. Патрубок с сечением 20 мм может выдержать показатель давления в 10 бар.

Такой патрубок из металлопластика имеет внешний диаметр – 26 мм, внутреннее сечение становит 20 мм, а толщина стенки при этом 3 мм. Эту трубу используют для обустройства стояка и системы теплых полов. В частном доме часто обустраивают автономные системы, такие как отопление и водоснабжение. При обустройстве автономной отопительной системы нужно учитывать, что часто происходят скачки показателя давления, поэтому такой диаметр изделия из металлопластика идеально подходит.

Внешнее сечение становит 32 мм, внутреннее сечение 26 мм при толщине 3 мм. Этот размер изделия позволяет устанавливать ее в качестве стояка. Если такой патрубок устанавливается как основной трубопровод, то в системе должен быть низкий показатель давления. Благодаря своей достаточно большой пропускной способности они обеспечивают прохождение большого объема жидкости бесперебойно.

Внешнее сечение этого патрубка из металлопластика – 40 мм, внутренний диаметр становит 32 мм, а толщина стенки – 3,9 мм. Такие трубы используются для установки длинных отопительных магистралей в промышленных и жилищных строениях. Также такой размер металлопластикового изделия нужен для установки центрального отопления и кондиционирования.

Внешнее сечение такого патрубка – 50 мм, внутреннее сечение становит 40 мм, толщина стенки – 4 мм. Эти трубы из металлопластика имеют достаточно большую проходимость, поэтому при их помощи монтируют технологические трубопроводные системы для отопления и водоснабжения промышленных объектов.

Есть варианты труб с еще большим диаметром – до 63 мм, но они не применяются для систем отопления жилых домов и имеют узкую направленность.

Выбор металлопластиковых изделий

При выборе следует учитывать такие параметры металлопластиковых патрубков:

Толщина стенок; Внутренняя проходимость и внешнее сечение; Вес, так как в некоторых случаях важно знать вес системы отопления и т.д.; Показатели теплопроводности; Показатели максимальной и минимальной температуры; Допустимый радиус изгиба; Срок службы. Как правило, все параметры, приведенные в таблице, являются стандартными, возможны небольшие отклонения

Это зависит от производителя

Как правило, все параметры, приведенные в таблице, являются стандартными, возможны небольшие отклонения. Это зависит от производителя.

Как не купить подделку

Качество металлопластиковых труб для отопления очень важно: системы из МП хорошего качества стоят десятилетиями, в то время как из подделок уже через 2-3 года начинает капать, а если труба расходится по шву металла, то и лить. Даже если такого не происходит, то через 7-8 лет разрушается алюминий, и все равно начинаются проблемы. Потому на качество обращайте максимум внимания

Как отличить качественные трубы?

Потому на качество обращайте максимум внимания. Как отличить качественные трубы?

Во-первых, покупайте в специализированной торговой точке и просите предоставить сертификат. Это, конечно, не гарантия, но полное отсутствие бумаг является точным признаком контрафактной продукции: официальные поставщики каждую партию снабжают соответствующими документами.

Очень важно купить качественные изделия, а не поддлеку

Во-вторых, внимательно смотрите на трубы/фитинги. Если вы предварительно выбрали производителя, найдите информацию о том, как все должно выглядеть: цвет наружного слоя пластика, цвет внутреннего пластика, фактура (гладкая, шершавая), диаметры и марки производимой продукции, подробности маркировки и написание марки. Часто именно так, по внешним признакам и можно определить подделку: нормальные фирмы наносят надписи четко, в полном соответствии с орфографией. На подделках надписи размытые, часто неровные, в названиях марок вписаны/пропущены буквы или знаки. Это делают по большей части специально: ведь при полном совпадении логотипа кампания может подать в суд. А так, похожее название, но другое…

В-третьих, обратите внимание на срез трубы. Большинство серьезных производителей сваривают алюминий встык. Наличие шва «внахлест» — признак невысокого качества

Также обратите внимание на толщину алюминия – она должна быть одинаковой. Что касается толщины слоя полимера, то внутренний должен быть однозначно одинаковой толщины, а поверхность внутри трубы ровной, гладкой. Наружный слой, если труба традиционной формы, тоже должен иметь одинаковую толщину. Исключение – трубы специальной (не круглой) формы. Тогда также желательно предварительно знать параметры наружного слоя полимера. Вот, собственно, и все средства

Наличие шва «внахлест» — признак невысокого качества

Также обратите внимание на толщину алюминия – она должна быть одинаковой. Что касается толщины слоя полимера, то внутренний должен быть однозначно одинаковой толщины, а поверхность внутри трубы ровной, гладкой

Наружный слой, если труба традиционной формы, тоже должен иметь одинаковую толщину. Исключение – трубы специальной (не круглой) формы. Тогда также желательно предварительно знать параметры наружного слоя полимера. Вот, собственно, и все средства.

Область применения

Благодаря техническим характеристикам металлопластика, материал нашел применение в трубопроводах холодного и горячего водоснабжения, а также канализации.

Его применяют для различных отопительных систем:

• Устройство напольного обогрева «теплый пол».
• Подводка к настенным радиаторным батареям.
• Подогрев грунта в закрытых тепличных комплексах и оранжерей.
• Устройство подогрева воды в бассейнах.
• Прокладка защитных экранов силовых кабелей.
• Подача сжатого воздуха.

Металлопластиковые изделия можно встретить в системах кондиционирования воздуха, в транспортных магистралях по перемещению газообразных и жидких веществ.

Фитинги для металлопластиковых труб

Среди фитинговых соединений для металлопластиковых конструкций следует выделить:

• Разъемные фитинги. В каталогах представлены под разными названиями, в том числе как цанговые, резьбовые или разборные. Такие фитинги стоят дорого, зато есть возможность многократной сборки и разборки. Они подходят только для систем холодного водоснабжения.
• Компрессионные фитинги, которые считаются даже более простыми, чем другие виды. Их также называют обжимными. Такие конструкции представляют собой сочетание штуцера и накидной гайки, зафиксированных с помощью обжимного кольца. Этот вариант считается оптимальным для системы холодного водоснабжения, но может подойти и для горячей воды.
• Пресс-фитинги. Считаются лучшим выбором для отопительной системы. Они отличаются сложной конструкцией, но обеспечивают надежность соединения.

Монтаж некоторых фитингов производится вручную, но для пресс-фитингов требуется специальная машина.

Достоинства и недостатки материала

Металлопластиковые трубы удачно сочетают в себе достоинства полимерных и металлических трубных изделий. К числу их основных достоинств относятся:

• Стойкость к коррозии;
• Устойчивость к зарастанию и заиливанию;
• Гибкость;
• Хорошая морозоустойчивость, отсутствие необходимости в утеплении;
• Простой монтаж без специального оборудования;
• Имеют диаметр от 8 мм, что позволяет успешно применять металлопластиковые трубы для теплого пола;
• Повышенная прочность;
• Рабочая температура до 95 °С;
• Срок эксплуатации до 25 лет.

Соединение металлопластиковых труб для отопления

При всех положительных характеристиках металлопластика следует признать, что материал не лишен негативных качеств. Недостатки, которые имеют металлопластиковые трубы в отоплении:

• Ослабление герметичности соединений вследствие многократных температурных перепадов;
• Зауженный внутренний диаметр фитингов;
• Высокая стоимость соединительных элементов.

Устройство слоев — качественное производство

Как производят металлопластиковые трубы Главная составляющая – алюминиевый несущий слой, придающий изделию жесткость. Снаружи и изнутри к нему приклеен толстый полиэтилен. Подобная конструкция позволяет в полной мере использовать положительные свойства двух различных материалов, нейтрализуя отрицательные.

Полиэтилен нейтрализует склонность алюминия к коррозии и образованию отложений на внутренней поверхности, а алюминий смягчает большое расширение полиэтилена и его неустойчивость к ультрафиолетовым лучам. Надежность и срок службы металлопластика зависит от качества клея, которым скреплены все пять слоев. Именно клей не допускает расслоения при монтаже и колебаниях температуры.

Безопасность превыше всего!

При работе соблюдайте технику безопасности и некоторые правила:

• Работать обязательно в перчатках, быть аккуратным с режущими инструментами
• Полиэтилен трудно воспламеняется, но при экстренной ситуации тушение проводить песком или пеной

Такая система отопления прослужит долгие годы при правильном проведении работ. Установка очень проста и вы легко справитесь без посторонней помощи, что существенно сэкономит денежные средства! А купленные инструменты пригодятся в доме всегда! Водопровод и отопительная система – главное в доме. Так что проявите терпение и все свои мастерские способности, и результат не заставит себя ждать!

Несколько слов о сортаменте

Температура эксплуатации полипропиленовых труб (и любых других разновидностей) зависит от конкретной марки. Разумеется, любая может выдержать заявленное значение в 95 градусов. Однако неприспособленные для этого марки выйдут из строя через несколько лет (в лучшем случае).

Еще в далеком 1996 году был разработан СП 40-101, который регламентирует срок службы различных марок в зависимости от конкретных условий. Он позволяет с внушительной точностью выявлять срок службы целой системы.

Разумеется, температура плавления полипропиленовых труб будет оставаться постоянной вне зависимости от конкретной марки. Зато их срок жизни будет очень даже серьезно разниться.

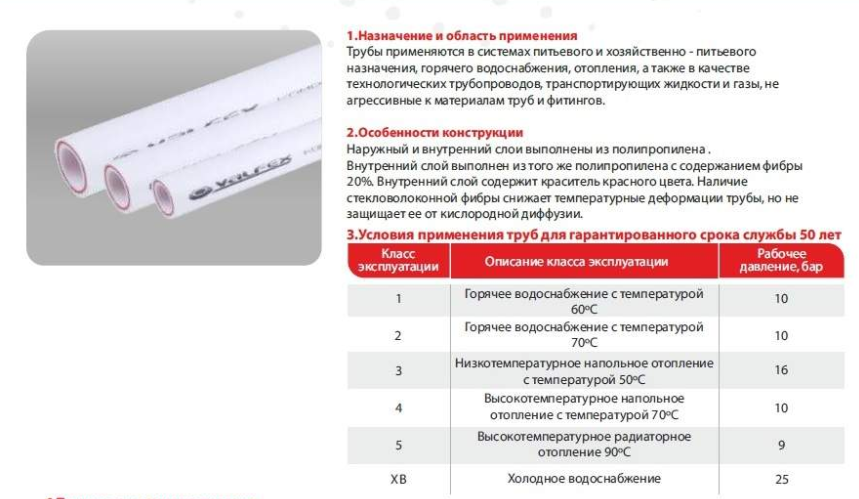

В этой таблице вы сможете найти множество полезной информации обо всех широко используемых сегодня разновидностях. Легко заметить, что заявленная цифра в 50 лет службы имеет место только для рабочей температуры не более 70 градусов

Особенности металлопластиковых труб

Изделия из алюминиево-полиэтиленового металлопластика соединяют в себе лучшие стороны пластика и металла. Сравнивая их с полипропиленовым конкурентом, следует понимать, что цена за погонный метр в обоих случаях приблизительно равна.

Однако фитинги для металлопластика гораздо дороже тех, что применяются при монтаже трубопроводов из PPR.

“Сшивка” полиэтилена происходит при его производстве на уровне молекул. Никаких швов или стежков из нитей там нет в помине. Существует три основных технологии изготовления этого пластика, обозначаемые в маркировке трубных изделий PEX-A, PEX-B и PEX-C.

Особой разницы на конечные характеристики трубы эти нюансы производства не оказывают

Здесь больше важно соблюдение самой технологии «PEX» со стороны изготовителя

А покупателю на этикетке надо больше внимания обращать на указанное номинальное давление (PN) и толщину стенок. Именно от этих двух цифр во многом зависит предназначение изделия и его рабочие параметры. Более подробно о сортаменте и технических характеристиках металлопластиковых труб мы говорили в этой статье.

Тонкая прослойка алюминия между внутренним и внешним слоями PEX служит для:

• частичной компенсации теплового расширения трубы;
• формирования диффузионного барьера.

Сшитый полиэтилен изначально рассчитан на высокие рабочие температуры до +95 °С. Однако при нагреве он начинает слегка расширяться. Чтобы это расширение скомпенсировать, между двумя полиэтиленовыми слоями и делается вкладка из алюминия. Металл принимает на себя через клеевую прослойку большую часть возникающего в полиэтилене напряжения, не давая пластику слишком расшириться и деформироваться.

Среди достоинств металлопластиковых трубопроводов стоит выделить:

• отсутствие блуждающих токов;
• постоянство проходного сечения;
• меньшую в сравнении с металлическими аналогами шумность;
• отсутствие расширения пластика (провисания труб) в результате нагрева воды в них;
• простоту монтажа трубопроводной системы.

Симбиоз металла и пластика в состоянии выдержать кратковременное повышение температуры воды внутри до +115 °С. А плюс 95 градусов по Цельсию – для него норма.

Металлопластиковые трубы идеально подходят для систем горячего водоснабжения, «теплых полов» и отопления. Именно благодаря им агрессивное воздействие кислорода на разнообразные гидронасосы, а также отопительные котлы и радиаторы удается свести к минимуму.

Среди отрицательных сторон металлопластиковых труб числятся:

• старение полиэтилена под прямыми лучами солнечного света;
• необходимость устройства заземления для сантехники с корпусом из металла, т.к. пластик является диэлектриком;
• необходимость протяжки фитингов через год после введения трубопроводной системы в эксплуатацию.

Трубы из металлопластика необходимо укрывать за отделкой от попадания прямых лучей солнца, иначе срок их службы резко сократится. А подтяжка фитингам требуется из-за температурных деформаций трубопровода, от которых полностью избавиться попросту невозможно.

И главный недостаток – металлопластик нельзя замораживать. Из-за подобных резких перепадов температуры он может банально разойтись по швам.

Металлопластиковые трубы – как выбрать подходящий способ монтажа

Предпочтительным способом прокладки металлополимерных труб является их скрытое размещение в бороздах, каналах, шахтах. При этом, ко всем разъемным соединениям и арматуре необходимо обеспечить свободный доступ с помощью установки съемных щитов или дверок без острых краёв.

При скрытии трубопровода в стене или полу его целесообразно монтировать в кожухе, например, возможен вариант «труба в трубе». До заделки трубы необходимо их полностью смонтировать и провести гидравлические испытания.

Сгибать металлопластиковые трубы необходимо только с помощью специального инструмента – трубогиба, который обеспечивает допустимый радиус дуги сгиба. При случайном изгибе под острым углом можно дать практически 100% вероятности, что труба повредилась. Поэтому разгибать ее уже бесполезно – необходимо ее разрезать и стыковать с помощью фитингов.

При размотке и монтаже необходимо проследить, чтобы труба не перекрутилась. Контролировать это можно с помощью маркировки, нанесенной на поверхность трубы, которая постоянно должна находиться на одной линии поверхности трубы.

Прокладка металлопластиковой трубы должна вестись без натяга, свободные концы необходимо защищать от попадания в них грязи с помощью заглушек.

Демонтаж труб из металлопластика является простым и быстрым процессом.

Преимущества и недостатки металлопластиковых труб

Металлопластиковые трубы обладают рядом важных преимуществ:

• во время эксплуатации не возникают коррозия и накипь;
• трубы не требуют окраски;
• уровень шума потока жидкости ниже, чем в металлических трубах;
• такие трубопроводы не подвержены воздействию блуждающих токов;
• условия протекания жидких сред в металлопластиковых трубах лучше, чем в металлических изделиях;
•  малый вес металлополимерной трубы;
• проходное сечение металлополимерной трубы не снижается на протяжении всего срока эксплуатации.

К минусам металлополимеров можно отнести горючесть материала, из-за которой рекомендована установка таких труб в закрытых нишах стен или пола. К тому же, полимеры боятся прямого попадания ультрафиолетовых лучей.

Одним из существенных недостатков этих труб является разница коэффициентов теплового расширения, что приводит к разгерметизации соединений на фитингах при температурных колебаниях воды.

Это свойство металлопластиковых труб требует непременного соблюдения правил, которые особенно актуальны для горячего водоснабжения:

• ко всем фитингам должен быть обеспечен свободный доступ;
• во избежание провисания, трубопровод из металлопластика должен иметь крепления, расположенные на достаточно близком расстоянии;
• на протяженных трубопроводах должны быть установлены тепловые компенсаторы.

Характеристики для труб разного диаметра

Бесшовные металлопластиковые трубы выпускаются со следующими стандартизированными типоразмерами наружного диаметра: 40 мм; 32 мм; 26 мм; 20 мм и 16 мм. В общем случае размеры труб составляют от 1,6 см до 6,3 см. При этом можно выделить общие для всех этих типоразмеров технические характеристики. Металлопластиковая труба, независимо от диаметра, имеет особенности, указанные в таблице.

Таблица 1

Показатель

Единица измерения	Численное значение
Рабочая температура	°С	до 95
Коэффициент теплового расширения	мкм/м на 1 °С	26
Рабочее давление	МПа	до 1,013
Прочность соединения клеем	Н/см	70
Прочность соединения алюминия при сваривании	Н/мм²	57
Шероховатость (коэффициент)	—	0,07
Теплопроводность (коэффициент)	мВт/(см*К)	4,5

Достоинства и недостатки

Перед комплектующими из других материалов у металлопластиковых труб есть несколько преимуществ:

• Простота и удобство монтажа и предмонтажных работ. Трубы из металлопластика легко транспортировать и хранить благодаря их малому весу и удобной форме выпуска – длинномерные изделия скручены в мотки-бухты, которые занимают мало места. При монтаже перенос целой бухты требует меньших усилий, чем перемещение металлических труб. Нарезка и соединение металлопластиковых изделий не требует сложного оборудования и особых навыков. Гибкие и эластичные трубы при монтаже можно повернуть под любым углом и даже развернуть в обратную сторону без использования фитингов-уголков. А так как металлопластиковые трубные изделия выпускаются в виде длинномеров по 50-200 м, то и соединительных муфт для оборудования трубопровода потребуется немного.
• Возможность прокладывания трубопровода открытым и закрытым способом в помещениях, в том числе, с уже выполненной отделкой. Металлопластиковые трубы имеют презентабельный вид и не портят интерьера, а так как для их соединяют без сварки, проложить трубопровод можно даже после выполнения чистовой отделки помещений.
• Надежность образуемого трубного контура. Трубопроводы большой протяженности прокладываются с минимальным количеством соединительной арматуры, поэтому имеют минимум узлов, в которых возможны протечки.
• Устойчивость к коррозии и образованию засоров и наростов на внутренней поверхности. Полимерные внутренние и внешние стенки не подвержены коррозии и надежно защищают алюминиевый армирующий слой изнутри от разрушающего воздействия транспортируемого вещества, и снаружи – от внешней среды. Кроме того, пластик позволяет изготовить изделия с абсолютно гладкими стенками, за которые не цепляются мелкие частицы, движущиеся вместе с рабочей средой, благодаря чему трубы с полимерным покрытием не склонны к зарастанию и заиливанию даже на участках разворота на 180 градусов.
• Способность поглощать звуки и вибрации движущейся рабочей среды. В отличие от металлических труб, металлопластиковые почти не пропускают внутренние шумы наружу, поэтому подходят для оборудования длинных тепловых контуров даже в спальнях и детских комнатах.
• Продолжительный срок службы. При соблюдении правил эксплуатации металлопластиковые изделия могут прослужить до 50 лет – полимерная оболочка не теряет со временем своих технических свойств и помогает сохранить их и армировочной алюминиевой прослойке.

Рекомендуем ознакомиться: Использование трубы НПВХ в напорных системах

Однако по некоторым качествам металлопластиковые трубы значительно уступают аналогам из других материалов:

• Горючесть и выделение токсичных соединений при возгорании. Металлопластик пожароопасен, поэтому для прокладывания открытого трубопровода в мастерских, котельных и других помещениях, где есть открытые источники огня или высокой температуры, такие трубы неприменимы.
• Ограниченность сфер применения, связанная с узким диапазоном рабочих температур и давлений, светобоязнью и небольшим типоразмерным рядом труб. Температуры ниже -40 градусов металлопластик не выдерживает и ломается, а при длительном воздействии температур выше +95 градусов деформируется, при температуре выше +130 градусов – начинает плавиться. Рабочее давление ограничено 10-20 бар, при более высоком также начинается деформация стенок, при достижении 80-90 бар металлопластик разрушается. Для уличных коммуникаций металлопластиковые изделия не применимы из-за неустойчивости пластика перед ультрафиолетом. Диаметр труб невелик – от 16 до 63 мм, а длина трубы в самой большой бухте составляет всего 200 м, тогда как пределы диаметров изделий из других материалов в десять раз шире, а длина полимерных труб в бухтах может достигать километра.
• Сужение пропускной способности трубопровода в узловых точках из-за возможности соединения труб только обжимными и пресс-фитингами, штуцеры которых устанавливаются внутри торцов труб. Гладкую полимерную трубу без зажатия ее между двумя деталями в фитинге зафиксировать невозможно.
• Невозможность выполнения абсолютно надежных узлов. Сварной метод не применим для металлопластика, так как это не сплав, а комбинация слоев, имеющих разные температуры плавления и возгорания. Фитинговое же соединение позволяет образовать узлы, надежность которых можно гарантировать лишь на ближайшие 3-5 лет. Из-за этой особенности металлопластиковые трубы нельзя прокладывать полностью скрытым способом, обязательно нужно оставлять ревизионные окошки в местах соединения, а узлы периодически подтягивать.

Резак

Его рекомендуют применять для систем малого и среднего объема.

В устройство вмонтировали нож, изготовленный из особо прочной закаленной стали. Резаки оснащены длинными рукоятками и рычажным трещоточным механизмом, который позволяет выполнить разрезку. Эти приспособления позволяют работать с трубными изделиями с объемом до 63  мм.

Самым лучшим производителем резаков по праву считается  фирма Valtec. Под этим брендом известны не только качественные резаки для металлопластиковых изделий, это и детали для соединения, компрессионное оборудование и многие другие приспособления для монтажа.

Еще одним «китом» изготовления является марка «Rothenberger». Вся продукция этой компании по уровню надежности не уступает предыдущему изготовителю.
