Маленькая печь для дачи из кирпича своими руками

Барбекю – «заморское» название близких сердцу вещей!

История барбекю уходит далеко в колониальную эпоху, когда жители восточных стран придумали способ томления больших кусков мяса на углях. Этот способ быстро распространился по территории современной Америки и надежно закрепился среди местных жителей. А что же Россия? У нас «барбекю» был и будет всегда! Только название его – шашлык на гриле, блюда на уличной русской печи, мясо на вертеле и пр. Для удобства приготовления всех этих любимых нашими гражданами блюд и придумана печь-барбекю.

Что представляет собой кирпичная печь для уличного приготовления?

Барбекю-комплекс – это капитальное сооружение с дополнительно встроенными отсеками для дров, мойкой, разделочными поверхностями, жаровнями для мяса, плова, выпечки и пр. Фундамент – важная деталь комплекса. Под барбекю необходим добротный бетонный фундамент с арматурой глубиной 50-70 см.

Центр конструкции – мангал из шамотного кирпича с металлическим коробом, решеткой и дымоходом. Под жаровней располагают поленницу. С боков от мангала оборудуют дополнительные отделы – русскую печь, тандыр, мойку, столешницу и другие функциональные пристройки.

Где построить печь-барбекю?

Уличная печь барбекю своими руками из кирпича может разместиться в любом месте сада, беседки и летней открытой террасы при условии, если вы предусмотрите хорошую вытяжку с высокой трубой. Так дым не помешает ни вам, ни вашим соседям.

Самое выгодное место для барбекю – около кирпичной стены. Если вы выберете проект с мойкой, то целесообразно сооружать вашу жаровню вблизи канализации и водопровода.

Мы заботливо приготовили для вас иллюстрации с пошаговым строительством:

Подробный проект со всеми размерами смотрите ниже.

Какие сложности и проблемы могут возникнуть при кладке

При возведении печных стен неопытные мастера не используют отвес, в результате стена отклоняется от вертикального положения, что создает угрозу разрушения.

В случае отклонения от вертикали кладку размачивают водой и разбирают, затем выкладывают снова, с использованием отвеса.

Дно топочной камеры наклонено к печной дверце. Уклон (подушка) заполняется глинистым раствором с щебнем. Если кирпич кладут на непросохшую подушку, она может деформироваться.

Если это случилось, дно топочной камеры разбирают, размочив швы. Затем вынимают кирпичи, восстанавливают уклон и дают ему просохнуть. После этого снова кладут дно топки.

Неправильная консистенция самодельного раствора приводит к появлению трещин при эксплуатации.

Если трещин на стенах немного, их замазывают новым, качественным раствором. Если трещины глубокие и через них идет дым, раствор сильно осыпается, то печь, скорее всего, придется перекладывать.

В печи данной модели в качестве топлива используют дрова. Если в топке жечь уголь, появится много золы, а топка будет перегреваться, вплоть до образования трещин из-за неравномерного прогрева верхней и нижней части отопительного сооружения. В этом случае трещины заделывают раствором, вместо угля используют дрова.

Расчет и изготовление фундамента

Даже под русскую печь маленьких размеров нужен прочный фундамент. Простого усиления пола будет недостаточно, надо сооружать конструкцию из небольших железобетонных блоков, камня или заливать армированную бетонную плиту. Она должна быть обособлена от фундамента дома. Для определения глубины опоры нужно провести оценку типа грунта, уровня его промерзания и высоты почвенных вод.

Мнение эксперта

Николай Давыдов

Печник с 15-летним стажем

Например, в Московской области, почва зимой промерзает примерно на 1,4 метра. Значит и фундамент под печь должен быть не меньшей глубины. Ширина и длина должна превышать размеры основания корпуса печи не менее, чем на 15 — 20 см.

Таким образом под малую русскую печь этой модели размеры фундамента будут следующие:

• ширина — 130 см;
• длина — 150 см;
• высота — 160 см.

Соответственно для сооружения монолитной плиты потребуется 3,0 м3 бетона. Его можно купить на заводе с БРУ или изготовить самостоятельно, закупив для этих целей:

• цемента М400 — 0,97 т;
• песка — 1,6 м³;
• щебня — 3,2 м³.

Сами работы ведут в следующей последовательности:

• копают котлован глубиной 1,75 — 1,8 м;
• уплотняют дно и отсыпают слой щебня в 15 см;
• устанавливают опалубку из необрезной доски с прокладкой гидроизоляционного материала по её внутренним поверхностям;
• монтируют армокаркас из двух рядов металлической сетки с размером ячейки 15х15 мм, которые соединяют между собой вертикальными отрезками арматуры;
• заливают бетонную смесь в опалубку с послойным уплотнением методом трамбования или штыкования для удаления воздушных пузырьков;
• выравнивают верхнюю плоскость конструкции.

Опалубку можно демонтировать примерно через неделю, а дальнейшие работы по гидроизоляции проводят по истечение 25 — 28 дней, когда бетон наберёт полную прочность.

Как сложить самую простую печь из кирпича?

Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.

Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.

Мы рассмотрим три примера печей с пошаговым руководством по их кладке:

Простую прямоточную; С варочной плитой; Отопительную.

Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.

Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.

Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты

Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.

Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.

Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.

Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.

На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).

Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.

После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.

На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).

Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.

Уличные конструкции

Пребывание на даче трудно себе представить без готовки шашлыка. Специально для этих целей предназначены уличные конструкции, самая простейшая разновидность из которых — печь-барбекю. Она состоит из небольшой варочной поверхности и встроенного мангала, что позволяет готовить пищу, шашлык, зимние закатки, запекать мясо или рыбу.

Стационарная печь-барбекю представляет собой многофункциональное сооружение, которое несложно возвести самостоятельно. Маленькая печка из кирпича своими руками возможно не будет блистать выдающимися эстетическими характеристиками, однако ее эффективность будет на должном уровне. При грамотно организованном дымоходе можно избежать задымления на улице (ошибки в обустройстве отведение дыма являются главной проблемой самодельных печей).

Устройство печи для дачи и ее особенности

Основными элементами любой кирпичной печи для дачи являются:

1. Фундамент. Для любой печи необходимо строить отдельное основание, не связанное с основным фундаментом дома.

2. Корпус печи. Состоит из топочной камеры и дымохода. Если схема печи предполагает дополнительные элементы, то могут входить варочная поверхность, духовой шкаф, водогрейный бак.
3. Топочная камера. Размеры топки зависят от площади помещения и необходимой мощности. Если печь планируется топить дровами, то высота топки должна быть не менее 40 см. Толщина топки должна быть не менее1/2 кирпича. Топка может выкладывать из шамотного (жаростойкого) кирпича либо приобретаться в уже готовом виде их чугуна.

4. Зольник (зольная камера). Этот элемент печи предназначен для сбора продуктов в процессе сгорания топлива. Также через зольник происходит забор кислорода, необходимо для процесса горения.

   Зольник располагается ниже топочной камеры и всегда снабжен металлической дверцей, через которую происходит чистка. Между зольником и топочной камерой прокладывается колосниковая решетка. Стандартно зольная камера выполняется высотой в 3 кирпича.

5. Дымоход. Основной элемент печи, через который отводятся продукты сгорания топлива. Дымоход может быть выполнен из кирпича либо сложен из стальных труб. На функциональность и эффективность это никак не влияет. Дымоход выводится от печи либо напрямую через кровлю, либо через стену на улицу. При возведении дымохода нужно избегать множества ответвлений и горизонтальных участков, так как это негативно сказывается на тяге и может снизить эффективность обогрева помещения.

Виды мини-печей

Стальные печи. Этот вид мини-печей стоит не дорого и легок в установке, однако срок службы такой модели будет недолгим.

Чугунные печи. Стоимость таких печей довольно велика, но и прослужить она может очень долго, но только в том случае, если не будет подвергаться резким перепадам температуры.

Кирпичная мини-печь. Этот вид печей наиболее популярен на сегодняшний день и на это есть свои основания:

• Долго держит тепло
• Возможность сделать ее самостоятельно
• Доступное топливо
• Возможность сделать печь с плитой или духовкой
• Высокая надежность

Благодаря доступности материала и простоте в исполнении, даже начинающий печник сможет сделать мини-печь своими руками.

Чаще всего мини-печь для дачи выполняется с плитой для варки или без нее. Именно второй вариант мы и будем рассматривать подробнее.

Отопительно-варочная печь для дачи

Покупая отопительно-варочную печь для дачного домика нужно учитывать ряд факторов:

1. Дачные домики по своим габаритам небольшие около 100м2. Находясь в магазине перед покупкой печи внимательно ознакомьтесь с данными печи заявленными производителем. Проконсультируйтесь с продавцом более подробно обсудив характеристики. Подберите печь по мощности подходящей для отопления вашего дачного домика.
2. Выберите вид полива, который вы будите использовать для обогрева здания. Наиболее лучшим вариантом считаются универсальные печи с конвекционной системой. При желании можно приобрести печь с каминов, придавая уюта дачному домику.
3. Затраты. Лучше заплатить один раз приобрести укомплектованную печь с духовым шкафом бочком для отопления воды и камином, и чугунной варочной панелью. В комплекте качественные составляющие будут стоить дешевле. Чем покупка каждой составляющей по отдельности.

Покупка отопительно-варочной печи довольно ответственный момент, с рядом трудностей и нюансов. На продаже представлены различные варианты печей с чугунными варочными поверхностями.

10 основных правил по кладке дачной печи

1. Кирпич, используемый для кладки, необходимо замочить в воде на 5-6 часов, чтобы он хорошо впитал влагу и не брал ее из цементного раствора.

2. Определившись с местом размещения печи, обязательно выполните все меры противопожарной безопасности по дальнейшей ее эксплуатации. Особенно это касается домов с деревянными перекрытиями.

   Если печь планируется размещать в углу комнаты, вокруг выполните фартук из листового металла или керамической плитки.

3. Во время кладки следите за толщиной шва. Он должен быть 5 мм.

4. Постоянно используйте горизонтальный уровень, чтобы быть уверенным в правильности кладки.

5. Натяните по четырем углам отвесы из ниток, чтобы печь во время кладки «не уходила» в сторону.

6. Если чувствуете, что печь собрать за 1 день у вас не получается, не замешивайте сразу весь раствор.
7. Фундамент под печь выполняется отдельно от основного.
8. На всех этапах монтажа металлической фурнитуры, учитывайте зазор на тепловое расширение. Колосниковую решетку кладите не на раствор а в бороздки кирпичей. Она должна свободно сниматься и доставаться из печи.
9. Чтобы обеспечить хорошую тягу и исключить образование конденсата выполните короткий путь выхода газа (летний ход). Через этот путь газы попадают в дымоход. После того, как печь хорошо разгорится, заслонку закрывают и она «работает» не на отопление, а позволяет приготовить пищу.
10. Каждый ряд начинайте вести с угла.

Полезные рекомендации по процессу устройства печи

Профессиональные каменщики советуют пользоваться следующими рекомендациями, для того, чтобы выполнять работы по возведению печи для дачи из кирпича было проще, а результат получился качественным:

1. Весь объем необходимого кирпича следует покупать из одной партии. Перед приобретением обязательно следует проверить материал на наличие видимых дефектов. Покупать материал следует с запасом не менее 10 – 15 % от необходимого объема;
2. Если кладка выполняется из огнеупорного кирпича, то рекомендуемая толщина швов должна составлять 0,3 см, если же речь идет о красном кирпиче, то это значение несколько больше и составляет 0,5 см;
3. Чтобы упростить дальнейшие работы и несколько ускорить процесс устройства кладки, можно сначала выложить кирпичи по схеме будущей кладки и с помощью маркера (лучше взять водостойкий) их пронумеровать;
4. Если используется красный кирпич, то можно поместить его в воду до того момента, когда выделятся пузырьки воздуха. Обычно на это уходит до пяти дней. Это поможет сделать конструкцию прочнее и продлить срок ее службы;
5. Когда проводятся работы (в особенности это касается зоны топочной камеры и дымохода) остатки раствора нужно снимать при помощи влажной тряпки до того, как он застынет;
6. При выполнении работ в зоне дымохода для того, чтобы в дальнейшем он функционировал максимально качественно, нужно обеспечить максимальную гладкость внутренней поверхности.

Преимущества и виды печного отопления

Вопрос отопления небольшого дачного домика можно решить несколькими способами:

1. Автономная газификация / подведение магистрального газопровода. Основное преимущество – в домике будет достаточно тепло при минимальных затратах труда со стороны владельца. Главный минус этого способа – это очень дорого. К тому же не всегда есть техническая возможность газификации загородного строения;
2. Использование обогревателей, работающих на электричестве. В случае если к дачному домику подведены сети электроснабжения, можно воспользоваться этим вариантом. Главное его преимущество — простота в использовании. В данном случае нужно быть готовым к астрономическим счетам за свет, а также к тому, что в домике все равно будет довольно прохладно;
3. Печное отопление. Можно выбрать кирпичные печи для дачи, которые будут отапливаться дровами. Это самый экономичный вариант, кроме того он считается экологичным. Дачные печи из кирпича обладают хорошей теплоотдачей, эксплуатировать их несложно. Кроме того, печь для дачи из кирпича выложить можно и самостоятельно. Есть у этого метода и некоторые минусы. Например, тот факт, что процесс растапливания печи требует некоторых затрат времени, сделать это несколько сложнее, чем воткнуть вилку обогревателя в розетку и нажать кнопку «Вкл». Однако немного практики вполне решит эту проблему.

Также следует учитывать тот факт, что печка для дачи из кирпича будет занимать часть площади помещения, также потребуется предусмотреть место для хранения дров.

Приняв решение об устройстве печного отопления, следует определить, какая нужна печка для дачи. Наибольшей популярностью пользуются три варианта, которые различаются материалом, из которого изготовлена печь:

Виды	Преимущества	Недостатки	Примечание
Чугунная	·         компактность; ·         сохранение тепла в течение длительного времени	·       хрупкость; ·       подверженность воздействиям резких перепадов температур	Продукты горения выводятся посредством специального рукава
Металлическая	·      компактность; ·      быстрый прогрев помещения	·      быстро теряет тепло; ·      возможно разрушение швов в процессе длительного использования	Должна быть изготовлена из жаростойкой стали
Кирпичная	·      надежная и долговечная; ·      долго сохраняет тепло; ·      может решить вопрос отопления нескольких комнат одновременно	·         большой объем конструкции	При наличии определенных навыков можно устроить печь – камин, которая прекрасно дополнит и украсит любой интерьер. А предусмотрев на печи варочную поверхность можно использовать печь не только для обогрева, но и для приготовления пищи. Если же хочется в морозные дни ощущать тепло и уют, отдыхая в дачном домике, можно задуматься о печи с лежанкой.

Проект

Перед началом строительства нужно определиться, что именно нужно построить: если в доме есть полноценная кухня, а в ней нормальная духовка, то вашим хозяйкам печь пироги и плюшки будет удобней там. В этом случае может отпасть необходимость в русской печи. Если не предполагается коптить рыбу или птицу, то и коптильня ни к чему.

Поначалу нам хочется всего, но подойдите к выбору проекта реально: вполне вероятно, попробовав один раз, вы больше никогда не воспользуетесь ни русской печью, ни коптильней. Кстати, рядом с топкой под казан можно сделать небольшую духовочку, чтобы готовить что-то в чугунке или запекать. Она займёт намного меньше места, а функции будет выполнять те же.

Стоит посмотреть в интернете или интерьерных журналах как можно больше фото готовых садовых печей, оценить их габариты и решить, можете ли вы позволить себе большой комплекс или стоит ограничиться небольшим, совмещающим в себе барбекю (мангал), плиту с двумя или одной конфоркой (одна из них под казан) и рабочий стол с мойкой. Почитайте описание выбранного проекта печи в саду, сложенной своими руками.

Следующим этапом будет выбор места строительства. Обычно стараются разместить печь поближе к дому, в этом случае нужно учесть куда будет идти от неё дым. Также рядом не должно быть деревьев, деревянных построек, гаражей и помещений с легковоспламеняющимися материалами.

После этого в интернете или с помощью опытного печника нужно сделать порядовку. Это чертежи подробно показывающие, как нужно укладывать кирпич в каждом ряду.

Несколько вариантов садовых печей

Виды дровяных печей

Печи, в которых сжигают дрова, классифицируют на следующие типы:

1. Чугунная дровяная печь — устройство нагрева помещения, используемое как дополнительный источник тепла. Дым и газы удаляются из него по гофрированному дымоходу или рукаву. Печь из чугуна нагревает воздух в доме очень быстро и монтируется в любой зоне дома. Оснащённая воздуходувом, она позволяет комнатной температуре оставаться комфортной долгие часы.

2. Металлическая дровяная печь — сооружение, способное нагревать воздух в помещении за поразительно короткий срок, поскольку создано оно из стали, удерживающей тепло. Но эффект от работы металлической печи исчезает быстро, ведь её стенки делают из тонкого материала. Поэтому, чтобы избежать моментального понижения температуры в доме, печь следует сооружать из листов нержавеющей стали, создавая толстые швы, которые обезопасят конструкцию от появления трещин.

3. Кирпичная дровяная печь — наиболее надёжное устройство для обогрева помещения, требующее больших затрат на сооружение. Печь из кирпичей оснащена дымоходом змеевидной формы, благодаря чему из дома долго не уходит полученное тепло. Правда, этому устройству на создание комфортной температуры необходимо много времени, что отличает его от металлической печи. Зато помещение, нагретое кирпичным сооружением, долго не остывает, а сама печь может использоваться для приготовления еды.

В деревянном доме разумнее ставить компактную печь из кирпича отопительно-варочного типа. А теплоёмкость устройства должна быть средней.

Особенности мини русской печи

Мини русская печь действительно небольших размеров, габариты такой стандартной модели не более 1х1,3 м, и поэтому для неё найдётся место даже в однокомнатной постройке малой площади.  Этот прибор не имеет лежанки, зато обладает двумя топливниками:

• первый – большой топливник находится ближе к передней стенке. Он используется для отопления в осенне – зимний период и для выпекания различных блюд;
• второй — малый, располагается позади первого, ближе к тыльной стороне. Он используется для готовки пищи в сезоны с теплой погодой. В этом случае, меньше расходуется топлива, проще осуществляется чистка и уход за прибором.

Топочные камеры нужны не только для готовки различных блюд, но и для обогрева помещения. В отопительный сезон работать может только одна из них или же обе камеры одновременно. Для закладки топлива возможна непосредственно через варочный отдел.

Свою особенность в такой печи имеют и внутренние каналы, которые предназначены для подачи горячего газа к топливным камерам и отвода угарных газов на улицу.  Во время топки печи все дымовые газы поступают из большего по габаритам топливника в 1-й отсек отапливающей камеры.

Затем переходят через 2-й отсек и, обходя под перемещаются к тыльной стенке варочного отдела, сгорают там и при этом нагревают плиту. Образовавшийся при этом процессе дым через четыре хода, расположенные вверху варочного отдела, попадают в сборный канал, а из него уже в дымоотвод.

Маленький топливник не обладает специальным каналам для отвода дыма, из него газообразные вещества переходят в основную топочную камеру, а уже затем выходят наружу.

В состав маленькой русской печки входит и вентиляционный канал, который по мере необходимости перекрывается с помощью задвижки.

Пример малой русской печи

Нюансы просушки выложенной печки

Выложенная печь должна хорошо просушиться.

Нюансов несколько:

сушка нужна еще до строительства дымохода; сразу полноценно топить печку нельзя – есть риск потери герметичности, появления разводов; минимум 10 дней сушка должна быть естественной, с открытыми дверцами и задвижками; первые разы топить надо осторожно – дров использовать немного, дымовые задвижки открывать, а топки закрывать; 1-1,5 недели печь протапливают каждый день, начиная с 3-4 кг дров и увеличивая их количество ежедневно на 1-1,5 кг; полноценная топка разрешается, когда через 2 часа с начала топки на металлических элементах конденсата нет совсем

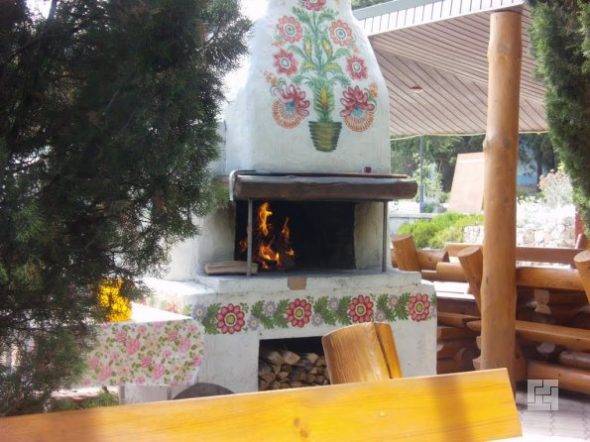

Как сделать русскую летнюю печь из кирпича для приготовления пищи на улице

Летняя русская печь подходит для приготовления блюд любой кухни мира. В ней можно выпекать хлеб, пироги, лепешки, лаваши, а также итальянскую пиццу. Печь на улице предназначена также для приготовления рыбных и мясных блюд. Русская печь на улице способна продолжительное время сохранять тепло. Основными ее недостатками являются большой размер и нерационально большой расход топлива, увеличивающийся еще и потому, что для разогрева такой печи необходимо много времени. Топить уличную печь для приготовления еды рекомендуется только дровами лиственных пород.

В классической уличной печи для приготовления пищи отсутствуют дымовые каналы. Усовершенствованная русская печь дополнительно имеет отопительный щиток с дымовыми каналами и кухонную плиту.

Уличную русскую печь на улице под навесом располагают на основании — подпечьи. Выше находится горнило печи и шесток.

В горниле сжигаются дрова, готовится пища. В шестке располагается устье печи для выхода дымовых газов из горнила. Над устьем находится дымосборник печи, а выше него — дымовая труба. Стенки наклонного дымохода выполняют функцию второго газового порога.

Выбор размеров топливника-горнила зависит от предназначения печи.

При строительстве русской печи на улице своими руками ее наружные стенки должны быть выложены с использованием теплоизоляции для сокращения тепло-потерь.

Для этого можно использовать вермикулит с глиной или керамзит и базальтовую вату. В такой печи можно готовить и в холодное время года при температуре до -10° С, но дров потребуется намного больше. Посмотрите на фото печь на улице – продемонстрированы варианты её обустройства:

Отопление

Для начала, скажем, что традиционная русская печка – это отопительная конструкция, в качестве теплоносителя использующая дрова и различные древесные материалы. Строительство русской печи производится посредством обычной кирпичной кладки, впрочем, ее конструкция довольно сложна и подразумевает наличие целого лабиринта ходов, через которые выходит дым и проходит тепло, согревая внутренние помещения дома. Для регулировки подачи тепла и вывода дыма, а также контроля силы тяги в русской печи используются две специальные заслонки.

Русская печка с подтопком (Полный прогрев) №01 Размер 1,30 на 1,45. Предназначена для обычного крестьянского дома. Кирпич ручной формовки «Донские зори»

Подобные печи не должны располагаться вблизи газовых и электрических котлов. Данное отопительное устройство необходимо оборудовать дымоходом, чтобы удалять остатки продуктов сгорания наружу. Эта печка должна стоять в таком месте (центр дома), чтобы обогревать всю площадь помещения. В небольшом доме печь строится на кухне, где в ней готовят еду и пекут пироги.

Пошаговая инструкция по изготовлению мини-печи

Учитывая раскладку мини-печи для дачи, приступаем к работе.

Этапы с первого до 12

Этапы с 13 по 24

Этапы с 25 и по 35

Кладка с 1 по 12 ряды

Выкладывается первый ряд, а во втором необходимо предусмотреть место для дверцы поддувала. Ряды необходимо промазывать раствором. Перед тем, как устанавливать дверку поддувала, ее необходимо обмотать асбестом, а крепиться дверь будет при помощи проволоки.

Далее выкладывается 3-й ряд, в котором используется огнеупорный кирпич и смесь из огнеупорной глины.

Во время кладки 5-го ряда устанавливается колосниковая решетка. Начиная с этого ряда, вплоть до 15-го, кладка должна производиться огнеупорным кирпичом.

В 6-м ряду следует установить дверцу топки, с которой следует проделать те же работы, что и с дверкой для поддувала (обмотать асбестом, закрепить проволокой).

7-й ряд выкладываем согласно раскладке. Каждый слой обязательно промазывается раствором. 8, 9,10, 11 и 12-й ряды выкладываем в соответствии с раскладкой.

Кладка с 13 по 24 ряды

С 13-го ряда начинаем формировать топочную камеру и вертикальные каналы. Здесь главное — внимательно следовать порядовкам, иначе можно нарушить правильность конструкции.

На 15 ряду необходимо выложить слой глиняно-цементного раствора. Он укрепит дно прочистной камеры, после чего можно устанавливать саму дверцу.

Как можно установить печь

Заниматься установкой печи нужно только после того, как владельцы дома определятся с ее главным предназначением, отталкиваясь от которого станет понятно, какие будут особенности и нюансы во время ее строительства.

• Например, в доме с относительно небольшой площадью целесообразно будет возвести маленькую печь, которая будет выполнять функции камина. Более того, ее можно будет задействовать в жарке шашлыков или барбекю.
• В зданиях, где квадратура позволяет разгуляться, печь может служить обогревательным элементом. Там же можно обустроить и теплую лежанку на ее поверхности или разместить неподалеку сушилку с одеждой.

Конструкция русской печи

Любая ошибка, допущенная в процессе строительства, приводит к тому, что всю конструкцию приходится переделать заново. Помочь в этом деле сможет схема кладки русской печи, которая прилагается к чертежу и бывает самой разной.

С учетом размеров эти отопительные агрегаты делят на мини, средние и большие. Ими пользуются для обогрева, приготовления еды. Они непременно имеют лежанку. Чтобы самому их построить, нужно изучить, как устроена русская печь.

Если посмотреть на схему традиционной конструкции, можно увидеть, что она состоит из:

• подпечья, используемого для сушки дров, его делают не всегда;
• холодной печурки для хранения кухонной утвари, ее также может не быть;
• шестка — ниши, находящейся перед горнилом. В нее помещают варочную плиту. В случае, когда плита располагается в ином месте, в шестке держат еду, чтобы она была теплой;
• пода – дна горнила. Его сооружают с небольшим наклоном в направлении входа в камеру, чтобы легче двигать посуду, имеющуюся в ней.
• горнила или варочной камеры, используемой для жаростойкой посуды и закладки топлива. Свод камеры аналогично делают с незначительным уклоном в сторону входа. За счет такой конструкционной особенности горячий воздух собирается под потолком, благодаря чему прогревается лежанка на печи и боковые стенки;
• щеки – передней стенки горнила;
• устья печи – отверстия между щеками;
• перетрубья – ниши, над которой начинается дымоотводящая труба;
• вьюшки – окна с дверцей, которое служит для перекрытия дымохода. Посредством него можно добраться до заслонки, регулирующей тягу;
• лежанки, расположенной сзади дымохода над горнилом. Когда работает печь, она прогревается.

На схеме кладки русской печи с плитой можно видеть разные отделы. Их наличие позволяет не отапливать все помещение летом, а пользоваться исключительно варочной плитой. В результате в доме поддерживается приятный микроклимат и сокращается расход топлива. В зимние морозы в печке прогревают все отделы, и тогда не только нагревается духовка, вода и плита, но и сам дом.

До того, как сложить русскую печь своими руками, выполняют ряд подготовительных мероприятий, которые начинают с выбора ее месторасположения.

Традиционная

Традиционная конструкция русской печи

Русская печь состоит из:

1. Подпечье. Оно необходимо для сушки и хранения дров.
2. Холодная печурка — это маленькая выемка для хранения посуды.
3. Шесток — это небольшое пространство перед горнилом, оно предназначено для горшка.
4. Под — это пол так называемой варочной камеры. Он имеет небольшой уклон к устью, для того чтобы было удобнее двигать тяжелую посуду. Его нужно хорошо отшлифовать.
5. Варочная камера, либо горнило — это место, куда ложатся дрова, и готовится еда. Свод камеры также имеет небольшой уклон спереди. Следовательно, под потолком горнила накапливаются горячие газы, которые прогревают всю печь, а также лежанку.
6. Перетрубье — это камера, находящаяся над шестком. Над ним находится дымоход.
7. Самоварник — это отверстие, которое идет в дымоход и предназначено для того чтобы «подключать» трубу самовара. Данное устройство необязательное для русской печки.
8. Вьюшка — это дверца, которая перекрывает полностью дымоход.
9. Лежанка — это горизонтальная поверхность, которая расположена позади дымохода. На ней можно хорошо спать.

Современная

Самой распространенной в наше время считается усовершенствованная русская печка. Она отличается в прогреве так называемой подтопочной частью, благодаря этому обогрев жилой площади становится комфортным. Приготовление еды в ней удобнее, так как летом, когда отапливать дом не надо, она работает просто как варочная плитка. Сжигание дров происходит в небольшом топливнике, а образующиеся газы уходят прямиком в дымоход, тогда как в зимнее время они проходят абсолютно через все каналы для нагревания печки. Кроме этого, в такой конструкции есть водогрейный бак, именно они чаще всего встречаются в сельских домах. Она отапливает помещение площадью около 35 кв. м.

Устройство современной печи

Особенности выкладки сводов и арок

Кирпич выкладывается методом постепенного напуска толщиной не менее двух рядов. Толщина такого перекрытия всегда должна быть не менее 2-х рядов. Отверстие топки перекрывается «замковой» выкладкой, либо кладкой «перемычкой». Тогда кирпичи ставятся на металлический уголок вертикально в виде перемычки. Металлический уголок можно заменить каркасом из дерева, разбираемого после высыхания кладки.

Для трубы используем силикатный кирпич. Его свойства позволяют выдерживать температурные перепады, осадки. Он устойчивее к кислотной среде, которая образуется при взаимодействии водяных паров и дыма

При этом важно, чтобы в дымоходе не было сколов и неровностей. Для выравнивания «нутра» дымохода используют жидкое стекло

Вот печь и готова. Через две — три недели можно провести контрольную топку. Печи и камины становятся все более популярными. Говорят, что лицезрение горящего в печи огня, звук потрескивающих дров, мерцание углей — не просто способствуют снятию стресса, но и способны ввести человека в состояние легкого транса. Главное, чтобы печь была возведена правильно, на десятки лет.

Какие понадобятся материалы для строительства

• красный кирпич – 750 шт.;
• шамотная глина;
• песок;
• войлок или асбестовое волокно для изоляции;
• рубероид на нижний слой также для тепло- и гидроизоляции;
• крепежные элементы;
• металлический уголок, лист и стальная проволока;
• колосниковая решетка – 2 шт.;
• дверцы для топочной камеры и поддувала – 2 шт.;
• заслонка – 1 шт.;
• задвижка – 1 шт.

… и инструменты:

• строительный уровень;
• шпатели;
• мастерок;
• дрель с насадкой миксер для смешивания раствора;
• ведра;
• сито для просеивания глины и песка.

Не забудьте и про инструменты: шпатель, мастерок, дрель с миксером. Дополнительно имейте под рукой ведра или баки, сито. Чтобы печь получилась ровной, используйте уровень.
