Многощипцовая крыша стропильная система - устройство, порядок расчета и основные приемы монтажа

Особенности многощипцовых крыш

Несмотря на сложности, возникающие при воплощении в жизнь сложных архитектурных форм многощипцовых кровлей, они очень часто используются при возведении частных домов.

По сути, многощипцовая крыша не несет никакой функциональной нагрузки, но при этом выполняет колоссальную работу в создании внешнего архитектурного стиля сооружения.

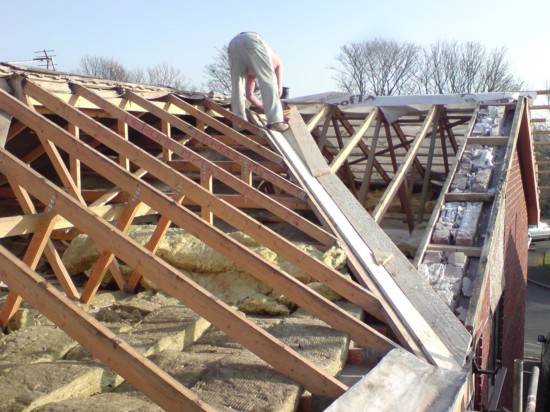

При возведении стропильной системы многощипцовый кровли используются такие элементы, как стропила, прогоны, мауэрлат. Как и в любой кровельной конструкции, мауэрлат представляет собой опорный брус, посредством которого передаются нагрузки со стропильных ног на несущие стены дома.

Помимо этого, мауэрлат является связующим звеном между кровельной конструкций и стенами сооружения. Он изготавливается из деревянных брусков с сечением 150 на 100 мм или 150 на 150 мм и длиной около 1,5 м. Для монтажа стропил, как правило, используются доски размером 150 на 50 мм.

Стропильная система бывает двух видов: висячего и наслонного типа. Ее выбор зависит от наличия или отсутствия внутренних несущих стен или любых других опор, их заменяющих. Иногда при формировании крыш, имеющих сложные архитектурные формы, целесообразно использование обоих видов стропильных систем.

В области соединения двускатных крыш рекомендуется установка диагональных (накосных) стропил, на которые в будущем будут опираться нарожники, представляющие собой укороченные опорные элементы. Вследствие того, что накосные стропила в процессе эксплуатации повергаются воздействию достаточно больших нагрузок, при монтаже рекомендуется проведение их усиления.

В верхней части стропильная конструкция соединяется коньковым прогоном, который изготавливается из соединенных между собой досок или бруса достаточного сечения. В том случае, если требуется проведение дополнительного усиления конструкции, рекомендуется установка промежуточных прогонов.

После завершения монтажа стропильной системы приступают к укладке гидро-, паро- и теплоизоляционных слоев. Укладка материалов производится перпендикулярно кровельным скатам с напуском, как минимум, 15 см и обязательной проклейкой стыков соединительной лентой.

После укладки гидроизоляционного слоя монтируются элементы контробрешетки, для обустройства которой используются бруски с сечением 50 на 50 мм либо доски 32 на 100 мм. Монтаж обрешетки выполняется в соответствии с требованиями, предъявляемыми производителями выбранного кровельного материала.

Конструкционные особенности многощипцовых кровлей

Как уже было сказано ранее, многощипцовые крыши представляют собой достаточно сложные конструкции. Некоторые их фрагменты могут состоять из вариаций двускатных кровлей, соединенных между собой в сложные архитектурные конструкции.

Установка обрешетки, гидро- и пароизоляции

Поэтапная установка всех элементов своими руками:

Кровельный пирог должен быть изолирован от контактов с кровлей или деревянными деталями стропильной системы. Поэтому перед установкой элементов пирога монтируется контробрешетка, создающая вентиляционный зазор. Она делается из тонких (2-2,5 см) реек и крепится поперек несущей обрешетки стропил с шагом 30-40 см. Поверх нее устанавливается слой паро- гидрозащитной мембраны, которая дает возможность прохода пара в вентиляционный зазор, но препятствует попаданию влаги внутрь. Полосы мембраны устанавливаются горизонтально сверху вниз, внахлест около 15 см, стыки соединяются специальной лентой;
После этого между стропилами прямо на слой мембраны устанавливается утеплитель;
Затем монтируется слой парозащиты. Обычно это сплошная полиэтиленовая пленка, непроницаемая для пара, находящегося в воздухе дома. Установка парозащиты ведется аналогичным способом с гидрозащитой, но начинается снизу;
Поверх парозащитного слоя устанавливается еще один слой контробрешетки. Размеры такие же, как и на наружной — планки толщиной 2-2,5 см, укрепляются на ребрах стропил при помощи гвоздей или саморезов;
Завершает работы монтаж внутренней обшивки.

ВАЖНО!
Рассмотренный порядок действий предполагает установленную кровлю. Существует другой метод, когда паро-гидроизоляционная мембрана устанавливается на стропила до установки кровельного материала. Поверх мембраны ставится обрешетка, укладывается кровля

Такой способ несколько облегчает работу, но стропила оказываются в тесном контакте с утеплителем, в случае намокания которого они также пострадают

Поверх мембраны ставится обрешетка, укладывается кровля. Такой способ несколько облегчает работу, но стропила оказываются в тесном контакте с утеплителем, в случае намокания которого они также пострадают.

Монтаж обрешетки

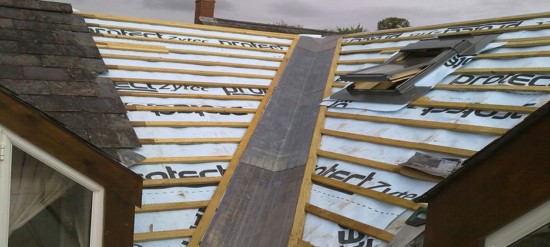

Монтаж ендовы

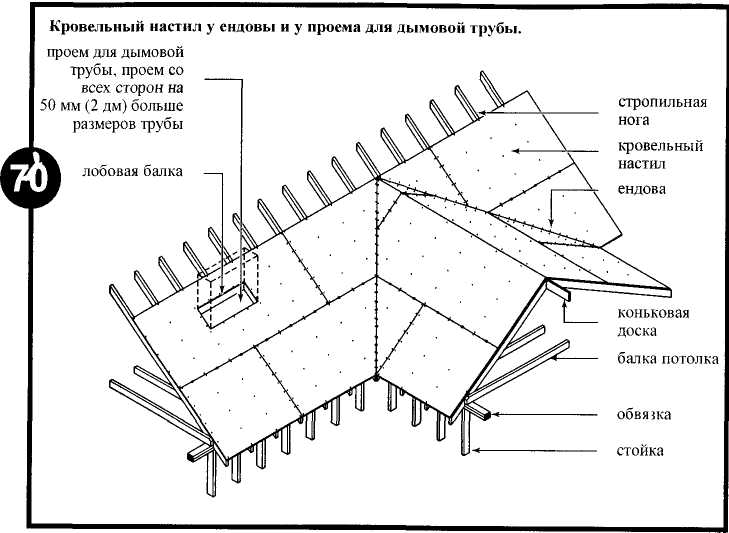

После установки стропил на них набивается обрешетка, на стыках скатов, где устраиваются ендовы, она выполняется сплошной. Схема устройства гидроизоляции внутреннего угла предусматривает укладку дополнительного слоя, чтобы обеспечить надежность конструкции. На доски стелется гидроизоляция и монтируется нижняя планка. Если ендова состоит из нескольких деталей, они крепятся снизу, верхней деталью перекрывается край нижнего элемента. Место соединения нижней планки и кровельного покрытия утепляется. Для придания конструкции законченного вида устанавливается верхняя планка ендовы.

Многощипцовые крыши: преимущества и недостатки

Итак, логично, что многощипцовая крыша зачастую венчает дома сложной конфигурации. Она придает особую выразительность внешнему виду дома и в классическом варианте выглядит так:

Впечатляюще, не правда ли? Но архитекторы неспроста неспроста называют крышу пятым фасадом

И в строительстве крайне важно выдержать баланс между функциональностью и эстетическими предпочтениями. Ведь дизайнерские решения бывают достаточно сложными, а в итоге стропильная система получает немало стыков и внутренних ендов

А это уже грозит целым рядом проблем при строительстве и эксплуатации.

Давайте остановимся на этом моменте подробнее

Это важно! Испокон веков домостроители знали, что чем проще крыша в архитектурном плане, тем она надежнее и долговечнее. Вот почему, по идее, правильно стремиться к тому, чтобы уменьшить количество ендов и перепадов коньков

С другой стороны, крестообразные, Г-образные и другие подобные виды крыши с несколькими щипцами не только красиво выглядят, но и позволяют построить такой дом, какой будет наиболее комфортным, светлым и функционально продуманным.

Второй момент – практичный. Дом в виде букв «Г», «П» или креста позволяет выгодно развернуться к соседям «спиной», а к солнцу и красивому участку – «лицом». Ведь, если хорошо продумать план постройки, можно максимально заманить солнечные лучи во все жилые комнаты, сделать удачную планировку внутри и, если нужно, отделить целое крыло для ворчливого родственника либо творческой натуры, которые так любят тишину. Да, в таком случае дом теряет компактность, зато становится более продуманным и уютным.

Также нередко к дому пристраивают еще одну комнату или веранду, и тогда дополнительную щипцовую крышу в прямом смысле встраивают в существующую. Ее стропильная система так же претерпевает изменения, но благодаря этому решается не менее важный жилищный вопрос.

Многощипцовая крыша и её особенности

Многощипцовая крыша — это вид скатной крыши, конструкция которой состоит из нескольких или множества щипцов (двускатных элементов с коньками), по краям свесов образующих в строении фронтоны.

Многощипцовые крыши представляют собою непростую конструкцию, отличительностью которых является наличие пересекающихся или врезающихся в основной скат щипцовых элементов, формирующих численные ендовы на крыше.

Особенности конструкции

Среди крыш с прямыми плоскостями скатов, многощипцовая крыша относятся к сложным видам крыш с многочисленными пересечёнными скатами и внутренними углами между их стыков. Она возводится на строениях, которые отличаются сложной планировкой разной геометрической формы, многоуровневыми мансардами и чердачными помещениями.

Многощипцовая крыша считается сложной конструкцией. Сложность конструкции объясняется наличием в таких крышах большого числа ендовых и фронтонов, устройство которых вызывает специфические сложности и дополнительные затраты.

Обустройство ендовы требует особо пристального внимания, ведь именно по ним будут в будущем протекать потоки дождевой и талой воды. Также в этих местах наблюдается наибольшее скопление снега, а поэтому они должны обладать значительной несущей способностью и герметичностью. Профессиональное формирование ендовы, основного уязвимого элемента кровельного перекрытия, обеспечивает надёжный отвод с крыши талых и дождевых вод.

Элементы конструкции

В многощипцовых крышах всегда и обязательно присутствуют следующие элементы конструкции:

фронтоны и фронтонные свесы;
ендовы, образующиеся при сопряжении щипцов;
конёк крыши.

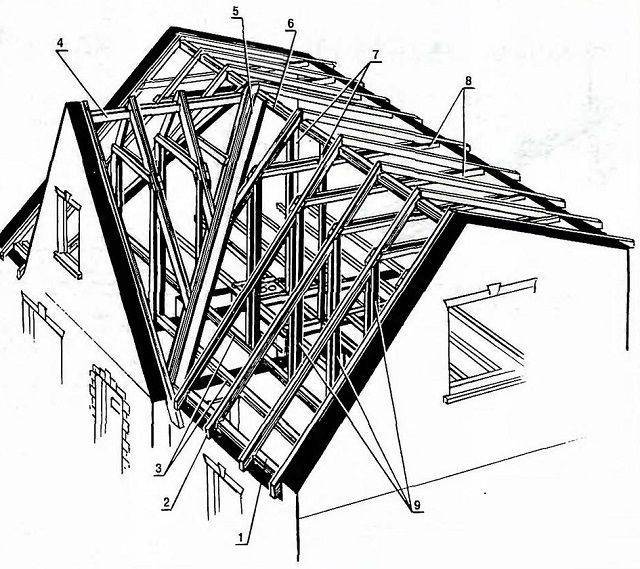

Схема стропильной системы простой многощипцовой крыши:

Разновидности многощипцовых крыш

Форма многощипцовой крыши может быть самой разнообразной и ограничиваться только фантазией застройщика или проектировщика. Количество щипцов (двускатных элементов с коньком) в крыше может быть от двух до неограниченого количества. Скаты крыши могут иметь форму треугольников и трапеций.

В качестве покрытия для многощипцовых крыш, могут применяться любые кровельные материалы, но при условии правильно сконструированного каркаса крыши (стропильной системы), способного выдерживать все приходящиеся нагрузки на крышу в процессе её эксплуатации.

Преимущества и недостатки многощипцовых крыш

Многощипцовая конструкция кровли имеет определенные преимущественные характеристики. К ним относятся:

оригинальные, неповторимые, изящные формы крыши;
идеальное сочетание со строениями любых архитектурных форм;
сбалансированная стропильная система;
возможность обустройства просторной мансарды и значительного увеличения её полезной площади;
отсутствие риска застаивания дождевых и талых вод вследствие большого наклона поверхности кровли и наличию разжелобков;
надёжность, прочность, долговечность конструкции;
соответствие стоимости многощипцовой кровли эксплуатационным и эстетичным характеристикам.

В перечень недостатков кровли такого вида внесены: уровень сложности проведения монтажа, наличие большого количества ендов, усложняющих процесс обустройства, ухода и обслуживания крыши, а так же большой расход строительных материалов. Устройтво многощипцовой крыши относится к трудоёмким строительным работам, для проведения которых необходимо обращаться за помощью профессиональных специалистов. Монтаж крыши занимает больше времени.

При возведении крыши очень важно внимательно подойти к такому вопросу, как монтаж стропильной системы. Эта конструкция будет образовывать каркас всей кровли. При ее создании следует все внимательно рассчитать и провести все работы качественно

При ее создании следует все внимательно рассчитать и провести все работы качественно

Самый простой вариант – это стропильная система односкатной крыши. Выполнить ее сможет практически любой. Но такой вариант устраивает далеко не всех. Поэтому многие выбирают более сложные конструкции, одной из которых и является многощипцовая крыша. А какая стропильная система используется в этом случае? Как ее правильно рассчитать и смонтировать? Об этом и будет рассказано в статье

При ее создании следует все внимательно рассчитать и провести все работы качественно. Самый простой вариант – это стропильная система односкатной крыши. Выполнить ее сможет практически любой. Но такой вариант устраивает далеко не всех. Поэтому многие выбирают более сложные конструкции, одной из которых и является многощипцовая крыша. А какая стропильная система используется в этом случае? Как ее правильно рассчитать и смонтировать? Об этом и будет рассказано в статье.

Конструкция и монтаж стропильной системы многощипцовой крыши

Устройство и монтаж стропильной системы

Создание стропильной системы многощипцовой крыши — самый важный этап строительства многощипцовой конструкции, успешность которого определяет результат всего строительства.

Сложность работ заключается в множественных пересечениях плоскостей, требующих правильного монтажа.

Порядок действий:

Сбор данных по климатическим условиям региона — снеговые и ветровые нагрузки, среднемесячная норма осадков, возможность шквальных порывов ветра и прочая информация, которая должна учитываться при расчетах;
Проектирование и расчет. Без тщательного предварительного расчета всех элементов конструкции начинать работы нельзя. Следует выяснить объемы необходимых материалов, определиться с типом кровельного покрытия, утеплителя и т.д. Кроме того, надо заранее запастись материалом для создания стропильной системы — деревянными обрезными досками. Они должны быть высушены и некоторое время выдержаны для набора нужной влажности, соответствующей условиям участка;
Укладка мауэрлата — основания стропильной системы по периметру здания. Используется сосновый брус (чаще всего, 150 на 150 мм). Одновременно устанавливается лежень (если предусматривается проектом), представляющий собой такой же брус, расположенный по центральной оси. Наличие лежня необязательно для всех участков, обычно он устанавливается по верхнему срезу центральной внутренней несущей стены;
Установка стоек (вертикальных опорных брусьев) и монтаж прогонов (горизонтальных балок, образующих конек);
Монтаж стропил. Для формирования переходов плоскостей предварительно устанавливаются накосные стропила, образующие линии расположения ендов. По линии накосного стропила до конька устанавливаются укороченные стропила — нарожники, длина которых уменьшается по мере приближения к точке примыкания конька к смежной плоскости или оси;
Все стропила или стойки усиливаются подкосами или подстропильными ногами, распределяющими нагрузку, не позволяющими прогибаться под давлением;
Элементы конструкции соединяются металлическими крепежными деталями — пластинами, соединения досок усиливаются деревянными бобышками — отрезками досок, устанавливаемыми на месте стыка. Для укрепления брусовых соединений используются скобы, резьбовые шпильки, анкеры;
Поверх установленных стропил укладываются горизонтальные планки обрешетки с определенной частотой. Чем мягче кровля, тем чаще расположены доски обрешетки.

ОСТОРОЖНО!
Все работы ведутся при постоянном контроле точности установки, для чего используется натянутый шнур, строительный уровень или отвес. Любое отклонение от правильного положения подлежит немедленному исправлению.. Фото схем и чертежей стропильной системы многощипцовой кровли частного дома:

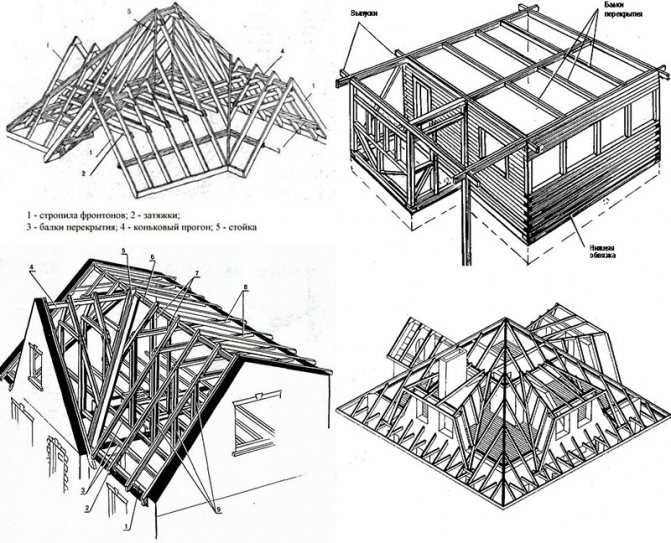

Фото схем и чертежей стропильной системы многощипцовой кровли частного дома:

Схема стропильной системы

Чертеж стропил

Делаем расчеты

Стропильная система многощипцовой крыши сложная конструкция. Поэтому без предварительного составления ее схемы обойтись не получиться. Но прежде всего, следует произвести все основные расчеты. Прежде чем составить план будущей стропильной системы многощипцовой крыши, следует выяснить следующие основные параметры:

Высота расположения конька. Для этого следует использовать такие показатели, как ширина дома или пристройки (в зависимости от того, для какого строения выполняется расчет) и угла наклона ската. Очень часто проводят обратные расчеты. Первоначально определяют желаемую высоту дома, а потом высчитывают угол уклона ската. При этом следует учесть, что ширина основного дома и пристройки будет разной. А это значит, что и угол наклона стропильной системы многощипцовой крыши для каждой постройки будет отличаться. В этом и есть сложности подобного устройства.
Далее, следует выяснить длину основных стропил. Этот параметр легко вычислить из формулы Пифагора. При этом длина стропил для основного здания и пристройки будет отличаться.
Также следует рассчитать длину ендова. Здесь будут располагаться накосные стропила. Здесь также будет использоваться теорема Пифагора. Ендова будет гипотенузой. Сам треугольник состоит из длины стропила основного здания и половины ширины пристройки.
Между коньком и накосными стропилами располагаются нарожники. Их длину также следует выяснить с использованием теоремы Пифагора. Нарожники будут представлять собой укороченные стропила.

Также вычисляется общая площадь кровли. Она будет составлять сумму площадей всех скатов многощипцовой крыши. Это значение необходимо, чтобы рассчитать, сколько кровельного материала вам понадобиться при монтаже, читайте дополнительный материал: расчет стропильной системы.

Устройство стропильной системы

Стропильная система многощипцовой крыши так же, как и для крыш другого вида имеет основой мауэрлат. Он укладывается по верху кирпичной или бетонной стены и представляет собой связанную жесткую раму. Мауэрлат крепится к наружным стенам посредством металлических оцинкованных шпилек, установленных в армопояс.

Так как крыши столь сложной геометрической формы представляют собой не простую конструкцию, перед тем как построить многощипцовую крышу нужно сделать её подробный чертеж. Для этого нужно:

знать все размеры дома;
выбрать уклон для крыши, в соответствии с климатическими особенностями данного региона;
определиться с видом применяемых стропильных систем;
сделать расчет длины стропил и их сечение;
разметить расположение ендов, ребер, коньков;
рассчитать, где будут располагаться вертикальные стойки, затяжки, прогоны, упоры, подкосы и прочие элементы стропильных систем, обеспечивающих жесткость всей конструкции;
сделать чертежи узлов соединения стропил с мауэрлатом и остальным элементами стропильной системы;

Очередность возведения стропильной системы

Частные дома иногда содержат целый комплекс разных по типу крыш, объединенных одной кровлей. И в этом случае нужно определить с чего начинать возведение такой сложной конструкции.

В зависимости от вида и назначения крыши, могут быть мансардные окна, которые требуют дополнительных скатов, тех же ендов и ребер, стропил и обрешетки, но в минимальных размерах.

Многощипцовая крыша над квадратным домом начинается с укладки мауэрлата, который является базой для всей стропильной системы, какой бы сложной она ни была. Потому что усилия от стропил передаются на несущие стены дома именно через мауэрлат. Чтобы эти усилия не смогли раздвинуть стены мауэрлат должен надежно и прочно крепиться к армированному поясу, который возводится на стадии кладки стен. После этого устанавливаются стропильные ноги.

При больших размерах дома возможна установка продольных или поперечных потолочных балок, которые могут играть роль затяжек.
Стропильные ноги могут иметь вид обычных стропил или диагональных (накосных), в случае когда используется тип вальмовой или полувальмовой крыши.
В этом случае накокосные или диагональные стропила усиливаются установкой нарожников. А сами стропила могут иметь сдвоенный или спаренный вид.
Крепление стропил к мауэрлату осуществляется путем устройства запилов, применения металлических скоб, пластин, уголков. Выбор крепления зависит от того, какой тип стропил применяется в каждом отдельном случае.
Стропила в верхней точке крыши соединяются на коньке, который может быть сделан их бруса или образован двумя верхними досками обрешетки.
По стропилам устраивается пароизоляция, контробрешетка и обрешетка. Вид обрешетки и ее шаг зависит от выбранного кровельного материала.
Для мягких покрытий устраивается сплошной настил, для профилированного металлопокрытия обрешетка делается разреженной.
Для стропильной системы выбирается древесина хвойных пород, имеющая на момент строительства крыши, влажность в пределах 18-20 %.

Конструкция многощипцовой крыши подразумевает устройство в чердачном пространстве мансарды. Поэтому кровлю следует хорошо утеплять и делать недоступной проникновению внешней влаги.

В качестве утеплителя для крыши следует выбирать утеплитель на основе минерального волокна ( базальта или стекла). Их мягкая структура позволяет утеплить самые сложные и малодоступные участки кровли, чтобы не возникали мостики холода, которые неизбежно приводят к образованию сильного конденсата. От скопившейся влаги в подкровельном пространстве страдает качество теплоизоляции и начинается процесс гниения деревянных элементов крыши.

Сделать многощипцовую крышу своими руками – дело непростое и если нет опыта строительства таких крыш, то возможно следует обратиться к специалистам.

Существует большое количество видов кровли для разных типов зданий

Многощипцовая крыша – одна из самых популярных и изысканных. Данная конструкция “пришла” в Россию с Запада. Из-за своего красивого внешнего вида она быстро и легко распространилась по нашей стране.

Многощипцовые крыши становятся все популярнее благодаря тому, что они практичны, долговечны, привлекательны внешне.

Но не стоит забывать, что данный тип крыши – это сложная конструкция. Монтаж тоже будет не из легких.

Форма дома при возведении многощипцовой крыши должна быть либо многоугольной, либо квадратной. Возможно также установка на домах, которые имеют сложную планировку, или же на мансардах, нуждающихся в дополнительном освещении.

Достоинства заключаются в следующих пунктах:

Первый и основной заключается в том, что данное устройство очень практичное и долговечное

Имея сбалансированную систему стропил, крыша получает возможность выдерживать большие нагрузки.
Второе немаловажное достоинство заключается в том, что, благодаря данной конструкции, появляется дополнительное пространство в доме, где можно обустроить мансарду, чердак или что-либо на собственное усмотрение.
Завершающий плюс – это, конечно, внешний вид и практичность. Благодаря большому уклону скатов крыши, влияние внешних факторов является совершенно незначительным. Выпадение снега или других осадков не задерживается на поверхности крыши.

Выпадение снега или других осадков не задерживается на поверхности крыши.

Эта конструкция имеет и свои некоторые недостатки:

Во-первых, чтобы самостоятельно установить данный вид кровли, необходимо иметь немалый опыт подобной работы. Так как многощипцовая крыша считается очень сложной моделью, даже, казалось бы, малозначительные ошибки могут в корне изменить конечный результат работы.
Во вторых, на построение данного вида уходит много денежных средств на материал. Проблема заключается в том, что материал дорогой, а из-за большого количества скатов и изгибов останется много отходов.

Схема строения многощипцовой крыши.

Итак, обозначив плюсы и минусы построения данной крыши, можно сделать выводы, стоит устанавливать устройство или нет. Если стоит, то следующий этап – это проектирование крыши, но перед этим надо обязательно ознакомиться с особенностями многощипцовой крыши. Они заключаются в следующем:

наличие большого количества скатов, щипцов, ребер, ендовы (ендова – это соединение, образующее внутренний угол между двумя плоскостями кровли);
необходимо учитывать планировку дома;
не стоит забывать о вентиляции будущего помещения.

Теперь проекция крыши. Если дом имеет оригинальную и необычную планировку, то свободно можно устанавливать данное устройство. Результат будет красивым и неожиданным, плюс ко всему это позволит увеличить размер помещения под крышей.

Стадии строительного процесса

Перейдем к рассмотрению раздела: стадии строительного процесса.

Для устройства многощипцовой крыши своими силами требуется план выполнения работ, отступать от которого категорически не предлагается лучше. Теперь перейдем непосредственно к этапам строительства:

Теперь можно переходить к укладке мауэрлата, который фиксируется на армированном поясе, и установке стропильных ног. В случае если запланирован монтаж полувальмовой либо вальмовой крыши, нужно установить усиленные нарожниками диагональные стропила.
В качестве крепежей для установки стропильных ног на мауэрлат используют металлические скобы, пластины либо уголки. Также можно проводить фиксацию данных элементов посредством технологических запилов.
Для монтажа стропил используются металлические скобы, пластины, уголки
В случае если дом имеет большую площадь, вероятнее всего, требуется монтаж потолочных балок (продольных либо поперечных), выполняющих функцию затяжек.
Для начала нужно снять размеры дома.
После этого помещается пароизоляционный материал, обрешетка и контробрешетка (вентсистема), верхняя часть стропил крепится на коньке.
Перед монтажом кровли монтируется вентиляционная система
Далее определяется сечение стропил и разрабатывается схема (проект) установки всех элементов кровли.
Чертеж стропильной системы многощипцовой крыши
Заключительный этап работ – установка кровельного материала (металлическая, битумная, керамическая черепица и др.).

Строительство – вид производственной деятельности, результатом которой являются строительная продукция или строительные материалы и изделия. (СНиП 12-03-2001)

Устройство – совокупность элементов, представляющая единую конструкцию (многоконтактное реле, набор транзисторов, плата, блок, шкаф, механизм, разделительная панель и т.п.). Устройство может не иметь в изделии определенного функционального назначения. (ГОСТ 2.701-84)

Кровля – верхний элемент покрытия, предохраняющий здание от проникновения атмосферных осадков. (СНиП II-26-76); – верхний элемент покрытия, защищающий здание от атмосферных осадков. (ВСН 35-77)

Проект – проектно-сметная документация, разработанная для конкретного объекта в соответствии с требованиями Строительные нормы и правила на пор. разработки, согласования и утверждения проектно-сметной документации. (СНиП 3.01.01-85)

Сечение – изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости. (ГОСТ 2.305-68)

Установка – энерг. условное наименование объекта в энергетических сооружениях, на который выпускается схема, например, главные цепи. (ГОСТ 2.701-84)

Материал – любые ингредиенты, сырье, составные элементы, части и т. п., используемые для изготовления продукта.

Материалы – собирательный термин, обозначающий разнообразные вещественные элементы производства, используемые главным образом в качестве предметов труда, – сырье, основные и вспомогательные материалы, топливо, энергия, покупные изделия и полуфабрикаты, спецодежда, запасные части для ремонта, инструменты и малоценные и быстроизнашивающиеся предметы.

Особенности

Крыша многощипцовая — довольно сложное сооружение, которое включает в себя множество конструктивных элементов (скатов, щипцов, ребер, ендов и т.п.).

Такой вид кровли применяется в основном при возведении домов со сложной многоугольной формой, нетиповой планировкой, с большим количеством комнат и где присутствуют дополнительные пристройки к зданию.

Устройство многощипцовой крыши – дело довольно затратное, поскольку необходимо много кровельного материала, причем после работы остается большое количество его отходов. Также рекомендуется обязательно позаботиться о качественной вентиляции чердачного пространства и полной изоляции от отапливаемых помещений.

Образуется многощипцовое покрытие за счет устройства нескольких скатов и создания внутренних углов — ендов, по которым стекает основная часть атмосферных осадков.

Одним из минусов этой конструкции является сложность ее возведения и большие затраты сил и времени. Такой вид кровли чаще всего встречается при строительстве частных домов.

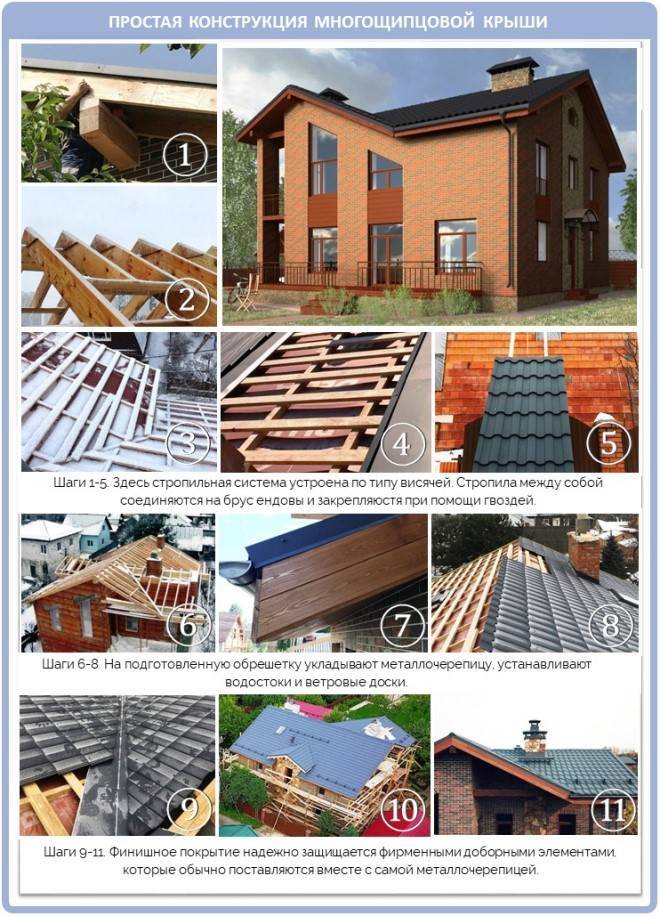

Крыша многощипцовая может быть простой с двумя скатами или же многоскатной с несколькими склонами.

Сегодня считаются очень популярными полувальмовые конструкции и двухуровневые покрытия.

Популярные виды: от каскадов до сложных конструкций

Однозначно проект многощипцовой крыши нужно создавать только при помощи современных компьютерных программ. В них подробно рассчитывается нагрузка самого кровельного покрытия и материалов стропильной системы, прочность стен и возможности фундамента

Выдержит ли сам дом? В проекте важно прорисовать каждую деталь и продумать узлы соединения стропил, выполнить нужные расчеты. Всего этого уже не получится сделать в процессе!. Немного о терминах

Многощипцовая крыша называется полноценной, если она основана на стенах здания, и они же выступают в качестве фронтонов. А неполной такую крышу называют, если фронтон служит неотъемлемой частью уже крыши, а не стен, и его сооружали в процессе монтажа кровли из таких же материалов, что и ее

Немного о терминах. Многощипцовая крыша называется полноценной, если она основана на стенах здания, и они же выступают в качестве фронтонов. А неполной такую крышу называют, если фронтон служит неотъемлемой частью уже крыши, а не стен, и его сооружали в процессе монтажа кровли из таких же материалов, что и ее.

Конечно же, в плане практичности и надежности более предпочтительна именно полноценная многощипцовая крыша. Здание с ней может иметь несколько этажей, но обычно загородные дома возводят одноэтажными с мансардой. Также на таких скатах без проблем устанавливают мансардные окна. В итоге под такой крышей помещается сразу несколько отличных кабинетов и спален. Вот с таким шикарным видом из окна, к примеру, чего совершенно нельзя достичь в случае с классической двускатной или вальмовой моделью:

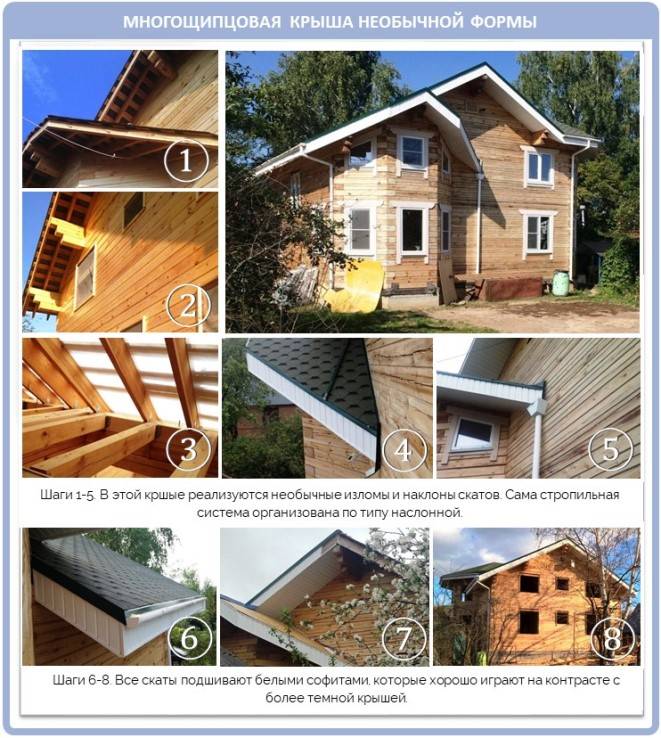

Порой и вовсе обходятся без мансард, использовав необычные изгибы крыши как потолок жилых помещений второго этажа:

К слову, есть такой вид многощипцовой крыши, у которой на самом деле идет один большой щипец, только визуально разбитый на два или больше:

Еще один эффектный подобный вариант – крыша с каскадными фронтонами:

Эти примеры тоже относятся к разряду многощипцовых крыш, но их проект уже более затейливый и здесь могут вообще отсутствовать ендовы.
