Распределение нагрузки
Выбирая количество фаз, лучше остановиться на трехфазном варианте. В отличие от двухфазного он позволяет подключать мощные электроприборы (например, электрический бойлер) и более безопасен
Однако при расчете трехфазной внутренней проводки крайне важно грамотно распределить в сети нагрузки по отдельным фазам. В противном случае есть риск получить перегрузку одной линии и мерцание лампочек с недостатком питания в остальных
Основные группы потребления
Немаловажно равномерное распределение нагрузок также по группам потребителей. Так провода для каждой из них можно будет взять одинаковыми по сечению и исключить вероятность покупки лишних метров кабеля. Более толстые жилы и мощные УЗО могут понадобиться на линию, например, под электроплиту или бесперебойник для газового котла и само это отопительное оборудование
Но большую часть бытовых и осветительных приборов можно и нужно распределить по мощности равномерно на разные силовые линии электрической проводки. Иначе надежность системы снабжения коттеджа электричеством будет под большим вопросом
Более толстые жилы и мощные УЗО могут понадобиться на линию, например, под электроплиту или бесперебойник для газового котла и само это отопительное оборудование. Но большую часть бытовых и осветительных приборов можно и нужно распределить по мощности равномерно на разные силовые линии электрической проводки. Иначе надежность системы снабжения коттеджа электричеством будет под большим вопросом.
Как правильно распределить нагрузку электрической схемы в доме
Равномерное распределение нагрузки
Для снижения температуры проводящих жил и уменьшения скорости деградации изоляции от перегрева необходимо разделить потребителей на группы:
- с небольшой мощностью и длительным включением (например, светодиодное освещение);
- с повышенным энергопотреблением и длительным временем работы (например, нагревательный элемент котла горячего водоснабжения);
- с высокой мощностью и периодическим использованием (например, стиральная машинка или пылесос).
На основе полученных данных производят расчет необходимого сечения проводов и определяют номиналы автоматических предохранителей и устройств защиты линии. Распределение позволяет снизить нагрузку на ветви электропроводки и снижает риск аварийного отключения освещения.
Какой тип проводки выбрать
В соответствии с обновленными правилами обустройства помещений для электрификации частного дома разрешается использовать только кабели с медными жилами. Если строение будет оснащено линиями из алюминия, инспекторы не дадут разрешения на его ввод в эксплуатацию.
В зависимости от напряжения, которое поступает в здание, выбирается трехжильный кабель для 220 В и пятижильный для 380 В.
Выбор проводки делается исходя из мощности потребителей, которые планируется подключить к сети.
Оптимальное сечение провода для различных направлений:
- верхний уровень: лампы, люстры, подсветка, сигнализационные датчики, видеокамеры — 1,0-1,5 мм²;
- розетки в жилых комнатах — 2,5 мм²;
- мощные приборы: плиты, духовки, водонагреватели — 4,0 мм².
Варианты проводки в каркасном доме
После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:
- скрытый или внутренний;
- наружный или внешний.
Каждый из типов укладки имеет свои положительные и отрицательные стороны.
Вариант открытой проводки — как все сделать правильно
Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:
- с использование пожаробезопасных гофротруб;
- в каналах из ПВХ;
- с использованием открытого специального кабеля.
Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.
Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.
Вариант скрытой проводки – как все сделать правильно
При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.
Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.
При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.
Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.
Какую проводку выбрать: скрытую или наружную
Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.
Положительные стороны скрытой укладки кабеля:
- не портит внешний вид интерьера дома;
- защищена от случайного внешнего воздействия;
- не требует доработки и переустройства.
Отрицательные стороны скрытой электропроводки:
- финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
- затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
- невозможно внешним осмотром определить состояние заложенного электрического кабеля;
- вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.
Положительные стороны внешней прокладки проводов:
- осуществление доступной проверки состояния электрокабеля;
- простота ремонта или замены вышедших из строя деталей электроцепи;
- доступность монтажа новых ветвей электросети с дополнительными элементами.
Отрицательные стороны внешней прокладки проводов:
- существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
- осуществление особых требований по прокладке электропроводов.

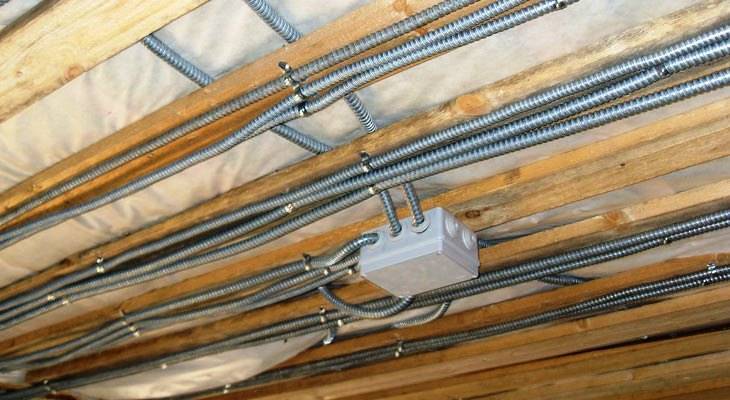

Обязательно ли использовать гофру или металлорукав?
Это еще один предмет споров. Мое личное мнение – нет, не обязательно. То есть, конечно, хуже от нее не будет, но насколько это необходимо – каждый решает сам для себя.
Во-первых, потому что при соблюдении правил, перечисленных выше, вероятность получить возгорание провода где-нибудь посередине провода очень маловероятна. Помните, что в 99% случаев возгорание провода – это именно следствие, а не причина.

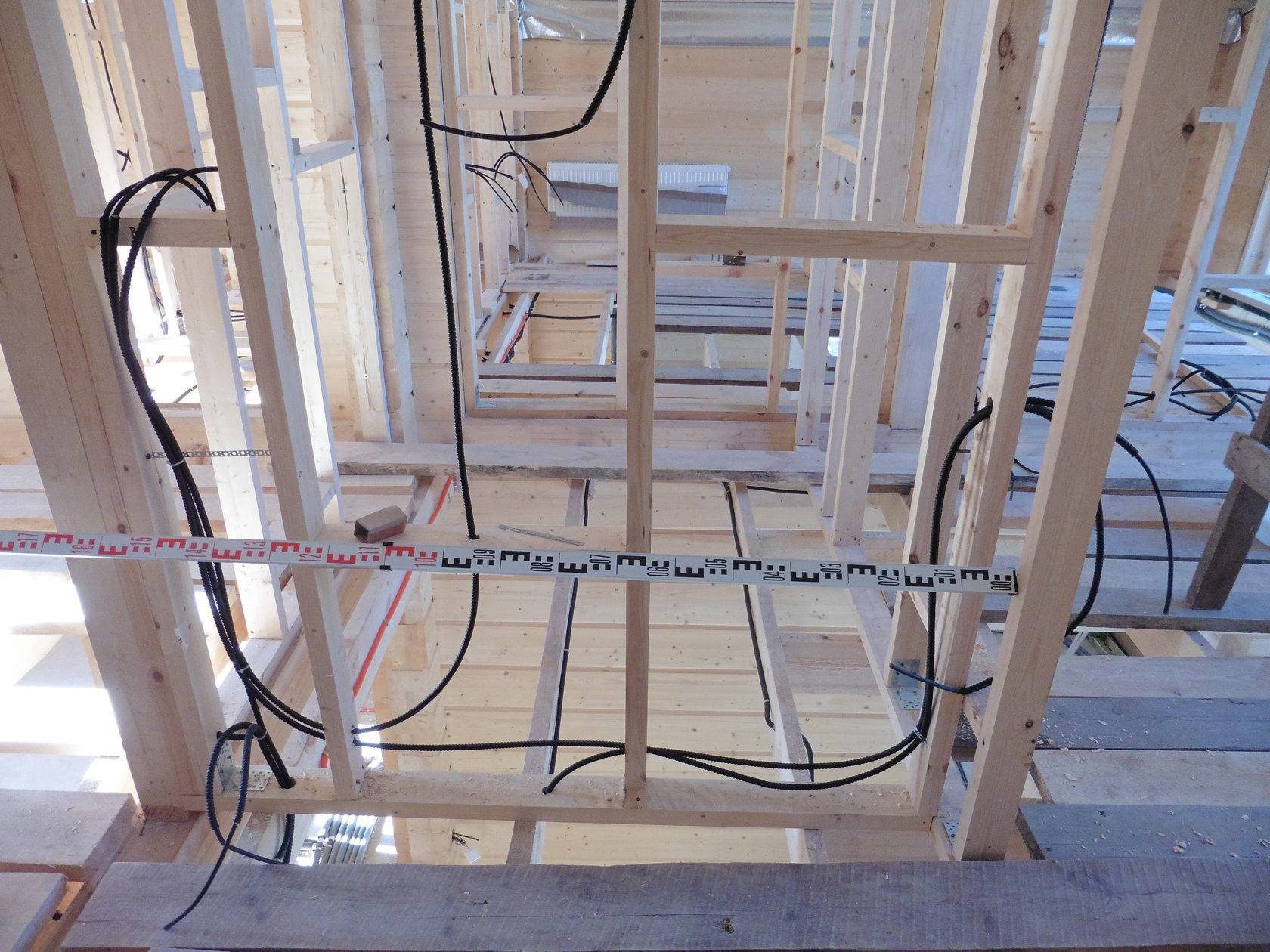

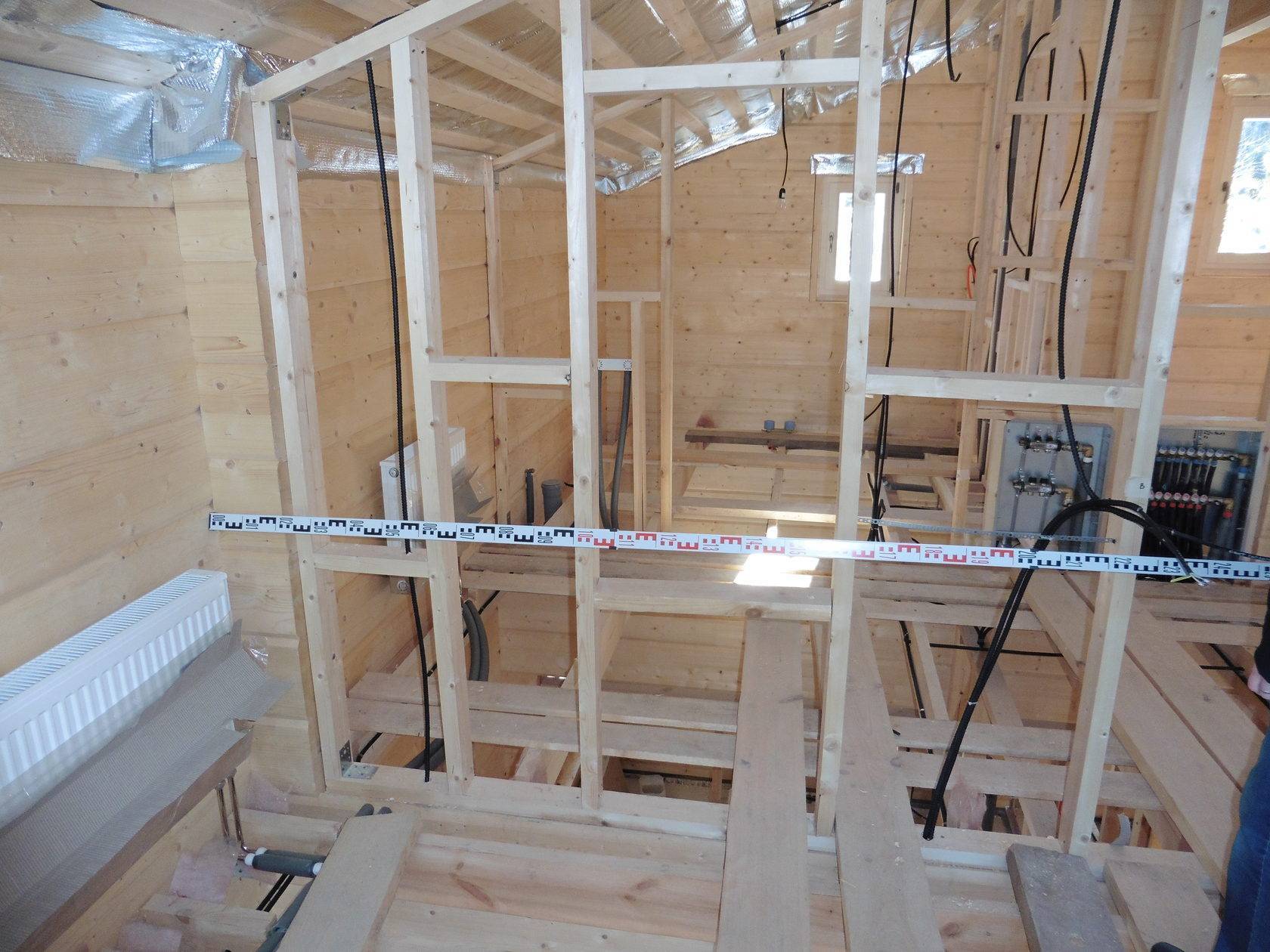

Электропроводка по-фински – никаких гофр
Во-вторых, от механических повреждений типа “загнал саморез в провод” гофра спасает слабо, металлорукав – не многим лучше. Да и при строительстве дома неплохо бы составить “карту”, где проходят провода, чтобы знать, куда загонять саморез можно, а куда не стоит. Повреждение же провода грызунами на самом деле крайне редкий сценарий. Приводить в пример проводку авто, которую перегрызли крысы – не стоит. Если у вас в доме завелись крысы, то поверьте, проводку они начнут жрать в последнюю очередь
Ввод в дом
От магистральной линии электропередачи выполняется ответвление к вашему дому. Его монтаж производится воздушным либо подземным способом. В зависимости от того, какое необходимо напряжение (однофазное 220 В или трёхфазное 380 В), выбирается кабель, он будет трёхжильным (для 220 В) или пятижильным (для 380 В).
Вводной кабель приходит на счётчик электрической энергии, который по новым требованиям должен быть установлен с внешней стороны дома, чтобы контролёр мог беспрепятственно в любой момент снимать показания.
От счётчика кабель необходимо завести внутрь дома. Для этого в стене просверливается отверстие, если дом двухэтажный, то лучше всего это делать на уровне межэтажного перекрытия. Кабель укладывается в гофрированную трубу, протягивается через проделанное отверстие, крепится в межэтажном перекрытии и далее прокладывается к вводному распределительному щитку.
Обратите внимание! После счётчика обязательно должен быть в схеме автомат, который послужит защитой для кабеля, идущего от прибора учёта до распределительного щитка в доме. Если произойдёт повреждение этого кабеля или короткое замыкание, то сработает защита – автомат отключится
В противном случае (если не будет автомата), может выгореть счётчик, а отключаться будет вся магистральная линия где-то в ТП или на подстанции.
Способы прокладки
Выполнить прокладку электропроводов в каркасном доме можно наружным (открытым) либо скрытым способом. Первый предполагает монтаж своими руками кабелей по стенам, а второй – внутри них. И в обоих случаях укладку придется делать с учетом конструктивных особенностей здания.
Наружная
Наружную проводку можно сделать четырьмя способами:
- Кабель с двойной изоляцией, зафиксированный на стенах с помощью клипс либо скоб.
- Витой провод на керамических изоляторах.
- Силовая линия в кабель-канале или пустотелом плинтусе.
- Электропровод в металлической либо пластиковой гофре (трубе).
Варианты проведения открытой проводки
Этот вариант дешевле и проще в самостоятельном исполнении. Потом такую внутреннюю электросеть в своем доме можно без особых проблем дополнять новыми линиями и розетками. Однако выглядит она не слишком эстетично и подвержена внешним повреждениям. Изоляцию открытого провода банально может перегрызть домашнее животное или мышь.
Открытая проводка это лучший вариант для каркасных домов
Скрытая в обшивке проводка
Скрытая электропроводка не видна, интерьер коттеджа получается более красивым. Однако стоит подобный вариант разводки дороже открытого. Плюс из-за особенностей конструкции деревянного каркасного дома сделана она может быть только путем прокладки в его стенах и межэтажных перекрытиях стальных либо медных труб. По строительным нормативам проводить электрические кабели в древесине или пенопласте без дополнительной защиты из негорючего металла нельзя категорически.
Разводка скрытым способом осуществляется еще на этапе строительства
Планирование
Монтаж электросети в доме всегда начинается с планирования и составления схемы. На этот этап часто обращают мало внимания, но он не менее важен, чем сами работы по обустройству электропроводки.
При планировании учитывают два важнейших момента:
- Планировку самого дома;
- Необходимую мощность сети.
Определяя мощность, хорошо продумывают, какие приборы будут использоваться в быту. Если освещение не потребляет много электроэнергии, то, например, насосы потребуют уже заметных мощностей сети. Смотря и на то, как потребители электричества будут распределены по помещениям.
Планировка дома играет важную роль, поскольку разные помещения предназначены для различного использования, и, соответственно, в них надо проводить различную проводку.
Необходимо планировать всё так, чтобы электросетью было удобно пользоваться. Например, в главной жилой комнате предусматривают столько розеток, чтобы можно было подключить всю технику, и ещё остались свободные для временного пользования.
От выбора мощности и распределения потребителей по типам зависит расположение распределительных щитков и защитных устройств, их количество.
Благодаря правильно составленной схеме, можно будет легко рассчитать количество необходимых материалов и их тип, в частности — марки кабелей, их сечение и количество жил. Это избавит от ненужных трат.
Правила ввода электричества в дом
Для частных хозяйств важен такой вопрос, как ввод электроэнергии в дом. Обычно он осуществляется с помощью самонесущего провода СИП.
Если опора ЛЭП находится менее чем в 25 м от дома, дополнительных столбов для поддержки не потребуется.
Провод обычно тянется до электрощита с расположенными в нем УЗО, автоматами и подключением к контуру заземления. Переход на домашний кабель (например, ВВГнг) обычно происходит в другом щитке – с приборами учета
Требования к вводу:
- при длине провода более 25 м требуются дополнительные опоры (на ближнем к дому столбе можно установить щиток, а рядом в земле заглубить заземлительный контур);
- высота натянутого между опорами провода – не менее 2 м над землей;
- если провод пересекает строительные конструкции, его монтируют в защитную трубу;
- минимальное расстояние от земли для точки подключения здания – 2,75 м;
- если провод от ЩУЭ до дома планируется протягивать под землей, то его нужно поместить в защитную оболочку, а затем в канаву глубиной не менее 0,7 м.
Понятно, что при выборе подземной прокладки ввод непосредственно в здание необходимо предусмотреть еще в процессе строительства.
Резьбовое соединение проводов
Пайка является самым надежным видом соединения проводов и контактов, но создает – неразъемность соединений.
Поэтому самым распространенным видом соединения проводов с электрическими контактами приборов является резьбовым.
Линейное расширение от изменения температуры у разных металлов не одинаково. Особенно сильно меняет линейные размеры алюминий. Поэтому со временем между контактом соединенных металлов образуется зазор, Для того, что бы забыть об обслуживании под винты устанавливаются шайбы гровера. Гровер нивилирует возникающие тепловые расширения.
Нужно ли делать полукольца под резьбовым соединением?
Если не делать у проводника полукольцо, то площадь соприкосновения провода с контактной площадкой электроприбора будет гораздо меньше, а это значит, что в определенных случаях, могут возникнуть проблемы.
Как еще монго увеличить площать соединения в резьбовом соединении?
Для увеличения площади поверхности проводника его можно расплющить. например, плоскогубцами, надфилем или на наковальне.
Использование клеммных колодок
Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми.
Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами.
Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.
Хотя надежность соединения проводов в клеммных колодках ниже, чем при соединении пайкой, но времени на выполнение электромонтажа тратится на много меньше. Неоспоримым достоинством клеммных колодок является возможность соединения в электрической проводке медных и алюминиевых проводов, так как латунные трубки покрыты хромом или никелем.
Пружинные клеммы Wago — Ваго
Для использования этого типа соединений, с токопроводящей жилы снимается изоляция и вставляется в клемму. Самые распространенные клемники выпускаются (Ваго).
А, что за белая паста находится внутри клемника Ваго?
Внутри клемников находится специальная паста, недопускающая окисления. Поэтому, в подобных клемниках можно зажимать медные и аллюминевые провода.
Клеммники Wago бывают двух конструктивных исполнений, одноразовые, когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко как вставлять провода, так и вынимать.
Клемники рассчитаны на соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми проводами сечением от 1,5 до 2,5 мм 2. По заявке производителя, колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А.
Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.
Разработка проекта электропроводки
Организация проведения электросети от основной системы к дому или по всем помещениям каркасного здания требует тщательной подготовки. При отсутствии необходимых знаний в области электросистема лучше всего доверить работу профессиональным мастерам. В любом случае необходима разработка проекта, который чётко отражает все особенности системы.
Проектирование требует повышенного внимания
Проектирование предполагает расчёт нагрузки, определение количества и типа необходимых материалов, расположение розеток и выключателей в доме, а также другие важные моменты. При этом учитываются установленные правила и нормы. Например, высота размещения розеток и выключателей для разных помещений в каркасном доме. Соблюдение норм позволяет обеспечить безопасность, надёжность и эффективную работу электросистемы.
Материалы и инструменты для изготовления своими руками
При проведении внутренних работ по созданию наружней проводки используются только качественные материалы. Своими руками довольно просто проложить кабель по всем помещениям в доме, но при сложных работах с системой требуется профессиональная помощь. Особенного внимания требует расчёт количества материалов и определение типа провода. Метраж подсчитывается с помощью рулетки на протяжении всей сети во всех помещениях в каркасном доме. При этом лучше всего прибавить несколько метров для запаса. Дополнительная изоляция должна быть равна длине всего кабеля.
Основные материалы для проводки в каркасном доме:
- кабель электрический, имеющий сечение в 14 мм;
- коробки распределения, количество которых высчитывается из расчёта минимум одна штука на этаже;
- розетки и выключатели необходимого уровня функциональности;
- крепёжные элементы и переходники приобретаются с большим запасом.
Для проведения работ своими руками понадобятся довольно простые инструменты. Молоток, дрель, индикатор напряжения в электросети, отвёртки различного типа, плоскогубцы, нож строительный — это основные приспособления. Инструменты должны быть качественными, нож — острым, а электрическая дрель — надёжной.
Правила, нормы, расчёт нагрузки
Особенное значение при обустройстве системы имеет расчёт нагрузки и правильное её распределение. На каждом этаже каркасного дома должна располагаться минимум одна распределительная коробка. Чем меньше нагрузка на каждый такой элемент, тем безопаснее будет система. А также учитывается высота расположения розеток и выключателей и их количество для каждого помещения.
Стандартные параметры нужно учитывать при монтаже
При произвольном размещении выключателей и розеток лучше всего учитывать основные нормы, так как правила необходимы для безопасности электросистемы
В ванной комнате, на кухне и санузле особенно важно использовать розетки с защитой от влаги. При подключении бытовых приборов применяются стабилизаторы, предотвращающие поломку техники при коротком замыкании. Нормативы следует учитывать для безопасности электросистемы
Нормативы следует учитывать для безопасности электросистемы
Проведение кабеля в дом и от щитка
Кабель проходит от опорного столба воздушным или подземным путём в дом. После подведения кабеля устанавливается вводное распределительное устройство — ВРУ. Прибор принимает и распределяет электроэнергию по каркасному дому. В щиток входят следующие устройства:
- счётчик электроэнергии;
- вводный двухполюсный автомат защиты;
- защитный автомат отключения по группам;
- прибор УЗО.
Установка щитка и всех его элементов проводится профессиональными мастерами. Питающий кабель входит в каркасный дом через гофру, защищённую металлической трубкой. Далее проводится разводка провода ко всем розеткам, выключателям согласно проекту.
Подготовительные работы
Все этапы строительства и обустройства, нужно четко спланировать. Это же касается и электропроводки в каркасном доме.
Проводка в каркасном доме: правила планирования
Сначала необходимо составить схему на бумаге, а только потом приступать к реализации проекта.
Нужно определить:
- в каком месте расположить распределительный щиток;
- как разместить проводку в области дверей;
- где расположить выключатели;
- количество осветительных приборов и их размещение в помещении.
Также желательно заранее определиться с локализацией бытовой техники, чтобы расположить рядом розетки.
Определившись с планом, начинают просчитывать нагрузку сети, чтобы приобрести соответствующие по сечению проводники, а также нужные коммутационные аппараты. Благодаря заблаговременному планированию можно точно посчитать, сколько потребуется материалов на проведение электричества внутри дома, и приобрести их заранее.
Инструменты для монтажа электропроводки
Если вы планируете производить электромонтажные работы в своем каркасном доме, предварительно необходимо приобрести определенные инструменты, а именно:
- Шуруповерт. Этот электроприбор необходим для того, чтобы быстрее закреплять саморезы в деревянном каркасе.
- Бокорезы (или кусачки). С их помощью отсекают кабель для электричества в разных местах.
- Специальный нож, при помощи которого зачищают концы кабеля перед тем, как соединить его с выключателем, розеткой или распределительным щитком.
- Дрель. Этот электроприбор необходим проделывания отверстий определенного диаметра в деревянных балках. В это отверстие вставляется специальная защитная гофра, внутри которой проходит электрокабель. Чтобы сделать такое отверстие, необходимо использовать насадку «перо», которая своим внешним видом похожа на этот элемент птичьего крыла.
- Специальные плоские сверла с насадкой типа «перо».
- Для измерения различных расстояний (например, от выключателя до пола, или для определения высоты расположения розетки) необходима рулетка.
- Карандаш потребуется, чтобы выполнять разметку по стенам, где будет проходить провод, расположатся розетки, распределительный щиток, светильники, выключатели и другое.
- Стремянка. Сделать своими руками разведение электропроводки без стремянки в каркасном доме будет очень сложно. Ведь некоторые работы проводятся на высоте, в частности, монтаж светильников, проведение разводки между первым и вторым этажом.
- Лазерный уровень. Такой инструмент иногда понадобится для того, чтобы сделать идеальную горизонтальную или вертикальную разметку на поверхности.
- Мегомметр. Прибор используется для измерения сопротивления между штырями заземления.
Другие необходимые материалы
Для того чтобы провести электропроводку в доме, нужно много различных материалов. Их необходимо приобрести заранее, чтобы работа не останавливалась из-за отсутствия мелочных элементов. Для сборки проводки потребуется кабель таких видов:
- СИП кабель – необходим для подсоединения дома к общей электрической сети населенного пункта.

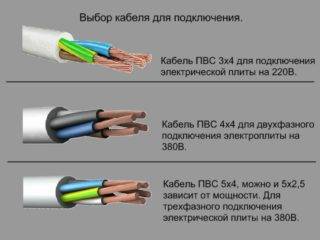

- ПВС – гибкий круглый кабель со множеством медных жил и двойной изоляцией.
- ВВГ – жесткий кабель с плоским поперечным срезом, внутри которого находится только одна медная жила (используется значительно реже для проводки).
А также:
- Крючок – металлическое изделие, необходимое для закрепления вводного кабеля.
- Саморезы – при помощи этих крепежных элементов различные клипсы и другие устройства закрепляются в деревянном каркасе.
- Изолента для изоляции проводов.
- Клипсы – эти крепежи из пластика нужны для того, чтобы прикрепить гофру с кабелем к поверхности.
- Штыри-электроды из меди, а также соединительная металлическая лента для обеспечения заземления.
Подвод главного кабеля
Первым делом к только что возведенному особняку нужно подвести главный питающий кабель от общей электрической магистрали. При этом есть два способа подключения к ЛЭП:
- воздушный;
- подземный.
В первом случае задействуются столбы и воздушный тип кабеля, а для второго способа подходит только специальный проводник. При этом подземная прокладка отличается более высокой стоимостью в силу проведения землеройных работ и защиты кабеля под землей. Тем не менее данный метод имеет высокую надежность в ходе выполнения проводки в каркасном доме.
Для подземной прокладки кабеля вырывается траншея глубиной в метр, после чего ее дно засыпается песком. Затем укладывается электрокабель, который имеет бронированную защитную оболочку, и сверху все засыпается щебнем. Затем проводится пометка провода при помощи специального сигнального материала, и все окончательно закапывается под землю.
Стоит заметить, что прежде чем подсоединяться к линии электропередачи, необходимо предварительно получить разрешение от местной сетевой компании. При этом понадобится проект по электроснабжению постройки и участка.
Ни в коем случае не стоит пытаться самостоятельно подключаться к ЛЭП, поскольку это не только опасно для жизни, но и приводит к штрафным санкциям. Данная работа – это прерогатива специалистов.
Варианты открытой проводки – как все сделать правильно
Открытую проводку можно выполнить нескольким способами:
- Жестким кабелем с двойной, а то и тройной изоляцией, который электротехническими скобами надежно крепят к стене, потолку. Выглядит такая проводка страшно, годится разве что для сарая.
- Витым кабелем на керамических роликах, подобно тому, как делалось это на деревнях в 60-е годы. Если дизайн дома в стиле ретро, то смотрится даже ничего.
- Укрытие проводки в гофрированную трубу. Некрасиво, часто труба провисает, собирается пыль, удалить которую полностью невозможно.
- Упрятать проводку в кабель-каналы или пластиковые коробы. С точки зрения надежности и эстетичности, это самый хороший вариант для наружной проводки.
Рассмотрим последовательно способ монтирования открытой проводки в гофре и злектротехнических коробах. Внутри каждой гофрированной трубы находится стальной провод, к которому цепляем конец кабеля и протягиваем его на необходимое расстояние. Концы кабеля и гофры соединяем, намотав изоленту, чтобы проводка не выскакивала из трубы при монтаже. Гофра крепится к стенам и потолку специальными крепежными элементами – пластиковыми клипсами. Их располагают одну от другой не более чем через 0,5 м, чтобы хоть какое-то время труба не провисала.
Дополнительную защиту кабелю придадут высококачественные коробы из пластика, обладающие огнеупорными свойствами. Вместе с коробами требуется приобрести комплект дополнительных материалов – уголков, стыков, заглушек. Производители коробов представляют изделия различных цветов, так что можно выбрать подходящий оттенок. Сопутствующая инструкция подскажет, как установить короба и поместить в них проводку.
Выбор вводного кабеля и автоматического выключателя на вводе
Рассчитав номинальную нагрузку всех предполагаемых к установке электроприборов, определяют сечение вводного кабеля. Для тех случаев, когда производится обновление электропроводки с заменой внутренних проводов и автоматов на более мощные, не следует забывать о кабеле на вводе. Может случиться так, что его сечения будет недостаточно для слишком большой мощности – это может спровоцировать возгорание. Поэтому необходимо обратиться в соответствующую организацию для замены вводного кабеля. Это может быть выполнено на этапе установки прибора учета и его опломбирования.
Обустройство электрического щита в деревянном доме.
Что касается вводного автомата, то при трехфазном электропитании используют трехполюсный автоматический выключатель. Если же питание однофазное, что встречается в 90% случаев, применяют одно- или двухполюсный автоматический выключатель, разрывающий фазу и нейтраль.
На заметку! Вводный автоматический выключатель подбирается с таким номиналом, чтобы он не отключал питание дома при максимальной нагрузке, а разрывал цепь для предотвращения короткого замыкания.
Модульные автоматические выключатели.
Ввод в дом
Ввод силового кабеля в дом
Ввод силового кабеля в дом может производиться путем его прокладки по воздуху или под землей. Исходя из этого делаются отверстия в потолочной плите или в цоколе. При подводке по воздуху между строением и столбом протягивается стальной трос и уже к нему на клипсах подвешивается провод. Если выбран подземный вариант, предварительно в траншею укладывается труба, в которую протягивается кабель. Это предотвратит его разрыв при пучении грунта. В месте входа проводки в дом вставляется гибкий переходник из стали.
В соответствии со СНиП линия сначала заводится на счетчик, который устанавливается снаружи. Для защиты от влияния окружающей среды счетчик размещается в герметичном ящике с окошком. После счетчика устанавливается пакетный выключатель, который прервет подачу энергию при возникновении нештатных ситуаций на линии.
Проводка внутренняя
Самый главный нормативный документ электрика – ПУЭ (правила устройства электроустановок). Согласно этим правилам, внутренняя проводка (её ещё по-другому называют скрытой) в деревянных домах должна выполняться в металлических трубах. Так как каркасные домостроения выполняются из дерева, это требование необходимо соблюдать и для них. Представляете себе, в какие финансовые затраты может вылиться такое количество труб и их монтаж?
Можно применять металлические рукава или короба, однако если деньги позволяют, всё-таки используйте трубы. Эти вспомогательные средства должны иметь толщину стенок от 2,5 до 4 мм (в зависимости от сечения проводников), чтобы в случае короткого замыкания металлическая конструкция не прогорела. Желательно чтобы трубы внутри были прокрашены или оцинкованы, это защитит стенки от ржавчины. Пример на видео:
Естественно, что на пути прокладки кабеля будут встречаться изгибы и повороты, в этих местах трубы следует соединять с помощью сварки или резьбы. Очень удобно использовать медные трубы, они легко гнутся, однако это слишком дорого.
Такой монтаж выполняют ещё на этапе строительства, к тому же, как видите, он достаточно затратный и в плане финансов, и в плане труда, времени и сил. Поэтому самый правильный выбор для каркасного дома всё-таки наружная электропроводка.
Составляем проект для электрики в доме
Проект энергообеспечения частного подворья может быть типовым или индивидуальным. Он состоит из составных частей:
- внутреннее электрообеспечение жилого дома;
- внешнее обеспечение электроэнергией;
- обеспечение хозяйственных построек.
Проект электрообеспечения должен включать особенности использования системы освещения, кондиционирования, план размещения розеток, другие специфические потребности индивидуального жилья.
Схема электропитания участка должна предусматривать подключение к системе дополнительных внешних источников потребления: газонокосилки, водяных насосов, зарядных устройств личных автомобилей и др. При проектировании необходимо учесть затраты на работу систем вентиляции, потребности бытовых приборов ванной, кухни, управление освещением и места прокладки труб под различные кабеля.
До оформления заказа на проектирование необходимо подготовить продуманное техническое задание, в котором полно, доходчиво, точно сформулировать свои требования по обеспечению жилища электроэнергией.
В техзадании должны быть определены места установки розеток, выключателей, светильников
Особое внимание уделить бытовым электроприборам с повышенным энергопотреблением: электроплите, стиральной и посудомоечной машине, водонагревательным бойлерам
Особенности проведения электропроводки в каркасных домах
Каркасные дома характеризуются многочисленными преимуществами, однако имеют ряд специфических свойств, которые влияют на процесс электрификации. Основной нюанс — использование горючих строительных материалов при обустройстве стен и перекрытий. Дерево покрывается специальными веществами, антипиренами, снижающими риск возгорания и выделения токсичных веществ, но достаточной такую защиту назвать нельзя. Малейшая искра или существенный скачок температуры может стать причиной воспламенения.
В каркасном доме монтаж проводов осуществляется по горючему основанию
Другой негативный момент — низкая толщина и малая прочность несущих поверхностей. Будет сложно зафиксировать линии электропередач на тонких листах фанеры или гипсокартоне. Именно такие стройматериалы в основном применяют для внутренней отделки помещений.
Есть несколько способов прокладки кабеля. В зависимости от конкретного решения нужно следовать определенному порядку. Монтировать электрические провода можно перед установкой несущих частей здания или после завершения внутренней отделки.
Организация скрытой проводки при сооружении каркаса
