Восстановление, установка и чистка вентиляционного короба

Проведение работ с вентиляционной шахтой

Прорезание стен для различных нужд с использованием специальных электрических инструментов называется штробление. Потребность в нем чаще всего возникает при прокладке проводов и трубопроводов. Так, при проведении ремонта в квартире специалистами первоначально составляется план-схема расположения электропроводки.

Стандартное количество осветительных ламп, розеток и выключателей не всегда удобны в использовании и зачастую не соответствуют требованиям хозяина квартиры. От расположения этих точек электросети зависит комфортное использование электрических приборов. Поэтому при проектировании новых электроточек для своего удобства возникает необходимость подготовить каналы для прокладки электрических кабелей. Именно тогда потребуется штробление стен под проводку, в том числе и стенок вентиляционных шахт.

Также штробление осуществляется для внутреннего размещения водопроводов. Эти работы также могут негативно повлиять на общедомовую систему вентиляции.

Чтобы разобраться, можно ли проводить работы по штроблению вентиляционной шахты в квартире, необходимо заглянуть в два основных документа:

• Жилищный кодекс Российской Федерации.
• Нормативные документы в строительстве, в частности, касающиеся систем вентиляции.

Они подробно описывают все нюансы при проектировании, строительстве и эксплуатации вентиляционных шахт.

Изначальное проведение коммуникаций при строительстве соответствует требованиям СНиП, не нарушая целостности вентиляционной шахты и выполнено с неукоснительным соблюдением норм

Обобщая сведения из этих документов, можно отметить, что:

• любое изменение от первоначального проекта должно быть согласовано с жилищными органами (управляющая компания, орган исполнительной власти города), иначе это будет считаться самовольной перепланировкой (статья 29 ЖК РФ);
• нарушение функционирования коммуникаций многоквартирного дома влечет за собой административную ответственность;
• запрещено использование вентиляционных шахт в личных целях (даже для навешивания шкафов), – их можно использовать только для обеспечения воздухообмена;
• запрещено проводить другие коммуникации внутри вентиляционных шахт.

В некоторых домах вентиляционные шахты находятся в виде короба внутри помещения. Они создают неправильную форму помещению и уменьшают его общую площадь. Как правило, такие шахты располагаются между кухней и санузлами. В таком положении прохождение систем коммуникации напрямую через вентшахту также невозможно.

Стоит отметить, что некоторые работники все же прокладывают линии коммуникации (водопроводные и газовые трубы, электрокабель) через шахту, экономя на материале. Отверстия заделываются пеной и штукатурятся. Однако такое явное нарушение герметичности вентиляционной шахты может привести к тому, что весь запах из нижних квартир будет просачиваться в помещение. Проводка коммуникаций в этом случае возможна между стеной и коробом вентиляционной шахты в полу помещения. В любом случае коммуникации должны быть выгорожены определенной строительной конструкцией.

Сборка и монтаж короба

В принципе, все достаточно просто. Надо на первом этапе определиться с размерами конструкции. После чего производится разметка на выбранном плитном материале. Затем вырезаются все элементы, а это боковины, крышка, дверцы, задняя стенка из ДВП, если она необходима, и три планки шириною 5-7 см и длиною, равной фасадному проему и боковинам. Это специальные упорные планки, на которые будет укладываться сама вытяжка.

Теперь все это надо собрать в единую конструкцию, используя металлические уголки и саморезы. Обязательно устанавливаются два навеса, с помощью которых короб будет навешиваться на стену. Дверцы навешивать не надо, они устанавливаются в последнюю очередь, когда сам короб уже будет установлен на стене, а в него будет вмонтирована вытяжка.

Читать также: Кухонная вытяжка без отвода в вентиляцию

Теперь на стену надо прикрепить монтажную металлическую планку, а на нее повесть полуготовый короб. Остается в него уложить вытяжку, прикрепив ее к планкам болтовым соединением. После чего навешиваются фасадные части. Не забываем, что еще на стадии распила необходимо позаботиться об отверстие под вентиляционную трубу. Поэтому в крышке надо это отверстие просверлить.

Если в первую очередь устанавливается на стену вытяжка, то ее надо закрепить именно к стеновой поверхности. А уже после этого проводить монтаж короба. Тогда в этом случае нет необходимости использовать заднюю стенку и упорные планки, что сократить расходы.

Воздуховоды для вентиляции: формы конструкций и материалы изготовления

Воздуховоды для вентиляции представляют собой систему труб различного диаметра и формы сечения, соединенные между собой фасонными элементами. Правильный подбор воздуховодов к той или иной системе вентиляции зависит от конструктивных особенностей исполнения и расчетных параметров, с учетом соответствия строительным и санитарным нормам.

Материалы для изготовления воздуховодов систем вентиляции

Воздуховоды для вентиляции, учитывая использование материалов для их изготовления, разделяют на группы:

металлические. Для их изготовления используют оцинкованную или нержавеющую сталь. К их преимуществам можно отнести малый вес, высокую степень термостойкости, устойчивость к коррозии, легкость монтажа;

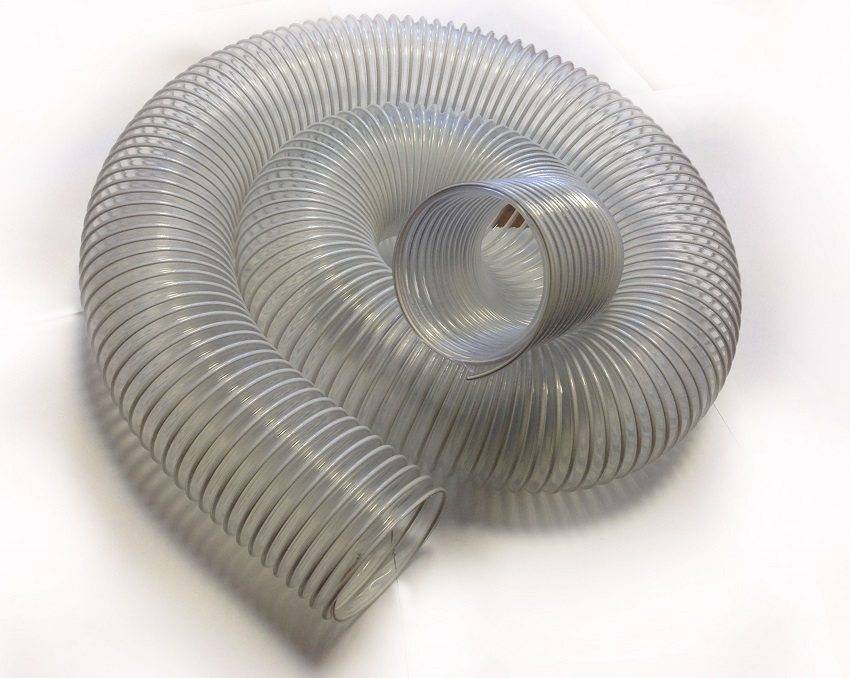

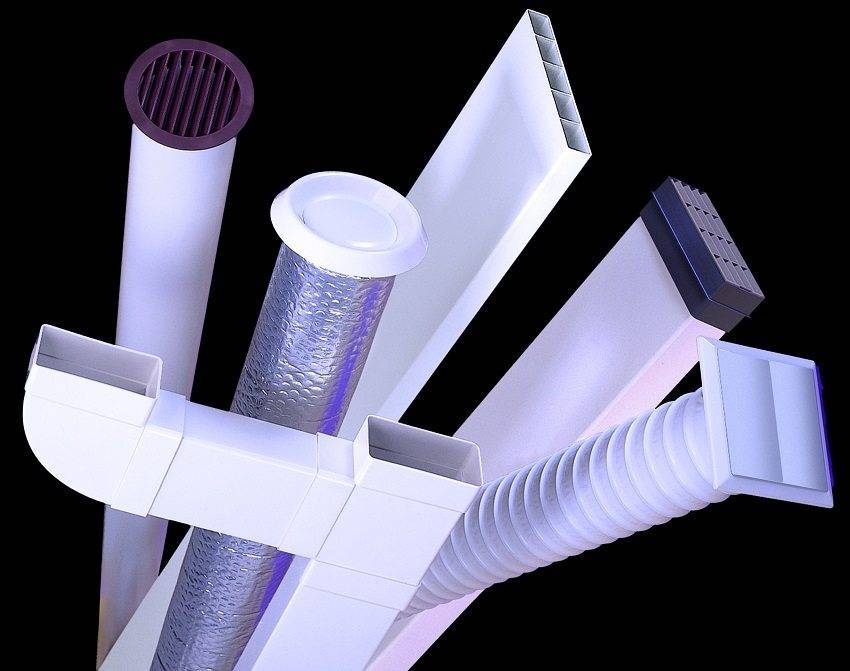

Пластиковые воздуховоды разнообразных форм и размеров

• пластиковые. При изготовлении таких труб в качестве воздуховода используют полипропилен, полиуретан, поливинилхлорид. Среди их достоинств – абсолютная безвредность, идеальная герметичность, простота монтажа и обслуживания. Они легко поддаются чистке и быстро моются;
• гофрированные алюминиевые. Воздуховоды для вентиляции из гофрированных алюминиевых труб получили широкое применение вследствие способности сжиматься и растягиваться в любом направлении и под необходимым углом. Конструкция гибких гофрированных труб такова, что они сохраняют жесткость и форму сечения. Преимуществами гибких воздуховодов для вентиляции являются отсутствие многочисленных соединений, простота монтажа и длительность эксплуатации;

Гофрированные алюминиевые воздуховоды отличаются простотой монтажа

текстильные. Материал для изготовления этих воздуховодов вентиляции – синтетическая ткань (полиэстер). Крепления выполняются также из текстиля. Ткань предотвращает образование конденсата на поверхности воздуховода и не требует утепления. Из преимуществ – легкий вес тканевой системы, бесшумная работа, маневренность, несложный монтаж и демонтаж. Чистка тканевых систем производится посредством стирки.

Типы сечений воздуховодов

Общеустановленными формами сечений воздуховодов считаются прямоугольные и круглые сечения. Если конструкция вентиляционной системы имеет ограничения на форму и размеры сечения, для воздуховодов используют плоскоовальные (эллиптические) сечения.

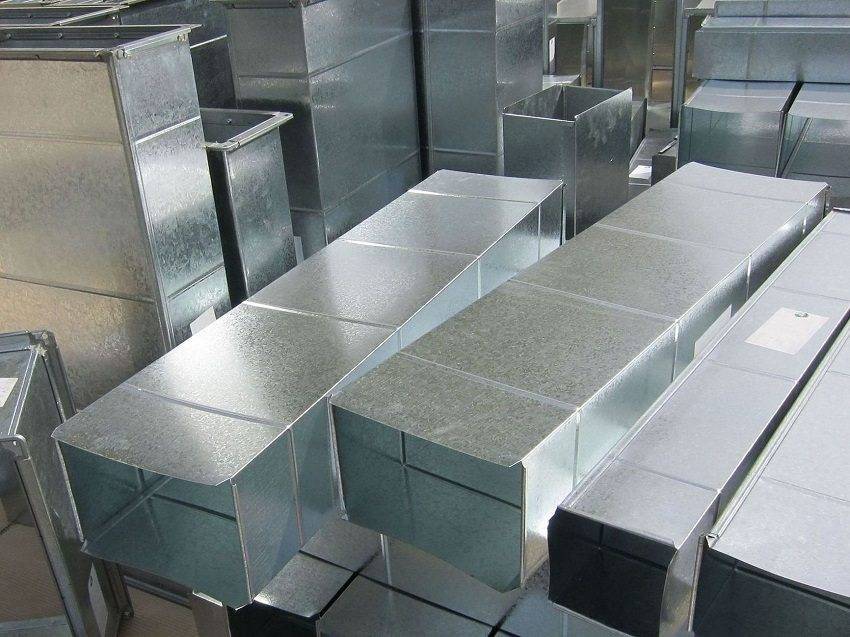

Воздуховоды квадратного сечения из оцинкованной стали

Материал изготовления прямоугольных воздуховодов для вентиляции – оцинкованная сталь. Толщина стенок применяется в зависимости от размера сечения и регламентируется СНиП. Соединяются прямоугольные воздуховоды с помощью фланцевых элементов и без них. Стандартная длина 1,25 м, максимальная – 2,5 м. Благодаря компактной форме, прямоугольные конструкции встраиваются в пространство, ограниченное по высоте (к примеру, под подвесной потолок).

Материалом для воздуховодов круглого сечения может выступать оцинкованная сталь, пластик, полиэфирная металлизированная лента со спиральным каркасом, ПВХ со спиральным каркасом, алюминиевая фольга. Диаметр сечения варьируется от 100 до 1250 мм. Соединения гибких гофрированных воздуховодов для вентиляции представляют собой плотный замок. Для удобной транспортировки, гофрированные гибкие воздуховоды могут сжиматься в 5 раз.

Пластиковые гофрированные воздуховоды сохраняют форму и жёсткость сечения при изгибах и растягивании

Возможные многократные изменения формы гибких гофрированных воздуховодов не нарушают их качеств. Спиральные гибкие конструкции соединяются с помощью фланцевых элементов и уплотнителей. Не нуждаются в дополнительном утеплении. Сфера применения гибких воздуховодов – подача и вытяжка воздуха в жилых и производственных помещениях.

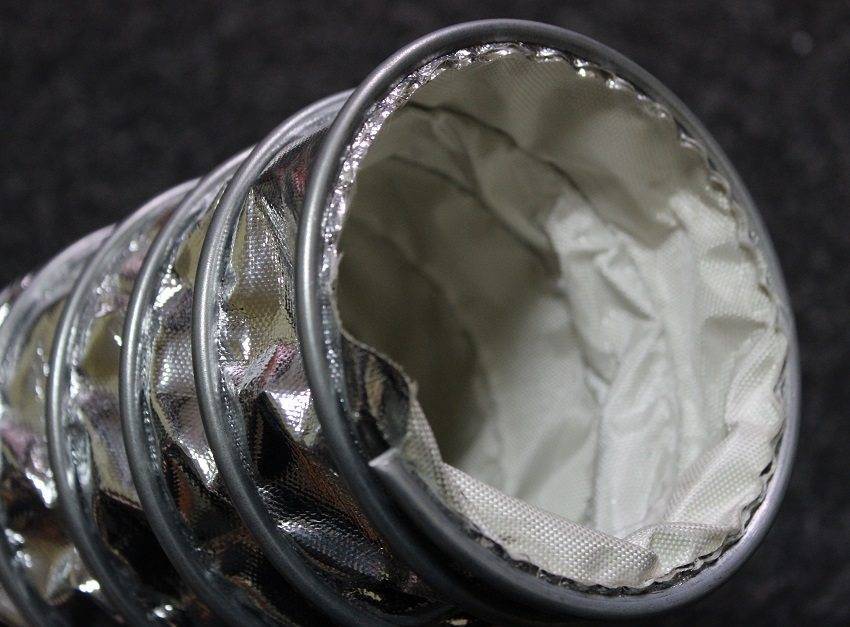

Тканевые гофрированные воздуховоды из полиэстра не требуют дополнительного утепления, так как не притягивают конденсат

Профилактика – залог безопасной эксплуатации вентиляционного оборудования

Любое оборудование и любая инженерная система нуждаются в профилактике и обслуживании. На предприятиях составляются графики планово-предупредительных ремонтов (ППР) оборудования. Графики составляются на основании нормативных документов, регламентирующих обслуживание каждого вида оборудования. Согласно этим графикам производится осмотр, ревизия, чистка, замена деталей и другие виды профилактического обслуживания. На предприятиях ведутся журналы ППР и осмотров оборудования, в которых отражаются результаты проверок и мероприятия по устранению установленных отклонений в работе оборудования. Ведение журналов позволяет отслеживать состояние систем и механизмов и своевременно предупреждать аварийные ситуации на предприятии. Профилактика позволяет продлить срок безопасной эксплуатации оборудования.

Восстановление стояка

Многие владельцы частных домов сталкиваются с необходимостью восстановления и переделки вентиляционного стояка. Устройство воздуховода не представляет особой сложности, поэтому его ремонт возможен своими руками.

В сметную стоимость восстановления вентиляционного короба на кухне входят следующие затраты:

• Материал для ограждения вентиляционного короба.
• Гофрированные трубы, из которых выполняются вентканалы для санузла и кухни.
• Готовый клеевой состав или цементно-песчаный раствор.
• Штукатурка и материалы для финишной отделки короба.

На кухне сделать воздуховод можно из пеноблоков и гипсовых плит. Такие материалы отличаются необходимой огнеупорностью, не промокают и имеют хорошую прочность.

Восстановление воздуховода на кухне происходит в несколько основных этапов:

1. 1. Проводится подготовка помещения. Кухню освобождают от бытовой техники, выносят мебель и посуду. Пол, тумбы и встроенные шкафы накрывают полиэтиленом.
2. 2. Снимают защитную решётку для получения доступа к вентиляционной шахте. На полу и стенах делают разметку в полном соответствии с габаритами будущего короба. При необходимости демонтируют бетонную стяжку, снимают плитку и вскрывают воздуховод.
3. 3. Восстанавливают перегородки и боковые стены. Укладывают переднюю и боковую сторону воздуховода. Имеющиеся каналы-попутчики отделяют от шахты и друг от друга пеноблоками. Выполняя такую работу, следует сохранять площадь сечения рукавов, что позволит обеспечить в последующем свободное прохождение воздуха.
4. 4. Проверяют правильность работы системы вентиляции. В идеале следует пригласить специалистов, которые с использованием соответствующего оборудования измерят объемы поступающего и удаляемого из помещения воздуха.
5. 5. Выполняют декоративное оформление стен и пола. Проводят финишную отделку короба.

Самостоятельное восстановление воздуховода в квартире или частном доме не представляет особой сложности. Домовладельцу необходимо будет определить причину проблем и попытаться выполнить прочистку вентшахты. Если эти действия не принесли должных результатов, необходимо открыть шахту и провести ее ремонт. Такое восстановление может быть выполнено самостоятельно или домовладельцу потребуется обратиться к профессионалам.

Конструкция вентиляционного короба и его функции

Схема вентиляции многоквартирного дома

Непременным атрибутом вентиляционной системы многоквартирного дома, является выпускной воздушный канал. Он представляет собой бетонную шахту или короб, который проходит через все этажи, снизу вверх.

Такой короб есть в каждом подъезде. Его назначение состоит в том, чтобы загрязненный воздух из каждой квартиры беспрепятственно выводился наружу, в атмосферу.

Шахта общей вентиляции – это не просто бетонный канал с отверстиями, которые выходят в хозяйственные помещения. Выпускной воздушный канал имеет свои конструктивные особенности.

По материалу изготовления различают бетонные и гипсолитовые вентиляционные короба. Чаще всего они бывают прямые, но встречаются и косые, конической формы. Самой распространенной, типовой конструкцией короба является трехканальная.

Система состоит из трех частей, отлитых как монолитное изделие. Главной является вентиляционная шахта сечением 300 × 600 мм. Она сплошная и проходит от подвального помещения через все этажи, чердак и выходит на крышу.

Через эту шахту отработанные воздушные массы покидают внутридомовое пространство.

Остальные две части представлены воздуховодами, обычно круглого, реже квадратного сечения. Их диаметры – 125 и 130 мм.

Функционирует эта система следующим образом: вентиляционная шахта обычно расположена между кухней и санузлом, по сути, являясь частью стены. Один воздуховод, соответственно, выходит на кухню, а другой — в ванную комнату и туалет.

Форма воздуховодов имеет два Г-образных изгиба, так как каждый канал из квартиры поднимается вверх на 2-3 м, где и выходит в общую шахту. Эта высота гарантирует создание естественной тяги, чтобы загрязненный воздух мог даже самотеком выходить наружу.

Если система вентиляции работает как положено, то воздух из кухни и санузла не проникает в жилые помещения, а беспрепятственно выводится на улицу через общую шахту.

Признаки проблем с вентиляцией из-за неисправности короба

Забитая система вентиляции

Когда вентиляция работает неправильно, это становится очевидным довольно быстро. Можно выделить главные признаки, которые говорят о том, что пора принимать меры:

• спертый воздух;
• повышенная влажность, конденсат на окнах, появление плесени на стенах;
• возникновение эффекта обратной тяги, когда воздух затягивается от соседей;
• уменьшение силы воздушного тока по направлению к вентиляционным отдушинам;
• неприятные запахи из хозблока распространяются по квартире и не удаляются.

Если наблюдаются вышеописанные эффекты, значит, настала пора проверки вентиляционных каналов. Такую работу обычно проводят хозяева квартиры.

Цель проверки одна – определить, нужно ли проводить восстановление вентиляции.

Рассмотрим, какими могут быть причины нарушения работы системы вентиляции в стандартной квартире:

• вентиляционная шахта: она может быть частично или полностью перекрыта как по естественным причинам, так и из-за деятельности хозяев квартир, например, при перепланировке кухни;
• засорение квартирной части воздуховодов;
• герметичность помещений в квартире, которая может быть обусловлена наличием пластиковых окон. Это делается повсеместно. Старые окна заменяются на новые, пластиковые. В результате ухудшается приток свежего воздуха с улицы, так как предусмотренная щель для проветривания в конструкции этих окон очень невелика. Чтобы улучшить воздухообмен, хозяевам следует принять соответствующие меры, доработав схему квартирной вентиляции;
• влияние на всю систему квартирной вентиляции параметров окружающей среды. Оно становится заметным в жаркие дни летом и в морозные периоды зимой. Естественная вентиляция работает в основном из-за разницы температур в квартире и на улице.

  Внутри жилых помещений обычно теплее, чем за окном, поэтому свежий воздух проникает внутрь и опускается на пол, а теплый отработанный воздух вытесняется наружу через общую вентиляционную шахту. Если летним днем температура атмосферного воздуха выше, чем в квартире, получается обратный эффект: в комнатах становится жарко и душно.

  Зимой же, в мороз, приток холодного воздуха может настолько усилиться, что выдувает из помещений все тепло. Для этого  случая также существуют методы улучшения схемы вентиляции.

Самой частой из рассмотренных вероятных причин неправильной работы вентиляции является неисправность вентиляционного короба.

Процесс восстановления короба

Бывают случаи, когда безответственные строители специально уменьшают размер короба в целях увеличения кухонного пространства. Такие действия недопустимы, да и незаконны, так как страдать придется всем жильцам подъезда. Загрязненные потоки воздуха вместо того, чтобы выйти на улицу, будут проникать в квартиры соседей снизу.

Вследствие жалоб соседей, виновнику проблемы может грозить штраф с последующим восстановлением воздуховода, или даже судебное разбирательство, если не будет восстановлена нормальная работы вентиляции в течении 30 дней.

Восстановление короба или изменение его размеров должно происходить по всем правилам и не сказываться на эффективности вентиляции. Необходимо провести следующие подготовительные и ремонтные работы:

Открыть доступ к воздушным каналам. Для этого необходимо демонтировать перекрытия и стенки. В некоторых случаях не обойтись без вырезания нескольких кафельных плиток на полу.
Выбрать качественные материалы

Следует уделить внимание материалу перегородки и труб для каналов вентиляции.

Для создания короба обычно используются пеноблоки или гипсовые плиты. Они обладают целым рядом достоинств:

• непроницаемостью;
• прочностью;
• огнеупорностью;
• обеспечивают хорошую звукоизоляцию.

Важна также и толщина материала, чтобы вентиляционный короб не получился слишком широким, или, наоборот, узким. Не стоит использовать в качестве перегородки такие материалы, как: гипсокартон, листы фанеры, ЛДСП или ДВП. Несмотря на их более привлекательную цену и кажущуюся выгоду, в результате они принесут одни проблемы и дальнейшую переделку.

В качестве вентиляционных каналов, которые идут от самого короба, используются пластиковые трубы разной формы сечения или гибкие конструкции. Об этом мы говорили выше.

1. Проверка исправности вентиляции. Это можно сделать самостоятельно или прибегнуть к помощи специалистов, что все равно придется делать, чтобы получить акт приема работ, где будет засвидетельствовано восстановление воздуховода.
2. Декоративная отделка. После того, как будет проведена проверка работы вентиляции, можно приступить к отделочным работам. Для этого следует прошпаклевать стыки, выровнять поверхность и подобрать нужный материал для облицовки венткороба, в зависимости от дизайна кухни.

Чтобы самостоятельно проверить работу вентиляции, необходимо поднести к решетке, закрывающей вентиляционное отверстие, зажженную спичку или зажигалку. При нормальном функционировании пламя должно отклониться в сторону отверстия. Также можно использовать неплотную бумагу, которая должна притягиваться и держаться на решетке.

Признаки проблем с вентиляцией

Установленные дома системы вентиляции отвечают за поддержание оптимального микроклимата. Если приток свежего воздуха осуществляется за счёт дверей, форточек и окон, то удаление отработанных масс обеспечивается уже с помощью установленных на кухне или в санузле вытяжных каналов. Со временем могут появляться определённые сложности в работе системы вентиляции, что требует от домовладельца оперативной ревизии и соответствующего ремонта.

К признакам ухудшения качества воздухообмена в помещении может относиться следующее:

• Черные точки на откосах, конденсата на окнах, плесени на мебели и в углах комнат.
• Спертость воздуха и повышенная влажность.
• Обильное накапливание пыли на мебели.
• Возникновение обратной тяги из системы вентиляции с неприятными запахами от соседей.
• Ухудшение интенсивности вентиляции, что вынуждает держать окна постоянно открытыми.
• Распространение кухонных ароматов по квартире вместо выхода в вытяжку.

При ухудшении качества вентиляции домочадцы могут жаловаться на появление быстрой утомляемости, сонливости и общего ухудшения здоровья. Это объясняется низким содержанием кислорода в воздухе, а также образованием плесени и опасных микробов из-за влажности и повышенного количества CO2.

Как проверить наличие тяги и работу вентиляции в квартире

Особенности монтажа воздуховодов вентиляции

Грамотный монтаж воздуховодов предусматривает такие действия:

• правильный расчет площади сечения воздуховода;
• выбор приемлемого способа соединения элементов воздуховода вентиляции;
• расчет числа фасонных частей;
• предусмотреть способ утепления и их шумоизоляцию.

Чтобы точно рассчитать диаметр и длину воздуховодов, лучше обратиться к специалистам

Варианты крепления воздуховодов вентиляции

Монтаж систем воздуховодов предусматривает использование различных элементов креплений. В зависимости от типов воздуховодов (круглые, прямоугольные, гибкие) рассчитывается необходимое их число.

В качестве креплений и соединений могут быть: врезки, переходники, отводы, крестовины, заглушки, ройники и пр.

Монтаж систем воздуховодов предусматривает использование различных элементов креплений

Круглые воздуховоды:

• при монтаже для крепления круглых воздуховодов используют муфту и ниппель. Два элемента воздуховода соединяются с помощью детали, которая вставляется внутрь или монтируется снаружи воздуховода;
• соединение частей воздуховодов с помощью фланца производится посредством пружинного механизма или с помощью шурупов. При использовании пружинного механизма упрощается и сокращается монтаж систем и обеспечивается надежная герметизация. Если на деталях воздуховода есть отбортовки, то дополнительная фиксация не производится;
• реже используется метод крепления с помощью бандажа (устройство, которое надевают на отбортованные торцы воздуховода). Такой способ отличается простотой и высоким уровнем герметичности. Но из-за дорогостоящего изготовления бандажей популярностью не пользуется.

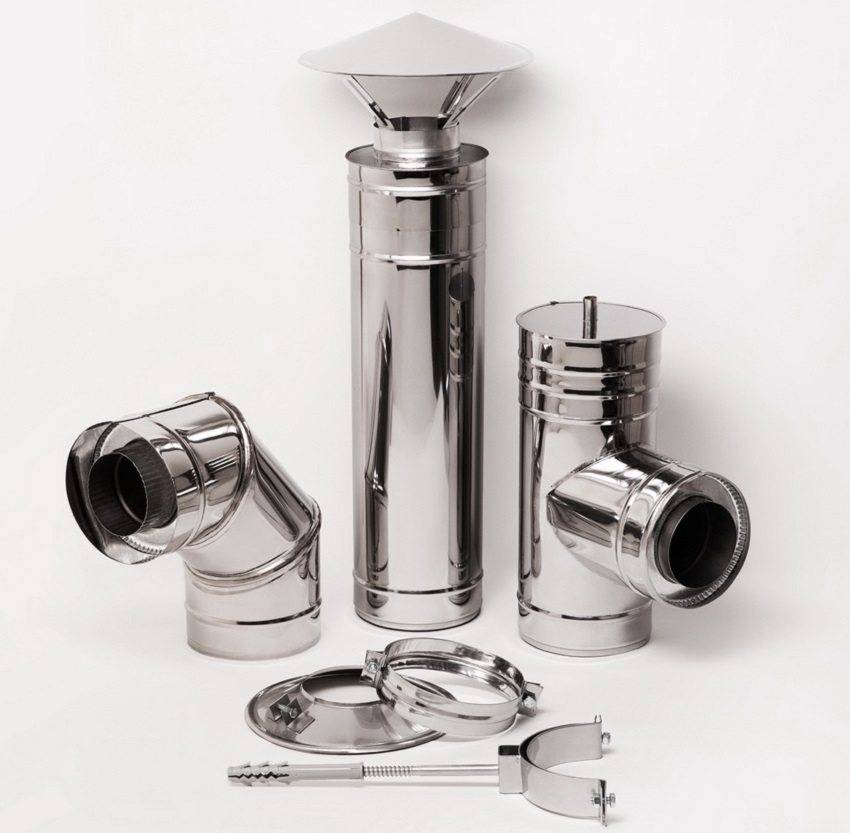

Фасонные элементы из нержавеющей стали для воздуховодов с круглым сечением

Прямоугольные воздуховоды:

• прямоугольные воздуховоды для вентиляции крепятся с помощью подвешивания на хомутах и на траверсах. Хомуты изготавливаются из металлической полосы, траверсы – из угловой стали;
• технология фланцевого соединения аналогична соединению круглых воздуховодов, но во избежание проседания сторон, фланцы фиксируют с помощью заклепок;
• соединение с помощью шины производят с использованием пористой прокладки, стягивая крепление замком. При таком соединении необходимо зазоры обработать герметиком.

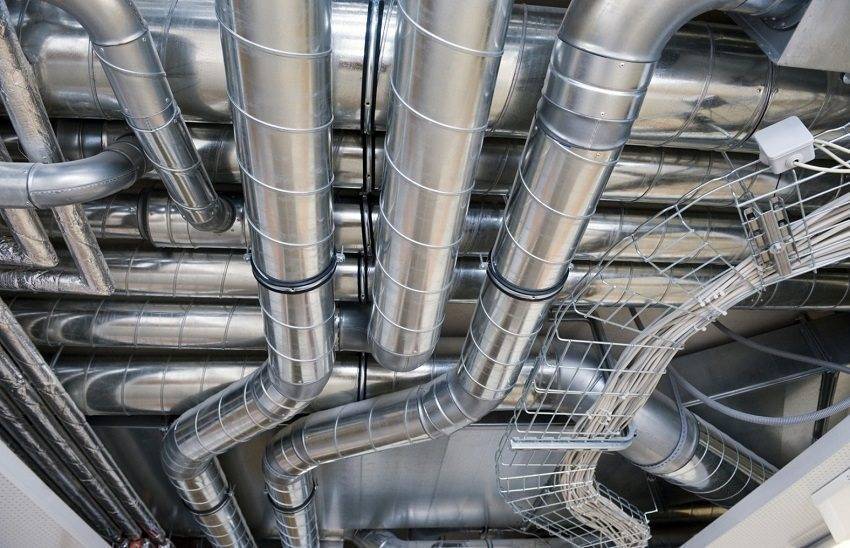

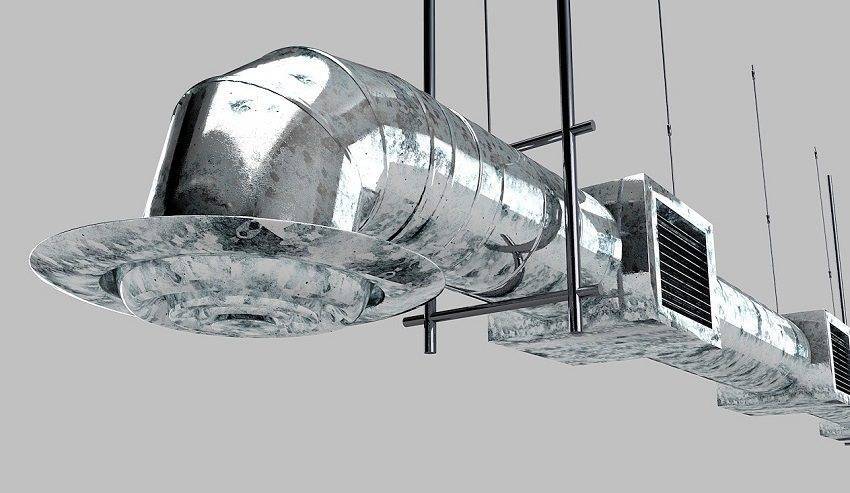

Металлические воздуховоды для вентиляции крепятся с помощью подвешивания на хомутах и на траверсах

Способы утепления воздуховодов вентиляции

Для сохранения теплого воздуха в помещении рекомендуется произвести утепление воздуховодов. В промышленности применяют утепление пенной изоляцией, которая защищает воздуховоды от потери тепла и служит как шумоизоляция. Для утепления бытовых наружных воздуховодов прямоугольного профиля применяют пенопласт, базальтовую вату в плитах, пенополистирол. Утепление производят с помощью специального клея и дополнительно используют армирующую фольгированную ленту.

Для утепления круглых воздуховодов применяют рулонные материалы: изолон, изовер. Эти материалы обладают хорошими звукоизолирующими свойствами и пожаробезопасностью. Для утепления также можно использовать минеральную вату, обмотав воздуховод двумя слоями.

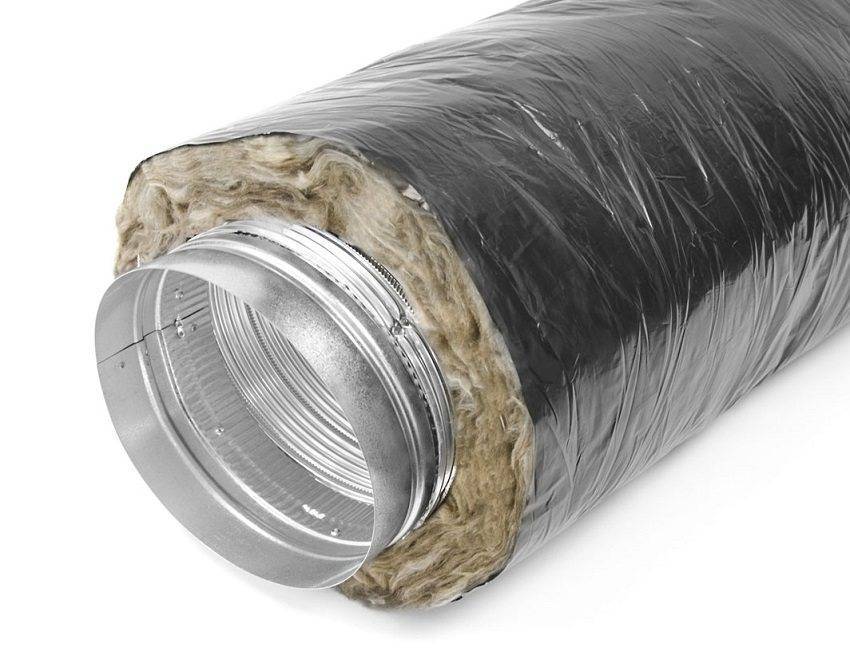

Минеральная вата отлично подходит для утепления воздуховодов

Дизайн кухни с вентиляционным коробом

Даже самый непривлекательный на вид вентиляционный короб можно мастерски обыграть в кухне, что он перестанет быть недостатком и превратится в оригинальный элемент интерьера.

Проблему можно решить, заказав кухонный гарнитур в мебельной фирме. Тогда часть короба можно скрыть за навесными шкафам и тумбами, а видимый простенок декорировать, как и остальную стену: краской, обоями, плиткой в зоне фартука и т.д.

Менее заметным вентиляционный короб сделает одинаковая отделка со стенами кухни. Выступ можно декорировать штукатуркой, плиткой, покрасить или даже использовать художественную роспись. Оригинальным и современным решением будет оклеить поверхность обоями с трехмерным изображением.

Венткороб может служить полноценным элементом интерьера, на котором будет располагаться телевизор, несколько полок с сувенирами или кухонными принадлежностями, картины и постеры. Также к нему можно пристроить барную стойку, кухонный полуостров или даже фальшкамин, если помещение достаточно просторное.

Самое простое решение выглядит так:

Восстановление короба вентиляции – работа не простая и довольно кропотливая. Но если возникла подобная проблема, то лучше незамедлительно приступить к ее устранению. При грамотном подходе и подготовке всех необходимых материалов и инструментов, с задачей можно справиться довольно быстро.

Монтаж пластикового воздуховода для кухонной вытяжки

Прочные полимерные воздуховоды приобретают все большую популярность. Трубы из ПВХ устойчивы к значительным температурным перепадам. Поэтому их используют чаще, чем другие полимеры.

Полимерные воздуховоды недорого стоят и просты в монтаже

Диаметры прямоугольного или круглого сечения таких труб имеют стандартные размеры. Если сравнивать их, то лучше отдать предпочтение трубам с круглым сечением. Они более удобны в монтаже, не требуют дополнительных деталей при установке их к патрубку вытяжки и решетки вентшахты.

Прямоугольные вентиляционные трубы имеют аккуратный внешний вид. Такие вентканалы можно не зашивать в декоративные короба, потому, что они не портят интерьер кухни. Круглые воздуховоды лучше монтировать на кухнях с высоким потолком.

Установить воздуховод для вытяжки на кухне не получится без фасонных деталей:

• патрубка;
• отвода под определенным углом;
• переходника.

Трубы легко соединяются пайкой между собой, при необходимости режутся простыми инструментами. Воздуховоды из ПВХ обрабатываются внутри специальными антистатическими веществами. Прогоняемый воздух легко проходит, не встречая препятствий, что не дает жирам и пару оседать внутри вентканала.

Квадратный воздуховод более сложен в монтаже

Воздуховоды из ПВХ не требуют особого ухода. Их поверхность легко очищается от пыли с помощью влажной уборки с применением специальных моющих или чистящих средств. Можно подобрать трубы светлые или темные. Однако такие вентканалы запрещено использовать для каминов и отопительных котлов, они имеют низкую пожаробезопасность.
