Монтаж
Установить диодную подсветку самостоятельно достаточно просто. Но предварительно стоит учесть: ленты со светодиодами выделяют тепловую энергию. Прежде чем закрепить их и подключить, следует предусмотреть изоляцию. Для диодов со значительной мощностью возможно применить алюминиевую подложку. Если устройство маломощное, используется в виде декоративного освещения, то подобную изоляцию делать не обязательно.
На плинтус
Светодиодная лента на потолок монтируется уже после окончания основной потолочной отделки
Предварительно важно приобрести привлекательный, но не тонкий плинтус. Впоследствии это позволит сохранить надлежащую выразительность подсветки.
Последовательность действий:
- Пользуясь уровнем и линейкой, сделать разметку поверхности.
- Плинтус следует немного удалить от потолка, чтобы оставалось место для подтягивания полосы.
- Снять защитный слой с основания, приложить его к поверхности.
- Если лента чрезмерно длинная, излишек требуется отрезать.
- Установить контроллер (в случае необходимости).
- Присоединить конструкцию к блоку питания: применить провода на концах изделия. Для работы осветительного прибора необходимо 220 В.
При монтаже подсветки в потолочный плинтус применяется один из двух представленных вариантов размещения светодиодной лентыИсточник sdelaipotolok.com
В карниз
Установку ленточной подсветки в гипсокартонный выступ следует выполнять таким образом:
Установить карниз, оставив конструкцию частично открытой.
Сделать разметку (отметить линию на расстоянии 15 см от базового основания), присоединить к стенке металлический профиль, а потом аналогичный на 10 см ниже
На каждые 40 см прикрепить отрезки профиля.
На профильном материале проделать небольшие зазоры для бортиков, потом соединить элементы.
Саморезами прикрепить полку на углах согнутых краев.
Провода зафиксировать в ранее отмеченных местах, карниз закрыть гипсокартоном.
Светодиодную ленту осторожно приклеить к скрытой полочке.. После окончания монтажных работ подсветку следует подключить к электричеству, протестировать на функциональность
После окончания монтажных работ подсветку следует подключить к электричеству, протестировать на функциональность.
В ниши
Монтаж диодной ленты в гипсокартонную нишу выполняется методом прикладывания самоклеящегося основания к поверхности.
Порядок действий:
- Тщательно очистить участок от грязи, жировых накоплений.
- Убрать защитный слой с основания.
- Аккуратно приложить полосу на очищенную поверхность, разровнять.
- Прижать ленту, чтоб она приклеилась крепче.
При обустройстве потолочного освещения возможно применять комбинацию источников света: светодиодную ленту и точечные светильникиИсточник egida-sochi.ru

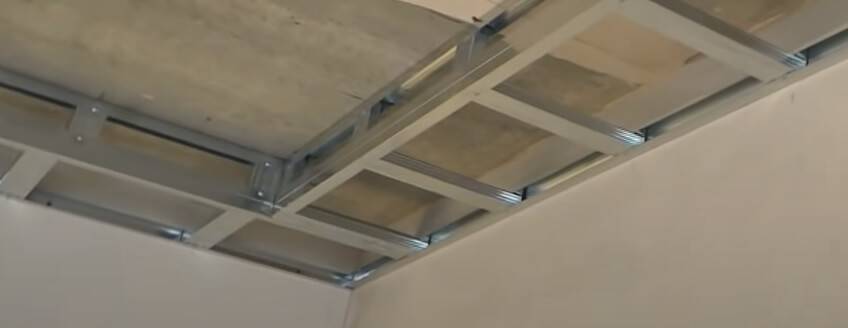

Особенности устройства каркаса верхнего уровня
Сам по себе гипсокартон — материал недостаточно прочный. Во всяком случае он не в состоянии выдержать на себе тяжесть второго яруса, в который будет монтироваться подсветка.
Поэтому крепление каркаса этого самого второго яруса должно производиться сквозь гипсокартон к направляющим верхнего уровня. А для этого они должны располагаться точно в том месте, где пройдет направляющая, формирующая короб с подсветкой.
С двумя параллельными направляющими, идущими поперек продольных профилей основного потолка, проблем не возникнет: они прикрутятся к ним с шагом 400 или 600 мм (именно такое расстояние мы выдерживали между осями).
А вот с креплением двух других направляющих будет сложнее, если над ними не окажется продольного профиля.
Вывод напрашивается сам собой: либо этот профиль нужно закладывать специально ещё на этапе монтажа основного каркаса, либо проектировать второй уровень исходя из уже существующей конструкции.
В принципе, нет ничего страшного, если вы забыли о закладной. Продольные профили расположены достаточно близко друг к другу, что позволяет выбрать любой из них в качестве основания.
Основные разновидности
В производстве ленточных осветительных устройств используются такие разновидности ламп.
Трехцветные
Другое название – RGB-ленты. В этих изделиях все диоды состоят из разных светодиодов (зеленого, синего, красного). А сами полосы имеют четыре выхода: общий и по одному для каждого оттенка. Из всевозможных комбинаций указанных цветов получается богатая цветовая гамма.
Используя специальный контроллер, можно управлять трехцветными диодными полосами: устанавливать необходимую периодичность изменения расцветок, выбирать один фиксированный оттенок.
Ленты с RGB-лампами выдерживают напряжение 12 и 24 В: это важно учитывать при выборе блока питанияИсточник dekoriko.ru

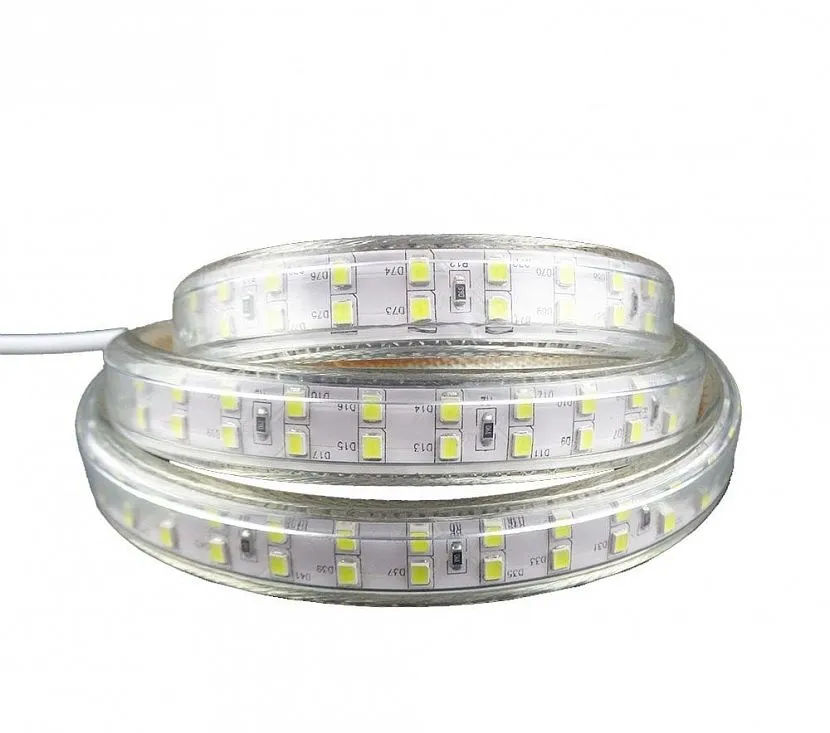

Герметичные
Защищенные ленты с диодами чрезвычайно востребованы, поскольку характеризуются высокой устойчивостью к износу, продолжительным сроком службы. Эти изделия также называют водонепроницаемыми либо влагозащищенными. Герметичность таких устройств достигается за счет силиконовой оболочки, полностью обрамляющей элементы.
Герметичные светодиодные ленты прекрасно функционируют под открытым небом, а также в воде. Их применяют для освещения аквариумов, бассейнов.
Герметичная лента защищена от внешних механических воздействий, попадания пыли и влагиИсточник mbright.com.ua
Светодиодная лента 220В – что это такое и как ее подключить
Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.
В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:
- если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
- если на 24 вольта, то кристаллов уже 6;
- если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
- а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.
В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.
Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.
У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.
Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:
- Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
- Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.
Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.
Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.
Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.
Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.
Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.
Особенности организации светодиодной подсветки с плинтусом
Этот вариант имеет ряд особенностей, которые стоит изучить перед тем, как принимать решение о его установке. Он отличается от других решений по целому ряду аспектов:
В качестве источника света используется светодиодная лента. Это печатная плата шириной до 3 см, на которой в один или два ряда через равное расстояние установлены диоды. Они могут иметь разную мощность и цвет, что позволяет подобрать то, что больше подойдет под конкретную комнату. Для помещений с повышенной влажностью лучше брать ленту в силиконовой оболочке, которая не боится сырости. Для декоративной подсветки подойдут варианты с количеством диодов от 30 до 60 на метр, для функциональной – от 120 до 240.
Чаще всего система работает от блока питания на 12 В. Это делает ее полностью безопасной для человека и исключает поражение электрическим током при повреждении проводки. Светодиоды не сильно нагреваются при работе, поэтому не нужно продумывать систему охлаждения, чаще всего их приклеивают прямо на основание, но лучше использовать алюминиевый профиль, который служит как теплоотвод.
Плинтус для светодиодной ленты на потолок нужен для того, чтобы рассеивать свет и равномерно распределять его. Если не прикрыть ленту, то диоды будут просто светить точками, что не очень привлекательно и не дает нормального качества света. За счет плинтуса световой поток отражается и рассеивается, получается равномерная подсветка.
Для регулировки яркости лучше установить диммер, тогда можно будет добиться нужной интенсивности за считанные секунды. Мощность блока питания подбирается исходя из характеристик ленты и длины, которая может составлять до 5 метров. Если нужно проложить больше, то используется 2 и более кусков, соединять части не стоит, так как яркость от этого пострадает.
- Лучше всего использовать вариант с подсветкой по периметру. Но он подойдет и для выделения одной или двух стен, если такое решение будет смотреться уместно.
Кстати! Есть как одноцветные, так и многоцветные ленты, что существенно расширяет возможности подсветки. Ее можно регулировать на свое усмотрение.

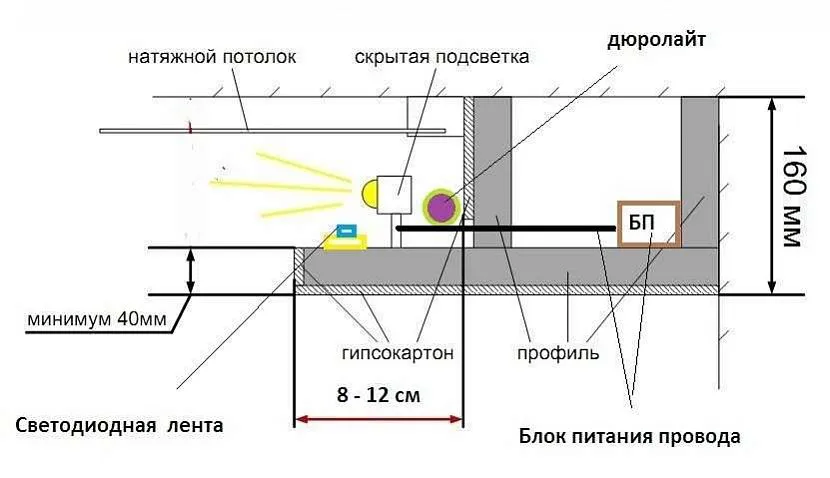

Светодиодная лента установка под натяжным потолком
Установка натяжного потолка, особенно, если он – двухуровневый, требует определённых навыков, потому не каждому она по силам, однако создать оригинальный световой рисунок могут многие. Поскольку одноуровневый натяжной потолок со светодиодной подсветкой устанавливается и закрепляется исключительно за направляющие, расположенные по краям комнаты, то существующее между ними пространство, точнее, весь черновой потолок, является полем деятельности и чистым бумажным листом.
Для создания неповторимого светового рисунка прежде всего необходимо нарисовать на потолке расположение лент. Светодиодная лента на потолок выбирается в зависимости от запланированного рисунка и от цвета материала потолка. Они могут быть белыми и цветными.
По своему рисунку необходимо измерить метраж ленты, добавить немного к полученному значению с учётом неожиданных изменений и купить материал – светодиодную ленту, а также коннекторы, соединяющие отдельные её части, и провода, соединяющие эту ленту с энергетической системой комнаты. Также потребуется приобрести реле, изменяющее интенсивность цвета.
Как крепится светодиодная лента:
Эта лента создана на клеевой основе, потому легко крепится к потолку. Единственное условие – полная готовность потолка к этому действию
Его поверхность необходимо предварительно обезжирить, загрунтовать, ошкурить, зашпаклевать.
Клейкий слой прилипает хорошо, потому необходимо действовать медленно, осторожно, очень точно.
Резка ленты возможна исключительно в специально отмеченных для этого местах, а соединение – специальными коннекторами. Сильные перегибы тоже оказывают влияние на продолжительность службы светодиодов, формируя рисунок.
После окончательного приклеивания всех частей, которые находятся на потолке, и их соединения между собой, нужно подключить освещение к сети
Однако неверно будет думать, будто провода от ленты могут быть попросту включены в розетку. Для этого требуется специальный преобразователь, блок питания.
Для лент, имеющих разную длину, есть разные блоки питания, мощность которых необходимо рассчитывать, учитывая длину и число лент. Также мощность их зависит от уровня потребления энергии, который указан в сертификате светодиодной ленты и в инструкции, выдаваемой при покупке даже 1 м этой ленты.
Потребляемая мощность указана на 1 метр длины, поэтому при установке надо умножить длину ленты на мощность одного метра.
Рассчитав получившийся результат, следует выбрать самый близкий для него блок питания. После изучения инструкции и подключения к общей сети всего рисунка необходимо проверить работу освещения. По окончанию сборки нужно установить подвесной потолок, после чего останется наслаждаться полученным результатом.
Подготовка каркаса для подсветки
Каркас из жестких оцинкованных профилей
Нижний уровень каркаса устанавливается на расстоянии не менее10 см от плит.
Замер отступа
Прикрепить на первом уровне лист гипсокартона.
Монтаж 1-ого уровня
К первому уровню крепится металлический каркас второго уровня, таким образом, чтобы расстояние между нищей (полкой) для СДЛи 1 уровнем составляло от 50 от 150 мм.
Монтаж 2-ого уровня
- Листами гипсокартона формируется ниша для светодиодной ленты.
- Провода, питающие СДЛ, временно (до её подключения) фиксируются скотчем/изолентой к поверхности гипсокартона в месте их ввода.
Место крепления питающих проводов
После окончания всех отделочных и покрасочных работ прокладывается СДЛ и подключается к источнику питания.

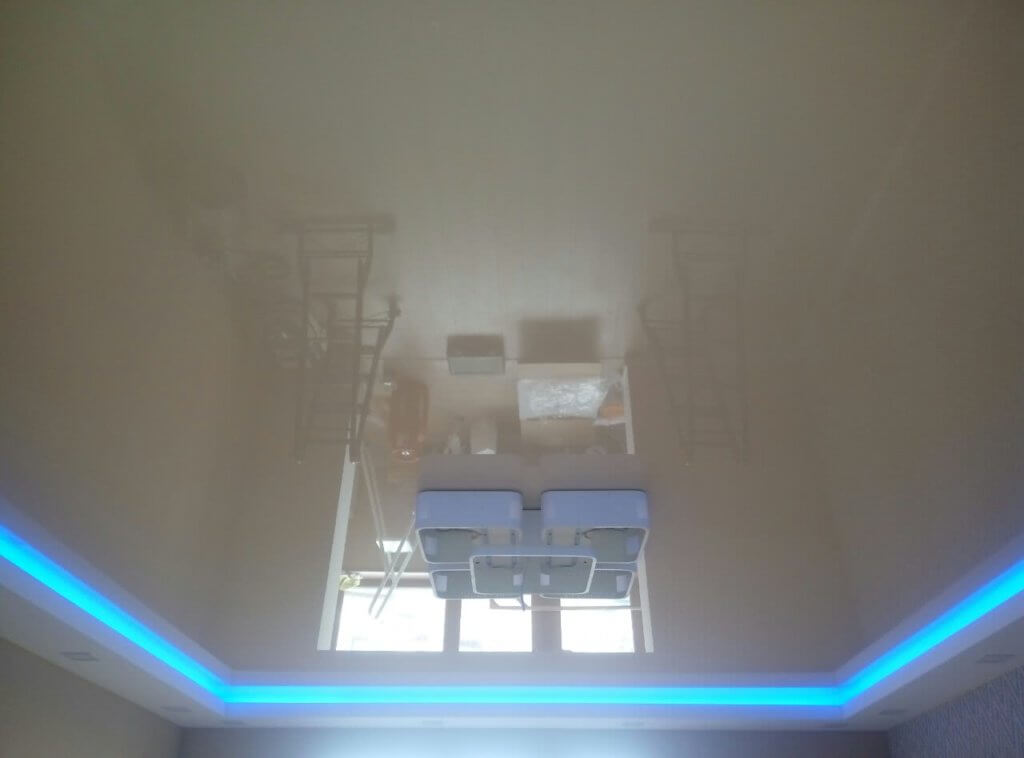

Освещение двухуровневого потолка
Основные достоинства светодиодной ленты
Стоит отметить, что светодиодные ленты обойдутся покупателям достаточно дорого, однако, высокое качество и многофункциональность этих приборов в полной мере компенсирует данный недостаток.
Среди прочих преимуществ лент со светодиодами можно назвать:
- приятный для глаза свет, который не раздражает излишней яркостью;
- долговечность;
- экономичность с точки зрения потребления электроэнергии;
- занимает мало места;
- легко и удобно монтируется;
- устройством просто управлять;
- лента не приводит к перегреву поверхности и расплавлению натяжного потолка;
- вариативность цветовой гаммы.
Благодаря всем этим качествам светодиодная лента идеально подходит для оборудования скрытой подсветки натяжного потолка.
С помощью светодиодной ленты можно создать оригинальный и красивый глянцевый натяжной потолок с подсветкой, размещенной одним из четырех способов:
- Установка ленты по контуру потолка. В таком варианте свет от закрепленных на потолке светодиодов образует сплошной поток, который направлен вверх, поэтому максимально рассеивается. Организовать такую подсветку проще всего, однако, она оставляет широкий простор для творчества.
- Направленную подсветку можно сделать, если установить светодиодную ленту на откосах потолка. В данном случае свет будет направлен вдоль потолка, образуя, так называемые, «лучи», которые будут проявляться на пленке.
- Точечная подсветка, или популярное в настоящее время среди потребителей декорирование в стиле «звездного неба». В данном случае светодиоды расположены по поверхности потолка особым способом, а их свет направлен вниз. Примечательно, что сборка «звездного неба» представляет некоторую сложность, поэтому ее стоит доверить людям с техническими навыками.
- Если светодиодную ленту расположить внутри специального потолочного плафона, получится особая фигурная подсветка. Тем не менее, братья за ее монтаж стоит только при наличии определенного опыта.
Как монтировать светодиодную ленту под потолочный плинтус
Этот вариант не приемлет использование зеркальной или глянцевой пленки, иначе видны будут все смонтированные элементы, которые за ней расположены. Зачастую отдельные плафоны либо светодиодную полосу используют для подсветки гардин или штор. Для этого сверху окна устанавливают небольшого размера короб, а снизу натягивается потолок.
Монтаж ленты под короб с натяжным потолком
Видео о монтаже ленты в нишу под шторы:
Исходить необходимо из того, что светодиодная лента используется, в основном, для подсветки. Поэтому конструируют потолочную многоуровневую часть таким образом, чтобы на ней разместились и другие осветительные приборы, такие как светильники, люстры, чтобы в помещении было достаточно света. Люстра, как правило, размещается в самом центре комнаты. Плафоны можно расположить в любом месте. Главное – чтобы хорошо смотрелись и были функциональными.
Подсветку можно монтировать разными способами. Все зависит от мастерства человека, его фантазии и возможностей. Основной момент – потолок должен гармонировать с остальными составляющими помещения и быть совершенно безопасным для окружающих с точки зрения противопожарной безопасности.
Необходимо иметь в виду, что абсолютно все приборы для освещения в той или иной степени нагреваются в процессе работы. Поэтому натяжной потолок должен находиться от них на некотором расстоянии. Это даст возможность избежать деформации потолочного покрытия и возгорания.
Чтобы иметь возможность дистанционно управлять RGB системой, необходимо приобрести и подключить дополнительный блок. Как правило, поставка укомплектована специальным пластиковым или металлическим корпусом, которые предназначены для крепления блока питания и управления. Такая конструкция крепится внутри короба при помощи саморезов, чтобы она была не видна снизу.
Ленточная подсветка под натяжным потолком монтируется после предварительной очистки места крепления от пыли и грязи. Если этого не сделать, то лента держаться не будет. Непосредственно перед монтажом с ленты снимается защитная бумага, но не более, чем в 1 метр. Если полностью освободить полосу от защитного слоя, то пыль и грязь быстро на ней осядут, и надежного крепления ленты к поверхности ждать не придется. В процессе работы освобожденная от защитного слоя лента может прикоснуться к другим поверхностям, светодиоды могут между собой склеиться. Тогда процесс установки будет серьезно затруднен
Поэтому с защитным слоем нужно обходиться осторожно, без спешки и снимать его небольшими частями по мере крепления светодиодной ленты к коробу
Если в процессе монтажа остались лишние сантиметры ленты, не стоит поспешно их обрезать. Необходимо иметь в виду, что разделить полосу можно только в тех местах, которые отмечены в виде перпендикулярной полосы, а она проходит каждые 3 – 5 диодов.
После окончания процесса монтажа диодной полосы, конец, который оснащен разъемом, подключается к блоку питания. При отсутствии таких разъемов на отрезанном участке необходимо восполнить пробел и припаять их самостоятельно. Основной момент: не запутаться с полярностью. При неправильном соединении вся система выйдет из строя.
Для облегчения работ, связанных с заменой либо ремонтом осветительных приборов, желательно блок питания и управления размещать в таких участках короба, где можно будет их достать, без причинения вреда конструкции. При установке светодиодной ленты по всему периметру комнаты могут возникнуть определенные сложности в этом вопросе. Тогда желательно блоки установить за пределами такого помещения.
После окончания монтажных работ необходимо проверить рабочее состояние схемы. Для этого нужно включить блок питания. Если к освещению вопросов нет, проверяется работоспособность дистанционного блока в различных режимах. Если вы убедились, что все исправно работает, можно приступать к обустройству натяжного потолка.
Интерьерная светодиодная подсветка потолка
Интерьерная подсветка потолка — это возможность полностью преобразить помещение, используя для этого простую, но качественную светодиодную ленту. Сегодня такой вариант обычно используется с подвесными или натяжными потолками, довольно популярна карнизная подсветка. Интерьерная подсветка потолка позволяет улучшить уровень освещенности, сэкономить на электроэнергии.
Схема подключения светодиодной ленты.
Светодиодной лентой можно оформлять любую поверхность, многоуровневые гипсокартонные конструкции можно зрительно расширять, подчеркнув необходимые зоны.

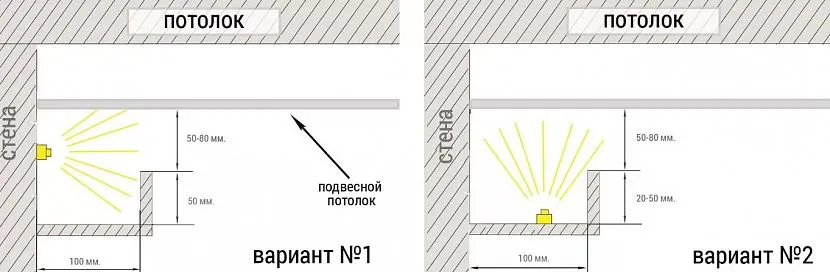

Для создания карнизных подсветок лента монтируется за небольшим горизонтальным выступом из гипсокартона. Освещение комнаты осуществляется по-разному, все зависит от того, как именно была укреплена лента. Например, свет может быть рассеянным или направленным, результат в итоге получается разнообразным. Цвет системы тоже может отличаться, это не обязательно обычный белый. Светодиоды могут быть голубыми, красными, зелеными, желтыми, есть многоцветные ленты. Контроллер позволяет менять не только цвет, но и уровень освещения.
Вид применяемых светодиодов
Как правило, вид применяемого излучающего диода определяется размером чипа и маркируется четырёхзначным числом. Сегодня наиболее часто применяются светодиоды 5730, 2835, 3528 и 5050. Две первые цифры указывают на длину чипа, две вторые – на его ширину. Обозначения указываются в миллиметрах.
Надёжный, продукт изготавливается на брендовых предприятиях, имеющих для покупателя свой интернет-сайт с контактной информацией. Он выпускается под собственной маркой Samsung, Philips, LG, Epstar. Фирмы осуществляют контроль на всех стадиях изготовления с проверкой качества комплектующих деталей. Их затраты на оборудование, технологию, дорогие материалы влияют на окончательную стоимость изделий.
Дешёвую ленту изготавливают на малых фирмах, где некоторые прогрессивные технологии заменены ручной работой. Комплектующие элементы выбирают недорогими. Полный качественный контроль отсутствует. Поэтому цена их ниже, долговечность ограничена.
Гибкие материалы: Карниз для штор на потолок (потолочный): скрытый, гибкий
Светодиодные ленты незаменимы, когда нужно обеспечить освещение или подсветку на большой длине. Разрезать на части можно только светодиодные ленты, не защищенные от влаги, то есть только те, которые предназначены для эксплуатации в помещениях. Влагозащищенные и влагостойкие светодиодные ленты без последующей герметизации разрезать недопустимо.
Для устранения этого недостатка созданы светодиодные модули, позволяющие осуществлять подсветку интерьера и световую рекламу легко, быстро и надежно. Область применения светодиодных модулей на практике ограничена только фантазией человека. Особенно удобны модули для подсветки в автомобиле. Достаточно подключить через предохранитель к бортовой сети и приклеить или закрепить саморезами модуль внутри салона автомобиля или с наружной его стороны.
Конструкция светодиодных модулей представляет собой неглубокую кроватку из пластмассы или металла, в которой установлена печатная плата со светодиодами. Сверху плата залита прозрачным силиконом. Таким образом, обеспечивается защита от воздействия влаги и брызг воды. Светодиоды подключены по такой же схеме, как и в светодиодной ленте, приведенной выше.
На внешней стороне дна кроватки имеется липкий слой, открыв который удалением защитной пленки, модуль можно фиксировать на любой плоской поверхности. Предусмотрена возможность крепления за проушины модулей с помощью саморезов. Все светотехнические и электрические расчеты, приведенные выше на странице для светодиодной ленты, справедливы и для светодиодных модулей.
Модули легко отделяются от блока по одному или группами. Электрически все модули уже соединены между собой. Достаточно подать питание на любой крайний из них и засветятся светодиоды на всех модулях. Блоки можно наращивать в любом количестве, соединяя их параллельно.
Если вдруг одна из триад светодиодов на светодиодной ленте перестала светиться, то значит вышел из строя один из светодиодов или резистор. Ленту можно отремонтировать, заменив светодиод исправным. Неисправный светодиод можно попробовать найти внешним осмотром, а если не получится, то с помощью измерительных приборов. Инструкция по поиску подробно описана в статье «Ремонт светодиодных ламп».
Интенсивность света
Важный критерий, который обязательно нужно учитывать – яркость светодиодов.
Слишком бледного света будет недостаточно, а переизбыток освещения утомляет глаза. Предлагаем вам ознакомиться с градацией этого параметра, которая поможет сориентироваться.
Логично предположить, что на интенсивность влияет размер диода. Это действительно так.
Стандартная маркировка производителей – четыре цифры, которые означают его длину и ширину.
Чаще всего используют три типа – SMD3528 (3,5 мм на 28), SMD5050, SMD5630 с мощностью 5, 18 и 18 Вт соответственно. Чем больше последний показатель, тем ярче свет.
Однако это не единственный критерий выбора – сомневаемся, что одной LED-лампочки вам будет достаточно.
Необходимо учитывать и их количество – минимальное для всех типов лент 30 на метр, а максимальное разнится – 240 для SMD3528, 120 для SMD5050 и 72 – для SMD5630.
Арифметика очень простая – чем больше диодов, тем ярче горит свет. Правда, влияет это и на мощность освещения – в зависимости от количества и размеров, она варьируется от 2.8 до 25 Вт.
Примеры эффектного освещения помещений
Светодиодная лента на поверхности потолка смотрится превосходно. Ее легко подобрать для интерьера в любом цветовом оформлении, а сама потолочная конструкция может насчитывать разное количество ярусов, имеющих различные формы.
Например, гибкая лента красиво выглядит в системе из двух уровней, когда нижний ярус сделан из натяжного пленочного полотна. Линии короба другого уровня из гипсокартона при этом можно делать волнообразной и изящной формы. В данном случае будет уместной установка точечных светильников, которые встроены в гипсокартонную основу.
Красивым украшением помещения станет светодиодная подсветка в подвесном потолке, состоящем из деталей правильной геометрической формы. Ленты, закрепленные на их основаниях, придадут им дополнительный объем. При использовании такого дизайнерского решения в центре потолочной поверхности можно повесить люстру из хромированного или блестящего металла.
Что необходимо приобрести – советы по комплектации
Кроме, собственно, светодиодной ленты требуются блок питания и контроллеры. О выборе источников питания и контроллеров говорилось выше. Что касается самой ленты, то может понадобиться длина больше 5 метров, тогда куски нужно соединять. Делают это с помощью специальных устройств для соединения – коннекторов. Они могут быть плоскими или круглыми в зависимости от того, какой тип ленты используется.
Правильная установка светодиодной ленты способствует тому, что она будет служить неограниченное время. Она имеет двусторонний скотч с одной стороны платы, что позволяет монтировать ее в любом месте. Многие так и делают, не зная, что мощную светодиодную ленту требуется охлаждать. Продается специальный светодиодный профиль, служащий для монтажа. Он обладает способностью рассеивать тепловую энергию, характеристики указываются в Вт/м. Подбирая профиль, учитывайте, что мощности у него на один метр должно быть больше, чем у светодиодной ленты.
Профили изготовляют алюминиевые или пластиковые, в зависимости от места монтажа бывают угловыми, врезными, встраиваемыми, накладными. Угловые алюминиевые изделия обычно комплектуются съемными рассеивателями для защиты глаз от яркого света. Встраиваемые применяются на потолках из гипсокартона, могут крепиться заподлицо или выступать. Врезные имеют края, которые закрывают неровности на месте выреза. Накладные могут приклеиваться или крепиться саморезами к любой поверхности.
Профиль для светодиодной ленты позволит наиболее удобно монтировать освещение
Для нежилого помещения можно применить вместо специального алюминиевого профиля строительный, который в 20 раз дешевле. Выбирают без перфорации и нерифленый, из-за недостаточной теплопроводности стали, подойдет для светодиодов средней мощности. Можно употребить пластиковый короб, предназначенный для прокладки кабелей. Используют крышку от него, которая удобна для применения на неровных поверхностях, хорошо гнется и клеится. Из других подходящих изделий можно отметить карнизы для штор, которые используют по прямому назначению и для монтажа светодиодов.
Подключение светодиодной RGB ленты
Правильный порядок подключения элементов цепи выглядит следующим образом:
Правильный порядок подключения
Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.
Что будет, если подключить последовательно?
Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.
Неправильное подключениеПравильное подключение
Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.
RGB коннектор
Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.
Подробнее как соединять rgb ленту между собой.
Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-)
При подключении следующих элементов цепи важно соблюдать полярность
Клеммы подключения на БП
RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.
Клеммы подключения контроллера к светодиодам
В результате готовая схема в сборе должна иметь вид:
Схема в сборе
Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:
Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier
Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.
Схема подключения RGB светодиодной ленты без усилителя
Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.
Электрическая схема подключения RGB освещения
Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:
Схема подключения 10 или 15
Схема подключения ленты с RGB усилителем
Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:
Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:
Схема подключения усилителя с 2 блоками питания
По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.
Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.
Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.
Схема: один БП несколько усилителей
Схема с несколькими параллельными усилителями с отдельным питанием.
Схема: несколько параллельных усилителей с отдельными БП
Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.
Правильная схема подключения 20 метров RGB ленты показана на видео.
