Технология монтажа вентилируемого фасада

Конструктивные особенности вентфасада

Вентилируемые фасады из керамогранита состоят из четырех составляющих:

• Каркас, установка которого производится непосредственно на фасадную стену здания;
• Утеплитель и гидроизоляция;
• Облицовка из керамогранита;
• Дополнительные узлы и элементы.

Каркас

Каркас предназначается для крепления керамогранитных плит к стенам здания. Он состоит из системы направляющих профилей и крепежных деталей, монтаж осуществляется на несущую стену при помощи дюбель-гвоздей или анкерных болтов.

Профиль для керамогранита изготавливается из нержавеющей стали или алюминиевых сплавов, и бывает двух видов – горизонтальным и вертикальным.

Навесный крепёж представляет собой систему кронштейнов, установка которых производится путём крепления к стене и несущему каркасу. Особая конструкция кронштейнов даёт возможность регулировать величину зазора между стеной и керамогранитом.  Благодаря этому, с одной стороны, удаётся эффективнее вентилировать внутреннее пространство, а с другой – нивелировать неровности стеновых поверхностей.

Утеплитель и гидроизоляция

Технология монтажа вентилируемого фасада из керамогранита предусматривает создание теплоизоляционного и гидроизоляционного слоёв. Для наружного утепления здания чаще всего используют следующие материалы:

• Листы пенополистирола;
• Плиты из минеральной ваты;
• Полиуретановую пену.

В таблице ниже даны сравнительные характеристики теплопроводности различных теплоизоляционных и конструкционных строительных материалов.

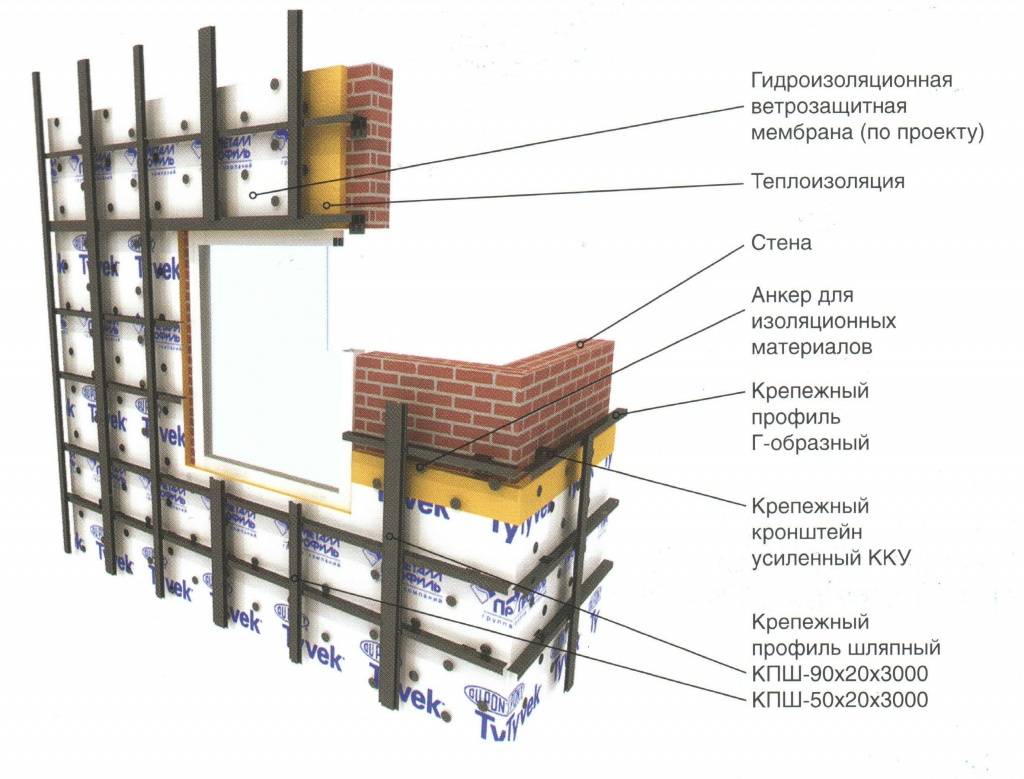

Монтаж пирога вентилируемого фасада осуществляется по следующей схеме:

1. Внутренний паро- гидроизолирующий слой, располагающийся между бетонной или кирпичной поверхностью и теплоизоляцией;
2. Слой утеплителя;
3. Наружный слой гидроизоляции, уложенный поверх утеплителя;
4. Воздушный зазор, служащий для вентиляции пространства под фасадом;
5. Облицовка из керамогранита.

Декоративная керамогранитная плитка

Керамогранит представляет собой композитный материал, изготовляемый из смеси глины, кварца, полевого шпата и, при необходимости, разных пигментов. Все компоненты тщательно смешиваются, прессуются и обжигаются в высокотемпературных печах.

Таблица 1. Сравнительные характеристики керамогранита и керамической плитки.

В продаже можно встретить несколько видов керамогранитной плитки:

• Техническая – наиболее бюджетный вариант. По внешнему виду практически не отличается от природного камня, имеет необработанную поверхность. Используется как напольное покрытие и для отделки внутренних и внешних стен производственных, торговых и складских помещений;
• Глазурованная. Имеет гладкую глянцевую поверхность, может колероваться в процессе производства пигментирующими составами;
• Сатинированная. Лицевая её часть обрабатывается посредством нанесения раствора минеральных солей, в результате чего она становится матовой. Также при изготовлении может окрашиваться в различные тона.

Фасады чаще всего монтируют с применением глазурованной плитки, благодаря её высоким эстетическим качествам, реже применяется матовый сатинированный керамогранит.

Главное отличие плитки для вентилируемого фасада от плитки для внутренних работ состоит в предъявляемых к ней требованиях. Она должна:

• быть устойчива к внешним нагрузкам;
• не терять насыщенности и яркости цвета под действием ультрафиолетового излучения;
• обладать стойкостью к перепадам температуры и влажности воздуха;
• хорошо переносить воздействие кислотных, щелочных и прочих агрессивных сред.

Линейные размеры и форма плит могут значительно различаться. Фасадный керамогранит 600х600 мм – наиболее распространённый вариант. Он имеет приемлемую массу, а одинаковая длина сторон упрощает разметку и монтаж каркасных направляющих.

Таблица 2. Требования, предъявляемые к качеству керамогранита для вентилируемых фасадов.

Дополнительные узлы и элементы

К дополнительным узлам относятся различные уплотнительные материалы и доборные элементы: прокладки из паронита или резины для установки под крепёж, декоративные вставки для заделки стыков между плитками. Вставки могут быть изготовлены из алюминия или полимеров – полиуретана, поливинилхлорида и т.д.

Подготовка к теплоизоляции

Если при облагораживании своего дома вы решили воспользоваться технологией вентилируемого фасада, то должны для начала подготовить стены к теплоизоляции. Следует осуществить тестирование анкерного дюбеля, с помощью которого конструкция будет крепиться к поверхности. Если элемент фиксируется качественно и хорошо удерживается в стене, то сможет выдержать конструкцию фасада.

Далее несущие стены дома проверяются. Они должны обладать достаточной несущей способностью. При необходимости производится геодезическая фотосъемка, чтобы узнать размер дома. Эти данные позволяют разрабатывать проект по монтажу и теплоизоляции. А вот когда вы приступите к утеплению, то должны будете знать, что плиты устанавливаются впритык. Их крепление осуществляется в шахматном порядке. Между элементами не должно быть сплошных соединений. Использовать в процессе необходимо тарельчатые дюбели. Их число будет определяться рекомендациями изготовителя материала.

Проведение разметки и крепление кронштейнов. Установка ветро- и теплозащиты

Используя технологию вентилируемого фасада, вы должны осуществить разметку. Применять в процессе этого необходимо:

• рулетки;
• мерные рейки;
• теодолит;
• прицельный шнур;
• лазер.

Расстояние по горизонтали между осями должно быть равно ширине материала для облицовки. Разметка проводится снизу вверх. Перед установкой кронштейнов необходимо сделать отверстия. Для их выполнения используется сверло, размер которого соответствует анкерному дюбелю и виду основания.

Если речь идет о несущей стене из облегченного бетона, то в ней отверстие выполняется с помощью выбранного вами инструмента, кроме перфоратора с ударным режимом. Это относится и к пустотелому кирпичу. Когда в кирпичной стене из фасонного материала сверлятся отверстия, их не следует располагать на соседних изделиях. Размер должен быть больше параметров дюбеля на 1 см.

Для установки кронштейнов тарельчатую шайбу необходимо надеть на саморез дюбеля. В отверстие кронштейна устанавливается прокладка теплоизоляции и пластмассовый дюбель. Всю конструкцию необходимо поместить в отверстие и зафиксировать.

Кронштейн для фасада обладает несколькими частями, среди них следует выделить основной несущий элемент, а также ответный узел. За счет него регулируется длина. Число утеплительных плит будет зависеть от размеров стены. Крепление этого материала осуществляется тарельчатыми дюбелями.

Технология вентилируемого фасада предполагает еще и установку ветрозащиты. Ее полотна должны располагаться с нахлестом в 10 см. Крепление материала осуществляется с внешней стороны утеплителя тарельчатыми дюбелями. Нахлест герметично фиксируется с помощью соединительной уплотнительной ленты. В противном случае вы не исключите прохождение пара, что негативно скажется на теплоизоляции.

Необходимые инструменты для работы

Монтаж вентфасадов осуществляют при помощи электрического и ручного инструмента. Для установки требуются:

• Измерительные приборы: строительный уровень, лазерный нивелир. С их помощью определяется точность размеров фасада, наносится разметка для крепежей, выравниваются направляющие элементы в горизонтальной и вертикальной плоскости.
• Перфоратор. С его помощью проделывают отверстия для установки крепежей.
• Приспособление для закручивания анкерных болтов в основание.
• Дрель или шуруповерт.
• Ручной, электрический или пневматический заклепочник для фиксации металлического профиля к кронштейну, сборки облицовочных панелей.
• Болгарка, отрезная пила, фрезерный станок, листогиб.
• Зажимы для предварительного монтажа направляющих элементов перед их прикручиванием.

Что такое подсистема: как сделать правильный выбор?

Вертикальная металлическая подсистема для вентилируемого фасада Под подсистемой для вентфасада понимают конструкцию, которая является основой крепежа как для утеплителя, так и для отделочных панелей. В зависимости от материала подсистема обладает различными параметрами, эксплуатационными характеристиками, что позволяет подобрать подходящий вариант с оптимальным соотношением цены и качества.

• Из оцинкованной стали – такой вариант подсистемы отличается небольшой массой и низкой стоимостью. При этом стойкость к коррозии не самая высокая – можно рассчитывать только на 25 лет эксплуатации. Впрочем, используя современные системы защиты от ржавчины, можно повысить стойкость такого каркаса.
• Из нержавейки – такой вариант более дорогой, но более надежный, поскольку может эксплуатироваться как минимум 50 лет. Такая конструкция отличается высокой прочностью, но для холодных климатических зон не подходит, поскольку в морозы отмечается повышение хрупкости.
• Из алюминия – характеризуется высокой ценой, высоким качеством, низкая вес алюминия позволяет использовать такие подсистемы даже при восстановлении старинных зданий. Можно отметить простоту обработки этого материала – его можно сверлить, пилить, не используя сложного оборудования, непосредственно на месте монтажа. Недостатком является излишняя гибкость материала, поэтому в жарком климате его применять не рекомендуется из-за большого термического расширении.

Оценив основные достоинства/недостатки различных материалов, можно выбрать подходящий вариант подсистемы

При этом важно учитывать особенности климата, несущую способности стен, размеры бюджета и прочие параметры

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

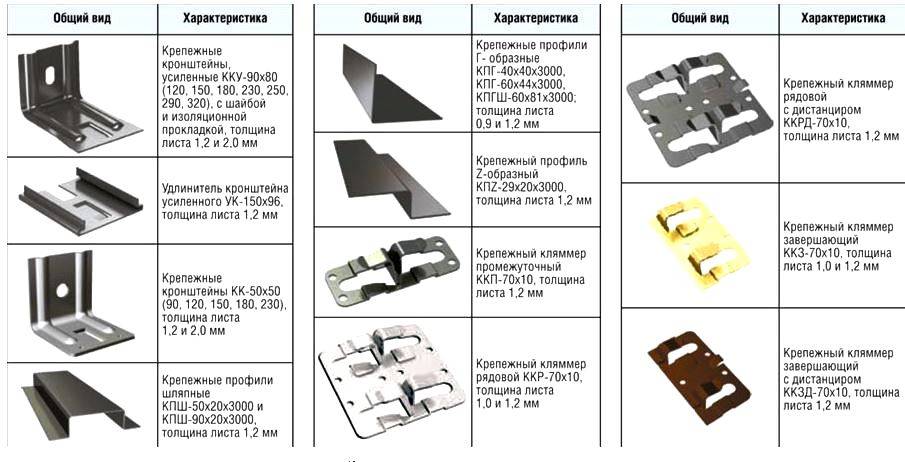

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны. Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Болты скрытого крепления

Есть два вида болтов скрытого крепления:  немецкий и наш. Немецкий болт Кейл стоит дорого и в евро. Его подделывают местные производители, называя болтом скрытого крепления цангового типа Keil.

Настоящий болт продается по счету без слова “типа”. Подделывают дорогие немецкие болты в Казани, на заводе стоматологического оборудования. Качество уступает, но ценник радует.

Для плотных и более легких облицовочных материалов есть болты другого принципа крепления. Их производят в России, и для них не нужен специальный станок.

Болт от немецкой компании -“Keil”

Он представляет анкер разработанный компанией из Германии KEIL. Является незаменимым при монтаже навесных фасадов скрытого крепления. Подходит для скрытого крепления керамогранита, камня, HPL- панели, фиброцементных плит и других материалов.

Болт не производят в России и цена на него в евро, это минус. Стоит болт Кейл около 1,5 евро/ штука.

На одну плиту облицовки, размером 600*600мм требуется минимум три крепления, два вверху и одно внузу. Но обычно использует четыре точки крепления.

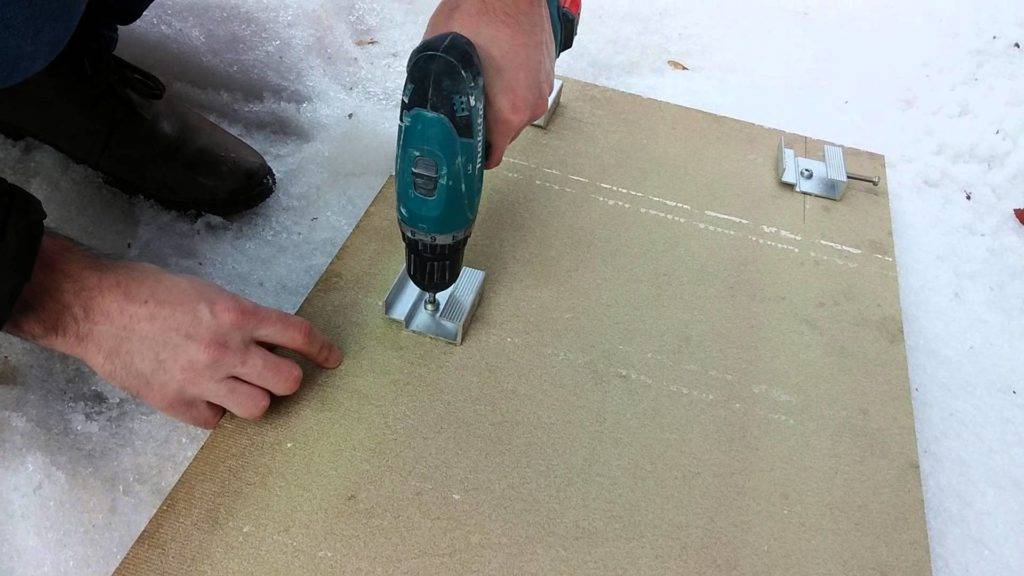

Короткое видео, демонстрирующее как сверлится облицовка под keil, а также видно, как будет держаться вся конструкция на стене:

Станок для сверления отверстий под болт Keil

Отверстие должно быть трапециевидной формы, расширяющееся к низу. Чтобы получить такое отверстие, необходимо купить станок.

Станок бывает двух видов:

• с подведением воды;
• без воды в системе.

Вода нужна для остужения сверла при сверлении.  Хотя сверла применяются с алмазным напылением, и рассчитаны на 600 отверстий/ одно сверло. Не всегда это достигается, часто сверло перестает сверлить после нескольких сделанных отверстий.

К станку нужно приноровиться, чтобы давить не сильно и не повреждать преждевременно слой алмазного напыления. Чтобы сохранить сверло как можно дольше используется вода.

Станок без воды используется для сверления облицовок типа фиброцемент или Hpl панель.

Станок со столом стоит примерно 10 000  евро, без стола – от 6 000 евро. С водой/ без воды от этого цена не зависит.

Болт скрытого крепления Duro PT

Он представляет собой винт самонарезающий, выполненный из устойчивой к коррозии стали.

Предназначен для осуществления монтажа механическим способом. Используется для произведения установки панелей из бумажно-слоистого пластика, фиброцементых плит и изготовленных из минеральной ваты.

Крепятся они очень просто. Винт вкручивается в заранее подготовленное отверстие чуть меньшего диаметра, чем сам болт. Фиксируется при закручивании.

Болт Duro PT

Болт ДюроПТ нельзя применять для крепления камня или керамогранита, но, если требуется закрепить другую облицовку – это лучший вариант.

Не требуется специальный станок. Стоит болт в рублях, примерно, 30-40руб /шт.

Монтировать его удобно, дешево и быстро.

Отличие вентилируемых фасадов от других технологий

Главное отличие, выделяющее вентилируемый фасад от других вариантов отделки и одновременного утепления стен заключается в следующем: между слоем теплоизоляции (если она не используется, тогда несущей стеной дома) и внутренней стороной облицовочного материала имеется небольшой воздушный зазор.

Благодаря постоянной циркуляции воздуха, пар, выходящий из помещений сквозь стену, не оседает на поверхности стены или утеплителе и не влияет на срок его эксплуатации.

Отдельно следует сказать, что величина воздушного зазора это сложный математический расчёт, выполняемый с учётом многих характеристик. Причём для каждого здания он высчитывается индивидуально. При ошибочном выборе расстояния воздушной прослойки последует несоответствие заданным технологиям и нарушение правильного функционирования системы.

• Большая величина зазора может повлечь за собой «гудение» конструкции при определённом направлении и силе ветра;

• Малое расстояние повлияет на качество циркуляции воздуха и намокание основной стены или утеплителя.

Важно знать, что минимальный зазор между утеплением и облицовкой должен быть не менее 40 мм

Технология устройства вентилируемых фасадов

Размещение слоев материалов в структуре фасада зависит от показателей теплопередачи и сопротивления пароотрицаемости. Оптимальная схема монтажа проводится в такой последовательности:

• стена;
• теплоизоляция;
• прослойка воздуха;
• защитный экран.

Для стандартизации строительных работ используют технологические карты устройства вентилируемых фасадов. На каждый вид составляют отдельную карту.

Особые требования предъявляются к сложному устройству вентилируемых фасадов из керамогранита, фасадных бетонных и алюминиевых панелей. Преимущество этих материалов в их долговечности и высокой износостойкости. Мелкие размеры облицовочных материалов и сложная схема кладки, напротив, значительно усложняют работу. Если речь идет об облицовке наклонной плиткой, то требуется профессионализм мастера. Иначе, проблем не избежать.

Технология устройства вентилируемого фасада из сайдинга (винилового, пластикового или деревянного), легких плит типа ОСБ или блокхаус может предусматривать использование деревянных конструкций обрешетки. Такой фасад устанавливают на частных коттеджах.

Особенности и преимущества вентфасадов

Главной отличительной чертой такого вида отделки стен является пустотный зазор между стеной здания и конструкцией отделки. Свободное проникновение воздуха в этом пространстве создает вентилируемые потоки и предотвращает образование конденсата, как в случае с другими видами отделки фасадов. Кроме того, установка такой конструкции существенно снижает отдачу тепла. В холодное время в доме становится теплее, а в летнее – прохладнее. При отделке вентилируемыми фасадами деревянных домов, создается защитная система от гниения бруса или бревна.

У вентилируемых фасадов есть ряд преимуществ:

• Работы могут вестись круглый год, независимо от погодных условий;
• Легкая конструкция не увеличивает нагрузку на стены;
• Быстрый монтаж, а также возможность ремонта отдельных фрагментов отделки;
• Разнообразие облицовочного материала помогает создавать индивидуальные, неповторимые проекты;
• Монтаж вентилируемых фасадов не требует предварительных работ на стенах здания;
• Конструкция защищает стены дома от любых погодных явлений.

Виды вентилируемых фасадов

Теперь стоит выбрать подходящее изделие, которое будут обеспечивать защиту внешних поверхностей, создаст комфортное проживание внутри помещений. Стоит выделить самые лучшие вентилируемые фасады виды, выполненые из разных материалов. Чтобы надежными были вентилируемые фасады материал должен быть качественным.

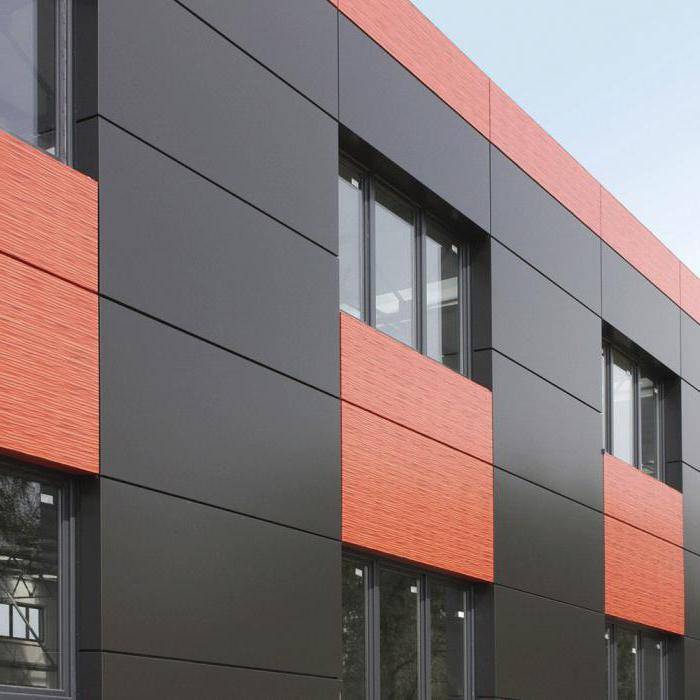

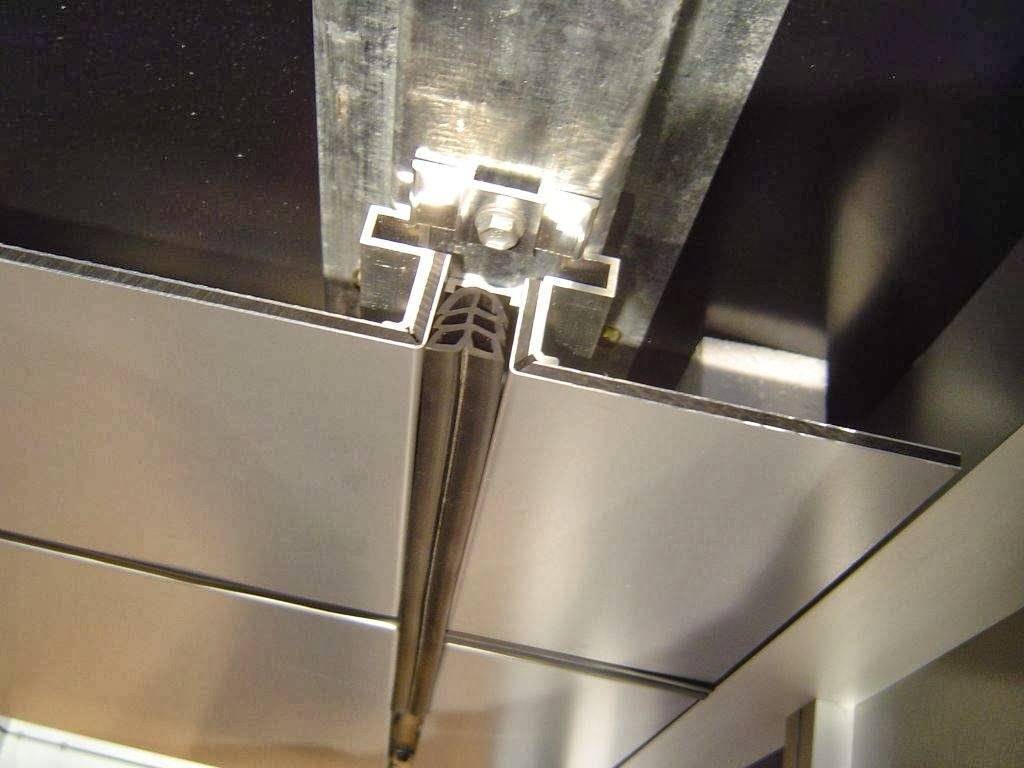

Алюмокомпозитные материалы

Вентиляция из этого материала на данный момент пользуется большим спросом, и все потому, что данные изделия обладают целым рядом положительных качеств:

• длительный срок службы — изделия из этого типа материала могут простоять свыше 50 лет;
• это материал не подвержен коррозийным воздействиям;
• благодаря небольшому весу их достаточно просто и легко устанавливать. Кроме этого в дальнейшем они не будут оказывать нагрузку для стены;
• обладает шумоизолирующими и антивибрационными свойствами;
• монолитный компонент из алюмокомпозитного материала обладает высокой прочностью;
• благодаря хорошей гибкости, из этого материала можно сделать различные криволинейные формы.

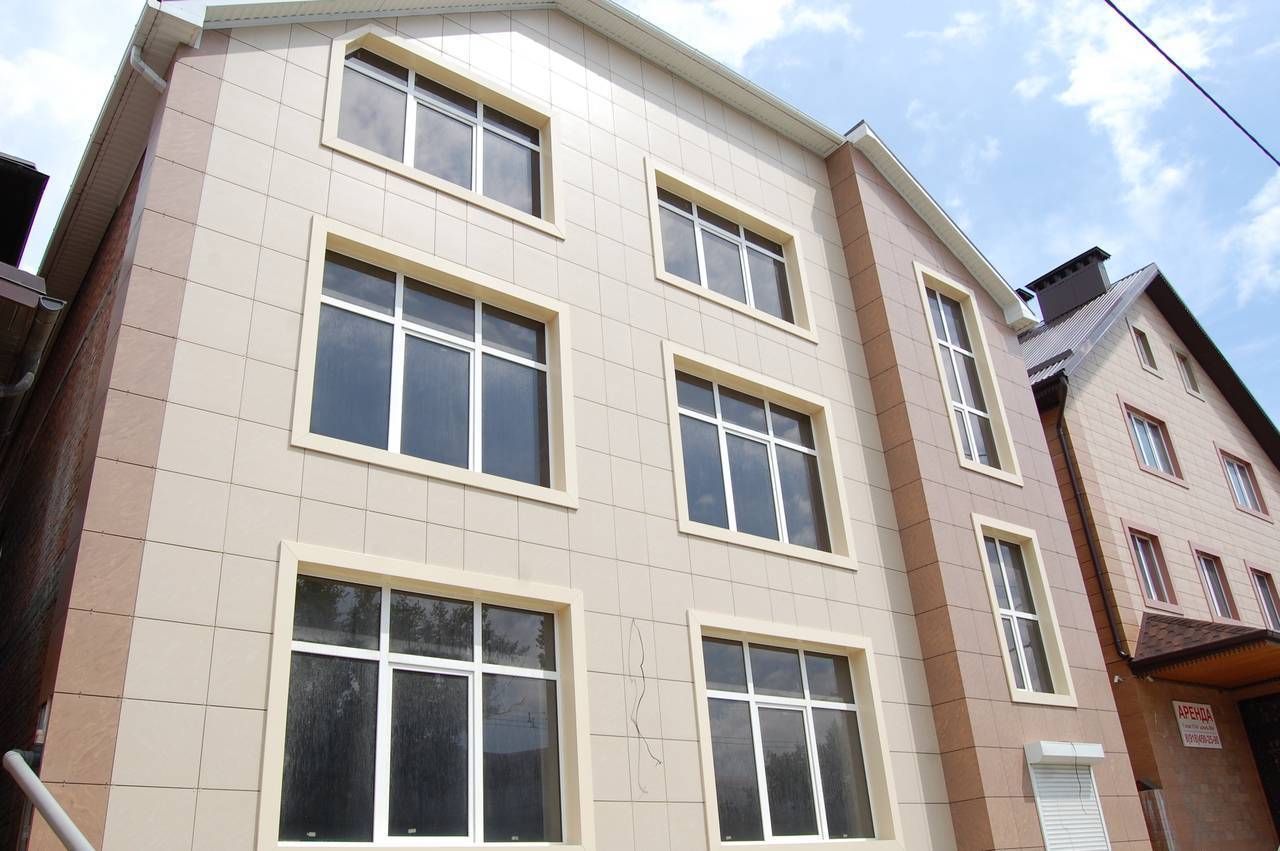

Керамогранит

Керамогранит — широкоприменяетсявразличныхстроительныхработах. Монтажвентилируемогофасадаизкерамогранитаимеетцелыйдостоинства

• изделия имеют низкий уровень водопоглащения, поэтому воздействия атмосферных осадков не вызывают ухудшения качеств внешних стен строений;
• обладают высокой морозостойкостью;
• не подвергаются влиянию бытовой и атмосферной химии;
• высокая устойчивость к загрязнениям;
• вентиляция обладает экологичностью.

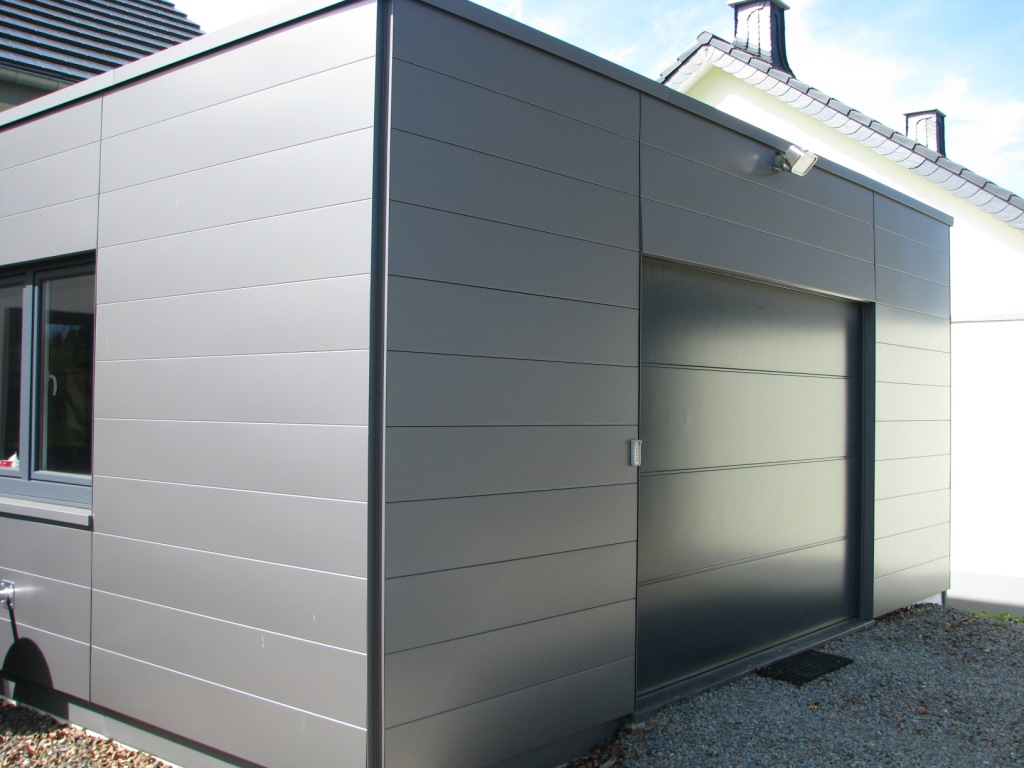

Металлические кассеты

Вентилируемый фасад из металлокассет монтируется из оцинкованного стального материала, который грунтуется и окрашивается. Монтаж вентилируемых фасадов в виде кассет производится на оцинкованную поверхность, на которой присутствует большое количество элементов, по этой причине процесс установки весьма трудоемкий.

К положительным качествам относят следующие критерии:

• его можно применять для домов даже из дерева, потому что сооружение этого вида обладает высокой пожаробезопасностью. Кассеты разрешено устанавливать на сооружениях и больших зданиях. Также вентилируемые фасады для коттеджей станут самым подходящим вариантом облицовки;
• кассеты имеют высокую устойчивость к постоянным перепадам температуры;
• большой ассортимент расцветок и оттенков, которые придадут красивый вид.

Несмотря на наличие положительных качеств, вентилируемый фасад оцинкованной стали имеет негативные стороны – кассеты требуется периодически окрашивать, весьма сложный процесс установки из-за наличия большого количества элементов.

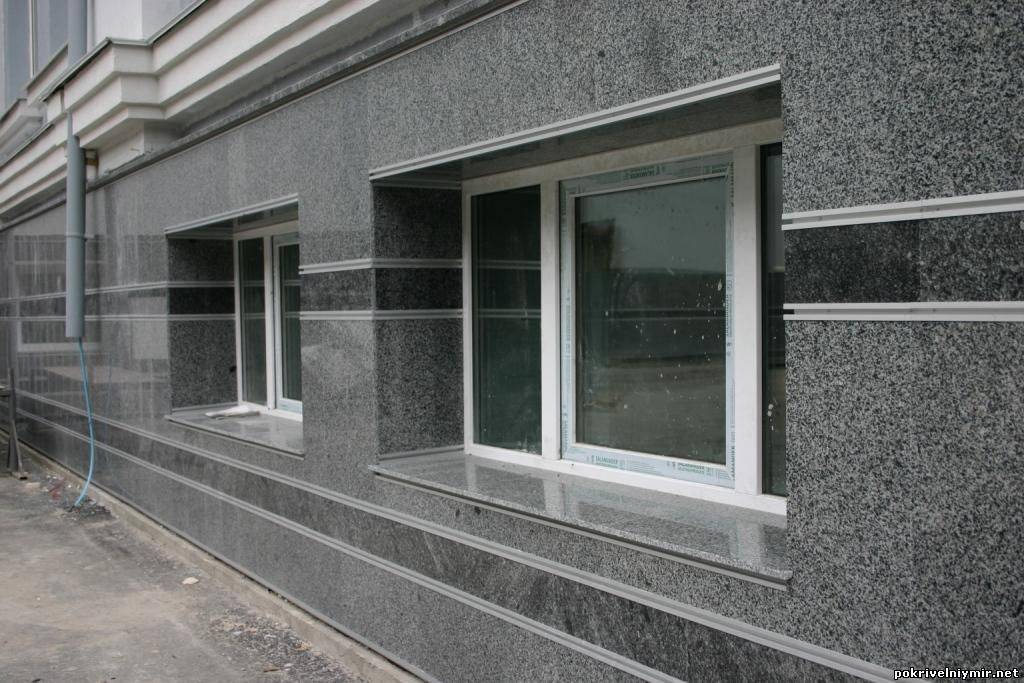

Натуральный камень

Конструкции из натурального камня пользуются большим спросом, это связано с их красивым и уникальным внешним видом. Но в связи с тем, что эти изделия имеют высокую стоимость, их применяют многие большие компании для облицовки больших зданий и сооружений.

Изделия из натурального камня обладают целым рядом положительных качеств:

• прочность;
• долговечность — конструкции из натурального камня смогут прослужить вечно;
• обладает высочайшей устойчивостью к осадкам;
• природный материал не оказывает негативного воздействия на здоровье, не выделяет токсичных веществ.

Клинкерная плитка

Вентилируемый фасад из клинкерной плитки выглядит красиво, необычно. Клинкерная плитка позволяет имитировать кладку кирпича, при этом она превосходит ее по энерго эффективности. Кроме этого клинкерная плитка не подвергается деформационным процессам здания, она не изменяет форму, не разрушается и не трескается. Клинкерная плитка станет прекрасным облицовочным материалом для жилых строений, подходит для крепления на дома из бруса.

Деревянный материал

Вентилируемый фасад из дерева обладает целым рядом положительных качеств:

• обеспечивает высокое утепление;
• устраняет различные дефекты стены, которые ярко выделяются;
• создает дополнительную прочность всего сооружения;
• обладает звукоизоляционными свойствами;
• повышает срок службы всего строения.

Деревянный фасад состоит из следующих частей – из слоя утеплителя, влагозащитной мембраны, вентиляционного зазора, финишного декоративного облицовочного слоя.
