Монтаж
Установку прибора нужно производить в следующем порядке:
Выбирается место для установки наружного блока. Желательно, чтобы он располагался в прохладном месте — на северной стороне здания или хотя бы в тени. Если вы живёте в многоэтажке, располагайте блок рядом с балконом, чтобы с ним удобно было работать. При этом он обязательно должен оказаться ниже внутреннего блока, но отстоять от него не далее, чем допускает производитель.
- В том месте, где предполагается установить внутренний блок (желательно, чтобы он оказался строго над наружным), в стене сверлится отверстие диаметром 80 мм для прокладки межблочных коммуникаций. При наличии функции подмеса свежего воздуха понадобится более широкое отверстие — его диаметр будет зависеть от диаметра воздуховода.

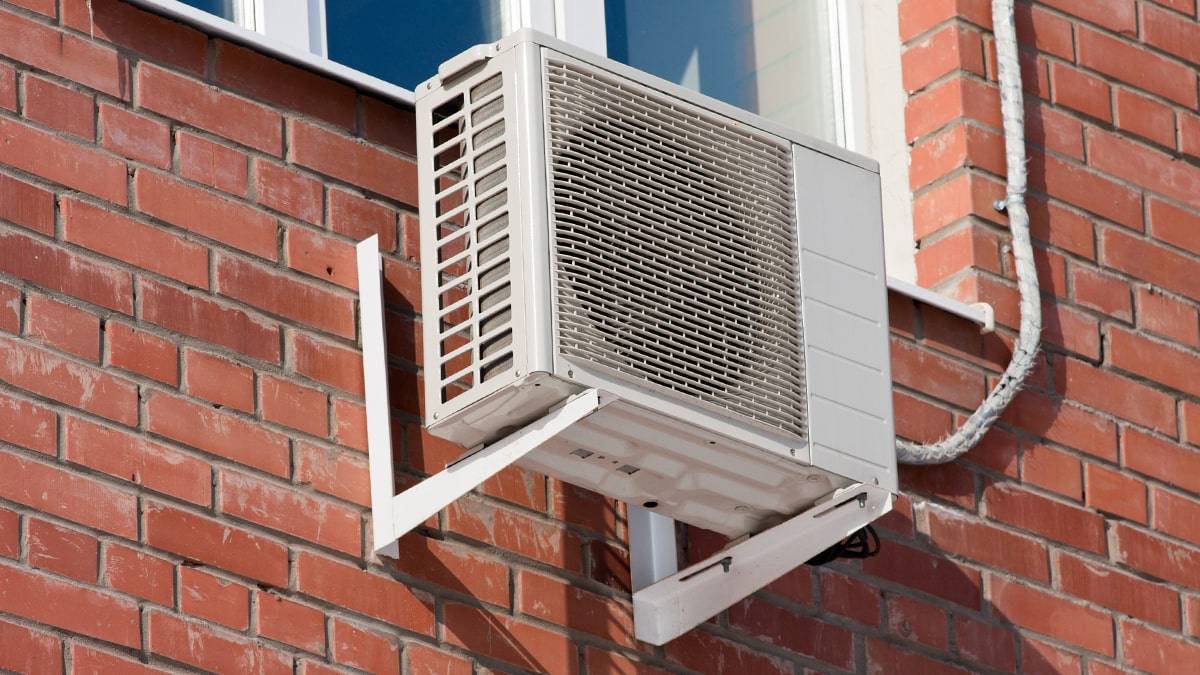

Снаружи на предварительно прикрученные к стене кронштейны устанавливается наружный блок, так чтобы он стоял строго горизонтально (разметку отверстий под дюбели на стене следует делать по отвесу и уровню). Минимально допустимое расстояние между блоком и стеной составляет 10 см.

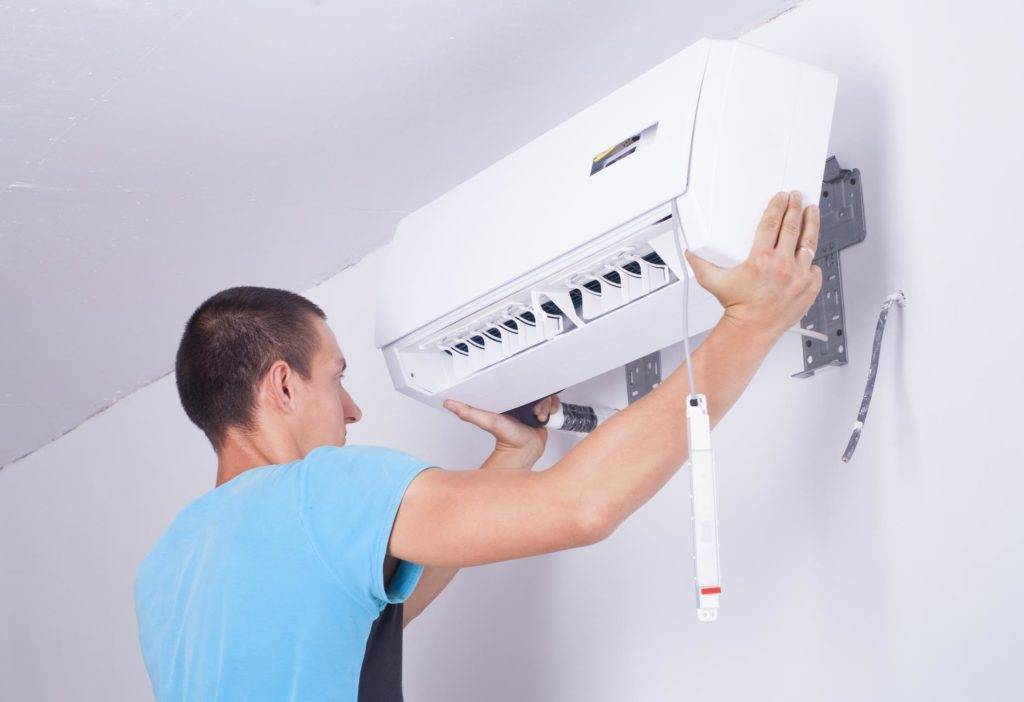

В помещении крепится внутренний блок. Лучше всего прикручивать его непосредственно к потолку или стене — это исключит вибрации. Если же прибор приходится устанавливать на менее прочную опору, например, металлокаркас подвесного потолка, необходимо применить виброгасящие вставки.
- Подключается электрическая часть. От распределительного щита к внутреннему блоку прокладывается отдельный провод. Сечение жил зависит от потребляемой электрической мощности, но оно не может быть менее 1,5 кв. мм. Линию нужно подключить к сети через автоматический выключатель. Далее проводами согласно приведённой в инструкции схеме соединяются клеммы наружного и внутреннего блоков.
Фреонопроводы монтируются в следующем порядке:
При помощи трубореза отрезают две медные трубки соответствующих диаметров. В длину они должны быть на 1 м больше расстояния между штуцерами — этот запас необходим для плавных изгибов.
В нужных местах трубки сгибаются, для чего используется специальный трубогиб. Без него металл сомнётся и даже могут появиться микротрещины.
На трубки надевают пенополиуретановые чулки — для теплоизоляции.
На оба конца каждой трубки надеваются резьбовые фланцы.
При помощи вальцевого набора концы трубок очень аккуратно развальцовываются
Затяжку гайки на вальцовке лучше выполнять динамометрическим ключом — на данном этапе очень важно избежать чрезмерных усилий. Концы трубок прикручиваются к штуцерам блоков при помощи резьбовых фланцев. Здесь также важно избежать перетягивания, закручивать фланцы нужно плотно, но в меру
Здесь также важно избежать перетягивания, закручивать фланцы нужно плотно, но в меру. Концы трубок прикручиваются к штуцерам блоков при помощи резьбовых фланцев
Концы трубок прикручиваются к штуцерам блоков при помощи резьбовых фланцев
Здесь также важно избежать перетягивания, закручивать фланцы нужно плотно, но в меру.
Обратите внимание! Резать — только труборезом, при использовании ножовки в трубки попадёт стружка, чего никак нельзя допускать. Герметичность соединений проверяется при помощи мыльной пены, для чего в систему нужно предварительно накачать воздух
Затем устанавливаем дренажную армированную трубку
Она служит для отвода конденсата. Крепится к сливному патрубку при помощи резьбового фланца или термоусаживаемой трубки, если фланца в комплекте не оказалось
Затем устанавливаем дренажную армированную трубку. Она служит для отвода конденсата. Крепится к сливному патрубку при помощи резьбового фланца или термоусаживаемой трубки, если фланца в комплекте не оказалось.
Место установки гидрозатвора
В завершение работы проводятся следующие операции:
- Снаружи фреонопроводы, дренаж и электрокабель крепятся хомутами к стене или прячутся в короб, после чего отверстие в стене задувается монтажной пеной.
- Выполняется вакуумирование системы. Вакуумный насос должен работать в течение часа — за это время влага гарантированно успеет полностью испариться и покинуть холодильный контур.
- Следя за давлением, в систему из баллона запускают хладагент, после чего кондиционер включают в тестовом режиме.
Если всё работает отлично, к внутреннему блоку подсоединяют воздуховоды. Делать это лучше посредством гибких виброгасящих вставок из прорезиненной ткани или брезента.
Основные виды бытовых сплит-систем
Конструктивное исполнение во многом определяет порядок монтажа и особенности эксплуатации климатического оборудования. Прежде чем приобрести подходящее устройство, стоит ознакомиться с доступными вариантами и особенностями их монтажа. Некоторые сплит-системы производители рекомендуют монтировать в помещениях определенной квадратуры. Предлагаем ознакомиться с наиболее распространенными видами.
В состав системы могут входить внутренние блоки разного типа
Настенные
Наиболее популярный вид, позволяющий эффективно бороться с холодом или жарой. Монтируются в жилых домах и офисных зданиях. Настенные сплит-системы отличаются высоким качеством сборки. Они позволяют эффективно отводить тепло и холод.
Настенные модели пользуются популярностью
Канальные
Монтаж внутреннего блока канальной сплит-системы осуществляется в межпотолочное пространство за подвесным потолком. Для этого предусматривается расстояние 30÷40 см. Для забора и подачи воздуха в помещение предусматриваются специальные воздуховоды, размещаемые в произвольных точках. Благодаря особому конструктивному исполнению внутренний блок устройства производит забор воздуха из комнаты и с улицы (до 25%).
Канальные модели способны вписаться в любой интерьер
Потолочные
Потолочная модель может монтироваться в комнатах прямоугольной формы и позволяет обработать небольшой объем воздуха. Благодаря особому конструктивному исполнению такие устройства направляют воздушный поток вдоль потолка или стены, обеспечивая равномерное распределение кондиционируемого воздуха по всему помещению.
Потолочная модель не обладает большой мощностью
Мульти сплит-системы
В состав системы может входить несколько внутренних блоков. Такие устройства называют мульти сплит-системами. Их конструктивное исполнение позволяет подключать к одному внешнему блоку сразу несколько внутренних.
Купить мульти сплит-систему можно для создания оптимального микроклимата сразу в нескольких комнатах жилого дома. Учитывая, что количество внешних блоков сокращается, эстетичность здания не страдает.
Для каждого помещения можно выбрать свой внутренний блок
Напольные
Климатическое оборудование отличается высокой производительностью. Допускает установку непосредственно о стены комнаты в зависимости от желаемого направления воздушного потока. Имеют более высокую стоимость и мощность по сравнению с настенными аналогами. Отличаются широкими функциональными возможностями.
Напольные устройства не предъявляют жестких требований к месту установки
Кассетные
Кассетную модель стоит приобрести для помещения большой квадратуры с подвесным потолком. Для размещения внутреннего блока системы предусматривается межпотолочное пространство высотой минимум 25 см. Находящиеся в комнате люди видят только декоративную решетку.
Кассетные сплит-устройства способны добавлять до 10% свежего воздуха. Забор воздуха из комнаты осуществляется через центральную решетку внутреннего блока. Пройдя необходимые этапы очистки, воздушный поток через жалюзи распределяется по заданным направлениям.
Кассетные прячутся за декоративной решеткой
Колонные
Сплит-системы колонного типа предназначены для помещений большой площади. Их можно монтировать в комнатах без подвесных потолков. Благодаря особому конструктивному исполнению колонные модели создают достаточно сильный воздушный поток, направляемый сначала в сторону потолка, а затем равномерно распределяемый по объему комнаты.
Колонные сплит-системы отличаются большой мощностью
Ответы знатоков
Вася Волнин:
Можно, но общая теплопереносящая мощность будет такой же как и до переделки, или заставить работать по чоереди. Специалист нужен не только с руками но и с головой.
Степан Мажоров:
нет.. . и с управлением конфликты будут, и с производительностью блока..
Кирилл Грибков:
все просто: возьми кран, подсоедени раздвоитель и пусти воду. ну что, разнциа больщая? да нет, общая производитекльность осталась той же
werfast:
У тошибы есть такие модификации. Надо хотябы, чтобы его производительность справлялась с двумя внутренними блоками. Япоставил один, но мощный, при необходимости открываю дверь в другие комнаты и продувает в режиме ТУРБО всё.
Алексей Бараев:
Да. Такие варианты есть не только у тошибы. Недостаток только один — если один из внутренних блоков включен на нагрев, то второй не может охлаждать и наоборот. Хотя такая надобность встречается очень редко.
Alex K:
Кондиционеры мультисплит Кондиционеры мультисплит отличаются от сплит-систем наличием нескольких внутренних блоков, которые работают в комплексе с наружным блоком. Такие системы устанавливают в тех случаях, когда необходимо кондиционировать воздух в нескольких смежных помещениях одновременно, причем температура и влажность воздуха в этих помещениях должны быть разными.
Кондиционеры мультисплит-системы могут быть укомплектованы внутренними блоками различных типов, которые соединены с внутренним фреоновым трубопроводом. Длина трасс мультисплит-системы составляет 25-70 метров: этого вполне достаточно для эффективного кондиционирования помещений в небольшом коттедже или магазине.
Как и любая техника, кондиционеры мультисплит имеют ряд недостатков. К таковым в первую очередь централизованное охлаждение: в случае поломки наружного блока выходит из строя вся система. Кроме того, стоимость установки такой системы кондиционирования превышает стоимость установки обычной сплит-системы из-за большой протяженности коммуникаций.
Валерий Федоров:
Мульти сплит система подразумевает под собой установку одного наружного и нескольких внутренних, у некоторых производителей количество внутренних блоков бытовых мультисплитов достигает 5 шт. , и необязательно настенного типа. Плюс установки такой системы в том, что если на объекте есть ограничения по размещению наружных блоков: скажем четырех комнатная квартира в элитном жилом комплексе, кондиционировать необходимо 4-е помещения, а место под наружные блоки выделяется одно. Минусов у такой системы не мало: 1) Внутренние блоки во всех помещениях могут работать только в одном режиме (только холод, только тепло и т. д. ) 2) В случае поломки компрессора в наружнем блоке — неозможность эксплуатации всей системы 3) По стоимости оборудования и затрат на расходные материалы а также монтажные и наладочные работы, Вы практически не выигрываете против установки отдельного сплита на каждое помещение.
p o:
Всем привет. Нужен совет профессионалов: стоит ли соединять внутренний блок 12го кондиционера с внешним блоком 9 го фирма уних одна и та же за ране спасибо
Один наружный блок
Модели с одним наружным блоком позволяют эффективно охлаждать разные помещения в условиях отсутствия места для нескольких наружных частей системы. Принцип работы основан на том, что внешний блок имеет высокую производительность и может иметь несколько раздельных компрессоров. Каждый из них позволяет задать собственные настройки в комнатах. Есть модели с одним компрессором. В таком случае температура и режим будет везде одинаковым. Преимущество заключается в том, что не всегда есть возможность разместить на стене несколько блоков. Минус в сложности коммуникаций и высокой стоимости.
Устройство
При рассмотрении сплит-системы кондиционирования необходимо изучить конструктивные особенности каждого из блоков.
В составе внутреннего компонента входит:
- Испаритель — радиатор, разделенный на множество пластин. Используется для передачи холода от фреона, расположенного внутри радиаторного узла.
- Вентилятор — вал с лопастями, используется для прогона воздушного потока через радиатор (испаритель).
- Фильтры. Условно бывают нескольких видов: тонкой / грубой чистки, плазменные. Расположены под крышкой. Грубые фильтрующие элементы нуждаются в периодической очистке, а тонкие — монтируются на грубые фильтры и тоже нуждаются в чистке.
- Лоток для дренажа. Собирает воду, которая появляется при работе кондиционера. На следующем этапе жидкость отводится через дренажную трубку
- Электронная плата управления. Объединяет все электрическое оборудование, датчики и другие элементы. Берет на себя функции управления всеми компонентами сплит-системы.
- Корпус. В нем собраны все компоненты блока, отличаются в основном только дизайном.
Современные внутренние блоки имеют много встроенных функций. К основным можно отнести управление температурой, таймер, дисплей с подробной информацией о климате, очистка воздуха от пыли / дыма, ионизация воздуха и т. д.
Что касается наружного блока, то он устроен по-другому:
- Конденсатор — радиатор из меди или алюминия. Предназначен для обмена теплом между окружающей средой и фреоном. При работе системы охлаждения происходит конденсация фреона и его переход из газообразного в жидкое состояние.
- Компрессор — сжимает рабочий газ и обеспечивает его движению по контуру устройства.
- Вентилятор — создает воздушный поток, который проходит через конденсатор. В дорогих устройствах предусмотрена функция регулирования частоты вращения.
- Фреонный фильтр — находится под компрессорным узлом, защищает от проникновения медной стружки или иного мусора.
- 4-ходовой клапан — работает на нагрев и охлаждение, применяется для изменения потока фреона внутри системы при изменении режима.
- Электрическое оборудование. Применяется для управления сплит-системой. В устройствах инверторного типа плата находится во внешнем блоке.
- Корпус — объединяет все элементы устройства, обеспечивает защиту от негативных факторов.
Внешний блок ставится на фасаде, на крыше, балконе / лоджии, в коридоре, на лестницах или в вестибюле метро.
Установка компрессора во внешний блок позволяет уменьшить шум классической сплит-системы до 24-26 децибел.
Выбор места
Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.
Нужно ли разрешение на установку кондиционера
Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде. Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:
- устройство издает шум, гудит, нарушая спокойствие соседей;
- конденсат может испортить фасад здания или попасть на балкон снизу;
- габаритный блок перекрывает обзор или вид и окна;
- существуют риски растрескивания стен, замыкания проводки и возгорания.
На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.
Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:
Разрешение требуется в обязательном порядке, если:
- монтажные работы проводятся на лицевой части многоэтажки;
- пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
- сплит-система расположена над пешеходными дорожками;
- на оконном проеме, где находится блок, нет специальных ограждений.
Важно! Управляющая компания не имеет права снимать кондиционеры. Ст
330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда.
Выбираем место для внутреннего блока
Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:
- от конструкции до потолка — не меньше 15 см;
- от модуля до правой или левой стены — не меньше 30 см;
- от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
- от препятствия по движению воздухопотоков — не меньше 150 см;
Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.
Куда определить наружный блок?
Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.
В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.
Определение расстояния между блоками
Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком. Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.
Монтаж настенного кондиционера
Установку настенной сплит системы производят так же, как монтаж всякого климатического оборудования.
То есть поэтапно она будет выглядеть следующим образом:
- монтаж внешнего модуля;
- предварительная подготовка для проведения магистралей: сверление отверстий в стенах, вывешивание кронштейнов для подвески блоков и др;
- установка внутреннего модуля (блоков);
- проведение коммуникаций и соединение внешнего и внутреннего блока (модулей);
- вакуумирование системы и закачка хладагента в систему.
В сущности, основное затруднение может вызвать лишь пробивка в стене двух вентиляционных отверстий, а также разметка и установка навесных устройств для блоков, которые нужно выставлять строго по горизонтали.
К тому же монтаж настенных сплит систем требует соблюдения определенных условий:
1).Обеспечение воздушного промежутка около прибора в помещении на толщину прибора. При этом надо учитывать, чтобы под направлением предполагаемого воздушного потока не было препятствий в виде мебели, холодильников, видеотехники и др.
2).Тщательный расчет длины трубопровода для хладагента. Чтобы исключить вибрацию труб, размер их не должен превышать 6 метров.
3).Установка модулей строго по горизонтали. Если в сплит системе используется один внутренний блок, то крепить его желательно относительно внешнего модуля в зеркальном исполнении с разных сторон стены.
4).Сбор влаги. В дополнение необходимо установить лоток для отведения конденсата. Если этим пренебречь, то в самом модуле могут развиться споры, вредоносные бактерии, да и внешние стены будут подвержены постоянному действию влаги.
Установку сплит системы, как правило, доверяют мастерам из той же фирмы, в которой был куплено климатическое оборудование. Они не только грамотно разместят модули кондиционера, сделают безупречную разводку контура и заправку фреоном, но и дадут гарантию на один год для бесплатного обслуживания. А это немаловажный фактор для надежной и долгосрочной работы оборудования.
Зачем нужна мультисплит-система?
Если вы живете в многоквартирном доме или арендуете помещение в многоэтажном здании, и хотите установить сразу несколько кондиционеров, на рынке есть только одно оптимальное решение — мультисплит-система.
Мультисплит-система позволяет соединять несколько внутренних блоков с одним внешним блоком без установки лишних систем. Проще говоря, вы сможете установить два кондиционера на один блок, который мы обычно видим с улицы на фасаде здания.
Современные сплит системы на 2 комнаты избавят вас от целого ряда возможных проблем. Вам не придется многократно деформировать несущие стены здания, перегружать электрические сети и пытаться найти место для нескольких наружных блоков. Да, стоимость мультисплит-систем далека от желаемой, но она вполне оправдана.
К одному наружному блоку можно подключить не только два внутренних блока, но и 4, 6 или даже 8. Конечно, стоимость таких систем далека от желаемой, но это технически сложные и эффективные агрегаты, которые действительно стоят своих денег.
Если вы хотите установить кондиционер только в одну комнату, то лучше выберите стандартную сплит-систему, когда один внешний блок работает в паре с одним внутренним. А еще вы должны понимать, что даже самый технически современный мультисплит-кондиционер не справится с работой в разных режимах. Вы не сможете одну комнату нагреть и при этом другую комнату охладить. Однако, температуру регулировать можно.
Кондиционер в детской
Многие родители не устанавливают кондиционер в комнате детей по причине повышенной опасности негативного воздействия на их здоровье. Кроме проблемы некорректного размещения и неправильного потока холодного воздуха, есть риск самостоятельного включения кондиционера детьми, игр под ним вне зоны внимания родителей. Поэтому решение оправдано.
Но если дети взрослые, и один из рисков сводится к нулю, у нас остается только вопрос правильного выбора места для установки внутреннего блока сплит-системы!
- Над детской кроваткой или местом для игр со строго горизонтально ориентированными жалюзи, никак не с направлением их вниз для потока холодного воздуха в зону присутствия детей;
- Установка над рабочим местом, партой и столом ребенка с таким же положением жалюзи, когда поток воздуха опускается позади ребенка в одном-полутора метрах;
- Монтаж кондиционера над дверью, напротив стены со шкафом или полками, где ребенок не учится, не спит, не играет на полу!
Самостоятельно регулируйте температуру и режим работы кондиционера в детской, не допуская резких перепадов температур!
Особенности установки кондиционеров в жилых домах
Установка внутреннего блока кондиционера на стене
Регламент установки кондиционеров в жилых домах такой же, как и в многоквартирном доме. Отличительная особенность – при планировании приобретения климат-устройства необходимо учитывать наличие, возможности вентиляционной системы дома.
Для загородного жилья характерно использование мультисплит-систем (один наружный блок + несколько внутренних). Часто для вентиляции, очистки воздуха используется система центрального кондиционирования. Также частные дома могут оснащаться канальными кондиционерами, что очень удобно огранизовать в пространстве большого строения.
Главное условие – климатическое оборудование не должно создавать препятствий для работы основной вентиляционной системы. Их работа – слаженное, взаимодополняющее функционирование.
Неправильная установка кондиционера обязательно скажется на качестве его работы в будущем. Последствия могут быть серьезными, нередко приходится заменять неисправное климат-устройство на новое. Одна из частых проблем – утечка охлаждающего вещества через негерметичные стыки патрубков. Вовремя необнаруженная, она грозит выходом из строя компрессора, конденсатора, других важных составляющих.
Также последствие неправильной установки кондиционера на стене квартиры – перелив конденсата из дренажной емкости наружу, внутрь комнаты (не проведено строго горизонтальное расположение).
Игнорирование основного правила установки наружного блока кондиционера чревато его падением вниз. В лучшем случае он будет создавать сильный шум при работе.
Профессиональный монтаж климатического оборудования – обязательное условие его надежной, эффективной работы долгое время.
