Выбор материала под опоры
Чтобы любой навес простоял как можно дольше, необходимо ответственно подойти к выбору надёжной опоры. Столбы, на которых держится крыша, должны отвечать двум требованиям – долговечность и сохранение формы. Для таких конструкций используют следующие материалы:
- Металлические трубы. Один из наиболее надёжных материалов для каркаса навеса. Кровлю можно монтировать прямо к металлу. Требует периодической обработки эмалью.
- Деревянные балки. Характеризуются простотой монтажа и лёгкостью готовой конструкции. Чаще всего идут вкупе с крышей из поликарбоната. Самый дешёвый материал. Требует пропитки специальными растворами от гниения.
Кроме трёх основных вариантов некоторые строители применяют железобетонные конструкции. Так как установить столбы для навеса этим методом достаточно сложно, этим способом чаще всего пользуются крупные строительные организации. При монтаже своими руками трудно добиться монолитности конструкции. И всё же, если хозяин участка решился создать такие опоры, результатом будет навес, который прослужит не один десяток лет.
Инструкция по бетонированию опор
Таблица расчёта бетона, цемента и прочих ингредиентов бетонной смеси
| Тип грунта | Марка бетона | Портландцемент М400, ведро | Песок, ведро | Щебень фракции 20—40 мм, ведро |
| Сухой | М100 | 1 | 4 | 6 |
| Влажный | М150 | 1 | 3,3 | 5 |
Зная число ямок под опоры и их глубину, несложно подсчитать общий расход стройматериалов. При полном бетонировании в скважину глубиной 1 м помещается не более 4 стандартных вёдер бетона. Дополнительно приготовьте такие материалы:
- рубероид или полиэтиленовую плёнку, чтобы отгородить бетонную смесь от земли;
- песок для подсыпки на дно скважины;
- куски арматуры или уголков для анкеровки.
Стройматериалы для бетонирования столбов
Как бетонировать: технология заливки по шагам
Первый этап работ, состоящий из разметки и копки ям, производится по вышеописанной технологии. Полное бетонирование столбов выполняется в такой последовательности:
Полное бетонирование стойки
Корректировка вертикали после бетонирования
Полное застывание бетонной смеси происходит через 3 недели. До тех пор не допускается вести работы, могущие нагрузить столбики. Максимум, что вы можете сделать, — почистить их и покрасить.
О частичном бетонировании: на какую глубину закапывать и какое расстояние между столбиками
Если почва на вашем участке сухая и не сыпучая, то расходовать материалы на полноценную заливку бессмысленно. Достаточно сделать для каждого столбика бетонный воротник по такой технологии:
Так силы морозного пучения действуют на заборные столбы
Бетон заливается не выше границы промерзания, а дальше засыпается щебень
Когда насыщаемый влагой грунт заменён на щебёнку, а бетонный монолит располагается ниже границы промерзания, силы морозного пучения не смогут вытолкнуть вашу опору из земли.
Способы монтажа опор — какой выбрать?
При возведении ограждений практикуется 3 методики установки опорных конструкций:
- прямая забивка в землю;
- частичное бетонирование;
- полная заливка бетоном подземной части стойки, в том числе устройство ленточного фундамента.
Варианты установки столбов
Каждый из перечисленных способов применяется в определённых условиях, зависящих от качества грунтов, их насыщенности влагой и степени замерзания. Вдобавок на выбор методики влияют вертикальные и боковые нагрузки, создаваемые весом конструкции и её парусностью
Для сплошных заборов действует важное правило: они должны хорошо противостоять ветровым нагрузкам, которые подчас превышают массу ограждения
Нагрузка на сплошной забор из профлиста
Простая забивка столбиков в землю позволяет ускорить строительство и существенно удешевить его. В противовес этим достоинствам у способа есть многочисленные недостатки:
- Стойка, забитая в мягкий или сыпучий грунт (чернозём, глина, песок), быстро расшатается ветром и накренится, когда к ней прикреплены сплошные заборные секции с большой парусностью. К последним относится профнастил, поликарбонат и различные деревянные доски.
- Если высота изгороди превышает 2 м, то ветер вывернет забитый столбик в любом случае, даже вместе с прозрачной для воздушного потока сеткой — рабицей.
- В районах с глинистым влажным грунтом, вспучивающимся при отрицательных температурах, такие опоры вылезут из земли на 5—10 см в первую же зиму. После чего их окончательно наклонит ветром.
- После забивки столб не способен нести большую нагрузку по массе. К нему нельзя крепить металлоконструкции либо элементы художественной ковки.
Тяжелая изгородь из кованых элементов
Из вышесказанного следует, что забивание стоек допускается использовать при таких условиях:
- когда на вашем участке залегают твёрдые или скальные грунты;
- забивка в мягкий грунт возможна, если высота изгороди не превышает 1,5 м, а пролёты делаются из сетки — рабицы или другого прозрачного для ветра материала;
- если необходимо быстро возвести временное ограждение;
- при строительстве плетней либо невысоких декоративных изгородей около клумб и палисадников.
Для ограждения палисадника столбики можно забивать в почву
Бетонирование потребует больших затрат труда, времени и средств. Только застывание бетона отнимет у вас 3 недели, не говоря о покупке ингредиентов для приготовления смеси и поиске бетономешалки. Взамен вы получаете следующие бонусы:
- долговечность (забор спокойно простоит 30—50 лет в зависимости от материала);
- правильное бетонирование применяется на всех типах грунтов;
- укрепление бетонной смесью годится для любых разновидностей заборов, в том числе тяжёлых (камень, кирпич, металлоконструкции, ковка).
Ограда с кирпичными столбами
Получается, что выбор методики монтажа стоек зависит от условий в каждом конкретном случае. Забивка даёт экономию времени и средств, но не всегда применима. Бетон используется везде и обеспечивает надёжность и долговечность для любых конструкций, хотя обходится дороже. На стабильных сухих грунтах стоимость строительства снижается за счёт частичного бетонирования опор.
На какую глубину нужно закапывать столб для забора?
При обустройстве загородного участка многие их владельцы в первую очередь думают о том, как сохранить в относительном покое свою личную жизнь, и поэтому устанавливают высокие заборы, сквозь которые ничего нельзя увидеть. В первую очередь, понадобится определиться с тем, на какую глубину вкапывать столбы, использующиеся в качестве крепления для ограждения.

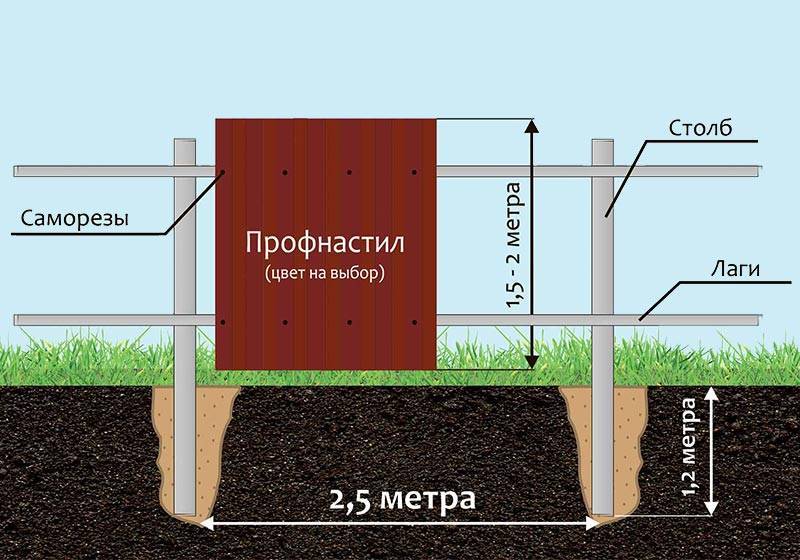

Схема забора
Правила установки забора
Существует целый ряд неписаных правил, согласно которым сначала на участке строится дом, а уже после того, как он будет завершен, можно заняться установкой забора. Несколько десятилетий назад эти правила считались общепринятыми, и их старались придерживаться практически все строители, сегодня же многие подходят к облагораживанию участка более прагматично, и в первую очередь начинают вкапывать ограждение, чтобы не допустить любопытных взглядов соседей.
Забор должен быть самым настоящим препятствием. Тогда во дворе можно будет выпускать собак, не опасаясь того, что животные испугают покусают случайных прохожих или соседей. Необходимо обеспечить достаточную глубину для опор, удерживающих элементы ограждения, тогда их будет легко бетонировать, обеспечив идеальную устойчивость всей конструкции.
Владельцы загородных домов обычно предпочитают устанавливать ограждение самостоятельно. Закапывать столбы своими руками им намного проще, чем приглашать специалистов, которые за свою работу непременно возьмут определенную сумму. Установка ограждения – обычная формальность, здесь нужно просто подобрать правильные параметры ям для опор.
Цели ограждения
Глубина столбов под забор будет напрямую зависеть от потребностей владельца загородного участка.
- Если нужно просто отделить свой участок от соседского, размер ям для столбов может составлять 50-70 см. Этого достаточно для создания формального ограждения, через который можно запросто перебрасываться приветствиями с соседями. Закапывать ямы, в которых будут находиться основания ограждения, будет намного проще.
- Если же заграждение должно полностью скрывать владельцев загородного участка от посторонних глаз, ямы для опор должны достигать примерно 90-100 см. Необходимо сделать все, чтобы элементы ограждения находились в стабильном положении. Для этого чаще всего приходится бетонировать ямы: закапывая их, не всегда можно этого добиться.
Бетонировать ямы необходимо с помощью качественного раствора. После заливки бетона нужно будет некоторое время придерживать столбы, чтобы они заняли необходимое фиксированное положение. Глубина ям для элементов конструкции в этом случае не играет особой роли, поскольку главной удерживающей силой здесь является бетон.
Материал ограждения и его влияние на глубину ям
Самым популярным материалом, используемым для строительства ограждений на даче, является сетка Рабица. Казалось бы, вкапывать элементы конструкции тут можно, особо не напрягаясь, поскольку материал легкий и может быть выдержан любым столбом, но это далеко не так. Закапывать ямы необходимо очень аккуратно, в противном случае, забор в самое ближайшее время покосится и начнет провисать, как видно на фото.
Глубина ям для элементов конструкции должна составлять как минимум 80 см. Только в этом случае удастся обеспечить устойчивость сетки. Каждый ведущий элемент ограждения должен обладать удерживающими крючками. Если их не было в изначальной комплектации, лучше смонтировать их перед тем, как закапывать или бетонировать ямы. В противном случае, перекосов избежать не удастся.
Глубина столба для забора должна быть такой, чтобы после установки всех удерживающих элементов ограждения было видно, что оно не рухнет при первом же порыве ветра. Если в качестве средства для защиты от посторонних глаз используется сетка, через нее понадобится протянуть арматуру – в этом случае ограждение будет служить намного дольше, а украсть его не удастся.
При установке ограждений для дачных участков следует помнить, что ключевую роль играет глубина ям, в которую необходимо поместить ведущие элементы конструкции. Если вы не уверены в том, что сможете правильно ее рассчитать, воспользуйтесь услугами специалиста.
Технологии монтажа столбов для забора
Установка опор начинается с расчистки территории, разметки и монтажа угловых элементов. По ним натягивают шнурок, определяя линию будущего забора. Последующие операции зависят от выбранной технологии. Вот несколько самых проверенных вариантов.
Применяется при монтаже легких заборов на сухих, умеренно плотных грунтах. Перед установкой пробуриваются скважины глубиной 20-30 см. Верхний конец металлической трубы рекомендуется заварить, чтобы увеличить площадь взаимодействия с инструментом.
Забивают опоры несколькими способами:
- Кувалдой. Один человек придерживает трубу, другой наносит удары, стоя на постаменте. Периодически контролируется вертикальность элемента в двух плоскостях. Трубу заглубляют не менее, чем на 80-100 см. После монтажа засыпают лунку песком или щебнем, уплотняют.
Перфоратором или отбойным молотком. Сначала опору вбивают кувалдой до достижения устойчивого положения. Затем с помощью электроинструмента углубляют ее до необходимой отметки, проверяя положение строительным уровнем. Предварительно на инструмент наваривают усиливающую накладку или «стакан». Котлован заполняют щебнем, уплотняют.
«Бабкой». Устройство представляет собой отрезок трубы с тяжелым наконечником. Его надевают на опору, приподнимают на небольшую высоту и отпускают. Благодаря силе тяжести «бабка» наносит точечный удар по оголовку столба. Работать можно в одиночку, но лучше вдвоем.
Ручным копром с бензиновым двигателем или гидравлическим приводом. Инструмент удобен в обращении, не требует особых физических усилий даже при монтаже столба на большую глубину. Копер устанавливают на оголовок трубы и забивают со скоростью свыше 1000 ударов в минуту. На рыхлом грунте допускается монтаж без предварительного бурения лунок.
Важно. Забивать столбы не рекомендуется, если земля на участке очень твердая, каменистая, с включением строительного мусора или наоборот, слишком рыхлая, с низкой несущей способностью
Бетонирование
Монтаж столбов с бетонированием подошвы обеспечивает высокую прочность и долговечность ограждений на любых почвах. Опору можно установить, применяя следующие технологии:
- Полное бетонирование. В пробуренную на всю глубину скважину засыпают слой щебеня, уплотняют. Устанавливают столб без жесткого крепления. Заливают бетоном, периодически уплотняя его палкой, чтобы вышел воздух. При больших объемах применяется глубинный вибратор. Стойку выставляют по уровню и окончательно фиксируют до затвердевания раствора.
Частичное бетонирование. Это метод совмещает бетонирование с забивкой. Лунку бурят не на всю глубину, а на 1/2-1/3 высоты заложения опоры. Устанавливают трубу и забивают ее до проектной отметки. Скважину заливают бетоном, уплотняют.
С гильзой. Засыпку щебнем, уплотнение и установку опоры проводят как при полном бетонировании, но раствор заливают на 1/2-1/3 глубины лунки. Затем на стойку надевают гильзу — отрезок пластиковой канализационной трубы длиной 30-70 см. Получившийся «стакан» аккуратно заполняют бетоном. Яму вокруг столба засыпают песком или щебнем и уплотняют. Этот метод, называемый «финским», позволяет избежать выпучивания, перекосов и провалов конструкции при морозных подвижках грунта.
С усиливающей пяткой. На нижний торец опоры наваривают «башмак» из стальной пластины размерами, равными сечению скважины или чуть меньше. Основание бетонируют и уплотняют. При таком способе увеличивается площадь опоры и сцепления с бетоном, что повышает прочность и устойчивость конструкции, долговечность всего ограждения.
Для легких заборов из сетки или штакетника, не обладающих высокой парусностью, можно вместо бетона засыпать в лунку строительный мусор с последующей заливкой раствором. Качество и однородность основания при этом не очень высоки, но вполне приемлемы.
Столбы на сваях
На просадочных грунтах, болотах и торфяниках в качестве столбов для забора применяют винтовые сваи. Глубина вкручивания достигает 3-3,5 м в зависимости от характеристик почвы.
Монтируют сваи с помощью ручного рычажного устройства или механизированной техники. Конструкция может быть в виде целого или разборного стержня. В последнем случае сначала устанавливают нижнюю часть — непосредственно саму сваю, а затем уже к ее оголовку прикручивают болтами заборный столб. При этом добиться строгой вертикальности гораздо проще, чем при монтаже целой длинной трубы, а деформации, возникшие по прошествии времени, легко исправить регулировкой болтов.
Важно. Преимущество данного метода — высокая скорость
На установку одной сваи достаточно нескольких минут. Не нужно ждать, пока затвердеет бетон, можно сразу приступать к монтажу заполнения.
Столбы для забора из металла — типы
Есть три вида сечения:
два варианта профиля (квадратного и прямоугольного).
Помимо новой, можно купить бывшую в употреблении насосно-компрессорную трубу (НКТ), которая будет иметь достаточную прочность в качестве металлической опоры для забора.
Но на этом различия не заканчиваются. В продаже есть уже готовые к установке металлические столбы для забора квадратного
или круглого сечения,
которые имеют верхние заглушки у надземной части и приваренные пластины для монтажа прожилин или секций.
Вроде бы и удобный вариант — не надо использовать сварку.
Особенно трудоемкую и сложную для защитной верхней заглушки.
Но это не значит, что фабричные металлические столбы — лучшее решение.
Есть приемы и фурнитура, позволяющие обойтись без сварки.
Для того, чтобы защитить внутреннюю часть трубы от осадков можно использовать пластиковые заглушки для круглой, квадратной и прямоугольной трубы.
Они могут иметь и другой вид, но в любом случае их установить просто.
А для крепления прожилин к квадратному столбу выпускают специальные хомуты,
к которым можно крепить даже металлический профиль.
Пролеты из сварной сетки монтируют на обжимные хомуты для квадратной
и для круглой трубы.
Существуют методы прямого монтажа металлические столбы саморезами по металлу непосредственно к самому столбу. Для такого крепления лучше использовать трубу квадратного или прямоугольного профиля.
Но основной аргумент в пользу индивидуального изготовления металлических столбов — размеры.
Длина заводских изделий не всегда подходит для той высоты забора, что нужна на участке.
Самая важная для прочности ограды — это подземная часть столба. Для каких-то грунтов она может быть избыточна, а это лишние расходы. В некоторых случаях наоборот — недостаточна, что скажется на надежности ограждения.
Толщина стенок металла также имеет значение для прочности забора
Существуют нормативные расчетные значения прочности конструкций к ветровым нагрузкам в зависимости от ее высоты и характера местности (для каждого района страны и типа рельефа они уже четко оговорены). Есть они и для конструкций с высотой до 5 метров.
Расчет прочности балки на срезе у грунта с одним защемленным концом проводить не стоит — сложно, но можно сказать, что для длины пролета в 3 м и высотой 2 м с максимальной парусностью (профнастил), достаточно квадратного профиля 80x80x3 или трубы близкого диаметра со стенкой 3 мм.
Однако стоит учитывать, что это предельная величина. В реальности:
- забор обычно имеет форму замкнутой фигуры, у которой есть как-бы подпирающие стенки, принимающие на себя часть ветровой нагрузки;
- ветер редко дует перпендикулярно плоскости забора;
- нормативы приведены для открытой местности — без растительности и соседних построек;
- пролеты с жилинами из профиля делают обычно длиной 2 метра, а не 3 (стандартная заводская длина — 6 метров).
Поэтому для опор достаточно профильной трубы меньшего сечения — 60x60x2.
Когда нужен фундамент
Для любого ограждения требуется фундамент. Однако для легких моделей используют точечный вариант: частичное бетонирование опоры после погружения ее в почву. Последний вариант формально считается забором без фундамента. Это возможно при установке ограды на плотных глинистых грунтах.
Чем тяжелее ограждение, тем более мощное нужно основание. Если возводят каменный или кирпичный забор, высокий кованый, необходим фундамент-лента. Варианты разные. Мелкозаглубленный фундамент обустраивается совместно со столбчатыми основаниями, а винтовые сваи объединяют ростверком.
Чтобы ограда участка прослужила долго, необходимо правильно рассчитать нагрузку, приходящуюся на опорные столбы. Только после вычислений можно выбирать материал столбиков, глубину погружения в грунт и способ установки.
Когда нужен фундамент
На сыпучих грунтах столбы ставят в фундамент Для любого ограждения требуется фундамент. Однако для легких моделей используют точечный вариант: частичное бетонирование опоры после погружения ее в почву. Последний вариант формально считается забором без фундамента. Это возможно при установке ограды на плотных глинистых грунтах.
Чем тяжелее ограждение, тем более мощное нужно основание. Если возводят каменный или кирпичный забор, высокий кованый, необходим фундамент-лента. Варианты разные. Мелкозаглубленный фундамент обустраивается совместно со столбчатыми основаниями, а винтовые сваи объединяют ростверком.
Чтобы ограда участка прослужила долго, необходимо правильно рассчитать нагрузку, приходящуюся на опорные столбы. Только после вычислений можно выбирать материал столбиков, глубину погружения в грунт и способ установки.
Инструкция по бетонированию опор
Данная технология предусматривает полную либо частичную заливку столбиков бетонной смесью марки М100 в сухом грунте и М150, когда земля влажная. Чтобы посчитать количество материалов, требуемых для бетонирования, воспользуйтесь данными из таблицы, где указаны их объёмы для приготовления разных марок раствора.
Таблица расчёта бетона, цемента и прочих ингредиентов бетонной смеси
| Тип грунта | Марка бетона | Портландцемент М400, ведро | Песок, ведро | Щебень фракции 20—40 мм, ведро |
| Сухой | М100 | 1 | 4 | 6 |
| Влажный | М150 | 1 | 3,3 | 5 |
Зная число ямок под опоры и их глубину, несложно подсчитать общий расход стройматериалов. При полном бетонировании в скважину глубиной 1 м помещается не более 4 стандартных вёдер бетона. Дополнительно приготовьте такие материалы:
- рубероид или полиэтиленовую плёнку, чтобы отгородить бетонную смесь от земли;
- песок для подсыпки на дно скважины;
- куски арматуры или уголков для анкеровки.
Стройматериалы для бетонирования столбов
Набор инструментов используется такой же, как при забивке, только вместо кувалды вам понадобится бетономешалка. В крайнем случае можно обойтись без неё и готовить смесь на листе металла с помощью совковой лопаты. Чтобы выполнить фиксацию и анкеровку металлических столбиков, надо приготовить сварочный аппарат.
Как бетонировать: технология заливки по шагам
Первый этап работ, состоящий из разметки и копки ям, производится по вышеописанной технологии. Полное бетонирование столбов выполняется в такой последовательности:
- Уплотните дно ямы, подсыпьте его песком и утрамбуйте ещё раз.
- Установите опору и выровняйте по вертикали в двух плоскостях, пользуясь строительным уровнем.
- Зафиксируйте трубу в проектном положении, приварив к ней обрезки уголков таким образом, чтобы их концы упирались в почву. Если столбики деревянные, то прибейте к ним планки или просто заклиньте крупными камнями.
- Дно скважины и земляные стенки укройте рубероидом или плёнкой. Цель — не дать вытечь молочку из бетона, отчего прочность последнего снижается.
- Приготовьте бетонную смесь и уложите её в яму со стойкой. В процессе заливки наблюдайте, чтобы она не отклонилась от вертикали, была ровной.
Полное бетонирование стойки
Корректировка вертикали после бетонирования
Полное застывание бетонной смеси происходит через 3 недели. До тех пор не допускается вести работы, могущие нагрузить столбики. Максимум, что вы можете сделать, — почистить их и покрасить.
О частичном бетонировании: на какую глубину закапывать и какое расстояние между столбиками
Если почва на вашем участке сухая и не сыпучая, то расходовать материалы на полноценную заливку бессмысленно. Достаточно сделать для каждого столбика бетонный воротник по такой технологии:
- Выкопайте яму на половину от расчётной глубины, но сделайте её на 20—25 см шире сечения стойки.
- Возьмите готовую опору и забейте её посередине дна ямы на необходимую глубину. Почву вокруг трубы уплотните и подсыпьте песком.
- Выполните анкеровку и опалубку из рубероида, как это описано в предыдущем разделе.
- Заполните скважину бетонной смесью.
Так силы морозного пучения действуют на заборные столбы
Способ удобен тем, что наполовину забитую в землю стойку проще выверить по вертикали и зафиксировать в таком положении. Но подобная технология, как и полное бетонирование, неприменима в пучинистых грунтах. При сильных морозах почва вытолкнет наружу всю конструкцию. Чтобы этого не произошло, воспользуйтесь следующей инструкцией:
- Точно узнайте, какова глубина промерзания земли в вашей местности. Просчитайте общую высоту опор по такой формуле: надземная часть + глубина промерзания + 0,5 м.
- Подготовьте смесь щебня с песком для замены пучинистого грунта вокруг столбика.
- Просверлите скважину, чтобы бур ушёл на 0,6—0,7 м ниже границы замораживаемой почвы. Сделайте подсыпку 10 см из песка и утрамбуйте его.
- Установите опору и закрепите в вертикальном положении.
- Заполните яму бетоном на высоту 0,5 м.
- После схватывания монолита засыпьте скважину доверху смесью песка и щебня.
Бетон заливается не выше границы промерзания, а дальше засыпается щебень
Когда насыщаемый влагой грунт заменён на щебёнку, а бетонный монолит располагается ниже границы промерзания, силы морозного пучения не смогут вытолкнуть вашу опору из земли.
Как правильно бетонируются столбы — видео
Как вы могли убедиться, технология установки заборных столбов не содержит особых сложностей. Также не требуется специального оборудования для выполнения работ, но при наличии бетономешалки или гидромолота дело пойдёт гораздо быстрее. Строить ограждение лучше с помощником, поскольку большинство операций производить в одиночку неудобно.
