Выбор насоса для теплого водяного пола и для чего он нужен

Как подбираются технические характеристики насоса

Для теплого пола применяются циркуляционные насосы, по своим техническим параметрам они в максимальной степени соответствуют выдвигаемым требованиям. Производительность насоса рассчитывается по формуле

Q = 0,86×Pн/(t°пр.т – t°обр.т).

В этой формуле Pн равняется максимальной мощности теплового контура в кВт; t°пр. т – начальная температура теплоносителя на входе в систему обогрева; t°обр. т – температура теплоносителя на выходе из системы обогрева пола. Если в квартире к одному насосу планируется подключать несколько контуров, то необходимо суммировать все значения по каждому из них.

Практический совет. Профессионалы рекомендуют для каждого помещения монтировать автономную систему теплого пола. Это позволит более точно регулировать параметры микроклимата с учетом назначения помещения и повысить надежность работы отопительной системы.

Формулы для расчета насоса

Разница температур на входе и выходе зависит от нескольких факторов:

• Длины контура. Чем больше длина, тем больше площадь должна обогреваться. Это значит, что потребуется много тепловой энергии, температура на входе и выходе будет значительно отличаться;
• Эффективности теплоизоляции. Если во время монтажа теплого пола грубо нарушались установленные правила, то непродуктивные тепловые потери будут составлять значительные показатели. Особенно это заметно на первом этаже, неправильная теплозащита приводит к тому, что большое количество тепловой энергии расходуется на обогрев почвы. Такие условия эксплуатации также становятся причиной чрезмерного расхода тепловой энергии и понижения эффективности системы, увеличивают нагрузку на насос;
• Климатической зоны расположения здания. Чем севернее проживает владелец квартиры, тем больше запас по мощности должна иметь система теплого пола, тем больше мощность у циркуляционного насоса. Производители рекомендуют приобретать насосы с 20–25% запасом по мощности.

Расчет и выбор насоса

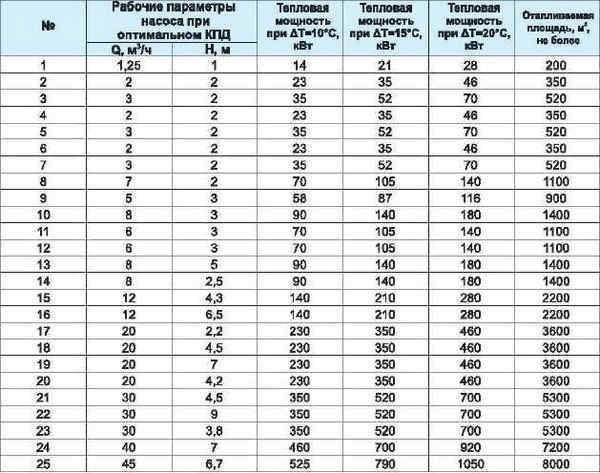

Таблица характеристик для подбора насоса

Второй важный показатель насоса – напор потока. Напор должен быть достаточным для преодоления гидравлического сопротивления жидкости в системе. Гидросопротивление зависит от общей длины контура, его диаметра и скорости движения теплоносителя. Производители систем водяного пола должны указывать эти параметры, если подогрев делается самостоятельно, то для расчета величины напора насоса нужно пользоваться формулой

H= (П×L + ΣК) /(1000), где

• Н – требуемый напор насоса;
• П ­– гидросопротивление погонного метра контура, зависит от диаметра, материала изготовления труб и скорости движения жидкости;
• L – общая длина контура, включающая и надземные системы управления;
• К – рекомендованный коэффициент запаса мощности насоса.

После получения всех данных можно приступать к выбору конкретной модели.

Подбор насоса для теплого пола

Расчет параметров и эксплуатационных характеристик оборудования

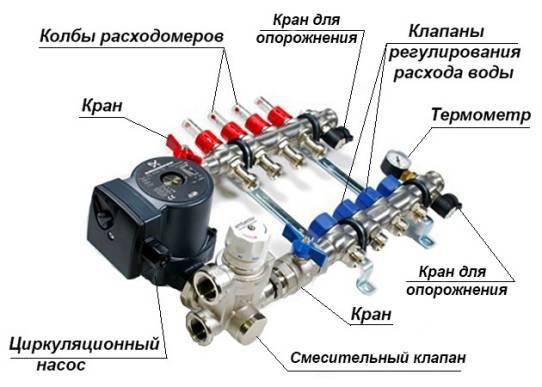

При разработке схемы отопления теплого пола часто предусматривают монтаж двух дополнительных узлов: коллектор и смесительный узел. Первый узел нужен для обеспечения подачи теплоносителя раздельно до каждого отопительного контура, а второй узел регулирует температуру теплоносителя для прямой и обратной ветвей. Для дома в два и более этажей приходится предусматривать по циркуляционному насосу на каждый этаж либо применять установку сдвоенного агрегата.

Читать также: В каких случаях выполняется монтаж водяного теплого пола без смесительного узла

Правильно подобрать агрегат следует с учетом следующих параметров:

1. Требуемой подаче, которая, в свою очередь, зависит от того, сколько этажей в доме, какие длина и диаметр трубопроводов.
2. Расходу, который определяется в зависимости от места монтажа котла.
3. Суммарных значений гидросопротивления системы отопления, которые зависят от количества и конструкции узлов запорной и распределительной арматуры.
4. Сколько градусов разницы должно быть между начальной и конечной температурами теплоносителя.

Большинство производителей данных изделий заявляют о невозможности применения в качестве теплоносителя бытовых антифризов, хотя при замкнутой системе обогрева и наличия двух автономных контуров у котла, это обстоятельство некритично. Наоборот, вода, где всегда присутствуют водорастворимые соли магния и железа, способствует образованию накипи.

Останавливаясь на варианте с бытовым антифризом, следует применять только составы на основе пропиленгликоля или глицерина, поскольку этиленгликолевые антифризы очень токсичны.

Читать также: Тосол для системы отопления: можно ли использовать, как залить

Типовая маркировка циркуляционного насоса, при помощи которого производится подключение системы теплого пола, включает в себя три числовых характеристики. Первое число указывает диаметр присоединительных трубопроводов в мм, второе устанавливает, сколько этажей может иметь дом и, следовательно допустимую высоту подъема теплоносителя в дм, третье определяет допустимую длину трубопроводов.

Для более точного выбора оптимальной модели агрегата необходимо сделать ряд расчетов.

Рассчитать минимально допустимую производительность. Для воды используется зависимость:

Q = 0,86*P_н*(t_пр – t_обр),

где:

P_н –мощность отопительного агрегата, кВт;

t_пр – температура в прямом отопительном контуре, ° С;

t_обр – температура в обратном отопительно м контуре, ° С.

С учетом форсмажорных ситуаций, значение фактической производительности по сравнению с результатами расчета увеличивают на 15-20%.

Сделать расчет требуемого напора:

Н = (П*L+Σk)/1000,

где:

Н – напор агрегата, кПа;

П – гидросопротивление погонного метра трубы;

L – длина трубопровода в наибольшем из отопительных контуров, м;

Σk – коэффициент запаса мощности, составляет 1,10-1,15.

Поскольку напор обычно задается в атмосферах, то напомним: 1000 кПа ≈ 1 атм. По расчетным данным нужно правильно сделать выбор параметров циркуляционного насоса.

Установка циркуляционного насоса

Здесь сразу обращаем ваше внимание на то, как правильно установить циркуляционный насос: вал обязательно нужно располагать горизонтально и никак иначе

Имейте в виду, что если располагать вал по вертикали, то производительность упадет до 30%.

Давайте же посмотрим на основные моменты установки в систему отопления.

В линии до насоса желательно установить фильтрующий элемент, а до и после него краны. Они необходимы на тот случай, если с ним что-то случится и потребуется его демонтаж. В таком случае вы спокойно перекроете краны и снимете устройство, без слива жидкости из системы.

Второй особенностью является следующее. Если в котле не имеется встроенного насоса, то дополнительный циркуляционный желательно поставить до котла, т.е. в трубопроводе обратки. При таком расположении он будет нагнетать воду в нагревающее устройство. К тому же он обрабатывает жидкость с более низкой температурой, а это снижает его износ.

Другим моментом установки перед котлом является такой момент: в верхней части котла (особенно напольного) может скапливаться воздух. При установке прибора на выходящем трубопроводе, то он станет вытягивать воду из него, тем самым может возникнуть небольшой вакуум, а это одна из причин закипания. При монтаже насоса на входе, жидкость будет вталкиваться внутрь и образование воздушных пространств исключено.

Параметры насоса

Помимо наличия дополнительных функций и типа, насосы отличаются исходными параметрами. А именно, производительностью и напором. Поскольку в систему нужно будет подавать воду, производительность будет равняться делению мощность отопительного контура, умноженной на 0.86 и разнице температуры подачи и температуры теплоносителя в обратке. Эта разница составляет, как показывает практика, 500.

При наличии в системе нескольких контуров необходимо определить производительность каждого из них и суммировать полученные результаты между собой.

Создаваемый напор зависит от гидравлического сопротивления трубы, ее длины и коэффициента запаса мощности. Для расчета напора необходимо сложить произведение гидравлического сопротивления одного метра трубы на ее длину с коэффициентом запаса мощности и разделить все на 1000. Напор необходим для нормальной циркуляции теплоносителя в системе.

Такой параметр, как мощность, зависит от квадратуры. Существуют таблицы соответствия отапливаемой площади и требуемой мощности насоса. При их расчете полагают, что дом нормально утеплен и не находится гораздо севернее или южнее средней полосы. Специалисты рекомендуют к этому параметру добавить еще порядка 20% на случай сильных морозов.

Wilo – бюджетный вариант качественного электрооборудования

Циркуляционные насосы Wilo несколько дешевле, нежели оборудование компании Grundfos. Производитель из Германии изготавливает эти аппараты из антикоррозийных материалов. В них предусмотрено ручное переключение мощности и частоты вращения ротора.

Они имеют встроенный жидкокристаллический дисплей и термостат. Бесшумные и компактные с малым потреблением электроэнергии они зарекомендовали себя в бытовых и промышленных устройствах.

Их удобно подключать к рабочему месту, а также демонтировать. Двигатель имеет специальную защиту от перепадов напряжения в электрической сети.

Технические показатели моделей

Насосы с максимальной частотой вращения ротора 2850 об/мин выпускают одинарные серии «Star», одинарные серии «Тop» и двойные серии «Star/Top». Условный проход в зависимости от типа составляет от 15 до 100 мм. Температура рабочей жидкости от -20С° до 130С°. Рабочее давление составляет от 6 до 10 Атм. Конструкцией предусмотрена трехступенчатая регулировка частоты вращения ротора.

Ими может отапливаться площадь от 200 до 2200 м2. Установочная длина их составляет от 180 до 250 мм. Потребляемая мощность электродвигателя от 49 до 580 Вт. Присоединение к трубопроводу возможно как дюймовой резьбой, так и фланцевым соединением. Производительность в зависимости от модели варьируется от 1,2 до 12 м3/час. Напор составляет от 1 до 7,5 метра. Напряжение питающей сети может быть 220 или 380 В.

Чтобы правильно подобрать любой вид электрооборудования надо в первую очередь изучить производителя и технические характеристики, сопоставлять их с характеристиками систем, в которых это оборудование будет работать. Лишь в этом случае вероятность ошибки в выборе сводится к минимуму и тем самым повышается надежность системы отопления пола.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.
	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Система водяного теплого пола: как устроена?

Система включает в свой состав следующие обязательные компоненты:

• источник тепла (котел, стояк централизованного отопления);
• теплоноситель (вода, тосол, масло и др.);
• трубы обогрева;
• утеплитель;
• управляюще-распределительное устройство;
• насос циркуляционный.

По разветвленной сети трубопроводов, расположенных на полу под покрытием, циркулирует теплоноситель. Источником тепла обычно выступает газовый котел.

Использование водяных полов в квартирах с источником тепла, подающимся централизованно по стояку, допускается в домах с поквартирной горизонтальной разводкой отопления.

Схема обустройства теплого пола

С целью одинакового прогрева полов трубы размещают на не большом расстоянии между собой (100-200 мм). У стен расстояние между трубами оставляют меньше чем в центре помещения. Раскладка труб проводится по двум схемам:

• змейкой – ассоциируется с трассой слалома или зигзагом;
• улиткой – напоминает спираль.

Теплоноситель, прогретый до температуры 35-45 градусов, проходя по трубопроводу, теряет температуру. Оптимальная длина трубопровода (петли) до 120 м. Этого хватает для покрытия помещения площадью до 20 м2. Для больших помещений монтируют несколько трубопроводов. К источнику тепла их подсоединяют параллельно через коллектор, который располагают в специальном шкафу. В нем же устанавливают запорную и управляюще-регулирующую аппаратуру (манометры, термостаты, сливные краны, датчики расхода, воздушные клапаны), а также насосы.

Что еще нужно учесть

Когда вы определили необходимую силу напора насоса и его производительность можете считать, что полдела сделано. Теперь следует уточнить дополнительные условия эксплутации циркуляционного насоса. Таковыми являются тип предполагаемого теплоносителя и его температура.

Выбирая насос, обязательно обратите внимание на такой немаловажный показатель, как шум от его работы. Смазка ходовых частей в современных насосах состоит из протекающей жидкости, благодаря которой минимизируется уровень шума

Также называется технологией «мокрого ротора».

Обзор и монтаж циркуляционного насоса.

Виды циркуляционных насосов

Инженерные особенности устройства циркуляционных насосов для теплого водяного пола во многом зависят от требуемой мощности. Для бытовых и промышленных потребностей применяются два типа агрегатов.

Циркуляционный насос GRUNDFOS

С «мокрым» ротором

За счет размещения крыльчатки насоса в непосредственной близости к ротору (в большинстве случаев в одном корпусе) появляется возможность минимизировать внешние размеры. Для предупреждения попадания воды в электродвигатель на вал привода установлены надежный сальник из модифицированной особо прочной и износостойкой резины. В некоторых случаях предусмотрена установка двойной гидрозащиты. Насос очень компактный, устанавливается непосредственно в отапливаемых помещениях. Гарантированной мощности достаточно для обслуживания отопительной системы помещений общей площадью до 400 м2. Насосы обладают низкой шумностью, работают от однофазной сети напряжением 220 В. Имеют относительно высокую производительность и низкое потребление электрической энергии, корпус полностью герметичный с небольшим весом. Такие характеристики позволяют устанавливать насос непосредственно на трубопроводах, дополнительной фиксации на несущих поверхностях не требуется. Для исключения возникновения рисков поражения током электропроводка, обмотки и корпус имеют повышенную защиту. Для предупреждения перегрева обмоток статора и ротора вследствие длительного периода работы на критических значениях мощности установлено биметаллическое тепловое реле.

С «сухим» ротором

Насосы с сухим ротором имеют повышенные мощности и соответствующие габариты

Насос с сухим ротором

се элементы гидравлического насоса располагаются в отдельном корпусе. Мощные насосы, могут обслуживать большие квартиры или несколько одновременно. Для установки требуется наличие специального технологического помещения, монтируются на отдельной раме. Имеют большой вес, показатели шумности не позволяют устанавливать такие агрегаты в жилых помещениях. Для отопления частных зданий применяются крайне редко, встречаются только в системах для больших коммерческих и производственных помещений. Питаются от трехфазного тока напряжением 380 В, имеют полный комплект защитной электрической арматуры.

Насосы с сухим ротором

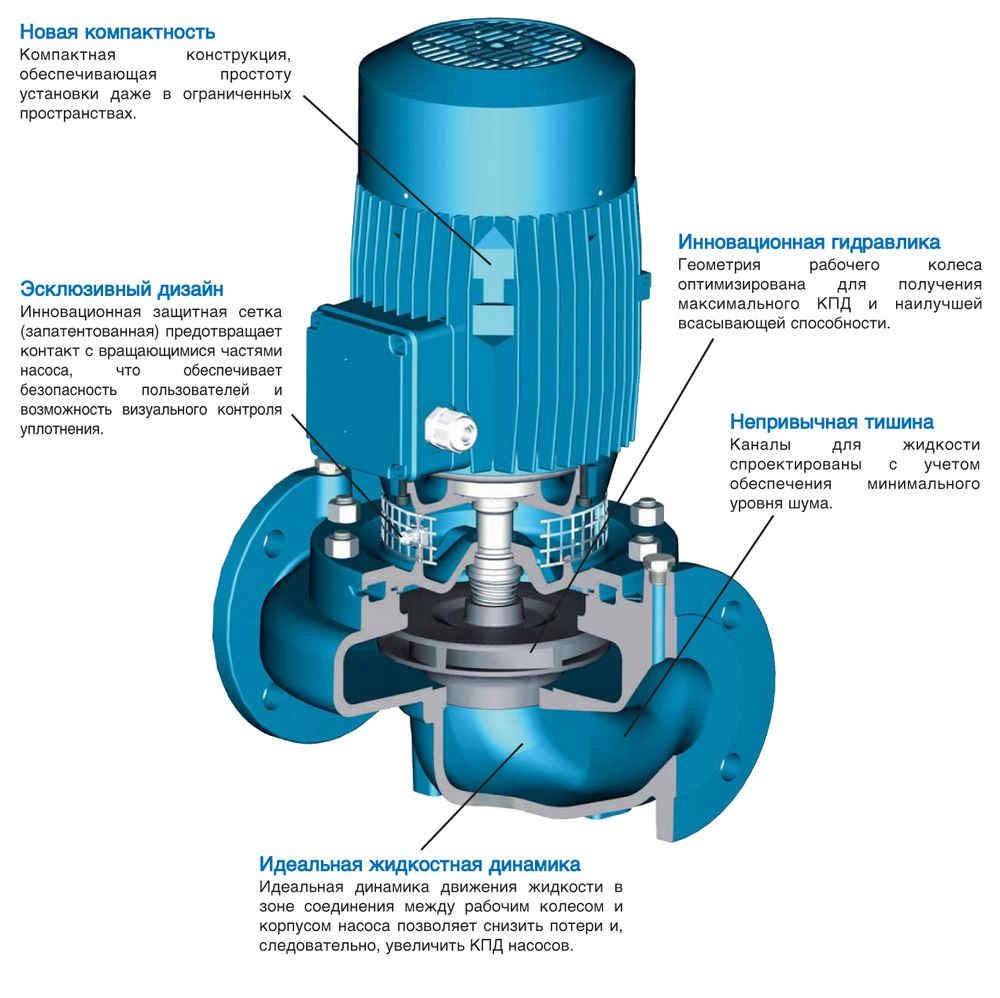

Насос с сухим ротором – строение

Классификация насосов для теплого пола

Производительность

При выборе насоса для обогрева полов учитывают несколько параметров. Один из них – производительность (или расход). В упрощенной трактовке правильно подобранный агрегат за час работы обязан перекачать тройной объем находящейся в рабочем контуре жидкости.

Рассчитать производительность можно по формуле, зная температурные значения теплоносителя в подающей трубе (t_п,°С) и обратке (t_о,°С), а также мощность всего отопительного контура (Р_h,кВт). Если рабочей жидкостью выбрана вода, формула имеет следующий вид:

Q=0,86*P_h/Δt,

где Δt=t_п–t_о – разница температур (обычно это 5°С).

Значение мощности во многом определяется отапливаемой площадью, регионом проживания, наличием и качеством утепления постройки. Для упрощения расчетов существуют таблицы и онлайн-калькуляторы. Рекомендуется значение параметра взять с 20%-ным запасом (с учетом возможных аномальных морозов). В этом случае износ насоса сокращается, а срок эксплуатации увеличивается.

Маркировка

Нанесенная под названием насоса буквенно-цифровая маркировка помогает быстрее определиться с нужной моделью изделия и узнать многие его рабочие характеристики. Для примера рассмотрим обозначение популярных насосов Grundfos. Так, в надписи UPS D 25-60 F 130 следующие значения букв и чисел:

• UP – обозначение типа насоса. В данном случае это циркуляционный.
• S – трехскоростное исполнение.
• D – спаренный.
• 25 – диаметр подключаемого трубопровода (мм).
• 60 – высота (в дециметрах) подъема жидкости – мощность.
• F – фланцевый тип соединения с трубами контура. Отсутствие индекса означает резьбовое соединение.
• 130 – монтажный габарит (установочный размер), мм.

Строение циркуляторного насоса

По индексам маркировки также можно узнать, из какого материала выполнен корпус. Если, например, из нержавейки – N, из бронзы – B, отсутствие индекса – из чугуна. На фронтальной поверхности (ниже) приводятся электрические характеристики, защитное исполнение, предельные значения давления и температуры, направление перемещения теплоносителя.

Материал корпуса

Система, в которую также включают циркуляционный насос, является замкнутой с минимальным процентом присутствующего кислорода. Если материал труб выбран правильно, и в качестве теплоносителя залита нейтральная дистиллированная вода, выбору удовлетворяют все доступные варианты исполнения корпуса – из нержавеющей стали, литого чугуна, бронзы или полимеров.

Присутствие в контуре окислителя ограничивает применение конструкционных материалов. Чугун сразу исключается. Чтобы вообще не задумываться о проблеме присутствия окислителя в трубопроводе и возможных последствиях, выбирают изделия с корпусом из прочного полимера или нержавеющей стали.

Напор (мощность) и расход – расчет показателей

Производительность (расход) насоса уже рассматривалась и приводилась формула для ее определения (можно пользоваться универсальными таблицами). Другая важная характеристика изделия – напор – количество энергии, передаваемое проходящей через него жидкости, благодаря которой поток теплоносителя преодолевает гидравлическое сопротивление труб и других элементов греющего контура.

При рассмотрении маркировки это была цифра 60, обозначавшая максимальный уровень подъема водяного столба на 6 м (или 0,6 атм.). На величину напора влияет конструкция насоса, вязкость теплоносителя (во многом зависит от температуры и выбора жидкости – вода, масло, антифриз), скорость крыльчатки. Определить требуемый напор помогают специальные таблицы. Самостоятельно вычислить значение параметра (кПа) можно по формуле:

Н=(П*L+ΣK)/1000, в которой:

• L, м – длина труб;
• П, Па/м – коэффициент гидравлического сопротивления метра трубы;
• К – запас мощности (коэффициент).

Соотношение для перевода полученного значения в атмосферы: 100кПа=1атм.

Внимание! Цены могут изменяться

Зачем нужен насос

Особенностью водяного пола является то, что длина трубы может превышать 1 м при диаметре максимум 2 см. Таких контуров в системе несколько. Затрудняют циркуляцию жидкости и повороты, которых в системе достаточно много. Обеспечить хорошую циркуляцию можно только оснастив систему водяного теплого пола насосом

Остановимся подробнее на том, как правильно выбрать насос, и на какие моменты следует обратить особое внимание

Производители предлагают самые разные модели. Они отличаются функциональностью и, естественно, ценовой политикой. Не стоит останавливаться на бюджетных вариантах. Они не имеют дополнительных возможностей и, как правило, не долговечны.

Желательно, чтобы насос для теплого пола имел функцию переключения скоростей. Оптимальный вариант – трехскоростной насос. Это позволит поддерживать в системе нужную температуру. Вода подается в систему с определенной скоростью. Естественно, и движение по системе осуществляется с той же скоростью.

При понижении температуры в помещении теплоноситель будет отдавать больше тепла, а, следовательно, быстрее охлаждаться. И температура жидкости в трубах понизится. Чтобы этого не произошло нужно увеличить скорость подачи теплоносителя в систему. Таким типом устройства можно управлять вручную.

Если же хочется сделать все таким образом, чтобы система функционировала самостоятельно, то можно автоматизировать механизм. Сегодня для этого есть все необходимое.

Что касается типа оборудования, то для водяного пола лучше приобрести циркуляционный насос. Такое устройство подает жидкость в систему с заданной скоростью. При этом не образовывается избыточное давление.

Есть насосы с мокрым и сухим ротором. Первые не отличаются большой мощностью. Поэтому для большого помещения не подойдут. Максимальная квадратура, которая им по силам – 400 кв.м. К достоинствам такого типа оборудования можно отнести низкое потребление электроэнергии и надежность. Также следует отметить, что насосы с мокрым ротором работают очень тихо.

Если площадь помещения превышает 400 кв. м., то систему нужно оснастить наосом с сухим ротором. Во время эксплуатации такого агрегата необходимо систематически проводить техническое обслуживание. А именно, чистить и смазывать.

Еще один момент, на который стоит обратить внимание при выборе устройства – наличие выпускного вентиля. Если система теплого пола оснащена кранами для спуска воздуха, то наличие вентиля не является обязательным. Если же нет, то попавший в трубы воздух будет мешать циркуляции воды

Если же нет, то попавший в трубы воздух будет мешать циркуляции воды.

Отличаются насосы не только своими характеристиками, типом и функциональными особенностями, но и внешним видом. Производители предлагают насосы, корпуса которых изготовлены в чугуне, нержавейке или полимерном материале. Если система полностью герметична, то по большому счету можно выбрать любой вариант. Если же по поводу герметичности есть сомнения, то чугунный вариант не подойдет. Под воздействием воздуха металл начнет окисляться, что приведет к неисправности агрегата.

Особое внимание следует обратить на маркировку прибора и его габариты. Маркировка насосов предполагает наличие двух цифр, написанных через дробь. Первая указывает на диаметр входных или выходных отверстий

Значения указываются в миллиметрах. Вторая цифра указывает на высоту подъема. В маркировке присутствует еще одна цифра, написанная через дефис от первых двух. Она указывает на монтажную длину

Первая указывает на диаметр входных или выходных отверстий. Значения указываются в миллиметрах. Вторая цифра указывает на высоту подъема. В маркировке присутствует еще одна цифра, написанная через дефис от первых двух. Она указывает на монтажную длину.

Ну и, конечно же, стоит поговорить о производителях. Лучше всего себя зарекомендовали европейские фирмы. Экономить на оборудовании не стоит. Именно насос можно назвать «сердцем» системы. Поэтому есть смысл приобрести оборудование от немецких производителей.

Насос для теплого водяного пола

Насос для теплого водяного пола – не самый дорогостоящий, но обязательный элемент системы отопления, от которого во многом зависит эффективность ее работы (теплоотдача и экономичность).

Это устройства, принцип работы которых основан на создании центробежной силы.

По сути, основными элементами агрегата являются:

• корпус (в зависимости от размеров и мощности агрегата может изготавливаться из полимерных материалов, нержавеющей стали и чугуна);
• вал с крыльчаткой, обеспечивающий затягивание и проталкивание жидкости;
• электромотор, заставляющий ротор (вал) вращаться.

Какой насос выбрать?

1. Как понятно из названия, циркуляционные насосы обеспечивают циркуляцию теплоносителя по системе. При этом для работы с обогреваемыми полами применяются два типа:

   с мокрым ротором, когда создающая вращение, затягивающая и под давлением проталкивающая по трубам воду крыльчатка расположена внутри корпуса агрегата и находится в непосредственном контакте с нагретым теплоносителем;

Циркуляционные аппараты с мокрым ротором, благодаря особенностям своей конструкции, отличаются более компактными габаритами и доступной ценой.

При этом жидкость-теплоноситель выполняет для них одновременно роль смазки.

Выбирать циркуляционный насос стоит исходя из площади отапливаемой поверхности, а также от площади жилища в целом. Устройства с мокрым ротором не характеризуются высокой мощностью и производительностью, а потому для обустройства системы водяного встроенного отопления жилища площадью более 400 квадратных метров не пригодны.

Более мощными, подходящими для работы с системах обогрева промышленных комплексов и многоквартирных домов представляются циркуляционные насосы с сухим ротором, вынесенным за корпус агрегата. Однако высокая производительность устройства требует и постоянного профессионального обслуживания. Это обеспечит высоконагруженному аппарату стабильную длительную работу без перебоев.

Также отвечая на вопрос о том, какой ставить насос на теплый водяной пол, стоит проанализировать условия работы агрегата. Устройство контактирует с водой. При этом абсолютной герметичности системы отопления достичь нереально, и в трубах, а также в насосе скапливается воздух, в результате чего происходит окисление и коррозионное разрешение. В связи с этим на устройства, выполненные в чугунном корпусе, смотреть нужно в последнюю очередь как они изготовлены из материала, подверженного окислению.

Для наиболее простых, не используемых постоянно систем отопления вполне подойдут недорогие односкоростные варианты, в то время как для возможности регулирования подачи теплоносителя и температуры лучше отдать предпочтение более дорогим двух- и трехскоростным моделям.
Поскольку проникающий в систему и скапливающийся воздух нуждается в сгоне, лучше организовать водяной теплый пол с циркуляционным насосом, имеющим на корпусе специальную откручивающуюся гайку, позволяющую спустить воздух из системы, тем самым повысив эффективность обогрева.
Подбор агрегата по параметрам маркировки.

Зная, как выбрать насос для теплого водяного пола правильно, можно исключить такие проблемы как финансовые потери из-за переплаты за устройство большой мощности при требуемой меньшей, либо же связанные с низкой эффективностью и недолговечностью устройства при интеграции в систему, требующие замены агрегата на новый подходящий.

Прежде всего, необходимо ориентироваться на параметры напора и производительности, а также мощность контура теплого водяного пола.

Производительность

Для определения требуемой производительности циркуляционного насоса необходимо мощность контура (кВт), помноженную на постоянный коэффициент 0,86 (для воды, для иных сред другие значения), разделить на разницу температур теплоносителя на входе и выходе.

Значение производительности определяется по каждому контуру отопления отдельно, после чего полученные показатели складываются в один общий.

Это и будет итоговая требуемая производительность устройства.

Для двухэтажного дома лучше спроектировать и смонтировать на каждом этаже по системе контуров, подключенных к отдельному коллектору с насосом.

Эффективность работы отопления будет выше, нежели при одном общем коллекторе и одном мощном насосе.

Напор

Характеристика мощности насоса, описывающая его способность выталкивать воду в вертикальном направлении, называется напором и измеряется в метрах водяного столба или атмосферах. Для одноэтажных частных домов подойдут устройства с напором 0,6 атм или 6 м.в.с.

Насос не должен работать на износ, а потому подбирать его следует, ориентируясь на указанные в его маркировке средние значения.
