Описание и характеристики
Знакомство с насосными установками от компании Алко следует начать с модели Alco 1000. Она считается одной из самых оптимальных для использования в условиях огорода и дачи. Эти устройства относительно недорогие и могут быть по карману многим дачникам, которые желают сделать полив своих растений наименее затратным в плане физических сил.
Характеристики модели Алко 1000:
- Показатели мощности достигают полноценных 800 Вт.
- Высота всасывания. Этот показатель показывает, с какой глубины может быть произведен забор воды для работы насоса – максимально 9 м. В среднем высота варьируется от 8 до 9 м для наиболее удобной работы.
- Дальность подачи также измерена специалистами и достигает 27,5-28 м.
- Производительность до 3600 л/ч, что позволяет создать на участке одновременно более 5-8 точек водного доступа и/или установить поливальную систему.
- Длительный срок эксплуатации, по сравнению с моделями других производителей.
Доступен несложный ремонт небольших неполадок. Это значит, что при небольших поломках ремонт можно произвести своими руками. Таким образом, можно смело утверждать, что при решении, какую насосную систему покупать для своего участка, стоит не сомневаться и брать эту модель.
Насосы и эжекторы
В комплектных станциях применяются насосные установки со следующими видами насосов:
- центробежными (одноступенчатыми — одно рабочее колесо, многоступенчатыми — несколько рабочих колес);
- вихревыми.
Наиболее известен и распространен центробежный вид, относящийся к типу динамических насосов, имеющих постоянное соединение входа жидкости с выходом. Вход перекачиваемой жидкости расположен на оси агрегата, выход – на максимальном удалении от оси. Внутри рабочей камеры располагается рабочее колесо из двух параллельных дисков с центральным отверстием, между которыми вдоль окружности под постоянным углом к радиусам расположены лопатки. Вращаясь, они придают частицам жидкости вращательное движение, вызывающее воздействие центробежной силы (отсюда и название!), отбрасывающей жидкость к периферии рабочей камеры, где находится выходной патрубок. Вблизи оси образуется область разрежения, характеризующаяся низким давлением, обеспечивающим постоянное всасывание жидкости.
Напорно-расходная характеристика центробежного насоса H=f(Q) существенно нелинейна (напор быстро падает) в области больших расходов Q. Этого недостатка лишены центробежные многоступенчатые агрегаты, отличающиеся повышенной мощностью, большими максимальными расходами, малошумностью, позволяющей устанавливать оснащенные ими станции непосредственно внутри дома.
Линейка популярных станций Aquario с одноступенчатыми центробежными насосами, насчитывающая около трех десятков модификаций, имеет диапазон мощностей агрегатов от 550 Вт до 1150 Вт, диапазон максимальных расходов Q_max от 40 л/мин до 80 л/мин, диапазон максимальных напоров H_max от 38 м до 54 м.
Станция Aquario с одноступенчатым центробежным насосом.
Вихревой насос также относится к динамическому типу, но жидкость через него протекает по рабочему каналу, имеющему форму кольца, охватывающего периферию рабочего колеса, напоминающего зубчатую шестерню. Отличительной особенностью такого механизма является близкое расположение входного и выходного патрубков, однако чтобы пройти от первого ко второму, жидкость протекает вдоль всей длины кольцевого канала, закручиваясь множеством вихрей (отсюда и название). Напорно-расходная характеристика вихревого насоса H=f(Q) строго линейна во всем диапазоне изменений расхода Q.
Любые вихревые насосы очень чувствительны к песку в воде, максимальный размер твердых частиц не должен превышать 0,1 мм (центробежные агрегаты некритичны к частицам до 1 мм). Производители не рекомендуют устанавливать их на источники воды с песком: песочные скважины, заиленные колодцы. Данные механизмы весьма просты в эксплуатации и ремонте, легко разбираются/собираются домашними умельцами, отличаются невысокой стоимостью.
Линейка станций Aquario с вихревыми насосами, насчитывающая девять модификаций, имеет диапазон мощностей агрегатов от 430 Вт до 760 Вт, диапазон максимальных расходов Q_max от 35 л/мин до 40 л/мин, диапазон максимальных напоров H_max от 35 м до 55 м.
Станция Aquario с вихревым насосом.
Составные части насосной станции
Ремонт насосной станции водоснабжения своими руками нужно начинать с изучения узлов агрегата и принципа работы. Составляющие:
- Агрегат, который качает воду из источника – скважины или колодца. Чаще всего это поверхностное оборудование, которое поддерживает одинаковое давление в системе.
- Труба, опущенная в воду, через которую насос всасывает жидкость. На конце трубы обычно имеется обратный клапан, чтобы после остановки двигателя вода не стекала обратно в скважину.
- Гидроаккумулятор с резиновой мембраной внутри. В него закачивается определенное количество воздуха. Другая половина занята резиновой грушей, в которую поступает жидкость. При достижении нужного давления воздух давит на мембрану, и она выталкивает воду в трубы для подачи в дом.
- Манометр и реле относятся к блоку управления станцией. Задача реле – отдавать сигналы на включение/выключение двигателя. На мониторе манометра можно визуально оценивать уровень давления. Есть нижний порог давления – он настраивается на этапе производства, есть верхний, который устанавливает мастер, исходя из размеров дома и высоты, на которую нужно поднять жидкость.
Если ломается один узел, проблема может затронуть другие.
Работает насосное оборудование следующим образом: при включении двигателя насос начинает закачивать воду в систему. При достижении верхнего порога давления, контакты реле размыкаются и оборудование отключается. В доме в этот момент включен кран или какое-либо устройство, потребляющее воду. Как только давление снижается до нижнего порога, реле снова срабатывает и двигатель включается, станция начинает закачивать новую порцию воды.
Функции насосной станции
Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.
Подобным агрегатам доступно решение многих задач – надежное постоянное водоснабжение дома или дачи, эффективный и простой полив, ощутимое снижение затрат на электроэнергию и экономия человеческих сил. Мощные электродвигатели, создающие стабильное постоянное давление, возможность откачивать воду из колодцев и цистерн, надежная защита от работы на «сухом ходу», легкий, без привлечения специалистов, монтаж, низкий шумовой эффект – это все способствует повышенному комфорту и долговременной эксплуатации.
Самые простые и относительно недорогие насосы или станции Ал-ко можно приобрести по приемлемой цене, поскольку при изготовлении производитель использует классическую и недорогую схему управления. Но такие модели не имеют защиты от холостого хода. Потребуется докупить автоматические сенсоры, которые отслеживают состояние потока воды.
Современные модели, например, Ал 1000, представляют собой «умные» агрегаты для водоснабжения дома или дачи. Электроника полностью контролирует работу станции. Автоматика защищает насос при возникновении нештатной ситуации и, естественно, от работы на холостом ходу. Цена такого агрегата будет выше дешевых аналогов, но как показывает практика, защищенная станция имеет большой срок эксплуатации, потому что не подвергается предаварийным нагрузкам.
Каждая модель насосной станции Алко 1000, которая применяется для водоснабжения частного дома или дачи, оснащена специальным фильтром, который не допускает проникновения внутрь корпуса песка и различных абразивных примесей. Они могут помешать нормальной работе, или вовсе привести в негодность сам насос. Сам фильтр промывного типа, а картридж многоразового использования. На корпусе фильтра установлена прозрачная крышка, которая дает возможность контролировать степень загрязнения, и вовремя промывать фильтр.
Устройство и принцип работы КНС
Устройство современных КНС следует рассматривать в двух основных вариантах:
- сололифт;
- канализационная станция для дома или коттеджа.
Принципиальных различий между этими устройствами нет. Но сололифты являются единым готовым оборудованием, которое можно купить в интернете и самостоятельно подключить, а канализационные станции формируются из отдельно продающихся частей под конкретный проект внешней канализации.
Компактные мини-станции
Портативные КНС типа «Сололифт» имеют компактный вид и устанавливаются вблизи сантехнического оборудования. Его устанавливают либо в подвале дома, либо в самом санузле.
Сололифт обеспечивает отведение канализационных стоков по мере их поступления в корпус устройства (+)
Основными конструкционными узлами сололифта являются:
- герметичный корпус с патрубками и отверстиями;
- двигатель;
- крыльчатка с режущей кромкой;
- автоматика.
При поступлении воды в устройство срабатывает автоматика и включается двигатель. В результате происходит перекачивание жидкости из внутреннего резервуара в напорную трубу. Крыльчатка дополнительно измельчает крупные фрагменты для эффективного отведения взвешенных частиц и предупреждения засора.
При подключении к мини-КНС с помощью тройников большого количества канализационных подводов необходимо учитывать, что производительности насоса может не хватить для перекачки поступающей жидкости (+)
Корпус сололифта может иметь 2-5 отверстий для подключения сантехнических приборов. Сверху устройства располагается воздушный клапан, который обеспечивает подсос воздуха извне при работе насоса. Это предотвращает срыв гидрозатвора в сифонах домашнего оборудования.
Производительность портативного мини-КНС стандартна и теоретически рассчитывается, исходя из количества подводящих труб. После покупки оборудования достаточно подключить напорный шланг и канализационные трубы к корпусу солофита, а потом включить его в розетку.

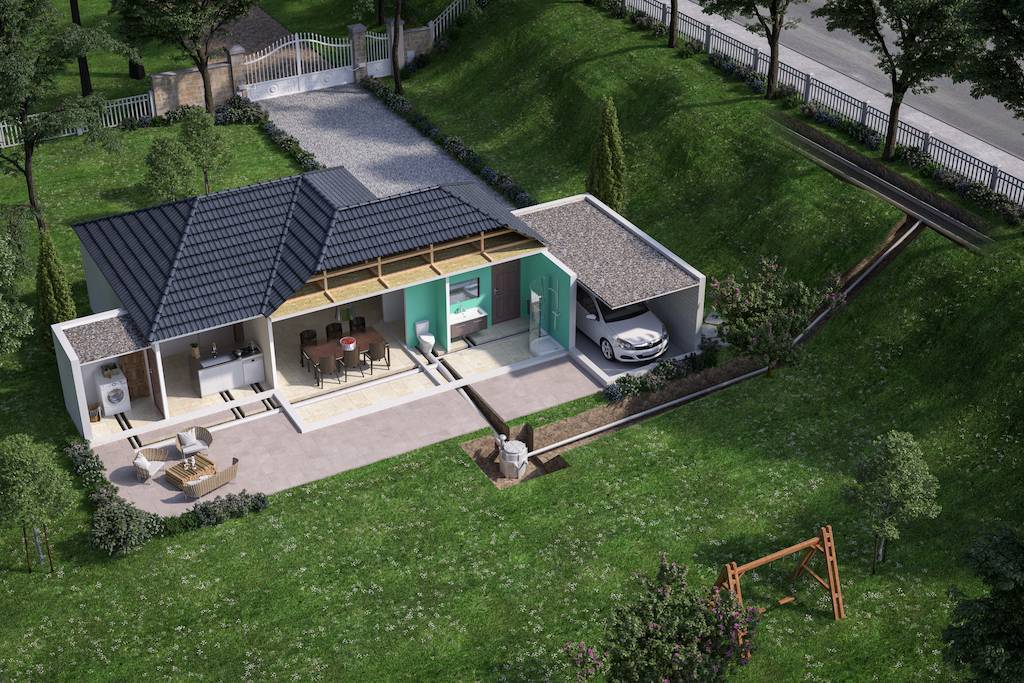

КНС для загородного дома
Насосная станция для частого дома обычно имеет внушительные размеры и вкапывается в землю. Готовых конструкционных решений такого типа в интернете найти не удастся, а для определения ориентировочной стоимости оборудования необходимо созваниваться с менеджерами магазинов или оставлять заявку на сайтах продавцов.
Более долговечными являются емкости из стекловолокна и пластика. Они не требуют какого-либо ухода и прослужат минимум 50 лет. Станция представляет собой загерметизированную емкость с насосами внутри.
Основными элементами КНС для дома являются:
- Накопительный бак из пластика, стекловолокна, бетона или металла объемом в несколько кубометров.
- Фекальный насос. В ежедневно работающих станциях ставят два насоса: рабочий и резервный, задача которых состоит в подъеме сточных вод на определенный уровень для дальнейшего их продвижения по трубам самотеком.
- Система самотечных водопроводов (подводящих и напорных отводящих), объединяющих внутреннюю канализацию, КНС и последующий коллектор. Система снабжена задвижками и обратным клапаном, который позволяют жидкости течь только в одном направлении.
- Автоматика с поплавковыми выключателями. Рекомендуется установка одновременно 3-4 поплавков, каждый из которых способен включать насос. Стоят они недорого, поэтому экономить на них не стоит.
Крупные домашние КНС имеют принцип работы, несколько отличающийся от сололифта. Резервуар для стоков закапывается в землю и подсоединяется к сливной трубе внутренней канализации. При достижении уровнем канализационных сточных вод установленного регулировкой уровня, поплавковый механизм замыкает сеть и включает насос.
Перекачка воды останавливается лишь при достижении поплавком уровня, гораздо ниже того, который привел к его включению. Такая схема позволяет реже включать насосное оборудование, снижая эксплуатационные нагрузки.
Дополнительные поплавки предназначаются для включения резервного насоса. Уровень воды для их запуска устанавливается немного выше, чем для основного насоса.
Это позволяет перестраховываться и включать резервное оборудование только в случае неисправности основного.
Дополнительно КНС могут оснащаться такими устройствами:
- расходометр;
- решетчатые емкости для фильтрации крупного мусора;
- шкафы управления и регулировки;
- лестница для спуска в емкость;
- вихревой регулятор потока;
- сорбционные фильтры.
Выбор набора оборудования необходимо проводить только под контролем специалистов. Это позволит подобрать комплектующие элементы с максимально соответствующими друг другу характеристиками и продуктивностью.
Как работает станция
Работа канализационной насосной станции начинается, когда нижняя камера заполняется сточными водами выше заданного уровня. В этом случае станция активируется. Затем включаются насосы, которые перекачивают сточные воды в распределительный резервуар, после чего они попадают в трубопровод и в канализацию – таков принцип работы любой канализационной насосной станции.
Если в доме живут два-три человека, а количество отходов невелико, достаточно одного насоса. Если объем стоков увеличивается, можно подключить второе устройство. В этом случае станция переходит в режим максимальной нагрузки, что необходимо учитывать при проектировании системы очистки. Возможность использования одного или двух насосов одновременно дает возможность экономить электроэнергию, продлевая срок службы установки.
Если канализационная насосная станция не справляется с количеством воды, на операторский пульт поступает сигнал, который требует принятия решения по обслуживанию канализационной насосной станции.
Как рассчитать приемный объем
Проектирование канализационных насосных станций с погружными насосами требует проведения ряда расчетов и подбора оборудования. Для того чтобы обеспечить правильную работу насоса, необходимо произвести расчеты принимаемого объема. Для этого используются формулы производителя. Конечно, лучше, если эту работу выполнят профессионалы. Ведь типичный проект канализационной насосной станции требует сложных расчетов, таких как:
- Расход воды.
- Определение суточного графика поступления стока.
- Зная допустимое количество используемой жидкости, определите объем стоков, подлежащих сбросу.
- Определите минимальное и среднее значение.
- Определите напор.
И только после расчета насосной станции можно приступать к выбору модели насоса, учитывая наибольшее значение расхода и напора.
Далее составляется схема насоса и трубопровода для определения точки максимального напора, а также выполняется анализ работы агрегата в аварийных ситуациях.
Последним шагом в подготовке типового проекта КНС является определение объема резервуара. Для этого строится график, который отображает приток и отток воды одним насосом вместе со временем, прошедшим между наибольшим и наименьшим значениями притока.
Установка, пуск и наладка – как это происходит
Монтаж насосных станций нельзя назвать простым, ведь станции представляют собой довольно сложное оборудование, поэтому лучше доверить эту работу сотрудникам специализированных компаний.
Установка насосной станции должна производиться в котлован, размеры которого соответствуют указанным в сопроводительной инструкции. Дно котлована укрепляется железобетонными плитами или заливается бетонным раствором. Насосная станция крепится к этому основанию с помощью анкерных болтов.
Следующий этап – подключение трубопроводов: подающего и обратного. Монтажные работы завершаются подключением силовых кабелей в соответствии с проектной документацией насосной станции.
Установка насосов производится в соответствии с прилагаемым руководством, а после ее завершения проводятся пуско-наладочные работы. Они заключаются в установке и настройке датчиков, которые также выполняются при техническом обслуживании насосной станции. Нижний должен быть расположен на расстоянии 500 мм от дна, а третий и четвертый должны быть установлены таким образом, чтобы они срабатывали, когда сточные воды достигают дна входной трубы. Это необходимо учитывать при проектировании насосной станции.
Смотрите видео, установка и сборка:
https://www.youtube.com/watch
Кроме того, в процессе регулировки необходимо установить время работы второго насоса, оно не должно превышать 10 минут. Регулировочные работы выполняются двумя людьми – один из регулировщиков контролирует показания датчиков на панели, а другой их настраивает.
После регулировки производительность насоса проверяется экспериментально. Для этого из резервуара откачивается вода.
Обслуживание КНС
Многие задаются вопросом, можно ли проводить профилактические работы на канализационных станциях самостоятельно? Специалисты не рекомендуют проводить обслуживание канализационных насосных станций самостоятельно. Поскольку работа станции полностью автоматизирована, ее обслуживание состоит из плановых профилактических осмотров и регламентных работ, которые должны выполняться профессионалами в области технического обслуживания.
Достоинства насосного агрегата с гидробаком
Насос является основным узлом доставки воды из водозабора к месту ее потребления. Разберем устройство насосной станции водоснабжения и некоторые преимущества использования гидробака и гидроаккумулятора:
Для уменьшения количества включения насоса и обеспечения водопровода водой на случай отключения электроэнергии – применяется накопительный бак значительной емкости:
- он устанавливается в верхней точке, на чердаке;
- таким образом вода набирается в него, а потом самотеком сбегает к местам потребления, при этом образуется незначительное давление;
- однако этот метод требует прочного перекрытия и дополнительных затрат на монтажные работы;
- недостаточный напор в системе ставит под сомнение полноценную эксплуатацию сантехники, может привести к ее выходу их строя;
- постоянно сохраняется опасность затопления жилья.
Более современным вариантом является применение гидроаккумулятора, позволяющее добиться постоянного давления в системе:
- однако здесь сохраняется зависимость от электричества;
- можно приобрести автономный генератор и сделать для него автоматическое подключение и запуск;
- однако этот вариант требует дополнительных финансовых затрат.
Как видим, современные технологии позволяют предложить множество вариантов решения вопроса по обустройству домашнего водоснабжения вдали от центральной магистрали. Возможно применение обеих вышеуказанных вариантов в одной системе.
Таким образом остается возможность пользоваться достаточным напором при имеющемся электричестве, и использовать воду с меньшим напором при его отсутствии.
КНС — что это?
Канализационная насосная станция (КНС), предназначенная для перекачки сточных вод, представляет собой целый комплекс технического оборудования, в который также входят специальные накопительные резервуары. Эти станции используются в тех случаях, когда нет возможности перемещения сточных вод по канализационной системе самотеком. Например, станция необходима, когда сантехника расположена ниже уровня, на котором проложена канализационная труба.
Высокопроизводительная канализационная насосная станция представляет собой корпус в виде цилиндра, внутри которого установлено все необходимое оборудование.
Сегодня можно купить канализационные станции различных модификаций, которые отличаются друг от друга и техническими характеристиками, и дизайном, и сферой применения. Поэтому перед выбором таких установок, при необходимости, следует разобраться в их конструктивных особенностях, принципе работы, а также ознакомиться с основными типами такого оборудования и различиями между ними.
