Насосная станция Беламос: устройство, модельный ряд и отзывы

Технические характеристики популярных моделей

Ассортимент позволяет выбрать подходящую к индивидуальным условиям модель по разумной цене

В первую очередь обращают внимание на маркировку: в серию ХР и ХА входят насосы с корпусом из чугуна, ХК – говорит об использовании высокопрочного пластика, а ХI – о нержавеющей стали

Характеристики самых популярных по отзывам станций несколько различаются:

Belamos ХА 06 ALL способна работать в течение продолжительного времени. Устойчивость обеспечивается специальными ножками. Оборудована эжектором, но не имеет защиты от сухого запуска.Продуктивность – 47 литров в минуту, глубина погружения – 8 метров.
Belamos ХК 09 Е оснащена электронным блоком управления, контролирующим работу в автоматизированном режиме. Устройство мало весит, его удобно переносить благодаря специальной ручке. Продуктивность – 47 литров в минуту, глубина погружения – 8 метров. Невозвратный клапан не входит в комплектацию, но специалисты советуют его поставить.
Belamos ХI 08 ALL способна выдержать значительные нагрузки и рассчитана на бесперебойное функционирование. Объем аккумулятора – 24 литра. Производительность – 50 литров в минуту, глубина погружения – 8 метров. Есть эжектор, не укомплектована защитой от сухого запуска.
Belamos ХА 111 ALL отличается повышенной мощностью, длительной бесперебойной работой. Глубина погружения – 8 метров, производительность – 58 литров в минуту. Есть эжектор и устройство автоматического отключения при перегреве, защита от сухого запуска отсутствует.

Виды гидроаккумуляторов

Емкости различаются размерами, назначением, исполнением. Конструкция и функции баков остаются неизменными.

для горячей воды (красного цвета);
для холодной воды (синего цвета).

Отличие накопительных баков в материале, из которого изготовлена мембрана. В емкости, предназначенной для питьевой (холодной) воды, применяется безопасная для здоровья людей резина.

вертикальные модели – применяются для ограниченного пространства;
горизонтальный вариант используют в комплекте с наружным насосом, закрепляемым на корпусе.

Каждый тип устройств оборудован особым приспособлением для стравливания воздуха. В верхней части вертикальных гидробаков установлен клапан. Через него выпускают скопившийся воздух, предотвращая образование пробок в системе. В емкостях горизонтального типа предусмотрен узел из труб и шаровых кранов. Слив выполняется в канализацию. В баках объемом меньше 100 л клапаны и узлы слива не устанавливаются. Воздух удаляется во время профилактического обслуживания.

Насосная станция Belamos ХК 09 Е

Насосная станция Беламос данной модели имеет электронный блок управления, который необходим для контроля работы в автоматическом режиме. Ее широко используют для обеспечения водой загородных домов, а также для полива сада, газона. Корпус выполнен из пластика, поэтому устройство имеет небольшой вес, а удобная специальная ручка позволяет легко его переносить. Обратного клапана в комплекте нет, но специалисты рекомендуют его установить. Насос Belamos имеет следующие характеристики:

производительность — 47 л в минуту;
высота подъема — 42 метра;
глубина всасывания — 8 метров;
допустимая температура жидкостей — +35 градусов;
нет защиты от сухого хода и нет эжектора;
двигатель имеет защиту от перегрузок;
имеется встроенный фильтр.

Первый запуск

Выполнив монтаж водопроводной станции, следует ответственно подойти к первому ее запуску. Для этого следуйте инструкции:

В корпусе помпы выкрутите пробку и залейте жидкость.
Наполняется всасывающая труба. Убедитесь, что жидкость заполнила всё пространство.
Проверьте давление в гидроаккумуляторе, оно не должно понижаться. Если падает, значит обратный клапан не держит. Его увеличить можно автомобильным насосом. Если давление слишком большое, то через ниппель оно спускается.
После заполнения системы плотно закрываете пробку.
Помпу подключаете к электросети.
Удаляете воздух из оборудования, слегка приоткрыв вентиль.
Для этого агрегат должен проработать около трех минут. Через выходное отверстие начнет течь вода.
В случае когда жидкость не пошла, в помпу следует долить воды и повторить процедуру.

Для правильного запуска важно знать, как работает аппарат

Что такое бытовая насосная станция

Станции водоснабжения автоматические представляют собой комплекс оборудования для откачивания воды из источника, её подачи в водопроводную сеть и поддержании в ней требуемого давления. Они очень востребованы в частных домовладениях, на дачных и приусадебных участках.

Из чего состоит

Основные элементы насосной станции показаны на этой картинке:

Насосная станция: основные элементы

Само устройство состоит из:

Самовсасывающего поверхностного насоса с электромотором;
Гидроаккумулятора (накопительного бака);
Реле давления;
Соединительного гибкого шланга;
Блока управления.

Принцип работы

Расскажем подробнее о станции автоматического водоснабжения – как работает, что нужно учесть при её подключении и эксплуатации.

Упрощенно схема функционирования оборудования выглядит примерно так:

Насос через всасывающий патрубок качает воду из источника;
Вода подается в накопительный бак – гидроаккумулятор, состоящий из внешнего жесткого корпуса и внутренней резиновой емкости для воды;
Объем жидкости, которую он может принять, ограничен не только вместительностью бака, но и уровнем давления в нем;
Давление, при котором насос включается и отключается, устанавливается своими руками на специальном реле;

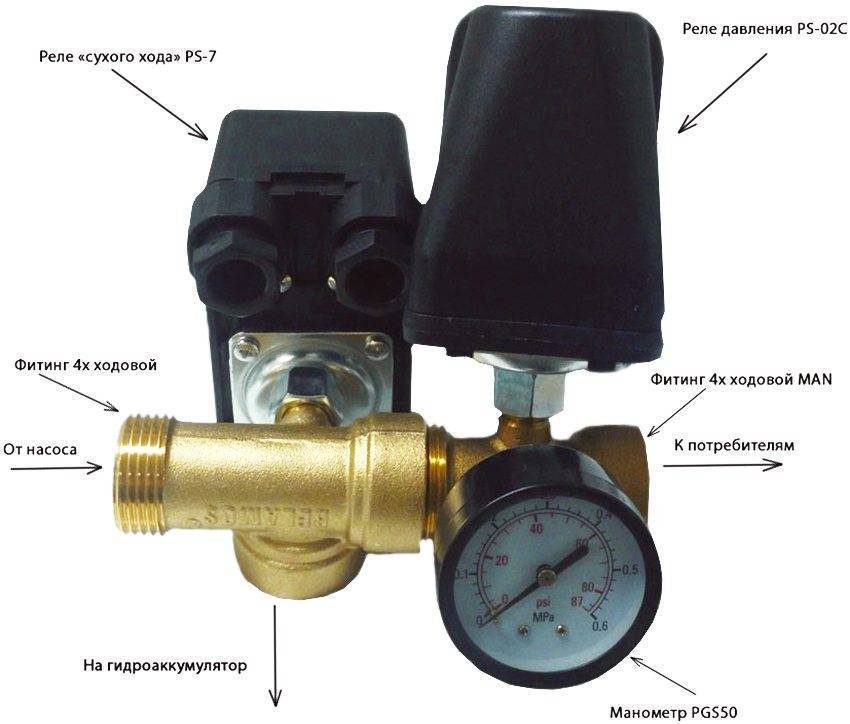

Реле давления и реле сухого хода повышают эффективность работы оборудования

При неработающем насосе вода поступает в систему из гидроаккумулятора до тех пор, пока давление в нем не достигнет минимального установленного уровня;
Как только это происходит, реле давления включает насос, и он качает воду в бак до достижения максимального давления.

Состояние внутренней емкости при минимальном и максимальном давлении

Объем гидроаккумулятора может быть разным. Его подбирают с учетом того, в каком режиме будет использоваться вода, и в зависимости от необходимого минимального её запаса.

Чем больше потребляемый объем, и чем чаще будут происходить включения кранов и приборов, тем больше должна быть и емкость бака. Это позволит уменьшить количество включений и выключений насоса в единицу времени, продлит срок его службы, и ремонт станций автоматического водоснабжения потребуется нескоро.

Гидроаккумуляторы разной емкости

Большой накопительный бак стоит выбрать и в том случае, если случаются частые перебои с подачей электроэнергии, без которой насос не работает. Запаса воды в нем при экономном использовании хватит надолго.

Насосы на такие станции устанавливаются разных типов.

Самые распространенные – центробежные и вихревые:

Первые более «выносливые», так как могут перекачивать воду с механическими включениями размером до 1 мм.
Устройства вихревого типа гораздо требовательнее к качеству перекачиваемой жидкости. Размеры содержащихся в ней твердых частиц не должны превышать 0,1 мм.

Основной недостаток поверхностных насосов – это небольшая глубина всасывания. Они могут подавать воду только из неглубоких скважин и колодцев. Однако эту проблему помогает решить выносной эжектор – специальное устройство, ускоряющее поток жидкости за счет разности давлений.

Так как станции автоматического водоснабжения и их ремонт обходятся недешево, эти нюансы нужно учитывать при покупке, при необходимости оснащая систему дополнительными фильтрами

Также стоит обратить внимание на наличие в комплекте оборудования обратного клапана – он есть не у всех моделей. Обратный клапан устанавливается на всасывающем трубопроводе перед насосом, чтобы вода при его отключении не вытекала из системы обратно в источник

Схема подключения

Если вы хотите узнать, какими характеристиками обладает та или иная станция автоматического водоснабжения – инструкция вам в помощь.

Обзор вихревых насосов

Среди всех прочих моделей вихревые насосы Беламос серии ТМ10 – самые «нежные». Они не способны перекачивать жидкости с содержанием посторонних примесей более 40 г/м3, поэтому могут устанавливаться только в закрытые известковые скважины диаметром более 100 мм (диаметр корпуса 4 дюйма).

Прочность и надежность агрегатов обеспечивают такие конструктивные особенности, как изготовленный из нержавеющий стали корпус, латунная крыльчатка, герметично закрытый двигатель с масляным охлаждением.

Беламос ТМ10-60

Также электродвигатель снабжен встроенной автоматической защитой от колебаний напряжения в сети. Она срабатывает при перегреве обмоток, и снова запустить агрегат в работу можно только вручную, что уберегает его от поломок.

При всех этих положительных качествах и достаточных для бытового водоснабжения параметрах низкая цена насосов, не превышающая нескольких тысяч рублей, не может не радовать.

Наименование модели	Напор (высота подъема), м	Производительность, м3/ч	Мощность, кВт
ТМ10-Р	55	1,9	0,8
ТМ10-60	60	2,4	1,1
ТМ10-100	100	2,5	2,1

4 Какие ещё варианты автоматики есть у компании Джилекс?

Помимо блока автоматики, компания производит и менее популярные варианты автоматизации для насосной техники. Одним из таких вариантов является установка Джилекс Краб. Устройство отвечает за стабильное давление в магистрали снабжения, производит запуск и выключение насоса при необходимости. Кроме того, фильтрующий элемент очищает поток от твердых включений.

Джилекс Краб состоит из таких комплектующих:

Комплект для водоснабжения КРАБ-50 (бак, реле, фильтр)

полимерный гидрораспределитель;
бак-ресивер с объемом 24 или 50 л, покрытый антикоррозийной эмалью;
электрическое реле давления;
фильтр со сменным картриджем, отвечающий за очистку водного потока от примесей;
манометр;
два электрических кабеля;
специальный кронштейн для фиксации агрегата на стену.

4.1 Реле давления РДМ-5

Более простым вариантом автоматизации насосной станции является установка на нее специального реле РДМ-5. Компактный прибор монтируется в магистраль и соединяется с насосным аппаратом с помощью электрического кабеля. Провод фиксируется на контакты реле.

Принцип действия устройства заключается в следующем. Аппарат реагирует на уровень давления в линии. Если показатель ниже установленного значения – контакты соединены, ток подается на точку забора воды и жидкость заполняет трубопровод, пока давление не нормализуется. Когда уровень давления приходит в норму (данный показатель также выставляется пользователем) – контакты расходятся. Подача тока на скважинный аппарат прерывается и он выключается.

Минимальный и максимальный показатели, при которых срабатывает насосное устройство, выставляются пользователем. Осуществить их настройку можно с помощью двух гаек, которые фиксируют степень напряжения пружины. Более крупная гайка при вращении против часовой стрелки выставляет максимальный показатель давления, гайка поменьше при вращении позволяет настроить разницу между максимальным и минимальным показателем.

4.2 Поплавковый выключатель

Для дренажных, фекальных и поверхностных насосов для воды наиболее дешевым и практичным способом автоматизации является поплавковый выключатель. По сфере использования такие устройства делятся на легкие и тяжелые. Легким поплавком комплектуются дренажные модели, тяжелые поплавки устанавливаются на станции водоснабжения и водяные насосы.

Автоматика Джилекс в системе водоснабжения

Состоит конструкция из электрического кабеля длиной 3,5,8 или 10 м и пластикового поплавкового механизма. Внутри поплавка расположены два контакта, рычаг переключения и шарик, меняющий положение рычага. По количеству проводов выделяются двух и трехпроводные поплавки.

В варианте с двумя проводами, они напрямую подсоединены к контактам поплавка. Когда такой механизм поднимается с уровнем воды до обозначенного уровня, рычаг давит на контакты, они смыкаются и подают энергию на насос.

В моделях с тремя проводами поддерживается возможность включать точку забора в крайнем верхнем и в крайнем нижнем положениях. Для этого один провод идет на один из контактов, а два других провода в зависимости от положения выходят на второй контакт.

Принцип действия такого поплавкового механизма заключается в том, что устройство автоматически включает насос, когда уровень воды поднимается до выставленного показателя. В случае с двухпроводным устройством, поплавок наоборот размыкает контакты и отключает устройство, когда вода падает ниже нормы.

Особенности эксплуатации и обслуживания

Насосные станции Джамбо продаются уже готовыми к установке. Главное правило при монтаже — не запускать оборудование на сухую. Нужно обязательно залить воду в систему.

Перед постоянной эксплуатацией следует отрегулировать рабочее давление с помощью манометра.

Раз в год желательно смазывать рабочие узлы станции. Если эксплуатация в зимнее время не предусмотрена, технику демонтируют и убирают до следующего сезона.

Ежегодно желательно проверять оборудование: отслеживать герметичность труб, следить за зеркалом воды в источнике.

Чтобы избежать вибрации техники при работе, лучше ставить агрегат на прорезиненную основу. Она же будет несколько глушить шум работающего оборудования.

При любых поломках стоит обращаться в сервисный центр. Хотя станции Джамбо от Джилекс согласно отзывам ломаются крайне редко.

Пошаговая инструкция, как отрегулировать своими руками

Настройка проводится при выключенном электропитании. Для проверки результата станцию подключают к сети.

Инструменты

Регуляция системы производится выставлением реле. Инструмент для работы потребуется нехитрый:

торцевой или рожковый ключ;
отвертка.

Подготовка

Принцип его работы заключается в замыкании и размыкании электрических контактов. Поэтому вначале:

Выключают электропитание.
Отвинчивают отверткой шуруп, находящийся в колпачке.
Снимают с устройства кожух.

Процесс

Под крышкой реле находятся две пружины: большая и маленькая. Давление в водопроводе действует на них посредством мембраны. Именно от натяжения пружин зависит 2 положения реле.

Действия регулировки:

Затягивание гайки на большой пружине увеличивает давление выключения. Выбирают направление вращения гайки. 1 оборот гайки изменяет значение нижнего показания манометра приблизительно на 0,4 бара (1 атм. ≈ 1 бар). Ослабив или подтянув на глаз пружину, включают систему и снимают показания контролирующего прибора.
Если предыдущие действия не привели к желаемому результату, продолжают регулирование большой пружины. После удачной попытки переходят к настройке маленькой пружины.
Эта пружина выставляет разницу между нижним и верхним показаниями манометра исправного оборудования. Изменение регулируемой ею характеристики требует приблизительно в 2 раза меньше оборотов, чем настраивание большой пружины на ту же величину. Сжимание маленькой пружины приводит к увеличению диапазона работы системы при выключенном моторе. Результаты регулирования проверяются аналогично предыдущему случаю, в реальных условиях работы станции. Теперь сразу можно проверять нижнее и верхнее значение манометра.

После выставления контрольных значений манометра рекомендуется проследить, чтобы насос запускался не чаще, чем 30 раз в час.

Обзор винтовых насосов

Как и большинство моделей Беламос, агрегаты винтового типа серии Юниор SP имеют диаметр корпуса четыре дюйма, но работают по другому принципу, описанному выше. Основное преимущество, которым обладают скважинные насосы Беламос серии «Unior SP», это универсальность: они могут подавать воду как из скважин (см. Водоснабжение из скважины: как сделать самостоятельно), так и из шахтных колодцев, открытых водоемов и резервуаров. Причем содержание песка в ней может быть достаточно высоким, на работе устройства это не сказывается.

Погружной насос серии SP

Идеально подходят для полива, орошения, технических нужд, откачки воды из бассейнов и затопленных погребов и подвалов. Отличаются хорошим напором, но и довольно низкой производительностью.

Наименование модели SP	Напор (высота подъема), м	Производительность, м3/ч	Мощность, кВт
40/5	95	1,7	0,9
70/6	150	1,8	1,3
