Технические характеристики их значение
В первую очередь нужно помнить, что насос работает от электричества, и ему необходимо нормальное электропитание. В основном они требовательны к напряжению. Если, вдруг, выбранный повышающий насос не выдает требуемого давления, проверьте напряжение. Возможно, оно низкое и требуемая мощность работы просто не достигается.
Основные технические характеристики, определяющие справится ли насос повышающий давление в водопроводе на даче с поставленной задачей — это максимальное рабочее давление. Это та величина, на которую на выходе может выдать оборудование.
Важны еще такие характеристики:
Максимальная подача. Показывает, какое количество воды может прокачать насос за единицу времени. Измеряется в литрах в минуту (л/мин) или кубометрах в час (м.куб/час). Чтобы сравнивать было удобнее, л/мин переведите в литры в час — умножьте цифру на 60, полученные литры разделите на 1000 и получите кубометры в час. Например, 30 л/мин переводим в м.куб/час: 30*60=1800 литров в час, 1800/1000=1,8 м.куб/час.
Максимальный напор. Это величина, на которую повышающий насос может поднять воду относительно места установки
Это важно, если дача двух этажная или больше, а насос установлен, скажем в техническом этажи или подвале
Повысительный насос WILO PB-089 EA и его технические характеристики
Обращаем ваше внимание на то, что указываются обычно максимальные значения. Чтобы узнать реальные показатели, делите заявленные параметры на 2
Вот тогда вы точно не ошибетесь.
Еще важно — при какой величине потока включается автоматический повышающий насос для дачи. Значения могут быть разными: и 0,12 л/мин и 0,3 л/мин
От этой цифры зависит, будет ли включаться насос когда, например, набирается бачок в туалете, или он начнет работу только после того как откроется кран в душе.
Несколько слов о том, каких режимах должен работать насос повышающий давление в водопроводе на даче. Лучше всего брать те модели, которые могут работать и в ручном, и в автоматическом режиме. Вот почему: не все точки разбора создают требуемый для автоматического включения расход. Если устройство будет иметь только автоматический режим, ничем вы беде не поможете. А вот если его можно переключить в ручной — включили перед использованием и наслаждаетесь нормальным напором. Только нужно не забыть выключить.
Пример установки вихревого насоса для повышения давления воды на даче
Следующий параметр — мощность максимальная и номинальная, измеряется в ваттах (Вт). Показывает насколько производительный мотор приводит в действие крыльчатку. В принципе, чем мощнее насос, тем большее давление он в состоянии обеспечить, но многое еще зависит от конструкции и используемых материалов.
Температура рабочей среды. Измеряется в градусах. Тут все более-менее ясно. Есть насосы для повышения давления только для холодной воды, есть для горячей. Это и отображает данный показатель.
Важны также посоединительные размеры. Монтаж повысительного насоса происходит в разрез — кусок трубы вырезается, на это место при помощи фитингов устанавливается устройство. Размер подсоединительных гаек в идеале должен соответствовать диаметру трубы.
Про устройство дачного водопровода (по участку) — выбор труб, разработку схемы и подключение — читайте тут.
Зачем нужны насосы для повышения давления
По данным нормативной документации давление в водопроводных коммуникациях должно соответствовать параметрам 3-6 атм. Как показывает практика при напоре меньше 2 атм., эксплуатация техники (посудомойки, стиральной машины и водонагревателей) прекращается.
Также стоит отметить, что уровень давления воды не должен превышать 7 атм., так как в противном случае наступает большая вероятность разрывов сантехнических соединений и поломки бытовых приборов
Поэтому очень важно, чтобы уровень напора воды в трубах соответствовал и поддерживался в определенных рамках
Качественная эксплуатация различных бытовых приборов, а также пожарных гидрантов возможна лишь при наличии уровня напора воды не менее 2 атм. В случаях, когда данный показатель не соответствуют норме, на помощь придут специальные приборы, призванные обеспечивать необходимое давление в трубах.
К таким техническим приборам можно отнести: 1. Насос для повышения давления. 2. Станция насосная.
Рассмотрим более детально принцип работы насоса для повышения напора воды. Данное устройство применяется в том случае, когда в водопроводной системе есть вода, но уровень давления при этом настолько мал, что качественная работа водопровода просто невозможна. На практике такая проблема довольно распространена в многоэтажных домах, где жители последних этажей из-за того что в водопроводной системе очень низкое давлении часто сидят без воды. Хорошим выходом из такой неприятной ситуации может стать установка насоса для повышения уровня давления.
Перед тем как установить данный прибор, следует тщательно изучить проблему и выявить причины слабого давления. К таковым относятся коррозийные повреждения внутренней поверхности труб или пробки из органических отложений, которые появляются вследствие неправильного ухода за водопроводной системой и низкого качества подаваемой воды. При таких проблемах использование насоса не вполне оправдано так как, устранив проблемы, давление очень быстро приходит в норму.
Станция повышения давления воды своими руками
Сегодня без особого «напряга» можно купить любую насосную станцию от самых разных производителей, но иногда покупателю не удается найти вариант, все компоненты которого обладали бы желаемыми характеристиками. Часто бывает и так, что у домовладельца уже есть насос или гидроаккумулятор. В подобных случаях приходится отдельно покупать нужные компоненты и собирать насосную станцию самостоятельно.
Выбор гидроаккумулятора
Накопитель выбирают исходя из количества проживающих. Для стандартной семьи из 3-4 человек подойдет устройство объемом 50 – 75 л. Покупать бак с запасом не стоит – вода будет застаиваться.
Баки бывают баллонными и мембранными. Первые более практичны, так как баллон может заменить сам пользователь. Для замены мембраны придется отправляться в центр сервисного обслуживания.
Сборка станции своими руками
Подбираем автоматику
Если у вас уже есть вибрационный насос «Малыш», «Водолей» или «Ручеек», то для него можно приобрести блок автоматики «Вистан», который обладает следующими достоинствами:
- встроенная защита от сухого хода;
- в комплекте есть стабилизатор напряжения;
- обеспечивает плавное включение и выключение насоса;
- плавно меняет мощность насоса.
Для центробежного насоса блок автоматики можно собрать самостоятельно, для чего необходимо приобрести манометр, реле давления и коллектор. Более надежным будет покупной блок, укомплектованный датчиком сухого хода. Выпускаются и более совершенные блоки автоматики, имеющие дополнительную защиту от перегрузки и разрыва напорного трубопровода, а также «умеющие» плавно запускать двигатель и менять его мощность.
Учтите, что у изделий заводского изготовления имеется один недостаток: при поломке одного из элементов, например, реле давления, менять придется весь блок целиком, что довольно дорого.
Установка
Все элементы насосной станции для повышения давления обычно устанавливают в одном месте.
Блок автоматики подключается к напору насоса, а в мембранный (или баллонный) накопитель вода закачивается по отдельному шлангу или трубе.
Если из-за недостатка места насос и бак нельзя установить рядом, то блок автоматики лучше ставить именно возле бака, проложив от коллектора до насоса трубу.
Если же в схеме присутствует распределительная гребенка холодной воды, то автоматику устанавливают рядом с ней, что позволяет поддерживать в гребенке требуемое давление.
Особенности монтажа устройства для давления в водопроводе
Место установки повышающего напор оборудования зависит от конкретной ситуации. Чтобы обеспечить нормальную работу смесителя и душевой лейки, достаточно вмонтировать его на выходе из накопительного бака. Для более требовательных к давлению устройств (стиральная и посудомоечная машина, водонагреватель), то насос лучше установить перед ними.
Однако монтаж сразу нескольких насосов малой мощности— не лучший вариант. В этом случае стоит установить более мощные модели, способные стабилизировать напор при большом расходе.
Установка насоса для повышения давления в водопроводе квартиры или частного дома выполняют в такой последовательности:
Сначала размечают трубу, на которой будет установлено оборудование, учитывая длину устройства и фитингов.
Затем в помещении перекрывается водоснабжение.
После этого, в отмеченных местах трубу обрезают.
На концах трубопровода нарезается внешняя резьба.
Затем на трубу монтируют переходники с внутренней резьбой.
В установленные переходники вкручивают фитинги из комплекта с насосом
Для лучшей герметизации намотайте на резьбу ФУМ-ленту.
Монтируется повысительный прибор, при этом необходимо соблюдать указания стрелки на корпусе прибора, показывающей направление потока воды.
После этого от электрощита к прибору нужно протянуть трехжильный кабель и, желательно, сделать отдельную розетку, а устройство подключать лучше через отдельный УЗО.
Затем насос нужно включить и проверить его работу, обращая внимание на отсутствии протечек в местах соединения. Если нужно, подтяните крепления фитингов.
Грамотный монтаж прибора обеспечит потребности в воде на многие годы. Придерживайтесь следующих рекомендаций в процессе установки оборудования:
- чтобы насос проработал дольше, лучше на входе в него установить механический фильтр. Так вы сможете обезопасить прибор от попадания в него нежелательных частиц;
- агрегат лучше монтировать в сухом и отапливаемом помещении, так как низкие температуры могут заморозить жидкость в аппарате, что выведет его из строя;
- вибрация от работы оборудования, со временем, может разболтать крепления, провоцируя течь, поэтому иногда нужно проверять соединения на герметичность.
Правильно подобранный и правильно установленный прибор сможет решить проблему слабого напора в водопроводе.
Схема подключения – рекомендации
Определяя место для оптимального расположения насоса, руководствуется следующими соображениями:
- Для корректной работы бытовой техники в виде бойлера, стиральной или посудомоечной машины насос размещают непосредственно перед ними.
- Если в доме имеется накопительный бак, расположенный на чердаке, подкачку ставят на его выходе.
- Как и при установке циркуляционных агрегатов, в случае выхода электронасоса из строя или снятия его для ремонтно-профилактических работ, предусматривают размещение параллельно ему байпаса с запирающим шаровым краном.
- При установке насоса в многоквартирных домах велика вероятность оставить жильцов по стояку без воды, резко увеличивая объем ее потребления при включении подкачки. В данной ситуации следует предусмотреть размещение в квартире накопительных емкостей, которые практичнее подвешивать к потолку.
- Многие при установке более мощных агрегатов в линию не получают желаемый результат, указанный в паспортных данных. Не зная законов гидродинамики, они не учитывают возросших гидравлических потерь в трубопроводе при увеличении объемов прокачиваемой жидкости – для их уменьшения необходимо менять трубы на больший диаметр.
Рис. 14 Установка насосов подкачки во внутренний водопровод
Повысительные электронасосы обычно устанавливают в квартирах или частных домах при пользовании коммунальными водопроводными сетями, службы которых не выполняют свои обязательства по созданию рабочего давления в системе. Стандартные бытовые агрегаты с мокрым ротором в среднем повышают давление на 0,9 атм., для получения более высокого показателя в систему необходимо установить центробежные электронасос, насосную станцию или установку с частотным регулированием скорости вращения рабочего колеса (лучший, но слишком дорогой вариант).
Известные производители оборудования
Компания DAB предлагает для установки в квартире или доме компактную станцию с электронным управлением E.sybox mini. Она отличается отсутствием шума и вибрации, обеспечивает постоянное давление в трубах, легко устанавливается. Высота подъема – 8м, производительность – 80 л/мин, мембранный бак на 1 л. Мини агрегат легко размещается под мойкой.
Модель немецкой фирмы Wilo PV-088 EA монтируется на металлических трубах горячего и холодного водоснабжения. Максимальный подъем напора до 8 м, работает в ручном и автоматическом режиме. Охлаждение механизма выполняется потоком жидкости. Низкий уровень шума позволяет избежать дискомфорта при размещении в квартире.
Насос Grundfos UPA 15-90 работает в трех режимах: «Автоматический», «Ручной», «Выкл.». Управление автоматическим режимом выполняет встроенный датчик. Ручной режим предполагает постоянную работу, поэтому необходимо следить за наличием воды в системе. Агрегат характеризуется низким уровнем шума и малым весом. Его производительность до 1,5 куб. м /ч, рабочая температура – 60º C.
В отличие от перечисленных моделей повышающий насос Jemix W15GR функционирует по принципу «сухой ротор». Охлаждение механизма происходит встроенным вентилятором. Такая конструкция более производительна, но создает шум в процессе работы. Имеет три режима работы: «MANUAL» — ручной, «AUTO» — автоматический, «OFF» — выключен. Обеспечивает подъем напора до 10 м, производительность – 1, 5 куб. м/ ч.
Принцип действия
Разобравшись в составляющих частях станций и их разновидностях, перейдем к принципу работы таких систем.
Основная задача станций – регулировка давления в системе и включение или отключение двигателя гидронасоса. Для отслеживания уровня давления устанавливается манометр, а «решает» необходимость подключения гидронасоса реле. Пример внешнего вида реле вы можете увидеть на иллюстрации ниже:
Несмотря на небольшие размеры, на реле лежит одна из главных функций по работе всей системы насосной станции водоснабжения, а также значительно облегчает жизнь, поэтому большинство современных моделей станций включают в себя реле давления.
Лучшие модели водяных насосов для повышения давления в квартире
Повысительный насос Wilo
Если необходимо установить надёжный насос повышения давление воды в квартире, следует обратить внимание на продукцию компании Wilo. В частности, модель PB201EA имеет водяный тип охлаждения, а вал изготовлен из нержавеющей стали
Насос Wilo PB201EA c «мокрым» ротором
Корпус агрегата изготовлен из чугуна и обработан специальным антикоррозионным покрытием. Соединительные патрубки из бронзы обеспечивают длительный эксплуатационный ресурс. Также стоит отметить, что агрегат PB201EA обладает бесшумной работой, имеет автоматическую защиту от перегрева и большой моторесурс. Оборудование легко монтируется, однако, следует помнить, что возможна только горизонтальная установка этого устройства. Wilo PB201EA также предназначен для перекачивания горячей воды.
Насос повышения воды Grundfos
Среди моделей насосного оборудования следует выделить продукцию компании Grundfos. Все агрегаты обладают большим эксплуатационным сроком, хорошо выдерживают достаточно большие нагрузки, а также обеспечивают продолжительную бесперебойную работу водопроводных систем.

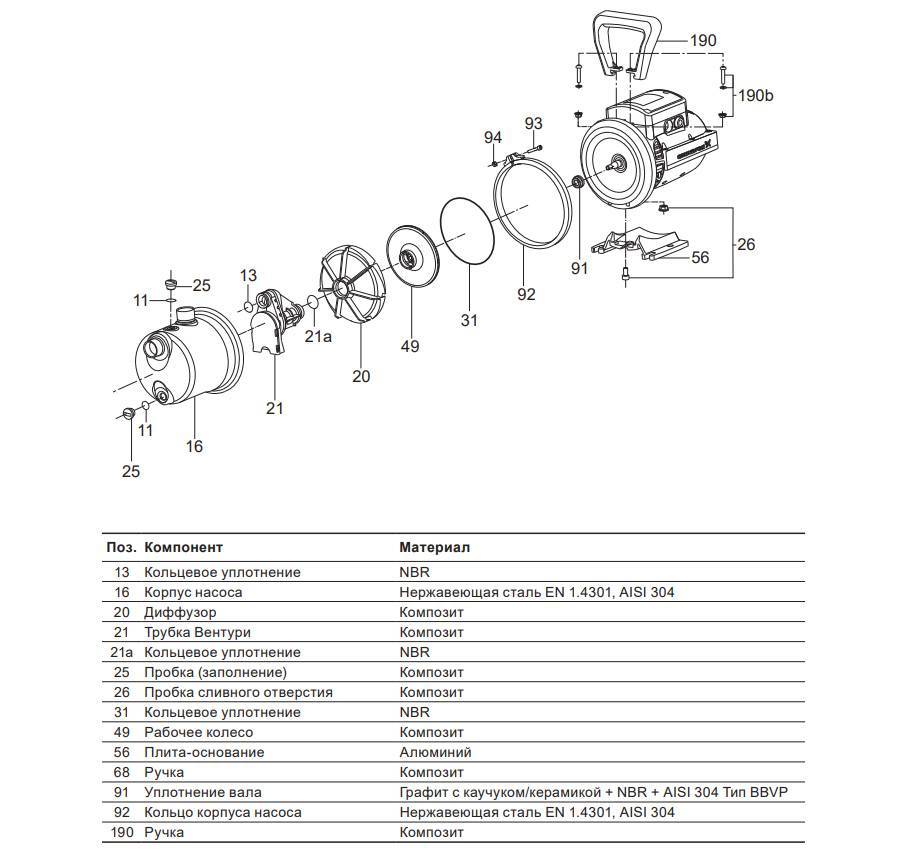

Насосная станция Grundfos самовсасывающего типа
Модель MQ3-35 представляет собой насосную станцию, при помощи которой можно решить проблемы с давлением воды в трубах. Установка управляется автоматически и не требует дополнительного контроля. В конструкцию агрегата входят:
- гидроаккумулятор;
- электродвигатель;
- реле давления;
- блок автоматической защиты;
- насос самовсасывающего типа.
Помимо этого, агрегат оснащён датчиком расхода воды, что обеспечивает высокую экономичность при эксплуатации. К основным преимуществам станции следует отнести высокую износостойкость, длительный срок службы и бесшумную работу
Обратите внимание, что агрегат MQ3-35 предназначен для холодного водоснабжения. Повысительные насосы также оборудованы сравнительно небольшими накопительными резервуарами, которых, тем не менее, хватает для выполнения бытовых задач
Действующая насосная станция Grundfos в системе водоснабжения
Насос Comfort X15GR-15 с воздушным типом охлаждения
Чтобы циркуляционный насос для водоснабжения мог работать и в ручном, и автоматическом режиме, советуем обратить внимание на модель агрегата Comfort X15GR-15. Корпус данного устройства изготовлен из нержавеющей стали, поэтому агрегат не боится влаги и может функционировать в любых условиях
Насос Comfort X15GR-15 с воздушным типом охлаждения
На роторе установлена крыльчатка, которая обеспечивает отменное воздушное охлаждение. Агрегат обладает компактными размерами, не требует специального обслуживания, а также экономно расходует электроэнергию. Если нужно, его можно использовать для перекачки потоков горячего водоснабжения. К недостаткам установки следует отнести громкую работу силового агрегата.
Насосная станция Джилекс Джамбо H-50H 70/50
Насосная станция Jambo 70/50 H-50H оснащается центробежной насосной установкой, гидроаккумулятором с горизонтальным размещением и реле потового давления. В конструкции оборудования имеется эжектор и асинхронный электродвигатель, которые обеспечивают стабильную работу установки.
Джамбо 70/50 H-50H
Корпус домашней водопроводной насосной станции имеет антикоррозионное покрытие. Автоматический блок управления обеспечивает простую эксплуатацию оборудования, а встроенная защита от перегрева исключает возможность поломки агрегата. К минусам агрегата можно отнести громкую работу, а также отсутствует защита от «сухого» хода. Чтобы устройство нормально функционировало, рекомендуется выполнять установку в помещениях с хорошей вентиляцией и невысокой температурой.
Jemix W15GR-15А
Среди моделей повысительных насосов c воздушным типом охлаждения ротора следует выделить Jemix W15GR-15A. Корпус агрегата обладает повышенной прочностью, поскольку изготовлен из чугуна. Составные части конструкции электродвигателя сделаны из алюминиевого сплава, а элементы привода из особо прочной пластмассы.
Jemix W15GR-15A
Насосное оборудование отличается высокой производительностью, а также может эксплуатироваться во влажных помещениях. Возможен ручной и автоматический контроль работы агрегата. При необходимости установку можно подключить к горячему водоснабжению. К существенным недостаткам следует отнести быстрый нагрев элементов устройства и шумность.
Критерии для выбора насосной станции
Все станции подкачки и хранения воды подразделяются на бытовые и промышленные модели в зависимости от параметров и технических показателей. Промышленные варианты характеризуются повышенной мощностью и производительностью. Для них немаловажным показателем является прочность. Неутомимые помощники второго типа работают на дачах и в частных домовладениях, где требуется небольшая пропускная способность в сутки и производительность часто зависит от показателей наполняемости бытовой скважины.
Технические характеристики
- мощность агрегата измеряется в Вт;
- производительность станции показывает кубометры в час;
- допустимый подъем воды измеряется в метрах;
- объем собирательного бака гидроаккумулятора в литрах;
- возможная высота всасывания воды;
- наличие защиты от работы без носителя;
- вид защитного устройства от перегрева.
Бытовые станции для подъема воды выпускают с мощностью в пределах от 0,5 до 1,6 кВт. Это сравнимо с небольшим электрическим конвектором, который обогревает воздух в помещении. Следует сказать, что работает насос только в то время, когда идет пользование водой, все остальное время он остановлен. Перерасхода электрической энергии ожидать не приходится.
Показатель производительности не всегда совпадает с мощностью и для бытовых моделей равен 3,5–7 кубометров воды час. Производительность зависит от типа насоса и режима его работы.
Показатель подъема воды имеет значение для частных домов повышенной этажности
В пределах высоты первого этажа подать воду сможет любой насос, но если на втором и третьем этажах располагаются душевые комнаты или туалеты, тогда на этот параметр обращают особое внимание
Объем собирательного бака имеет значение для удобства жильцов и продления срока службы насосной станции. Меньший по характеристикам бачок заставляет автоматику включаться чаще, чем укорачивает срок ее службы и реле переключения. Объем бака зависит от количества членов семьи, проживающих на данный момент в доме. Для комфортного пользования одному хозяину достаточно около 25л запаса. Проживание в доме от 2 до 4 человек потребует увеличения объема бака от 50 до 80л.
Показатель высоты забора воды характеризует глубину, с которой насосная станция поднимает воду. В данной категории следует учитывать и длину трубы до места расположения станции.
В качестве защиты от работы без носителя выступает присутствие определенной автоматической опции, позволяющей производить отключение двигателя, если в жерле скважины или колодца отсутствует жидкость. Эта полезная функция устанавливается в станциях более высокой стоимости и позволит сберечь оборудование от поломки.
Наличие автоматической функции отключения двигателя при нагревании выше установленной температуры позволяет исключить поломку мотора.
По способу установки насосные станции делят:
- надземное расположение (наземное), используется на глубине скважины до 25 м;
- мелкозаглубленная станция;
- заглубленное оборудование.
Погружные насосы можно устанавливать для поднятия воды даже с глубины около трехсот метров, но такие агрегаты скорее относят к профессиональному промышленному оборудованию. Поверхностные насосные станции может своими руками установить хозяин дома, но если говорить о погружном оборудовании, то его установкой занимаются только работники со специальными знаниями и навыками.
Различные методы управления:
- управление вручную;
- управление при помощи автоматики;
- дистанционное руководство работой.
3 Как установить повысительный насос?
Для эффективной работы агрегата, нужно его правильно подключить. При установке на общую магистраль на трубопроводе, давление будет повышаться на всех ветках трубопровода дома. Поскольку площадь труб большая, создаваемое нагнетателем давление в отделенных участках трубопровода будет меньше.
В результате этого насос работает на полную мощность, а эффективность такой работы остается незначительной. Особенно, если забор воды происходит сразу с нескольких точек. Установка агрегата с большей мощностью будет не выгодной в плане электропотребления и шума во время работы.
Подходящим и бюджетным вариантом установки будет монтаж на трубопроводе перед потребителем. Для которого важна постоянная поддержка нужного давления. При такой установке давление на других магистралях не изменится.
Иногда лучше установить сразу несколько агрегатов с небольшой мощностью на нужных участках трубопровода, чем установка одного мощного на весь трубопровод.
В каждом отдельном случае замеряется длина труб, их сечение, уровень давления. Это позволяет определить максимальные параметры.
Место повышающего насоса в системе водоснабжения
Монтаж оборудования не сложный:
- Сначала убеждаются, что на выбранном для установки месте есть розетка.
- Дальше на местах вреза делается разметка.
- Перекрывается подача воды и сливаются ее остатки из трубопровода.
- Труба обрезается и устанавливается внешняя резьба.
- Навинчиваются переходники.
- Вкручиваются фитинги.
- С использованием трехжильного кабеля агрегат подключается к щитку. При этом устанавливается индивидуальный автомат.
- Проверяется герметичность стыков.
После этого проводится тестовое испытание. Первый запуск насоса осуществляется только после того, как возобновится циркуляция воды. Если проверку делают специалисты, составляется акт проверки насосов-повысителей.
Таким образом, данное оборудование способно устранить низкий напор воды. Но для максимальной его эффективности следует правильно выбрать модель и учитывать все ее характеристики при установке
Для контроля технического состояния агрегата также очень важно делать установку в легко доступном месте
Стоимость
Приведем цены на несколько наиболее продаваемых повысительных насосов. Все модели поставляются в комплекте с датчиком протока.
Grundfos UPA 15-90
Основные характеристики:
- напор (максимальный): 8 м;
- производительность (максимальная): 1,5 куб. м/ч;
- потребляемая мощность: 118 Вт.
Стоимость станции повышения давления воды Grundfos: 5,7 тыс. руб.
- напор: 8 м;
- производительность: 2,1 куб. м/ч;
- потребляемая мощность: 140 Вт.
Стоимость: 3,9 тыс. руб.
- напор: 15 м;
- производительность: 1,5 куб. м/ч;
- мощность: 120 Вт.
Стоимость: 2,8 тыс. руб.
Wilo PB-400EA
Характеристики насоса для повышения давления воды Wilo PB-400EA:
- напор: 20 м;
- производительность: 4,5 куб. м/ч;
- мощность: 550 Вт.
Стоимость: 9,8 тыс. руб.
Pedrollo CB2-4CPm 100-C (насосная станция)
- напор: 42 м;
- мощность: 2х0,75 кВт;
- производительность: 4,8 куб. м/ч;
- объем гидроаккумулятора: на выбор заказчика.
Стоимость: 69 тыс. руб.
Как отрегулировать давление в насосных станциях?
Для регулирования показателей давления используют реле. Оно прилагается в комплектации вместе с насосной станцией. Через реле давления фиксируется показатель давления. Когда оно достигает максимума, оборудование автоматически отключается. При желании можно установить уровень давления насосной станции, которого будет придерживаться реле. То есть, при достижении определенного показателя система будет отключаться.
Реле будет регулировать работу насосной станции и выключать ее при снижении или повышении показателей давления. Такие комплектующие состоят из пружинных регуляторов со встроенными клеммами. Эти элементы предназначены для фиксации оборудования к сети. Также они обеспечивают заземление насосной станции. Защитой клемм будет пластиковая крышка.
Чаще всего в системе реле предусмотрены заданные производителем границы. Верхние колеблются в пределах 2,9 – 3,1 бар, для нижних границ – 1,5 бар. Общая максимальна отметка – 5,5 бар. Чтобы понимать принцип работы насосной станции и установленные параметры для ее отключения, получите информацию из документов насоса.
