Навес для мангала своими руками: из металла или профильной трубы, чертежи

Коротко о главном

Навес для автомобиля из металлопрофиля – оптимальное с конструктивной, функциональной и эстетической точки зрения решение. Также такие сооружения отлично подходят для обустройства крытых площадок для отдыха, игр, занятий спорта, для оформления террас и входных групп.

Подобные конструкции состоят из фундамента, стоек, подвесов, откосов, стропильной системы и кровли. В зависимости от типа опоры они могут быть отдельно стоящими, консольными или пристроенными. По типу используемой кровли такие сооружения разделяют на односкатные, двускатные, арочные, шатровые.

Расчёт и установку навеса лучше всего доверить профессионалам. Это позволит получить надёжную конструкцию, которая прослужит много лет.

Источник статьи: https://blog.brigada174.ru/naves-iz-profilnoj-truby-vidy-raschjoty-i-montazh/

Мангал стационарный с навесом

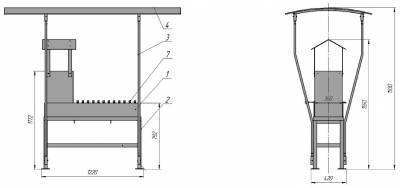

Мангал стационарный с навесом, чертежи

Мангал стационарный с навесом, чертежи1-Топка. 2-Стол. 3-Стойка. 4-Навес. 7-Шампур

Шампур. Сталь листовая

Топка мангала

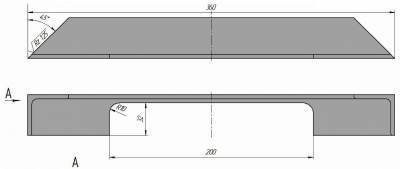

Боковина

Стяжка

Решетка

Стол мангала Стяжка (уголок на 40) Стяжка короткая (уголок на 40)

Стяжка передняя (уголок на 40)

Втулка

Заглушка.Сосна Стяжка. Труба d22

Каркас навеса. Сборочный чертеж

Козырек.Поликарбонат

Навес. Сборочный чртеж

Колено. Труба d22

Втулка

Стойка. Сборочный чертеж

Опора зонта. Сталь листовая

Плата. Сталь листовая

Зонт. Сборочный чертеж

Пятка. Сталь листовая После изготовления стационарного мангала, желательно соорудить для него навес. Существует масса материалов, которые можно использовать для этого при минимальных затратах времени и денег. Разве что железную конструкции невозможно выполнить без сварки (при желании ее можно заменить стяжкой болтами).

Опоры навесов обычно приваривают к ножкам мангала, но иногда встречаются весьма габаритные конструкции (4х4 м), для которых бетонируется четыре металлических столба.

Сверху на столбы по периметру навеса укладываются уголки 5х5 см, а поверх них – металлопрофиль или любой другой кровельный материал. При желании навес украшается ковкой.

Деревянный навес изготовить проще, но поверхность следует обработать антисептиком и антипиреном.

Особенности строительства кирпичных конструкций с накрытием

Создание таких конструкций происходит в несколько этапов:

Возведения кирпичного ограждения для жаровни под крышей начинается в первую очередь с разметки территории для будущей конструкции и беседки.
Далее необходимо выбрать материал и рассчитать наиболее оптимальные размеры самого мангала. Обязательно ознакомьтесь с фотографиями готовых мангалов, чтобы подобрать самый лучший вариант, который можно реализовать в вашем случае.
Если вы решили отдать предпочтение кирпичным мангалам, то обязательно задумайтесь над созданием печи, в которой можно не только жарить мясо, но и коптить разнообразные лакомства, а также варить каши и супы в казане.
Строительные работы обязательно начинаются с создания прочного бетонного основания. Фундамент должен быть длиннее самой конструкции минимум на 10 сантиметров.
Только после завершения возведения стен необходимо приступать к созданию беседки и ее декорированию.

В этой статье мы поговорили о создании мангалов с крышей своими руками. Надеемся, что вы нашли для себя полезную информацию и увидели действительно интересные идеи, которые можно реализовать на своем участке.

Инструкция по самостоятельному изготовлению

Рассмотрим процесс сборки мангала из металла. Для изготовления простой модели нужен минимум материалов и инструментов.

Инструменты и материалы

Листы металла толщиной 5 мм для днища и 3 мм для стенок

Стальные трубы для изготовления опор

Металлический уголок на 20 мм для оформления бортиков (можно также усилить соединение днища и бортиков)

Болгарка с отрезным кругом

Сварочный инвертер с набором электродов

Лопата или бур для изготовления гнезд под опоры

Рубероид, битумная мастика для гильзования гнезд и нанесения защитного покрытия на опоры

Защитная краска для нанесения на мангал

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана “Grill House”, гриллер

Как правило, для покраски используют термостойкую краску черного цвета, чтобы обгоревшие бортики не выделялись и не создавали контраст с основным покрытием.

Пошаговая инструкция

Мы покажем, как самостоятельно собрать простой мангал. Его конструкция настолько проста, что изготовить его сможет любой начинающий мастер.

Для этого на металлобазе был куплен лист металла толщиной 2 мм. Мы советуем для мангала использовать металл толщиной не менее 3 мм.

Так как этот мангал (в нашем примере) будет использоваться не очень часто, то металла толщиной 2 мм нам вполне хватит. Перед началом работы для удобства составили небольшую схему раскроя.

Для получения ровного реза в качестве направляющей шины, можно закрепить обычную железную полосу.

При работе не забывайте использовать соответствующие средства защиты.

За счет своей конструкции самодельные струбцины очень помогают в работе.

Когда все панели нарезаны, самое время заняться сверлением отверстий. Для пробы решили заказать комплект ступенчатых сверл.

Оптимальная высота бортов мангала 150 мм. Ряд отверстий находится на высоте 50 мм от основания. Шаг отверстий 60 мм. Диаметр 12.4 мм.

Первое впечатление от этих сверл пока положительные. Стружка, как положено, выходит из отверстия целыми ленточкам. С помощью зенковки убираю заусенцы.

Углубление под шампуры располагаем также с шагом 60 мм.

Боковины лучше всего обрабатывать пакетом, предварительно сжав струбцинами.

Когда все детали готовы можно переходить к сварке.

Для фиксации деталей очень удобно использовать магнитные уголки.

Собираем короб на прихватки.

Теперь можно обваривать.

Проваривать полностью все швы не обязательно. Нам лишь хотелось лишний раз попрактиковаться в сварке. Сбиваем шлак и зачищаем сварные швы.

Из 10 квадрата мы делаем ручки для удобной переноски.

Ножки мангала мы изготовим из 15 профильной трубы, длина их будет 80 см. Торцуем заготовки с помощью аккумуляторной дисковой пилы.

Получить настолько ровный рез обычной болгаркой будет непросто.

Крепиться ножки будут посредством болтов М6.

При необходимости это позволит хранить и транспортировать мангал в сложенном виде.

Для крепления ножек удобнее всего использовать гайку-барашек.

При приготовлении шашлыка дополнительная рабочая поверхность никогда не бывает лишней. Из 10 квадрата арматуры на скорую руку было сварена небольшая полочка. Устанавливается она одним движением в два отрезка 15 профтрубы.

Мангал получился очень прочный и достаточно устойчивый. Его размеры следующие: высота 80 см, длина 50 см, ширина 30 см, глубина 15 см.

При первом розжиге в течение 15 минут происходит обжиг краски, и она набирает полную механическую прочность.

Мангал получился очень удачным. Конструкция его настолько простая, что изготовить такой мангал, сможет, даже начинающий сварщик.

Иногда над мангалом устанавливают тент или навес, чтобы защитить жаровню от дождя. Также мангал можно покрасить термоустойчивой краской для защиты от коррозии.

Мастерим стационарные модели

Есть несколько способов. Они не очень сильно отличаются, но все-таки разница есть.

Способ первый: с минимумом сварных швов

Его можно использовать если у вас есть достаточно большой кусок металла, на котором поместится вся «развертка». В этом случае размечаете все выясненные выше размеры, вырезаете «лишние» углы. Потом места сгиба аккуратно подрезаете болгаркой: легче будет сгибать.

Начинаем все с нанесения размеров на лист металла, потом вырезаем лишние углы (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Далее, начинаем работать сварочным аппаратом. Для сварки металла 2-3 мм лучше всего подходит инверторные сварочные аппараты. Наверное, мангал — лучшее изделие для начинающего сварщика. Тут не нужна герметичность швов. Дырки даже приветствуются — через них будет поступать воздух для горения. Наложив четыре шва, получаем готовый короб мангала.

Сгибаете заготовку, потом завариваете швы (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Если металл использован тонкий — 1,5-2 мм, дно и стенки может выгнуть. Чтобы этого не произошло, их можно усилить уголком или профильной трубой.

Дно и стенки можно усилить — чтобы их не выгибало от высоких температур

Далее осталось приварить только ножки. Они могут быть из уголков, или труб. Варианты разные, но оба можно использовать. Как приварить к металлическому мангалу ножки из труб смотрите на фото. Кстати, по такому же принципу можно сделать ножки у разборного мангала — подобрать диаметры так, чтобы они плотно входили. Или приварить ко дну гайки, а на гладкой арматуре соответствующего диаметра нарезать резьбу.

Как прикрепить к дну мангала из металла ножки из труб (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Еще один способ сделать ножки из уголков или профильной трубы. Тут все еще проще: привариваете в углах.

В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения

Способ второй: сварки много

Этот случай вам подходит, если у вас есть металл, но он в наличии небольшими кусками. Тогда просто нарезаете необходимые заготовки, а потом их свариваете. В этом случае, конечно, накладывать сварные швы нужно более качественно: их протяженность гораздо больше.

Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сварить (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

После того как короб собран, остается приварить ножки. Тут никаких отличий нет. Несколько вариантов описано выше.

Как сделать беседку из металла для посиделок с шашлыком читайте тут.

Способ третий: на каркасе из уголков

От второго варианта отличается последовательность действий. Возможно, это более правильный способ: тут есть каркас, который не даст металлу выгнуться. Вообще, такой самодельный мангал получается более прочным. После последовательность работы такая:

свариваете каркас из уголков (на фото слева) или профильной трубы (на фото справа)
к нему привариваете дно, и после — стенки.

Эти мангалы из металла сделаны на каркасе

Ну, и если делаете мангал для себя, своими руками, может имеет смысл предусмотреть для комфорта столешницу и/или раму для укладки шампуров, как на фото ниже. Жаровня по верхнему краю усилена профильной трубой. Усиление сварено так, чтобы можно было вставлять «дополнения». Так что и столик и подставка под шампура — может вставляться или нет по желанию.

Самодельный мангал из металла с опциями: столиком и подставкой для шампуров (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

А для тех, кто любит все делать основательно, есть идея железного мангала под навесом. Замечательно сделано. Такой металлический мангал с крышей своими руками сделал начинающий сварщик. Этот проект он использовал для тренировки: учился варить инверторной сваркой. Очень хорошая идея, да и исполнение неплохое.

Самодельный мангал под навесом с «кухонным» уголком (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

https://youtube.com/watch?v=9nkta7qtpFk

Виды и типы навесов для зоны барбекю

С мангалом определились, теперь дело за подходящей конструкцией навеса. Если беседка и навес с мангалом будут располагаться рядом, их желательно строить в одном стиле, как дополнение друг к другу. Если нет, тогда хорошо подумайте, с каким именно материалом вы готовы работать, а о мы расскажем о некоторых тонкостях и нюансах.

Простые минималистичные конструкции

Начнем с того, что готовые конструкции мангал + навес в виде компактных устройств не слишком практичны в жизни. Да, их легко установить в нужной части сада, перенести, если потребуется. Но обычно весь их неказистый вид говорит о том, что на что-то большее у хозяина дома пока нет времени, и он решил ограничиться продуктом массового производства. Поэтому мы советуем либо приобретать сразу качественный комплекс, либо закатать рукава, выделить выходной-два и поставить нормальный навес, который не только защитит от непогоды, но и красиво впишется в окружающий ландшафт.

К слову, сегодня немало умельцев пытаются приделать на мангал согнутый лист металла, или приобрести нечто подобное уже в готовом виде. На самом деле нет никакого смысла устанавливать маленькую крышу-козырек. Да, возможно мангал будет защищен, но ведь важен и ваш комфорт. Вы ведь не продолжите жарить шашлык, стоя под зонтом?

Кроме того, полноценный навес легко украсить и разнообразить самыми разными элементами, которые смогут придать ему индивидуальность. Это и кованные элементы, и подсветка, и декор. Все это не только создает уют: готовя у мангала, человек отдыхает не столько физически, сколько эмоционально.

Металлочерепица и профилированные листы

Самый простой, можно сказать грубый вариант домашнего изготовления навеса — согнуть металлический лист:

Такие железные крыши жаростойки, выдерживают «адские» условия летней жары и пекла от углей, но шумят от дождя. Кроме того, со сварочным аппаратом работать умеют не все. Это – дополнительные затраты на наем специалиста и не всегда красивые швы.

Также простые железные крыши иногда выглядят слишком просто и безвкусно. В противовес им более надежные тяжелые кованые навесы идеально гармонируют с простым черным мангалом, даже сваренным вручную из того же газового баллона. Их витые элементы как раз дополняют и обогащают общий дизайн, и самодельная жаровня уже не выглядит неказисто. А на садовом участке кованый металл смотрится всегда отлично, какой бы ландшафтный дизайн у вас не был реализован:

Еще на крыше навеса вполне стильно будет смотреться металлочерепица и профнастил. При этом профнастил отлично выглядит именно на односкатной крыше навеса:

А вот металлочерепица больше подходит для двускатной крыши:

Мягкое битумное покрытие

Если у вас нет опыта в кровельных работах, поставьте простой каркас и покройте его крышу гибкой черепицей. Сам навес получается уютным и удачно вписывается в любой уголок сада, ведь обычно расцветки гонтов делают по мотивам природы:

Вот замечательный вариант с шестиугольной крышей:

Но некоторые переживают, не загорится ли битумный материал от случайной искры? На самом деле в такое кровельное покрытие от ведущих производителей включают специальные химические элементы, которые замедляют возгорание, хотя проблема полностью не решается.

Сотовый и монолитный поликарбонат

Подойдет для такого навеса и поликарбонат. Он гнется и создает красивые арочные формы, не дает сплошной тени и смотрится всегда уместно. При этом монолитная структура на первый взгляд не будет отличаться от стекла и пропустит максимальное количество солнечных лучей, но в жару под ней будет не комфортно, если только не подобрать удачную тонировку. А вот сотовая, с ячейками, хотя и не обладает нужной прозрачностью, хорошо рассеивает свет и придает ощущение воздушности:

Что касается цвета прозрачного навеса, то здесь пусть все решает ваш вкус. Единственное, что крайне не рекомендуется – это устанавливать навес синих оттенков. Такую ошибку уже допускали не раз при устройстве крытых продуктовых рынков: мясо под таким освещением кажется несвежим и вид имеет ужасный. Поэтому не стоит портить себе аппетит только из-за неудачного дизайна.

Лучше, если цвет крыши будет ярким, как желтый или оранжевый. А с черным металлом также будет отлично сочетаться поликарбонат дымчатого или холодного серебристого цвета:

А вот от ядовитых “кислотных” вариантов лучше отказаться — на фоне растительности будет выглядеть как что-то дешевое и неестественное.

Причем поликарбонат только на первый взгляд кажется хрупким. На самом деле он не только радует стойкостью к погодным условиям, но и спокойно выдерживает температуры от -40 до 120°С. Что для мангала вполне достаточно.

Строение ферм из труб

Единицей стропильной металлической системы является ферма – плоская конструкция, собранная из нескольких прямых стержней. Контур фермы формируют верхний и нижний пояса. Между ними находится решетка, состоящая из раскосов и стоек.

Элементы фермы – прямые профильные трубы – соединяют или непосредственно между собой, или через узловые фасонки. Для крепления используют сварки, болты, клепки.

Металлические фермы стандартных размеров и конструкций можно купить уже в готовом виде или же собрать из труб самостоятельно. Однако самостоятельное изготовление требует высокого профессионализма, умения работать с металлоконструкциями и правильно произвести расчет. Поэтому для частного застройщика намного удобнее вариант приобретения готовых ферм, которые останется только правильно смонтировать.

Выполняем обрешетку

На установленные стропила укладывается обрешетка, выполняемая из обрезной доски размером 16×3 см, которая крепится на расстоянии 90 см друг от друга. Этого вполне должно хватить, чтобы выдерживать различные нагрузки.

При этом, нужно рассчитывать расположение досок таким образом, чтобы они совпадали с краями и серединой кровельного материала.

Садовые фигуры своими руками — особенности применения, подсветки и изготовления украшения (80 фото)
Качели своими руками — лучшие идеи и варианты как сделать самодельные качели (130 фото)
Туалет на даче своими руками: пошаговая инструкция как сделать правильно простой и красивый туалет во дворе

Причем крайние элементы должны совпадать с краями ската. Фиксация досок производится при помощи саморезов или гвоздей.

Покраска конечного результата

Важным нюансом в создании мангала является покраска. Она попросту необходима, ведь металл, используемый в конструкции, легко подвергается ржавчине, а сажа и пепел не улучшают ее внешний вид.

Для покраски используются специальные составы. Они имеют следующие требования:

Устойчивость к перепадам температур
Жаростойкость
Отсутствие вредных испарений

Таким требованием соответствуют следующие покрытия:

Кремнийорганические эмали
Порошковые термо краски
Термостойкие краски разного назначения

Второй вариант для таких задач подходит лучше всего, но нанести их своими руками трудно. Они требуют специального обжига, после которого и получают свои свойства.

Имеется еще один вариант — оксидирование. Он довольно трудный в исполнении, но своими руками провести его возможно.

Цветом краски лучше выбрать черный. Так как рядом будет много сажи и пепла, другие покрытия будут быстро мараться. На этом же цвете налет будет незаметным.

Самостоятельно сделать мангал довольно просто. Для этого достаточно листа металла, сварки и желания. Но стоит придерживаться схемы и плана, ведь незначительные отклонения могут в дальнейшем сказаться на удобстве в использовании мангала. В этом поможет данное видео, где продемонстрирована сборка более сложной конструкции:

Пошаговая инструкция по изготовлению конструкции навеса из профтрубы своими руками

Последовательность выполнения работ зависит от типа.

Односкатный навес

Данная конструкция является наиболее простой. Для её изготовления нужно:

Установить опоры и залить скважины. Расстояние между стойками должно быть от 1 до 1,5 м. Если для кровли используется шифер, профнастил или натуральная черепица, то эта величина составляет 1,2 м.
Наметить расположение опорных столбов, натянуть строительную верёвку между ними по ровной линии. Для каждой стойки выкопать ямы глубиной не менее 60 см, и диаметром 20 см. Армировать трубы специальными планками (пятками), которые привариваются к низу каждой из труб. Они затем зальются полностью бетоном, и будут удерживать в вертикальном положении всю конструкцию.

Односкатный навес из профильной трубы можно располагать в любом месте приусадебного участка

Каркас верхней части навеса рекомендуется делать из профильной трубы с квадратным сечением

Навес из поликарбоната из профильной трубы не требует дополнительных креплений

Крепить листы поликарбоната к каркасу нужно специальными пластиковыми шайбами

Стыковать листы поликарбоната между собой необходимо с помощью специального профиля

Торцы поликарбонатных листов обязательно нужно защитить

Видео: как сделать фермы своими руками

Арочная конструкция

Строительство арочного навеса производится практически таким же образом, как и односкатного, однако они отличаются большей эстетичностью и функциональностью.

Самостоятельно арочный навес построить достаточно тяжело, так как для этого необходимо иметь специальное ручное или электрическое оборудование для того, чтобы можно было легко согнуть металлический профиль. В домашних условиях выполнить такие действия практически невозможно.

Арочный навес из профильной трубы невозможно сделать без специального оборудования

Двускатные навесы

Двускатный навес монтируется аналогично односкатному, однако в конструкции присутствует два треугольника, которые расположены зеркально относительно друг друга. Кровля такого навеса образуется двумя наклонными плоскостями под определённым углом.

Из-за наличия конькового узла такая конструкция имеет более сложную систему строения, но зато он может перекрыть намного большую площадь участка.

Двускатный навес из профильной трубы может накрыть территорию большой площади

Многоскатные навесы

Такие конструкции используются для покрытия больших площадей, таких как автостоянки, выставочные павильоны и т. д. По своей сути они представляют собой серию последовательно расположенных двухскатных конструкций. Здесь, кроме конькового узла, который находится в верхних точках, надо будет создать систему водоотведения.

Многоскатный навес из профильной трубы может составлять оригинальную композицию

Деревянный

К числу самых положительных моментов, сопровождающих строительные работы с любой древесиной, относятся простота обработки такого материала, а также его вполне доступная стоимость. Пиломатериал легко шлифуются, а также просто просверливается и быстро режется, благодаря чему самостоятельный монтаж конструкции деревянного навеса происходит в кратчайшие сроки.

Однако, деревянный вариант имеет некоторые вполне ощутимые в процессе эксплуатации недостатки:

высокий риск воспламенения;
восприимчивость к значительным температурным перепадам;
разрушение под воздействием повышенного уровня влажности;
недостаточная устойчивость без бетонирования опор;
необходимость регулярно осуществлять противопожарную и антисептическую обработку.

Деревянная конструкция

Возведение качественного деревянного навеса потребует наличия грамотных чертежей и предварительного планирования постройки. Тем не менее, именно такой вариант очень гармонично вписывается в ландшафтный дизайн практически любого загородного участка.

Чтобы срок эксплуатации деревянного навеса был максимально продолжительным, нужно систематически обрабатывать специальными составами элементы из древесины, а также выполнить облицовку зоны вокруг мангала негорючими материалами.

Особенности навесов для мангала

Вначале следует обратить внимание на сам мангал под навесом. Существует две разновидности изделий, которые отличаются по месту установки:

стационарные мангалы;
переносные.

Если они переносные, то их можно установить в любом месте, обычно в таком случае делают мини-навес, который фиксируют только к мангалу. Если же он большой и стационарный, то в определенный момент необходимость навеса для мангала возникает остро.

Сами навесы могут иметь разнообразную конструкцию, габариты, внешний вид и материал. Есть вариант создать простой навес, который подойдет для новичков, а можно сделать сложный, красивый и долговечный. Чтобы правильно выполнить монтаж, нужно учитывать следующие моменты:

Месторасположение мангала.
Размер этого места, который должен позволять сделать полноценный навес, защищающий не только конструкцию, но и повара.
Умения и навыки строящего.
Выделенный бюджет.

Еще нужно запастись подходящим инструментом и материалами. Но, об этом мы поговорим позже. Для начала нужно разобраться с выбором вида навеса.

Простой вариант

Навес под мангал простейшего варианта требует минимум материалов и совсем немного времени на возведение конструкции.

Брус деревянный сечения

10х10 см.

Лист металлический для изготовления крыши.
Доски – толщиной

20 мм. Для устройства боковых полок и задней стенки.

Материал для пола.

Весь процесс возведения простейшего навеса с деревянной основой сводится к следующим этапам:

Естественно, что изначально чертится чертеж будущей конструкции с размерами применительно к размерам мангала или барбекюшницы.
Далее делается разметка установки опорных столбов из брусьев.
Все деревянные заготовки пропитываются антисептиком.
Выкапываются ямы под фундамент.
Опорные столбы устанавливаются в фундаментные ямы и заливаются бетоном. Основания столбов необходимо дополнительно обернуть рубероидом или обработать битумом.
После застывания бетона собирается «скелет» конструкции, устанавливаются боковые полки и задняя стенка. Кстати, она не только служит отличной панелью для развешивания поварской утвари, но и является надежным ребром жесткости.
Все сооружение перекрывается изогнутым листом железа. Но если сделать такую крышу из поликарбоната, то она будет выглядеть более изящно.
Полученную конструкцию можно просто пропитать олифой или покрасить.
Напольное покрытие в этом варианте навеса необязательно, и вполне достаточно утрамбованного грунта. Но даже такое простейшее сооружение будет выглядеть гораздо презентабельней, если выложить пол кирпичом или каменной плиткой.

Из вышесказанного видно, что сделать простейший навес для мангала достаточно просто, и это под силу практически любому владельцу мангала.

Стационарные крыши и навесы для мангала

Преимущества такого решения очевидны:

Для строительства крыши можно использовать любые доступные материалы, от деревянного бруса до кирпича;
Стойки не мешают управляться с жаровней, места достаточно для того, чтобы при смене ветра развернуться с подветренной стороны и не дышать гарью;
Дым, копоть и сажа не оседают на элементах опор;
При желании высокую коробку мангала можно заменить печкой барбекю, или просто камином.

Традиционно обособленную крышу над очагом строят двумя способами: в виде легкой беседки – навеса или в форме капитального сооружения. Последний вариант чаще всего используется для сборных конструкций, когда в одной постройке из кирпича объединяют печку, мангал и камеру коптилки.

Капитальные конструкции крыши для мангала

Самый интересный бюджетный вариант капитальной крыши можно изготовить из металла, как на фото.

В данном случае в качестве несущей опоры использован корпус кирпичного мангала с дымовой трубой. Чтобы закрепить металлический свод, использованы две прямые вертикальные стойки и две изогнутые дугой опоры, с большим радиусом закругления. Такое решение позволяет одновременно очень жестко зафиксировать свес крыши и убрать опорные стойки из рабочего пространства мангала, чтобы повар мог спокойно готовить и не цепляться руками или посудой за элементы стальной конструкции.

Для полноразмерной печи с мангалом крышу изготавливают в форме навеса или капитальной беседки с фундаментом и площадкой для установки стола со стульями. Для небольшого мангала будет достаточно места размером 2х1м.

Проще всего установить крышу на опорах из деревянного бруса. В таких конструкциях, как правило, используют закрытый очаг и вытяжную дымовую трубу, если этого не сделать, со временем поверхность крыши покроется темным налетом, а под навесом будет постоянно присутствовать прогорклый запах горелого жира. Наиболее сложным элементом любой беседки или навеса является устройство проходной части дымохода через кровлю. Чтобы избежать пожара или деформации дымохода от колебаний крыши, специалисты рекомендуют сделать переходной узел по схеме, приведенной на чертеже.

Какой вариант крыши лучше

Многие мастера на подобный вопрос отвечают прямо — лучшим вариантом будет тот, который вы смогли придумать и сделать сами, исходя из собственного опыта и возможностей.

Для любителей собственноручно готовить мясо и дегустировать его, не отходя от печки, можно посоветовать сделать крышу по подобию финской печи.

Такой мангал или барбекю можно поставить даже в помещении летней кухни, если сделать для защитного колпака – дымохода отдельный вывод за пределы помещения.

Для застолья большой компанией печь и навес нужно сделать в виде отдельной пристройки, удаленной от стола не менее чем на 5-7 м.

Для небольших семейных пикников на даче можно сделать навес в виде небольшой деревянной беседки, под которой поместится небольшой стол и несколько стульев.

Для отдыха на природе потребуется сделать небольшой навес разборной конструкции.

Делаем сами: что учесть?

Решив построить навес своими руками, начинать следует с выбора подходящего места на приусадебном участке. Учитывается красивый пейзаж, удачное направление ветра, расстояние от дома, наличие комфортной тени и близость воды.

По правилам пожарной безопасности, конструкция с открытым огнем должна стоять от дома на расстоянии шести метров. Если учитывать комфортную составляющую, навес лучше построить в таком месте, откуда легко и быстро можно доставить продукты, воду, посуду.

Любой навес, даже компактный, требует возведения фундамента. Для его создания с четырех сторон выкапывают ямы диаметром в полметра и глубиной 50-70 см. Затем следует выложить полости ям в полтора кирпича, армировать и установить опоры. Залить столбы подготовленным бетонным раствором. Четкость конструкции проверяется строительным уровнем.

Заливку фундамента можно осуществить с применением опалубки (в дальнейшем она снимается). Можно на подушку из щебня установить асбестовую или металлическую трубу и залить бетоном. Варианты фундаментального укрепления опор зависят от самих стоек.

Работа над каркасом, в зависимости от материала стоек, происходит по-разному:

Металл требует сварочных работ.
Дерево можно легко монтировать самостоятельно.
Кирпич и камень укладываются с помощью цемента.

На следующем этапе к верхней части стоек по периметру крепят перекладины, которые станут основой для стропил, их материал выбирается заранее. К перекладинам монтируются доски, расстояние между которыми не должно быть более метра, иначе кровля может не выдержать натиска снега зимой. Стропила обшиваются обрешеткой, на которую укладывается выбранный кровельный материал (дерево, поликарбонат, профнастил).

Дымоход можно сконструировать из жести, начинать выводить с расстояния полуметра от барбекю и заканчивать возвышением над кровлей. Поверх трубы необходимо выполнить защиту от осадков из жести.

Выстроенный навес может предназначаться не только для стационарной печи. Переносной мангал, изъятый из сарая на время пикника, тоже нуждается в хорошем месте. Приятно, если этим местом станет навес, защищающий от палящего солнца.

Навесы для мангалов своими руками — разновидности конструкций
