Навес из профильной трубы

Навес для чего

Они различаются по характеру предназначения: для автомобиля, бассейна, вместо беседки или как хозпостройка. Но задача у них одна — это защита.

Глобальной разницы между навесом для автомобиля или для отдыха нет, принцип строительства идентичный. Главное подойти к работе внимательно, с упором на свой чертёж и размеры участка.

Навесы иногда приравнивают к козырькам, но между ними есть разница. Козырьки это небольшие сооружения, которые устанавливают над входом в помещение. Они бывают простые, или украшенные ковкой. Как сделать козырёк своими руками из металла, Вы можете узнать здесь.

Расчет кровли из профтрубы

Расчет характеристик профильных труб является одним из ключевых этапов проектирования односкатной кровли. В идеальном варианте этим должен заниматься профессиональный строитель.

При подсчетах нужно учитывать огромное количество нюансов:

• Размеры будущего сооружения.
• Состав и физические свойства почвы, на которой будет стоять постройка.
• Ветровые нагрузки и специфика местного климата.
• Угол наклона кровли (от этого зависит возможный вес снега, скапливающегося на крыше в зимний сезон).
• Закупочная цена профильных труб и размер бюджета, выделенного на строительство.
• Специфические требования к безопасности здания и др.

Тем не менее, если планируется строительство относительно небольшого сооружения (например, придомовой крытой парковки для 1-2 автомобилей), некоторыми из перечисленных нюансов можно пренебречь. Главное – правильно определить оптимальные размеры профильных труб, из которых будет состоять металлический каркас.

Общие рекомендации таковы:

• Если сооружение имеет ширину менее 4,5 метров, для его постройки можно выбрать трубу с размерами поперечного сечения 40х20х2 мм, где 2 мм – толщина металла.
• Для построек шириной 4,5-5,5 м оптимальным вариантом будут металлические конструкции с размерами 40х40х2 мм.

  Этого будет достаточно, чтобы кровля смогла выдерживать эксплуатационные нагрузки.

• Труба 40х40х3 мм чаще используется при строительстве навесов и крыш шириной более 5,5 м. В качестве альтернативы можно выбрать прямоугольную трубу с меньшей толщиной стенок – 60х30х2 мм.

Конструкции больших размеров в частном строительстве использовать нецелесообразно с финансовой точки зрения. Их запас прочности не будет использоваться в полной мере. Такие трубы (например, 300х300х12) применяются преимущественно в промышленных зданиях.

Также стоит придерживаться общего правила, касающегося выбора расстояния между горизонтальными опорами кровли, на которых в дальнейшем будет монтироваться обрешетка и остальные слои кровельного пирога. Данное значение не должно превышать 1,7 м.

Несоблюдение этого правила может привести к нежелательной деформации кровли под ее собственным весом, что негативно скажется на ее долговечности и безопасности.

Угол наклона определяют в зависимости от материала кровли:

Как сварить каркас своими руками

Самая простая конструкция навеса — односкатная на основе простых прогонов, так как при её изготовлении отсутствует необходимость загиба профильных труб. Они собираются с помощью ферм с параллельными поясами, закреплённых на опорах под углом.

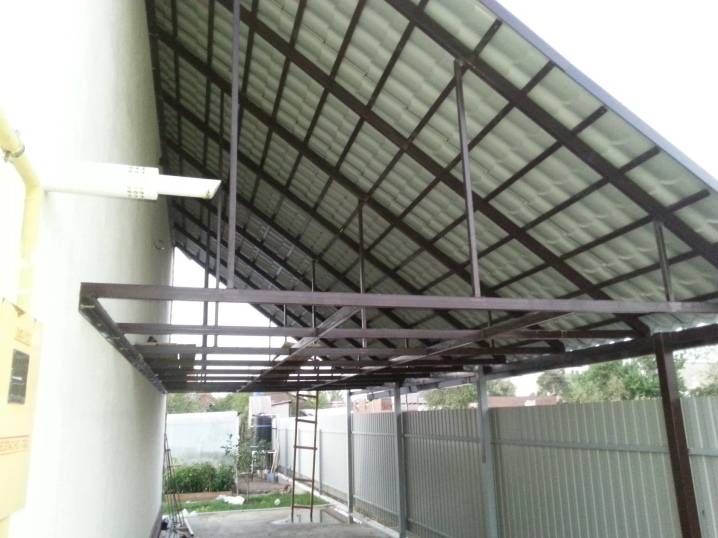

Односкатный навес является самой простой конструкцией

Далее необходимо сделать несколько шагов:

1. Сначала нужно отмерить и нарезать из профильной трубы все силовые элементы конструкции.

2. Для сборки рамы надо разложить элементы на горизонтальной плоскости и по возможности закрепить струбцинами для защиты от ненужных движений. Прихватите места стыка сваркой, убедившись в соответствии размеров по чертежу, проварите стыки полностью.

Изготовление ферм

Металлическая ферма — несущая конструкция с зигзагообразно расположенными силовыми элементами между поясами. Существуют различные конструкции ферм, применяемых при постройке навеса из профильной трубы.

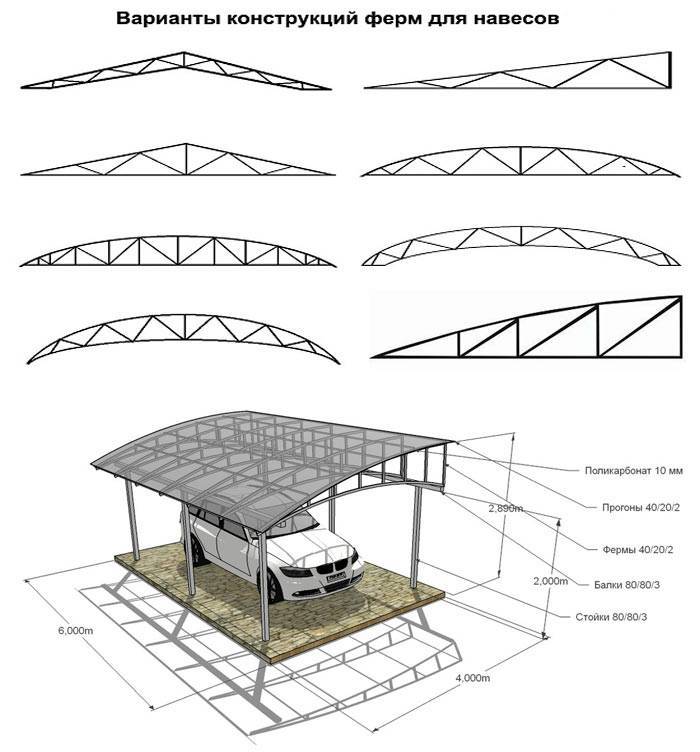

Конструкция фермы конкретного навеса может быть разной

Последовательность изготовления фермы:

1. Эти элементы свариваются согласно чертежу на горизонтальной плоскости. При этом нужно прижимать их струбцинами сначала на прихватки. Затем, убедившись в правильности размеров, провариваются стыки полностью.
2. Первая изготовленная ферма будет шаблоном для сварки остальных.
3. После окончания работ швы нужно зачистить болгаркой, далее просверлить отверстия для крепежа кровли по верхней стороне фермы.

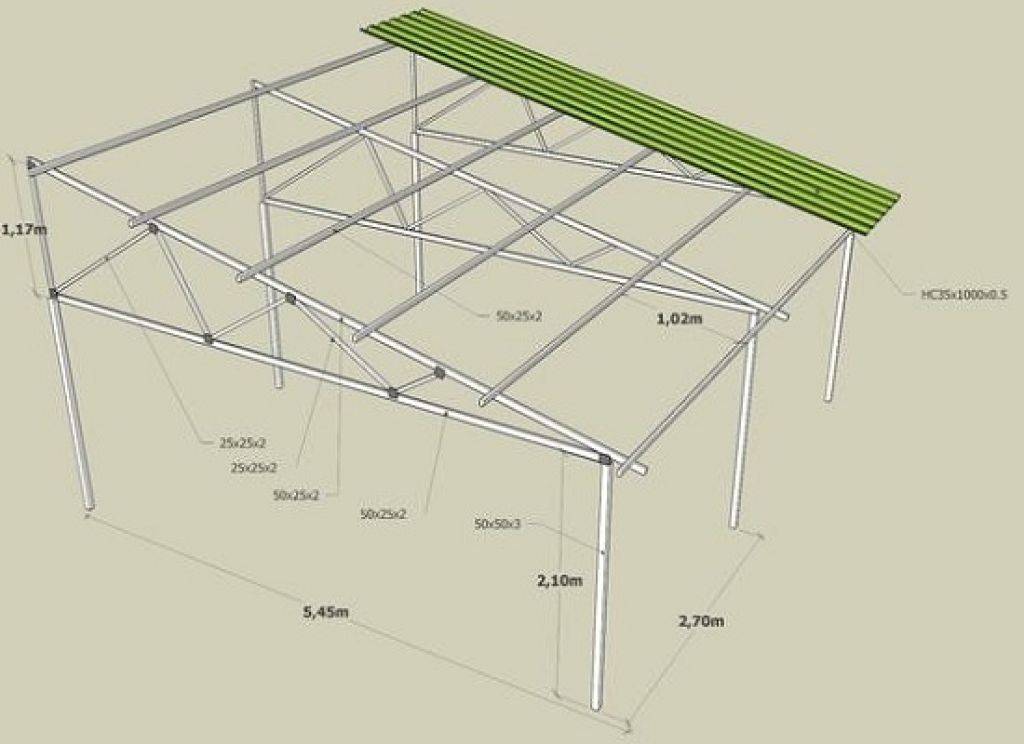

Фермы из профильной трубы делаются по шаблону

Как согнуть трубы

Для арочных ферм необходимо загибать профильные трубы. Для этого можно воспользоваться ручным или электрическим гибочным станком. Если такового нет, то можно сделать данную работу вручную, одним из нескольких способов.

Надрезка

Проводится загиб следующим образом:

1. Сначала нужно сделать надрезы болгаркой на верхней грани трубы с шагом 10–15 см (зависит от радиуса планируемой арки).
2. Теперь можно сгибать трубу от середины, предварительно зажав заготовку в тисках.
3. В конце необходимо заварить расширившиеся пропилы, а также зачистить швы болгаркой.

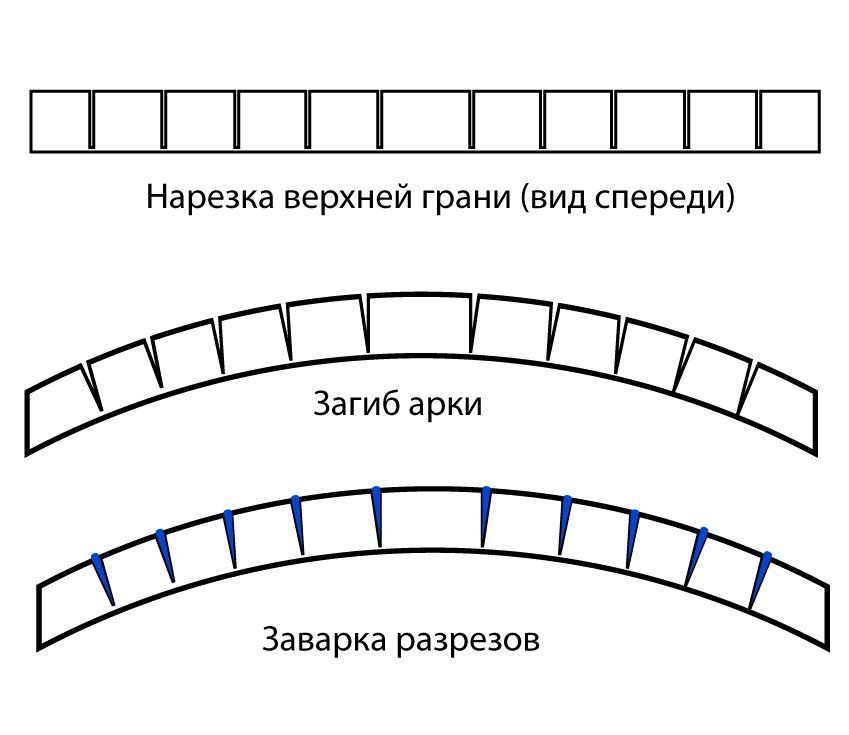

Надрезка является одним из способов загиба профильной трубы

Набивание песком

Метод, который не требует наличия специальных инструментов. Выполняется эта работа следующим образом:

1. Сначала нужно заварить или забить пробкой один конец трубы.
2. Теперь можно засыпать песок в полость, забить пробку с другого конца.
3. Подогреть резаком, гнуть по нужному радиусу.

Видео: как согнуть трубу без трубогиба

Установка и крепление опор для навеса

Этот этап работ проводится по следующему плану:

1. Сначала нужно очистить участок, наметить место установки навеса.
2. Далее надо выкопать ямки (50*50 см, глубиной 70 см) под столбчатый фундамент.
3. Теперь можно приготовить бетон, смешав цемент, песок и щебень (фракции 5–20) в пропорции 1:2:2.
4. Залить его в ямки, утрамбовать, вставить закладные. Фундамент нужно оставить на 4–5 дней, прикрыв сверху полиэтиленовой плёнкой. При это каждый день его придётся поливать водой.
5. Теперь можно приступать к монтажу опор. Их нужно отрезать с запасом 5–10 см, поскольку возможны небольшие неровности площадки.
6. Выставлять их необходимо поочерёдно, проверяя вертикаль с помощью уровня. Теперь опоры можно приварить к закладным.
7. Теперь с помощью лазерного нивелира или гидроуровня нужно найти самую низкую точку на опорах, поставить метку на нужной высоте. Её необходимо «перенести» на оставшиеся опоры. Таким образом вы добьётесь того, что все метки будут в одной горизонтальной плоскости.
8. В конце опоры по меткам нужно обрезать болгаркой.

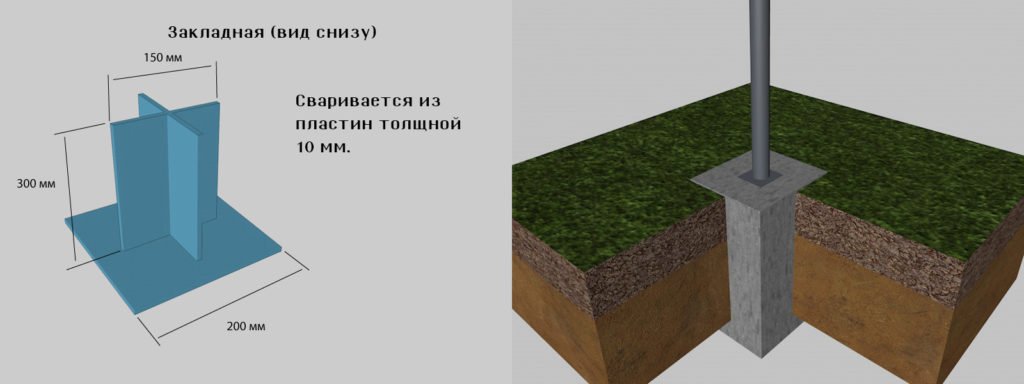

Схема поможет качественно выполнить работу

Подготовительные работы перед постройкой

Перед началом строительства навеса требуется:

• выполнить расчет нагрузок (при необходимости);
• составить чертеж конструкции;
• подготовить необходимый для работы инструмент;
• приобрести материалы.

Существует несколько типов навесов из профильной трубы, которые можно собрать своими руками, а именно: односкатный, двусткатный и арочный. Вид и форма конструкции, которую будет отражать соответствующий чертеж, зависят от желания пользователя и количества свободного пространства на участке.

Чертеж и расчеты навеса из профильной трубы могут производиться как собственноручно, так и при помощи специальной программы. Для соблюдения точности лучше находиться на месте будущего размещения конструкции.

Примерный расчет размеров сооружения основывается на таких исходных данных – дом 6 х 9 м, перед его свободной стороной есть свободная площадка 7 х 9 м. Пусть планируется навес по всей стене дома (т. е. 9 м), размер вылета – 6 м (на 1 м короче площадки). Таким образом, площадь навеса составляет 6 х 9 м.

Оптимальная высота поднятого края – 3,5 либо 3,6 м, низкого – 2,4 м. Перепад высот ската позволяет выполнить расчет угла его наклона – 12-13 градусов. Вероятные нагрузки определяются по ветровым и снеговым картам района. На основании этих вычислений составляется подробный чертеж навеса.

Односкатный навес с опорой на стену дома потребует минимум материалов и усилий

Состав навесов из профильных труб

Навесы из металлопрофиля состоят из нескольких частей

• Фундамент: в большинстве случаев, можно обойтись и малым объёмом, так как данные конструкции не обладают огромной массивностью. Однако, желательно перестраховаться и не экономить на безопасности, так как это может привести к необратимому разрушению каркаса без возможности восстановления.
• Опоры и подвесы: данные части конструкции выступают в роли защиты от разрушения и поломок. Их установка обязательна в любых случаях, ведь без какой-либо из этих деталей невозможно функционирование навеса.
• Откосы и фермы: их единственная функция — соединение опор и подвесов между собой, тем самым образовывая надёжную систему противодействия деформации.
• Кровля: дополнительный защитный слой, наносимый непосредственно на материал, из которого состоит конструкция.

Несмотря на прекрасное улучшение функционала навесов, от ферм всё же можно отказаться в нескольких случаях. Если возведение защитной конструкции происходит над небольшой площадью (детская игровая площадка, песочница, крыльцо), то от данной системы дополнительной защиты можно спокойно отказаться, так в ней не будет острой необходимости ввиду отсутствия продолговатых горизонтальных участков.

Иная ситуация наступает при возведении навеса в местах парковки или бассейнов. Здесь горизонтальные участки имеют намного большую длину, из-за чего от ферм отказаться просто нельзя. Напротив, из-за уязвимости к малейшим внешним нагрузкам, приходится отдавать предпочтение в сторону двухтрубных конструкций, соединяющие стойки и раскосы между собой. Данный вид ферм применяется для придания навесам жёсткости и прочности.

При создании фундамента зачастую останавливаются на столбчатом варианте, так как он представляет собой наименее трудоёмкий процесс, при этом, не снижающий работоспособности конструкции. В ходе работы почва не подвергается обильному землеройным процессам, благодаря чему, может использоваться повторно, хоть и с небольшим шансом.

Кровля

Универсальность навесов из профильных труб позволяет им легко модифицироваться. Кровля — технический параметр, обладающий наибольшим количеством возможностей дополнения и улучшения первоначального состава.

Навес из поликарбоната

Разнообразие заключается в большом выборе материалов для покрытия крыши. Кроме стандартной поликарбонатной отделки, можно применять шифер или металлический профнастил. В зависимости от выбора кровли, технические и физические параметры конструкции будут меняться, в зависимости от материала. Так как крыша — основная часть, то именно от кровли и будет зависеть сложность и трудоёмкость работы.

Фермы

Данные части навеса относятся к прикладным связующим участкам конструкции. Их главное свойство и функция — повышение прочности конструкции за счёт объединения опор между собой. Главная величина, характеризующая фермы — угол наклона. Он отвечает за возможность сбрасывания осадков с поверхности крыши. Усреднённое значение данного параметра — 6 градусов, однако рекомендуется использовать 8, так как при нём можно не боятся снега или дождя.

Состав фермы легко модифицируется: внутрь конструкции можно устанавливать стойки, прогоны, дополнительные опоры. Все детали и добавления нужно заносить обязательно заносить в чертёж.

Монтаж позволяет не только горизонтально скреплять основные опоры, выполненные из профильного металла, крестообразными связями, но и осуществлять сборку из пустотелых элементов, что значительно снижает исходный вес каркаса.

Стандарты выбора профильных труб для сооружения ферм

Чтобы выбрать необходимые варианты для улучшения прочности навеса, необходимо изучить  постановление, в котором описываются виды конструкций и грунтовки:

Постановление СНиП 2.01.07-85 о видах конструкций и грунтов

Конструкции и грунтовка
Конструкции	Грунтовка
Металлические	Свободные бетонные	Изоляционные бетонные	Промышленный бетон	Природного происхождения	Искусственно насыпные

Характеристики прочности

Необходимые величины для навесов из профильных труб

Величина длины пролёта, м	1.2	2.3	3.5	4.5	5.8
Физические параметры трубы	Максимальная нагрузка на конструкцию, кг
42х42х2	77.4	19.4	7.33	3.98	1.77
42х42х3	98.9	26.6	9.54	4.55	2.22
52х52х4	130.7	37.7	14	6.57	3.45
63х63х3	200.7	44.3	17.2	8.99	4.66

Техническая сторона вопроса – проекты, схемы, чертежи, расчеты

Анализируя любой чертеж навеса из профильной трубы, конструкцию можно представить в двух частях: металлический каркас и крыша. Основание — вертикальные столбы из круглой трубы или квадратного профиля, по верхним оголовкам которого идет обвязка металлопрокатом либо нижний пояс фермы. Это придает металлической конструкции жесткость, помогает сохранить геометрию даже при значительных нагрузках.

Опоры

Столбы рекомендуется размещать на расстоянии 1,5-2 м друг от друга. Если строение будет примыкать к дому, гаражу, бане и т.д., то желательно возле основного строения так же разместить опорные колонны, которые будут держать навес. При отсутствии такой возможности, чтобы привязать навес к дому из металлопрофиля, своими руками следует на несущую стену прикрепить поперечную балку, которая послужит опорой для фермы. В работе используют длинные анкера. Решение поможет распределить нагрузки равномерно по всей несущей стене.

Фермы

На стропильную систему навеса ложится основная нагрузка от осадков, порывов ветра, поэтому важно сделать правильный расчет ферм, определиться с толщиной профиля для его изготовления. Навесы из металлопрофиля, фото-примеры ниже, устраивают под одно-, двускатной либо арочной крышей

Какие можно изготовить навесы из профильной трубы своими руками, фото-примеры разных видов крыш

Фермы бывают:

• Треугольные, полигональные, параллельные, ломанные – определяется контуром пояса.
• Внутри пояса могут быть решетки – треугольные, ромбические, раскосые и полураскосые.
• По способу опирания – консольная, балочная, арочная, балочно-консольная.

Типовые фермы-арки для металлических навесов

Чтобы правильно сделать расчет фермы из профильной трубы для навеса, необходимо учесть снеговые, ветровые нагрузки, угол наклона крыши, размер конструкции. Избежать ошибок в достаточно сложных инженерных вычислениях помогут специалисты или следует использовать онлайн калькулятор.

Для изготовления маленьких или средних металлических навесов, в частном порядке лучше пользоваться готовыми чертежами и проектами, делать универсальные фермы, которые подходят для всех видов конструкций.

Стандартные фермы для навесов

Оптимальный уклон крыши 15-25о, подходит для всех видов кровельного материала: поликарбонат, профнастил, мягкая кровля, металлочерепица и пр.

Требования к материалам и креплению

Чтобы каркас для навеса из профильной трубы соответствовал стандартам качества необходимо выполнить ряд условий:

• Недопустимо использовать профиль с трещинами для изготовления узлов, несущих элементов навеса.
• Торец опорных ребер должен иметь шероховатость — Ra £12,5 мкм, что регламентировано ГОСТом 2789-73.
• Для ферм нижнего пояса используется сталь без внутренних расслоев, грубые шлаковые включения запрещены категорически.
• Согласно ГОСТу в разделе 14771-76 соединения следует выполнять механической сваркой, с использованием углекислой среды или смеси углерода с аргоном.
• Руководствуясь пунктами 2246-70 и 26271-84 ГОСТа для сварки необходима проволока ПП-АН-8.
• ГОСТ в части 7798-70 гласит: стропила крепятся к вертикальным опорам и подстропильным деталям болтами класса 5.8.

Схема с размерами, по которой можно построить стандартный навес для авто своими руками из металла

Виды поликарбонатных конструкций по особенностям применения

Навесы из поликарбоната для дачи могут подбираться в разных целях. Например, с помощью этого материала можно создать защитное покрытие для зоны, где вы будете ставить автомобиль. Так машина будет защищена от солнца, дождя и других факторов. При этом вы можете подобрать необычные формы такого навеса вместо традиционной геометрии.

Навесы из поликарбоната для дачи, фото

Внимание! Еще один из плюсов построек с применением поликарбоната – экологичность этого материала. На дачном участке многим важен этот фактор

Следующий вариант, как можно использовать полезные свойства таких покрытий – сделать навес для бассейна из поликарбоната своими руками. Такой навес будет представлять себе просторный или компактный крытый павильон, где вы сможете защититься от палящего солнца во время отдыха на свежем воздухе.

К тому же возведение навеса над бассейном позволяет предотвратить цветение воды, ее загрязнение листвой и грязью в любую погоду. А за счет водоотталкивающей фактуры капли воды будут стекать по поверхности.

Навесы для бассейнов из поликарбоната, фото

Пользоваться таким павильоном можно даже в холодные сезоны: сильный ветер не повредит постройку. Но имейте в виду, что такой навес будет стоить недешево, и его цена будет меняться в зависимости от площади.

Распространенная практика – создание пристроенного к дому навеса из поликарбоната. Навес над крыльцом – это отличный вариант защиты входа в основное строение на вашей даче и частичной местности возле него.

Навесы над крыльцом из поликарбоната, фото

Если пристроить к дому навес из поликарбоната, вы сможете выходить на улицу, не боясь осадков, ветра или солнца. А благодаря разным доступным вариациям дизайна вы сможете обеспечить сочетаемость такой пристройки со стилем своего дома.

Навес из поликарбоната, пристроенный к дому, фото

Помимо навеса для крыльца из поликарбоната, вы можете соорудить аналогичную конструкцию над террасой. Теперь отдыхать на свежем воздухе и любоваться красотой своего участка будет еще проще! Ведь вы сможете делать это, не боясь того, что вас схватит солнечный удар, или вы промокнете от дождя.

Внимание! Под поликарбонатным навесом на террасе можно обустроить летнюю кухню или зону барбекю. Для многих представляют проблему открытые балконные конструкции

И это неудивительно, ведь стоит плохой погоде проявить себя – и находиться на балконе уже будет проблематично. Если вы не хотите лишать себя удовольствия находиться вне дома в непогоду – можете соорудить навес из поликарбоната над балконом

Для многих представляют проблему открытые балконные конструкции. И это неудивительно, ведь стоит плохой погоде проявить себя – и находиться на балконе уже будет проблематично. Если вы не хотите лишать себя удовольствия находиться вне дома в непогоду – можете соорудить навес из поликарбоната над балконом.

Кстати, еще один из плюсов использования этого материала – возможность торможения процессов старения балконной конструкции. Прежде всего, это касается деревянных балконов, ведь при постоянном воздействии влаги не исключено появление грибка и плесени в этой зоне, а также возможна потеря прочности постройки.

Совет: поликарбонат оранжевого оттенка будет отличным решением для балконов, на которых вы выращиваете зеленые растения. Так вы сможете обеспечить им достаточный уровень освещения для полноценного роста.

Если на загородном или дачном участке есть свободное место – можете обустроить здесь зону отдыха, установив беседку с навесом из поликарбоната. Конечно, можно выбрать и другой способ кровли, но поликарбонат, учитывая его свойства, будет оптимальным по соотношению цены и качества.

В зависимости от степени прозрачности такой навес будет создавать разное освещение зоны беседки, так что здесь можно создать романтичную и расслабляющую обстановку.

Навесы из поликарбоната во дворе, фото

Упрощенный вариант — скамейка с навесом из поликарбоната. Она найдет применение где угодно на вашем участке, поскольку не занимает много места, но всегда защищена от внешних раздражителей. Такую скамейку можно поставить в отдаленной зоне или рядом со входом в дом.

Стоит ли выбирать профильную трубу?

Вариант готового навеса из профтрубы

• Правильные геометрические формы материала сохраняют высокий уровень его прочности. Естественные рёбра жёсткости — это противоположные стенки профильных труб.
• Бывают прямые и криволинейные профильные трубы.
• Цельнокатаные аналоги профильных труб сложнее в производстве. За счёт этого последний материал гораздо дешевле.
• Несмотря на небольшую массу, скелет из профилированных труб достаточно устойчивый.
• Соединяются между собой элементы каркаса при помощи сварки и болтов.
• Можно соорудить стационарный или разборный каркас.
• Толщина стенок профилированной трубы не более 2 миллиметров. Благодаря этому кровлю можно крепить непосредственно к каркасу и не тратиться на большое количество инструментов.

Этапы изготовления своими руками

Чтобы изготовить односкатный навес самостоятельно, потребуется сделать расчет конструкции для определения подходящих размеров рассматриваемых элементов. Рассчитать каркас навеса рекомендуется на нагрузки от веса снега и монтажную нагрузку, стойки рассчитываются на ветер.

Фундамент

Перед тем как приступать к сооружению конструкции, необходимо подготовить основание для ее установки. В этом случае в заранее определенных местах, где планируется установка опор, вынимают грунт. На дно образовавшейся ямы насыпают слой щебня, который впоследствии трамбуют для достижения требуемой прочности.

Следующий этап подготовки фундамента – монтаж закладной с приваренными болтами. Также можно задействовать арматуру, если хочется добиться максимальной прочности конструкции. Когда все элементы будут выставлены, в оставшееся пространство заливают подготовленный цементный раствор. Боковые стенки будущего навеса собирают посредством соединения ферм и столбов, которые будут служить опорой

При проведении фундаментных работ необходимо обращать внимание на размеры конструкции, указанные на чертеже

Монтаж каркаса

Сбор конструкции выполняется по схеме одним из следующих способов.

Сварочным. Такой вариант подходит владельцам сварочных аппаратов и тем, кто привык работать с металлом

Важно знать, как правильно варить навес из металлопрофиля. Если навыков в проведении подобных работ нет, рекомендуется выбрать другой способ

С использованием резьбовых соединений

В этом случае потребуется запастись металлическими уголками и крепежными элементами в виде болтов.

С применением хомутов. Простой и удобный способ, который не отнимет много времени.

Сборка каркаса – процесс несложный и довольно экономичный. Навес, сделанный своими руками, обойдется дешевле заказной или покупной конструкции.

Обшивка крыши

Следующий этап после установки каркаса подразумевает укладку кровли из профлиста. Он выполняется в несколько шагов.

1. Сначала производят монтаж кровельной обрешетки, на которую затем будет выложен профнастил. Процедура стандартная. Достаточно нашить поверх металлического каркаса несколько деревянных брусьев, расположенных поперек балок. Крепление бруса с балками осуществляется посредством использования саморезов. Конечно, профнастил можно сразу привинтить к металлическому каркасу, но в этом случае потребуется предварительно рассчитать конструкцию, определив шаг кровельного материала. Так, например, это может быть конструкция 4х6 или 5 на 6.
2. Второй шаг подразумевает крепление профнастила к обрешетке. Процесс выполняют с помощью саморезов с пресс-шайбами, у которых предусмотрены резиновые прокладки. Саморезы устанавливают через волну в нижнюю часть для предотвращения деформации.
3. Подшивка кровли – заключительный этап. С его помощью удастся сделать внешний вид потолка навеса более привлекательным, а также спрятать за обшивку провода, которые ведут к осветительным приборам.

Класть профнастил рекомендуется с нахлестом, чтобы предотвратить протекание кровли. Односкатный навес из металлопрофиля – универсальное решение, которое не только обеспечит защиту выделенной зоны от внешних воздействий в виде осадков, но также будет привлекательно смотреться на участке.

О том, как сделать односкатный навес из металлопрофиля своими руками, смотрите в следующем видео.

Сколько нужно материала

Объём затрат – это один из главных моментов, который надо знать, чтобы тщательно подготовиться. Ниже дан пример расчёта для арочного навеса 6х4 м.

Параметры навеса:

• Длина и ширина: 6х4 м.
• Длина и ширина кровли: 6,3х4,5 м.
• Шаг столбов: 2,5 м.
• Расстояние между фермами: 1 м.
• Шаг обрешётки: 0,6 м., 9 шт.
• Решётка фермы: треугольная.

Сколько нужно металлопрофиля, какого сечения:

• Для опорных столбов: 80х80х3 – 22 м.
• Несущие балки: 80х80х3 – 12,6 м.
• Фермы (верхний, нижний пояса): 25х25х2 — 84 м.
• Перемычки (раскосы) для ферм: 25х25х2 — 36 м.
• Прогоны: 40х20х1,5 – 56,1 м.

Сколько нужно поликарбоната и какой толщины:

3 листа длиной 6 м, толщина 8 мм.

Дополнительные расходники для кровли:

• 2 соединителя;
• 6 торцевых планок;
• 75 шайб для крепления.

Сопоставив ВСЕ выше описанные данные со своими, будет проще рассчитать себестоимость.
