Выбор автоматов в домовой или квартирный щиток
В электрическом щитке используют три типа устройств:
- Автомат. Отключает и включает питание в ручном режиме, а также срабатывает (разрывает цепь) при коротком замыкании в цепи.
- УЗО (устройство защитного отключения). Оно контролирует ток утечки, который возникает при пробое изоляции или в случае, если кто-то взялся за провода. При возникновении одной из указанных ситуаций цепь разрывается.
- Диф. автомат (дифференциальный автомат). Это устройство, которое в одном корпусе совмещает два: контролирует и наличие КЗ и тока утечки.
Диф-автоматы обычно ставят вместо связки — УЗО+автомат. Этим экономится место в щитке — его требуется меньше на один модуль
Иногда это важно: например, вам нужно включить еще одну линию электропитания, а места для установки нет как нет и свободного автомата
Диф-автомат ставят вместо связки автомата и УЗО
Вообще же чаще ставят два устройства. Во-первых, это дешевле (диф.автоматы стоят дороже), во-вторых, при сработке одного из защитных устройств вы точно знаете, что произошло и что нужно искать: КЗ (если выключался автомат) или утечка и возможная перегрузка по току (сработало УЗО). При сработке дифавтомата вы этого не обнаружите. Разве что поставите специальную модель, которая имеет флажок, показывающий, по какой неисправности сработало устройство.
Автоматы защиты
Защитные автоматы выбираются по току, который необходим для потребителей данной группы. Высчитывается он просто. Складываете максимальные мощности всех подключаемых одновременно устройств в группе, делите на напряжение сети — 220 В, получаете требуемую мощность по току. Номинал устройства берете чуть больше, иначе при включении всех нагрузок он будет отключаться по перегрузке.
Например, сложив мощность всех устройств в группе получили суммарное значение 6,5 кВт (6500 Вт). Делим на 220 В, получаем 6500 Вт / 220 В = 29,54 А.
Какие цифры на корпусе что обозначают
Номиналы автоматов по току могут быть следующие: (в А) 6, 10, 16, 20, 25, 32, 40, 50, 63. Ближайший больший к заданному значению — 32 А. Такой и ищем.
Установка
Шина заземления может монтироваться на din рейку или в электрический щиток. При этом установка производится открытым или закрытым способом. Первый вариант подойдет для закрытого от посторонних лиц электрического шкафа. Такая часто монтируется, как телекоммуникационная (в серверной комнате, корпусе щитка), т. е. та, к которой будут подключены различные бытовые приборы, скажем, это стиральная машина, компьютер. Закрытая шина используется для оборудования, которое подключается к важным устройствам. Например, силовая розетка для электроплиты, электроинструмент и т. д. Она располагается исключительно под закрытой крышкой. Для подключения шины обязательно используется ВРУ.
Фото — медные пластины
Монтаж шины для частного дома с внутренним заземляющим контуром:
- Для начала нужно изготовить шины. Вам понадобится оцинкованная сталь шириной до 8 мм и толщиной до 3. Иногда полоса неудобна в личном использовании, поэтому можно применять круглый арматурный прут, но его сечение обязательно должно быть до 5,5 мм. Помимо этого можно купить готовый отвод, подойдет классическая гладкая или более удобная и долговечная плетеная;
- Настенная шина может устанавливаться непосредственно по стене, но на высоте от 40 мм до 60 мм от земли – это необходимо для защиты от коррозии;
- Если на пути проведения заземления есть дверь или другое отверстие, то полоса проводится в защитном корпусе. Это может быть труба или любое другое приспособление;
- В качестве заземлителей для различных кабелей можно использовать трубы коммуникаций, проложенные в земле, различные металлические конструкции и т. д.;
- Все места стыков соединяются не клеммами, а свариванием, иначе контур может разъединиться. Для дополнительной защиты полоса устанавливается на изоляторах;
- Если в некоторых местах контура нужно поднять ГЗШ выше выбранного уровня, то используются стойки. Они также выполняются из металла и обязательно монтируются в землю для обеспечения нужного заземления.
Фото — принцип проводки внутренней земли Окрашивать полосы и пруты рекомендуется только в черный цвет, но допускается и изменение оттенка системы с целью поддержания дизайна. Тогда контур на каждых полутора метрах помечается двумя полосками фиолетового цвета.
Намного чаще гибкая шина заземления устанавливается в качестве внешнего контура.
- По периметру здания прокладывается контур. Его нужно устанавливать в виде равнобедренного треугольника, между отдельными точками которого равное расстояние;
- К стойкам нужно приварить ленту, которая соединит все отдельные столбцы между собой. Они крепятся исключительно сваркой;
- После этого к полученному контуру подводится провод заземления;
- Его отвод устанавливается в щит. Такая схема является наиболее практичной для частых домов.
Её окраска также может производиться в любые произвольные цвета (не запрещенные ГОСТ), но отмечать контур все же придется. Это делается аналогично внутреннему, только рекомендованное расстояние между отметками – 200 мм.
Фото — элемент для парных плитов
Классификация шин по форме сечения
Поперечное сечение шин
В зависимости от формы поперечного сечения шинопровода различают:
- трубчатые конструкции;
- прямоугольные модели;
- коробчатые проводники;
- двух- или трехполосные модели.
Преимущества проводников с прямоугольным сечением – эффективное отведение тепла и низкое сопротивление силы тока, что снижает активную и ограничивает реактивную энергию
Таким образом удается обеспечить существенную экономию дорогостоящих энергоресурсов, что имеет важное значение для крупных коммерческих и производственных объектов
Область применения шинопровода прямоугольного сечения – монтаж сетей и распределительных устройств силой тока в диапазоне 2000-4000А. Возможно соединение нескольких плоских шин для получения двух- или трехполосных конфигураций.
Плоские и коробчатые модификации шинопровода находят применение в сетях, работающих под напряжением до 35кВ.
Оптимальной модификацией считается трубчатая электрическая шина. В числе ее основных преимуществ – эффективное теплоотведение, высокая прочность и равномерность распределения образующегося электрического поля.
В зависимости от назначения и необходимых рабочих параметров для изготовления проводников могут использоваться:
- медь;
- алюминий;
- сталь;
- сталеалюминий — стальной сердечник, покрытый повивкой из алюминиевых проводов.
В числе преимуществ алюминиевых шин – антикоррозийная стойкость, отличные электропроводящие свойства, небольшой вес и приемлемая стоимость. Для их изготовления применяют низколегированные алюминиевые сплавы с незначительным содержанием кремния и магния для улучшения пластичности и прочности металла.
Медные шины с содержанием меди до 99% ни в чем не уступают алюминиевым, но имеют меньшее распространение из-за сравнительно высокой стоимости.
Порядок установки устройств в щитке
Итак, мы с вами разобрали все общие моменты, касающиеся самих соединений. Теперь давайте посмотрим, в каком порядке, по какой схеме устройства подключаются в одну систему в щитке. Далее идет пошаговая инструкция.
Шаги, фотоОписание
Шаг 1 – установка DIN рейки Для всех устройств требуется основание, на котором они будут закреплены. Таковым является DIN рейка, которая прикручивается на винты внутри щитка. Эта металлическая планка сделана из стали и может как идти в комплекте с щитком, так и приобретаться отдельно. Во втором случае, скорее всего, ее придется подрезать по длине, чтобы она поместилась внутрь.
Шаг 2 – установка шин На следующем этапе на рейку надеваются шины – нулевая (синего цвета) и заземления (желтая). Рейка имеет такую форму, что приборы, на нее устанавливаемые, защелкиваются за ее края.
Теперь подробнее о шинах. Эти элементы требуются для того, чтобы соединить все выводы, в частности, идущие на ноль и землю. Представляют они собой цельное металлической основание в ПВХ изоляции, с отверстиями разного размера и винтовыми зажимами для крепления проводов.
Шаг 3 – установка автоматов Далее на рейку крепятся автоматы
Обратите внимание, что держатся при помощи небольшого пластикового фиксатора, который должен смотреть вниз. При необходимости замены устройства фиксатор отодвигается, после чего автомат можно свободно снять
Шаг 4 – подключения нуля Установив на рейку все устройства, начинаем их запитывать
Допустим, что в щиток у вас выведен трехжильный провод. Каждая жила будет иметь свой цвет. Общеприняты следующие обозначения. Синий – это нуль, желтый или желто-зеленый – заземление, а белый или розовый – фаза.
Итак, синяя жила подключается к нулевой шине, а желтая к шине заземления – все логично и просто.
Шаг 5 – подключение фазы (первым запитывается обычно автомат слева)Фаза, как мы уже говорили ранее, подключается к автомату сверху. Зачищаем провод от изоляции, вставляем его в клемму, но сразу не закручиваем, если у вас будут использоваться перемычки. Вообще, сначала лучше установить их, и лишь потом подключать питание.
Шаг 6 – подключение диф автомата Если у вас в схеме присутствует дифференцированный автомат, то вы сразу заметите, что у него сверху имеется две клеммы. Одна идет под фазу, а другая под нуль. Как не запутаться при подключении?
На лицевой стороне автомата нарисована схема, на которую нужно обратить внимание. На ней будут изображены входы с обозначениями. Первый обозначен буквой N – это будет нулем
Второй маркирован буквой L или цифрой 1 – это фаза. Соответственно, отрезком проводов соединяем нулевую шину и выход N, и вторым кидаем перемычку от однополюсного автомата на фазу
Первый обозначен буквой N – это будет нулем. Второй маркирован буквой L или цифрой 1 – это фаза. Соответственно, отрезком проводов соединяем нулевую шину и выход N, и вторым кидаем перемычку от однополюсного автомата на фазу.
Шаг 7 – подключение проводов, идущих от комнат Далее автоматам нужно подключить все провода, выходящие из дома — те, которые ведут к распределительным коробкам, розеткам и выключателям. Действуем также, используя цветовую маркировку проводов. Нули кидаем на нулевую шину, землю – на шину заземления. Белый провод соединяется с нижними выводами автоматов, которые работают как выключатели – соединяют\разъединяют цепь. В случае с дифференцированными автоматами выходы подключаются аналогично описанной выше методике. Выход N – к нулевой шине, фаза соединяется с белым проводом.
Итак, мы разобрали простейшую схему, конечно, разновидностей устройств защиты очень много, но принцип подключения у них одинаков, главное, не перепутать местами провода и не устроить короткое замыкание. Показанная схема является параллельной, то есть устройства будут работать даже при выходе одного из строя или его отключении.
Более сложные последовательные варианты подключения самому точно делать не стоит. Хотя если интересно, можете поискать информацию в сети. Также советуем к просмотру подобранные нами видеоролики, которые помогут разобраться в теме еще лучше.
Мы постарались все объяснить популярным языком. Теперь вы знаете, как правильно подключить автоматы в щитке надеемся, материала вам понравился и будет в дальнейшем полезен.
Нулевая шина в корпусе: назначение
Как устроен корпус с нулевыми шинами?
Нулевая шина в корпусе выглядит следующим образом — пластиковое основание светлого тона имеет конструкцию для крепления на DIN-рейку, внутри устройства расположены от двух до четырех бронзовых шин, каждая шина отделена прозрачными пластинами, затем, лицевая часть корпуса нулевой шины закрывается прозрачной, синего оттенка съемной панелькой. Вот такое незамысловатое устройство придумала фирма Legrand, в последующем, подхватившая идею фирма IЕК.
Принцип работы нулевых шин
На этот вопрос сможет ответить не каждый профессиональный электромонтажник, по этой причине и была создана статья для раскрытия «секрета».
По современным правилам и нормам электромонтажа, нулевой проводник не должен прерываться или, как еще говорят профи, «рваться» на всем его протяжения электрической сети, после ввода в распределительный щит. Разрывать ноль возможно одновременно с фазой с помощью двухполюсного автоматического автомата. Так и появились нулевые шины, к которым присоединяются нулевые проводники, идущие от нагрузок. Во многих щитовых предусмотрены нулевые шины или их можно отдельно приобрести и установить в щитовой, они бывают различных комбинаций.
нулевые шины
Корпус для нулевых шин, зачем и для чего?
Разобраться в этом вопросе возможно в том случае, если хорошо понимать назначение устройства защитного отключения (УЗО). Если в щитовой одно УЗО – это устройство можно подключить к общей нулевой шине. Но если планируется установка двух и более УЗО тогда вся тайна становится явной.
Дело в том, что каждое УЗО для корректной работы требует автономной нулевой шины. Если несколько УЗО завести на одну общую нулевую шину, то во время утечки тока сработают одновременно несколько устройств и в итоге обесточат потребителей, которые ни в чем не повинны.
Другими словами, каждое УЗО нуждается в индивидуальной нулевой шине. Для примера можно посмотреть схему установки нескольких устройств защитного отключения. Чтобы ни плодить слишком много нулевых шин, была изобретена нулевая шина в корпусе.
Нулевая шина: устройство, назначение, характеристики
Нулевая шина необходима для того чтобы выполнить подключение заземляющих проводников (PE) и рабочих нулей (N). Область применения данной конструкции — сети постоянного или переменного тока с напряжением, достигающем 400 Вольт. На сегодняшний день представить сборку электрического щитка без применения специальных шин практически не возможно, поэтому в этой статье мы решили рассмотреть устройство и назначение нулевой шины.
Конструктивные особенности
При детальном рассмотрении конструкции, можно заметить, что она представляет собой токопроводящую жилу и основание, изготовленное из пластика, которое предназначено для установки на DIN рейку.
На фото внешний вид НШ:
Токопроводящая жила содержит в себе отверстия и зажимные болты, для фиксации проводников в ней, а также аккуратной и безопасной разводки внутри распределительного устройства проводников N. Различаются между собой НШ как способом монтажа (корпусом), так и количеством монтажных отверстий, соответственно длиной.
Для обеспечения качественного соединения, а также упрощения дальнейшего обслуживания, шина выполнена единым токопроводящим элементом достаточного размера из электротехнической меди или латуни. С различным количеством болтовых зажимов, к которым подводят нулевые (N) проводники.
Различают НШ в корпусе и шины заземления без корпуса, внешне токопроводящие элементы идентичны. Нулевую шину изготавливают в корпусе или устанавливают изолятор. Для правильного функционирования устройств дифференциальной защиты необходимо правильно произвести их подключение, а в распределительном щите разделить проводники N от PE. В случае металлического щита, это можно произвести только изолировав нулевой проводник от корпуса.
Назначение
Применение нулевой шины даёт возможность решать несколько очень важных проблем:
- Прежде всего, можно создать сразу несколько точек для осуществления подключения нагрузок от общего ввода к проводнику нулевого типа.
- Провести заземление видимого типа, устройством с крышкой, выполненной из прозрачного материала, которая закрывает клеммы.
- Значительно повысить эффективное использование защитных автоматических устройств.
- Обеспечить неразрывность цепи на участке от заземления до конкретной нагрузки.
Выполнить важное условие, которое предусматривает раздел проводов нулевого (защитного) и рабочего типов. О том, как разделить PEN проводник, мы рассказывали в отдельной статье.
Характеристики
Сейчас установлены очень чёткие требования к выбору нулевых шин
Самое важное правило — это не превышение сечения провода аналогичного показателя в ГЗШ. Чтобы вы понимали, существует возможность ввода в ящик от одного и до четырёх десятков проводов. К примеру, для варианта 3 на 40 предусматривается провод, сечение которого достигает 3 миллиметров при максимально допустимом подключении четырёх десятков
К примеру, для варианта 3 на 40 предусматривается провод, сечение которого достигает 3 миллиметров при максимально допустимом подключении четырёх десятков.
Что касается технических характеристик, некоторые из параметров мы предоставили в таблице ниже. У каждого производителя свои конструктивные особенности и характеристики нулевых шин. Для примера мы взяли продукцию компании IEK:
Правила установки
Монтаж НШ возможен как на специальную рейку, так и в электрический щиток. Предусмотрены варианты установки как закрытым, так и открытым способом. Открытый способ прекрасно подходит для шкафа, который будет закрытым для доступа посторонних лиц. Закрытый вариант используется в ситуациях, когда применяется оборудование, подключаемое к очень важным элементам. В качестве примера можно привести розетку силового типа для различного электрического инструмента.
На видео ниже наглядно показывается, как установить НШ на DIN-рейку и как ее можно надежнее зафиксировать:
Вот мы и рассмотрели устройство и назначение нулевой шины. Надеемся, информация была для вас полезной и интересной!
Наверняка вы не знаете:
Назначение
Помимо ГЗШ в состав заземляющей системы входит комплект медных соединительных жил, а также специальная конструкция из металлических профилей или арматуры, называемая контуром заземления. Последний вкапывается в землю неподалёку от строения на глубину, обеспечивающую надёжный контакт металла с грунтом.
Основное назначение шины заземления – создать на вводе в сооружение особую зону, имеющую нулевой потенциал по отношению к земле. Кроме того, ГЗШ предназначается для подключения частей электрооборудования, эксплуатируемого в границах данного объекта и нуждающихся в заземлении.
В большинстве случаев заземляющая шина собирает на себе проводники, идущие от следующих конструктивных элементов:
- основной заземляющий контур;
- металлический корпус (корпуса) различного оборудования и трубопроводов;
- система защиты от удара молнии (молниеотвод).
Помимо этого, к главной шине заземления подключается и так называемый «PEN проводник», входящий в состав кабельной подводки питающего напряжения и совмещающий в себе «рабочий ноль» и защитный провод.
На планке ГЗШ заземляющая шина искусственно разделяется на так называемую «нулевую рабочую» (N) и «нулевую защитную» (PE), каждая из которых имеет собственное крепление и используется по своему прямому назначению.
Благодаря такому разделению на стороне потребителя удаётся организовать «повторное» заземление, исключающее опасность поражения током при случайном обрыве PEN проводника.
Отметим также, что обустройство заземления по такой схеме возможно лишь для трансформаторных питающих линий с глухозаземлённой нейтралью.
Конструкция
Нулевая шина с заземлением может размещаться как внутри вводного устройства (ВРУ), так и отдельно от него. В первом случае в качестве ГЗШ допускается использовать искусственно организованную шину РЕ, имеющую непосредственный электрический контакт с корпусом распределительного шкафа.
При размещении вне границ вводного устройства эта сборно-распределяющая конструкция должна находиться неподалёку от него (в удобном для обслуживания и доступном для специалистов месте).
Для ограничения доступа посторонних лиц открытые шины заземления могут укрываться в запирающемся на замок ящике, дверца которого помечается специальным знаком.
Для выпускаемых промышленностью типовых изделий ГЗШ ХХ-УХЛ4 ТВС, например, эти размеры строго нормируются и выбираются из следующего ряда: 3х30, 3х40, 4х40 миллиметров. При этом подходящую рейку выбирают исходя из нормированного количества отверстий под крепление проводников (10, 15 или 20).
Перечисленные выше размеры у разных производителей могут отличаться по своей величине, однако все они должны рассматриваться в качестве параметров ГЗШ, дополняющих уже приведённые ранее характеристики.
Обращаем особое внимание на тот факт, что применение алюминия для изготовления распределительных полос не допускается. Кроме того, при выборе изделия с заданными параметрами всегда следует иметь в виду, что габариты ГЗШ не могут быть менее чем сечение РЕ-шины, организуемой в границах ВРУ
К этому нужно добавить, что конструкцией реек должна предусматриваться возможность подключения к ним дополнительных проводников с помощью подходящего инструмента (ключа под болтовое соединение, например).
При наличии в здании нескольких вводов линии питания, шина заземления обустраивается на каждом из них. Образующееся при этом соединение шин должно быть подключено к уравнителям потенциала.
И, наконец, при организации системы заземления не следует путать ГЗШ с РЕ-шиной, организуемой с целью получения повторного заземления на приёмной стороне. Хотя они и имеют электрический контакт, но назначение у них разное.
Можно ознакомиться с рисунком, на котором приводится внешний вид и обозначение ГЗШ.
В следующих разделах на конкретных примерах будут рассмотрены возможные места монтажа шины заземления с учётом удобства организации заземления и обслуживания всей системы в целом.
Нулевые шины на дин-рейку. Шины заземления
Нулевые и заземляющие шины на din рейку
Шины используются в электромонтаже для присоединения и соединения проводников разного типа. По исполнению и назначению они делятся на нулевые N-шины, заземляющие PE-шины, соединительные шины. В качестве материала изготовления используются латунные и бронзовые электротехнические сплавы. При подключении многожильных проводов необходимо применять оконцовочные гильзы для обеспечения лучшего контакта проводника с шиной.
Назначение
Нулевая шина — это общее название для шин N и PE типа. Она применяется при сборке электрощитов для присоединения нулевых проводов: рабочий ноль — на шину N, защитный ноль — на шину PE. По типу исполнения выпускаются неизолированные, изолированные и нулевые шины в корпусе.
В соответствии с правилами проведения монтажных работ нулевой провод не должен иметь разрывов от точки ввода до нагрузки. Нулевая шина служит для соединения общего вводного ноля с нагрузочными нулевыми проводами по принципу «неразрывного 0».
Причём, рабочие нулевые проводники и защитные нулевые провода подключаются раздельно на разные нулевые шины N и PE.
Разбивка «PEN»-проводника на на два раздельных «PE» и «N» повышает эффективность аппаратов защиты (автоматов, дифавтоматов, УЗО).
Для чего нужна нулевая шина в щитке, разновидности и особенности применения в доме
С целью безопасности и удобства монтажа линий электропитания, применяются вводы с отличительными значениями, которые объединяются в общие контактные группы. Нулевая шина — контактная колодка, для безопасного подключения одновременно несколько проводников для дальнейшего питания электроустановок.
- Требования безопасности ПУЭ
- Шина нулевая в корпусе щитка: конструктивные особенности
- Целевое назначение: для чего нужна
- Характеристики
- Правила монтажа
- Полезное видео
Требования безопасности ПУЭ
Система электропитания в идеале составляется по схемам, которые рекомендованы правилами устройства электроустановок (ПУЭ). В жилое помещение или на отдельный объект подключается силовой кабель, а уже последующая его разводка внутри здания обеспечивается с помощью распределительного щитка. Для удобства такой разводки и применяется нулевая шина. Проще говоря, такое устройство представляет собой усиленный проводник в контактной зоне по открытому типу. К нему подключаются нулевые проводники при помощи винтовых соединителей.
Распространенная конструкция шины — брусок прямоугольной формы, произведенный из прочного металла с характерной проводимостью: латунь, сплавы с медью.
Шина нулевая в корпусе щитка: конструктивные особенности
Конструкция нулевой шины:
- Токопроводящая жила из прочного металла.
- Пластиковое основание, которое в дальнейшем при монтаже устройства применяется для крепления на ДИН плоскость.
В свою очередь, устройство имеет отверстия, а также зажимные болты, которые применяются с целью закрепления используемых проводников. Такие отверстия и болтики применяются для безопасной разводки проводов нейтрали. Внешне шины отличительны по длине, способу монтажа и количеству отверстий для установки.
Характеристики нулевых шин

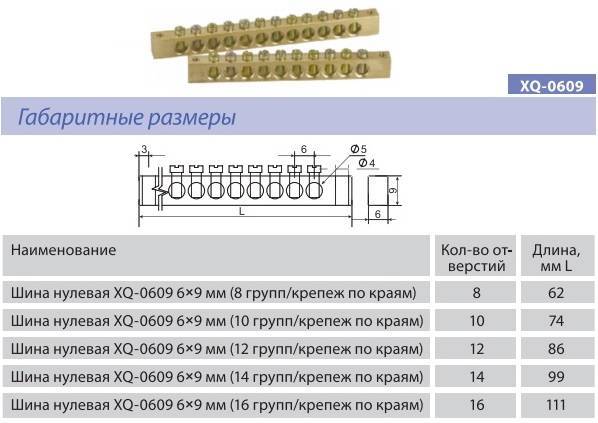

Неизолированная шина нулевая со сторонами 6*9мм и 8*12мм, длиной 0,5 и 1 м отличаются двумя способами подсоединения проводников: по центру или краям изделия.
Шина нулевая изолированная с двумя полимерными «лапками» для крепления к щиту, питает провода через верхние, боковые отверстия. Размеры брусков (ширина/высота): 6*9 и 8*12 мм.
Шина нулевая HCD имеет универсальные крепления: на Din-рейку и поверхность щитка одновременно. Базовые размеры металлического бруска 6*9 мм и 8*12мм.
Нулевая шина с изолятором CD крепится на Din-рейку по центру изделия. Размеры клеммы 6*9мм, 1 м.
Кросс-модуль представлен нулевой рейкой в корпусе для монтажа в щиток или 2-4 проводниками в полимерной коробке, фиксируемой на DIN-рейке или плоской поверхности через отверстия на задней панели. Устройство содержит отверстия различных диаметров, позволяя подключать провода соответствующих сечений.
Допустимый ток для использования кросс-модуля в электросети 100-125 А, номинальное напряжение 500В.
Опасная тишина
Второе отличие — шум двигателя, который очень тихий в случае электромобилей. Вождение на низких скоростях, ниже 20-30 км / ч, практически бесшумно.
С июля 2020 года это изменится, поскольку для использования системы AVAS потребуется новая электрика, то есть предупреждающий шум. Старые модели должны быть оснащены этой технологией до 1 июля 2021 года. Обязательные звуковые генераторы предназначены прежде всего для облегчения жизни пешеходов и слепых.
Однако AVAS ( акустическая система оповещения транспортных средств) не изменит тот факт, что электромобили тише. Аэродинамический шум сам по себе не маскирует шум, издаваемый катящейся шиной, как это было бы при шумах двигателя. Реакция шинных компаний на комментарии о чрезмерной громкости была проста — уровень шума быстро стал одним из важнейших параметров шин, предназначенных для EV.
Подбор сечения ГЗШ
Опять обратимся к документам. ПУЭ говорит, что шина установленная в щитовой, то есть там, где есть доступ только для специально обученного персонала может быть:
открытой – без каких-либо шкафов
должна предусматривать возможность индивидуального присоединения всех проводников
То есть, под один болт разрешается сажать не более одного проводника или наконечника.

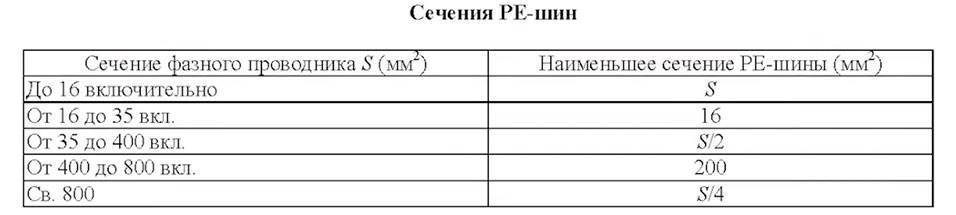

Касательно размеров в ПУЭ сказано – сечение ГЗШ должно быть не менее сечения PEN проводника питающей линии.
В то же самое время циркуляр говорит немного иначе. Согласно ему, сечение ГЗШ выбирается по следующей таблице:
Как видите, здесь выбор делается не исходя из сечения PEN питающего кабеля, а в расчете на фазную жилу!
Все мы знаем, что Pen проводник может быть как равен фазному, так и иметь меньший размер. Например, если у вас кабель от 35мм2 и более, то вы имеете полное право для PEN взять сечение в половину меньше фазного.
Хотя чаще всего питающий кабель от подстанции приходит с одинаковыми жилами (4*120мм2, 4*150мм2).
Получается, что если у вас кабель слишком толстый, то по вышеприведенной таблице вовсе не обязательно подбирать такую же большую медную шину ГЗШ. Главное, чтобы она была сечением в половину от фазной жилы.
Но на практике следует учитывать обе ситуации. То есть, делайте так, чтобы ваша ГЗШ отвечала обоим условиям:
не менее сечения фазного проводника
и одновременно соответствовала PEN
В этом случае к вам никаких претензий относительно системы заземления и уравнивания потенциалов не будет.
Не всегда ясно, кто будет принимать готовый объект. Насколько он окажется компетентен в своей сфере. Если же делаете, что называется для себя, то выбирайте наиболее оптимальный и экономный вариант, не оглядываясь на возможных инспекторов.
При расчете сечения не забывайте про разницу материалов и марку кабеля.
Питающие вводные кабеля, как правило, выполнены из алюминия. А шину мы решили делать из меди!
Соответственно полезную площадь сечения алюминия, вам придется пересчитать на медь. Помогут в этом деле таблицы ПУЭ для допустимых длительных токов медных и алюминиевых проводов.

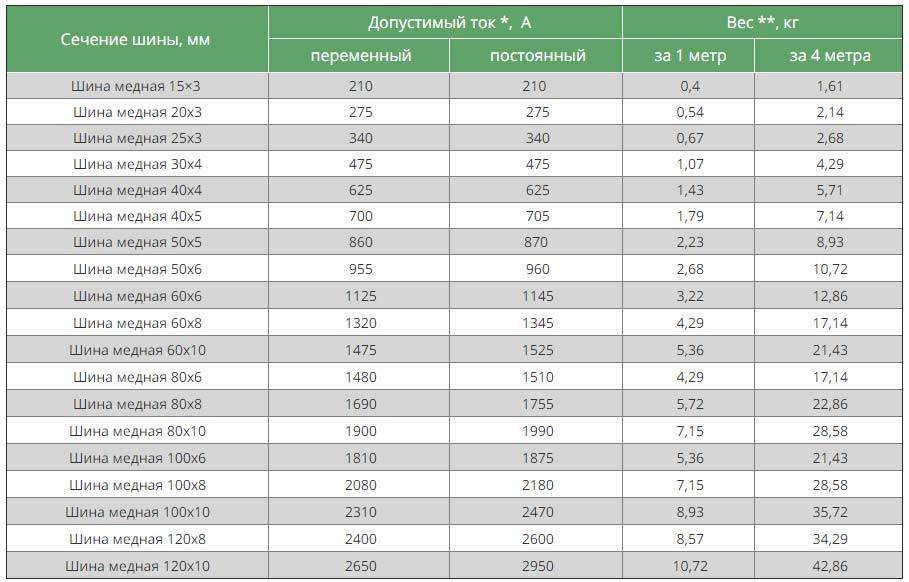

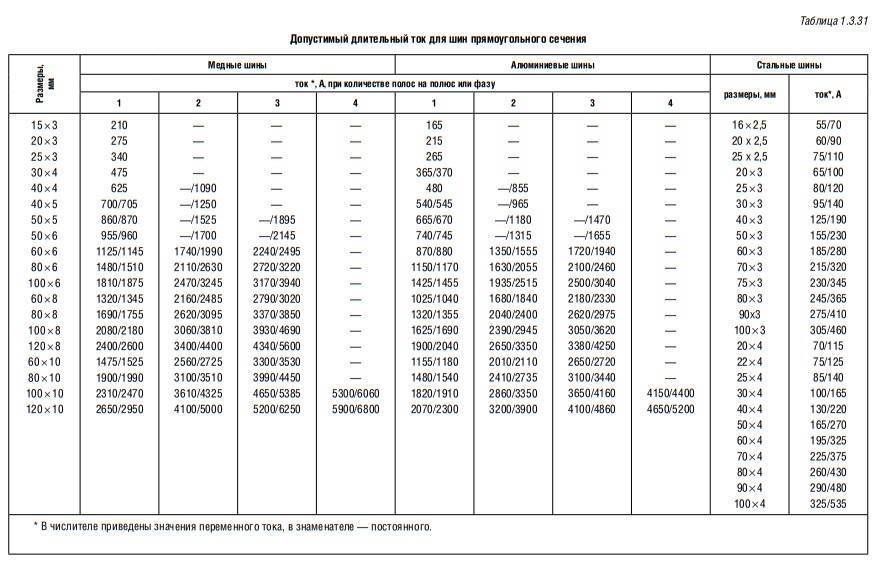

Смотрите пропускную способность алюминиевого кабеля и уже по этому току в аналогичной таблице подбираете сечение медной шины.
К примеру, если у вас вводной кабель АВБбШв 4*120мм2, то его PEN проводник имеет сечение 120мм2 и ток I=295А.
По меди это соответствует сечению жилы чуть более 70мм2.
Сообразно этому вам и следует подбирать медную шину ГЗШ. Стандартного размера 4*30мм будет более чем достаточно.
При этом конечно нужно учитывать толщину крепежного болта. Иначе высверлив под него отверстие, у вас может не остаться полезной площади для плотного прилегания наконечника.
В этом случае выбирайте шинку потоньше, но несколько большую по ширине.

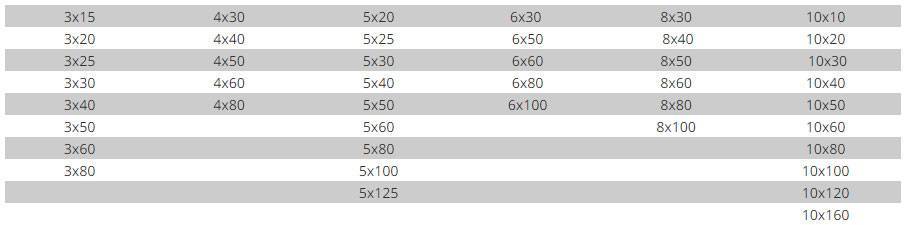

Дополнительные размеры медных шин:
При желании сэкономить и выборе в качестве материала ГЗШ не меди, а стали, берите данные по токам из другой таблицы, относящейся к стальной полосе.
Здесь как понимаете, размеры уже будут существенно отличаться.

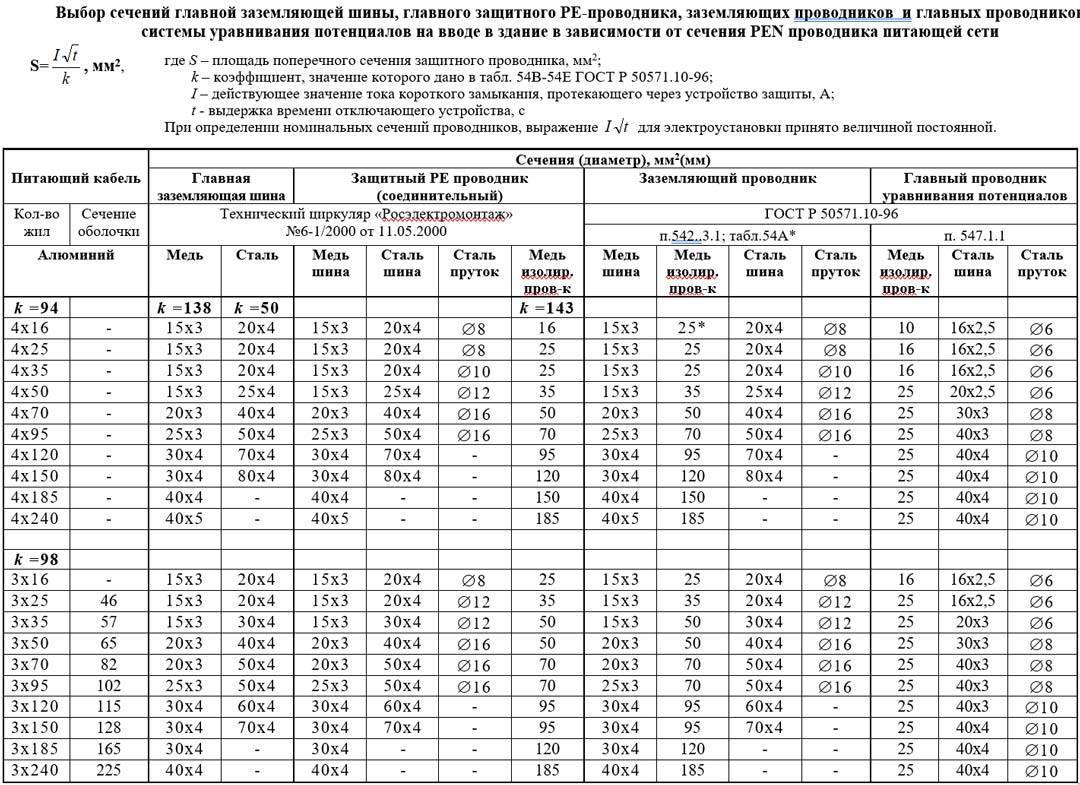

А вот уже готовая таблица для выбора сечения главной заземляющей шины для тех, кто не хочет ничего считать и желает сразу получить готовый результат.
Для чего нужна нулевая шина в щитке, разновидности и особенности применения в доме
С целью безопасности и удобства монтажа линий электропитания, применяются вводы с отличительными значениями, которые объединяются в общие контактные группы. Нулевая шина — контактная колодка, для безопасного подключения одновременно несколько проводников для дальнейшего питания электроустановок.
Требования безопасности ПУЭ
Система электропитания в идеале составляется по схемам, которые рекомендованы правилами устройства электроустановок (ПУЭ). В жилое помещение или на отдельный объект подключается силовой кабель, а уже последующая его разводка внутри здания обеспечивается с помощью распределительного щитка.
Для удобства такой разводки и применяется нулевая шина. Проще говоря, такое устройство представляет собой усиленный проводник в контактной зоне по открытому типу. К нему подключаются нулевые проводники при помощи винтовых соединителей.
Распространенная конструкция шины — брусок прямоугольной формы, произведенный из прочного металла с характерной проводимостью: латунь, сплавы с медью.
Шина нулевая в корпусе щитка: конструктивные особенности
Конструкция нулевой шины:
- Токопроводящая жила из прочного металла.
- Пластиковое основание, которое в дальнейшем при монтаже устройства применяется для крепления на ДИН плоскость.
В свою очередь, устройство имеет отверстия, а также зажимные болты, которые применяются с целью закрепления используемых проводников. Такие отверстия и болтики применяются для безопасной разводки проводов нейтрали. Внешне шины отличительны по длине, способу монтажа и количеству отверстий для установки.
Для упрощения сервисного обслуживания и выполнения качественных работ по соединению токопроводящих жил, применяются медные или латунные металлы.
Такие сплавы продлевают срок эксплуатации устройства, обеспечивают бесперебойную работу всей системы. Есть шины в корпусе и без корпуса, однако токопроводящие элементы любых типов устройств схожи.
Для правильной работы устройства и обеспечения дифференциальной защиты потребуется правильное подключение устройств с разделением проводников NPE в щите. Если щит металлический, дополнительно используется нулевой провод от корпуса с изоляцией.
Целевое назначение: для чего нужна
Основная цель использования такого устройства – удобство дальнейшей разводки по помещению, а также гарантия безопасности в ходе эксплуатации силовых токопроводящих жил.
Область применения — сети с напряжением максимум 400 вольт (постоянного и переменного тока).
Преимущество использования:
- Организация нескольких областей для присоединения нагрузок от общего ввода к проводнику нуля.
- Обустройство заземления видимого типа (устройство с прозрачной крышкой), который поможет прикрыть клеммник.
- Улучшение и оперативное подключение нескольких сетей (один узел допускает ввод до 40-ка проводников с 3-мм сечением).
- Неразрывная электроцепь на месте с заземлением (также до нагрузки).
- Разделение проводников на защитное и рабочее заземление.
Грамотное и профессиональное разделение электропроводки в доме или офисе с множеством электроточек невозможно обеспечить без применения такого простого устройства.
Правила монтажа
В зависимости от выбранного типа устройства, монтаж осуществляется несколькими методами:
- Крепление на DIN-рейку. (через изоляторы либо непосредственно в элетрощиток).
- Монтаж через угловые изоляторы.
- Крепление в электрощитке.
Осуществление монтажа допустимо открытым либо закрытым способом:
- Открытый применяется в том случае, если есть шкаф, куда доступ посторонним будет ограничен. Монтаж осуществляется с видимой клеммной колодкой.
- Закрытый вариант монтажа применяется в том случае, если оборудование подключается к особо важным системам, к примеру, к силовой розетке электроустановок.
После любого варианта монтажа (открытого или закрытого) не должно быть доступа к токоведущим жилам, поскольку в генерирующей установке ноль глухо заземлен, а прикосновение к точке подключения смертельно опасно
При выборе шин стоит обратить внимание на производителя и цену устройства. Так, дешевые китайские шины при эксплуатации или даже в начале монтажа могут просто лопнуть. Шина нулевая является важнейшим конструкционным элементом сборных шин
Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока
Шина нулевая является важнейшим конструкционным элементом сборных шин. Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока.
