Основные причины неисправностей
Неправильно подобранное оборудование. Выбирая кондиционер, необходимо учитывать характеристики помещения, где он будет установлен, а также среднее количество людей, которые будут одновременно находиться в помещении. Если мощность выбранной системы подобрана неправильно, компрессор будет не в состоянии поддерживать требуемый температурный режим, кондиционер будет постоянно работать на пределе возможностей и в скором времени выйдет из строя.

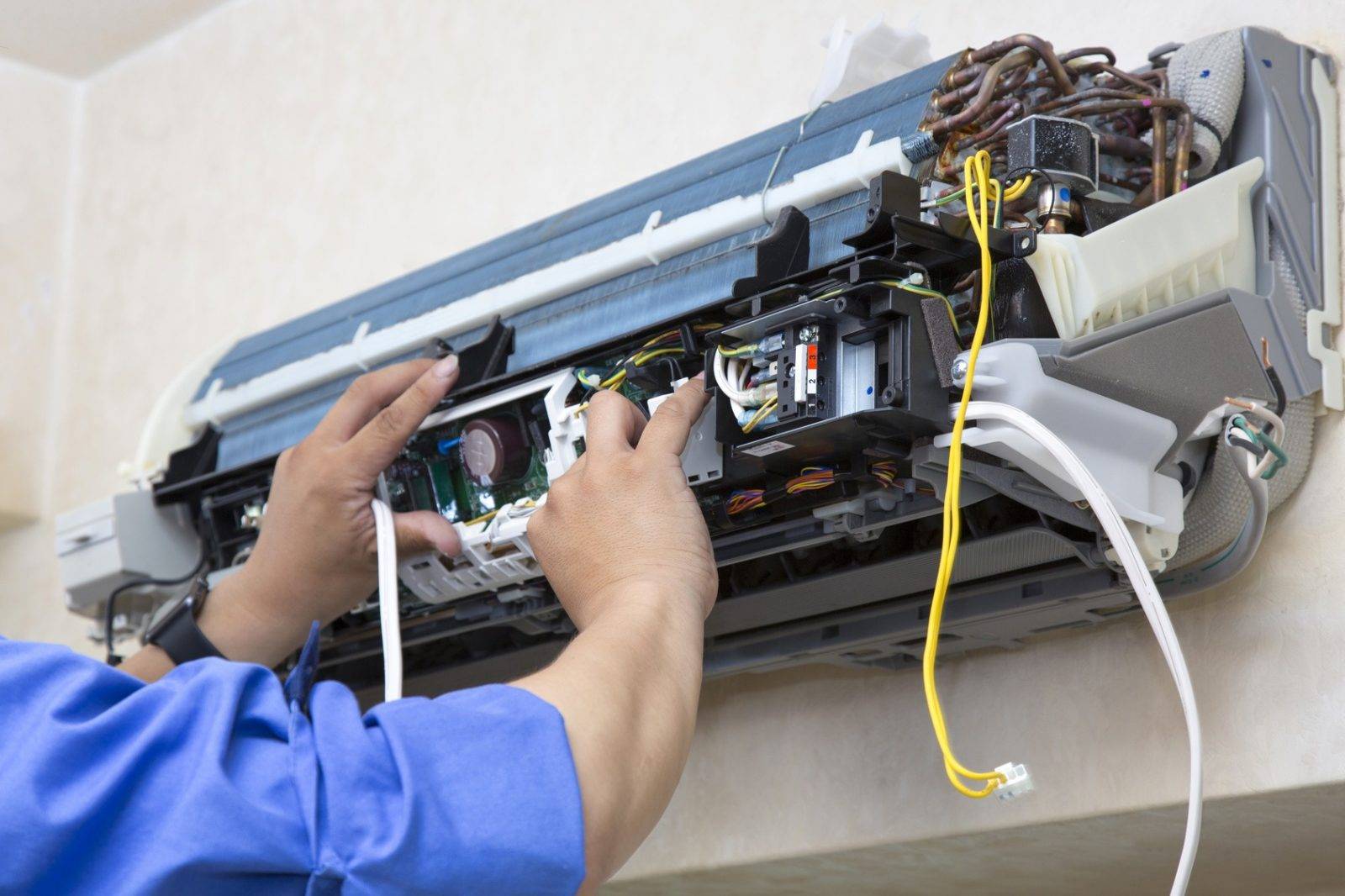

На фото: Причины неисправности кондиционера

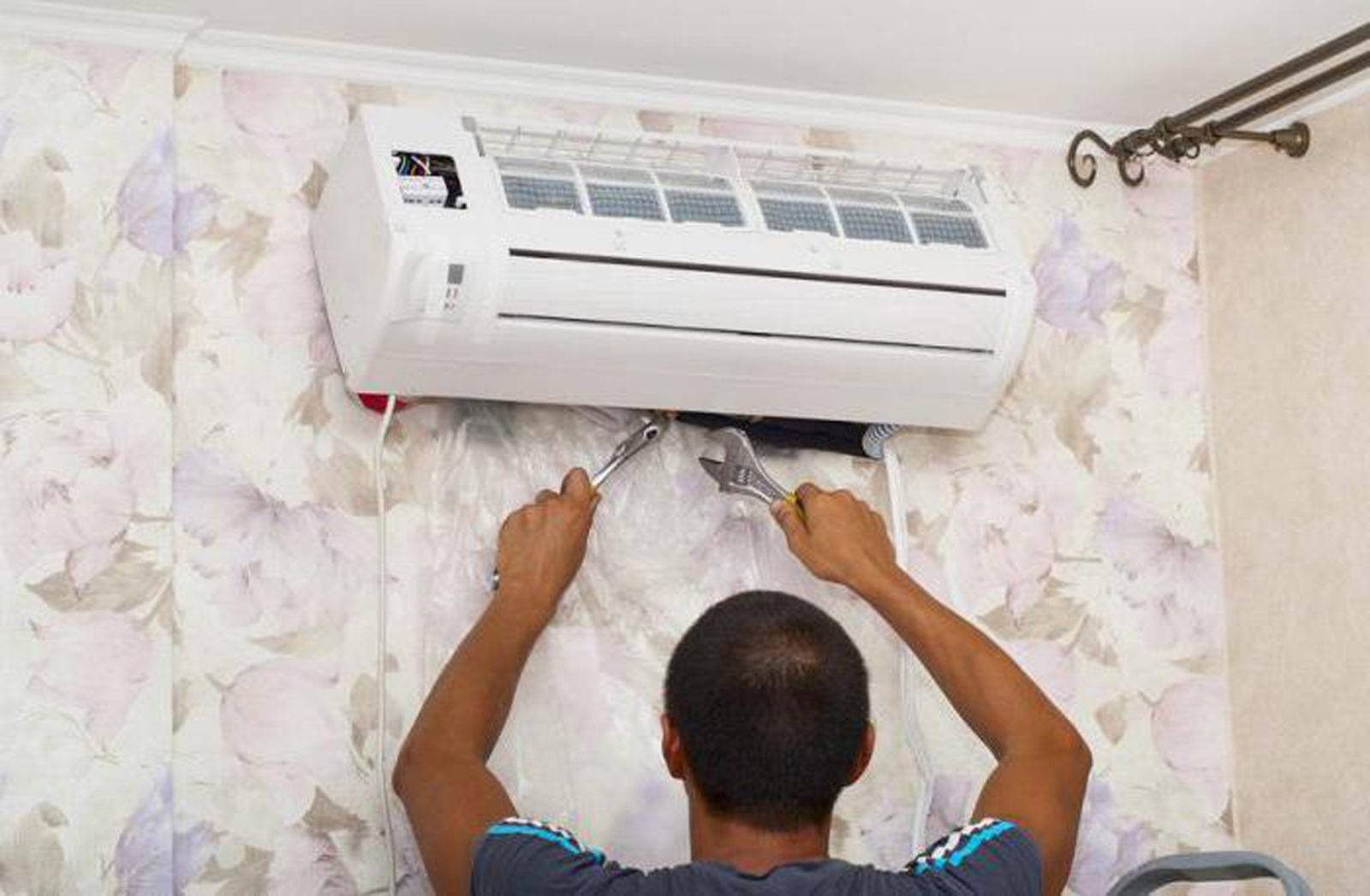

Непрофессиональный монтаж. Установку кондиционера, как и любой другой сложной техники, должен осуществлять квалифицированный специалист. Только так можно рассчитывать на грамотно проведенную работу. В противном случае, монтаж может быть осуществлен к ошибкам, что приведет к неисправностям системы. Например, неправильно рассчитанная высота между наружным и внутренним блоками станет причиной того, что компрессор будет закачивать фреон с меньшим давлением.
Несвоевременная чистка фильтров. Фильтры кондиционера необходимо периодически чистить. Если этого не делать, скопившаяся грязь будет мешать полноценной работе оборудования в заданном режиме. Кроме того, загрязнение фильтра может привести к обмерзанию трубок и протечке конденсата.
Утечка хладагента. Убывание фреона может происходить постоянно по причине мелких протечек в местах соединений или в результате других нарушений герметизации, поэтому хотя бы раз в год нужно вызывать мастера, который будет осуществлять дозаправку системы. Но бывает, что происходит утечка хладагента в следствие какой-либо неисправности. В этом случае также надо как можно скорее обратиться к мастеру. В противном случае упадет уровень давления в магистрали системы, что спровоцирует обмерзание трубок и теплообменника, и, как следствие, приведет к поломке системы.
Запуск системы при недопустимо низких температурах. В большинстве моделей современных кондиционеров предусмотрена возможность работы системы максимально при –5˚С или –7˚С. При более низких температурах без дополнительного зимнего комплекта включать ее не рекомендуется, так как это неизбежно приведет к поломке устройства.
Несвоевременная чистка теплообменника. Теплообменник также требует регулярной чистки. Если этого не делать, скопившиеся в нем частицы грязи и пыли окажут влияние на качество холодопроизводительности системы.
Низкий уровень напряжения в электросети. Это также одна из часто встречающихся причин некачественной работы кондиционера. Чтобы ее решить достаточно включить сплит-систему в сеть через стабилизатор.
Основные линейки продукции
Модель практически из любой серии отличает оптимальные формы и применение передовых технологий. Все устройства оснащены встроенным LED-дисплеем, что помогает не только контролировать работу устройств, но и настраивать их в зависимости от пожеланий обитателей комнат. «Умная» система самодиагностики позволит сообщать о возникших поломках и необходимости произвести дозаправку прибора.
В настоящее время на российском рынке бытовой кондиционирующей техники представлены такие модельные линии, как:
Обзор каждой модели из указанных линеек позволяет убедиться в продуманных технических данных, удобстве конструкций и актуальном дизайне внутренних системных блоков. Вне зависимости от конкретно взятой модели все детали продуманы до мелочей. Все настенные модели кондиционеров работают на хладагенте (фреоне) R410, а площадь обслуживаемых помещений может составлять от 20 м2 до 40 м2.
Кроме этого, на территории всех регионов России открыты официальные дилерские и сервисные центры по обслуживанию покупателей. Это позволяет населению купить действительно подлинные товары от поставщика, а также воспользоваться услугами по чистке, дозаправке и профессиональному ремонту кондиционеров.
Инверторные кондиционеры GREEN
Выпуск инверторного кондиционирующего оборудования – именно тот показатель, что отличает растущую фирму-изготовителя от обычного конвейерного завода. Такая техника наиболее сложна в изготовлении и сборке. Но именно внедрение сложных инженерных решений позволило получить в результате надежные устройства, идеально справляющиеся с постоянно меняющимися климатическими условиями России.
Модели «Breeze» от бренда Air-Green представлены системами, состоящими из следующих элементов: внутренний и внутренний блок, а также устройство для дистанционного управления. Такое климатическое оборудование позволяет не только устанавливать пользователю нужные режимы в настройках, но и использовать имеющуюся функцию саморегулировки, где температурный режим устанавливается автоматически без вмешательства человека. Наличие техники в помещении позволит:
К особенностям серии «Energy» можно отнести наличие режимов охлаждения, обогрева и вентиляции, поддержание заданного режима температуры в автоматическом режиме, а также самодиагностика возникших неисправностей. Инверторные мультисплит Эйр-Грин отличает наличие пяти скоростей работы вентилятора.
Кондиционеры серии «ON/OFF» (HH1)
Если покупателям необходима бюджетная модель кондиционера, но при этом со стандартным набором всех необходимых функций, то вариант устройств из линейки «ON/OFF» становится идеальным решением для воссоздания комфортного микроклимата в жилом или офисном помещении. Несмотря на невысокую цену и простоту дизайна такие устройства с легкостью справляются с увеличенными площадями в домах, квартирах и общественных местах.
Для максимального комфорта использования с помощью входящего в комплект дистанционного пульта кондиционеры доступно настроить в режимах «Smart», «Super» и «Sleep». Данное климатическое оборудование оснащено системой внутренних фильтров, благодаря которым воздух приобретает не только идеальную чистоту, но и безупречную свежесть. Объемное поступление воздушного потока происходит в автоматическом режиме, равномерно за счет плавной работы фронтальной решетки жалюзи. Если на маркировке климатической техники марки GREEN присутствует обозначение «HS», то это говорит о наличии н инверторного компрессора категории «старт – стоп».
Модели для промышленного использования
Когда речь заходит о помещениях больших площадей и сложном устройстве строений, то логичнее использовать для кондиционирования воздуха канальные, кассетные или колонные климатические установки. Отличает подобные модели возможность создавать микроклимат (обогрев/охлаждение) сразу в нескольких помещениях одновременно. Также отличается и способ расположения внутреннего блока: он, как правило, монтируется за подвесным (либо подшивным) потолком.
Такое мультизональное оборудование призвано для создания комфортных условий пребывания на таких объектах, как многоэтажные административные или офисные здания, торговые центры, развлекательные и спортивные клубы. К преимуществам канальных устройств относят:
Что делать, если возникла ошибка?
Если вы пользователь, первым делом запишите код ошибки. Затем вы сможете сообщить его мастеру. Далее отключите кондиционер из розетки, подождите 5-10 минут. Включите аппарат. Все еще видите ошибку? Значит, придется вызывать мастера. Но учтите, что после диагностики может всплыть неприятная новость: ошибка не одна, их несколько. И на дисплее отобразилась самая опасная из них.
В таком случае не стоит впадать в панику. Специалист определит объемы работ и сообщит вам о них. Также подскажет стоимость ремонта. На этапе консультации по телефону цена может быть одна, а после диагностики — совсем другая. Это нормальная ситуация, если мастер обнаружил несколько ошибок в системе, и их нужно исправлять.
Если вы мастер, то наверняка уже ни раз сталкивались с подобными проблемами. Обычно в таких ситуациях самое сложное — правильно расшифровать код. Вам повезет, если вы найдете техническую документацию, которая поставляется в комплекте с кондиционером. Владельцы сплит систем редко открывают эти документы, но многие хранят их. Обычно в технической документации указывается список и расшифровка всех кодов для той модели кондиционера, которую вам предстоит ремонтировать.
Документов нет? Попробуйте найти их в интернете, введя точное название модели кондиционера. Иногда модель указывают на внутреннем блоке, иногда у владельцев остается хотя бы гарантийный талон, где так же написано название устройства. Если и это не помогло, воспользуйтесь нашей статьей. С высокой долей вероятности, вы сможете расшифровать ошибку правильно.
Также обратите внимание на общие правила для расшифровки кодов:
- Ошибки группы Е сигнализируют об общих неисправностях в работе всей системы. Неполадки могут случиться с компрессором, недостаточным или избыточным напряжением, один из датчик вышел из строя или работает некорректно, возможна протечка фреона или общая загрязненность системы;
- Ошибки группы F сигнализируют о том, что неполадки произошли при работе в режиме охлаждения. Здесь причина может так же заключаться в неисправных датчиках, в утечке масла, перегрузке компрессора и других подобных неприятностях;
- Ошибки группы Н сигнализируют о неполадках, которые возникли при работе в режиме нагрева воздуха. Возможно, перегрелся компрессор, неисправны термодатчики, загрязнился электростатический фильтр или переполнился дренажный поддон.
Разумеется, мы рассказали о расшифровке лишь в общих чертах. Каждая из групп состоит из десятка ошибок, и каждую из них нужно грамотно расшифровать. Постарайтесь все же найти техническую документацию на ту модель кондиционера, которую необходимо отремонтировать. Она существенно упростит диагностику и ремонт. Особенно, если вы начинающий мастер и еще не получили достаточный опыт.
А владельцах кондиционеров можем только посоветовать регулярно проводить техническое обслуживание аппарата, не экономить на мастерах и очищать сплит систему как минимум два раза в год. И тогда удастся избежать многих проблем. Также не стоит проводить ремонт своими руками. Лучше доплатите специалисту, особенно, если он готов предоставить письменную гарантию на выполненные работы.
Линейка настенных климатических сплит-систем
Данную линейку бытовой климатической техники изготавливает завод «Midea». На сегодняшний день качество изготавливаемой предприятием продукции не вызывает нареканий.
Линейка настенного оборудования от компании HPC обладает функцией самодиагностики, благодаря которой пользователь может определить причины возникших в процессе эксплуатации неполадок. У владельцев указанных сплит-систем отпадает необходимость в обращении в специализированный сервисный центр в случае, если для возобновления штатной работы кондиционера пользователю необходимо всего лишь совершить простое действие по обнаружению проблем в том или ином узле климатического устройства
Данная функция может помочь и представителю сервис-центра, подсказав, тем самым, ему на какую именно деталь кондиционера следует обратить своё внимание для устранения поломки
Устройства от «HPC» наделены функцией «Авторестарт» (автоматическое повторное приведение кондиционера во включённое состояние), при помощи которой пользователю предоставлена возможность восстановления параметров, ранее установленных на оборудовании. Использование данной функции является особенно актуальным в случае временного отсоединения кондиционера от электрического питания и последующего подключения к нему.
Климатическая техника настенного типа от HPC состоит из двух соединённых между собой элементов: наружный модуль и внутренний блок. Наружный модуль крепится на внешней плоскости стены, благодаря чему уровень шума рабочей деятельности кондиционера HPC сводится к ничтожному. Внутренний блок всех кондиционером от компании HPC устанавливается внутри помещения. Как правило, его крепят на стену, однако некоторые пользователи располагают оборудование под потолком.
Теплообменник модуля кондиционера HPC, закреплённого в помещении, обладает повышенной теплоотдачей, которая направлена на увеличение эффективности работы техники.
Коды ошибок кондиционеров Galanz
Кондиционер galanz инструкция четко описывает все требования, предъявляемые к эксплуатации модели. Здесь указываются условия, необходимые для полноценной работы, лимиты допустимых температур: при резко отрицательных температурах (ограничения указаны в индукции конкретной модели) сплит-системы не рекомендуется применять для обогрева. Нагрев воздуха будет происходить в усиленном режиме, что приведет к перегрузке системы и выходу ее из строя
Именно поэтому перед установкой и началом эксплуатации так важно изучить технические характеристики устройства
В числе распространенных поломок, требующих незамедлительный ремонт кондиционера можно выделить:
- поломка реле;
- засорение дренажной системы;
- недостаточное заполнение хладагентом, его нехватка или избыток;
- не поступление хладагента в испаритель;
- заклинило компрессор;
- нарушение в пусковой плате;
- поломки термостата.
Далеко не всегда нарушение в работе требует ремонта с доставкой кондиционера в сервисный центр. Часто достаточно лишь наладить работу заменив фильтр или батарейки в пульте дистанционного управления. Проблема может крыться в недостаточном энергообеспечении. Возможно, были допущены ошибки в процессе установки. Главное – верно определить причину неисправности и устранить ее в кратчайший срок.
Узнать точную причину поломки и понять, что именно не так с кондиционером можно, обратив внимание на электронную надпись на дисплее. Большинство современных моделей имеют функцию самодиагностики неисправностей. Если устройство поддерживает данную функцию, то на дисплее высветится код
Каждый отдельный код соответствует определенной неисправности. Кодовый метод очень удобен. Он позволяет избежать длительной диагностики с доставкой устройства в сервисный центр, на что ушло бы немало времени. Коды ошибок кондиционеров – простой и быстрый способ информирования мастера о необходимости проведения ремонтных работ определенного вида. Столь современный способ диагностики (самодиагностики системы) сокращает время и финансовые затраты. Однако, это вовсе не означает, что пользователь сможет самостоятельно решить проблему без участия профессионала. При виде специфического набора символов, высвечивающихся на электронном дисплее, необходимо обратиться в сервисный центр
Если устройство поддерживает данную функцию, то на дисплее высветится код. Каждый отдельный код соответствует определенной неисправности. Кодовый метод очень удобен. Он позволяет избежать длительной диагностики с доставкой устройства в сервисный центр, на что ушло бы немало времени. Коды ошибок кондиционеров – простой и быстрый способ информирования мастера о необходимости проведения ремонтных работ определенного вида. Столь современный способ диагностики (самодиагностики системы) сокращает время и финансовые затраты. Однако, это вовсе не означает, что пользователь сможет самостоятельно решить проблему без участия профессионала. При виде специфического набора символов, высвечивающихся на электронном дисплее, необходимо обратиться в сервисный центр.
Сравнение характеристик популярных моделей
| Наименование | bio st 12hr | st 09 ah | st 18 hrl |
| Мощность в режиме охлаждения | 3200Вт | 2500Вт | 5300Вт |
| Мощность в режиме обогрева | 3520Вт | 2750Вт | 5600Вт |
| Функции | отключение по таймеру, ароматизация при установке специального фильтра, насыщение ионами, вентилятор, управление потоками, возможность сохранения в памяти установленных настроек, снижение влажности | Функционирование по типу вентилятора, таймер, самодиагностика неисправностей, контроль влажности, ароматизация за счет специального фильтра, насыщение анионами, регулирование наклона створок (потоки), система против оледенения, сохранение в памяти выбранных настроек | Работа в режиме «вентилятор», функционирование по таймеру, изменение направления потоков, наличие фильтра для ароматизации |
Инструкции на кондиционеры Chigo
Настенные сплит-системы 155 on/off Руководство по эксплуатации-155_on-off pdf / 0.79 mb
114 on/off Каталог-CHIGO_2017 pdf / 29.69 mb
124 on/off Руководство по эксплуатации-V124 pdf / 3.15 mb
81 on/off Руководство по эксплуатации-81 pdf / 3.14 mb
155 on/off (зимний комплект) Руководство по эксплуатации-155_on-off pdf / 0.79 mb
147 on-off Руководство п эксплуатации-147_on-off pdf / 3.06 mb
147 DC-inverter Инструкция-147 pdf / 3.15 mb
145 DC-inverter Руководство по эксплуатации — 145 pdf / 3.15 mb
Мульти сплит-системы С_OU_HDR1 Инструкция по монтажу и эксплуатации-CSG_C2OU pdf / 2.65 mb
С_OU_HDR1 (зимний комплект) Инструкция по монтажу и эксплуатации-CSG_C2OU pdf / 2.65 mb
С_OU_HVR1 Инструкция по монтажу и эксплуатации-CSG_C2OU pdf / 2.65 mb
CSG_HVR1 Инструкция по монтажу и эксплуатации-CSG_C2OU pdf / 2.65 mb
Кассетные кондиционеры CCB_HRN1 Инструкция по монтажу и эксплуатации-ССA_CCB pdf / 3.28 mb
CCA_HRN1 Инструкция по монтажу и эксплуатации-ССA_CCB pdf / 3.28 mb
CCA_HVRN1 Инструкция по монтажу и эксплуатации CCA-HVR1 pdf / 3.72 mb
Канальные кондиционеры CTA_HR1 Инструкция по монтажу и эксплуатации-CTA_CTB_CTH pdf / 3.04 mb
CTB_HR1 Инструкция по монтажу и эксплуатации-CTA_CTB_CTH pdf / 3.04 mb
CTH_HR1 Инструкция по монтажу и эксплуатации-CTA_CTB_CTH pdf / 3.04 mb
CTA_HVR1 Инструкция по монтажу и эксплуатации CTA-HVR1 pdf / 3.37 mb
Напольно-потолочные CUA_HR1 Инструкция по монтажу и эксплуатации-CUA-HRN1 pdf / 3.27 mb
CUA_HVR1 Инструкция по монтажу и эксплуатации CUA-HVR1 pdf / 3.27 mb
VRF-системы внешние блоки CMV-mini Руководство-CMVV_WZR1 pdf / 5.61 mb
VRF-системы внутренние блоки CMV-V_TA/HR1-B Инструкция по монтажу и эксплуатации pdf / 2.75 mb
CMV-V_G Инструкция по монтажу и эксплуатации-СMV-G pdf / 2.10 mb
CMV-V_Q1 Инструкция по монтажу и эксплуатации-CMV-Q1 pdf / 2.73 mb
CMV-V_Q2 Инструкция по монтажу и эксплуатации-CMV-Q2 pdf / 2.73 mb
CMV-V_Q4 Инструкция по монтажу и эксплуатации-CMV-Q4 pdf / 2.73 mb
CMV-V_Q Instrukciya-po-montazhu-ehkspluatacii-CMV-QИнструкция по монтажу и эксплуатации pdf / 2.73 mb
CMV-V_TA/HR1-C Инструкция по монтажу и эксплуатации pdf / 2.75 mb
CMV-V_LD Инструкция по монтажу и эксплуатации-CMV-LD pdf / 2.18 mb
CMV-V_TB/HR1-B Инструкция по монтажу и эксплуатации-CMV-TA_TB_TH pdf / 2.75 mb
CMV-V_TH/HR1-B Инструкция по монтажу и эксплуатации-CMV-TA_TB_TH pdf / 2.75 mb
Осушители воздуха CBD Каталог Осушители pdf / 3.04 mb
Вентиляционные установки QR-X_D(S) Instrukciya-po-montazhu-i-ehkspluatacii-HRV pdf / 2.73 mb
Компрессорно-конденсаторные блоки (ККБ) COU_CR1-A Инструкция по монтажу и эксплуатации-KKB pdf / 3.53 mb
COU_HR1 Инструкция по монтажу и эксплуатации-KKB pdf / 3.53 mb
Чиллеры CLS-F_HW/ZR! Чиллеры Chigo pdf / 10.47 mb
Пульт управления кондиционером Samsung
Samsung
- На пульте с помощью определённых последовательных нажатия кнопок, можно вывести как тараканов и исправить ошибки Samsung.
Но, если всё-таки у Вашего Самсунга случилась неприятность, — Samsung поломался, не торопитесь звонить в сервисный центр по ремонту кондиционеров, попробуйте пере-прошить плату кондиционера и вернуть настройки сплит системы Samsung к заводским.Исходники: коды ошибок популярных кондиционеров Error Code Air Conditioner…Mitsubishi, Fujitsu, Acson, Dantex, Mitsubishi-Heavy, Chofu, Akira, General Electric, General Climate , Gree, General-Fujitsu, Sanyo, Daikin, Toshiba, Electrolux, Kentatsu, Neoclima, Midea, McQuay, Panasonic, AUX, West, Whirlpool, Yamaha, Euronord, Pioneer, Mitsubishi-Electric, Hyundai, Dantex classik Toyo, Chigo, DAX, RODA, Renova, Quattroclima, Lessar, Supra, Saturn, Ferroli, Hualing,Tadiran, Daewoo, Airwell, York…
Если Вы не нашли своего кондиционера в этом длинном списке, не переживайте, кликайте на ссылку-источник… там есть все.
Поврежденный термистор
P1 Ненормальность термистора комнатной температуры (RT1) 1) Плохой контакт термистора 2) Поврежденный термистор 1) Проверьте термистор. 2) Мера сопротивление термистора. Нормальное сопротивление должно быть следующие. 32°F-15k | 86°F ….. 50°F…… 104°F….. 68°F…… , Если сопротивление нормально, замените внутренний совет диспетчеров. P2 Ненормальность внутреннего термистора катушки (RT2) P3 Ошибка передачи сигнала (Отдаленный диспетчер не отвечает на внутренний сигнал диспетчера.) 1) Плохой контакт провода передачи 2) кругооборот передачи/получения Сигнала неправилен. 3) Неправильная операция из-за шумовой волны испущена другими приборами
1) Проверьте провод передачи. 2) Согласуйте с другим отдаленным диспетчером. Если «P3» все еще обозначен, замените внутреннее правление. Если другой клетчатый кодекс появляется, замените оригинальный отдаленный контроллер. 3) Короткое замыкание между и из CN40 и прилагают CN40 к следующим единицам. Вторая единица в двойном контроле Вторые и третьи единицы в тройном контроле Единицы Sub в контроле группы P4 Ненормальность датчика утечки 1) Плохой контакт передачи телеграфирует
Ломаются значительно чаще
Коды ошибок групп кондиционеров, — DAX, JAX, Pioneer, Hansa, Saturn, Rolsen, Yamatsu, Daihatsu, Renova, — с одноимёнными взаимозаменяемыми печатными платами.
Коды ошибок целых групп бюджетных кондиционеров, — DAX, JAX, Pioneer, Hansa, Saturn, Rolsen, Yamatsu, Vitek, Daihatsu, Renova, — с одноимёнными взаимозаменяемыми печатными платами. Прошивка платы приборов охлаждения данных брендов по-умолчанию.
Е1 или EL — внимательно отнеситесь к данной неисправности в работе кондиционера, она, обычно не связана с качеством работы охладителя, это внешняя ошибка системы связанная с некачественным напряжением в сети электропитания.
Поломки сплит-систем Mitsubishi-Heavy
Показания дисплея на пульте дистанционного управления Mitsubishi.
Код ошибки EA Почему не работает Mitsubishi? Неправильный монтаж Внутреннего / наружного, — блока. превышает число внутренних включений, соединительный блок, обрыв. Проверить датчики температуры и давления…
Код ошибки Eb Неисправность сплит системы. Неправильный монтаж Внутреннего / наружного, — блока. (Неправильный монтаж, проверить правильность подключения) Проверить датчики температуры и давления…
Код ошибки ЕС Неполадка. Запуск по времени, задержка пуска. Проверить датчики температуры и давления…
Код ошибки E6 Неисправность. Внутреннего / наружного, — неисправность платы управления (не работает приёмник сигнала). При проверке замкнут,
Код ошибки E7 Неисправность кондиционера Mitsubishi. Внутреннего / наружного, — неправильное формирование сигнала (не правильное соединение, обрыв, замыкание). При проверке замкнут,
Код ошибки E8 Неисправность кондиционера Mitsubishi-Heavy. Внутреннего / наружного, — неисправность платы управления (не работает приёмник сигнала).
Mitsubishi-Heavy, устраняем неисправности охлаждающего контура.
Устраняем неисправности охлаждающего контура.
Проверить датчики температуры и давления…
Код ошибки E9 Неисправность кондиционера. Внутреннего / наружного, — неправильное формирование сигнала (не правильное соединение, обрыв, замыкание). Проверить датчики температуры и давления…
Поиск неисправностей и поломок сплит-систем McQuay/Acson , необходимо начинать с общих причин поломок и отказа оборудования. К общим причинам можно отнести, неисправности электрической части и неисправности холодильного контура.
Цифровые коды на пульте
| E2 | Датчик температуры внутреннего воздуха замкнут или оборван |
| E3 | Температурный датчик испарителя замкнут либо оборван |
| E4 | Температурный датчик конденсатора замкнут либо оборван |
| E5 | Ошибка дренажной помпы (перегрелся двигатель) |
| E6 | Защита внешнего блока ( перефазировка, обрыв фазы, термозащита) |
| E7 | Ошибка EEPROM |
| E8 | Защита по переполнению дренажного поддона (более 3 минут) |
Определение неисправности по миганию индикаторов
| Мигающие индикаторы | Неисправность | Примечание |
| operation+timer+def/fan | Зафиксирована перегрузка по току компрессора, более 4 раз за один час | Сброс ошибки путём отключения питания |
| water alarm LED (мигает) | Поплавок зафиксировал повышении уровня конденсата в поддоне, не более трёх минут | Принудительно включается дренажная помпа |
| water alarm LED (горит) | Дренажный поплавок не опускается более 3 минут | Кондиционер входит в аварию, сброс путём отключения питания |
| def/fan (pre/def) | Замкнут либо оборван датчик температуры конденсатора | При устранении причины кондиционер автоматически возобновляет работу |
| мигают все индикаторы | Ошибка внешнего блока — обрыв фазы или перефазировка, термозащита | |
| timer | Оборван или короткозамкнут датчик температуры внутреннего воздуха | |
| operation | Ошибка датчика температуры испарителя — замкнут или оборван | |
| operation+timer | Ошибка EEPROM | Менять плату управления |
Коды ошибок сплит систем серии S-HR
Модели: S07HR S09HR S12HR S18HR S24HR
| Х — не светится ☆ — Мигает с частотой 5Hz On — горит постоянно | ||||
| Модели 07, 09, 12, 18 | ||||
| Operation | Timer | Defrosting | Auto | Описание неисправности |
| ☆ | X | ☆ | — | Сработало 4 раза защита компрессора по токовой перегрузке |
| X | ☆ | ☆ | — | Не работает вентилятор внутреннего блока, более чем 1 мин. |
| ☆ | ☆ | ☆ | — | Нет запуска компрессора |
| X | X | ☆ | — | Не работает трубный датчик температуры на внутреннем блоке |
| X | ☆ | X | — | Не работает комнатный датчик температуры на внутреннем блоке |
| On | ☆ | X | — | Ошибка (сбой)EEROM |
| Модель 24 | ||||
| Operation | Timer | Defrosting | Auto | Описание неисправности |
| ☆ | ☆ | ☆ | ☆ | Сработало 4 раза защита компрессора по токовой перегрузке |
| Х | ☆ | Х | Х | Не работает комнатный датчик температуры на внутреннем блоке |
| ☆ | Х | Х | Х | Не работает трубный датчик температуры на внутреннем блоке |
| Х | Х | ☆ | Х | Не работает датчик температуры на наружном блоке |
| Х | Х | ☆ | ☆ | Сработала защита наружного блока (для 380В) или не работает термистор наружного блока |
| Х | Х | Х | ☆ | Ошибка (сбой) процессора EEROM |
Модели: S30HR S36HR
Ошибки внутреннего блока
| Индикация внутреннего блока | |
| Индикация светодиодов | |
| Operation, Timer, Defrosting мигают с частотой 5 Гц | Четыре попытки запуска за 1 час с повышенным рабочим током |
| Timer мигает с частотой 5 Гц | Обрыв или замыкание датчика комнатной температуры |
| Operation мигает с частотой 5 Гц | Обрыв или замыкание трубного датчика температуры |
| Defrosting мигает с частотой 5 Гц | Обрыв или замыкание датчика |
| Operation, Timer, мигают с частотой 5 Гц | Ошибка EEPROM |
| Defrosting, AUTO, мигают с частотой 5 Гц | Ошибка наружного блока |
| AUTO мигает с частотой 5 Гц | Ошибка межблочной связи |
| Ошибки внешнего блока | |
| Индикация наружного блока | |
| Индикация светодиодов (кол-во вспышек через 2-х секундный интервал) | |
| 5 вспышек | Ошибка межблочной связи |
| 4 вспышки | Ошибка чередования фаз (3-х фазная модель) |
| 3 вспышки | Высокое давление |
| 2 вспышки | Датчик температуры, обрыв или замыкание |
| 1 вспышки | Неисправность внутреннего блока |
| Горит постоянно | Нормальная работа |
Коды неисправностей трёхфазных кондиционеров
| Светодиоды в наружнем блоке (модели трехфазные от 30000 BTU) | |||
| LED1 | LED2 | LED3 | |
| выкл | выкл | вкл | Нормальная работа |
| вкл | выкл | вкл | Неправильное чередование фаз |
| выкл | вкл | вкл | перегрузка по току |
| вкл | вкл | вкл | нет одной или двух фаз, перекос по фазам |
| вкл | вкл | вкл | защита по давлению в холодильном контуре |
| Светодиоды в наружнем блоке (модели трехфазные от 30000 BTU) | |||
| LED1 | LED2 | LED3 | |
| мигает | выкл | выкл | Неправильное чередование фаз |
| мигает | выкл | выкл | нет одной или двух фаз, перекос по фазам |
| мигает | мигает | выкл | защита по давлению в холодильном контуре |
| выкл | выкл | мигает | перегрузка по току |
| выкл | мигает | мигает | термистор трубный наружного блока |
| выкл | мигает | выкл | термистор наружного блока по воздуху |
| мигает | мигает | мигает | защита по высокой температуре конденсации |
