Регуляция прокладки трубопроводных сетей
Трубопроводы для систем водоснабжения обычно ориентируются на обслуживание чистой среды с минимальным включением инородных элементов. Поэтому в случае соответствия санитарно-гигиеническим нормативам прокладка водопровода разрешается в первом поясе охраняемых зон. Но, опять же, после тщательного исследования источников и потребителей, с которыми он должен будет работать.
Действуют и запретительные меры, полностью исключающие организацию сторонних сетей в пределах охраняемых зон. Прежде всего, это касается прокладки водопровода для магистральных сетей независимо от назначения. То же самое правило действует применительно к другим коммуникациям, которые взаимодействуют с очистительными, промышленными или сельскохозяйственными объектами.
Подробности вопроса
Параметры определения зон для охраны
Чтобы не пришлось выплачивать штрафы, следует при строительстве канализации и возведении построек рядом с ней, опираться на СНиП. Владельцы загородных участков, имеющих автономную канализацию, часто не знают о существовании таких норм и правил.
Необходимые сведения по нормам можно найти в следующих источника:
- 1.Правила проектирования содержатся в СНиП 2.04.03-85.
- 2.Все сведения об особенностях планировки и строительстве зданий в городах и селах содержатся в СНиП 2.07.01-89.
- 3.Устройство канализационной трассы прописано в СНиП 2.05.06-85.
- 4.Регламенты по приему работы и возникающие организационные задачи прописаны в СНиП 3.05.04-85.
Разные регионы России содержат поправки к СНиП, которые приняли местные органы административного управления.
Размер территории обычно определяется по параметрам внутреннего сечения труб, которые заложены в канализации.
- 1.Трубы с внутренней окружностью до шестисот миллиметров требуют зоны в 5 метров и более во все стороны от стенок канализации.
- 2.Если трубы имеют диаметр больше шестисот миллиметров, то охранная территория распространяется более чем на десять метров в разные стороны от прокладывания труб.
Как определить размеры зоны
Прокладка коммуникаций городских магистралей либо автономной канализации в частном доме не уводит от ответственности знаний СНиП, необходимо придерживаться строгих правил, прописанных в документах.
До начала строительных работ нужно тщательно изучить следующие нормативные акты: СП 40-108-2006, СНиП 3.05.04-85, также СНиП 2.05.06-86.
В правилах указаны условия, которыми обусловлено увеличение размеров охранной территории до 10 или 25 метров.
Какие условия увеличивают размер зоны.
- 1.районы с повышенной сейсмической активностью.
- 2.регионы с высоким уровнем промерзания грунта и воздуха.
- 3.регионы с повышенной влажностью почвы и рыхлыми по составу.
Если на этапе проектирования выяснится наличие хоть одного неблагоприятного фактора, то размер минимальной охранной зоны увеличивают.
В разделе СНиП 2.07.01-89 изложена информация о необходимости соблюдения необходимой удаленности по горизонтали от элементов конструкции всех коммуникаций до жилых зданий и других строительных объектов, в нем прописаны параметры для охранной территории ливневой канализации.
Допустимое расстояние безнапорной канализации от фундамента здания должно быть не меньше трех метров, если канализация под напором, то цифра увеличивается до пяти.
На расстоянии в один метр должны располагаться опоры освещения на улице и контактные сети, опоры для сети, имеющей высокое напряжение. Должны быть удалены на три метра.
Вышеперечисленные средние показатели могут быть изменены в большую либо меньшую сторону в зависимости от конкретных условий, во всех случаях все расчеты должны быть научно обоснованы.
Ливневая охранная зона рассчитывается точно также.
Как рассчитать расстояние до водных ресурсов
Повреждение труб внешней канализационной системы может привести к загрязнению водоемов, рек, расположенных близи трассы. В СНиП прописаны обязательные параметры по удаленности не только зданий, дорог от канализации, но и озер с реками.
В СНиП указаны требования для расположения близлежащих водопроводов и канализации. Если при прокладке водопровода используют трубы с сечением не более тысячи миллиметров, между ними должно быть расстояние в десять метров и более.
Если диаметр водопроводной трубы больше, то допустимое расстояние увеличивается вдвое. Во время укладки труб в мокрую землю должно быть выдержанно максимально разрешенное расстояние между системами не менее пятидесяти метров. В данном случае внутреннюю окружность труб не учитывают.
Охранная зона газопровода
Российское законодательство выделяет две охранные зоны газопровода: зону газораспределительных сетей и зону магистральных газопроводов.
ЗК РФ предусмотрены охранная зона трубопроводов (в т.ч. газопроводов) (п. 6 ст. 105 ЗК РФ), а также зона минимальных расстояний до магистральных или промышленных трубопроводов (в т.ч. газопроводов) (п. 25 ст. 105 ЗК РФ).
Пунктом 2 Правил охраны газораспределительных сетей, утвержденных Постановлением Правительства РФ от 20.11.2000 N 878, установлено, что настоящие Правила действуют на всей территории РФ и являются обязательными для юридических и физических лиц, являющихся собственниками, владельцами или пользователями земельных участков, расположенных в пределах охранных зон газораспределительных сетей, либо проектирующих объекты жилищно-гражданского и производственного назначения, объекты инженерной, транспортной и социальной инфраструктуры, либо осуществляющих в границах указанных земельных участков любую хозяйственную деятельность.
Подпунктом «е» п. 3 Правил определено, что охранной зоной газораспределительной сети является территория с особыми условиями использования, устанавливаемая вдоль трасс газопроводов и вокруг других объектов газораспределительной сети в целях обеспечения нормальных условий ее эксплуатации и исключения возможности ее повреждения.
На земельные участки, входящие в охранные зоны газораспределительных сетей, в целях предупреждения их повреждения или нарушения условий их нормальной эксплуатации налагаются ограничения (обременения), которыми запрещается лицам, указанным в п. 2 Правил, в том числе: строить объекты жилищно-гражданского и производственного назначения; огораживать и перегораживать охранные зоны, препятствовать доступу персонала эксплуатационных организаций к газораспределительным сетям, проведению обслуживания и устранению повреждений газораспределительных сетей; разводить огонь и размещать источники огня; рыть погреба, копать и обрабатывать почву сельскохозяйственными и мелиоративными орудиями и механизмами на глубину более 0,3 м (п. 14 Правил).
Порядок охраны магистральных газопроводов с 20.09.2017 регулируется Правилами охраны магистральных газопроводов, утвержденными Постановлением Правительства РФ от 08.09.2017 N 1083. Пункт 2 Правил устанавливает, что в понятие «магистральный газопровод» включаются: линейная часть магистрального газопровода; компрессорные станции; газоизмерительные станции; газораспределительные станции, узлы и пункты редуцирования газа; станции охлаждения газа; подземные хранилища газа, включая трубопроводы, соединяющие объекты подземных хранилищ газа, а п. 3 Правил устанавливает охранные зоны объектов магистральных газопроводов.
Указанные Правила возлагают на собственника (или иного законного владельца) земельного участка, на котором расположены объекты магистрального газопровода, ряд обязанностей, а также устанавливают запреты (п. 4 Правил) и некоторые ограничения в пользовании земельными участками — в частности, проведение горных, взрывных, строительных, монтажных, мелиоративных земляных, погрузочно-разгрузочных и иных работ и видов деятельности допускается лишь с письменного разрешения собственника магистрального газопровода или организации, эксплуатирующей магистральный газопровод (п. 6 Правил).
Установленные федеральным законодателем ограничения фактического использования земельных участков, на которых размещены объекты системы газоснабжения, обусловленные взрыво- и пожароопасными свойствами газа, транспортируемого по газораспределительным сетям, и предусмотренные в связи с этим особые условия использования данных земельных участков и режим осуществления на них хозяйственной деятельности направлены не только на обеспечение сохранности объектов системы газоснабжения при ее эксплуатации, обслуживании и ремонте, но и на предотвращение аварий, катастроф и иных возможных неблагоприятных последствий и тем самым на защиту жизни и здоровья граждан, на обеспечение их безопасности (Определение Конституционного Суда РФ от 06.10.2015 N 2318-О «Об отказе в принятии к рассмотрению жалобы гражданки Осиповой Людмилы Владиславовны на нарушение ее конституционных прав положениями пункта 6 статьи 90 Земельного кодекса Российской Федерации, части шестой статьи 28 и частью четвертой статьи 32 Федерального закона «О газоснабжении в Российской Федерации»).
Расстояния до различных объектов
УСТАН колодца подсказывает, что расположение объектов должно быть определенным. Заранее необходимо правильно выбирать оптимальные места, руководствуясь проектом, чтобы не совершить серьезных ошибок. Следует обратиться к различным условиям, выделив наиболее значимые показатели.
Коммуникации в черте города
Сложнее всего проложить магистральный трубопровод в городских условиях. Плотная застройка не позволяет свободно выбрать место, поэтому проектировщикам коммуникаций приходится производить тщательные расчеты. Какие расстояния приходится учитывать?
- В зависимости от диаметра труб расстояние до водопровода варьируется от 1,5 до 5 метров;
- До ливневой канализации – 0,4 метра;
- В зависимости от давления в газопроводе расстояние меняется от 1 до 5 метров;
- До теплосетей – 1 метр.
Требования указаны на основании действующих СНиПов. Определенный охраняемый объект дает необходимые входящие данные, которые применяются на практике, давая точные показатели для последующего расположения. Эта информация остается основополагающей для профессионалов. Они основываются на ней, поэтому даже в городских условиях регулярно появляются новые коммуникации.
Продольное расположение водопровода и канализации
Продольное расположение дождевой канализации и водопровода также описывает УСТАН. Он подсказывает, где возможна укладка системы, основываясь исключительно на диаметре труб. Какие данные следует запомнить?
- Диаметр 1 метр – 10 метров;
- Более 1 метра – 20 метров;
- Прокладка в мокром грунте – 50 метров.
Указанные данные постоянны. Попустительство не допускается, так как оно способно отрицательно повлиять на водоснабжение. Соответственно, установка осуществляется с учетом жестких требований.
Канализационные сети нельзя прокладывать в санитарных зонах магистральных водопроводах.
Водоохранные зоны
Когда работа планируется в водоохраной зоне, защитный слой увеличивает, но даже в этом случае необходимо вспомнить определенные расстояния. Строительный объект сам по себе наносит непоправимый вред окружающей среде, а коллектор превращается в настоящую проблему. Какие показатели важнее остальных?
- 250 метров до берега реки;
- 100 метров до берега озера;
- 50 метров от подземных источников.
Нарушать требования нельзя. После прокладки можно полностью нарушить экологическую обстановку в районе, поэтому специалисты точно подсчитывают расстояния. Стоит заметить, что в соответствии с законодательством о природоохранной деятельности предусмотрено серьезное административное наказание при выявлении нарушений.
Канализация – сложная система, способная нанести вред различным объектам. Практика показывает, что действующие требования не зря регулярно проверяют для каждого региона. Только это исключает опасность порчи работы тех или иных объектов, поэтому профессионалы серьезно относятся к проектированию.
https://youtube.com/watch?v=videoseries
Охранная зона водовода (водопровода): сколько метров от подземного трубопровода, СНиП и СП
Охранная зона водопровода – специальный термин для определения необходимого расстояния от водопровода, водовода и водозабора, которое подлежит строгому соблюдению по нормам СНиП и СП.
Основные действующие нормы дистанцирования разработаны на основе проведенных и зафиксированных научных исследований в области санитарии и гигиены – СанПиН. Охранные зоны направлены на предотвращение загрязнения источников воды.
СНиП и его актуализированная редакция – СП – определяют удаленность средств подачи воды от потенциальных угроз.
Что такое охранная территория
Охранная зона – одна из разновидностей зон с особыми условиями эксплуатации или оберегания определенных территорий, размеры и содержание которых регламентируются действующим законодательством Российской Федерации. К понятию охранной территории относят:
- собственно, охранные (обеспечивающие целостность и отсутствие повреждения как самого сооружения, так и потенциального вреда, который может принести оберегаемый ограждением или законодательными нормами объект;
- санитарно-защитная зона выполняет двойную функцию – санитарную, противоэпидемиологическую и протекторную – оберегание и удаление от сооружений, представляющих потенциальную угрозу повреждения;
- водоохранные зоны, препятствующие загрязнению водоемов, из которых вероятно проведение обеспечения населения водой;
- зоны санитарной охраны источников питьевой воды и жидкости для хозяйственно-бытового снабжения;
- другие охранные зоны – возле аэродромов, затоплений, охраняемых культурных и исторических объектов.
Работы по прокладке канализации в городе
Цели законодательного ограничения, проведенного на федеральном уровне, – утвердить особые условия эксплуатации или исключение их из иного использования, кроме как по прямому назначению. Дистанцию, на которой следует располагать объекты от территорий культурного или исторического наследия, может определять постановление правительства региона.
Рыбоохранные и водоохранные территории и их разграничение зафиксированы на уровне федерального законодательства. Сколько метров в каждую сторону составляет охранная зона газо- и нефтепроводов, нефтепродукто- и аммиакопроводов, трубопроводов для полноценного удовлетворения бытовых потребностей населения, определяют соответствующие СНиП, СанПиН и СП.
Санитарные нормы для водопроводов
Согласно санитарным нормам и правилам, санитарная зона – дистанция, которую нужно соблюдать от любой трубы, в которой производится транспортировка воды. Причем независимо от ее личной или государственной принадлежности, заполненности из подземных или надземных источников.
Замена трубопровода канализации
Санитарная зона водопровода – дистанция, соблюдение которой необходимо для предотвращения потенциального загрязнения водопроводных сетей или иных источников водоснабжения.
Поскольку СанПиН, определяющий защитную территорию, создан на основании Федерального Закона № 52, несоблюдение требований грозит серьезными неприятностями нарушителям существующих правил. В связи с этим стоит отметить следующее:
- отсутствующая или созданная с нарушением существующих норм, охранная территория и санитарная зона водопровода наказываются денежным штрафом, нередко достаточно ощутимым для бюджета;
- эксплуатация коммуникаций, в соответствии с существующими постановлениями, регламентируется Кодексом об административных правонарушениях (КоАП);
- нарушение санитарных зон водоемов и других источников водоснабжения может составлять для юридических лиц до 40 тысяч руб., а для физических – до 2 тыс. руб. и более в зависимости от тяжести совершенного проступка;
- зона водопровода не может использоваться для любого вида строительства или реконструкции, если только речь идет не о сооружениях, имеющих непосредственное значение для его функционирования или защитных мероприятий санитарно-эпидемиологической направленности;
- зона водопровода предполагает отсутствие в близком соседстве канализации, сточных вод, сельскохозяйственных угодий, в которых производится применение ядохимикатов;
- строгие ограничения наложены на соседство с мусорными свалками, захоронение любого вида отходов и даже на рубку леса, если только она не санитарная.
Правительство России приняло ряд постановлений и документов, которые показывают, что понятие «охранная зона» относится не только к водозабору. Оберегающим мероприятиям подлежит весь путь транспортировки воды по водопроводу, начиная от источника и далее по всей протяженности.
Общее понятие об охранной зоне канализации
Охранными называются территории, которые окружают строения канализационных сетей. В пределах канализационных зон следует воздержаться от следующих действий:
- Высадка деревьев;
- Прокопка траншей и ям;
- Складирование дров или любых других материалов;
- Устройство свалок.
- Планирование постройки каких-то зданий, проведение свайных или взрывных работ.
- Проведение работ, повышающих или понижающих уровень грунта, то есть производство срезов грунта или его подсыпки.
- Устройство дорожного покрытия из железобетонных плит, даже если эта дорога временного назначения.
- Производство любых действий, в результате которых будет заблокирован проезд к канализационным сетям.
Как правило, границы охранных зон прописываются в постановлении, выдаваемом министерством окружающей среды. Точные сведения о размерах охранных зон можно получить в местных предприятиях водоканала.
Чем грозит несоблюдение правил?
Нужно сказать, что случаи повреждения трубопровода канализации из-за проведения земельных работ, не так уж и редки. Они случаются даже чаще, чем повреждения труб водопровода или кабелей электропередачи.
Случайные аварии связаны с тем, что производитель работ попросту не знает, что здесь проходит трубопровод. Дело тут в некотором несоответствии законов. Так, например, при прокладке линий электропередаче или строительстве водопровода эксплуатирующая организация обязана установить предупреждающие таблички.
А вот обязательность установки знака, предупреждающего, что тут расположена охранная территория системы канализации, законодательно не отрегулирована. То есть, четкого указания на то, что владельцы сетей канализации, должны обозначить расположение охранной зоны табличками, в законе нет.
Таким образом, если в результате каких-то работ был поврежден трубопровод канализации, то ответственность будет нести:
- В случае отсутствия предупреждающей таблички – эксплуатирующая организация.
- Если знак присутствовал, но был проигнорирован, то ответственность возлагается на производителя работ.
За повреждение сетей канализации виновник несет административную ответственность. Если в результате аварии был нанесен ущерб окружающей среде, то мера ответственности будет иной.
Нормативы и требования к охранным зонам
Охранная зона сетей канализации
Общие нормативные требования представлены в следующих документах:
- СНиП 40-03-99 — более новый вариант СНиП 2.04.03-85 — основные требования к проектированию
- СНиП 2.07.01-89* — все о планировке и застройке населенных пунктов
- СНиП 2.05.06-85* — нормы, относящиеся к магистральным трубопроводам
- СНиП 3.05.04-85* — организационные вопросы и приемка работ
Нормы и размеры охранных зон для определенного региона корректируются и принимаются местными городскими или сельскими административными органами управления.
Охранная зона сетей канализации при обычных условиях устанавливается в зависимости от диаметра труб:
- до 600 мм — не менее 5 метров от стенок трубопровода
- 1000 мм и более — от 10 до 25 метров в каждую сторону, в зависимости от предназначения канализационной сети и состава грунта, в котором проложен трубопровод
При определении размеров охранных зон особое внимание уделяют таким параметрам, как:
- сейсмологическая опасность
- средняя температура
- фактические показатели влажности
- основные характеристики грунта
При неблагоприятных данных размеры охранных зон увеличивают.
СНиП 2.07.01-89* четко регламентирует расстояние по горизонтали от подземных сетей канализации до:
- фундамента сооружений — 5 м для напорной и 3 м для самотечной канализационной сети
- эстакад, ограждений, опор — 3 и 1,5 м соответственно
- оси крайнего рельса железнодорожной колеи — 4 м
- бордюра проезжей части — 2 м для напорной и 1,5 м для самотечной канализации
- наружной бровки кювета — 1 м
- опор уличного освещения и контактной сети — 1 м
- опор высоковольтных сетей — 3 м
В отдельных случаях дистанцию уменьшают или увеличивают, произведя окончательные расчеты и определившись с обоснованиями.
Требуемое расстояние между водопроводными и канализационными сетями

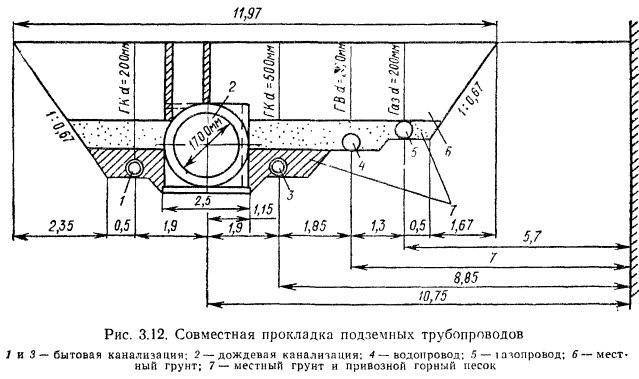

Совместная прокладка подземных трубопроводов
Нормами СНиП оговаривается расстояние между водопроводными и канализационными трубопроводами и требования, предъявляемые к взаимному их расположению.
Водопроводные сети должны располагаться выше канализационных. Особенно это актуально в местах пересечения коммуникаций. Если данное условие выполнить не представляется возможным, то канализационные трубы помещают в кожух, длина которого зависит от типа грунта. В суглинках и глинах она должна составлять 10 метров, а в песках — 20 метров. Пересечение допускается делать только под прямым углом.
Расстояние между бытовой канализацией и параллельно проложенными в пределах города соседними подземными трубопроводами может составлять не менее:
- 1,5 — 5 м — до водопровода, в зависимости материала изготовления и диаметра труб
- 0,4 м — до дождевой канализации
- от 1 до 5 м — до газопровода, в зависимости от давления
- 0,5 м — до подземных кабелей
- 1 м — до тепловых сетей
При продольном расположении водопроводных и канализационных магистральных сетей выдерживают следующие расстояния:
- 10 метров — при диаметре 1000 мм
- 20 метров — диаметром более 1000 мм
- 50 метров — при укладке магистралей в мокрых грунтах
Запрещается располагать сети канализации в санитарных зонах водопроводных магистралей.
Канализационные коллекторы в водоохранных зонах должны пролегать на отдалении:
- От речных берегов — 250 м.
- От озер — 100 м от водной границы.
- От подземных источников — 50 метров и более.
Расстояние от септика до скважины и других объектов
Среди специалистов существуют различные мнения о том, что представляет собой охранная зона для канализации. На практике возникают разногласия между местными органами власти и эксплуатирующими организациями. В этом случае правильные доводы приведут специалисты предприятий водоканала. Поэтому предварительное проектирование, согласование и точное исполнение всех требований предотвратят возможные конфликты и обеспечат стабильную, безаварийную эксплуатацию канализационного коллектора в течение долгих лет.
Ответственность за несоблюдение охранных правил
Охранные зоны – своего рода гарантия чистоты воды и защиты ее от загрязнений. Соблюдать правила, действующие в этих зонах, обязаны все хозяйственные субъекты и частные лица. За нарушение предусмотрены такие санкции:
- возмещение ущерба – виновник должен компенсировать урон, нанесенный самовольной стройкой, хранением и складированием материалов, накоплением мусора и отходов ближе, чем в 5 м от водопровода;
- административные меры, т.е. штрафы – за пренебрежение строительными нормами, правилами, за возведение зданий и любое другое строительство без утвержденного заранее проекта;
- уголовная ответственность за самозахват земельных участков в зонах санитарной охраны.
Глупо в качестве оправдания утверждать, что вы не знали о месте расположения охранных зон – это не освобождает от ответственности.
Перед выполнением любых строительных, земельных и иных работ следует обратиться в водоканал и ознакомиться, где в вашем населенном пункте и окрестностях располагаются охранные зоны, и какие действия нельзя осуществлять в выбранном месте. Только так можно избежать неприятных и неожиданных последствий.
Поскольку первый пояс ЗСанО должен быть обозначен предупреждающими знаками, в случае их отсутствия ответственность за порядок в охранной зоне ложится на эксплуатационную организацию, и нет основания предъявлять претензии к тем, кто случайно вторгнется на запретную территорию.
А вот при наличии предупреждений снять с себя вину за незаконное проникновение в санитарную зону и осуществление там каких-либо действий нарушитель не сможет.
Законодательство РФ определяет степень ответственности и наказания для тех, кто нарушает санитарные нормы, требования. Прочитать об этом можно в Кодексе РФ «Об административных нарушениях» (№ 195ФЗ, 30.12.2001). В частности, статья 8.13 касается водных объектов и их охраны.
Оштрафовать за нарушения в зонах санитарной охраны водопроводов и водозаборов обычного человека можно на сумму от 500 до 1 тыс. рублей, должностное лицо – на 1-2 тыс. рублей. Штрафы для юридических субъектов составляют от 10 до 20 тыс. рублей.
Если нанесен вред зоне санитарной охраны водоема, озера, реки, задействованных в водоснабжении, то штрафы выше – 1-2 тыс. рублей, 3-4 тыс. рублей и 30-40 тыс. рублей соответственно. Соблюдение норм и правил по законодательству РФ строго проверяется.
Понятие охранной зоны
Загрязнитель подземных вод
Любая канализационная система является потенциальным источником опасности для питьевой воды или поблизости расположенной территории. Для предотвращения их загрязнения канализационными стоками предусмотрены охранные, или санитарные, зоны канализации.
Их размеры четко определены нормативными документами — СНиП (строительные нормы) и СанПиН (санитарные правила). Зависят эти размеры от глубины расположения и диаметра коллектора, вида и объема сточных жидкостей.
Для насосных станций, очистных и других канализационных сооружений существуют свои нормативные показатели, зависящие от размеров строений, их назначения и места расположения. Сведения об их границах всегда можно получить в местных органах самоуправления и специализированных организациях, а также в проектных бюро.
В охранных зонах канализации не разрешается:
- высаживать деревья на расстоянии менее 3-х метров от коллекторов
- срезать или подсыпать грунт
- устраивать склады и свалки
- производить взрывные или свайные работы
- использовать ударные механизмы и буровые установки
- преграждать доступ к сооружениям
- проводить без соответствующего разрешения грузоподъемные и строительные работы
- осуществлять перемещение грунта недалеко от водоемов, расположенных вблизи канализационных коммуникаций, погружение в них массивных конструкций, углубление дна
