Способы оконцевания жил кабелей — назначение и инструмент

Соединение проводов опрессовкой

Способ опрессовки широко используется для выполнения надежных соединений в распределительных коробках. При этом концы проводов зачищаются, объединяются в соответствующие пучки и впрессовываются. Соединение после опрессовки защищается изолентой или термоусадочной трубкой. Оно является неразъемным и в обслуживании не нуждается.

Опрессовка считается одним из самых надежных способов соединений проводов. Такие соединения выполняют с помощью гильз путем сплошного обжатия или местного вдавливания специальными инструментами (пресс-клещами), в которые вставляются сменные матрицы и пуансоны. При этом происходит вдавливание (или обжатие) стенки гильзы в жилы кабеля с образованием надежного электрического контакта. Опрессовка может производиться местным вдавливанием или сплошным обжатием. Сплошное обжатие обычно выполняется в форме шестигранника.

Медные провода перед опрессовкой рекомендуется обрабатывать густой смазкой, содержащей технический вазелин. Такая смазка снижает трение и уменьшает риск повреждения жилы. Непроводящая ток смазка не увеличивает переходное сопротивление соединения, так как при соблюдении технологии смазка полностью вытесняется из места контакта, оставаясь лишь в пустотах.

Для опрессовки чаще всего применяются ручные пресс-клещи. В наиболее распространенном случае рабочими органами этих инструментов являются матрицы и пуансоны. В общем случае пуансон — это подвижный элемент, производящий местное вдавливание на гильзе, а матрица — фигурная неподвижная скоба, воспринимающая давление гильзы. Матрицы и пуансоны могут быть сменными или регулируемыми (рассчитанными на разное сечение).

При монтаже обычной домашней проводки используются, как правило, небольшие опрессовочные клещи с фигурными губками.



В качестве гильзы для опрессовки можно, конечно, использовать любую медную трубку, но лучше применять специальные гильзы из электротехнической меди, длина которых соответствует условиям надежности соединения.

При опрессовке провода могут заводиться в гильзу как с противоположных сторон до взаимного соприкосновения строго посередине, так и с одной стороны. Но в любом случае суммарное сечение проводов должно соответствовать внутреннему диаметру гильзы.

Другие причины нагрева

Провода и контакты, как уже было сказано, могут греться из-за возросшей нагрузки. Здесь есть три варианта проблемы:

1. Токопроводящие жилы сильно тонкие, вы можете заметить нагрев, когда нагрузка на электропроводку возросла, например, зимой, когда вы начали использовать электрообогреватель. Тогда провода в щитке нужно заменить на более толстые.
2. Нагрев ноля в шине. В этом случае самая вероятная проблема — плохой контакт винтовых зажимов шины. Чтобы обеспечить контакт сделать то же самое, что и с автоматом – зачистить и протянуть винт.
3. По нулевому проводу течет «лишний ток». Это возможно, если ваш ноль использует сосед для хищения электроэнергии или из-за неумышленных ошибок при электромонтаже. Нужно проверить все соединения, возможно для этого придется раскрывать штробы в стенах или использовать устройство для поиска скрытых подключений.

В счетчике ноль греется крайне редко, он там используется только для измерений.

Для чего нужна оконцовка

Опасность кроется в чрезмерном перегреве места соединения. Без оконцевания контакт получится ненадежным. Такое соединение начнет нагреваться и покрываться слоем окисла. Образовавшийся оксид еще сильнее повысит переходное сопротивление. В точке соединения начнет выделяться все большое количество теплоты. Процесс подобен наращиванию снежного кома. Но итог один — соединение отгорит.

И хорошо, если проводник просто отвалится с положенного места и на этом все закончится. В некоторых случаях изоляция кабеля может воспламениться от перегрева и привести к пожару. А отвалившийся провод способен коснуться заземленного корпуса установки или электрощита и спровоцировать короткое замыкание.

Инструмент для опрессовки наконечников

Как видите типов наконечников не так много, а вот устройства, позволяющие запрессовать нужный размер жилы различаются по сечению кабеля, который можно ими обжать или запресовать. В основном это два типа устройств, которые позволят справиться вам с большинством задач по опрессовке.

Первый – это пресс-клещи для обжима кабельных наконечников сечением жилы от 0,5 до 6 мм2, некоторые модели от 1,5 до 10 мм2.

Второй же пресс матричный гидравлический для обжима наконечников  от 4 до 1000 мм2, который позволяет обжимать не только наконечники, но и соединять жилы трубчатыми гильзами.

Приведу примеры пресс-клещей первого типа, чтобы вам было проще понять какой инструмент нужен для вашей операции с жилами кабеля.

Технические характеристики кримпера для обжима неизолированных медных наконечников и гильз сечением от 0,25 до 10 мм2

• Типы наконечников и гильз: ТМЛ, ТМЛс, ТМ, ТМЛ (DIN), ГМЛ
• Четырехпозиционная матрица
• Профиль обжима: клиновидный
• Усиленный трехшарнирный рычажный механизм
• Материал корпуса: качественная 3-х миллиметровая сталь
• Обработка поверхности: воронение
• Вес: 620 г
• Длина: 260 мм

Технические характеристики кримпера для обжима изолированных и неизолированных штыревых втулочных наконечников сечением от 0,25 до 6 мм2

• Типы наконечников: НШВИ, НШВИ(GLW), НШВ
• Шестипозиционная матрица
• Профиль обжима: трапециевидный
• Материал корпуса: легкий, высокопрочный алюминиевый сплав, применяемый в авиационной и космической промышленности
• Немагнитный, искробезопасный корпус
• Обработка поверхности: электролитическое анодирование
• Вес: 290 г
• Длина: 225 мм

Характеристики кримпера для обжима изолированных наконечников, гильз и разъемов с красной, синей и желтой манжетами и сечением от 0,25 до 6 мм2

• Опрессовка изолированных наконечников, гильз и разъемов с красной, синей и желтой манжетами
• Типы наконечников: НКИ, ВНКИ, НВИ, НИК, НШПИ, НШКИ, ВРПИ-П, ВРПИ-М, ГСИ-П
• Трехпозиционная матрица
• Профиль обжима: овальный, двухконтурный
• Усиленная стальная конструкция, надежная механика
• Храповой механизм, обеспечивающий блокировку обратного хода до завершения полного цикла опрессовки
• Вес: 540 г
• Длина: 220 мм

Рассматривая пресс второго типа, мы возвращаемся к вопросу оконцевания алюминиевых жил, которые также поддаются обжатию для создания надёжного механического и электрического контакта в цепи. Ниже на фото изображен пресс ручной гидравлический.

Названия пресса для обжима кабельных наконечников вы можете встретить на просторах интернета как пресс-клещи (ручные), пресс гидравлический или механический со сменными матрицами.

Инструменты и принадлежности

Пайка, как и любой другой технический процесс, подразумевает использование определенных инструментов и принадлежностей. Инструментов понадобится немного: паяльник, нож, пассатижи, напильник, наждачная бумага. Принадлежностей и того меньше – достаточно паяльного флюса и спирта или бензина. Тем не менее все это является важными составляющими процесса и к выбору того и другого необходимо отнестись исключительно серьезно. Именно от качества паяльника и наличия нужных принадлежностей к нему будет зависеть как механическая, так и электрическая надежность паяного соединения.

Снятие изоляционного слоя с проводов

Перед тем как выполнить сращивание проводов необходимо удалить с их поверхности изоляцию. Но перед тем как приступить к этой, на первый взгляд, простой процедуре, надо понять, а какую роль она играет в конструкции кабеля.

Предназначение изоляции

Этот слой предотвращает замыкание, которое может произойти между проводами. Кроме того, ее наличие предохраняет человека от поражения электрическим током.

Изоляция

Изоляцию применяют на проводах можно разделить на одно- и многослойную. Для многослойной применяют разные материалы – бумагу, полимеры, смолы и многие другие.

Провод, применяемый в бытовой технике, представляет собой кабель небольшого сечения. Удалить изоляцию с него не составляет особого труда, для этого необходимо иметь заточенный нож, можно использовать плоскогубцы или бокорезы. Для снятия слоя изоляции необходимо выполнить несколько круговых движений ножом и при этом желательно не повредить его жилы. Такой вариант зачистки кабеля подходит для выполнения работ по дому, например, при установке электротехнической арматуры (розетки, выключатели и пр.).

Снятие изоляции

Иногда бывает такое, что в силу разных причин повреждаются кабеля, которые подходят к вилке. Многие зарядные устройства отличаются наличием тонкими проводами, количеством самих проводов. Ко всему прочему кабеля заливают в единую оплетку. То есть в данном случае изоляция — это непросто защита, а по сути, канал, состоящий из двух или трех камер.

В этом случае понятно, что надо делать, но не совсем понятно, а как это сделать, то есть снять изоляционный слой.

Профессиональные электрики рекомендуют в таком случае использовать тонкое лезвие, например, от бритвы. При разделке такого кабеля потребуется его зафиксировать в тисах, но может подойти и крепежное устройство от светильника.

Для снятия изоляции необходимо разделить кабель на входящие в его состав жилы. Эту операцию надо выполнить таким образом, чтобы не повредить жилы. Тщательный подход к делу позволит быстро и аккуратно снять изоляцию и продолжить работы по восстановлению работоспособности устройства.

Инструменты для зачистки проводов

Для снятия изоляции можно, конечно, использовать острозаточенный нож, кухонный или сапожный. Но целесообразно все же использовать специальный инструмент:

• резак, который оснащен острыми сменными лезвиями;
• плоскогубцами;
• ножницы, которые применяют для разрезания проводов и металла.

Особенно это касается тонких проводов, которые применяют при монтаже слаботочных систем.

Инструменты для снятия изоляции

Работы, производимые на любой электрической аппаратуре необходимо выполнять с особой тщательностью. Даже малое повреждение изоляции, может, со временем привести к ее пробою и в как следствие к выходу устройства из строя.

Если в процессе работы изоляции снято больше чем надо, излишек кабеля надо удалить. Оголенными кабеля оставлять нельзя.

Какой инструмент использовать для снятия изоляции каждый определяет сам, кто-то использует специальный инструмент, а кто-то может выполнить эту работу с применением подручных средств.

И еще одно, эксплуатационная практика показывает то, что сложности в эксплуатации электрических приборов, неважно будь это кофемолка или силовой агрегат, возникают именно там, где был удален слой изоляции. На самом деле, лучшее решение заключается в том, что для выполнения работы связанной с электрическим хозяйством в домашних условиях лучше вызвать профессионального электрика из управляющей компании или из предприятия, которое оказывает подобные услуги

На самом деле, лучшее решение заключается в том, что для выполнения работы связанной с электрическим хозяйством в домашних условиях лучше вызвать профессионального электрика из управляющей компании или из предприятия, которое оказывает подобные услуги.

Особенности маркировки

В торговой сети можно встретить множество вариантов наконечников. Их конструкция и материал изготовления будут разниться. Поэтому подобрать модель, соответствующую назначению, можно по такой шкале:

• А – из алюминия;
• Л – использование латуни при изготовлении;
• М – медная основа гильзы;
• Т – в производстве пользовались металлом трубчатого сечения;
• У – угловой соединитель;
• О – присутствие окошка для определения правильности положения кабелей во втулке.

Наконечники для проводов под опрессовку помогают в решении ключевых задач электрика. Если на изделии присутствует надпись ТМЛ (О), то речь идет о применении луженой меди трубчатого вида, а в конструкции изделия будет окошко для проверки.

Дедовская скрутка

Ну и последний метод ответвления проводов, который можно использовать – скрутить новую линию с проходящей магистральной без дополнительной пайки либо сварки. В этом случае необходимо сначала зачистить изоляцию проводников, после чего ответвляющую линию хорошенько накрутить на магистральную (как показано на картинке).

Обращаем Ваше внимание на то, что при создании скрутки запрещается соединять алюминиевые и медные жилы. Проводники должны быть изготовлены из одного металла

Согласно пункта ПУЭ 2.1.21

(Глава 2.1 ПУЭ) скрутки делать вообще нельзя – все соединения должны быть спаяны, сварены, обжаты или зафиксированы зажимами или клеммниками. Поэтому для ответвления от провода используйте приведённые выше способы или пропаивайте такие скрутки. Подробнее о том, как делать скрутки мы рассказывали в статье: https://samelectrik.ru/kak-pravilno-sdelat-skrutku-provodov.html

Согласно пункта ПУЭ 2.1.21. (Глава 2.1 ПУЭ) скрутки делать вообще нельзя – все соединения должны быть спаяны, сварены, обжаты или зафиксированы зажимами или клеммниками. Поэтому для ответвления от провода используйте приведённые выше способы или пропаивайте такие скрутки. Подробнее о том, как делать скрутки мы рассказывали в статье: https://samelectrik.ru/kak-pravilno-sdelat-skrutku-provodov.html.

Вот, собственно, мы и рассмотрели наиболее популярные способы ответвления проводов без разрыва и разрезания. Теперь Вы знаете, чем можно сделать качественное сращивание двух линий электросети. Наш совет – используйте прокалывающие зажимы, которые среди всех вариантов вызывают наибольшее доверие!

Похожие материалы:

Никогда ранее не влазил в недра авто, а тут все же возникла такая необходимость.

Хочу спросить бывалых и опытных совета в вопросе правильной «врезки» в проводку.Каким образом это делать надежно и надолго?

В голову приходит три основных способа:— скрутка— пайка— используя ответвители OB-T

Еси скрутка — то каким способом?Интересует врезка в середину провода для ответвления.

Пайку вроде как не рекомендуют по какой то причине — толкового объяснения не слышал — «нельзя, и все!»

Для использования OB-T желательно знать на сколько квадратов расчитан проводник-донор.Кстати какая «квадратура» в автомобильной проводке?Там вроде все провода разные по «толщине»

И не порежут ли OB-T проводники провода-донора?

Я при врезке в провода для осуществления подсветки кнопок стеклоподъемников пассажиров в Тойота Камри XV30 делал так:

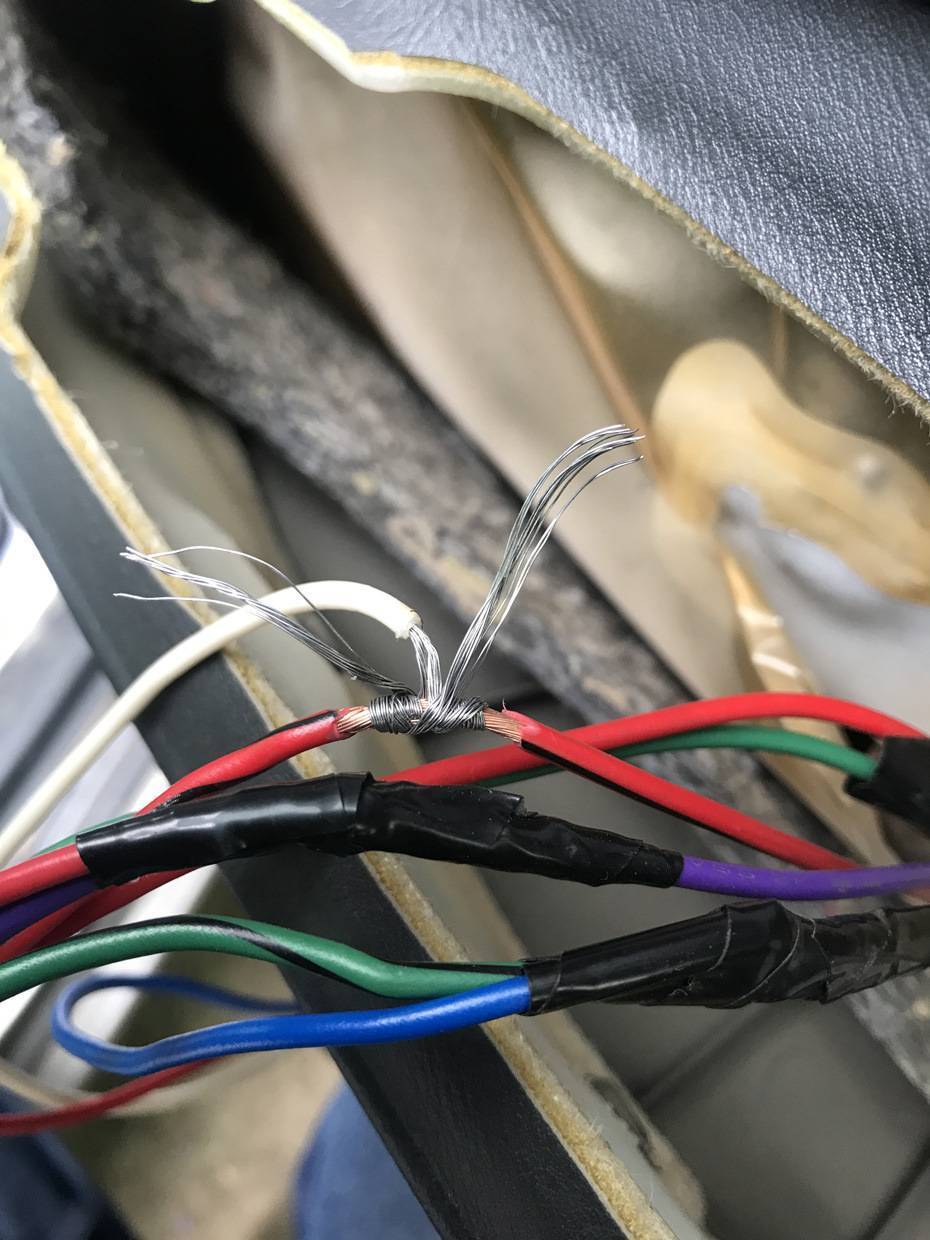

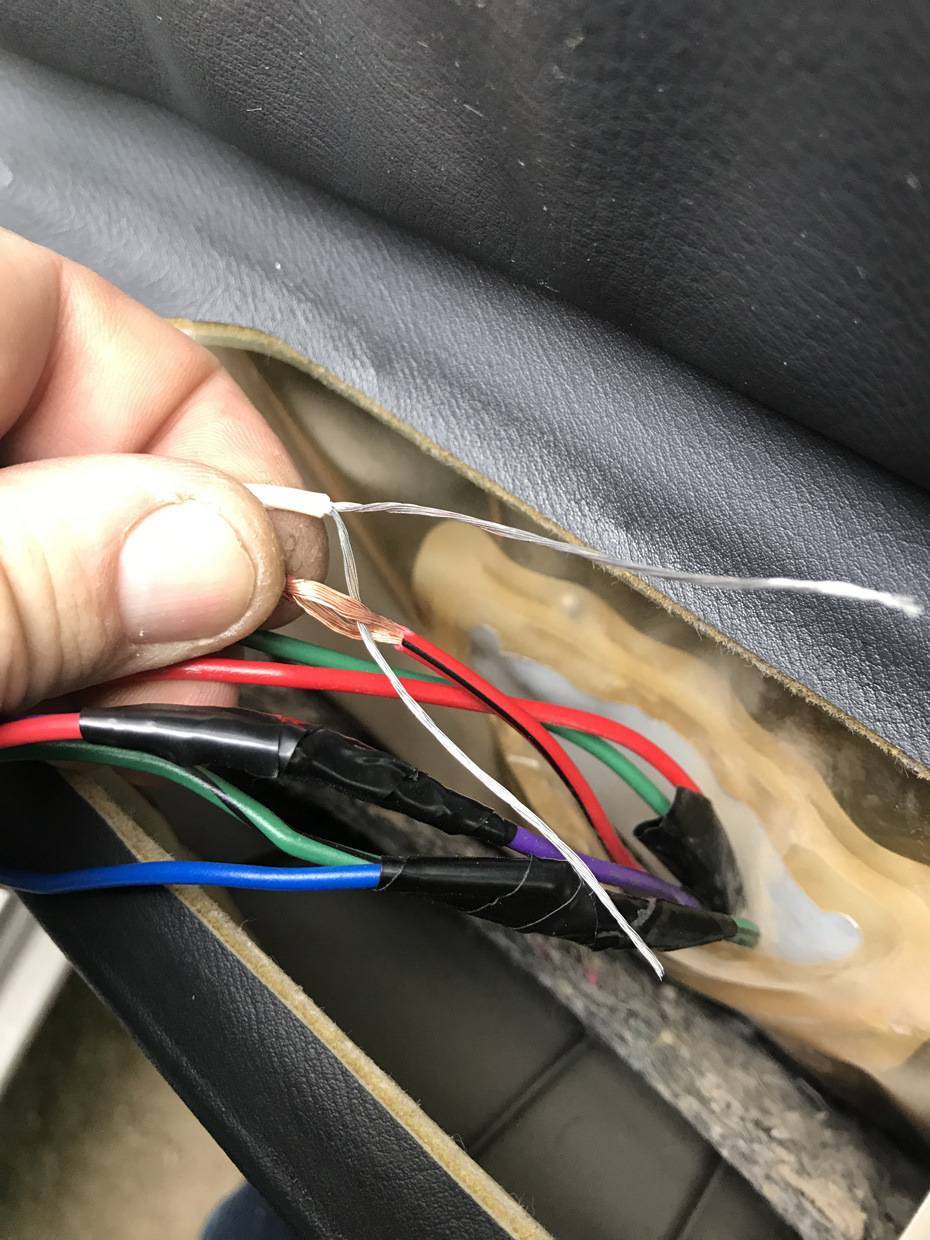

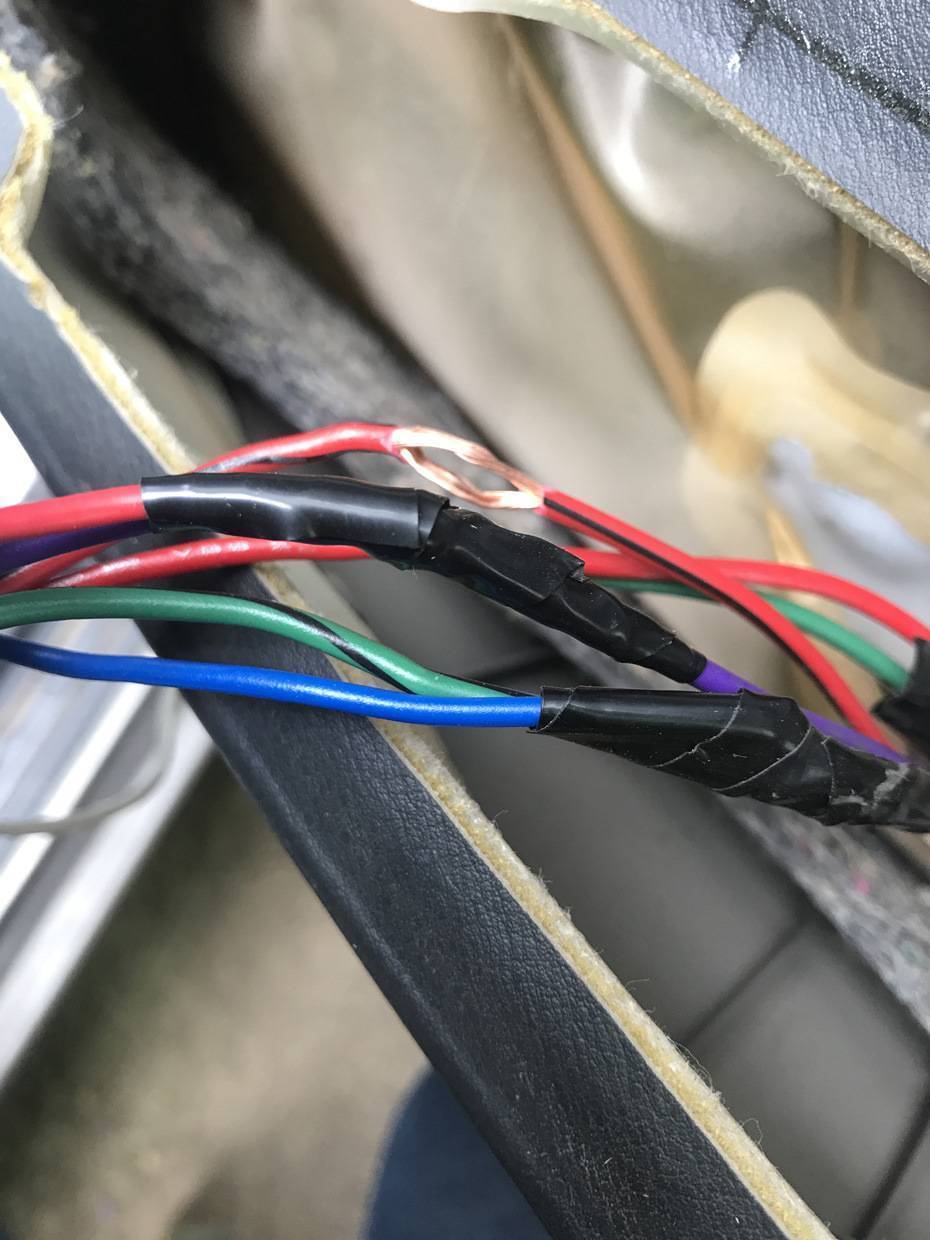

1Зачищал в нужном месте изоляцию и делал в проводниках окошко

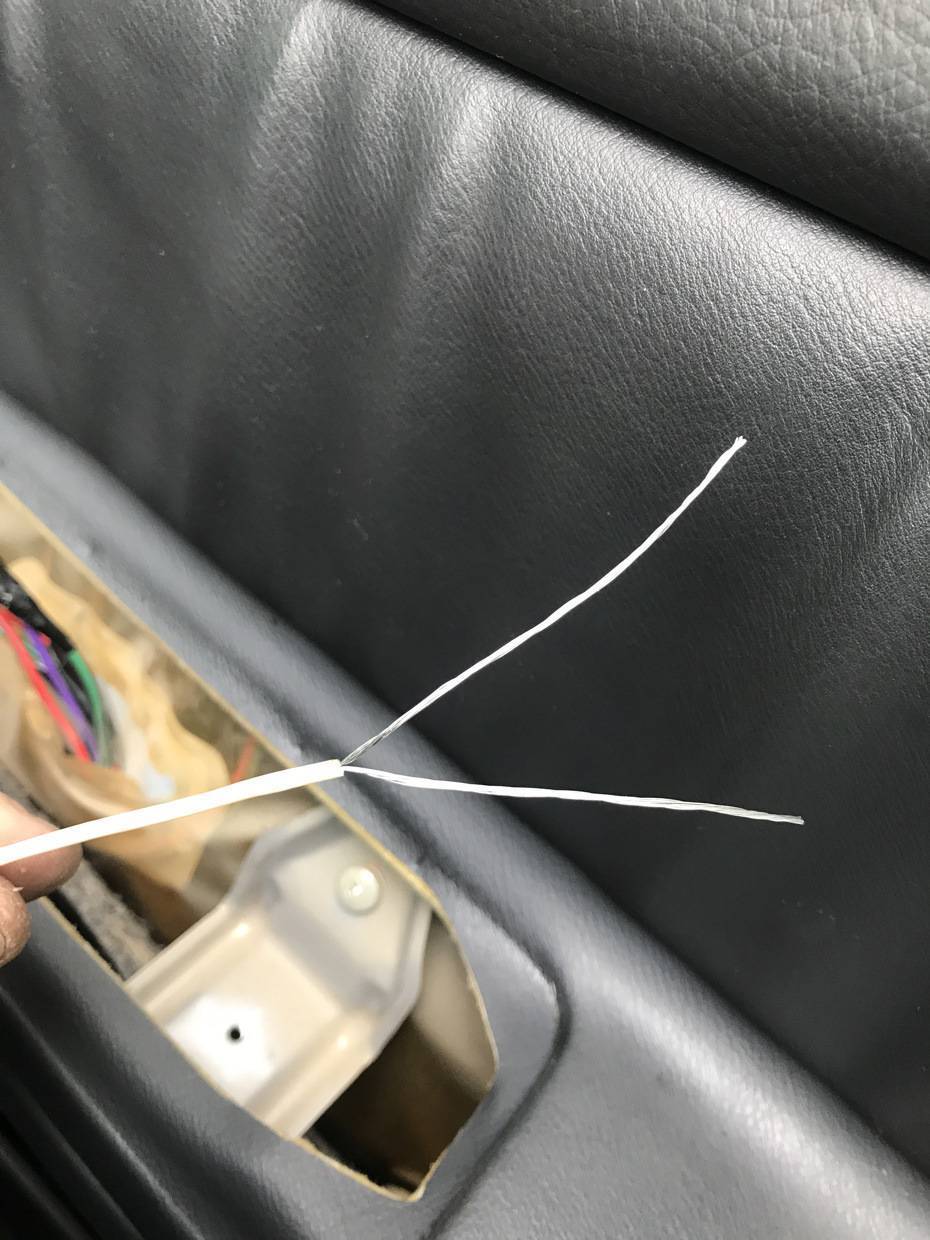

2В присоединяемом проводнике делал пару усиков

3Вставлял один усик в окошко

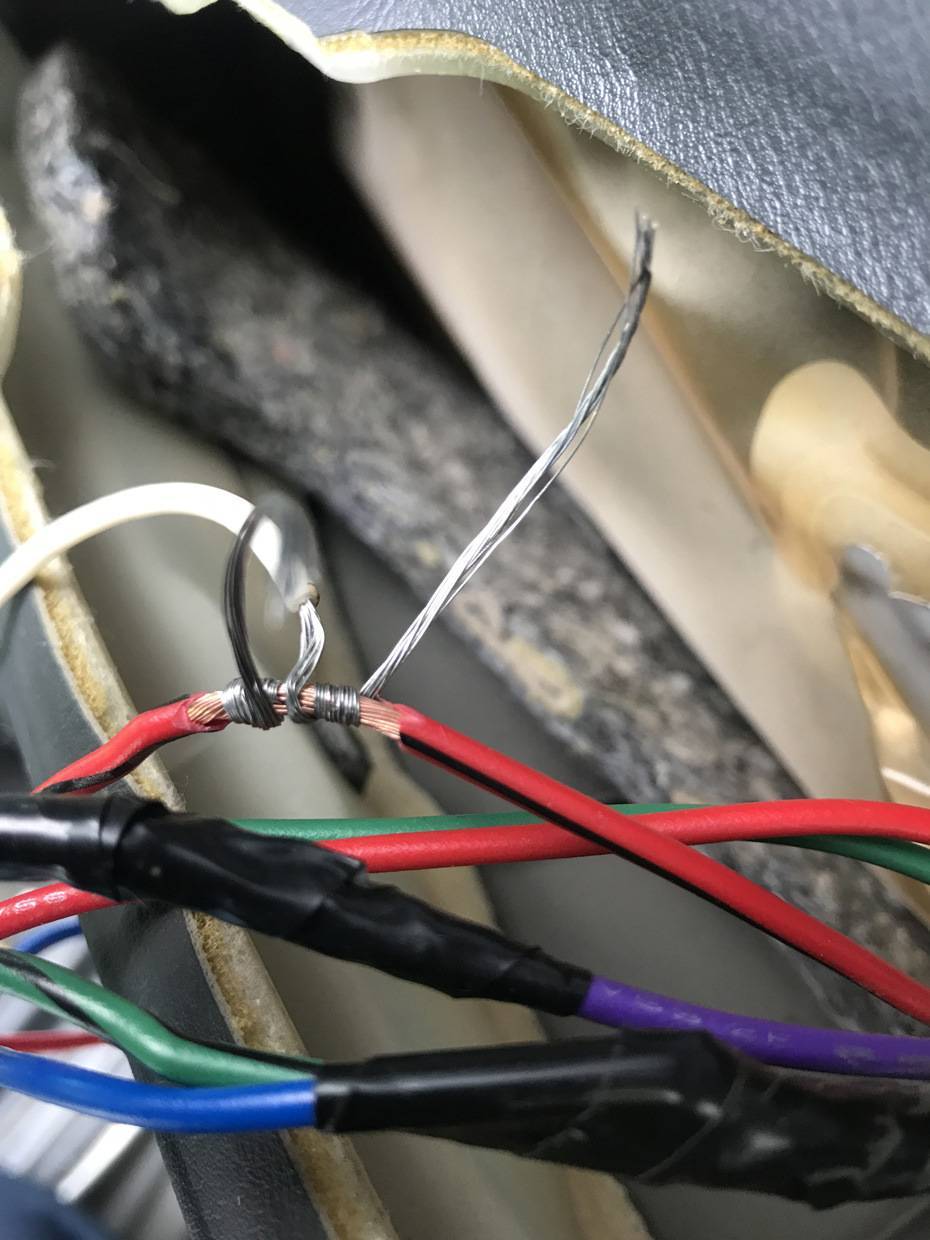

4Начинал обматывать эти усики в разные стороны на проводе-доноре

5Делал таким образом несколько витков

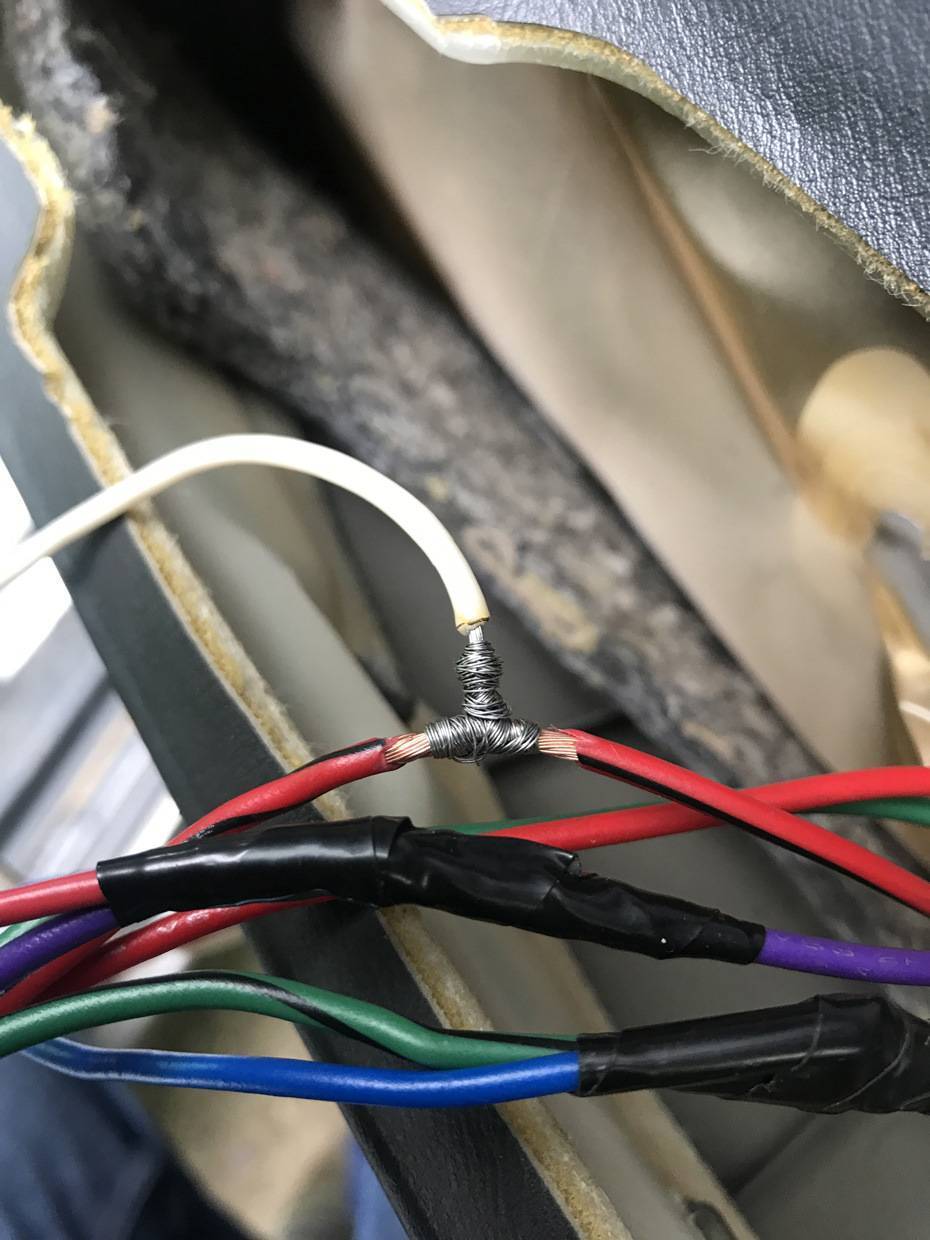

6Потом закручивал вокруг «ножки» присоединяемого провода.

7Затем заматывал изолентой.

Нормально и правильно ли так делать?

Можно ли просто «обмотать» проводники вокруг проводника-донора?По мне так проще место контакта пропаять — но все кого спрашивал крайне не рекомендуют без разъяснений.

Маркировка и расшифровка

Промышленность выпускает большое количество всевозможных наконечников, которые различаются по конструкции и материалам. Существует специальная маркировочная система, позволяющая различать материал и использовать его по назначению.

Вот расшифровка некоторых обозначений:

• А – гильза выполнена из алюминия;
• Л – применяется латунь;
• М – в основе изделия медь;
• Т – элемент сделан из металла трубчатого сечения;
• У – соединитель выполнен в форме угла.

Встречается и обозначение в виде буквы О, которое указывает на наличие смотрового окошка, через которое можно убедиться, что кабели правильно располагаются во втулке внутри.

Если маркировка ТМЛ (О), то она обозначает луженую трубчатую медь с окошком для проверки. НШВИ – обозначает штыревой втулочный наконечник, а НКИ – кольцевой. При этом цифры обозначают площадь сечения или диаметры стержня. Чтобы облегчить поиск подходящих соединителей, например, НШВИ или КВТ, можно воспользоваться специальным каталогом или таблицами.

После буквенных обозначений в маркировке обычно идут цифровые, которые содержат информацию о:

1. номинальном сечении;
2. диаметре контактного стержня;
3. внутреннем диаметре хвостовика.

Например, изделие имеет маркировку ТМЛ (О). Это означает, что этот оконцеватель провода изготовлен из медной трубки и залужен. Его отличительной особенностью является наличие небольшого отверстия — смотрового окна, с помощью которого можно убедиться, правильно ли для опрессовки вставлен провод.

Такие контакты используются в основном на производстве, поэтому об их существовании известно не всем электрикам.

Варианты исполнения

Самих наконечников для опрессовки в продаже достаточно много. Выбор конкретного их вида зависит от целей дальнейшего монтажа проводки и всегда является первым этапом в осуществлении процесса опрессовки:

• если предстоит их последующий зажим в контактных колодках либо автоматических выключателях – применяются наконечники штыревые втулочные, которые в свою очередь могут быть как изолированными, так и неизолированными;
• при необходимости крепления проводки под винт-гайку используют специальные U, O и J оконцеватели, которые в последующем зажимаются тем же винтом к контактной площадке;
• ну и большой класс – это быстросъемные соединения типа «папа-мама».

На сегодняшний день производители предлагают на выбор множество разновидностей кабельных медных оконцевателей под опрессовку. Однако бывают ситуации, когда невозможно подобрать кабельный наконечник нужного размера. В этом случае можно воспользоваться нестандартным вариантом — сделать такую деталь самому.

Однако остается открытым вопрос, какие допустимые нагрузки может выдержать это кустарное изделие. Поэтому не стоит использовать такой оконечник в ответственных узлах электросети.

Кабельный наконечник ТМЛ

ТМЛ (ГОСТ 7386-80):

• Предназначены для оконцевания опрессовкой медных кабелей и проводов.
• Материал: электротехническая медь марки М2.
• Покрытие: электролитическое лужение (климатическое исполнение: «Т2»).
• Рабочее напряжение: до 35 кВ.
• Высококачественное лужение с легирующими добавками висмута гарантирует надежную защиту контактных соединений от коррозии.
• 85 наименований в двух видах климатического исполнения.
• Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице.
• Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике.
• Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник.
• После штамповки наконечники подвергаются отжигу для повышения пластичности материала.

Ответвление электрического кабеля

Предположим, у нас в стене лежит проводка, уже проложенная ранее, но мы забыли установить какую-то розетку или выключатель. Для того чтобы их поставить, необходимо сделать отвод кабеля, то есть присоединиться к нашей центральной жиле.

Для электрических соединений это лучше делать в коробке, но соединять в любом случае придётся ответвлением. Как это сделать?

Берём кабель отвода, снимаем изоляцию тем же способом, что и в описанных ранее случаях, зачищаем, скручиваем. Потом подготавливаем центральную жилу. Для этого снимаем изоляцию на определённом участке, также сантиметра 1,5–2, но особенность здесь в том, что мы снимаем изоляцию не с края, а в середине провода. Так как этот кабель не накручивается, длина зачищаемого участка будет меньше. Прорезаем изоляцию по кругу с одной и с другой стороны:

Теперь аккуратно, чтобы не порезаться, надрезаем изоляцию по центру, снимаем её и обрезаем излишек:

Вот у нас получился подготовленный кабель:

Зачищаем его, если можно, скручиваем. Но если кабель уже проложен, то, возможно, скрутку сделать не удастся. Подготовили кабель, берём ответвление, прикладываем к левому краю, изоляцией к изоляции, и плотно накручиваем.

Стараемся, чтобы ничего не торчало. Получилось достаточно надёжное ответвление:

Берём изоленту, начинаем за сантиметр до скрутки, проходим один слой, переходим плавно на наше соединение, заходим также где-то на сантиметр по изоляции.

Возвращаясь назад, заворачиваем не на центральный кабель, а на ответвление:

Обрезаем лишнюю изоленту:

У нас получилось вот такое ответвление:

Центральный кабель остался лежать на своём месте, а ответвление пошло к розетке или к выключателю. Следует помнить, что все эти процедуры необходимо делать обязательно при отключенном напряжении! Поберегите своё здоровье, а, может, и жизнь. Такие работы с электропроводкой ошибок не прощают!

ОБЩИЕ ТРЕБОВАНИЯ

1.1. Электрическое сопротивление смонтированного соединения (кроме контактных соединений со штыревыми выводами) не должно превышать сопротивления целого участка соединяемых проводников, длина которого равна длине контактного соединения, если иное не указано в стандартах или технических условиях на конкретные виды электротехнических устройств.

1.2. Предельная длительно допустимая рабочая температура соединений не должна превышать значений, указанных в документации на конкретный вид кабеля или провода.

1.3. Смонтированные сварные, паяные и опрессованные соединения, не работающие на растяжение, а также соединения проводников с гнездовыми выводами и зажимами должны выдерживать осевые статические нагрузки на растяжение, составляющие не менее 30 % временного сопротивления разрыву целого проводника (ГОСТ 10434, ГОСТ 17441, ГОСТ 17325).

1.4. В табл. 1.1. указаны области применения способов оконцевания, соединения и ответвления. Приняты следующие термины:

следует применять — способ является лучшим и должен применяться в первую очередь;

рекомендуется — способ является одним из лучших;

допускается — способ является удовлетворительным, а в ряде случаев вынужденным.

Выбор способов зависит от материала и сечения жил, напряжения, требований к надежности электроустановки.

Соединение проводов самозажимными клеммниками

В последнее время очень популярным приспособлением для соединения проводов и жил кабелей стали самозажимные клеммники типа WAGO. Они предназначены для соединения проводов сечением до 2,5 мм2 и рассчитаны на рабочий ток до 24 А, что позволяет подключать к соединенным ими проводам нагрузку до 5 кВт. В таких клеммниках можно соединить до восьми проводов, что значительно ускоряет монтаж проводки в целом. Правда, по сравнению со скруткой, они занимают в распаянных коробках больше места, что не всегда удобно.

Безвинтовой клеммник принципиально отличается тем, что его монтаж не требует никаких инструментов и навыков. Зачищенный на определенную длину провод с небольшим усилием вставляется на свое место и надежно поджимается пружиной. Конструкция безвинтового клеммного соединения была разработана в немецкой фирме WAGO еще в 1951 г. Существуют и другие фирмы-производители такого типа электротехнических изделий.

В подпружиненных самозажимных клеммниках, как правило, слишком мала площадь эффективно контактирующей поверхности. При больших токах это приводит к нагреву и отпуску пружин, в результате чего происходит потеря их упругости. Поэтому такие устройства следует использовать лишь на подводках, не подвергающихся большим нагрузкам.

Фирма WAGO выпускает клеммники и для установки на DIN-рейку, и для крепления винтами к плоской поверхности, но при монтаже в составе домашней электропроводки применяются строительные клеммники. Эти клеммники выпускаются трех видов: для распределительных коробок, для арматуры светильников и универсальные.

Клеммники WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0—2,5 мм2 или три проводника сечением 2,5—4,0 мм2. А клеммники для светильников соединяют 2—3 проводника сечением 0,5—2,5 мм2.

Технология соединения проводов при помощи самозажимных клеммников очень проста и не требует специальных инструментов и особых навыков.

Существуют также клеммники, в которых фиксация проводника осуществляется при помощи рычажка. Такие устройства позволяют добиться хорошего прижима, надежного контакта и при этом легко разбираются.
