Правила выполнения опрессовки отопления: способы, выбор насосов и значения давления

Проведение процедуры гидроиспытания технологических трубопроводов

Последующее испытание проводится на финальном этапе уже после полной засыпки траншей и окончания действий на этом участке технологических систем. Предварительное тестирование можно проводить тогда, когда соединения набирают нужную прочность.

Считают, что любой из технологических трубопроводов прошел контроль, если в нем не произошел разрыв, и не нарушилась герметичность. Также, если остались целыми стыки, и не образовались протечки.

По завершении испытания технологических систем, их сразу засыпают землей и выполняют финальное тестирование. Во время данного мероприятия в технологических системах выполняется промывка водой, а проверяемые зоны отсекают от функционирующей системы посредством фланцев или заглушек.

Перед проведением испытания сеть и раструбные стыки заливают водой и выстаивают сутки. Финальное испытание выполняют без предохранительных вентилей и гидрантов. Вместо них ставят заглушки.

Виды компрессоров для опрессовки

Основой конструкции компрессоров, используемых для опрессовки систем отопления, является насос. Независимо от типа перекачиваемой среды он может быть:

1. Поршневым;
2. Мембранным;
3. Роторно-пластинчатым.

Насосы центробежного типа для этой цели не применяются из-за их высокой производительности и невозможности производить нагнетание давления в системе постепенно.

Читать также: Давление в расширительном бачке отопления: какое должно быть и как проверить

Привод насоса может быть как ручным, так и электрическим. В ручных приводах обычно используется плунжерная схема, в которых поступательное движение штока поршня или мембраны осуществляется посредством рычага, шарнирно закрепленного на корпусе насоса и опирающегося на первой трети своей длины в верхний конец штока. Из-за необходимости обеспечения высокой частоты вращения роторно-пластинчатые насосы ручным приводом не оснащаются.

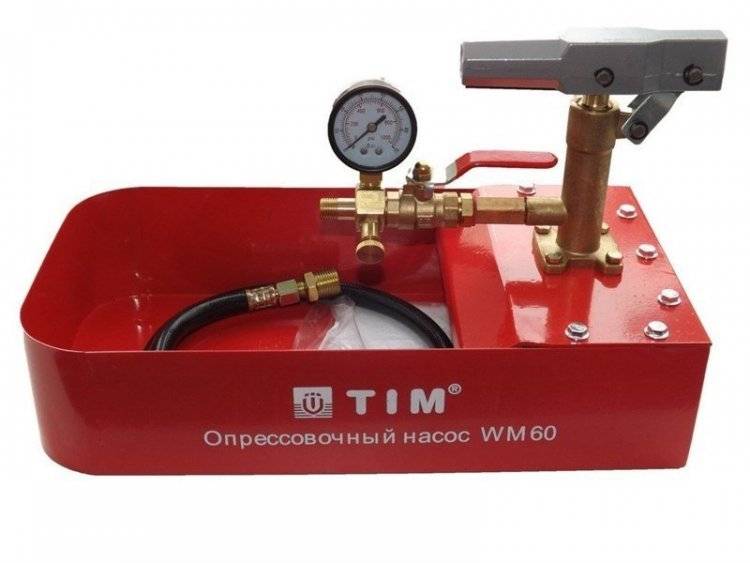

Гидравлический компрессор

Ручные опрессовочные гидронасосы разных производителей очень похожи друг на друга. Все они скомпонованы так, что нагнетательный плунжерный насос объединен в одном корпусе с емкостью (обычно открытой) для жидкости. Рабочим телом для закачки в систему может быть не только вода, но и антифриз. Это универсальная техника, которую можно использовать для испытаний любых гидравлических систем небольшого объема.

Читать также: Тосол для системы отопления: можно ли использовать, как залить

Их основным недостатком является очень малая производительность по сравнению с насосами, где установлен электрический привод. С их помощью можно провести только испытания систем небольших объемов.

Гидравлический компрессор с электрическим приводом может быть как объединенным с емкостями для жидкости, так и обеспечивающим ее самовсасывание из автономных источников. Самым распространенным типом исполнительного механизма насосов для них является роторно-пластинчатый, как наиболее просто сопрягаемый с вращающимся валом электродвигателя.

Их недостатками являются высокая стоимость и большой вес. Из-за повышенной производительности электрический привод редко используется для испытаний небольших систем.

Пневмокомпрессоры

Этот тип нагнетательных устройств для испытаний систем отопления применяется очень редко. Поэтому штуцеров, переходников и прочих устройств, обеспечивающих их штатное подключение к стоякам и радиаторам, промышленностью не выпускается. Но самодеятельные конструкторы могут изготовить их сами.

Читать также: Почему журчит вода в системе отопления: гул и стук стояков

Обязательно предусмотрите наличие в составе комплекта арматуры подключения стравливающий клапан.

Наименьшим по производительности устройством, которое еще пригодно для такой операции, является автомобильный компрессор с ножным приводом. Он оборудован манометром, предел измерения которого ограничен четырьмя атмосферами. Для системы отопления частного одноэтажного дома этого более чем достаточно.

При использовании нештатного пневматического компрессора надо обязательно проверить наличие запорного клапана «система ниппель» между манометром и насосом. А при его отсутствии установить на прибор самостоятельно. Иначе ничего испытать и проверить не удастся – воздух выйдет обратно.

Читать также: Четырехходовой клапан для отопления: принцип работы: принцип работы, схема отопления

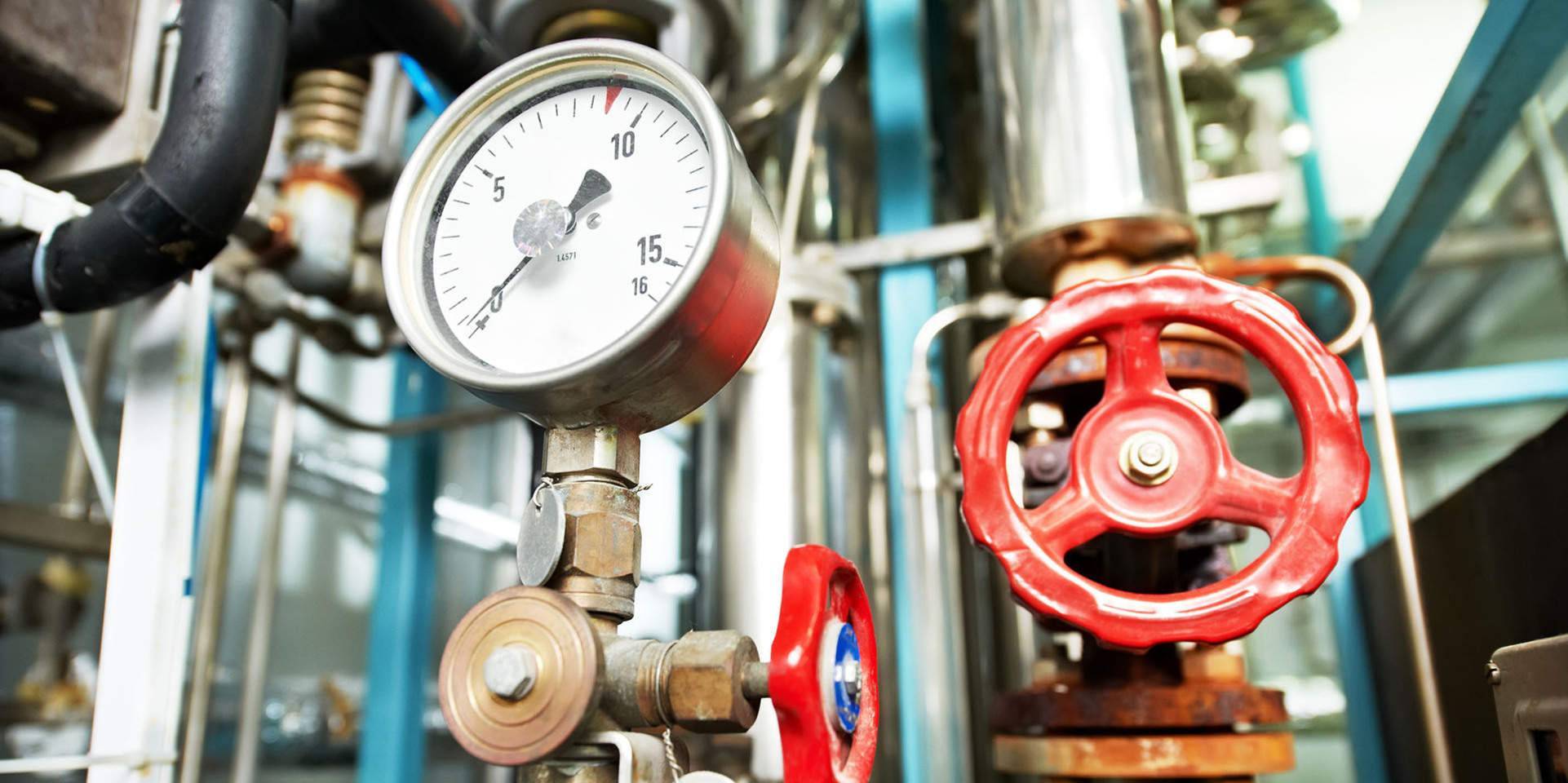

Измерительная и запорная арматура

Главный и единственный измерительный прибор при проведении опрессовки – это манометр. Он обязательно должен быть поверен и опломбирован с указанием даты последней проверки показаний. Такие манипуляции с измерительными приборами проводят в специальных лабораториях, которые с частными лицами не работают или эти услуги чрезмерно дороги для них. Даже при частном применении лучше использовать прибор, в точности показаний которого нет сомнений.

При опрессовке должна применяться такая запорная арматура, которая выдерживает повышенное давление. Лучшим вариантом являются клиновые задвижки, которые бывают фланцевыми (для трубопроводов диаметром от 100 мм) и резьбовыми. Они выдерживают давление до 26 ат (25 бар). При гидравлических испытаниях в зданиях высотой до трех этажей включительно для создания ограниченного замкнутого контура можно использовать шаровые краны. Если здание одноэтажное, а система открытая и рабочее давление в ней не превышает 2 ат, то допустимо применение проточных кранов-букс.

Читать также: Падает давление в системе отопления: как повысить давление

Особенности проведения опрессовки системы отопления многоэтажного дома

Проведение гидравлических испытаний отопительной системы многоэтажных жилых домов, объектов социального назначения, а также торговых и развлекательных центров регламентируется «Правилами технической эксплуатации тепловых энергоустановок», а также Действующими Санитарными Нормами и Правилами.

Давление опрессовки

В соответствии с ними перед ее началом гидравлических испытаний необходимо рассчитать уровень опрессовочного давления. Его значение зависит от многих факторов:

• Срока ввода в эксплуатацию отопительной системы (для новых систем отопление при опрессовке рабочее давление увеличивают в 1,5-2 раза, а для систем, эксплуатируемых не первый год, рабочее давление увеличивают на 15-50%);
• Вида отопительных приборов, установленных в здании: если в системе используются чугунные радиаторы, то опрессовочное давление не должно превышать 6 атм. Для конвекторов, напротив, необходимо уровень давления поднимать до 10 атм.;
• Количества этажей в здании;
• Назначения здания.

В большинстве случаев проведению гидравлического испытания отопительной системы предшествует ее промывка, после проведения, которой промывочные растворы сливаются, а система заполняется водопроводной водой, температура которой не должна превышать 45 С. В обязательном порядке производится сброс воздуха.

После заполнения системы отопления водой к спускному крану (спускнику) подключается насос для опрессовки системы отопления, с помощью которого создается избыточное давление в сети, уровень которого проверяется в самой высокой точке отопительной системы.

Давление опрессовки максимальное: что дальше?

После достижения в системе необходимого уровня опрессовочного давления его удерживают не менее 15 минут, в течение которых следят за показаниями манометров, а также визуально проверяют наличие течей, сдвигов в системе или появления разрывов.

В ходе проведения гидравлических испытаний проверка каждого отопительного прибора и узла должна производиться в обязательном порядке. При этом не имеет значения, остается уровень опрессовочного давления постоянным, или происходит его падение. Особо тщательно проверяются скрытые участки отопительной системы, например, расположенные в стенах или залитые стяжкой.

Если давление стабильно, а течь не обнаружена, гидравлическое испытание системы считается завершенным. После окончания проверки уровень давления сбрасывается до рабочего значения.

В том случае, если падение опрессовочного давления превышает допустимые параметры, производится тщательное обследование системы и выявление течей. Гидравлические испытания продолжаются до тех пор, пока не будет найден поврежденный участок.

Завершение опрессовки системы отопления

Опрессовка системы отопления считается успешно проведенной, если во время проведения контрольных замеров падение давление составило не более 0,1 атм, не выявлено никаких видимых повреждений в системе, разрывов, течей, сдвигов и запотевания сварных швов.

Если повреждения обнаружены, их устраняют, а затем проводят повторное гидравлическое испытание.

Акт опрессовки системы отопления

По результатам проведения опрессовки составляется акт опрессовки, в котором указывают время проведения испытания системы, приводят расчет опрессовочного давления, указывают время, в течение которого оно выдерживалось, а также сообщают о полученных результатах.

Водяное отопление в современном доме — это сложная система, которая должна работать надежно и бесперебойно. Однако существует ряд причин, по которым происходит сбой, например погрешности при монтаже, износ оборудования со временем, и т.д. Все эти факторы могут влиять на герметичность контуров и вызывать нарушения в работе. Чтобы найти место с повреждением, требуется проведение опрессовки всей системы водяного отопления. Как выполняется эта манипуляция в частном (загородном) доме и возможно ли это сделать своими силами и руками? Какой уровень давления должен быть? Обо всем об этом можно почитать и посмотреть видео.

Процедура опрессовки

Для проверки отопительной системы таким способом проводят гидравлические испытания следующих элементов:

• Трубы.
• Теплообменники.
• Бойлеры.

Если при проведении испытательных мероприятий будут выявлены протечки, то делается заключение о разгерметизации сети.

Непосредственно перед испытательными работами изолируют системы водоснабжения и теплоснабжения. Также визуально определяют прочность имеющихся соединений, проверяют запорную арматуру на предмет работоспособности и оценивают ее общее состояние.

На следующем этапе осуществляют отключение расширительного бака и отопительного котла, чтобы выполнить промывку приборов отопления и труб от отложений различной природы, удалить мусор и пыль.

Если гидравлические испытания предполагают заполнение водой системы отопления, то для проверки воздухом к сливному крану подключается компрессор. Постепенно давление в системе повышается, его показатели отслеживаются  на специальных манометрах. При отсутствии изменений дается заключение о хорошей герметичности системы и о возможности ее запуска в эксплуатацию. Подобным образом выполняется и опрессовка теплого пола воздухом, включая некоторые нюансы.

Если наблюдается допустимое падение давления при опрессовке системы отопления, то в системе имеются участки с дефектами. При гидравлических испытаниях такие места дают течь. Если проверка проводилась воздухом под давлением, то места соединений и стыков обрабатывают мыльным раствором.

Опрессовка воздухом длится примерно 20 часов, на проведение гидравлических испытаний требуется всего 1 час.

При обнаружении дефектов проводят ремонтные работы и вновь проводят опрессовку. Действия повторяют до достижения хорошей герметичности системы. По результатам проведенных работ составляется акт опрессовки отопительной системы. Стоит заметить, что акт опрессовки системы отопления – необходимый документ.

Законодательное регулирование об очистки теплоснабжения

Промывка и опрессовка систем отопления регулируется нормативными актами и входит в реестр обязательных операций по эксплуатации отопительных структур. Регламентация закреплена действующими правовыми актами о подаче обращений, жалоб в случае невыполнения управляющими организациями своих обязанностей.

Постановление российского Правительства №354

Постановление номер 354 указывает на ежегодную очистку домовых контуров теплопотребления в виде промывки. Процедура также проводится после монтажа коммуникаций, капитального ремонта и текущего, выраженного заменой трубопроводов.

В случае открытой системы делают дезинфекция. Цель обработки состоит в удалении с внутренних стенок труб грязи, ила, окалины и известковых отложений.

Операция проводится следующими доступными методами:

• гидравлическим;
• гидропневматическим;
• химическим.

Мембраны, дюзы гидроэлеваторов на этот период снимаются. Рекуператоры и регенераторы очищаются механическим либо химическим способом. Запрещается вводить в работу не прошедшие очистку и дезинфекцию линии подачи носителя. После операции конструкция заполняется водой.

Указ Госстроя №170

Постановление Федерального органа России по строительству номер 170 (в актуальной версии 2021 года) освещает вопросы правильной эксплуатации структуры отопления. Положение указывает на летнюю ревизию запорной арматуры, промывку домовых блоков, ликвидацию постоянных и временных засорений.

В случае не прогрева квартирных батарей проводится их гидропневматическая процедура. Раздел V напоминает о ежегодной обработке тепловой конфигурации после завершения отопительного периода, а в случае замены элементов открытых контуров подвергаются дезинфекции.

Коммуникации прогоняются объемом холодной воды, превышающим необходимый расход горячего ресурса не менее 3-5 раз, до полного ее осветления.

Однако сотрудники управляющих структур часто проводить обработку, обосновывая свое поведение тем, что указ Федерального агентства – внутриведомственный и выполнению не подлежит. Хотя ст. номер 2.6 говорит о подготовке жилого фонда к зиме его собственником, институтами местной власти.

Посмотрите видео: «Промывка систем отопления методом гидро-пневматического тарана.»

Постановление № 290 о промывке и очистки отопления

Распоряжение российской государственной власти номер 290 приводит список услуг, работ, которые должны выполняться для поддержки исправности жилых многоэтажных строений.

Вторая глава указывает, что работы проводятся для сохранения теплопотребления:

• гидравлические испытания устойчивости коммуникаций;
• промывка батарей отопления, корректировка блоков теплоснабжения с предварительной пусконаладочной работой топок;
• выпуск воздушных пробок из конструкции;
• промывка сетей для вымывания накипно-коррозийных наслоений;
• обработка теплообменных устройств.

Четкого указания на периодичность их проведения Постановление не дает, однако делает сноску на распоряжение Госстроя. Процедуры по срокам должны придерживаться законодательства страны, но промывку можно проводить по решению собрания владельцев квартир.

ГОСТ P 56501-2015

7 фактов о радиаторах отопления.

Государственный стандарт номер P56501-2015 (с изменениями и дополнениями 2021 года) также оговаривает условия обработки сетей. Его статья №5, говорит об организации сезонной подготовке. Незадолго до окончания подачи теплоносителя исполнитель составляет, координирует свои действия с отоплением либо другой ресурсоснабжающей структурой план проведения восстановительных мер – промывка, опрессовка, консервация коммуникаций.

Исполнитель выполняет условия по согласованному графику, после оформляются акты. Первым представляется юридическое лицо, которое оказывает хозяйственные услуги многоэтажному строению. Жилищная контора перед окончанием зимы должна составить список профилактических и ремонтных работ, в том числе очистки узлов теплопотребления. Она проводится спустя прекращения подачи теплоносителя либо прошедших диагностику блоков или элементов.

Промывка систем отопления многоквартирного дома исполняется способами, указанными регламентом по эксплуатации. Напор жидкости в конструкциях применяется не больше рабочего, воздуха – не больше 0,60 мПа. Скорость подачи воды поднимается выше расчетного на полметра в секунду и более. После полного осветления промывочной жидкости на выходе блока, очистка завершается. ГОСТ P 56501-2015 запрещает оставлять контур опорожненным.

Ссылаясь на перечисленные государственные акты, владельцы квартир вправе требовать у жилищных фирм периодической промывки коммуникаций.

Службы, проводящие гидравлические испытания

Если система отопления монтируется подрядной организацией на этапе возведения нового жилья, то и обязанности по опрессовке трубопроводов полностью лежат на подрядчике.

В случае, когда система отопления уже функционирует, независимо от того, жилой это дом, муниципальное учреждение, торговый либо офисный комплекс, опрессовку выполняет организация, обслуживающая все системы здания. В жилищном строительстве законом предусмотрены обязанности управляющей компании содержать системы отопления в рабочем состоянии, а, следовательно, и осуществлять мероприятия по подготовке к отопительному сезону.

Для административных и иных комплексов испытания систем производят либо эксплуатирующая организация, либо подрядчик, владеющий всеми необходимыми разрешениями на проведение комплекса работ.

Последовательность работ

Опрессовка ведется при отключенной отопительной системе при удаленном из нее теплоносителе.  Для предупреждения нарушения целостности трубопровода необходимо вести постоянный контроль уровня давления.

Испытания должны проводиться с учетом специфических характеристик системы и учитывать:

• параметры материала трубопровода;
• качественные показатели арматуры;
• этажность здания;
• схему разводки.

Система нуждается в опрессовке

Последовательность действий при проведении опрессовки унифицирована и проводится в следующем порядке:

• Часть трубопровода, которая подлежит проверке, отключают. При автономном отоплении останавливают работу котла.
• Удаляют теплоноситель.
• Отопительный контур заполняют водой с температурой ниже 45 градусов Цельсия.
• По ходу заполнения магистрали осуществляют сброс воздуха.
• В систему включается оборудование для нагнетания давления.
• Увеличивают давление до значения, предусмотренного проектом как рабочее. При этом ведется визуальный контроль состояния системы.
• Плавно повышают давление (это обязательное условие) до уровня, предусмотренного испытанием.
• Фиксируют значение давления на контрольном манометре.
• Выдерживают в течение 10 минут пробное давление.
• Визуально осматривают с целью обнаружения явных протечек, подозрительных участков соединений и иных неисправностей. Проверяют работоспособность запорной арматуры.
• Снимают показания манометра. Если падение давления не наблюдается, то считается, что система прошла испытание. Если есть неполадки, то их устраняют, и процедура повторяется.
• По итогам мероприятия составляется акт.

Воздушная опрессовка используется при отсутствии возможности использования воды или проведении испытаний при низких температурах, когда есть вероятность замерзания жидкости в трубопроводе. При использовании пневматического метода испытания показателем разгерметизации контура служит изменение показаний давления на манометре. Для определения аварийных участков места, которые могут иметь проблемы, покрываются мыльным раствором.

Видео на тему

Опрессовка водоснабжающих сетей проводится для того, чтобы проверить их функциональность и выявить слабые места. Своевременно устранив все неполадки, вы обеспечите работоспособность трубопровода и избежите серьезных поломок.

Необходимость гидравлических испытаний

Опрессовка позволяет выявить протечки в системе

Операция выполняется на небольшом отрезке магистрали, который изолируется от основной линии и подвергается испытанию повышенным давлением, граничащим с критическим. В ответвление накачивается большой объема сжатого воздуха или запускается водный поток под напором. Если ветка выдержит это испытание и сохранит герметичность, она признается годной для дальнейшей эксплуатации. На прорыв укажет падение давления на манометре.

Гидравлическим испытаниям обязательно подвергают:

• только что созданные магистрали;
• отремонтированные сети;
• пластиковые трубопроводы после чистки;
• трубные отрезки после замены поврежденного участка или установки муфты, тройника;
• водопроводные трубы в квартире после подключения водосчетчиков;
• системы отопления перед отопительным сезоном.

Подготовка к процедуре

Перед испытаниями необходимо осмотреть трубы на предмет явных дефектов и устранить их. Также потребуется удалить теплоноситель из систем отопления.

Дальнейшие действия следующие:

1. Промывка магистрали для ликвидации окалины, коррозийных и органических наростов.
2. Оценка состояния внутренней поверхности труб.
3. Монтаж невозвратного клапана и манометра, если они идут в комплекте с напорным оборудованием.

Невозвратный клапан требуется для удержания рабочей среды в сети.

При подготовке к процедуре важно также правильно выбрать насос. Маломощное напорное оборудование увеличит время тестирования, что может привести к искажению результатов. Агрегаты бывают ручными и электрическими. Подходящий нужно подбирать, исходя из объемов тестируемых магистралей

Подходящий нужно подбирать, исходя из объемов тестируемых магистралей

Агрегаты бывают ручными и электрическими. Подходящий нужно подбирать, исходя из объемов тестируемых магистралей.

Порядок проведения работ

Опрессовку домашнего водопровода можно провести самостоятельно.

1. Герметизируйте тестируемый отрезок магистрали. Для этого перекройте запорную арматуру в конце и начале участка.
2. Отключите элементы системы, не рассчитанные на испытательное давление – предохранительные клапаны и другую арматуру, котел, бойлер, расширительные баки.
3. Подключите напорное оборудование. Насос подсоединяется к патрубку крана горячей или холодной воды. В отопительных сетях – к кранику радиатора.
4. Закачайте воду или воздух сквозь обратный клапан.
5. Контролируйте давление с помощью манометра. Для чугунных труб оно должно быть 1,5 атмосфер, для безнапорных пластиковых изделий – 1,5–2, для напорных – 10–15. При проверке сетей отопления в частных домах достаточно 2 атмосфер.
6. Отключите опрессовщик и зафиксируйте первичное значение на измерительном приборе и оставьте систему на 6–8 часов.

По истечении контрольного времени необходимо сравнить первоначальный показатель с текущим результатом. Если первый окажется ниже, в системе водоснабжения есть неполадки.

СНиП и меры безопасности

Опрессовка трубопровода водой либо воздухом регламентируется строительными нормативами:

• СНиП 3.05.01-85 посвящен коммуникационным сетям;
• СНиП 3.05.04-85 – наружным магистралям;
• СНиП 41-01-2003 – работе отопительных и вентиляционных систем.

В этих документах указан порядок проведения гидравлического тестирования, прописаны технологические схемы этого процесса и правила безопасности.

Самым главным является контроль за показателями давления во время тестирования. При их избыточной величине возможно разрушение деталей магистрали. Чтобы застраховаться от этого, стоит использовать опрессовщик со специальным ограничителем.

Практически любое вмешательство в водоснабжающие и отопительные системы подразумевает, что после этого будет проведена опрессовка. Она позволит выявить все слабые места, которые визуально отыскать невозможно.

Чтобы система отопления не отказала в самый напряженный момент, отопительный сезон прошел без проблем, необходимо периодически проверять состояние оборудования, выявлять все изношенные детали. Такая проверка называется «опрессовка системы отопления», проводится она по определенным правилам.

Принцип работы

Следует отметить, что для опрессовщиков основным показателем является не производительность, а возможный предел нагнетания давления в систему и продолжительность его удержания на достигнутом уровне. До начала гидравлических испытаний трубопровод или емкость заполняют жидкостью (водой или маслом). После этого к трубам подсоединяют опрессовочный насос и приступают к нагнетанию в них давления до тех пор, пока оно не превысит рабочее в 2-3 раза.

Процесс занимает несколько часов, в течение которых в системе должно удерживаться требуемое давление. Все это время при помощи манометра осуществляется контроль за проведением испытаний. Падение показателей давления укажет на то, что в системе имеются протечки в соединениях или сквозные отверстия в стенках труб. В этом случае опрессовку прекращают, воду сливают, а дефекты устраняют. Только после этого испытания возобновляют. При стабильных показателях давления на манометре систему или гидравлическое оборудование можно считать герметичным.

Опрессовочные работы производят:

• перед сдачей инженерных систем в эксплуатацию;
• до начала ремонта сетей или гидравлического оборудования (для правильного выявления протечек);
• осенью, перед запуском системы отопления (для недопущения аварийных ситуаций в зимний период).

Испытания систем отопления и инженерных трубопроводов производятся только с использованием в качестве рабочей среды жидкости. Ее несжимаемость позволяет выявить «мягкую» протечку в местах непрочных стыков, тогда как при пневматических испытаниях воздухом трубы может просто разорвать в слабых точках.

Виды испытаний и опрессовки системы

Приведенные выше нормы Министерства энергетики по периодичности и режимам испытаний теплосетей обязательны для государственных организаций и коммунальных служб, в частных домах их соблюдение отнюдь не является обязательным. Опрессовку всегда производят после сдачи системы заказчику перед ее эксплуатацией, дальнейшую проверку обычно проводят не чаще одного раза в 5 лет.

Для проведения испытательных работ не требуются специальные навыки и знания, поэтому их может проделать самостоятельно любой собственник. Для этого нет смысла покупать ручной или электрический опрессовочный агрегат (самая низкая цена ручных аппаратов около 100 у.е.), можно взять напрокат электронный прибор и провести испытания самостоятельно в течение пары часов.

Если нет желания самому производить испытания и позволяют финансовые средства, требуется официальный акт о проведенных работах, сделать опрессовку поможет специализированная фирма, услуги ее специалистов обойдутся при почасовой оплате в сумму от 1000 до 2500 рублей в час.

Рис. 8 Испытания системы в многоквартирном доме

Опрессовка в многоквартирном доме

Опрессовка системы отопления многоквартирного дома проводится для нахождения неисправностей и протечек в арматуре и трубах по завершении сезонного отопления (с середины апреля по май).

При наличии жалоб жильцов на низкую температуру обогрева в своих квартирах предварительно производится расчет радиаторов с их дальнейшей заменой или установкой дополнительных секций при необходимости. Также проверяются все стояки на наличие засоров и осуществляется промывка под напором проблемного стояка и радиаторов теплообменников отдельных квартир или полностью всего контура.

Также выполняется следующие подготовительные работы:

• Производится осмотр запирающей арматуры в элеваторах, на трубах центральной линии и стояках. На чугунных задвижках меняют сальники в виде уплотнительных шнуров, ставят новые прокладки из паронита между фланцевыми соединениями, заменяют прикипевшие болты. В элеваторных узлах устанавливают другие манометры и отправляет на проверку старые, в термометрах отслеживают уровень масла.
• Визуально обследуют трубы и арматуру на наличие дефектных мест, коррозионных повреждений, свищей, при обнаружении проблемных участков их ремонтируют.
• Проверяется состояние термоизоляции подвальной магистрали и идущих на этажи стояков.

Далее приступают к опрессовочным процедурам, испытание системы проводят с учетом технических параметров размещенных в квартирах радиаторных обогревателей. В соответствии с нормативами, учитывающими рабочие параметры теплообменных радиаторов, для чугунных моделей допустимый максимум давления составляет 6 бар. Если трубы отопления находятся в стенах, максимальный напор теплоносителя не должен подниматься более 10 бар. Таким образом, при чугунных и стальных радиаторах испытательное давление 6 бар, при панельном обогреве — 10 бар.

Рис. 9 Опрессовочная станция

Гидроиспытания проводят в два этапа, вначале проверяют систему в целом, а затем тепловой узел более высоким давлением, проверка системы обычно проводится в следующей последовательности:

• Заполняют теплоносящий контур специальной сетевой водой (имеет низкую жесткость во избежание образования накипи), нагнетая ее электрическим опрессовщиком под нужным давлением (6 или 10 атм.). Для этого в емкость с водой опускают подающий и сливной шланги электрического опрессовщика, а к входному патрубку сети подключают напорный шланг, после чего включают опрессовщик на заранее установленное давление и ожидают заполнения всего контура.
• Отмеряют 30 минутный временной интервал, в течение которого давление не должно понижаться более допустимых норм (приведены выше в ПТЭ), если манометр не показывает уменьшения показаний, опрессовка считается завершенной.
• Падение давления говорит о том, что утечки появляются в различных местах, после их обнаружения сливают воду и устраняют течь, затем контур системы опять наполняют водой и проводят опрессовку повторно.
• Аналогичным образом проверяют вводной узел давлением в 10 атмосфер, по окончании работ вызывается инспектор контролирующей службы для составления акта готовности теплосети многоквартирного дома к отопительному сезону.
