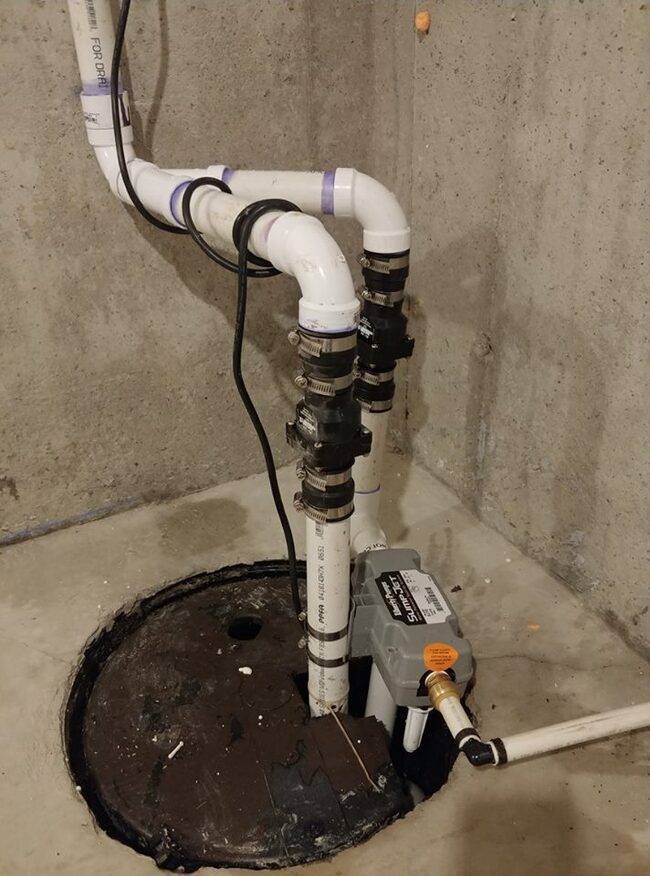

Из чего состоит насосная станция?
Обладатели собственной системы водоснабжения на территории частного дома или дачи нередко сталкиваются с различного рода неисправностями. В основном насосные станции содержат такие элементы:
- водяной насос;
- гидравлический аккумулятор;
- реле;
- манометр.
Главной задачей работы водяного насоса является забор воды из нужного источника. Популярностью среди потребителей пользуются поверхностные насосы, установленные или в специальных комнатах дома, или в приспособленных для этого кессонах. Насосу необходимо обладать достаточной мощностью для поднятия воды из скважины, перемещения к дому и поднятия до верхней водоразборной точки жилья.
Важная составляющая — гидравлический аккумулятор (накопительный бак) вместительностью 20 литров и более. Гидроаккумулятором является металлическая емкость, задача которой — держать в трубопроводах станции постоянное давление. Удачная модель аккумулятора в форме металлического баллона с резиновой мембраной внутри. Мембрана растягивается и уходит в прежнее положение в зависимости от того, работает или нет насосная станция.
Реле включает и выключает насос, определяя необходимость его работы уровнем воды в баке. Манометр предназначен для обозначения уровня давления в системе водоснабжения. Представленная совокупность узлов и оборудования станции водоснабжения может работать как единая система, также каждый отдельный элемент может работать сам по себе. На рыночной нише представлены готовые насосные станции в виде насосного устройства, установленного на аккумуляторе давления. Единая рама содержит и устройство автоматического управления.
Насосная станция работает насос крутится, но воды нет
Шаги по устранению этой неисправности следующие:
- В первую очередь нужно проверить обратный клапан, который находится в воде в скважине или колодце. Часто бывает, что в него попадает песок или мусор, и клапан не закрывается. При этом вода не поднимается по трубам до насоса.
- Во-вторых, проверить наличие воды в трубопроводе между колодцем и насосом. Насос также должен быть заполнен водой; если воды нет – залейте через заливное отверстие.
- Очень большая выработка между крыльчаткой и корпусом насоса. Насос просто работает сам на себя. Причина этого может заключаться в большом содержании в воде абразивных веществ, например, песка. В этом случае следует поменять корпус и крыльчатку, если они есть в продаже, или целиком насос (но не всю станцию!).
- Банально кончилась вода в скважине/колодце. Выход – попробовать опустить глубже всасывающий трубопровод или шланг. Но помните: расстояние от уровня воды в скважине до насоса не должно превышать указанную на насосе, обычно 8-9 м.
Разновидности по виду насоса
Со встроенным эжектором
Насосные станции классифицируются по типу рабочего насоса, который может быть с эжектором и без. Принцип работы эжекторных модификаций (со встроенным эжектором) заключается в том, что вода поднимается за счет созданного разряжения. Они имеют более высокую стоимость в сравнении с более простыми моделями, но благодаря особой конструкции способны подавать воду с больших глубин – 20-45 м.Такое насосное оборудование характеризуется высокой производительностью, но работа сопровождается высоким уровнем шума. По этой причине, такая насосная станция должна устанавливаться в подсобном помещении и при возможности за пределами жилого дома. Оборудованию такого типа чаще всего отдается предпочтение при ведении большого подсобного хозяйства и для удовлетворения садово-огородных потребностей.
Устройство и принцип работы насосной станции Такой компактный вид имеет очень производительная станция со встроенным эжектором
С выносным эжектором
Кроме того, потребителям предлагаются насосы с эжектором выносным, который, вместе с двумя трубами опускается в скважину или колодец. По одной трубе вода подается вниз в эжектор, что приводит к созданию всасывающей струи. Такая конструкция заметно проигрывает по сравнению с классическим эжекторным насосом по своим эксплуатационным характеристикам.Такие насосы «боятся» наличия в системе воздуха и песка. Кроме того их КПД значительно ниже. Но зато станция с подобным насосом может без проблем быть размещена в доме, даже, если колодец находится на расстоянии 20-40 метров.
Устройство и принцип работы насосной станции Сравнительная таблица рабочих параметров насосной станции с выносным эжектором на примере моделей Pedrollo для дачи
Безэжекторные конструкции
При оснащении насосной станции оборудованием без эжектора всасывание воды выполняется по другой схеме. В этом случае ключевая роль принадлежит специальной многоступенчатой конструкции, относящейся к гидравлической части. Подобные насосы работают фактически бесшумно и с меньшим энергопотреблением.В данной статье мы отразили лишь основные варианты устройства классической насосной станции. Именно подобные конструкции можно чаще всего встретить в частных домовладениях. На самом деле насосов, на базе которых и собираются станции, существует огромное количество. Каждый может самостоятельно собрать такое оборудование с учетом собственных возможностей и потребностей.
Износ рабочего колеса
Непрерывная работа насоса часто вызывается износом деталей. Внутри силового блока находится специальная крыльчатка, которая может разрушаться под воздействием песка или других абразивных частиц.
Обратите внимание! В некоторых моделях насоса рабочее колесо делают из пластика, но будет лучше, если эта деталь выполнена из металла.
Крыльчатка двигателя насосной станции
Как мы уже говорили, материал крыльчатки разрушается под воздействием песка. Попадание абразивных частиц в систему – это вина бурильщика скважины, который неправильно подобрал сетку для улавливания песка или отсутствие фильтра на входе в насосную станцию. Дело в том, что абразивные частицы имеют различный размер, некоторые из них могут всасываться с водозаборного горизонта вместе с общим потоком жидкости.
Типы и виды, особенности подключения
Основная рабочая часть этого оборудования — насос. Именно его тип определяет их основные технические характеристики. О насосах и пойдет речь.
Поверхностные и погружные
Большая часть станций, поставляемых с заводов в собранном виде, оснащены поверхностными насосами. Они установлены на одной раме с гидроаккумулятором и группой контроля. К насосу подключается трубопровод, который опускается в источник — колодец, скважину и т.д. Этот вариант хорош тем, что его можно использовать в узких скважинах — диаметр трубы может быть от 32 мм, что даже для самой узкой скважины нормально. Но поднимать воду такие системы могут с глубины порядка 7-10 метров.
Схема водоснабжения частного дома с насосной станцией с поверхностным насосом
При установке такого оборудования на конце подающего трубопровода, погруженного в воду, обязательно устанавливают фильтр и обратный клапан. Фильтр (сетка) обязателен, так как насосы требовательны к качеству воды, а обратный клапан не дает воде стекать в то время, пока не идет подкачка. Без этих двух частей система работает неэффективно.
Если скважина глубокая, необходим погружной насос или установка с выносным эжектором. В этом случае эжектор опускается в скважину или колодец, к нему подключаются два шланга. Остальное оборудование стоит на поверхности. При такой системе вода может подниматься и с глубины 40-45 метров.
Насосная станция с внешним — погружным эжектором позволяет достать воду из глубоких колодцев или скважин глубиной до 40-45 м
Недостаток этой системы в том, что она не любит присутствия воздуха в трубах (шлангах), из-за чего запуск системы — хлопотное и отвественное мероприятие.
Тихие и шумные
Отличается еще и внутренняя конструкции насосов. От их строения зависит уровень шума при работе.
- Вихревые. Всасывающее усилие создается за счет лопастей внутри корпуса. Эти насосные станции водоснабжения для дома бесшумные или очень тихие, но поднимать воду они могут только с небольшой глубины. Их можно и нужно ставить в жилых домах: они очень не любят изменения температур, а при замерзании выходят из строя.
- Центробежные насосы шумят при работе сильно, но качают воду с приличных глубин и могут работать при разных температурах, потому могут устанавливаться в специально оборудованных приямках.
Как провести воду из колодца или скважины в дом, читайте тут.
Состав насосной станции и назначение частей
- 1 Состав насосной станции и назначение частей
- 2 Проблемы и неисправности насосных станций и их исправление
- 2.1 Не отключается насосная станция (не набирает давление)
- 2.2 Ремонт насосной станции: часто включается
- 2.3 Воздух в воде
- 2.4 Насосная станция не включается
- 2.5 Мотор гудит, но не качает воду (крыльчатка не вращается)
- 3 Некоторые виды ремонтных работ
Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, и как работает каждая из частей. Тогда и неисправности устранять проще. Состав насосной станции:
- Насос погружного или поверхностного типа. Качает воду из колодца или скважины, поддерживает стабильное давление в системе. С домом соединен при помощи труб.
- На трубопроводе обязательна установка обратного клапана. Он не дает воде при отключении насоса стекать из труб обратно в колодец или скважину. Устанавливается обычно на конце трубы, опущенном в воду.
Из чего состоит насосная станция
- Гидроаккумулятор или мембранный бак. Металлическая герметическая емкость, разделенная на две половины эластичной мембраной. В одной находится под давлением воздух (инертный газ), в другую, до создания определенного давления, закачивается вода. Гидроаккумулятор необходима для уменьшения количества включений насоса, продления срока его службы. Создает и поддерживает требуемое давление в системе и небольшой резервный запас воды на случай неработоспособности станции.
- Блок контроля и управления насосной станцией. Обычно это манометр и реле давления, устанавливается между насосом и гидроаккумулятором. Манометр — контрольный прибор, который позволяет оценить давление в системе. Реле давления управляет работой насоса — подает команды на его включение и отключение. Включение насоса происходит при достижении нижнего порога давления в системе (обычно 1-1,6 атм), отключение при достижении верхнего порога (для одноэтажных зданий 2,6-3 атм).
Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.
Принцип работы насосной станции
Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.
Каждая из частей выполняет свою работу
Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, включается насос, снова накачивая воду. Если при этом идет постоянный расход (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых кранах, так как насос подает воды больше, чем вытекает из крана. После того, как расход прекратился, он еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как появляется расход воды.
Как починить насосную станцию: виды неисправностей
Поломка насоса и вспомогательного оборудования – это типично, поэтому и набор проблем, как правило, един для всех владельцев агрегатов. Лучше заранее знать о возможных дефектах, чтобы предотвратить их появление или быстро среагировать.
Насос не отключается, давление не возрастает
В данной ситуации аппарат работает «вхолостую», то есть электроэнергия и время затрачивается, а результат не достигается. При этом значительно увеличивается износ деталей. Вот возможные причины и их решение:
- Недостаточное количество воды в скважине. Если позволяет мощность, можно погрузить оборудование глубже в забой.
- Забитые трубы. Потребуется чистка насосной станции, при этом начинать лучше с магистралей. Но после этого необходимо в обязательном порядке установить фильтры грубой очистки. Уловители защитят от проникновения загрязнений. Заказать оборудование для фильтрации можно на сайте .
- Сломанный обратный клапан – он перестает справляться со своей основной задачей, то есть не предотвращает спуск жидкости обратно в забой, когда насос не работает. Его можно починить, но часто проще заменить.
- Засор самого фильтра. Причины и способы решения те же, что и при забитых трубах. На самом деле засориться может любой элемент. Часто это также бывает обратный клапан насосной станции, а так как его почистить достаточно несложно (просто разобрать и промыть), то в отдельную проблему это выносить не станем.
- Окислены контакты на реле, из-за чего не происходит размыкания контура. Их просто следует зачистить, реже – поменять датчик.
- Естественным образом износилась крыльчатка у насоса, ее нужно заменить на новую.
- Недостаточное напряжение в электросети. Решением может стать установка в цепь стабилизатора.
Слишком часто включается электронасос
Возможно, причина в следующем:
- Для больших расходов объем гидробака недостаточно вместительный. Можно его заменить или поставить второй, дополнительный гидроаккумулятор.
- У реле неверные настройки. Нужно подкрутить пружины, чтобы включение происходило при давлении 1,4 бар.
- Сломан обратный клапан и вода сливается обратно в скважину, соответственно, ее приходится постоянно подкачивать.
- Порванная мембрана – одна из сложных неисправностей, поскольку менять, скорее всего, придется весь гидробак. Кроме того, есть дополнительные симптомы – протекает насосная станция (возле ниппеля образуются капли), а напор в кране становится меньше.
Воздух в воде
Обнаружить это можно не по мелким пузырькам в потоке, ведь это норма, а потому, что жидкость выходит рывками, а не равномерно. Скорее всего, причина простая – в скважине несколько уменьшился водяной уровень, поэтому нужно немного опустить шланг от насоса. Но может быть, что какие-либо соединения в трубопроводе потеряли герметичность. Тогда в щели попадает воздух. Надо пройти по всем стыкам герметиком.
SF-mix ручной до 0,8 м3/ч
АМЕТИСТ — 02 М до 2 куб.м./сут.
Аэрационная установка AS-1054 VO-90
Не включается
Отсутствие запуска может быть из-за:
- Нет электричества. Проверьте все контакты, подается ли напряжение на электронасос.
- Поломки самого насоса – его нужно ремонтировать. А если в нем перегорел движок, то легче поменять на новый.
- Окисленных контактов. Их достаточно просто зачистить.
Электронасос гудит, но не перекачивает воду
Возможные причины:
- Нестабильное напряжение – можно поставить стабилизатор.
- Произошло перегорание клемм в конденсаторе на насосной станции, нужна проверка тестером и замена.
- Засор обратного клапана. Его прочистка осуществляется с помощью разбора составных частей и промывания под напором.
- Крыльчатка заклинила. Иногда достаточно просто поднять на поверхность шланг и руками провернуть полости. В таком случае, вероятно, причина в небольшом засорении.
Работа с рывками
Скачки давления могут быть безопасными, например, из-за появления воздушной пробки в системе, или потенциально опасными, приводящими к дальнейшим неисправностям. Так может выйти из строя реле. Сверьтесь с манометром, если на нем показаны значения, при которых не должно происходить включение или выключение, однако, они чередуются, значит, датчик спутал настройки. Иногда это можно поправить самостоятельно, скрутив гайки на большой и маленькой пружинах в реле.
Еще одна возможность, схожая с воздушной пробкой, – это разгерметизация. Следует проверить все соединения.
Вода поступает неравномерно
Фактически это та же проблема, связанная с наличием воздуха в жидкости. Однако может быть еще одна причина – неправильно выставленные настройки на реле, из-за чего не поддерживается достаточно высокое давление.
Ремонт и устранение неполадок
Все выше описанные модели этого бренда долговечны, но не застрахованы от преждевременных поломок. Самой распространенной является продолжительная работа насоса, который не выключается даже при прекращении потребления воды из системы.
Причин, почему насосная станция «Вихрь» не отключается, может быть несколько. Главные из них:
- неисправности с реле давления;
- разгерметизация водопровода или утечка воды в самом приборе;
- выход из строя электросхемы;
- слишком низкое или высокое напряжение в сети;
- сбой заводских настроек аварийного клапана.
Своевременная диагностика – главный ключ к долговечной и успешной работе техники. А она, в свою очередь, невозможна без ответственного выполнения инструкции по эксплуатации, которую этот производитель составил на доступном широкому кругу потребителей языке.
Насосная станция ВИХРЬ АСВ-370/20Ч предназначена для бесперебойного водоснабжения в автоматическом режиме, коттеджей, дач, ферм и других потребителей. Данная модель поддерживает необходимое давление в системе водоснабжения, самостоятельно включаясь и отключаясь по мере расходования воды потребителями. АСВ-370/20Ч обладает мощностью 370 Вт, максимальная глубина всасывания 9 метров, максимальная подача воды 45 литров в минуту, максимальный напор 30 метров. Емкость гидроаккумулятора составляет 20 литров.
Технические характеристики
| Мощность: | 370 Вт |
| Объем гидроаккумулятора: | 20 литров |
| Максимальная глубина всасывания: | 9 метров |
| Высота подъема воды: | 30 метров |
| Производительность: | 45 л/мин |
| Диаметр входного отверстия: | 1 дюйм |
| Диаметр входного отверстия: | 1 дюйм |
| Максимальное количество включений в час: | 20 |
| Допустимая концентрация твердых частиц: | 150 г/м3 |
| Температура воды: | 0…+50 °С |
| Напряжение: | 220…230 В |
| Частота: | 50 Гц |
| Тип насоса: | поверхностный |
| Защита от сухого хода: | нет |
| Материал корпуса насоса: | чугун |
| Тип электродвигателя: | асинхронный, однофазный |
| Потребляемый ток: | 1,7 А |
| Класс защиты: | IP44 |
| Гарантийный срок эксплуатации: | 12 месяцев |
Принцип работы АСВ-370/20Ч
Реле давления насосной станции включает насос при снижении давления воды до уровня 1,5 бар, и выключает его при достижении давления до уровня 3,0 бар. Значения давления включения и отключения электронасоса являются заводской настройкой и оптимальны для запорной арматуры, а также для посудомоечной, стиральной машин и др.техники.
Электродвигатель насосной станции ВИХРЬ АСВ-370/20Ч асинхронный, однофазный с короткозамкнутым ротором. Насос со встроенным эжектором сочетает преимущества центробежных с практичностью самовсасывающих насосов. Корпус насосной части изготовлен из стеклонаполненого полипропилена с закладными элементами из латуни для жесткости, а также чугуна и нержавеющей стали. Для исключения износа резьбовых соединений входное и выходное отверстия имеют металлическую резьбу. Гидроаккумулятор агрегата служит для аккумулирования воды под давлением и сглаживания гидроударов. Он состоит из стального резервуара со сменной мембраной и имеет пневмоклапан для закачивания сжатого воздуха.
Преимущества
- Встроенный внутренний эжектор с системой труб Вентури позволяет перекачивать воду с меньшими, по сравнению с обычными центробежными насосами, требованиями к чистой воде и наличию в ней растворенных газов, а также обеспечивает функцию самовсасывания.
- Наличие тепловой защиты, при сбое с подачей воды или длительного использования на максимальной нагрузке защитная автоматика обесточит насос.
- Автоматическое включение и выключение станции.
- Наличие металлической резьбы на входном и выходном отверстиях.
- Специальные крепления насосной станции для дополнительной устойчивости.
Комплектация
| Насосная станция: | 1 шт |
| Паспорт: | 1 шт |
| Упаковка: | 1 шт |
Документация
Компания ВИХРЬ выражает Вам огромную признательность за Ваш выбор. Мы делаем все возможное, чтобы наше оборудование удовлетворяло Вашим потребностям, а качество соответствовало лучшим мировым образцам. Производитель устанавливает официальный срок службы на насосную станцию 5 лет, при условии соблюдения правил эксплуатации.
Для владельцев частных домов, дач, многоэтажных коттеджей, фермерских хозяйств вопрос водоснабжения стоит остро. Отличным решением данной задачи, как показывает практика, является установка насосной станции.
Насосная станция – это конструкция, с помощью которой организовывается индивидуальная водонапорная система с постоянным давлением чистой воды, пригодной для всех бытовых нужд. Устройство обеспечивает подачу воды из открытых водоемов, скважин, колодцев, магистральных водопроводов. Поддержание нужного напора в водопроводе происходит благодаря современной автоматической системе.
Устраняем неисправности в насосной станции
Одной из распространенных неисправностей насосных станция является ее постоянная работа.
Суть объединения в единый комплекс насоса, аккумулятора давления и управляющего блока заключается в том, что насосное устройство работает периодически, при достижении минимально установленных показателей давления.
Такой режим эксплуатации позволяет существенно продлить срок службы насосного оборудования, предохраняет его составные части от чрезмерного износа.
Некоторые насосы вообще не могут работать в постоянном режиме – это связано со специфическими характеристиками электродвигателей.
В том случае, если насос в комплекте станции не выключается и начинает работать постоянно, необходимо остановить оборудование и постараться выяснить причину неисправности.
Постоянная работа насосной станции «на износ» может вызываться различными факторами. Рассмотрим их поподробнее.
Неправильная регулировка насосной станции
Пожалуй, самой распространенной причиной сбоя в работе насосной станции, может стать неверная регулировка управляющего блока.
В большинстве контрольных узлов в насосных станциях регулировка минимального и максимального уровня давления в системе происходит при помощи двух пружин: большой и маленькой, расположенных непосредственно на реле:
- пружина большого размера предназначается за установку нижнего порога давления в системе;
- пружина маленького размера отвечает за разницу между минимальным и максимальным значением.
Кроме того, в процесс эксплуатации управляющий блок насосной станции может засоряться, что негативно сказывается на его работе. Так, в корпусе реле имеется входное отверстие.
При работе, особенно при значительных загрязнениях перекачиваемой воды, оно может загрязняться
Так что перед началом регулировки контрольного узла просто осмотрите составные части контрольного реле и, при необходимости, осторожно прочистите входное отверстие
Для того чтобы получить возможность регулировать узел автоматики насосной станции, его необходимо частично разобрать. Для регулировки устройства произведите следующие действия:
- отключите станцию насосного оборудования от электрической сети;
- слейте из бака аккумулятора давления всю воду;
- подключите к входному клапану аккумулятора давления бытовой или обычный автомобильный насос с манометром;
- создайте в емкости гидроаккумулятора рабочее давление;
- демонтируйте крышку, закрывающую доступ к блоку управления контролирующего реле – вы получите доступ к пружинам.
Минимальный показатель давления в системе (по достижении которого включается насосное оборудование), устанавливается большой пружиной.
Поворачивайте регулировочный винт по часовой стрелке, если хотите повысить минимальный порог и против часовой стрелки, если порог необходимо понизить.
Отрегулировав минимальный порог, приступайте к установке разницы между минимальным и максимальным давлением. Этот показатель определяется поворотом регулировочного винта маленькой пружины контрольного реле.
Поворачивайте винт по часовой стрелке, если хотите повысить верхний порог и против часовой стрелки – если верхний порог необходимо снизить.
Учтите, что максимальное значение давления, при котором должно отключаться насосное устройство, должно составлять 95 процентов от максимально допустимого давления в системе.
Насос не включается
Причины невозможности запустить станцию могут быть выявлены только после ее диагностики. Частично ее можно сделать самостоятельно. На первом этапе следует проверить, поступает ли электропитание к двигателю насоса. Чаще всего проблема возникает в контактах – они со временем окисляются и не проводят электричество.
Дополнительно рекомендуется выполнить следующие действия:
- проверить состояние пускового конденсатора;
- возможно заклинило крыльчатку из-за попадания постороннего предмета;
- в сети напряжение ниже номинального.
Замена крыльчатки
Если вышеописанные способы не помогли решить проблему – необходимо обратиться к профессиональным мастерам. Они помогут восстановить работоспособность насосной станции.
Заключение
Большинство неисправностей насосных станций устраняются самостоятельно. Неполадки могут быть вызваны неграмотным монтажом, некорректной эксплуатацией или заводским браком элементов конструкции.
Рекомендуем внимательно изучить инструкцию производителя.
Если вы не уверены в собственных сила, советуем привлечь профессионального сантехника, который не только качественно осуществит монтаж станции, но и даст гарантию на работу.
Посмотрите видеоролик, посвященный диагностике, выявлению причин и устранению неисправностей насосной станции для водоснабжения частного дома.
