Открытая и закрытая система теплоснабжения: особенности и характеристики

Зависимая открытая система теплоснабжения

Главная особенность зависимой системы заключается в том, что теплоноситель, протекающий по магистральным сетям, напрямую поступает в дом. Открытой ее называют потому, что из подающего трубопровода производится отбор теплоносителя для обеспечения дома горячей водой. Чаще всего такая схема применяется при подсоединении к тепловым сетям многоквартирных жилых домов, административных и прочих зданий общего пользования. Работа схемы зависимой системы отопления изображена на рисунке:

При температуре теплоносителя в подающем трубопроводе до 95 ºС он может быть направлен непосредственно в отопительные приборы. Если же температура выше и достигает 105 ºС, то на вводе в дом устанавливается смесительный элеваторный узел, чьей задачей является воду, поступающую из радиаторов, подмешивать в горячий теплоноситель с целью понижения его температуры.

Схема была очень популярна во времена СССР, когда расходом энергоносителей мало кто озабочивался. Дело в том, что зависимое подключение с элеваторными узлами смешения работает достаточно надежно и практически не требует присмотра, а работы по монтажу и затраты на материалы обходятся достаточно дешево. Опять же, не нужно прокладывать дополнительные трубы для подачи в дома горячей воды, когда ее можно успешно отбирать из тепловой магистрали.

Но на этом позитивные стороны зависимой схемы заканчиваются. А негативных гораздо больше:

грязь, окалина и ржавчина из магистральных трубопроводов благополучно попадает во все батареи потребителей. Старым чугунным радиаторам и стальным конвекторам этакие мелочи были нипочем, а вот современным алюминиевым и прочим отопительным приборам точно несдобровать;
вследствие уменьшения водоразбора, проведения ремонтных работ и прочих причин часто возникает перепад давления в зависимой системе отопления, а то и гидроудары. Это грозит последствиями для современных батарей и полимерных трубопроводов;
качество теплоносителя оставляет желать лучшего, а ведь он напрямую идет на водоснабжение. И, хотя в котельной вода проходит все этапы очистки и обессоливания, километры старых ржавых магистралей дают о себе знать;
регулировать температуру в помещениях непросто. Даже полнопроходные термостатические вентили быстро выходят из строя из-за плохого качества теплоносителя.

Защита системы от воздуха

Теоретически в закрытую систему отопления воздух не должен поступать, но по факту он там все-таки присутствует. Скопление его наблюдается в то время, когда трубы и батареи заполняют водой. Второй причиной может быть разгерметизация стыков. В результате появления воздушных пробок, теплоотдача системы снижается. Для борьбы с этим явлением в систему включают специальные клапаны и краны для спуска воздуха.

Если в системе не накапливается воздух, поплавок воздухоотводчика блокирует выпускной клапан. Когда в поплавковой камере накапливается воздушная пробка, поплавок прекращает держать выпускной клапан, благодаря чему воздух выходит за пределы устройства

Подавать воду с нижней точки в верхнюю. Для этого следует проложить трубы так, чтобы вода и выделяющийся воздух двигались в одном направлении.
Оставить в открытом положении краны для отвода воздуха и в закрытом краны для спуска воды . Таким образом, при постепенном подъеме теплоносителя, воздух будет уходить через незамкнутые воздухоотводчики.
Закрыть воздухоотводящий кран, как только через него начнет бежать вода. Процесс плавно продолжать до полного заполнения контура теплоносителем.
Запустить насос.

Если в доме радиаторы алюминиевые, то на каждом воздухоотводчики нужны обязательно. Алюминий, контактируя с теплоносителем, провоцирует химическую реакцию, сопровождающуюся выделением кислорода. В частично биметаллических радиаторах проблема та же, но воздуха образуется значительно меньше.

Автоматический воздухоотводчик устанавливают в верхней точке. Объясняется это требование тем, что воздушные пузырьки в жидких веществах всегда устремляются по трубе вверх, где их и собирает устройство для отвода воздуха

В радиаторах на все 100% биметаллических теплоноситель с алюминием не контактируют, но профессионалы настаивают на присутствии воздухоотвода и в этом случае. Специфическую конструкцию панельных радиаторов из стали уже в процессе производства комплектуют клапанами для спуска воздуха. На старых чугунных радиаторах воздух удаляют при помощи шарового крана, другие приспособления здесь малоэффективны.

Критическими точками в контуре отопления являются перегибы труб и верхние точки системы, поэтому приспособления для отхода воздуха монтируют в этих местах. В закрытом контуре применяют краны Маевского или автоматические поплавковые клапаны, позволяющие осуществлять воздухоотвод без участия человека.

В корпусе этого прибора имеется полипропиленовый поплавок, соединенный через коромысло с золотником. По мере заполнения поплавковой камеры воздухом, поплавок опускается, а достигнув нижнего положения открывает клапан, через который воздух уходит. В освобожденный от газа объем, поступает вода, поплавок устремляется вверх и закрывает золотник. Чтобы внутрь последнего не попадал мусор, его накрывают защитным колпачком.

Корпус как ручного, так и автоматического воздухоотводчика изготовлен из качественного материала, не поддающегося коррозии. Чтобы удалить воздушную пробку конус поворачивают против часового хода, выпускают воздух до тех пор, пока не прекратится шипение

Есть модификации, где этот процесс проходит по-другому, но принцип тот же: поплавок в нижнем положении — происходит выпуск газа; поплавок поднят — клапан закрыт, воздух накапливается. Цикл повторяется автоматически и присутствия человека не требует.

Делаем своими руками закрытую систему отопления частного дома

Массовое строительство частных домов требует усовершенствования многих систем – канализационной, отопительной, трубопровода. Ведь приходится в короткие сроки монтировать целые конструкции. Долгие годы предпочтение отдавалось открытой системе обогрева. Однако последние годы эта тенденция начала изменяться. Все чаще производится монтаж закрытой системы отопления частного дома. В чем же состоит разница этих конструкций?

Особенности открытой отопительной системы и закрытой

В момент запуска отопительной системы открытого типа следует проверять работоспособность всех элементов конструкции. В первую очередь требуется обеспечить бесперебойную работу насоса. Ведь именно он обеспечивает циркуляцию теплоносителя в системе. Главным преимуществом этого вида отопления является возможность монтажа дополнительных конструктивных элементов.

Закрытая система отопления – схема размещается в открытом доступе. Однако не стоит выполнять работы без предварительного расчета. Это относится и к открытому типу нагревания дома. Стоит заметить, что смонтированная закрытая система отопления своими руками имеет больше преимуществ, чем недостатков.

В открытой конструкции контакт теплоносителя и атмосферы нежелателен. К сожалению, избежать это не удается. И в результате в трубопроводе появляется воздух.

Комплектация водяного отопления закрытого типа

Во время монтажа закрытой системы отопления частного дома важно обеспечить полную изоляцию от влияния окружающей среды. Именно поэтому требуется максимально четко выполнять монтаж, согласовываясь со схемой

В чертеже также указывается деталировка и комплектовка отопительной конструкции

В чертеже также указывается деталировка и комплектовка отопительной конструкции.

Котел закрытого типа – один из важных элементов в системе отопления.
Автоматический воздушный, балансировочный, предохранительный и термостатический клапаны.
Определенное количество радиаторов отопления (согласно смете).
Качественный расширительный бак.
Шаровой вентиль и насос.
Не стоит забывать о фильтре и манометре.

Правила выбора котла для закрытого отопления

Мы советуем вам оценивать мощность котла. Если планируется обогревать дом, высота потоков в котором до 3-х метров, то подбираете так: на каждые 10 кв. м комнаты требуется 1 кВт. Естественно, это цифра усредненная. Ведь монтируемая закрытая система отопления своими руками должна быть еще и надежной.

А значит, к материалам предъявляется немало требований. Помните, расчеты лучше доверить инженеру. Лишь в этом случае дом будет полностью прогреваться в холода.

Принцип работы закрытой системы отопления

Он состоит из 2-х отделений — гидравлической камеры и газовой камеры. Нагреваясь, вода оказывается в камере гидравлического типа. В газовое отделение под давлением подается азот.

Монтаж линии подпитки закрытой системы отопления

Работа отопительной системы напрямую зависит от возможностей поддержания рабочего давления и объема теплоносителя

Очень важно, чтобы эти 2 параметра были постоянными. К сожалению, создание герметичности в отоплении невозможно достигнуть в полном объеме

Поэтому происходят утечки воды

Следовательно, нельзя забывать о периодическом пополнении теплоносителя

Поэтому происходят утечки воды. Следовательно, нельзя забывать о периодическом пополнении теплоносителя.

Стоит сказать, что подпитка закрытой системы отопления состоит из следующих компонентов:

Автоматический клапан подпитки размещается в месте, где самое низкое давление (как правило, перед входом сетевых насосов).
В трубопровод врезается кран. Так же требуется смонтировать задвижку и управляемый клапан. Это позволит контролировать заполнение системы отопления закрытого типа.
Избежать случайного ухода воды в питающую линию можно, если поставить обратный клапан. В этом случае высокое давление в закрытой системе отопления не станет причиной разгерметизации всей системы.
В качестве контролирующих приборов предлагается использование манометров. Эти небольшие устройства помогут отслеживать любые изменения в отопительной системе.

Монтаж закрытой системы отопления

Составление схемы отопительной конструкции.
Монтаж котла.
Установка радиаторов.
Прокладка трубопровода и обеспечение возможности подпитки закрытой системы отопления.
Размещение насоса, бака, фитингов и кранов. На этом этапе так же монтируются фильтры.
Установка манометров для контроля за давлением в закрытой системе отопления.
Подключение приборов учета и котла к электролинии.
Запуск и проверка заполнения системы отопления закрытого типа.

На этом технология монтажа отопительной системы завершается.

Трубы тепловых сетей

В настоящее время отечественные находятся в аварийном состоянии. В связи с большим износом коммуникаций дешевле заменить трубы для теплотрассы на новые, чем заниматься постоянным ремонтом.

Сразу обновить все старые коммуникации в стране невозможно. При строительстве или капитальном ремонте домов устанавливают новые трубы в в несколько раз сокращающие потери тепла. Трубы для теплотрассы изготавливают по специальной технологии, заливая пеной зазор между расположенной внутри стальной трубой и оболочкой.

Температура транспортируемой жидкости может достигать 140°С.

Использование ППУ в качестве теплоизоляции позволяет сохранять тепло значительно лучше традиционных защитных материалов.

Составление схемы теплоснабжения

Схема теплоснабжения представляет собой предпроектный документ, в котором отражены правовые отношения, условия функционирования и развития системы обеспечения теплом городского округа, поселения. По отношению к ней в федеральный закон входят определенные нормы.

Схемы теплоснабжения для поселений утверждаются органами исполнительной власти или местного самоуправления, в зависимости от численности населения.
Для соответствующей территории должна быть единая теплоснабжающая организация.
В схеме указываются энергетические источники с указанием их основных параметров (загрузка, графики работы и др.) и радиусом действия.
Указываются мероприятия по развитию системы обеспечения теплом, консервации избыточных мощностей, созданию условий ее бесперебойной работы.

Объекты теплоснабжения размещаются в границах поселения согласно утвержденной схеме.

Особенности открытой и закрытой систем

Открытая система отопления

Чтобы обогреть дом, используют замкнутый тип конструкции движения теплоносителя, включающий котел, радиаторы и трубы. Система работает по принципу нагрева воды до определенной температуры в специальном оборудовании, движения по трубопроводу к радиаторам и дальнейшей отдачи тепла для прогрева комнат. После остывания жидкость возвращается обратно к устройству нагрева, образуя повторяющийся цикл.

Открытая система

Для понимания, что такое открытая система теплоснабжения, стоит использовать в качестве примера многоквартирный тип зданий. Данный тип обогрева подразумевает использование специального накопительного бака, активно функционирующего в большинстве многоэтажных сооружениях. На крыше многоэтажки находится расширяющая емкость для сбора избытка воды. Бак не герметичен, что позволяет парам уходить во внешнюю среду.

Открытый вариант монтируется без циркуляционного насоса. Теплоноситель направлен по трубам естественным образом. После нагрева в котле до определенной температуры повышается давление, и горячая вода, поднимаясь наверх, выталкивает холодную. Объем воды при нагревании также увеличивается, поэтому излишек идет в расширительный бачок. Остывший теплоноситель снова направляется в систему.

Закрытый тип коммуникаций

Закрытая система

Закрытая схема теплоснабжения предусматривает насос, провоцирующий движение воды по трубам. Принудительная циркуляция также реализуется при помощи труб, котла, радиаторов, расширительного бака. Металлический резервуар герметичен, состоит из двух завальцованных частей, имеет следующее наполнение:

внутренняя резиновая диафрагма – жаростойкая мембрана;
газ в небольшом объеме – заводской азот или накопленный в магистрали воздух.

Мембрана делит емкость на два отсека – для сбора излишков нагретой воды и для расположения воздуха.

Теплоноситель двигается по системе, но в момент его нагрева клапан резервуара забирает излишки. Они поступают в расширительный бак, проникают за мембрану и при помощи газа выталкиваются обратно. После охлаждения циркуляционный насос закачивает воду обратно в систему, одновременно контролируя показатели давления. Таким образом происходит деаэрация носителя тепла.

Основные отличия

Разница между открытой и закрытой системой отопления заключается в следующем:

Расположение расширительного резервуара. В открытой – верхний этаж частного дома или крыша многоэтажки. В закрытой бак допускается ставить в любом месте.
Изоляция от доступа воздуха. В отличие от открытой, закрытая магистраль защищена от попадания воздушных потоков. Дополнительное давление в верхних точках исключает завоздушивание батарей.
Сложность обустройства. Открытая система будет отличаться от закрытой по типу трубопровода. Изделия большого диаметра монтируют с учетом расположения радиаторов, уклона воздуха, наличия поворотом и подъемов.
Затраты на организацию. Закрытое тепло- и водоснабжение требует финансовых затрат на приобретение толстостенных труб. Сэкономить на открытой системе можно при помощи магистралей небольшого диаметра.
Уровень шума. Принудительный тип циркуляции в замкнутой магистрали предусматривает использование насоса. При правильной установке оборудование не будет шуметь.

Достоинства и недостатки системы закрытого вида

Популярность закрытой системы отопления обусловлена наличием массы преимуществ по сравнению с открытой схемой. Основными достоинствами закрытой схемы являются:

Равномерное распределение теплоты по системе.
Возможность качественного регулирования температуры в отдельных помещениях. Регулировка производится с помощью кранов, ручных и терморегулирующих вентилей, электронных и механических термоголовок.
Температурный режим в закрытой схеме позволяет использовать полимерные трубопроводы. В открытой схеме в зоне котла температура может достигать критических значений и рекомендуется применение металлических труб из углеродистой и нержавеющей стали, меди.
Принудительная циркуляция дает возможность использовать тепловой потенциал котла на различные цели – нагрев воды для ГВС, подключение контуров теплых полов, применять в качестве приборов отопления конвекторы.
В закрытых системах прокладку труб можно производить скрытым способом. В открытых системах трубы имеют большой диаметр, другой тип соединений и поэтому прокладываются открыто.
Система является герметичной – поступление кислорода и развитие коррозии стальных элементов сети имеют малую скорость.
Применение пластиковых трубопроводных систем дает возможность самостоятельного монтажа оборудования без наличия спецоборудования и особых навыков.

Равномерное распределение тепла по помещениям достигается за счет скоростного перемещения теплоносителя. Температуру в каждом помещении можно регулировать с помощью арматуры – особенно это актуально в двухтрубных и коллекторных конфигурациях комплекса. За счет оперативного регулирования и быстрого распространения тепла достигается некоторая экономия в потреблении топлива.

В закрытой системе температура в зоне котла не достигает предельных значений – тепло быстро транспортируется от теплогенератора к отопительным приборам. Поэтому температурный режим позволяет широко применять полимерные трубы для монтажа. Они отличаются низкой стоимостью, удобством монтажа и продолжительным сроком эксплуатации.

Принудительная циркуляция теплоносителя позволяет использовать котел для нужд ГВС. Реализуется нагрев воды обычно вторым контуром котла или подключением бойлера косвенного нагрева.

БКН можно подключить и к открытой системе – но режим и качество его работы будут намного уступать варианту использования в схеме закрытого типа.

Кроме БКН, принудительная циркуляция позволяет использовать особую разновидность водяного отопления – теплые полы и теплые стены. В этом случае трубы контуров выступают в качестве элемента теплоотдачи. Эта конфигурация отопления имеет массу особенностей. Подробнее о ней можно прочитать здесь.

Наряду с радиаторами и теплыми полами в закрытой системе отопления используются конвекторы. Они имеют трубопроводы теплообменника с небольшим сечением, поэтому использование их подразумевает наличие принудительной циркуляции.

Кроме массы достоинств система отопления закрытого типа обладает и недостатками.

Главный недостаток – полная зависимость от наличия электрической энергии. Второй недостаток – подпитка системы осуществляется принудительно – необходимо наличие напорного водопровода или ручного насоса подпитки.

Закрытая схема системы отопления – оптимальное техническое решение для организации обогрева частного дома. Она обладает широким спектром возможностей комбинирования оборудования, позволяет использовать тепло в различных направлениях, имеет экономный режим работы.

(Просмотров 1 040 , 1 сегодня)

Классификация

Системы теплоснабжения подразделяются на:

Централизованные
Местные (их еще называют децентрализованными).

Они могут быть водяными

ипаровыми. Последние используются в наши дни не часто.

Местные системы теплоснабжения

Здесь все просто. В местных системах источник тепловой энергии и ее потребитель находятся в одном здании или очень близко друг к другу. Например, в отдельном доме установлен котел. Нагретая в этом котле вода в последствии используется для удовлетворения нужд дома в отоплении и горячей воде.

Централизованные системы теплоснабжения

В централизованной системе теплоснабжения источником тепла служит или котельная, которая вырабатывает тепло для группы потребителей: квартал, район города или даже весь город.

При такой системе тепло транспортируется к потребителям по магистральным тепловым сетям. От магистральных сетей теплоноситель подается в центральные тепловые пункты (ЦТП) или индивидуальные тепловые пункты (ИТП). От ЦТП тепло уже по квартальным сетям поступает в здания и сооружения потребителей.

По способу подключения системы отопления системы теплоснабжения подразделяются на:

Зависимые системы — теплоноситель от источника тепловой энергии (ТЭЦ, котельная) поступает непосредственно к потребителю. При такой системе в схеме не предусмотрено наличие центральных или индивидуальных тепловых пунктов. Выражаясь простым языком, вода из тепловых сетей поступает напрямую в батареи.

Независимые системы — в этой системе присутствуют ЦТП и ИТП. Теплоноситель, циркулирующий по тепловым сетям, нагревает воду в теплообменнике (1й контур — красные и зеленые линии). Нагретая в теплообменнике вода циркулирует уже в системе отопления потребителей (2 контур — оранжевые и синие линии).

По способу присоединения системы горячего водоснабжения системы теплоснабжения подразделяются на:Открытые. В открытой системе теплоснабжения вода для нужд ГВС отбирается непосредственно из тепловой сети. К примеру, зимой вы пользуетесь отоплением и горячей водой «из одной трубы». Для такой системы справедлив рисунок зависимой системы теплоснабжения.

1. 2. 3.

Благодаря теплоснабжению дома и квартиры обеспечиваются теплом, а соответственно в них комфортно находиться. Одновременно с обогревом жилые строения, промышленные объекты, общественные здания получают горячее водоснабжение для бытовых или производственных потребностей. В зависимости от способа доставки теплоносителя на сегодняшний день существуют открытые и закрытые системы теплоснабжения.

Одновременно схемы обустройства систем теплообеспечения бывают:

централизованными — ими обслуживаются целые жилые районы или населенные пункты;
местными – для обогрева одного строения или группы зданий.

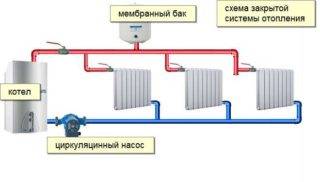

Закрытая система отопления с принудительной циркуляцией схема

Если рассматривать отопительную систему закрытого типа с насосом, то имеется ряд элементов, без которых ее функционирование невозможно. Замкнутая система отопления индивидуального дома помимо трубопровода обязательно включает в себя электронасос, расширительный бак, запорно-регулирующую арматуру, воздухоотводчики.

ГОСТ 21.205-93 регламентированы условные обозначения практически всех основных элементов, которые включает в себя любая схема закрытой системы отопления. При составлении плана специалистами инженерно-проектных организаций данные символы проставляют в чертежах, знание которых иногда может быть полезно собственникам при их изучении.

Достоинства и недостатки системы отопления закрытого типа

Прежде всего, не происходит испарения теплоносителя

Это дает одно важное преимущество – можно использовать в этом качестве не только воду, но и антифриз. Стало быть, устраняется возможность промерзания системы при вынужденных перерывах в ее эксплуатации, например, при необходимости оставить дом на длительный срок в зимнее время.
Компенсационный бак можно расположить практически в любой точке системы

Обычно для нег предусматривают место прямо в котельной, в непосредственной близости от нагревательного прибора. Эта обеспечивает компактность системы. Расширительный бачок открытого типа нередко располагают в самой высокой точке – на неотапливаемом чердаке, что потребует обязательной его термоизоляции. В системе закрытого типа подобной проблемы не существует.
Принудительная циркуляция в системе закрытого типа гораздо быстрее обеспечивает прогрев помещений с момента запуска котла. Нет ненужных потерь тепловой энергии в районе расширительного бачка.
Система отличается гибкостью – можно регулировать температуру нагрева в каждом конкретном помещении, выборочно отключать некоторые участки общего контура.
Нет столь существенной разницы в температуре теплоносителя на входе и выходе – а это значительно повышает сроки безаварийной эксплуатации оборудования.
Для разводки отопления можно применять трубы гораздо меньшего диаметра, нежели в открытой системе с естественной циркуляцией без какой бы то ни было потери эффективности обогрева. А это – и существенное облегчение монтажных работ, и значительная экономия материальных средств.
Система герметична, и при правильном ее заполнении и нормальной работе клапанной системы в ней просто не должно быть воздуха. Это исключит появление воздушных пробок в трубопроводах и радиаторах. Кроме того, отсутствие доступа кислорода, содержащегося в воздухе, не дает активно развиваться коррозионным процессам.
В закрытую систему отопления можно включить и «теплые полы»
Система обладает высокой универсальностью: кроме обычных радиаторов отопления к ней можно подключать водяные «теплые полы» или же скрытые в поверхности пола конвекторы. К такой системе отопления легко подключается контур подогрева воды для бытовых нужд – через бойлер косвенного нагрева.

Недостатков у закрытой системы отопления немного:

Расширительный компенсационный бак должен иметь объем больше, чем при открытой системе – это обусловлено особенностью его внутренней конструкции.
Потребуется обязательная установка так называемой «группы безопасности» – системы предохранительных клапанов.
Корректная работа закрытой системы отопления с принудительной циркуляцией зависит от непрерывности подачи электроэнергии. Можно, конечно, предусмотреть, как и при открытом типе, переключение на естественную циркуляцию, но это уже потребует совсем иного расположения труб, что может свести ряд основных преимуществ системы к нулю (например, полностью исключается использование «теплых полов»). Кроме того, резко снизится и эффективность обогрева. Поэтому естественная циркуляция если и может рассматриваться, то лишь как «аварийная», но чаще всего закрытую систему планируют и монтируют именно под использование циркуляционного насоса.

Трубы

Какие трубы можно использовать на отоплении и ГВС?

Давайте отделим, так сказать, мух от котлет: централизованные (с элеваторными узлами) и автономные инженерные системы выдвигают абсолютно разные требования к материалам.

Для центрального отопления нормальна температура до +95°С при давлении в 4-5 атмосфер, что уже вплотную подходит к границам возможностей полимерных материалов. На ГВС ниже штатная температура (75°С), зато выше давление (до 6 кгс/см2). Картина усугубляется большой вероятностью отклонения значений от штатных, и возникновения гидроударов.

Разрыв трубы при гидроударе

В автономных системах отопления поддерживается давление до 2,5 кгс/см2 при температуре до 75-80°С, на автономном ГВС — до 4,5 кгс/см2 при 60-75°С. Параметры стабильны, гидроудары исключены (точнее, могут быть созданы только владельцем дома, что не в его интересах).

Из этого видео Вы узнаете о трубах для отопления и водоснабжения.

На центральных ГВС и отоплении применяются:

Изображение	Описание
Оцинкованная труба на водоснабжении квартиры	Оцинковка (стальная труба с цинковым покрытием). В отличие от черной стали, она не зарастает отложениями и не подвержена коррозии. Монтируется только на резьбах: сварка нарушает антикоррозионное покрытие.
Обвязка бойлера медью на паяных соединениях	Медная труба. Она монтируется на паяных раструбных соединениях, на пресс- и обжимных фитингах. Прочность на разрыв превышает 200 атмосфер, термостойкость достигает 150-250 градусов в зависимости от типа применяющихся фитингов.
Отопительный розлив и подводки к секционному радиатору из гофрированной трубы Кофулсо	Нержавеющая гофротруба. При близких к медной характеристиках она в 2-3 раза дешевле, и куда проще в монтаже: соединение на обжимном фитинге собирается двумя разводными ключами за 30 секунд.

Для автономных инженерных систем могут использоваться:

Изображение	Описание
Фитинги и трубы из полипропилена	Полипропиленовые трубы (как правило, с армирующим слоем — фольгой или смешанным с фиброй полимером). Их преимущества — дешевизна самих труб и фитингов под низкотемпературную сварку.
Изготовленная из сшитого полиэтилена труба для водоснабжения и отопления Rautitan от Rehau	Термостойкий и сшитый полиэтилен (PERT и PEX) — идеальные трубы для отопления и водоснабжения в полу при коллекторной разводке систем: они продаются в бухтах длиной до 200 метров, что позволяет вывести все соединения за пределы стяжки (см. Полиэтиленовые трубы для водоснабжения).
На фото — пресс-фитинги на металлопластике	Металлополимерные трубы (на обжимных и пресс-фитингах) тоже продаются в бухтах, и снабжаются алюминиевым сварным сердечником, вклеенным между двумя слоями PERT или PEX. Их преимущества — жесткость стенок и сравнительно высокая прочность на разрыв (до 16 кгс/см2).

Автономное теплоснабжение жилого дома

В зданиях старого типа по проекту предусмотрена централизованная система. Индивидуальные схемы позволяют выбрать типы систем теплоснабжения в плане снижения расходов на энергоноситель. Здесь имеется возможность их мобильного отключения при отсутствии необходимости.

Проектирование автономных систем производится с учетом нормативов отопления. Без этого дом сдать в эксплуатацию невозможно. Следование нормам гарантирует комфорт для проживания жильцов дома.

Источником нагрева воды обычно служит газовый или электрический котел. Необходимо выбрать способ промывки системы. В централизованных системах применяется гидродинамический способ. Для автономной можно использовать химический. При этом необходимо учитывать безопасность влияния реагентов на радиаторы и трубы.

Теплоснабжение многоквартирных жилых домов

В отличие от дачи или коттеджа, теплоснабжение многоквартирного дома содержит сложную схему разводки труб и нагревателей. Кроме того, в систему входят средства контроля и обеспечения безопасности.

Для жилых помещений существуют нормативы отопления, где указываются критические уровни температуры и допустимые погрешности, зависящие от сезона, погоды и времени суток. Если сравнить закрытую и открытую системы теплоснабжения, первая лучше поддерживает необходимые параметры.

Коммунальное теплоснабжение должно обеспечивать поддерживание основных параметров в соответствии с ГОСТ 30494-96.

Наибольшие потери тепла происходят на лестничных клетках жилых домов.

Снабжение теплом большей частью производится по старым технологиям. По существу системы отопления и охлаждения должны объединяться в общий комплекс.

Недостатки централизованного отопления жилых домов приводят к необходимости создания индивидуальных систем. Сделать это сложно из-за проблем на законодательном уровне.
