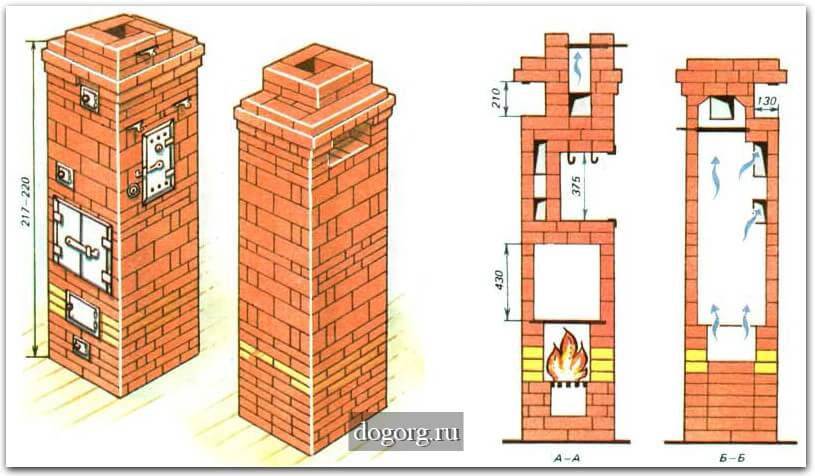

Конструкция печи Малютка
Внутри есть варочная камера и два отделения для сушки, расположенные одно над другим. Одно из них, нижнее, находится справа как раз над перекрытием плиты. Эта камера закрыта, ее используют для вертикальной сушки нанизанных связками грибов или фруктов. Потому при строительстве отопительной печи Потапова в перекрытия по сторонам нижней камеры вкладывают крюки из толстой проволоки, на которые удобно подвешивать продукты для сушки. Другой вариант оформления сушильной камеры – сделать полочки для противней.
Температура в сушильной камере может продолжительное время сохраняться на одном и том же уровне. Чтобы отслеживать колебания температуры, можно разместить на дверце специальный термометр с термоустойчивым стеклом. Дверца сушильной камеры крепится на металлическую раму. При желании дверцу на петлях можно заменить L-образной заслонкой.
Верхняя камера для сушки предполагается без дверцы, хотя при необходимости на нее устанавливают заслонку. Это следует продумать заранее, и вложить металлическую пластину для крепления заслонки между боковыми кирпичами. Не рекомендуется покрывать стенки камер для сушки штукатуркой – достаточно замазать швы. Можно сделать печь Потапова выше, если проложить 2 дополнительных ряда кирпичей после 18-го и 19-го рядов.
Конструкция печи «Малютка» достаточно проста, чтобы ее можно было сложить самостоятельно у себя дома. Начальные строительные навыки для этого понадобятся, но обычно даже у начинающих мастеров эта малогабаритная печь получается с первого раза и без изъянов. «Малютка» приспособлена для любого твердого топлива, но если намерены топить углем, торфом или кизяком, будьте готовы к ежегодной чистке газоходов, забитых сажей. Топить такую печь можно только по-зимнему.
Ремонтировать конструкцию достаточно просто, ведь в ней отсутствуют горизонтальные каналы, а в вертикальном канале есть прочистная дверца.
Подготовка к выполнению работ
Для кладки печи с плитой используют кирпич разных видов. Обычно берут красный полнотелый для наружной кладки и шамотный – чтобы выполнить внутреннюю обкладку топки, а также дымового колодца.
Фундамент заливают бетонным раствором. Для его приготовления понадобится цемент не ниже М400, лучше – М500. Песок может быть речным или из карьера, но его необходимо предварительно просеять, чтобы исключить попадание примесей. Воду также следует взять чистую. Еще для раствора следует взять гранитный щебень около 30 мм.
Засыпку фундамента выполняют с помощью бутового гранита, подходящая фракция – примерно 300 мм. Кроме того, нужно будет приготовить раствор из красной глины и песка.
Вместо глины можно приобрести глиняный порошок, порядок его использования указан на упаковке. Все компоненты должны быть хорошего качества, от этого зависит целостность и срок службы будущей печки. Для заделки стыков надо подготовить высокотемпературный герметик.
Работы выполняют с помощью обычного строительного инструмента.
Могут понадобиться:
- емкости для смешивания раствора;
- мастерок;
- болгарка;
- отвес;
- уровень;
- рулетка;
- правило;
- киянка;
- печной молоток;
- прочие приспособления для обработки и кладки кирпича.
Чтобы изготовить качественный раствор, лучше использовать перфоратор или дрель с соответствующими характеристиками, а также насадку, предназначенную для этих целей. Пригодится совковая лопата и сито.
Печь своими руками
Ранее она была в каждом доме, теперь же печь можно считать изюминкой и национальной экзотикой. Но это очень удобная и функциональная вещь, которая может сочетать отопление, варочные поверхности, духовой шкаф и тёплую лежанку, при этом имея прекрасный дизайн.
Если украсить печь облицовкой изразцовой плиткой или кафелем, то печь превратиться в центр интерьерной задумки дома. Такую печь можно сделать своими руками.
Порядовки — подробная схема кладки печи из кирпича
Порядовки печей из кирпича можно раздобыть бесплатно, а это уже почти полдела. Ведь порядовка – это точная инструкция для размещения каждого кирпичика. Единственное что вам пригодится, так это небольшой опыт каменщика. Но кто из проживающих в частном доме хотя бы раз не сталкивался с кладкой кирпича? Стены, сараи, мангалы, заборы…теперь и печь.
Чтобы дом был обогрет как следует, нужно произвести расчёт под конкретное помещение, основываясь на показателях теплоотдачи планируемой печи. Печь должна быть такой мощности, чтобы можно было спокойно выдерживать ночь до следующей топки.
Самостоятельно сделать такие расчёты очень сложно, но можно воспользоваться данными И.В. Кузнецова, который рассчитал среднюю тепловую мощность единицы поверхности печи. Так, средней печи 1,5х1,5х2,5 м должно хватить для отопления площади до 100 кв. м.
От этого легко оттолкнутся и рассчитать размеры печи для вашего дома.
Выбираем конструкцию печи – русская, кузнецовка, голландка или шведка
Когда мы определились с примерными размерами печи нужно выбрать необходимый вариант печи, который вы будете класть. Большое количество подробных схем русских печей — от малых до больших можно найти на сайте. Огромной популярностью пользуются колпаковые печи Кузнецова и так называемые голландки или шведки.
Кузнецовки знамениты своей особой конструкции, позволяющей тёплым и холодным газам двигаться так, что КПД печи достигает порой 90–95%. Кроме того, практически полное отсутствие сажи и соответственно минимальный уход за печкой. На сайте самого автора можно найти до 150 схем разных вариантов кладки.
Также в наших краях популярны «шведки», но иногда её именуют «голландкой», хотя это не совсем верно. Поскольку шведка — это самостоятельная отопительно-варочная печь, тогда как голландки использовались только как отопительное дополнение.
Выбор «шведки» хорош и тем, что это по-настоящему печной универсал:
- На ней готовят пищу.
- Обогрев.
- Возможность встроенного духового шкафа.
Рассмотрим, как сделать такую печь своими руками.
Отопительно-варочный вариант устройства
Особенностью такой конструкции будет измененное расположение первого колпака — он делается выступающим и в его своде устанавливается варочная поверхность, чаще всего из чугуна.
Плита обязательно должна быть цельной, так как из-за конструкции дым не вытягивается из колпака, поэтому будет неизбежно поступать в помещение через разъемные конфорки.
Иногда устанавливают плиту и над вторым колпаком — она не так сильно нагревается и не может служить для приготовления пищи, но будет превосходным средством для сушки овощей, фруктов, грибов и трав. Там часто делают нишу для хранения поленьев и их подсушки перед использованием.
С хлебной камерой
Такой вариант почти не отличается от стандартной отопительно-варочной печи, но дополнительно снабжен духовым шкафом, монтирующимся в пространстве первого колпака. Камеру обычно делают из чугуна или особо прочной стали, изнутри футеруют шамотным кирпичом для обеспечения более мягкого жара для выпекания.
Помимо хлебной камеры, часто устанавливают бак для нагрева воды — для этого подходит также область второго колпака. В зависимости от количества дополнительных функций размеры печи будут увеличиваться, она потребует больших затрат на топливо.
Правила строительства
Самодельная печь должна отвечать требованием пожарной безопасности
Поэтому, нужно уделить особое внимание подготовки к строительству
- Определиться с местом расположения печи.
- Подготовить правильный чертеж.
- Купить качественные материалы для строительства.
- Закупка инструментов.
- Составить смету расходов.
Правильно составленные чертежи станут вашими главными помощниками, так как именно чертежи самодельной кирпичной печи помогают избежать многих ошибок. Готовые планы можно найти в интернете.
При выборе места установки, нужно учитывать площадь помещения и тип печи. Рассчитать все самостоятельно сложно, поэтому проще воспользоваться уменьшенным макетом печи из кирпича, фото которого есть в интернете.
Этапы строительства печи по порядовке
Порядовка отопительно-варочной печи предусматривает, что кладка кирпичей и монтаж других элементов производится в несколько этапов. Без знания особенностей каждого из них невозможно обеспечить нужное качество при минимальных финансовых затратах (прочитайте: «Печи отопительно варочные кирпичные — как сделать своими руками»).
В данной статье описан поэтапный процесс кладки печи «шведка» на основании порядовки, которую записали мастера-печники, многие годы посвятившие своей профессии. Помимо схемы потребуются определенные инструменты и материалы. Подготовить их желательно заранее, чтобы в процессе кладки печи не отвлекаться на их приобретение и не терять время.
Все параметры начального ряда должны быть выдержаны в соответствии с порядовкой, поскольку от этого зависит прочность, надежность и долговечность отопительной конструкции, а соответственно, ее эффективность.Дальше последовательность действий следующая:
- После того, как завершен первый ряд, устанавливают дверцу поддувала и приступают к созданию второго ряда.
- Третий ряд кладут в соответствии с тем, как указывает порядовка отопительно-варочной печи. Конфигурацию поддувала получают, стесывая кирпичи с двух сторон. Высота ряда должна учитывать параметры дверцы.
- Начинать 4-й ряд следует с левой стороны. Сначала монтируют дверь для очистки от золы, без чего невозможно нормальное функционирование отопительного агрегата. На данном этапе перекрывают дверцу поддувала. Над зольником выполняют квадратное отверстие путем особой выкладки кирпичей.
- В процессе укладки 5-го ряда начинают сужение отверстия зольника.
- В шестом ряду отопительно-варочной модели печи «шведка» используют специальные огнеупорные кирпичи. На схемах, которые составляют мастера-печники, этот стройматериал обозначают штриховкой для исключения проблем. При отсутствии огнеупорного кирпича разрешается использовать обычную продукцию. Правда ее качество значительно отличается – огнеупорные изделия хорошо переносят высокие температуры. Кирпичи перед колосниковой решеткой скалывают, и тем самым значительно улучшают качество и эффективность укладки используемого топлива на решетку в процессе эксплуатации отопительной конструкции. Но следует знать, что эта решетка служит опорой для пятого ряда порядовки.
- Между кирпичной кладкой 6-го ряда и решеткой обеспечивают зазор, равный 10-15 миллиметров. Его заполняют золой или песком. Необходим зазор для компенсации расширения металла в процессе эксплуатации решетки.
- Ранее образованный П-образный канал перекрывают так, чтобы в результате вышло три новых. Одновременно на данном этапе монтируют дверцу топочной камеры, опорой для которой служит 6-й ряд кладки. Стоит заметить что также строится отопительно варочная печь своими руками.
- Аналогично седьмому кладут 8-й и 9-й ряды. В итоге верхняя кромка девятого ряда должна находиться на одном уровнем с высотой дверцы топки. Также требуется с двух сторон стесать кирпичи, закрывающие перегородку левого канала и топочной камеры. В результате чего обеспечивается плавный отвод газов из топочной камеры в направлении канала.
- Десятый ряд, как указывает порядовка отопительно-варочной конструкции «шведка», делают тоже из огнеупорного кирпича. Отличается данный ряд необходимостью вертикально располагать элементы, контролируя проведение работы при помощи уровня, поскольку на следующем этапе предстоит укладка специального варочного настила.
- После того, как перекрывается топочная дверца, в последнем ряду остается только два канала, имеющих квадратное сечение. Как отмечают мастера-печники, порядовки отопительно-варочных печей и других кирпичных агрегатов имеют незначительные отличия.
Затем следует монтаж заслонки варочной поверхности, потом выполняют перекрытие дверцы камеры и только после этого устанавливают дверцу. Также обустраивают вентиляционную камеру и дымоход, который позволит эксплуатировать печь эффективно и без проблем.
Сборка отопительно-варочной печи своими руками: порядок действий
Начинается работа с возведения фундамента. Для него следует приготовить яму глубиной менее полуметра. На слабых грунтах дно следует утрамбовать и выровнять уровнем. Для отопительно-варочной печи из кирпича фундамент следует делать чуть больше, чем будет сама конструкция, зазор должен составлять как минимум 5 см.
В качестве основания фундамента применяется засыпка из кирпичной крошки или щебня, ее трамбуют и заливают жидким раствором.
Для фундамента можно использовать кирпич, но в целях экономии сделать это лучше следующим образом:
- с лицевой стороны выложите кирпичи с перевязкой рядов;
- изнутри фундамент заливают жидким раствором, куда кладут камни;
- каждый каменный слой следует заливать раствором.
Вверху фундамент должен быть на 150 мм ниже уровня пола.
Печку следует класть на идеально ровную поверхность, поэтому фундамент следует проверять уровнем и, при необходимости, добавить цементного раствора. Когда поверхность стала идеально ровной, можно выкладывать и сами кирпичи. Следите за ровностью кладки, щербины, при необходимости, заполняйте раствором.
После этого следует уложить двумя слоями рубероид в качестве гидроизоляции, укладывать его следует насухую. Сверху выкладывают еще в ряд кирпичи при использовании раствора из цемента. Далее, на смесь глины и песка, можно класть и саму печь
Обратите внимание, что раствор не должен липнуть или растекаться. Если консистенция неудачная, то нужно добавить в смесь тот или иной компонент
В противном случае, при высыхании на поверхности могут появиться трещины
В противном случае, при высыхании на поверхности могут появиться трещины.
Установка печного литья для отопительно-варочной конструкции
Как уже упоминалось ранее, отопительно-варочные конструкции состоят из некоторых литых элементов из чугуна: зольника, топки, духовки, заслонки и варочной печи, которые следует правильно смонтировать.
Когда вы выкладываете ряды из кирпичей, оставляйте зазор под литье, который превышает размер конструкции на 5 мм. Он способен компенсировать тепловое расширение чугуна. Выступы на дверце нужно обвязать при помощи толстой проволоки, вложенной в ряды между кирпичами.
Также можно установить печное литье и другим методом, используя для этого уголок из нержавеющей стали. Их следует заложить в кирпичные пропилы. Затем рамки дверцы должны быть проложены при помощи асбеста либо другого теплоизоляционного материала, имеющего высокую температуру. Самый элементарный материал – это асбестовый шнур, которым обматывается рамка дверцы. Им же следует обложить весь периметр конструкции при ее установке.
Варианты порядовки отопительно варочной печи
Любая порядовка кирпичной печи представляет собой схему, согласно которой можно без особых проблем создать отопительную конструкцию, не имея профессиональных навыков. Можно найти порядовки печей из кирпича бесплатно. Такая инструкция, составленная мастерами-печниками, позволяет значительно сократить время и силы на постройку агрегата при качественном результате. Порядовку отопительной печи из кирпича специалисты составляют в процессе кладки материала, записывая каждый сделанный шаг. Полученные схемы четко, понятно и доступно позволяют обустроить конструкцию, способную эффективно обогреть загородный дом или дачную постройку.
Технические параметры двухколпаковой конструкции
Подобная отопительно-варочная печь из кирпича – эффективное оборудование для обогрева помещения площадью до 45 м². При этом она отличается компактными размерами:
- основание равно 128х89 см; если измерять в кирпичах, то получится 5х3,5 бруска;
- высота печи составляет 225 см;
- глубина топки достигает 60 см.
Эта модель обладает максимальной мощностью теплоотдачи – 4200 кКал/час.
Устройство для сжигания топлива обкладывается шамотным кирпичом, который ставится на ребро. Над топочной камерой размещается варочная плита. При желании можно установить две конфорки.
Всю конструкцию венчает арочный потолок, который делает печку декоративным элементом интерьера и украшением помещения. Выше располагается камера для сушки. При внесении некоторых изменений вместо этой конструкции можно установить водогрейный бак.
Преимущества простой печки
Все печи простого типа имеют много уникальных преимуществ. Например, для их постройки тратиться минимум времени. Некоторые модели можно возвести всего за час, а на монтаж других уходит 1-2 дня. Небольшие конструкции отличаются лёгким весом, а значит им не требуется обустройство фундамента, что позволяет экономить время, деньги и силы. Можно выбрать любое место для установки конструкции, если делаются мобильные версии без использования связующего раствора, то её можно разобрать в любой момент, перенести и установить на новом месте. Для топлива можно применять любые материалы – шишки, поленья, стебли больших растений и так далее.
Вариант декорирования печи-камина Источник o-remonte.com
Немаловажно то, что такие конструкции отличаются меньшим расходом топливных элементов. Например, по сравнению с буржуйками потребуется в несколько раз меньше дров
Если вы используете самую простую печку без связывания камней глиной, можно увеличить теплоотдачу, которая будет больше, чем от открытого костра. Это отличный вариант для походов, но не совсем удобный, если вы передвигаетесь без транспорта. Поскольку кирпич тяжёлый и ёмкий, его неудобно и тяжело с собой носить.
Дополнительным большим плюсом является минимальный уровень задымления, а само топливо практически сгорает без отходов. После хорошего прогрева температура камней может достигать 1 тысячи градусов, что гарантирует не только хороший и быстрый обогрев, но и быстрое приготовление различных блюд.
Особенности применения
Чтобы построить такую печь, необходимо составить и подготовить проект. Для этого создают соответствующие чертежи будущей конструкции. Можно составить проектную документацию самостоятельно или обратиться за помощью к специалистам.
О кирпичной печи:
Можно выделить следующие разновидности:
- шведки;
- печь-камин;
- стандартная варочная печь.
В загородных домах и коттеджах часто строят кирпичные отопительно-варочные печи. В таком случае нужно использовать небольшое количество шамота. Это связано с тем, что шамотный кирпич способен лучше отдавать тепло. Но при обустройстве варочной печи из этого материала, посуда не будет нагреваться: все тепло уйдет на обогрев помещения.

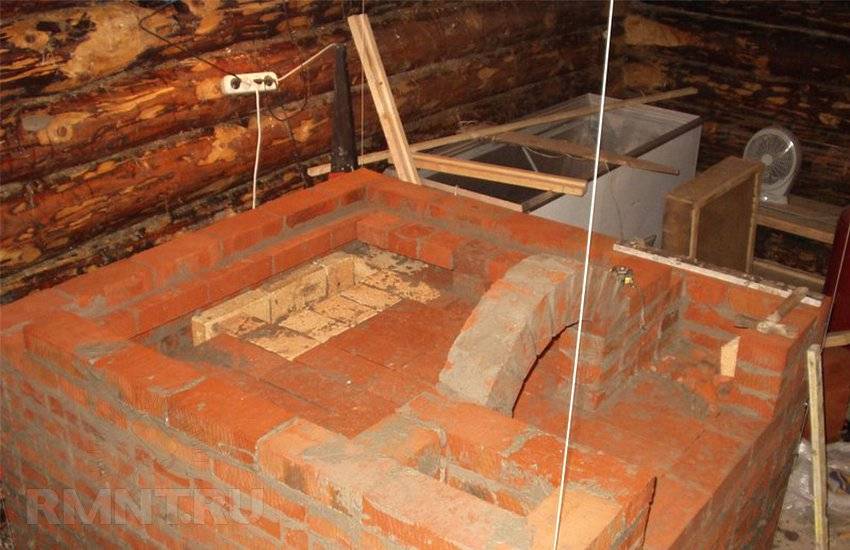

Кладка: пошаговая инструкция
После заливки фундамента и стяжки, основание накрывают слоем асбеста, фольгой или оцинковкой. Затем опять покрывают асбестом или минеральной ватой. При этом нужно сделать запас на 30 см в области печи и 60 см — варочной части. После кладут железный лист и войлок, пропитанный раствором глины. Основа должна полностью высохнуть.
Работа над проектом и простейшая схема порядовки представлена в таблице:
| Ряд | Описание работ |
| 1 | Раскладка представляет собой сплошной слой кирпича, который нужно выровнять по углам с помощью специального угольника |
| Зкрепляется дверца поддувала | |
| 2 | Формируется тело плиты |
| 3 | Кирпич ложится таким образом, чтобы его край совпадал с верхом двери поддувала, при этом блоки стесываются |
| 4 | Установка зольника, небольшого квадрата над ним и перекрытием поддувала |
| 5 | Зольник сужается |
| 6 | Строительство продолжается с использованием огнеупорного кирпича |
| Укладка колосниковой решетки | |
| 7 | Установка П-образного канала, его перекрытие и фиксирование топочной двери |
Следующие ряды повторяют предыдущие, но при этом нужно проследить, чтобы кирпич был на одном уровне с дверками. Кроме этого, создается перегородка самой топки и левого канала. При работе над печью нужно проверять насколько ровными идут края. Поскольку в 10 ряду делают перекрытие топки и устанавливают варочную поверхность. Дальше продолжается строительство двух каналов, в которых имеется квадратное сечение.
И в завершении процесса выводится дымоход, с помощью которого удаляются угарные газы и продуктов сгорания. Это один из важных элементов при строении печи, и выполнить его рекомендуется внимательно. Если дымоход сконструировать и выложить правильно, это обеспечит хорошую функциональность устройства и качественный обогрев помещения, при этом каким способом выкладывать уже решает сам мастер.
Подготовка, список инструментов
Прежде чем приступать к работе, нужно определить и разметить место, которое займёт новая печка.
Труба дымохода должна находиться от стропильных перекрытий крыши не ближе, чем в 15 см.
Если кладка производится вами в первый раз, печники-профессионалы советуют заранее потренироваться, сделав из подготовленного кирпича макет будущей печи. Естественно, без раствора. Это минимизирует возможные риски при реальной кладке, позволив научиться на своих ошибках, которые в макете ещё можно исправить.
Печной фундамент требует предварительной гидроизоляции, по площади он должен превышать площадь печки.
Во время кладки нового ряда нужно контролировать абсолютную вертикальность стен.
Для строительства кирпичной печи необходимы такие инструменты:
- отвес;
- кельма;
- рулетка;
- шпатель;
- болгарка;
- вязальная проволока;
- строительный уровень;
- металлические полосы, уголки;
- ёмкости для цементного и глиняного раствора.
Общепринятая классификация
Представленный тип печей делится на несколько разновидностей. Их классифицируют по материалу производства — это кирпичные и металлические конструкции. Можно выделить несколько вариантов, которые отличаются по методу использования:
Стационарные конструкции
После постройки уже нельзя сменить месторасположение, поэтому перед установкой важно тщательно выбрать место.
Перевозимые. Они перемещаются при помощи транспорта
Конструкция не разбирается.
Передвижные. Главное преимущество — компактные размеры. Такие печи можно транспортировать в багажном отделении, больших сумках. Для работы не требуется обеспечивать специальное обустройство.
Порядовка отопительно варочной печи:
Наиболее оптимальный вариант для сооружения варочной поверхности — это чугун. Сплошную плиту можно использовать для подогрева уже готовой пищи. На специальных конфорках со съемными вкладышами можно жарить и варить.
Набор для самостоятельной кладки печки
Начните с подготовки всех необходимых кладочных приспособлений.
- кирпич. Купите простой и огнестойкий кладочный материал. Для точного определения нужного количества кирпича предварительно подготовьте порядовку будущей печи;
- глина. На ее основе вы приготовите раствор для кладки печи;
- металлические дверцы и прочая фурнитура;
- листовой металл;
- уголки;
- сетка либо прутки арматуры для укрепления конструкции;
- шины;
- известь;
- емкость для приготовления раствора;
- металлическое сито с ячейками 1-2 мм;
- отвес;
- строительный уровень;
- молоток;
- мастерок;
- лопата;
- чугунная плита с конфорками.
Преимущества и недостатки
Преимущества
По сравнению с голландкой эти печи имеют большие КПД (40% у первой и 60% у шведок), превосходят их в теплоотдаче. При равной материалоёмкости можно получить первую печь с мощностью N=2.9кВт, вторую с N=4.1кВт.
Дымооборот, отводимые газы внутри которого направлены вниз, обеспечивает надлежащий нагрев всего объёма воздуха в доме, начиная от поверхности пола.
Многовариантность исполнения. Возможно поставить версию со встроенным камином или пристроенным лежаком.
Допускается отбор тепла на получение горячей воды, что не скажется негативно на режиме горения.
Пластичность базовой конструкции. Жесткие требования по соблюдению базовых условий кладки распространяются исключительно на высокотемпературные части конструкции. Всё остальное легко адаптируется под реальные особенности жилища, в котором ставится печь.
Канальную часть можно класть из рядового керамического кирпича, укладываемого на цементно-песчаный раствор, так как отводимые дымовые газы имеют достаточно низкие температуры.
Имеется встроенная духовка. Если приоткрыть дверцу, то ощутимый прогрев наступает уже через считанные минуты после начала топки.

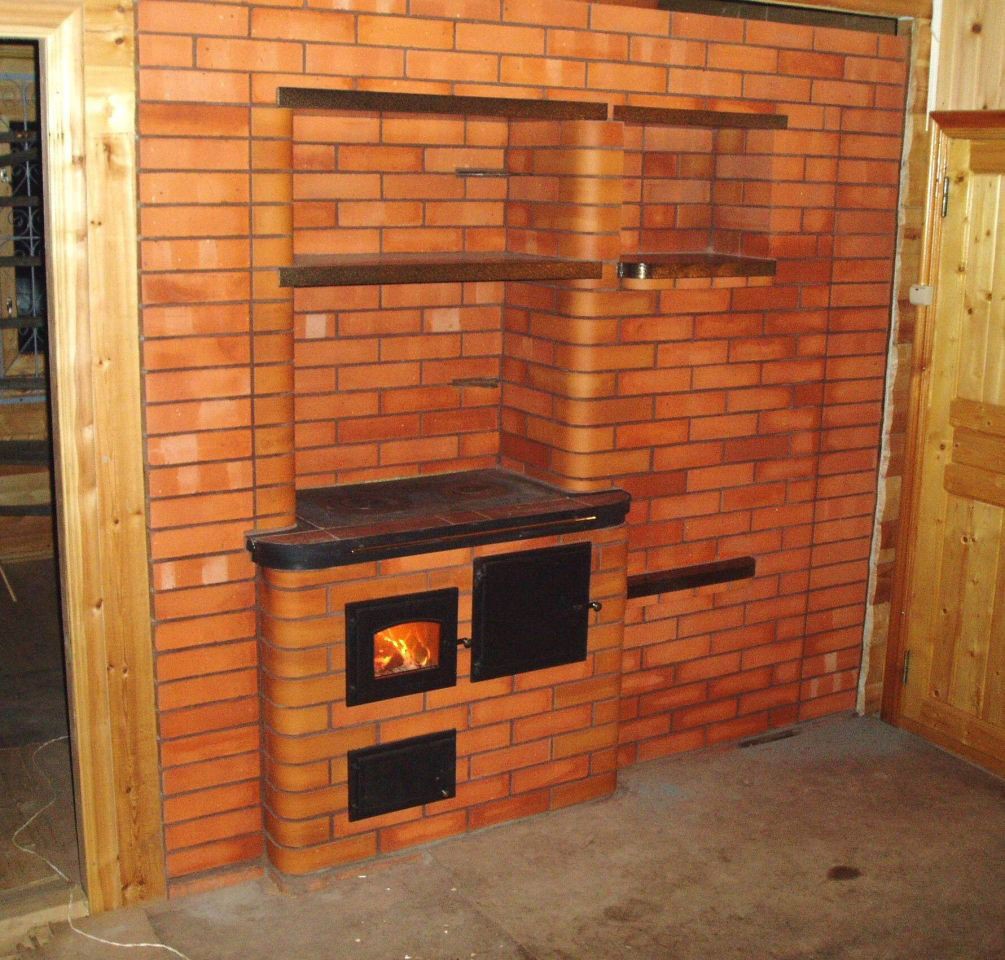

Шведка с духовкой и нишами для сушки одежды
Недостатки
Шведка достаточно тяжёлая, поэтому требует обязательного предварительного возведения отдельного фундамента.
Если после того, как закладка топлива полностью прогорит, несвоевременно закрыть задвижку, печь очень быстро выстудится.
В процессе работы, высокотемпературная часть шведки испытывает значительные тепловые нагрузки. Поэтому для её кладки нужно использовать только наиболее качественные материалы.
Высокие требования предъявляются и к мастерству печника, который должен иметь надлежащий опыт.
Преимущества и недостатки печи
Преимущества:
- высокий показатель коэффициента полезного действия 75-85% (КПД);
- топливо сгорает при высоких температурах;
- печь работает на всех видах твердого топлива — древесина, каменный и бурый уголь, брикеты и т.д.;
- несложность в обслуживании, нет необходимости чистить протяженные каналы (малое образование сажи);
- долговечность эксплуатации печи;
- эстетичный, оригинальный внешний вид;
- высокая эффективность, многофункциональность;
- экономичность;
- длительное сохранение тепла;
- форма и дизайн печей могут варьироваться в зависимости от назначения;
при периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением.
Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками;
совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике.
Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс — теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности;
- конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей;
особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено.
И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры;
самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации — для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация.
Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом».
-
Именно печи колпакового типа и стали основой для создания многих бытовых, отопительных и варочных печей нового типа, которые дают значительно лучший эффект при меньшем расходе топлива.
Что можно сказать о недостатках печи.
В техническом отношении их нет, но кое-что учитывать все же нужно.
Печь Кузнецова не может иметь массивных стенок — это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам.
Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.
Оборудование и строительные материалы для возведения печи своими руками
Кирпич
В интернете встречаются источники утверждающие, что кирпич для печей и огнеупорный, это одно и то же. На самом деле общие у них лишь линейные размеры. Размеры обычного одинарного строительного кирпича составляют 250 на 125 на 65 мм., а стандартный печной имеет размер 230 на 114 на 40 мм. Иногда встречается 230 на 114 на 65 мм. В строительстве печи используют специальный качественный кирпич марки 150. Он устойчив к температурам до 800 градусов. Из него можно было бы возводить всю печь, но он быстро остывает и не годиться для полноценной печи.
Кирпич из шамота используется для прокладки каналов печи в топочной части. Он выдерживает высокие тепловые нагрузки. Его используют в шведских печах или в печах для бани. Он способен выдержать температуру до 1800 градусов, однако в домашних печах, такой температуры не бывает. Его ценят за другие качества- способность долго сохранять тепло. Строить из него все тело печи не имеет смысла, так как он очень дорогой и имеет слабую прочность.
Кирпичи для печи
Что бы отличить качественный шамотный от некачественного, существует мнение, что он должен иметь желтоватый оттенок. Но такое вычисление не правильное, так как шамот может менять окраску в зависимости от своего месторождения. Признаком качественного шамота является мелкозернистость кирпича. Другой способ проверки- проверка на звук. По кирпичу постукивают молотком. Звук должен быть звонким и четким, а не глухим. Последний способ определения качества материала является радикальным. Кирпич разбивают пополам и смотрят на излом. Качественны шамот разбивается на крупные куски.
В качестве заменителя дорогостоящего шамота, иногда в печном строительстве используют клинкерный кирпич. Он представляет собой тот де красный керамический, только обжигают его при повышенных температурах. Он обладает большей прочностью и огнеупорностью.
Белый силикатный не подходит ни для каких частей. Он не устойчив к тепловым нагрузкам и слишком сильно впитывает влагу.
Песок
В качестве песка в цементно-песчаном растворе применяют карьерный песок средней фракции. Его просеивают через сито, чтобы отсеять крупные фракции и разнообразные органические включения
Наличие дополнительных включения в данном случае очень важно. Все органические примеси будут сгорать от нагрева, из-за чего кладка даст трещины и начнет осыпаться
Раствор для кладки
Для кладки печи придется применять несколько видов раствора на основании:
- Цемента;
- Извести;
- Глины;
- Шамота.
Смесь из глины с добавлением шамота используется в топочных частях. Такой раствор выдерживает высочайшие тепловые нагрузки.
Известковую смесь применяют на фундаментную кладку или для дымохода. Этот раствор достаточно прочный, но выдерживает лишь 450 градусов по Цельсию.
Цементно-известковый еще более прочный, чем обычный известковый, но огнеупорность снижается еще больше. Применяют в фундаменте.
Цементно-песчаный раствор применяют для кладки печной трубы. Он обладает лучшими показателями прочности и устойчивости к атмосферным осадкам. Швы такого раствора не будет пропускать дым и копать в помещение и обеспечат хорошую тягу для топки.
