Особенности
Геотермальное отопление дома, загородного в первую очередь, не расходует дорогостоящее и загрязняющее воздух минеральное топливо. Вот уже 7 из 10 новых домов, возводимых в Швеции, отапливаются именно таким образом. В жаркие дни геотермальное оборудование из нагревателя становится средством пассивного кондиционирования. Вопреки распространенному мнению, для работы такой отопительной системы не нужны ни вулканы, ни гейзеры. В самой обычной равнинной местности она действует ничуть не хуже.
Единственным условием оказывается достижение тепловым контуром точки ниже линии промерзания, где температура почвы всегда составляет от 3 до 15 градусов. Сверхвысокий КПД только кажется противоречащим законам природы; тепловой насос насыщен фреоном, который испаряется под действием даже кажущейся людям «ледяной» воды. Пар согревает третий контур. Такая схема представляет собой вывернутый наизнанку холодильник. Потому эффективность насоса относится только к количественному соотношению электрической энергии и тепловых ресурсов. Сама по себе работа привода производится «как полагается», с неотвратимыми потерями энергии.
Наилучший выход – комплексное использование различных источников электроэнергии
Если владелец дома все же одержим желанием полной автономизации в вопросах электроснабжения, то оптимальным вариантом следует считать создание комплексной энергетической системы. Она будет включать в себя ветровой генератор (один или несколько), требуемое количество солнечных панелей, аккумуляторную станцию, всю необходимую аппаратуру коммутации и преобразования (контроллер, инвертор). И плюс к этому – резервный источник энергии в виде стационарно установленного дизельного или бензинового генератора.
При таком подходе полноценно используются все преимущества каждой из рассмотренных схем, сглаживаются имеющиеся недостатки. И в целом домашняя электростанция предстает полноценным «организмом», способным полностью удовлетворить энергетические потребности загородного дома.
Расширенная схема домашней электростанции с несколькими источниками энергии.
Нумерация позиций на этой схеме сохранена, по аналогии с рассмотренной в разделе солнечных электростанций. Но, как видно, есть и существенные отличия.
Итак, в качестве внешнего источника бесплатной энергии одновременно используются и солнечные панели, и ветровой генератор (поз. 1а). При идеальных условиях, то есть в ясный ветреный день они одновременно будут работать на заряд аккумуляторов. Ничего страшного – если уровень заряда достигнет верхнего предела, котроллер или выберет приоритет, отключив один из источников, или даже временно отключит оба.
Понятно, что в ночное время или при длительной пасмурной погоде работать будет только ветряк. Аналогично, при безветрии основным источником энергии становятся солнечные батареи.
Если же обстоятельства складываются таким образом, что ни один из источников не работает полноценно, а накопленного заряда становится недостаточно (аккумуляторы приближаются к нижнему допустимому пределу разрядки), автоматически запускается жидкотопливный или газовый генератор (поз. 6). Он, в зависимости от конкретных условий или произведенных настроек, будет работать или только на подзарядку аккумуляторного блока, или возьмет на себя одновременно и общее энергоснабжение дома.
В итоге хозяева (при наличии достаточного запаса топлива) получаются полностью застрахованными — электроэнергия у них будет при любых складывающихся обстоятельствах.
Безусловно, создание такой универсальной «умной» системы требует профессионального подхода. При составлении проекта предстоит учесть множество исходных критериев, правильно подобрать оборудование, чтобы избежать возможных конфликтов между отдельными узлами и модулями. Реализация проекта потребует очень немалых затрат как в плане приобретения оборудования, так и для проведения монтажных и пусконаладочных работ.
Но зато на выходе будет система, которую при любом рассмотрении можно будет считать полноценной автономной домашней электростанцией.
* * * * * * *
В публикации были рассмотрены основные источники получения электроэнергии в условиях домашней автономной электростанции. Правда, «за скобками» остались еще несколько вариантов, которые на практике используются нечасто или даже просто существуют пока только в виде экспериментальных образцов. Так, если крупно вывезло, и через участок протекает речка или ручей, вполне можно установить водяное колесо или турбину, связанные с генератором. Учитывая то, что скорость потока обычно сохраняется стабильной, такой источник электроэнергии будет работать независимо о капризов погоды. Правда, в зимнее время года в условиях нашего климата большинство подобных водоемов замерзает, что затрудняет работу станции или даже делает ее полностью невозможной.
Если территорию участка пересекает ручей или речка, то почему бы не воспользоваться потенциалом движущейся воды?
Другие способы – более экзотичные. Так, в интернете можно найти и чертежи, и обсуждения проектов станций, вырабатывающих ток из атмосферного электричества. Другим направлением является использование неиссякаемой геотермальной энергии. Но говорить о серьезности таких подходов на современном уровне развития технологий и доступности требуемого оборудования – пока не приходится. Тем не менее, надо полагать, что в будущем подобные источники для получения электроэнергии станут обыденным делом.
Организация геотермального отопления

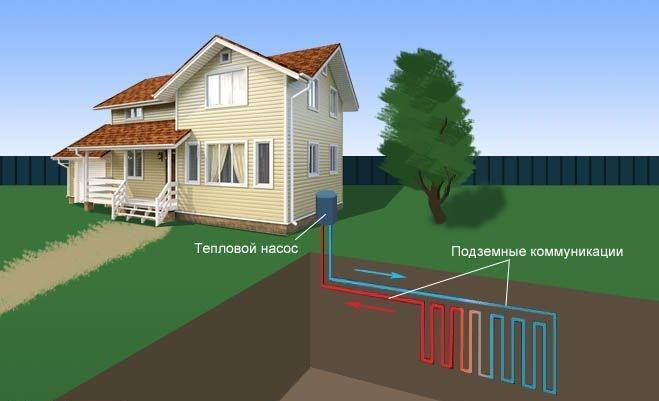

Установка горизонтального контура геотермального отопления
У потребителей до сих пор остается главный вопрос – можно ли использовать отопление загородного дома энергией земли в качестве основного? Это возможно, но только при профессиональном подходе на всех этапах — начиная от расчета и заканчивая монтажом и проверкой системы.
Прежде всего необходимо правильно подобрать тепловой насос. Учитывая их высокую стоимость – следует сначала выполнить все предварительные расчеты его характеристик. Только в этом случае отопление за счет тепловой энергии земли будет иметь максимальный показатель КПД. Среди надежных производителей можно выделить компании Buderus, Vaillant и Veissman. Средняя стоимость теплового насоса для отопления из земляных недр составляет около 360 тыс. рублей при номинальной мощности 6 кВт. Более продуктивные модели могут обойтись свыше 1 млн. рублей.
Помимо стоимости нужно обратить внимание на материал изготовления труб. Для минимизации тепловых потерь в отоплении от тепловой энергии земли рекомендовано использовать следующие:
- Сшитый полиэтилен. Отличается невысокой стоимостью – оптимален для горизонтальных схем;
- Стальная нержавеющая труба. Используется в отоплении с помощью тепловой энергии земли с вертикальным расположением наружного контура. Выгодно отличается от сшитого полиэтилена высоким показателем теплопроводности и механической прочностью. Недостаток – большая стоимость.
Для оптимизации рекомендуется установка наружных и внутренних температурных датчиков, а также теплового аккумулятора. Это позволит минимизировать расходы для отопления частного дома энергии земли.
Учитывая все эти факторы пока в большинстве случаев устанавливают геотермальное отопление от энергии земли в качестве дополнительного. Со временем стоимость комплектующих и эффективность тепловых насосов повысится — и только тогда можно будет рассматривать подобные системы в качестве основных.
С примером установки геотермального отопления в частном доме можно ознакомиться, посмотрев видеоматериал:
История появления
Основная причина появления подобных систем отопления коттеджей – это энергетические кризисы, имевшие место быть в 70-х годах прошлого века. Изначально, лишь самые элитные и богатые семьи позволяли себе установить инновационную систему отопления из земли.
В дальнейшем благодаря постепенному развитию науки и техники, а также появлению новых технологий, такие системы получили более широкое распространение, ведь их стоимость приобретения постоянно уменьшалась.
Теперь для семьи со средним доходом геотермальная система отопления доступна без серьезного ущерба по бюджету. Усовершенствование и модернизация геотермального оборудования осуществляется до сих пор, поскольку установка новых агрегатов ведет к уменьшению потребления энергии и большой экономии.
Функционирование подобных отопительных систем осуществляется на качественно новом и необычном топливе – энергия недр земли используется для кондиционирования, а также обогрева частного дома. Эта энергия создает оптимальные и уютные условия для жизни, а также не загрязняет окружающую среду вредными веществами и отходами. Отопление дома осуществляется с помощью бесплатной энергии, на 1 кВт электроэнергии система возвращает 4-5 кВт тепла
Геотермальное отопление загородного дома эффективно и безопасно работает без каких-либо процессов сгорания, поэтому нет предпосылок к тому, что система может загореться или взорваться.
Не менее важное достоинство – нет необходимости в приобретении дополнительных вытяжек и дымоходов, которые могут потребоваться для обеспечения бесперебойного функционирования прочих видов отопительных систем. Во время работы отопления от земли не выделяются вредные испарения и запахи, такая система не издает лишнего шума, к тому же не занимает много места
Геотермальные агрегаты, в отличие от твердотопливных и жидкотопливных систем, практически не заметны для людей, они не разрушают целостность фасада и интерьера дома. Не потребуется тратить время на обдумывание таких вопросов, как хранение, доставка и приобретение топлива, поскольку энергия планеты неисчерпаема.
Еще один весьма примечательный факт – с помощью геотермальных насосов можно отапливать помещения зимой или охлаждать коттедж во время жары.
Если вам требуется отопление дома теплом земли, то также стоит учесть его финансовую сторону. Сразу же отметим, что процесс монтажа подобной системы потребует больших затрат по сравнению с дизельным и газовым оборудованием.
В противовес этому можно отметить, что уровень потребления электроэнергии значительно меньше, так что в долгосрочной перспективе экономическая целесообразность приобретения именно геотермального оборудования видна невооруженным глазом. По словам разработчиков, с каждого потраченного киловатта электрической энергии будет возвращено до пяти киловатт тепловой энергии.
Существует несколько способов, позволяющих затратить минимум пространства для монтажа тепловых насосов:
- эксплуатация подземных зондов. Для этого потребуется запустить в глубокую скважину специальный контур, который наполнен антифризом;
- эксплуатация теплых грунтовых вод. Для этого потребуется пробурить достаточно глубокую скважину. Грунтовые воды прогоняются через теплообменник, предварительно выкачиваясь насосом;
- прокладка специальных зонтов в горизонтальном положении ниже уровня зимнего оледенения на дне водоема.
Принцип действия и составные элементы
Геотермальная система отопления – это сложный инженерный комплекс сооружений, который требует больших материальных и временных затрат, однако при ближайшем рассмотрении выясняется, что будучи один раз установленной, такая схема обогрева полностью способна перекрыть потребность дома площадью до 150 квадратных метров в тепле и горячем водоснабжении. Широкое распространение получают данные системы в западной Европе, где на первом месте стоит забота об экологической чистоте и экономической выгоде.
Рассмотрим принцип работы геотермального отопления и основные его составляющие, для того, чтобы прийти к пониманию – насколько такие системы оправданы в повседневной жизни.
Тепловой насос
Сердце системы. Геотермальное отопление дома своими руками выполнить, возможно, но этот элемент лучше всего приобрести отдельно. Стоит заметить, что прежде чем приступать к закупкам оборудования и материалов необходимо провести тщательный расчёт суммарной ёмкости системы, е отдачи и соотношения этого показателя с тепловым потреблением строения.
Если этого не сделать вовремя – вся дальнейшая работа может пойти прахом. Самые узловые моменты всего комплекса мероприятий – это правильный расчёт ёмкости контуров и закупка соответствующего оборудования.
Тепловой насос состоит из компрессора и редукционного клапана, которые обеспечивают разность потенциалов на отдельных участках контура теплового насоса. Внутри труб находится фреон, который благодаря работе компрессора, получает ускорение, и проходя через клапан ускоряет своё движения. Это приводит к существенному подъёму температуры на участке перед компрессором, именно из этого участка, с помощью теплового обмена, и берётся основное тепло для обогрева помещений и горячего водоснабжения.
Контур является замкнутым и вся его задача состоит в том, чтобы увеличивать естественную температуру теплоносителя поступающего из внешнего контура с семи до пятидесяти пяти градусов по Цельсию. Происходит это, за счёт описанного выше процесса разгона фреона под давление в закрытом контуре с прохождением его через клапан.
Тепловой узел располагают обычно в подвале или цокольном этаже, с температурой внешней среды в пределах пятнадцати градусов выше нуля, это поддерживает его стабильную работу.
Самый важны процесс перед установкой теплового насоса — это проведение всех расчетов правильно, в случае ошибки вся работа может пойти прахом.
Внешний контур
Представляет собой ещё один замкнутый контур, в котором по трубам движется антифриз, перемещаемый с помощью циркуляционного насоса. Основная часть контура находится на глубине до 3 метров под землёй, если речь идёт о горизонтальном исполнении системы, при котором трубы внешнего контура располагают горизонтально на большой плоскости.
Может располагаться также на дне водоёма, но только в регионах, где зимняя температура не опускается ниже нуля.
Описанная выше система требует монтажа на этапе заливки фундамента, что не всегда возможно сделать. В случае, когда необходимо смонтировать геотермальное отопление загородного дома на уже застроенном участке – бурят скважины глубиной от тридцати до ста метров, к слову, отдача тепловой энергии у вертикальных систем существенно выше, но стоимость их на порядок дороже, за счёт привлечения техники для бурения скважин.
Монтаж внешнего контура желательно производить на этапе заливки фундамента, в другом случае это будет более трудоемкий и дорогостоящий процесс.
Внешний контур
Служит уже непосредственно для обогрева внутреннего пространства дома и обеспечения горячего водоснабжения.
Тепло, собранное из грунта, переданное на тепловой насос, разогнанное и увеличенное в его закрытом контуре, передаётся через теплообменник во внутреннюю сеть дома, которая может состоять из тёплых полов, плинтусного отопления, воздушного отопление на водяных коллекторах и других элементах системы.
Выбирать, каким именно образом осуществить геотермальное отопление своими руками стоит, только тщательно изучив местность и условия, в которых предстоит работать данной схеме отопления. Для этого необходимо произвести замеры температуры почвы на участке под дом, в разные периоды в течение зимы, на разных глубинах.
Геотермальная система отопления своими руками — пошаговая инструкция
Рассмотрим сооружение геотермального отопления дома своими руками с горизонтальным наружным контуром (укладка в грунте). Работы разобьем на два этапа.
Изготовление теплового насоса
На стене следует закрепить компрессор от кондиционера или холодильника.
При наличии слабой проводки используйте два компрессора с меньшей мощностью – это позволит уменьшить пусковой ток (компрессоры будут включаться последовательно).
Конденсатор, в котором будет сжиматься хладагент, изготавливаем из сантехнической медной трубы наружным диаметром около 12 мм и толщиной стенки 1 – 1,2 мм. Она наматывается на цилиндрическую болванку, так чтобы получился змеевик.
Испаритель делается из того же материала.
Самодельный тепловой насос
В качестве теплообменников следует использовать две емкости: для системы отопления – нержавеющую (здесь устанавливается конденсатор), для наружного контура – пластиковую (в ней установим испаритель).
Конденсатор устанавливаем так, чтобы фреон в нем двигался сверху вниз. Благодаря этому при его конденсации не будут образовываться пузырьки. В испарителе газ должен двигаться в противоположном направлении.
Один конец конденсатора присоединяется к выходу компрессора, на другом – устанавливается редукционный клапан. К выходному отверстию этого клапана присоединяется испаритель, второй конец которого следует подключить ко входу компрессора.
Каждую емкость при помощи штуцеров следует врезать в соответствующий контур.
Строительство наружного контура
Контур представляет собой пластиковую трубу, уложенную в траншею ниже глубины промерзания грунта в виде «змейки». Расстояние между соседними участками должно составлять около 70 см.
Длина контура будет зависеть от влажности грунта. При сухом грунте с каждого метра трубы удается снять 10 Вт тепла, во влажных глинистых почвах этот показатель возрастает до 35 Вт. Таким образом, на каждый кВт тепловой мощности понадобится контур площадью от 25 до 50 кв. м.
При изготовлении теплового насоса мощностью 9 кВт по теплу придется потратить:
- на изделия и материалы для конденсатора: 163 доллара;
- для испарителя: 206 долларов;
- на б/у компрессор и фреон: около 50 долларов.
При наличии автоматики общая стоимость самодельного теплового насоса составит примерно 500 долларов.
Полипропиленовая труба марки PN10 диаметром 50 мм для наружного контура будет стоить по 193 руб. за погонный метр.
Знаете ли вы, что отопить дом совершенно бесплатно можно, используя тепло земли? Геотермальное отопление: принцип работы. достоинства и недостатки технологии.
Принцип действия теплового насоса для отопления дома разберем в этой статье.
Классификация по конструкционному типу
Принцип работы геотермального отопления схож с принципом работы кондиционера или холодильника. Основным элементом является тепловой насос, включенный в два контура.
Принцип работы геотермального (теплового) насоса
Внутренний контур представляет собой традиционную систему отопления, состоящую из труб и радиаторов. Внешний – внушительных размеров теплообменник, находящийся под землей или толщей воды. Внутри него может циркулировать как специальная жидкость с антифризом, так и обычная вода. Теплоноситель принимает на себя температуру среды и «подогретый» поступает в тепловой насос, аккумулированное тепло передается внутреннему контуру. Таким образом происходит нагрев воды в трубах и радиаторах.
Геотермальный (тепловой) насос – ключевой элемент системы. Это компактный агрегат, занимает места не больше, чем привычная нашему взгляду стиральная машина. Если говорить о производительности, то на каждый 1 кВт потребленной электроэнергии, насос «выдает» до 4-5 кВт тепловой энергии. В то время как обычный кондиционер, который имеет схожий принцип работы, на 1 кВт затраченной электроэнергии «ответит» 1 кВт тепловой.

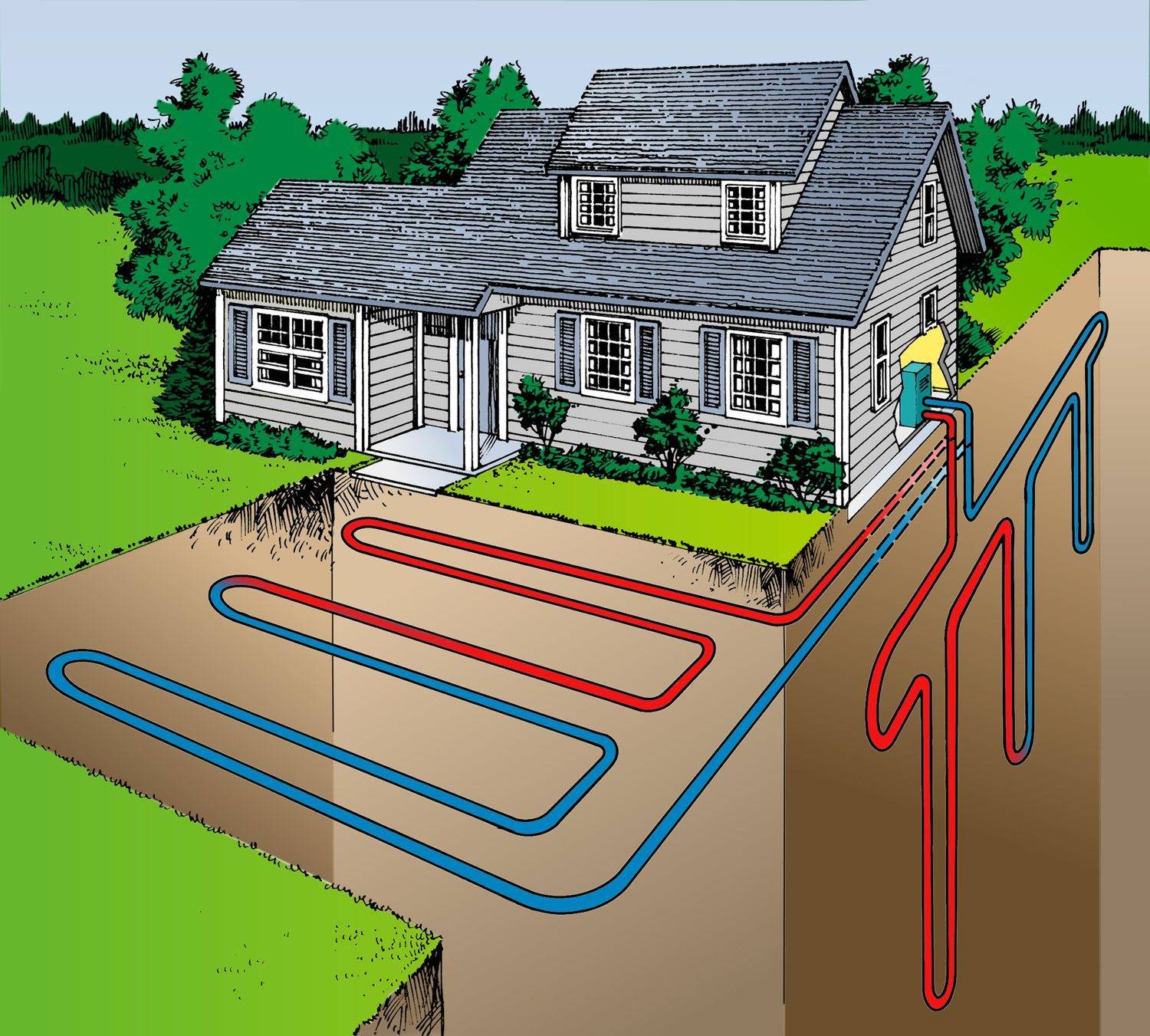

Схема устройства геотермального отопления в частном доме
Надо признать, что устройство этого вида отопления является самым дорогим и трудоемким на сегодняшний день. Львиную долю его стоимости составляет покупка оборудования и, конечно, земляные работы. Естественно, что бережливый хозяин задумывается, а нельзя ли сэкономить, например, на монтаже и сделать геотермальное отопление своими руками? Для того, чтобы ответить на этот вопрос, необходимо разобраться, какие же системы применяют чаще всего и уяснить особенности их устройства.
Горизонтальный теплообменник
Довольно часто используют горизонтальный контур, при устройстве которого трубы укладывают в траншеи на глубину большую, чем уровень промерзания почвы в данной местности.
Недостаток системы геотермального отопления с горизонтальным контуром — большая площадь, занимаемая коллектором
Недостаток – территория, занимаемая контуром, должна быть намного больше самого дома, так, для отопления здания площадью в 250 м², под трубы «уйдет» около 600 м². Не каждый застройщик может позволить себе подобную роскошь.
К тому же возникают неудобства, если участок уже облагорожен, приходится соблюдать, например, расстояние от деревьев (1,5 м) и многие другие нюансы.
Вертикальный теплообменник
Более компактный, но и более дорогой вариант – вертикальный теплообменник. Для его установки не потребуется большая площадь, но зато потребуется специальное бурильное оборудование.
Монтаж вертикального теплообменника требует использования специального бурильного оборудования
Глубина скважины, в зависимости от технологии, может достигать 50-200 м, зато срок ее службы до 100 лет. Особенно актуален этот способ, когда планируют геотермальное отопление загородного дома с обустроенной прилегающей территорией, он позволяет сохранить ландшафт практически в первозданном виде.
Водоразмещенный теплообменник
Наиболее экономичная геотермальная установка использует тепловую энергию воды. Ее рекомендуют, если расстояние до ближайшего водоема не превышает 100 м.
Водоразмещенный теплообменник является наиболее выгодным и следовательно более целесообразным для устройства
Контур из труб в виде спирали укладывают на дно, глубина залегания должна быть меньше 2,5-3 м, то есть глубже зоны промерзания. Площадь водоема – от 200 м². Главный плюс – нет необходимости выполнять трудоемкие земляные работы, но необходимо получить разрешение специальных служб. Затратив значительные средства на дорогостоящее оборудование, не стоит экономить на качественном монтаже. Ведь именно от него будет зависеть качество и эффективность всей системы.
Как видим, смонтировать геотермальное отопление дома своими руками не так уж просто. Из всех перечисленных видов, пожалуй, только последний вариант будет достаточно просто воплотить в жизнь самостоятельно. Но даже в этом случае стоит взвесить, все «за» и «против».
Тепло земли на службе человека или что такое геотермальное отопление
Уютное и комфортное жилище, в котором прохладно летом и тепло зимой, — это, без преувеличений, мечта любого человека. Существует множество видов отопления домов – дрова, торф, электроэнергия, уголь, газ, геотермальное отопление. Но оборудование, которое работает на угле, газе, торфе и тому подобном, никак нельзя отнести к категории экологически чистых и безопасных. А стоимость такого топлива колеблется очень сильно.
Многие считают, что газовое отопления частного дома – это оптимальный вариант. Однако здесь также есть некоторые весьма существенные отрицательные моменты. В некоторых случаях установить подобное отопление невозможно, если к вашему коттеджу не подведена газовая магистраль. Монтаж газовой установки требует постоянного обслуживания, строгого соблюдения всех норм безопасности, а также специальных разрешений.
Однако есть один достаточно хороший вариант отопления без газа – это геотермальное отопление дома. Число пользователей подобных систем увеличивается ежедневно, поскольку такое отопление может похвастаться множеством положительных качеств. К числу наиболее важных стоит отнести то, что подобная отопительная система является наиболее экономичной, а также экологически чистой и безопасной.
Преимущества и недостатки системы
К плюсам относят:
- Постоянство обеспечения и экономичность. Вода и земля не промерзают ниже определенных точек, поэтому отопление тепловым насосом будет осуществляться в постоянном режиме, плюс выделение тепла превышает затраты на электричество, необходимое для работы насоса.
- Чистота. Во время работы оборудование не образует вредных газов, шлаков. Не придется чистить горелки и топку – вся схема выстроена на отсутствии любых отходов сгорания, что объясняет экологическую чистоту.
- Снижение расходов. Кроме экономии электричества, хозяин не тратит деньги на закупку топлива, химических веществ и жидкостей.
- Безопасность. Схема выстроена таким образом, что она не вызывает возгорания, не выделяет опасных газов.
- Длительность эксплуатации. Обустраивая отопление за счет тепла земли или воды, владелец получает схему, которая будет работать от 100 лет. Замены потребуют некоторые конструкционные узлы со сроком износа 30-50 лет.
- Отсутствие шумовых эффектов. В продаже есть оборудование с шумом в 40 дБ (это тише, чем тиканье часов), такие насосы можно ставить в доме рядом с жилыми комнатами.
К дополнительным плюсам относят расположение всех основных узлов системы за пределами строения. Благодаря такому устройству системы подходят для применения в домах небольшой площади. Также к преимуществам относят возможность применения установки не только для прогрева, но и охлаждения помещений – тепловые насосы геотермального типа работают вне зависимости от погоды на улице, зимой они прогревают теплоноситель, а летом – охлаждают, а значит, можно сэкономить на покупке кондиционера.
Минус один – большие разовые затраты. Расходы связаны с покупкой станции, заказом услуг мастеров для формирования системы – своими руками тут не обойтись. Также придется составлять проект, покупать насос, материалы для первичного контура и создания тепловой магистрали в доме.
Самые экономные способы отопления гаража своими руками
Варианты обустройства геотермального отопления
Способы обустройства внешнего контура
Для того, чтобы энергия земли для отопления дома была использована максимально – нужно правильно выбрать схему внешнего контура. По сути, источником тепловой энергии может быть любая среда – подземная, водяная или воздушная
Но при этом важно учитывать сезонные изменения погодных условий, о чем говорилось выше
В настоящее время распространены два вида систем, которые эффективно используются для отопления дома за счет тепла земли – горизонтальная и вертикальная. Ключевым фактором выбора является площадь земельного участка. От этого зависит схема расположения труб для отопления дома энергией земли.
Кроме него учитываются такие факторы:
- Состав грунта. В скалистых и суглинке сложно делать вертикальные стволы для прокладки магистралей;
- Уровень промерзания почвы. Он определит оптимальную глубину залегания труб;
- Расположение подземных вод. Чем они выше – тем лучше для геотермального отопления. В таком случае температура с изменением глубины будет повышаться, что является оптимальным условием для отопления за счет энергии земли.
Также нужно знать и о возможности обратной передачи энергии в летний период. Тогда отопление частного дома от земли не будет функционировать, а избыток тепла будет переходить от дома в почву. По такому же принципу работают все холодильные системы. Но для этого необходимо установить дополнительное оборудование.
Нельзя планировать установку внешнего контура в отдалении от дома. Это увеличит тепловые потери в отоплении из недр земли.
Горизонтальная схема геотермального отопления
Горизонтальное расположение наружных труб
Самый распространенный способ установки наружных магистралей. Он удобен простотой монтажа и возможностью относительно быстрой замены неисправных участков трубопровода.
Для установки по этой схеме используется коллекторная система. Для этого делается несколько контуров, расположенных на минимальном удалении в 0,3 м друг от друга. Они соединяются с помощью коллектора, который подает теплоноситель далее в тепловой насос. Это обеспечит максимальное поступление энергии в отопление от тепла земли.
Но при этом нужно учитывать ряд важных нюансов:
- Большая площадь приусадебного участка. Для дома около 150 м² она должна быть не менее 300 м²;
- Трубы в обязательном порядке уславливаются на глубину ниже уровня промерзания почвы;
- При возможном движении почвы во время весенних паводков увеличивается вероятность смещения магистралей.
Определяющим преимуществом отопления от тепла земли горизонтального типа является возможность самостоятельного обустройства. В большинстве случаев для этого не понадобится привлечение спецтехники.
Для максимальной передачи тепла нужно использовать трубы с высоким показателем теплопроводности — тонкостенные полимерные. Но при этом следует продумать способы утепления труб отопления в земле.
Вертикальная схема геотермального отопления
Вертикальная геотермальная система
Это более трудоемкий способ организации отопления частного дома от земли. Трубопроводы располагаются вертикально, в специальных скважинах
Важно знать, что подобная схема намного эффективнее, чем вертикальная
Ее основное преимущество заключается в увеличении степени нагрева воды во внешнем контуре. Т.е. чем глубже расположены трубы – тем больше количество тепла земли для отопления дома поступит в систему. Еще одним фактором является небольшая площадь земельного участка. В некоторых случаях выполняется обустройство наружного контура геотермального отопления еще до строительства дома в непосредственной близости от фундамента.
С какими трудностями можно столкнуться при получении энергии земли для отопления дома по этой схеме?
- Количественное в качественное. Для вертикального расположения длина магистралей значительно выше. Она компенсируется большей температурой почвы. Для этого нужно делать скважины глубиной до 50 м. что является трудоемкой работой;
- Состав почвы. Для скального грунта необходимо применить специальные буровые машины. В суглинке для предотвращения осыпания скважины монтируют защитную оболочку из ж/б или толстостенного пластика;
- При возникновении неполадок или потере герметичности усложняется процесс ремонта. В этом случае возможны долговременные сбои в работе отопление дома за тепловой энергии земли.
Но невзирая на большие первичные затраты и трудоемкость монтажа, вертикальное расположение магистралей является оптимальным. Специалисты советуют применять именно такую схему установки.
Для циркуляции теплоносителя в наружном контуре в вертикальной системе нужны мощные циркуляционные насосы.
