Печь для бани: основные требования, выбор мощности, используемые материалы

Расчет мощности электропечи

При использовании топки с трубчатым ТЭНом стандартно берут следующие значения: на 1 м3 помещения требуется 1 кВт мощности оборудования. К полученной сумме прибавляют 2 кВт, чтобы получить запас мощности или отнимают 2 кВт, если надо сэкономить на покупке. Следует отметить, что отнимать более 2-х кВт нецелесообразно, так как печь не справится с обогревом парильни. Таким образом, для помещения, объем которого составляет 10 м3 достаточно выбрать электропечь 8-12 кВт. Объем считают умножением 3-х величин: высоты, ширины, длины стен.

Следует учесть потери топки через щели входной двери (-1 кВт) и недостаточную изоляцию стен

Именно поэтому важно правильно подобрать утеплитель, рассчитать его толщину. Также надо обеспечить в парильне хорошую вентиляцию

Она должна обеспечить приток свежего воздуха для комфортного нахождения человека, но не переохладить при этом помещение. Кроме этого вентиляция обеспечивает быстрый выход пара по окончании пользования баней, что важно для высыхания стен и предотвращения появления плесени, грибка.

Правила сваривания

Самодельная металлическая печь

При сварочных работах нужно придерживать следующих замечаний:

Точно выдержать размеры при прихватывании и подгонке невозможно. Это не страшно, т. к. при сваривании сплошным швом они скроются и не будут заметны – разбег или отклонения с разных сторон компенсируются.
Чтобы при заваривании крышка не проваливалась в короб, внутри его помещается высокая круглая подставка.
В качестве дна внутренней каменки берется лист толщиной 10 мм. Это позволит ему выдержать основной жар пламени, а слишком тонкое дно быстро прогорает. После этого дым начнет поступать в парную.

Завершив оформление верха и низа, переходят к подготовке отверстий. Сначала в каменке делается небольшое отверстие в нижней части – для топки.

Короб укладывается горизонтально и в нужном месте наносится разметка.
Болгаркой или сварочным аппаратом вырезается отверстие под топку.
Из листа металлической заготовки вырезается дверца такого же размера.
В нижней части (трети) короба, в котором размещаются камни, проделываются несколько отверстий под трубы – их количество выбирается по необходимости. Они размещаются на удалении не менее 5 см от нижней перегородки для улучшения тяги. На них предполагается устанавливать ящик с тяжелыми камнями.
В верхней части проваривается еще одно отверстие – для вставки внутреннего корпуса.
По периметру отверстия с 3-х сторон на сварку крепятся по две пластины шириной 4 см – для усиления линии разреза. Первые 3 полосы крепятся к внутренней поверхности корпуса, а оставшиеся – к внешней части окошка со смешением.
Между пластинами оставляется щель, достаточная для вставки внутреннего короба.
По одной пластинке приваривается внутренней части и к дверкам топки – для усиления.
Топка от зольника отгораживается решеткой из стальных прутков диаметром 10-12 см.
Для полного сгорания дров нужен лучший приток воздуха, поэтому колосники привариваются вдоль направления расположения поддувала.

Согласно схеме сборки, печь изготавливается из 2-х частей – внутренней и внешней – с разницей в размерах около 10-ти сантиметров. Этот зазор необходим для удаления отходов горения в дымоход. При сборке внутренняя часть помещается во внешнюю оболочку, которая в простейшем случае крепится на отводящих дым трубах. Их диаметр выбирается произвольным, но не слишком маленьким. Размера должно хватать для создания хорошей тяги.

Критерии для сохранения здоровья банщика

Для сохранения здоровья нужно следовать таким критериям:

Нужно, чтобы камни нагревались свыше 200 градусов, чтобы вода превращалась в хороший и полезный пар.
У пола температура должна быть около 40-45 градусов, а под потолком 90-100.
Необходима хорошая система для отвода дыма, угарного газа и прочих грязных элементов. К тому же она должна соответствовать своевременному сгоранию топлива и равномерному нагреванию парилки. Для того, чтобы не было избыточного инфракрасного излучения в парной.

Для соблюдения пожарной безопасности следует выполнять такие условия:

основание должно быть прочным – из бетона или кирпича
печь нужно располагать таким образом, чтобы стены устройства находились на дистанции не менее 50 см от легковоспламеняемых материалов
прилегающая к печи зона должно быть из огнеупорных материалов

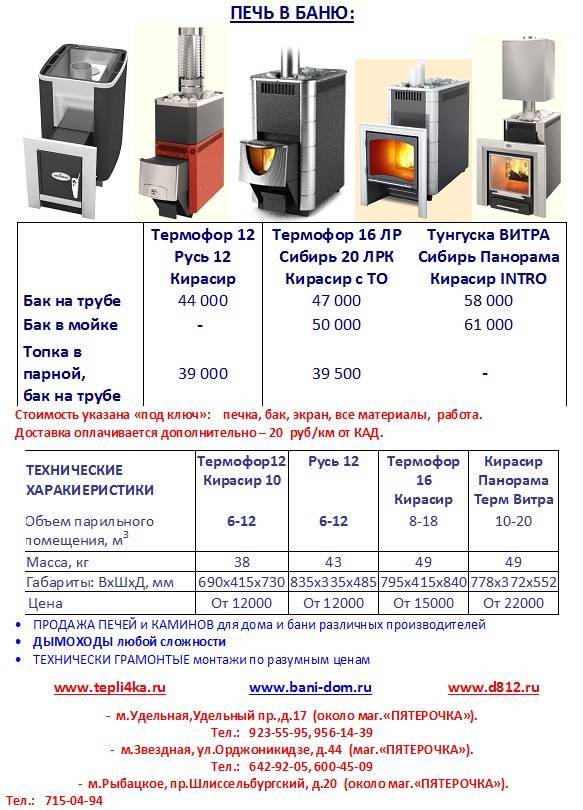

Модели печей

Только вы сами сможете решить, какая модель подходит лучше всего для вашей бани. Перед определением выбора нужно изучить самые популярные модели печей на рынке.

Одними из лучших моделей считаются следующие:

«Ермак» – этот аппарат делается из металла. В него устанавливается регистр, предпоточный тоннель, навесной бак. Самый популярный вид «Ермака» может обогревать баню площадью 12 м3. Цена его составляет 8500-13500 рублей.

«Теплодар» – это модели печей с выносным баком. Цена его колеблется в диапазоне – 7000-30000 рублей. На стоимость влияют такие факторы, как дизайн и определенные функции: самоохлаждающаяся дверца, высокая эффективность каменки с низкой нагрузкой на дымоход.

«Breneran» – предназначены для сухих бань, вроде финской сауны. Известны отличным качеством, простотой в использовании, невысокой ценой для такого качества. Каменка бывает открытого и закрытого типа, колосники чугунные. Цена от 10000 до 50000 рублей.

«Колибри 9Б» – производится для эксплуатации в личных парилках. В комплекте есть встроенный навесной регистр. Изготавливается конструкция из нержавейки.

Главными достоинствами являются совмещение получения горячей воды и пара в одно время, контроль расхода воды. Это позволяет экономить жидкость.

Фильтр для воды на дачу: проточный, магистральный и другие фильтры (Фото & Видео) +Отзывы

Всё, что нужно знать о мощности банной печи

Тепловой показатель мощности печи — значение энергии тепла, которое выделяется во время сгорания топлива за определенную единицу времени. Измеряется этот показатель в кВт/ч в системе СИ и в кКал/ч. Для справки — 1 кВт/ч равен 859,8 кКал/ч. Для прогрева 1 кубического метра парной нужно примерно 1 кВт/ч тепла.

Это общая информация о тепловой мощности. Если говорить о печи для бани, то условно все варианты обогревающих агрегатов можно поделить на три группы в зависимости от мощности.

Мощность печи зависит от большого числа факторов

Таблица. Какая бывает мощность печи?

Обозначение	Пояснение
Недостаточная	Печь слишком малой мощности для конкретного помещения. Баня будет очень долго греться и быстро остывать. Из-за работы на максимальной мощности наблюдается повышенный расход дров и быстрый износ самой печи.
Избыточная	Печь с такой мощностью прогреет помещение быстро, но она даст тяжелый пар, который не подходит для комфортного отдыха, а также приведет к нерациональному использованию топлива. Каждый раз его придется тратить больше, чем необходимо для прогрева конкретного помещения.
Оптимальная	Вариант, к которому нужно стремиться. Печь равномерно и достаточно быстро прогревает баню, давая при этом приятный пар.

Как рассчитать мощность точно?

Расчет мощности печи — задача не самая сложная, но требующая внимания и аккуратности в расчетах. И если вы боитесь ошибиться, то мы рекомендуем воспользоваться онлайн-калькулятором для расчета мощности печи. Он очень прост в использовании — вам лишь нужно указать все необходимые параметры и все, вы получите оптимальное значение мощности, на которое и сможете ориентироваться при выборе агрегата.

Калькулятор расчета тепловой мощности печи для бани

Сказать в цифровых значениях, что вот та модель подойдет для такой-то бани, а другая — для этой, невозможно. Слишком от многих факторов зависит требуемая мощность печи.

Размеры парной и бани в целом. Нужно измерить длину, ширину и высоту помещения, которое будет прогреваться. Затем рассчитать объем парной, перемножив размерные показатели. Полученное значение, кстати, будет демонстрировать минимально допустимую печь для этого конкретного помещения.
Есть ли окна в парной? Это места утечки тепла

Поэтому их важно тоже брать в расчет. К полученной цифре поэтому прибавляют еще 3 кВт на каждый квадратный метр окна

Если створки имеют двойное остекление, то можно сделать поправку на коэффициент 0,5 в меньшую сторону.
Из какого материала сделана баня? Так, кирпич — хороший, но обладающий большой теплоемкостью материал. А значит, прогревать его придется дольше. Таким образом нужна еще одна прибавка мощности — примерно 1 кВт на каждый квадратный метр стены.
Утепление бани тоже имеет значение. Если оно некачественное, то добавляйте еще 20-30% к мощности. Если хорошее, но печь растапливается из соседнего помещения — еще плюсуем 10%. Также посмотрите, какая в парилке дверь — утепленная или нет? Во втором случае смело добавляйте еще 10% от полученного значения.
Учитывайте и то, что часто рядом с печью находится и бак для воды, содержимое в котором тоже нужно нагреть. А это — дополнительные расходы тепловой энергии.

Обязательно учитывайте размеры и конструктивные особенности бани при расчетах

Учитывая все эти параметры, можно получить оптимальное значение мощности печи для конкретного помещения

И важно на этом этапе подсчетов не допустить ошибку, иначе можно столкнуться с такими проблемами как слишком слабая или слишком мощная печь. И то, и другое плохо для хорошей бани, да и для самой печи

Небольшой запас мощности также позволит не раскалять печь докрасна. А значит металл, из которого она сделана, не прогорит слишком быстро, и печь прослужит долго. А вот с большим запасом брать не стоит. Почему — мы уже объяснили выше в таблице. Но можно добавить, что при избытке мощности камни в каменке будут слишком холодными для хорошего легкого пара.

Схема печи для бани из кирпича

Из сказанного выше уже вытекало, что принципиальных схем кирпичной печи несколько:

прямоточная;
с дымооборотом;
колпаковая.

Однако каждая допускает множество вариантов реализации. Другими словами, приведенные схемы наглядно демонстрируют характерное, но не исчерпывают возможное.

Устройство печи для бани: прямоточная

Обычно в кирпичной печи реализации прямоточной конструкции сопутствует закрытая проточная каменка. В этом случае нет причин опасаться того, что печные газы не успеют достаточно охладиться перед уходом — прохождение их через массу каменной закладки достаточно эффективно отбирает тепло.

Кстати, на схеме видно, что в конструкции печи для бани используется два вида кирпича: красный огнеупорный и шамотный — они показаны красным и желтым цветом

Обратите внимание и на то, что между ними остается промежуток — это существенный момент

Преимуществом прямоточной можно считать ее простоту, в том числе — простоту обслуживания. Камни, конечно, с первого раза вряд ли удастся уложить идеально, но со временем вы найдете оптимальное их количество и расположение.

Конструкции банных печей с дымооборотом

Назначение дымооборота вам уже известно, а вот связанные с ним сложности — еще нет. В печи вообще все построено на компромиссах. И данная система — не исключение. Начнем с того, что горизонтальные каналы куда лучше вертикальных как в вопросе распределения тепла, так и долговечности печи — нет большой разницы температур по вертикали, печь не трескается. Но при таком расположении имеется другая проблема: зарастание стенок сажей. Вертикальные зарастают медленнее, а здесь чистить нужно раз в неделю, иначе и тяга уменьшается, и КПД падает. Поэтому вертикальные каналы оказались предпочтительнее.

Количество оборотов может варьироваться от 1 до 12, но практика показала, что оптимальное количество оборотов не превышает 4. Что касается их сечения, то оно не должно быть слишком маленьким и слишком большим. В первом случае больше зацепок для сажи, во втором — неэффективный забор тепла.

На заметку! Каналы изнутри должны быть максимально гладкими, их специально зачищают для этого от остатков раствора. При укладке наиболее ровная геометрия должна быть обращена внутрь. Причина — любая шероховатость является зацепкой для сажи.

Устройство печи в бане: колпаковая

Конструкция печи для бани может и не содержать каналов. Мы уже показывали вам устройство простейшей колпаковой печи. Теперь чуть подробнее.

Принцип ее прост: над топкой нужно соорудить что-то вроде перевернутого стакана, а выход в дымоход сделать рядом с его нижним краем. Это довольно чистая конструкция, которая мало страдает от сажи. Газы движутся как хотят — нагретые поднимаются к дну стакана, передавая ему тепло, при этом они охлаждаются и стремятся вниз, им на смену приходят новые порции из топки.

Важно! Такую печь очень легко растопить даже после большого перерыва в работе.

Однако есть у нее и недостатки:

хорошо прогревается верхняя часть печи, а для хорошего прогрева парной надо, чтобы тепло шло снизу. Это лечится системой из двух колпаков.
для правильной топки нужен навык — в перегретой печи газы перестают поступать под колпак, им проще сразу ускользнуть в трубу. Лечится тонкой регулировкой поступающего в топку воздуха.

Вывод! Без опыта можно свести на нет все достоинства колпаковой печки.

С баком или змеевиком

В статье, посвященной кирпичной печке с закрытой каменкой, мы рассказали о том, как правильно располагать водяной бак в устройстве печи в бане, чтобы вода не нагревалась слишком рано, не кипела, увеличивая влажность тяжелым паром, и баком было удобно пользоваться в условиях ручного наполнения.

Здесь просто отметим, что змеевик внутри печки представляется нам более оптимальным, нежели прилегающий бак с водой. Достаточно соблюсти углы наклона труб и вода в системе будет курсировать только за счет гравитации и тепловой конвекции.

Помимо змеевика внутрь кирпичной печи можно поставить регистр любой другой формы. Местом расположения может быть и топка, и каменка, и даже печная труба.

Преимущества и недостатки печей на дровах или угле

Печи для бани на твердом топливе наиболее аутентичны. Они создают особую атмосферу в парилке, превращают посещение бани в ритуал — с розжигом огня, закладкой топлива, поддержанием пламени.

Традиционно печи на твердом топливе монтируют так, чтобы дрова или уголь подавались из предбанника. Здесь же хранят запасы сырья и чистят зольник от сажи.

Достоинства изделий для бани

Производительность. Печи дают большое количество тепла при относительно малых топливных затратах.
Автономность. Не зависят от источника электроснабжения, подходят для участков, где еще нет электричества или наблюдаются частые перебои.
Экологичность. Утверждение актуально для дров, которые считаются безопасным и даже полезным видом топлива.
Выбор подходящего места для закладки дров с учетом с планировки бани.
Не нужно дожидаться, пока нагреется помещение — можно начинать париться, как только прогрелись камни.
Печи длительного горения помогают надолго сохранять тепло в парной, защищая ее от сырости и плесени.

Среди недостатков

долгий прогрев печи;
требования к сырью — оно должно быть сухим;
наличие места для хранения дров и угля;
громоздкость, необходимость обустройства отдельного фундамента;
сложное устройство дымохода;
печь требует регулярного ухода, очищения от сажи и золы.

Особенности эксплуатации

Чтобы растопить печь можно воспользоваться щепой или лучинками. Их нужно сложить в топочной камере и поджечь. После того как огонь разгорелся закладывают более крупные дрова. Воздушные заслонки в этот момент должны находиться в открытом состоянии, прикрыть их можно после того как огонь охватил поленья.

Обогрев помещения с помощью электро — дровяной печки независимо от того где именно она находится, может быть потенциально опасным. Поэтому и существует техника безопасности при эксплуатации, призванная свести опасные ситуации к минимуму:

на полу перед топочной дверцей необходимо простелить металлический лист;
к корпусу прибора должно быть обязательно подключено заземление;
своевременно осуществлять прочистку дымохода.

Основные требования к выбору печи для бани

Печь должна быстро прогревать камни и поддерживать высокую температуру

Прежде чем выбрать нужный образец печного устройства, потребуется ознакомиться с основными условиями его эффективной работы. К печке для бани на дровах предъявляются следующие требования:

должна прогревать воздух в парилке до 40-50 градусов в нижней зоне с плавным увеличением жара до 80-ти градусов под потолком;
требуется быстрый нагрев камней до высокой температуры и поддержание ее на одном и том же уровне;
конструкция должна исключить возможность проникновения дыма и угарного газа в саму парилку.

Дополнительные требования к выбору печи для саун на дровах – на усмотрение владельца. Кому-то может потребоваться, чтобы металлическая печь для бани обогревала помещение и позволяла запасать большие объемы горячей воды.

Газовые печи

Такое топливо как газ, считается самым доступным, поэтому на его приобретение хозяин печи для бани, которая работает на голубом топливе, потратит не так уж и много денег, по сравнению с другими типами. Также отметим, что банная печь на газе, дает возможность хозяину отдохнуть, то есть нет необходимости выгребать зольник, так как камера горения не загрязняется, не нужно регулярно чистить сажу, по сравнению с дровяными моделями.

Сконструировать банную печь, работающую на газе конечно можно и самостоятельно, но такая работа под силу только высокопрофессиональным специалистам, которые при изготовлении соблюдают множество требований и норм. Собственно, такое соблюдение и дает гарантию безопасному использованию агрегата в дальнейшем.

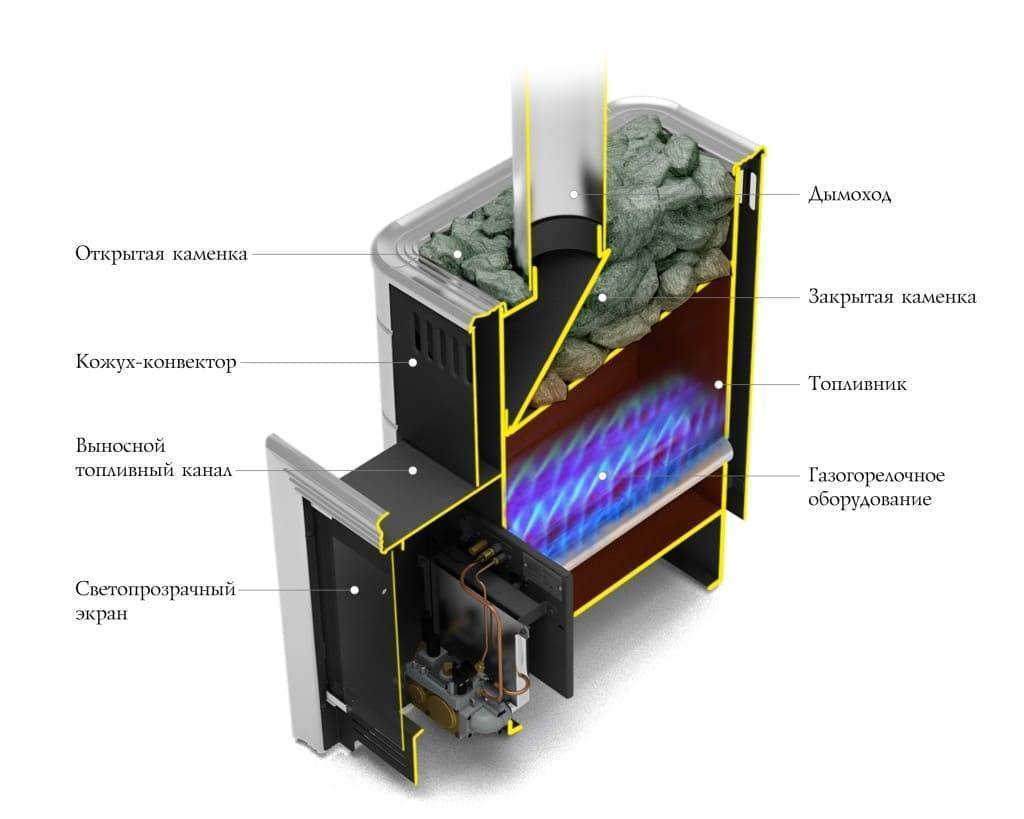

Основным составляющим элементом подобной конструкции считают газовый термостат и предохранитель, которые установлены в корпусе. Они выполняют функцию контроля моментов в период гашения пламени и перекрывают подачу голубого топлива в систему. Собственно, и за этого экономится топливо.

Удивляет еще и стоимость установки подобной модели банной печи, и цена дальнейшего обслуживания. Если установить данную конструкцию в баню, она очень быстро прогреет помещение и при этом не спалит большой объем газа. Основное что может не понравиться владельцу бани, это стоимость подключения к сети газоснабжения, конечно можно использовать газ в баллонах.

Основные преимущества газовых печей для бань заключаются в следующем:

компактные размеры конструкции, ведь она не оснащена топкой и зольником;
возможность установки подобной печи в банях меленького размера;
возможность регулировки температуры, которая вам необходима;
конструкция обеспечивает парную здоровым микроклиматом;
нет нужды в специальном уходе и контроле во время функционирования.

Для того, чтобы выбрать более подходящую модель банной печи и соорудить ее самостоятельно, необходимо предварительно оценить каждую конструкцию по некоторым параметрам. Необходимо это по той причине, что строительство печей, особенно кирпичных, весьма трудное и хлопотное занятие, которое нуждается в финансовых затратах

Важно для такой работы подобрать правильный материала и выбрать подходящий тип, который будет функционировать на том или ином топливе

«Неправильная» мощность банной печи

Мощность каменки должна быть оптимальной, ни больше, ни меньше. Вопросом мощности каменки можно пренебречь только в одном случае: если вы построили хамам, где банной печи в привычном понимании вообще нет.

Если мощность каменки выбрана не правильно, что неизбежно приведет к определенным неприятностям.

Избыток мощности

Некоторые берут печь для бани с большим запасом мощности, чтобы парная быстрее нагревалась. Да, парная в этом случае будет действительно нагреваться быстрее, но это только начальный этап, а дальше печь будет работать на минимуме.

В результате вы получите горячий воздух, но холодные камни, на которые бесполезно лить воду – пара они не дадут, а если пар и будет, то это будут клубы белого пара, как над чайником, а не тот легкий прозрачный пар, на который вы рассчитывали, возводя баню своими руками или заказывая ее строительство «под ключ».

Недостаток мощности

Другая крайность – купить печь для бани минимальной мощности, чтобы банально сэкономить деньги. Даже если такая печь и сможет нагреть парную до нужной температуры, работая на пределе, каменка быстро выйдет из строя.

К содержанию

Критерии выбора

При выборе подходящей модели печи для русской бани, необходимо устремить внимание на целый ряд критериев, которые позволят подобрать оптимальное устройство, соответствующее всем требованиям. Главным из них, представляется мощность используемого приспособления

Вопреки распространенному заблуждению, настоятельно не рекомендуется приобретать устройства с большим запасом мощности

Они действительно способны прогреть помещение быстрее, однако после этого перейдут в минимальный режим работы, что не позволит нагреть камни, являющиеся важной частью отдыха в бане

Кроме того, важно упомянуть и другие критерии выбора:

материал изготовления — наиболее надежными вариантами представляется чугун, сталь, а также кирпич. Большой популярностью со стороны потребителей пользуются современные печки из хромированной стали, которые сохраняют свой внешний вид и работоспособность на протяжении внушительного времени;
параметры печки — она должна быть способна прогревать воздух до 40-50 внизу и 80 в верхней части помещения, поддерживать необходимую для камней температуру. Также она должна быть надежно защищена от проникновения дыма в помещение.

Некоторые модели печек способны не только нагревать помещение, но и воду, что делает их многофункциональными устройствами. Одним из ключевых параметров подбираемой модели представляется тип русской печи каменки.

Открытые устройства предусматривают, что прогрев воздуха осуществляется посредством раскаленных камней, что делает их идеальным решением для часто посещаемых бань. Ведь подобные устройства быстро прогревают помещение, однако после долго остывают, что позволяет экономить топливо при частом использовании.

Закрытые печи для русской бани отличаются наличием специальной заслонки, которая изолирует расположенные сверху камни, что позволяет получить увеличенное количество тепла.

Подобные устройства считаются наиболее подходящими для использования в качестве печи для русской бани с закрытой каменкой, поскольку помещение будет прогреваться качественно и по-настоящему равномерно. У данного типа печей есть недостаток — необходимость начинать растопку за 3-4 часа до начала процедур, иначе нужная температура еще не будет достигнута.

Холодные и горячие модели

Помимо прочего, представленные в продаже модели печей существенно различаются и по своему назначению. Холодная печь предусматривает, что стенки не нагреваются выше 45 градусов, а передача тепловой энергии осуществляется за счет специальных каналов. Подобные модели относятся к числу наиболее безопасных и удобных в использовании, что сделало их одними из самых популярных на рынке.

Горячие модели предусматривают, что передача тепла в помещение осуществляется посредством внешних стенок печи, температура которых может превышать 100 градусов. Подобные устройства подойдут для небольших частных парилок, что обусловлено высокой скоростью прогрева и эффективностью. Недостатком изделий считается необходимость изоляции нагревающихся частей конструкции.

Специалисты рекомендуют приобретать горячие модели для дачных строений, которые не имеют должной теплоизоляции и требуют предварительного прогрева. Для частных домов больше подойдут холодные устройства.

Тип используемого топлива

Большое значение имеет тип используемого топлива, поскольку он во многом определяет удобство изделия в эксплуатации и экономичность. Самым традиционным вариантом, который получил повсеместное распространение, представляется печь для русской бани на дровах.

Преимуществом такого топлива представляется выгодная цена, доступность и эффективность, а недостатком можно считать необходимость постоянного контроля процесса горения, а также постоянной дозагрузки топлива.

Электрические устройства по-праву считаются одним из самых практичных и удобных в эксплуатации решений, поскольку они способны быстро прогреть помещение до нужной температуры.

Кроме того, пользователь получает широкие возможности по точному контролю температурного режима в помещении, что делает изделия невероятно удобными. Недостатком считается необходимость наличия стабильного доступа к сетям электроэнергии, а также высокая затратность.

Газовые банные печи для русской бани представляются удобными в эксплуатации, обладают высоким КПД, способны быстро прогреть парилку. Кроме того, стоимость природного газа невысока, что делает подобные устройства невероятно экономичными. Монтаж таких моделей должен осуществляться исключительно квалифицированный персонал, что позволит гарантировать их безопасность в эксплуатации.

Пошаговая инструкция по укладке

После расчетов и проектирования на бумаге профильный специалист приступает к непосредственному проведению работ:

Замешивает раствор, взяв цемент и песок средней или мелкой фракции.
Выкладывает кирпич – последовательно, от основания, один уровень за другим.
Учитывает перевязку швов, создавая ряды, – они должны идти «лесенкой», а не ровной вертикальной линией.
Пользуется расшивкой, когда кладка портала для банной печи будет завершена, чтобы предотвратить шероховатости поверхностей.

После можно дополнительно отделать «парадный вход», например, плиткой, но это необязательно, так как при правильном выполнении работ он уже смотрится достаточно эстетично.

Основные требования безопасности

Рекомендуем учесть следующее:

Расстояние от кирпичной печи до деревянного пола, стен, других горячих частей помещения, интерьера должно быть от 40 см. При наличии защиты от легкого возгорания – 25 см. Когда дымоход и корпус печи выполнены из металла, дистанция без защиты увеличивается до одного метра, с защитой – до 70 см.
Расстояние от кирпичного дымохода до деревянных элементов крыши – не менее 10 см. Расстояние между трубой, крышей лучше закрыть фартуком из стального листа.
На полу из дерева прямо перед топкой нужно набить лист железа, стали. Оптимальный размер листа – 70*50 см.

Заливка фундамента

Фундамент – это основа всей постройки. К нему предъявляют повышенные требования. Основание должно быть прочным и надежным, способным выдержать большой вес постройки.

Возведение фундамента производится по схеме.

На основание наносят размеры. По углам вбивают колышки, на колья натягивают нитку для удобства ориентирования. Размер разметки соответствует габаритам печи.
Подготавливают котлован. Глубина – 60-70 сантиметров, нижняя часть дополнительно расширена на 10 сантиметров в стороны. Форма ямы должна получиться трапециевидная.
На дно засыпают слой песка толщиной 5-10 сантиметров. Поверх засыпают битый кирпич или щебень. Поверх также просыпают песком. Толщина слойки составляет примерно 25-30 сантиметров.
Поверх утрамбованного кирпича с песком укладывают гидроизоляцию. Традиционно используют рубероид.
По периметру котлована монтируют опалубку. В самом котловане устанавливают армирующую сетку.
Опалубку заливают бетоном. При этом до верха оставляют 10-15 сантиметров. Они необходимы для выравнивания поверхности по уровню и укладки базового слоя кирпичей.

Фундаменту дают отстояться и схватиться. Этот период занимает от 5 до 7 дней, после чего опалубку убирают. Пустоты заполняют гравием. Поверх фундамента укладывают рубероид. Гидроизоляцию рекомендуют делать в два слоя для надежной защиты от протекания грунтовых вод.

Виды каменок в печках для бани

Хотя этим словом часто называется вся печка, на самом деле каменка – это всего лишь ее деталь, емкость для камней, которая бывает полностью закрытой (с дверкой) или же открытой с той или иной стороны – для огня или воздуха.

Печь для бани с открытой каменкой

Начнем с печи с открытой каменкой. Если камни видны на поверхности печи, то это вариант контакта с воздухом. При этом холодный воздух с низа печи поднимается вверх, обтекая ее стенки, проходя через камни и нагреваясь. Печь для бани с открытой каменкой обеспечивает сильную, но при этом неуправляемую конвекцию (движение воздушных потоков), что является преимуществом в сауне, где требуется быстрый воздухообмен, а значит, печка должна успевать быстро прогревать и сушить приходящие порции холодного и влажного уличного воздуха.

В русской бане это будет недостатком, поэтому банные печи с открытой каменкой (если нет других вариантов) закрываются саркофагами из кирпича, над каменками ставятся дверки или даже стальные короба, превращающие их в закрытые.

Если же каменка открыта для огня, то она при этом может быть и закрытой от контакта с воздухом парилки. В этом случае у нее щелистое дно, сквозь которое проникает пламя. Это делается для ускорения передачи тепла камням внутри нее. Такая каменка называется проточной, поэтому воду в нее лить стоит только после того, как дрова прогорели (а если печь газовая – когда газ выключен), иначе часть стечет в топку. Печь с проточной каменкой называется «периодического действия». (Когда она закрытая снизу, то есть «глухая», печь будет «постоянного действия» – ей не страшна вода при подаче на камни.)

Камни в закрытой каменке проточного типа, как видите, прокопченые дымом

Кстати, печи «топи-мойся» – это как раз печи постоянного действия, часто еще снабженные баками для воды. Они так называются, потому что подтопка происходит во время мытья. Обычно это стандартные стальные печки из магазина или самоделки, в большинстве своем имеющие открытую каменку.

Достоинство – быстрый выход на режим, но режим этот – суховоздушный, сауна фактически. А когда начинают поддавать воду, получается опасная для сердца штука – высокая температура с высокой влажностью.

Сетка-каменка

Порой печи представляют собой упрощенную конструкцию без кожуха – это голая топка, помещенная в сетку из металлических полос или решеток. Пространство между топкой и сеткой предназначено для заполнения камнями. Именно они и выполняют роль кожуха и каменки, потому что на них подают воду. Причем кожуха с очень сильной конвекцией за счет щелей между камнями. Такие печи очень быстро нагревают парилку, что сделало сетки-каменки весьма популярными (это не говоря о том, что они еще и красиво смотрятся). Но, разочаруем любителей русской парилки, этот вариант предпочтительнее для сауны.

Сетка-каменка на трубу

Это уже вообще не каменка, но все же стоит упоминания. Дело в том, что дымоходные трубы сильно перегреваются, впустую унося тепло сгорающего топлива. Чтобы снизить теплопотери, на трубу надевается либо теплообменник для нагрева воды, либо теплоемкий материал, а что лучше камней в этом плане? Поэтому придумали сетки-каменки на трубу – они утяжеляют конструкцию, но позволяют парилке дольше держать тепло.

Закрытая каменка

Является обязательным атрибутом печи для русской бани. Представляет собой короб (с глухим или щелистым дном), расположенный внутри печки прямо над топкой. Внутри находятся камни. Для получения пара имеется дверка в корпусе печки, открывающая доступ к камням.

Альтернативой в русской парной может быть отдельный электрический парообразователь, но некоторые назвали бы это суррогатом.

Узнать больше о печах, где имеется закрытая каменка (с примерами), можно из этой статьи.

Стоит уделить и некоторое внимание тому, из какого материала сделаны банные нагреватели – из кирпича или металла. Других вариантов нет, но и эти весьма разнообразны в реализации

Устройство котла для бани

Перед тем как планировать сделать котел в баню, необходимо определиться с материалом для печи. Разработчики малогабаритного котла проектировали постройку корпуса топки и каменки из тонкой, всего 0.8 мм, листовой нержавеющей стали марки Х18Н9Т. Если будет использована легированная сталь с большим содержанием титана и марганца, то нужно будет заранее продумать, чем и как сварить котел для бани, подыскать сварочное оборудование типа плазменного резака или аргона. Выполнение сварочных работ на тонких листах нержавейки потребует опыта сварщика.

Совет! Если не удастся отыскать качественную нержавейку, то котел можно сделать и из конструкционной стали толщиной до 2 мм, с последующим нанесением жаростойкого покрытия.

Срок службы котла из нержавейки составляет до 12 лет, корпус из черного металла прогорает за 4-5 лет.

Конструкция котла состоит из следующих деталей:

Топочная камера представляет собой короб размером 800х350х600 мм, размер корпуса позволяет без ограничений транспортировать печку в багажнике легкового автомобиля;
Дымоход с пламегасителем. Из-за короткого хода пламени внутри топочной камеры котла из дымовой трубы потоком газов выбрасывает искры и угольки, поэтому для сохранности бани установка на котел промежуточной камеры считается обязательной;
Металлический двойной бак для горячей воды с трубопроводами и вмонтированным в топку котла теплообменником.

К сведению! В данном варианте для воды предусмотрен резервуар емкостью в 100 л. Этого более чем достаточно для обеспечения горячей водой как моечного отделения бани, так и заполнения системы отопления. В течение летнего периода в бане используют малоразмерный бак на 30-40 л.

Благодаря тонким стенкам котел прогревает помещение небольшой бани за 25-30 мин., при этом вода в баке греется до 70оС больше часа, поэтому зимой разогрев начинают с прогрева водяного запаса на малом огне. Это дает возможность удалить из помещения бани все запахи, оставшиеся от прежней помывки. После того как бак нагреется до температуры, при которой нельзя будет удержать ладонь на его поверхности, можно разводить огонь в печке на полную мощность. Стены из нержавейки не обгорают, поэтому даже при максимальной мощности работы котла запахов горелого металла в помещении бани не бывает.

Самодельные котлы в баню: используемые материалы, основные принципы сооружения и монтажа

Материалы

Котлы для парилки в русскую баню изготавливаются с использованием следующих инструментов:

сварочного аппарата;
болгарки, с отрезным кругом, предназначенным для работы с металлом.

О том, как изготавливаются самодельные котлы для бани из трубы или бочки, поговорим немного позже. Для начала следует рассказать о наиболее распространенном варианте из листового металла. Помимо него понадобятся:

небольшие отрезки арматуры и швеллеров – они нужны для изготовления внутренних перегородок;
толстый лист металла (минимум 0,5 сантиметра) – он необходим для производства колосников;
труба диаметром минимум 10 сантиметров;
навесы для дверей топки и поддувала;
краник для бака.

Критерии выбора и варианты изготовления печки в баню своими руками
