Печь с варочной плитой
В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.
Работа спорится, когда под рукой есть все необходимое.
Поэтому заранее купите следующие материалы и принадлежности:
- Полнотелый красный кирпич – 107 шт;
- Поддувальную дверку – 1 шт;
- Колосниковую решетку – 1 шт;
- Одноконфорочную чугунную плиту – 1 шт;
- Топочную дверку – 1 шт;
- Задвижку для трубы – 1 шт.
Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.
Подготовка раствора
Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.
Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.
Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.
Примерный прообраз печки
Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.
Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).
Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.
Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.
В рамке чугунной дверки есть четыре отверстия для проволоки, служащей для фиксации в кладке
Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.
Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

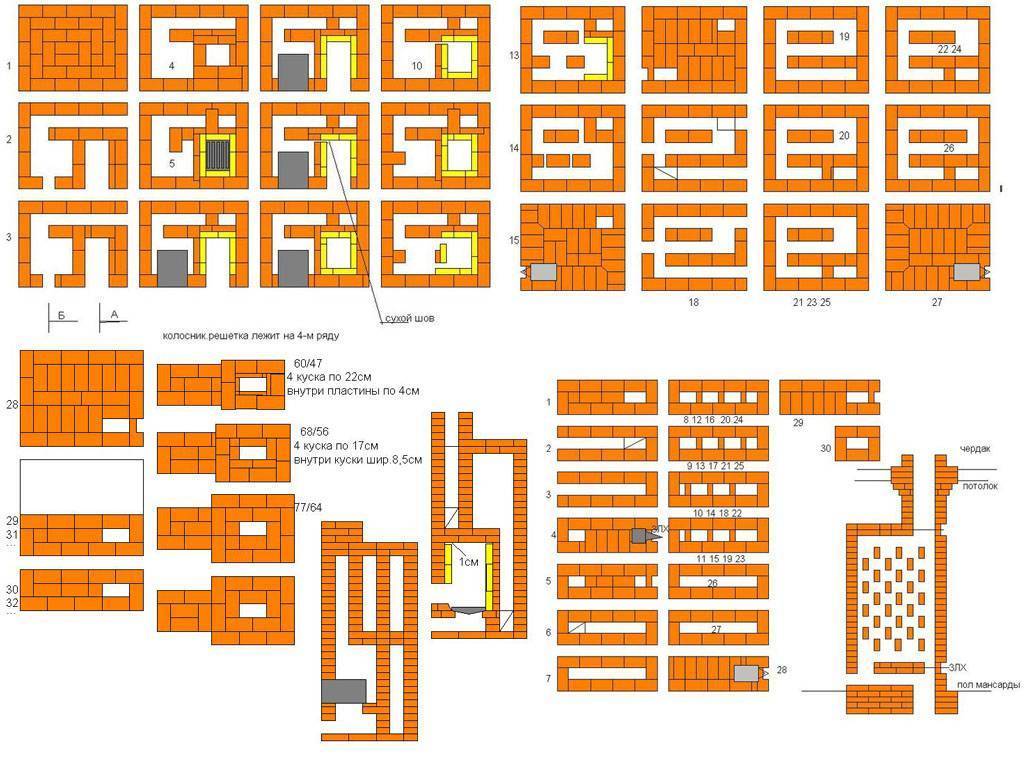

Схема порядовки с 1 по 8 ряд
Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.
Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины
Это важное условие для обеспечения хорошей тяги

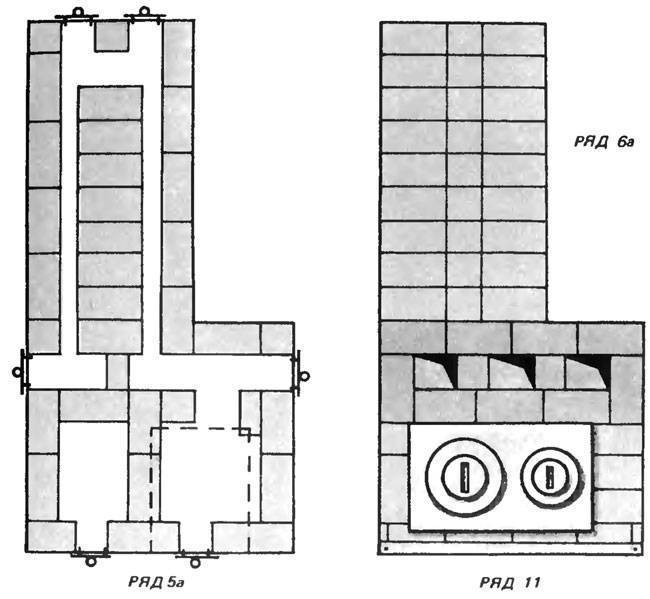

Схема порядовки с 9 по 11 ряд
Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.
Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.
На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.
12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.
Тонкости приготовления раствора
Не каждому известно, что для кладки печей используется особый раствор, не похожий на тот, с помощью которого выкладывается каркас дома. Каждый мастер считает своим персональным секретом приготовление раствора. Он должен быть мягким, хорошо закрепляться, после высыхания не трескаться, чтобы не пропускать дым.
Не любая глина подойдет для кладки. Нужно найти «жирную» породу, чтобы обеспечить эластичность и не получить трещин. Измельчить глину можно одним из способов, который заключается в том, что она предварительно вымачивается. Затем натирается на сетке с ячейкой не крупнее 5 мм.
Готовый раствор для кладки кирпичей
Необходимо запастись тремя небольшими тарами для приготовления пробных замесов. Возьмите разное количество песка и добавьте воды для достижения нормальной консистенции. Из получившегося раствора слепите несколько пробных лепешек и оставьте сушиться на 2-3 дня. Затем исследуйте получившиеся образцы на предмет трещин и прочности. Самый оптимальный вариант составит рецепт приготовления раствора.
Полезно знать: Металлические камины для дома работающие на дровах: чугунные, железные, стальные
Альтернативой песку выступает шамотная смесь. Она применяется в том случае, если при кладке задействован шамотный кирпич. Оценить готовность и консистенцию раствора можно с помощью кельмы.
Проведите ею в горизонтальной плоскости, сдвинув часть массы вбок. Если углубление от кельмы сразу пропадает, то раствор получился жидким. Его не нужно разбавлять, а следует оставить на определенное время, чтобы дать жидкости испариться. Не забудьте при этом его перемешивать. Не подойдет и кардинально противоположный вариант, когда след от сдвига разрывается. Это свидетельствует о том, что воды мало и ее следует добавить.

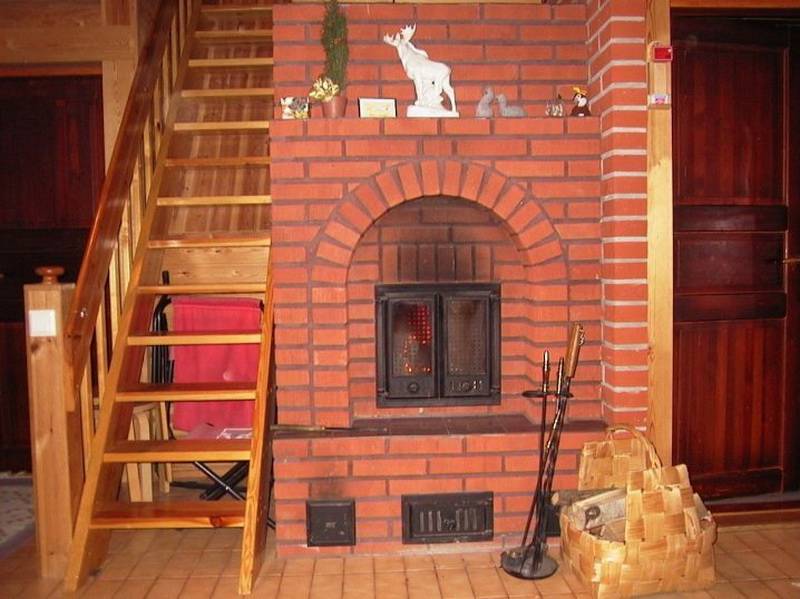

Оригинальное сооружение с камином внутри
Конструкционные и функциональные особенности
Главным преимуществом печи шведки из кирпича является компактность – даже «малютки» справляются с обслуживанием жилых помещений. В этой модели продукты горения доставляются к трубе посредством канального дымохода. Колпаковые элементы, расположенные над сушильной камерой и топкой, отвечают за теплообмен. Если обустраивается печь шведка с духовкой, последнюю располагают на одном уровне с топкой, что обеспечивает быстрое разогревание.
Выполнить печь шведку своими руками можно и без профильной квалификации, требуется лишь аккуратность
Варочная поверхность
Печь шведка с плитой – это традиционная конфигурация, здесь предусмотрено внедрение толстой пластины из чугуна, в которой присутствуют 2 закрывающиеся конфорки. Обычно такие плиты имеют стандартные габариты 410х710 мм. Высота топки варьируется в пределах 280-330 мм, ширина – достигает 350 мм, длина – в рамках 550 мм.
Система газоходных каналов
Каналы могут быть горизонтально или вертикально ориентированными, дым, проходя по ним, разогревает конструкцию, от ее стенок отапливается помещение. Это экономичная и высокоэффективная система: тепло, которое в обычных русских печах просачивается сквозь трубу, здесь направляется непосредственно на обогрев.
Если в отопительной печи шведке газоходные каналы имеют горизонтальную направленность, стенки сооружения более равномерно прогреваются. Но в этом случае в систему придется внедрить больше прочистных отверстий с литыми дверцами, что повысит конечную стоимость кладки.
Вертикально расположенные каналы могут превосходно функционировать и с одним техническим люком, но здесь возникает другая проблема – неравномерное нагревание печи. Щиток в первом канале, в который сразу направляются продукты горения, быстрее становится горячим, по сравнению с третьим (выходным). То есть в одной комнате может быть прохладнее, чем в другой.
Колпаковый тип устройства работает с одним прочистным окошком, поверхность печи равномерно прогревается, к тому же для возведения потребуется меньше кирпича. Агрегат остывает медленнее, так как в верхней части колпаков сохраняется тепло, а продувание из дверец выполняется лишь по центру.
Духовой шкаф
Большой объем шкафа позволяет готовить широкий ассортимент блюд, он удобен в использовании. Духовку изготавливают из литого чугуна, здесь не приемлемы жестяные или листовые вариации, она понадобится не только для выпечки – особая конструкция способствует быстрому прогреванию помещения сразу же после растопки, если распахнуть дверцу.
Духовка в шведской печи изготовляется из чугуна
Короб по габаритам сопоставим с размерами топки, он монтируется в непосредственной близости, но так, чтобы не иметь прямого контакта с пламенем. Оптимальная толщина стенок духовки – 4-6 мм.
Удобные пристройки – лежанка и камин
Часто отопительное устройство с лицевой или оборотной стороны оснащают камином (то есть он будет заложен либо в кухне, либо в гостиной). Дымоход может быть объединенным или раздельным. В первом случае образуется единая конструкция, ее легче собрать, материала нужно немного. Но топить можно будет либо печь, либо камин. Раздельные дымоходы не столь экономичны при возведении, но они позволяют одновременно использовать оба способа отопления.
Весьма востребованы печи шведки с лежанкой. Это приспособление собирают с обратной стороны агрегата, его стандартная длина – 7 кирпичей, ширина – 3 кирпича. Дымовые каналы, проходящие внутри, при открывании определенных задвижек нагревают этот подиум. Обычно такие модели печей не оснащают духовым шкафом.
Вспомогательные полки и ниши
С лицевой стороны в шведские модели встраивают 2 крупные полки, обе располагаются выше варочной плиты. Нижняя полка нагревается сильнее, верхняя использует только теплоотдачу кирпича. Если закрыть проем ниши деревянной или металлической дверцей, образуется своеобразная низкотемпературная духовка.
Вспомогательные полки и ниши в шведской печи часто используют для сушки ягоды и грибов
В простых моделях используют прямые горизонтальные перекрытия. Интереснее смотрятся арочные конструкции, способные стать изюминкой интерьера, хотя они и сложны в сборке, повышают расход материалов.
Разновидности печных конструкций
Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.
По своему назначению, печи делятся на следующие виды:
- отопительные;
- варочные;
- многофункциональные;
- комбинированные.
Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.
В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:
- топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
- зольника, где собирается пепел;
- дымохода.
В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.
В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.
Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.
По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.
Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.
Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.
Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.
Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.
Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.
Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).
- Отопительно-варочная печь относится уже к многофункциональным конструкциям.
Это более сложный в реализации проект, так как он состоит из:
- топочной камеры;
- дымохода;
- зольника;
- варочной поверхности;
- духового шкафа.
Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.
В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.
Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.
Печь с сушильной камерой
Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.
Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.
Лежанка для печи
Печка с лежанкой делается по тому же принципу, что и другие кирпичные печи. Для начала нужно определиться с габаритами и местом расположения, подготовить соответствующие чертежи, по которым будет осуществляться возведение конструкции. За основной материал лучше взять огнеупорный керамический кирпич высокой пробы, его количество необходимо рассчитывать, исходя из порядовки.
При планировании лежанки нужно учитывать, что её оптимальная высота — 90см. Так будет происходить качественный прогрев нижней зоны помещения, к тому же людям разного роста будет комфортно располагаться на лежанке. При конструировании лучше отдать предпочтение колпаку, а не канальному дымоходу — это будет способствовать увеличению длительности остывания конструкции.
Печные комплексы барбекю
Комплекс барбекю
Комплексы барбекю включают в себя от двух и больше печей для приготовления пищи, таких как мангал, печь под казан, хлебная печь, русская печь, помпейская печь, коптильня. В комплекс часто добавляют столешницу из кирпича с мойкой или без нее.
Мангал
Мангал предназначен для приготовления шашлыка и жарки мяса на гриле и вертеле. Топка мангала (шашлычная зона) обычно шириной 760-1020мм, глубиной 500-600мм. Габариты всего мангала — от 1270х1020мм до 1780х1170мм в зависимости от ширины топки и подведения дымоходов, других печей комплекса. При желании мангал можно оборудовать встраиваемым мангальным ящиком и вертелом с электроприводом.
Печь под казан
Печь под казан — печь с круглой топкой и чугунной плитой с наборными кольцами для установки казана. В этой печи также можно жарить шашлык подвешивая шампура вертикально через отверстие в плите. Габариты печи 890х1020мм.
Русская печь
Русская печь в комплексе барбекю имеет несколько уменьшенные размеры. Варочная камера закрывается заслонкой или герметичной дверкой. Габариты печи 1270х1270мм.
Хлебная печь
В хлебной печи дрова сжигаются в топливнике разогревая варочную камеру, расположенную над топливником (в отличии от русской печи, где дрова закладывают в саму варочную камеру). Габариты печи 1020х1020мм.
Помпейская печь
Помпейская печь — европейский вариант русской печи, где варочная камера имеет форму круглого свода — купола. Кроме приготовления обычной еды в помпейской печи удобно выпекать пиццу. Габариты печи 1500х1500мм при диаметре купола 900мм.
Коптильня горячего копчения
Коптильня бывает 2-х видов: горячего и холодного копчения. В коптильне горячего копчения коптильный шкаф расположен над огнем. На разогретое дно шкафа насыпается древесная щепа и происходит копчение при повышенной температуре. Коптильный шкаф заказывается из нержавейки, размером в среднем 500х500х800мм. Габариты коптильни 890х890мм.
Коптильня холодного копчения отличается тем, что коптильный шкаф расположен на расстоянии до метра от огня и копчение происходит от холодного дыма на протяжении длительного времени ( до 2-х суток), из-за чего редко такие коптильни работают на дровах, неудобно поддерживать тлеющий огонь длительное время.
Конструкция русской печи
Любая ошибка, допущенная в процессе строительства, приводит к тому, что всю конструкцию приходится переделать заново. Помочь в этом деле сможет схема кладки русской печи, которая прилагается к чертежу и бывает самой разной.
С учетом размеров эти отопительные агрегаты делят на мини, средние и большие. Ими пользуются для обогрева, приготовления еды. Они непременно имеют лежанку. Чтобы самому их построить, нужно изучить, как устроена русская печь.
Если посмотреть на схему традиционной конструкции, можно увидеть, что она состоит из:
- подпечья, используемого для сушки дров, его делают не всегда;
- холодной печурки для хранения кухонной утвари, ее также может не быть;
- шестка — ниши, находящейся перед горнилом. В нее помещают варочную плиту. В случае, когда плита располагается в ином месте, в шестке держат еду, чтобы она была теплой;
- пода – дна горнила. Его сооружают с небольшим наклоном в направлении входа в камеру, чтобы легче двигать посуду, имеющуюся в ней.
- горнила или варочной камеры, используемой для жаростойкой посуды и закладки топлива. Свод камеры аналогично делают с незначительным уклоном в сторону входа. За счет такой конструкционной особенности горячий воздух собирается под потолком, благодаря чему прогревается лежанка на печи и боковые стенки;
- щеки – передней стенки горнила;
- устья печи – отверстия между щеками;
- перетрубья – ниши, над которой начинается дымоотводящая труба;
- вьюшки – окна с дверцей, которое служит для перекрытия дымохода. Посредством него можно добраться до заслонки, регулирующей тягу;
- лежанки, расположенной сзади дымохода над горнилом. Когда работает печь, она прогревается.
На схеме кладки русской печи с плитой можно видеть разные отделы. Их наличие позволяет не отапливать все помещение летом, а пользоваться исключительно варочной плитой. В результате в доме поддерживается приятный микроклимат и сокращается расход топлива. В зимние морозы в печке прогревают все отделы, и тогда не только нагревается духовка, вода и плита, но и сам дом.
До того, как сложить русскую печь своими руками, выполняют ряд подготовительных мероприятий, которые начинают с выбора ее месторасположения.
Традиционная
Традиционная конструкция русской печи
Русская печь состоит из:
- Подпечье. Оно необходимо для сушки и хранения дров.
- Холодная печурка — это маленькая выемка для хранения посуды.
- Шесток — это небольшое пространство перед горнилом, оно предназначено для горшка.
- Под — это пол так называемой варочной камеры. Он имеет небольшой уклон к устью, для того чтобы было удобнее двигать тяжелую посуду. Его нужно хорошо отшлифовать.
- Варочная камера, либо горнило — это место, куда ложатся дрова, и готовится еда. Свод камеры также имеет небольшой уклон спереди. Следовательно, под потолком горнила накапливаются горячие газы, которые прогревают всю печь, а также лежанку.
- Перетрубье — это камера, находящаяся над шестком. Над ним находится дымоход.
- Самоварник — это отверстие, которое идет в дымоход и предназначено для того чтобы «подключать» трубу самовара. Данное устройство необязательное для русской печки.
- Вьюшка — это дверца, которая перекрывает полностью дымоход.
- Лежанка — это горизонтальная поверхность, которая расположена позади дымохода. На ней можно хорошо спать.
Современная
Самой распространенной в наше время считается усовершенствованная русская печка. Она отличается в прогреве так называемой подтопочной частью, благодаря этому обогрев жилой площади становится комфортным. Приготовление еды в ней удобнее, так как летом, когда отапливать дом не надо, она работает просто как варочная плитка. Сжигание дров происходит в небольшом топливнике, а образующиеся газы уходят прямиком в дымоход, тогда как в зимнее время они проходят абсолютно через все каналы для нагревания печки. Кроме этого, в такой конструкции есть водогрейный бак, именно они чаще всего встречаются в сельских домах. Она отапливает помещение площадью около 35 кв. м.
Устройство современной печи
Правильная эксплуатация
Для верного и безопасного использования устройства, требуется соблюдать следующие правила:
- Внимательно следить за состоянием дымохода, вовремя прочищать его от золы.
- Перед каждой растопкой проверять качество тяги — это поможет предотвратить поступление дыма в помещение.
- Если печь долго не использовалась, проводится тщательный осмотр на наличие повреждений и трещин.
- Нельзя топить печь в состоянии алкогольного опьянения или при сильной усталости, не рекомендуется оставлять маленьких детей одних поблизости от топящейся печи.
Точная постройка и соблюдение всех правил эксплуатации обеспечат качественную работу печи, эффективный обогрев дома, приготовление вкуснейших традиционных блюд.
Достоинства и недостатки шведки
Советы профессионалов! Рекомендуют учитывать все хорошие качества перед установлением и строением отопления.
Преимущества:
- Дополнительные функции. Можно сделать печи с духовкой и варочными поверхностями. Ставят водогрейные баки, лежаки, камины. Изменения в стройке конструкции не влияют на процесс топки.
- Чтобы добавить дополнительные функции, необходимо детально просчитывать схему, чтобы печь правильно работала.
- Компактная в применении, небольшие габариты по площади.
- Для маленькой печи потребуется небольшое количество материалов. Поэтому конструкция экономная.
- Можно устанавливаь на любом этаже дома, а не только на первом.
- КПД не зависит от высоты. Такое преимущество проверено практикой.
- В основном конструкции тонкостенные, с оптимальными формами. Устойчивы к термическим ударам, перепадам температуры. Благодаря такой устойчивости существенно снижается риск тепловой деформации.
- Для создания топочной части используют высокопрочный, жароустойчивый кирпич. Дымоотводы можно выкладывать в любом положении.
- Газоотводная труба отличается простой конфигурацией. Это способствует равномерному распределению температуры. Такая особенность позволяет устанавливать водонагревательные баки и другие дополнительные элементы.
- Тонкостенное устройство быстро нагревается и медленно остывает. Тепло в помещении распространяется постепенно. Можно полностью загружать печь, и сразу приступать к топке после летнего сезона.
Основные недостатки:
- Действие постоянное, не зависит от высоты устройства. Но она не большая и составляет максимум 55%, поэтому русские печи здесь имеют преимущества.
- Основной режим работы – тление, быстро не сгорает. Для использования подходят любые виды топлива, преимущественно те, что медленно горят. Например: брикеты, хворост.
- Каналы, размещены внутри, имеют недостаток – после нагревания приводят к мгновенному остыванию, если вьюшка будет открыта. Это приводит к возникновению обратной тяги.
- Нельзя топить слишком часто. Медленное тление уменьшает угарного газа. Классические национальные печи в этом случае будут более безопасными.
- При правильной эксплуатации устройство имеет больше преимуществ, чем недостатков. Построить его своими руками сможет каждый человек. При этом необходимо строго соблюдать чертежи.
