Как сделать пеллетную горелку

Изготовление пеллетной горелки

Пеллетные установки часто игнорируются покупателями из-за их дороговизны по сравнению с газовым и электрическим оборудованием, при этом проблема решается путём изготовления устройства в домашних условиях.

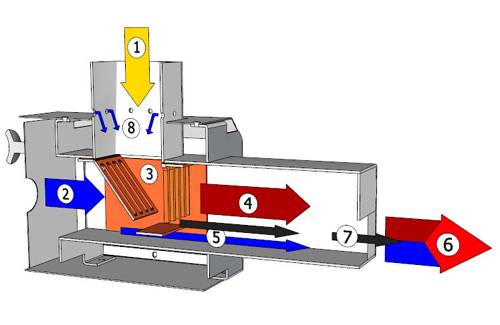

Общая схема для самостоятельного изготовления пеллетной горелки

Камеру сгорания можно обустроить из трубы квадратного или круглого сечения. Отдавать предпочтение лучше жароустойчивой стали, способной противостоять повышенным температурам, толщина стенок должна быть не меньше 4 мм.

Крепление самодельной установки к котлу производится фланцевой пластиной, изготовленной из жаропрочной стали толщиной от 3 мм.

Контейнер для подачи топлива в камеру сгорания можно приобрести либо изготовить своими руками. Самый оптимальный вариант – сразу делать установку, в которой топливо будет подаваться автоматически. Для этого в приобретённую трубу нужного диаметра помещаем шнек. Вращение устройства будет производиться за счёт подшипника, редуктора и двигателя, работающего на низких оборотах.

Дополнительно в магазине приобретается вентилятор, который будет нагнетать воздух. Вентилятор закрепляется на пластине, которая изготавливается в зависимости от размеров и конструкции дверцы используемого в вашем доме котла.

Важно также побеспокоиться о регулировке количества поступающего топлива и объёма нагнетаемого вентилятором воздуха, иначе самодельное устройство будет работать нестабильно. В домашних устройствах регулировка силы подачи воздуха и количества пеллетов производится в ручном режиме. Данный способ неудобен из-за того, что требует постоянного присмотра за горелкой

Данный способ неудобен из-за того, что требует постоянного присмотра за горелкой.

Для автоматизации приобретается электрический элемент накаливания и фотодатчик. Первое устройство производит розжиг пламени в случае, если пеллеты погасли, также регулирует включение устройства. Фотодатчик следит за появлением пламени: если пламя стабильное, датчик передаёт сигнал на элемент накаливания для прекращения розжига.

Для автоматизации системы также приобретается датчик заполнения. Он будет оповещать электронную начинку устройства о степени заполнения камеры сгорания пеллетами.

Пеллетные горелки – современное оборудование для котлов, которое позволяет повысить экологичность процесса и снизить затраты на топливо. При этом само оборудование в магазине имеет высокую стоимость. Для базовых бытовых нужд лучше отдавать предпочтение самодельным устройствам, работу которых при необходимости можно автоматизировать.

2 Преимущества и недостатки

Составить грамотно схему и знать устройство агрегата недостаточно для полноценного взвешенного решения создать самодельную печь, работающую на прессованных отходах из древесины. Необходимо также учесть все достоинства и недостатки конструкции.

К основным положительным моментам можно отнести:

• особенную экономичность, так как не требуется использование дров или угля;
• высокий коэффициент полезного действия, выше можно встретить лишь у газовых печей;
• высокую теплотворность пеллетов;
• невысокую стоимость топлива;
• полную безопасность в эксплуатации;
• возможность полной автоматизации процесса;
• отсутствие необходимости участия человека, так как автоматика контролирует и подачу топлива, и температурный режим;
• долговечность и надёжность.

К преимуществам можно отнести и такую особенность печей на пеллетах, как отсутствие неприятных запахов и чёрного дыма, что делает конструкцию экологичной.

Но есть у подобных агрегатов и неприятные стороны, которые также нужно учесть при составлении схемы отопительного оборудования.

• высокая стоимость комплектующих импортного производства для самостоятельной сборки печи;
• ввиду того что производство древесных гранул не очень развито, появляется сложность с покупкой топлива;
• для автоматизации процесса придётся дополнительно учесть расходы электроэнергии, так как всё оборудование автоматики работает на электричестве.

При остановке агрегата на время более 10 часов, необходимо проводить новую настройку.

Также придётся подумать и об источнике питания. Во избежание непредвиденных отключений электроэнергии лучше будет установить автономный генератор.

Принцип работы и особенности конструкции

Основной принцип работы агрегата – сочетание шнековой технологии и запального механизма, гарантирующего быстрое воспламенение. Схема пеллетного котла включает в себя эти особенности и предполагает, что процесс сжигания гранулированного топлива сопровождается принудительным поступлением воздуха, именно поэтому в ней присутствует вентилятор. Принцип работы предполагает, что автоматика розжига срабатывает только после того как топливо хорошо разгорится. Непосредственно в процессе горения брикетов образуются горячие дымовые газы. Выходя из топки, они попадают в теплообменник, где передают 95% выделившегося тепла.

Общая схема

Дальнейшая работа проходит так:

• продукты горения поступают в зольник,
• автоматическая подача воздуха позволяет поддерживать оптимальные параметры котла по выработке тепла (участие человека в этом процессе не предусмотрено).

Настройка и последующее за ней управление может производиться, если возникнет такая необходимость, с помощью вмонтированного пульта ДУ. Возможность установки максимальных для данного помещения и минимальных температурных значений позволяет обеспечить стабильную поддержку оптимальной для него температуры.

Особенности работы печи – при достижении максимальной температуры для агрегата дальнейшая подача топлива автоматически прекращается. Новое поступление становится возможным только после того, как температура упадет до минимальных показателей. Также к особенностям конструкции следует отнести:

• камера сгорания небольшая,
• до 72% теплосъема проходит в конструкции,
• средняя температура удаляемых в процессе воздействия пламени газов, составляет 1500,
• горелки объемного типа за счет чего достигается высокий показатель КПД (до 96%),
• некоторые агрегаты могут быть оснащены контуром горячего водоснабжения (дополнительное отопление в доме).

Выделяют 3 основных типа оборудования:

1. пеллетные котлы, предназначенные для гранулированного топлива, произведенного из древесины,
2. комбинированные печи/котлы, способные короткое время работать на дровах или угле,
3. Универсальные по использованному топливу пеллетные котлы (горелки) – для них подойдет любой вид твердого топлива.

Как сделать пеллетную горелку своими руками

Помимо дров и угля есть другие виды твердого топлива, доступные многим домовладельцам. Это древесные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое топливо классическим способом неудобно и малоэффективно.

Получить больше тепла и автоматизировать процесс можно, установив на котел специальное горелочное устройство. Последние имеются в продаже, но они приспособлены для работы на пеллетах.

Чтобы сжигать шелуху и мелкие опилки, потребуется дополнительное устройство, одно из решений — пеллетная горелка, изготовленная своими руками.

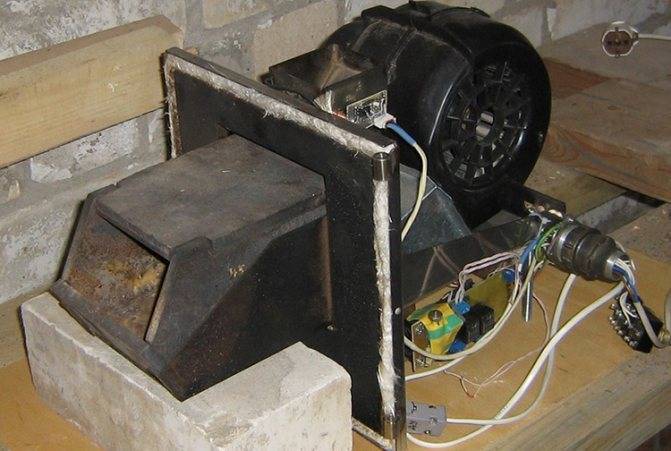

Пеллетная горелка своими руками

Строение изделия и назначение его элементов

Задача любого горелочного устройства – создать мощный ровный факел пламени для нагрева водяной рубашки котла, интенсивность которого можно регулировать.

В этом отношении конструкция пеллетной горелки преследует ту же цель и представляет собой небольшую камеру сгорания в виде аэродинамической трубы, в которую подается топливо и нагнетается воздух.

Для подачи гранул или шелухи используется шнековый конвейер, а топливо в него попадает из загрузочного бункера. Объем последнего определяет длительность работы установки. Воздух в зону сжигания поступает принудительно от вентилятора – нагнетателя.

Шнековый конвейер

Камера сгорания может быть как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она проще в изготовлении.

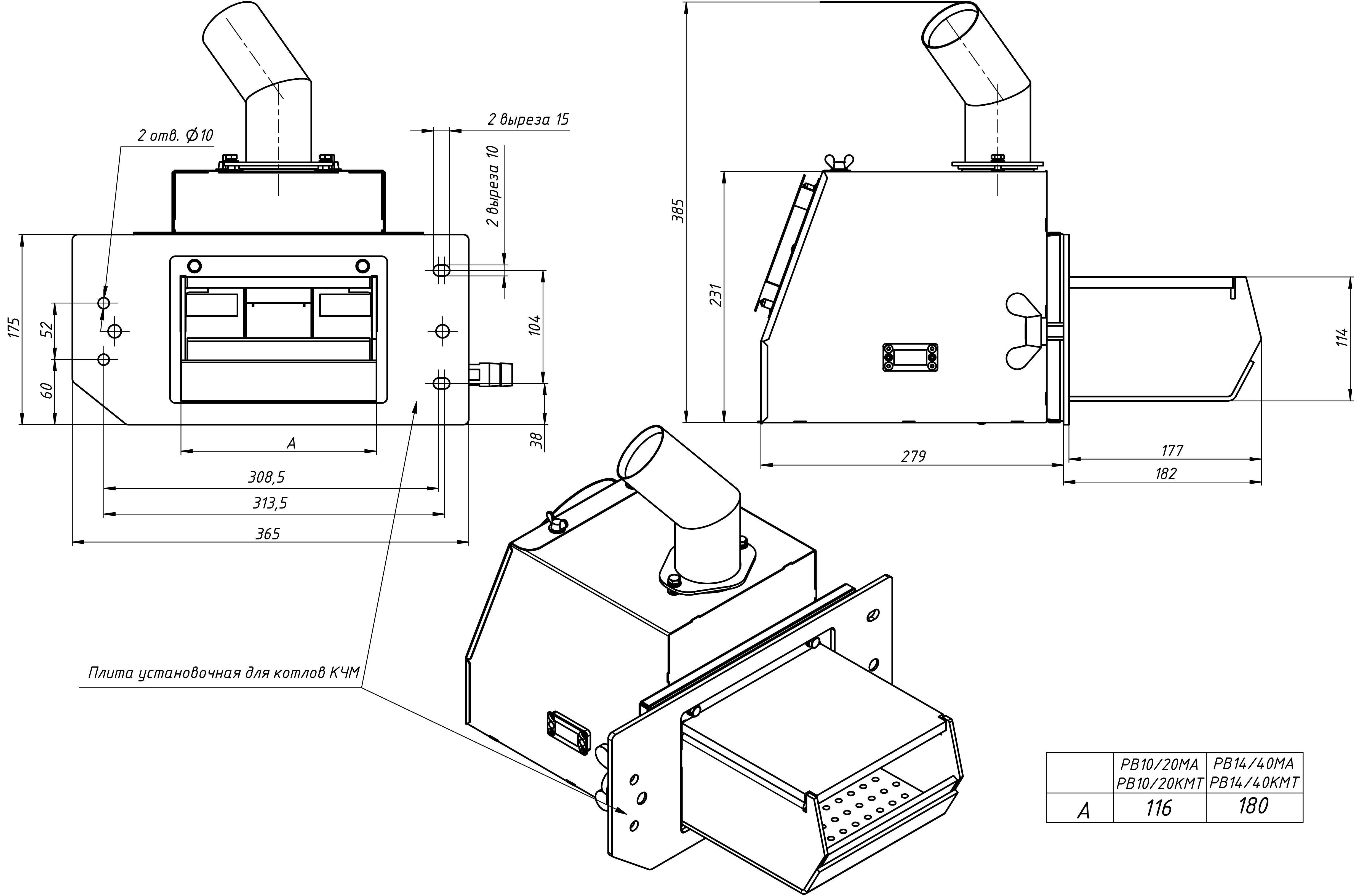

Если рассмотреть чертежи конструкции пеллетной горелки, то в камере круглой формы надо установить плоский поддон для горящего топлива, а сама она прикреплена к фланцевой плите, которая прилегает к фронтальной плоскости котла снаружи.

Наружная часть устройства состоит из шнекового конвейера с верхним входным патрубком, через который внутрь попадает топливо из бункера. Второй элемент – это вентилятор, установленный под шнеком и подающий воздух в нижнюю часть камеры.

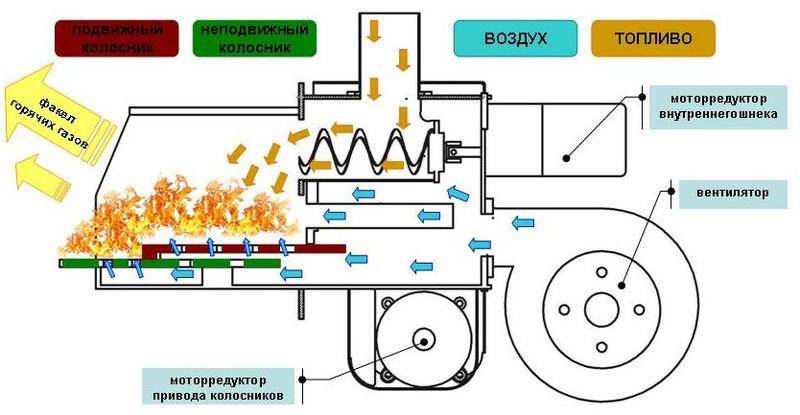

Механизм пеллетной горелки

Сыпучие виды твердого топлива после сгорания образуют очень мало отходов в виде летучего пепла, поэтому устройство пеллетной горелки предусматривает ее самоочищение от потока воздуха, подаваемого нагнетателем. В результате весь пепел скапливается в зольнике, который нужно чистить не чаще 1 раза в неделю.

Описание рабочих режимов

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой.

В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления.

Разобраться в работе устройства поможет схема пеллетной горелки.

https://www.youtube.com/watch?v=pkvWhUl1Nws

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

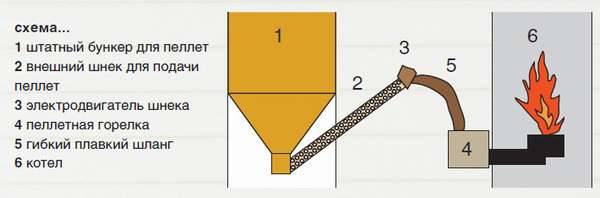

• Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
• Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм.

Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место.

Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

Детали пеллетной горелки

Безопасная эксплуатация

Инструкция по безопасной эксплуатации котла — основа для оперативного персонала, без ее изучения и практического применения, люди к обслуживанию любого котла не допускаются, то есть для безопасности оборудования и людей, нужны не только теоретические знания у оперативного персонала, но и практика.

Для собственников которые решили установить у себя дома, подобное высокотехнологичное оборудование практическое руководство по работе с пеллетным котлом оказывает организация, которая отвечает за монтаж и наладку оборудования.

Как правило, в обязательные разделы по эксплуатации пеллетного котла включаются следующие разделы:

• обслуживание бункера, заполнения топливом;
• запуск и остановка котла через блок управления;
• регулировка процесса горения, подача воздуха;
• подключения котла в работу в режиме отопления и ГВС;
• диагностика работы узлов котлоагрегата: топливо, дымоотвод, воздухоподача, температура и давления теплоносителя на входе и выходе из котла, водный режим;
• техническое обслуживание котла: механическая очистка и удаление золы;
• текущий и капитальный ремонт.

Пеллетная горелка, изготовленная собственными силами — это единственный на сегодня эффективный способ оптимизации индивидуальной системы теплоснабжения дома, особенно если в качестве источника тепловой энергии используется твердотопливный котлоагрегат.

Данное устройство дает возможность отапливать жилье с самыми высокими КПД для данной категории котлов.

Новое – переделанное старое

Схема гранулятора для пеллет.

Есть и более простые и дешевые способы сделать конструкции, работающие на пеллетах. Например, переделать обычный дровяной котел не составит труда. Для этого вам понадобится: собственно дровяной котел; небольшая лопата или совок; металлическая корзина для пеллет или решетка из перфорированного уголка, для изготовления необходимо:

1. Перфорированный профильный лист или уголок 20×20,
2. Дрель,
3. Сварочный аппарат, электроды.

Не стоит думать, что можно просто засыпать пеллеты в котел вместо дров, и они будут гореть. Нет, в этом случае воздух не будет поступать внутрь насыпи, и вместо эффективного сгорания гранулы будут бесполезно тлеть. Поэтому нужна такая конструкция, которая позволит воздуху равномерно поступать внутрь насыпи гранул.

Простое и очень эффективное решение этому – небольшая решетка размером 25×25 см. Тут вы можете воспользоваться одним из вариантов на выбор:

1. Сварить корзину размером примерно 25×25×10 см из перфорированного профилированного настила, размер корзины определяется размером топочной камеры. К днищу корзины можно приварить две опоры из уголка 40×40, но можно их установить стационарно в топочной камере.
2. Сварить решетку из перфорированного уголка 25×25 с размером отверстий 8-10 мм, такой уголок можно изготовить самому, просверлив отверстия в полках и вершине уголка из нержавеющей стали с шагом 50 мм. Решетка должна свариваться так, чтобы уголки были расположены вершиной кверху. Для изготовления решетки понадобится 10 отрезков уголка длиной 20-25 см.

Как это сделать:

1. Расположить три отрезка параллельно с расстоянием примерно 10 см, на них перпендикулярно уложить следующие три отрезка.
2. Прихватить точечной сваркой.
3. Установить следующий ряд из двух отрезков, расположив их параллельно первому ряду уголков, но со смещением относительно них, прихватить точечной сваркой.
4. Аналогичную операцию проделать с оставшимися двумя отрезками уголков, установив их параллельно уголкам второго ряды, но со смещением, прихватить сваркой.

Очистите дровяной котел от пепла и древесных остатков. Удалите все решетки, колосники и другие вставки. Поместите гранулы в корзину и вставьте ее в дровяную печь так, чтобы она находилась в передней части топки, однако дверца при этом должна свободно закрываться

Если часть гранул будет просыпаться, не обращайте на это внимание

Откройте вентиляционные отверстия и дымоход полностью для создания воздушного потока. Разожгите огонь в топке и закройте дверцу после того, как пламя установится. Отрегулируйте тягу с помощью вентиляционных отверстий, когда верхний слой гранул разгорится достаточно. Если происходит избыточное выделение дыма, нужно увеличить вентиляционное отверстие.

Почему горелка?

Пеллеты можно загрузить в обычную печку и поджечь, они сгорят. Также сгорят и в печи либо котле длительного горения. Но зольность составит в лучшем случае 20%, а может быть и все 60% (!). Поэтому при сжигании пеллет широко применяется предварительный пиролиз массы топлива; в таком случае зольность будет 2-5%. Но загружать пеллет в пиролизную печь или котел смысла нет: в устройстве со сжиганием пиролизных газов в отдельной камере они закоксуются, спекутся, и отход топлива будет еще больше, плюс внеплановая чистка и/или ремонт котла. Поэтому пеллеты сжигают в специальных горелках, где зоны пиролиза и формирования факела горящих газов частично перекрываются. Конструкция горелки выходит в принципе несложная. Как сделать простейшую пеллетную горелку, см. напр. видео:

А стоит ли?

Экономически самостоятельное изготовление запасной пеллетной горелки имеет полный смысл, т.к. цены достаточно надежных брендовых изделий начинаются где-то от $500, если речь идет о полуавтоматической горелке, требующей ежедневного ухода; такая будет пригодна в качестве запасной. А за автоматизированный комплект оборудования для отопления пеллетами, требующий похода к нему раз в неделю для догрузки топлива, придется выложить от $3000.

Изготовление пеллетного котла своими руками

Разберемся, как сделать пеллетную горелку своими руками. Для самостоятельного изготовления горелки может использоваться разное конструктивное исполнение, которым будут обуславливаться основные технические характеристики оборудования, а также принцип его действия. Нужно учитывать, что объемную стальную и чугунную горелку требуется устанавливать непосредственно в топку котла.

Работоспособность шнекового механизма обеспечивается электрическим двигателем. Длина стандартного шнека не должна превышать два метра, что позволит минимизировать риск скопления древесных опилок и предотвратит необходимость часто выполнять очистку участка подачи топлива.

Удобным является оснащение данного узла температурным датчиком, осуществляющим контроль перегрева кожуха и своевременное срабатывание автомата на подачу пеллет в топку.

Пеллетная горелка

Особого внимания требует конструкция бункера, имеющая непосредственное значение для расчёта продолжительности работы отопительного оборудования в автономном режиме. Допускается монтаж дополнительного шнека, позволяющего значительно продлить время бесперебойной работы отопительного котла без дозагрузки топлива и участия оператора.

В некоторых случаях специалисты рекомендуют заменить отдельную бункерную коробку обычной упаковкой пеллет, которая надежно фиксируется на устройстве посредством специального дополнительного штатива.

Пеллетная горелка с принудительным забором

Данной устройство является одним из лучших, если говорить о пожаробезопасности в доме. Представитель – пеллетная горелка Теплодар. Минусом является высокая стоимость горелок, достигающая 3000$. Горелка имеет несколько механизмов, обеспечивающих подачу пеллет внутрь. Один механизм задействует шнек, а другой – пневматическую систему. Безопасность изделия в том, канал проходит снизу (по нему перемещаются пеллеты). Пламя будет двигаться в обратном направлении, поэтому в бункер он не проберется.

Обратите внимание! Топливо подается порционно и не остается в канале, по которому двигаются. Еще одно преимущество в том, что конструкции с пневматической системой оборудуются большими бункерами

Их можно загружать 1 раз в месяц

Их можно загружать 1 раз в месяц

Еще одно преимущество в том, что конструкции с пневматической системой оборудуются большими бункерами. Их можно загружать 1 раз в месяц.

Что касается шнековых подающих механизмов, то они имеют два основных узла. Первый – шнек. Он забирает пеллеты из бункера, высыпая их в другой механизм. Другой шнек поднимает их прямо в горелку. Даже так возгорание возможно, так как топливо остается по всей длине шнека. Для защиты инженерами создается еще один узел, подходящий из материала к горелке. Он плавится и самозатухает. Это своего рода предохранитель, отсекающий огонь.

Недостатком подобных механизмов является то, что они зависимы от электричества. Без него подача пеллет прекращается, а что еще хуже, отопительная система может пострадать. Подавать питание нужно на два электродвигателя. В случае когда электроэнергия стабильна и не пропадает, то можно докупить надув воздуха. С ним сгорание пеллет будет лучше, как и КПД.

Особенности оборудования

Как и любое отопительное оборудование, аппараты, работающие на пеллетах, имеют свои преимущества и недостатки.

Преимущества

Свою популярность пеллетные нагреватели приобрели благодаря следующим свойствам:

• пожаробезопасность;
• автоматический режим работы, позволяющий осуществлять подачу топлива и зажигание горелки без привлечения людей;
• низкие эксплуатационные расходы;
• высокий КПД;
• длительный период эксплуатации;
• возможность автономного отопления дома.

Недостатки

Отрицательные моменты связаны с такими особенностями:

• большие габариты оборудования могут создать определенные трудности при выборе места для их установки;
• возможные сложности с закупкой топлива;
• высокая стоимость.

Пеллеты

Различные отходы лесозаготовительных или деревообрабатывающих предприятий, реже агропромышленных комплексов, спрессованные в цилиндрические мини-брикеты, являются новым видом твёрдого топлива – пеллетами. Для их производства используются опилки и мелкая стружка, ветки, кора, листья и хвоя, торф, зерноотходы, солома, жмых, лузга и многие другие производственные отходы.

Производя пеллеты, владелец деревообрабатывающего, мукомольного или любого другого производства решает сразу две задачи:

1. Обеспечение потребителя экономичным, удобным, практичным твёрдым топливом.
2. Утилизация отходов, приносящая дополнительную прибыль.

До недавнего времени пеллеты использовались лишь как наполнители кошачьих туалетов или мульча и удобрение для огородных растений.

Устройства гравитационного типа

Горелки гравитационного типа могут не зависеть от электричества. Топливо поступает сразу в пиролизную камеру, наддув может быть обеспечен благодаря дымоходной тяге. Привести горелку в работу можно в ручном режиме, используя одну заслонку и регулятор тяги в дымоходе. Но устройство такого типа нуждается в серьезном обслуживании.

Энергонезависимые изделия с ручным управлением бывают только самодельными. В продаже имеются только гравитационные полуавтоматические конструкции, где топливо подается посредством «самосыпа».

Чтобы не допустить попадания огня в бункер, нужно поставить шлюз на основе элементов, расширяющихся при нагреве, или же использовать схему с двойным колосником. Он подвижный и периодически отодвигается назад, забирая часть пеллет и перенося их в зону сжигания, одновременно происходит выталкивание золы в зольник. Но есть риск, что между колосниками зазор может быстро забиться золой. Если колосник в заднем положении застрянет, то огонь может попасть в бункер.

Схема гравитационной энергонезависимой горелки следующая:

• Опилки засыпают прямо в пиролизную камеру в виде стальной перфорированной корзины. Она съемная, под каждый размер пеллет требуется изготавливать новую.
• Третичный воздух, который подсасывается сквозь специальные отверстия, не допускает попадания огня в бункер.
• Пиролиз опилок в корзине проводится за счет первичного воздуха.
• Во вторичном виде он вместе с газами поступает в камеру, где и осуществляется горение.
• Из нее выходит факел газов.

Некоторые горелки фабричного типа тоже могут изготавливаться по такой схеме. Но, в отличие от самоделок, они все равно будут зависеть от электричества, поскольку в них присутствует встроенная автоматика.

Принцип работы пеллетного прибора

Как правило, стандартная горелка пеллетного типа реализуется заводами-изготовителями уже укомплектованной дополнительными приборами:

• шнековое устройство на топливную подачу;
• контроллер для автоматического регулирования процесса функционирования;
• бункерный короб для топлива;
• лямбда-зонд, измеряющий остаточное количество кислорода и автоматически регулирующий горение.

Устройство пеллетного котла

На участке от горелки до шнека иногда монтируется пластиковая гофра, которая позволяет при образовании тяги обратной направленности, предотвратить распространение огня.

К основным элементам пеллетной горелки также относятся:

• вентилятор на подачу воздуха, располагаемый в нижней части устройства или позади горелки и регулируемый посредством специального контроллера;
• термоэлектрический нагревательный элемент, задействованный в автоматическом розжиге пеллет.

Автоматическая загрузка пеллет в топку из бункера осуществляется без непосредственного вмешательства оператора отопительного оборудования.

Подача топлива осуществляется посредством шнека с электрическим приводом, а также проверяется контроллером с температурными датчиками и индикаторами, отражающими работу пеллетной горелки.

Схема управление температурным режимом теплового носителя в системе отопления очень простая.

При достижении определенных температурных значений, горелка переводится контроллером в режим «ожидание» с продолжительным тлением топлива. После того, как тепловой носитель охлаждается до необходимого уровня, датчиком подаётся сигнал на включение вентилятора горелки, что вызывает загорание пеллет и перевод оборудования в стандартный рабочий режим. Для розжига может быть задействован ТЭН.

Работоспособность пеллетной горелки зависит от скорости подачи топлива в топку и его количества, поэтому только грамотная настройка этих параметров способствует обеспечению оптимальной эффективности функционирования оборудования.

Пеллетный котёл своими руками

Самый сложный и дорогой элемент системы – пеллетные горелки для котлов.

Такая горелка не только сжигает топливо, но и регулирует горение, автоматически очищается и поддерживает температуру, выбранную владельцем.

Некоторые виды горелок можно переключать с пеллетного отопления на электрическое (например, в ночные часы по сниженному тарифу), а также управлять ими через смартфон.

Это высокотехнологичный элемент, воссоздать который в домашних условиях очень сложно. Стоит такой автоматический пеллетный котел около 60-80 тыс. руб.

Есть более недорогой вариант – полуавтоматические горелки, например, Пеллетрон-МБ на 15 кВт. Такая горелка стоит около 14 тыс. руб.

Если же есть возможность изготовить горелку самостоятельно, то понадобится разработать или найти готовые чертежи и хорошо в них разобраться.

Сложнее всего отрегулировать скорость подачи гранул в горелку так, чтобы они полностью успевали прогорать. Для этого понадобится датчик горения, который можно сделать из фототранзистора. Он реагирует на яркость свечения и регулирует паузы между подачами пеллет (когда яркость свечения падает, он включает подачу).

Для розжига топлива можно использовать свечу накаливания от автомобильной печи или паяльный фен.

Вентиляторы турбонаддува применяются не крыльчатые, а центробежного типа «улитка».

Изготовление узла подачи пеллет

Бункеры могут отличаться по форме и размеру (чем больше бункер, тем реже нужно будет загружать пеллеты). Сварить ёмкость не составит труда, тем более что даже небольшой фабричный бак будет стоить дорого – от 18 тыс. руб., а для самодельной конструкции можно даже сколотить фанерный короб на подставке. Внутри бункера дно делается с уклоном в сторону к шнеку (на подачу пеллет).

Монтируется труба-шахта для подачи топлива в горелку. Она может быть изготовлена из обычной сантехнической пластиковый трубы и гофры, или стальной трубки.

Устройство котла на пеллетах

Внутри монтируется шнек. Его завивают из шинной проволоки плоского сечения или заказывают фабричную модель, которая будет более надёжной. Длина шнека будет зависеть от удалённости бака от печи. Привод делается через редуктор от подходящего по мощности электромотора. Иногда применяют механизм от стеклоподъёмников автомобиля. Он как раз выдаёт невысокие обороты, что делает его наиболее подходящим вариантом.

Если бункер установить над горелкой, то можно спроектировать конструкцию без шнекового механизма.

Изготовление теплообменника

По размеру печи подбирают конструкцию теплообменника. Можно нарезать трубы круглого сечения и вварить их гребёнкой в две продольные трубы (удобнее будет работать, если продольные трубы будут с прямоугольным сечением).

Все сварочные швы нужно проверить на герметичность, а затем установить теплообменник в тело печи, выводя патрубки для подключения подачи и обратки.

Промышленный образец

На современном рынке отопительных приборов существует множество моделей котлов, где в качестве топлива применяется древесина, а точнее, ее измельченные отходы. В зависимости от технических характеристик изделия, печи на опилках могут обогревать только дом или дополнительно еще и хозяйственные постройки. Существует стандартная схема, позволяющая обеспечить горячее водоснабжение для отопительной системы и домашних нужд, где основным элементом служит двухконтурный твердотопливный пиролизный котел. Производительность тепла в данном случае зависит от мощности котла на опилках, а также качества и количества заданного топлива.

Преимущества современных агрегатов

Основными достоинствами заводских отопительных приборов для дома являются:

• максимальная автоматизация горения топлива и стабильное поддержание необходимой температуры. Котлы на щепе самостоятельно контролируют, насколько заполнен бункер накопителя, из которого осуществляется шнековая подача опилок в котел. Благодаря тому, что вовремя срабатывает защитная автоматика, противопожарные шнеки не позволяют пламени перекинуться обратно на бункер;
• автоматический режим выброса золы в специальный сборник избавляет хозяев от остановки системы для ручного вмешательства в очистительную систему. В данном случае отопительные котлы на опилках останавливают свою работу исключительно в случае неполадок с целью их устранения;
• теплогенератор на опилках отличается экологической чистотой, ведь здесь горение не сопровождается выбросом золы из трубы в атмосферу, а прогретый воздух проходит несколько степеней очистки от тяжелых частиц, и лишь затем поступает в помещение. Тем временем зола, осажденная специальным циклоном, утилизируется без вреда для окружающей среды;
• абсолютное большинство котлов, работающих на прессованных или рассыпчатых опилках, отличается надежной работой и высокой эффективностью теплоотдачи;
• полная автоматизация контрольной системы, которая сканирует оборудование на наличие неисправностей и сигнализирует оператора о возможных погрешностях в работе, если таковые имеют место быть.

Минусы котлов заводской сборки

Данный вид устройств, генерирующих тепло, практически не имеет недостатков, разве что их стоимость в зависимости от марки и модели бывает уж очень высокой. Также иногда возникают проблемы с заменой вышедших из строя комплектующих, которые нужно заказывать у завода-производителя и ждать доставки товара, что проблематично в отопительный сезон, когда остановка системы очень нежелательна.

1. Процесс начинается с автоматической подачи опилок в бункер, снабженный системой подвижных полов, откуда они поступают на транспортер.
2. Спрессованный или рассыпной древесный материал хранится в бункере до тех пор, пока отсек с горелкой для сжигания опилок не будет опустошен, после чего в работу вступают подвижные полы. При полном заполнении бункера топливо не будет подаваться до тех пор, пока емкость не начнет опустошаться.
3. На следующем этапе древесная стружка из бункера подается в котел при помощи шнека для щепы и опилок.
4. После поступления в камеру сгорания топливо сжигается в полном объеме благодаря воздушному поддуву. Далее работа котла выполняется беспрерывно по одинаковому циклу, рассмотренному в этих четырех пунктах.
